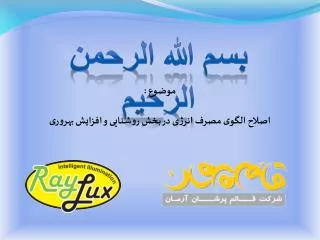

1. بسم الله الرحمن الرحیم موضوع : اصلاح الگوی مصرف انرژی در بخش روشنایی و افزایش بهروری

2. بالاست مغناطیسی (چک و استارتر) معایب مزایا • توان تلفاتی بالا • عدم تنظیم ولتاژ دو سر لامپ • ضریب قدرت پایین (در حالتی که خازن نصب نشود .) • نیاز به تعداد قطعات زیاد در داخل چراغ • انتشار نویز صوتی در محیط (در صورت از بین رفتن عایق بین ورق ها) • تاثیرگذاری تغییرات ولتاژ شبکه به عملکرد لامپ و نقطه کار آن • افزایش تعداد دفعات روشن و خاموش شدن لامپ و کاهش طول عمر لامپ • وزن زیاد • قیمت پایین و تکنولوژی ساخت آسان

3. تقسیم بندی بالاست

4. پیش گرمایش و فرکانس کاری • برای روشن شدن لامپ ابتدا جریانی کم با فرکانس بالا به فیلامانهای لامپ به مدت 2 ثانیه اعمال می شود این زمان ،زمان پیری هیتینگ نام دارد و سپس مرحله جرقه زنی لامپ آغاز میگردد که با پایین آمدن فرکانس و بالا رفتن ولتاژ گاز داخل لامپ تخلیه شده و لامپ روشن می شود . • بعد از روشن شدن لامپ میزان فرکانس روی 30 تا 40 کیلوهرتز ثابت می ماند .

5. ما چه کاری انجام میدهیم ؟ اصلاح الگوی مصرف انرژی در بخش روشنایی و افزایش بهره وری

6. چگونه؟ 1

7. چگونه؟ 1 جایگزینی ترانس و استارتر با بالاست دیجیتال ریلاکس

8. چگونه؟ 1 2 جایگزینی ترانس و استارتر با بالاست دیجیتال ریلاکس

9. چگونه؟ 1 2 جایگزینی کلید های قدیمی با کلید هوشمند ریلاکس جایگزینی ترانس و استارتر با بالاست دیجیتال ریلاکس

10. چه میزان صرفهجویی حاصل می شود؟

11. چه میزان صرفه‌جویی حاصل می‌شود؟ با توجه به نتایج پروژههای اجرا شده بطور متوسط بین 30 تا 50 درصد از برق مصرفی در بخش روشنایی کاسته می‌شود.

12. چه میزان صرفه‌جویی حاصل می‌شود؟ با توجه به نتایج پروژه‌های اجرا شده بطور متوسط بین 30 تا 50 درصد از برق مصرفی در بخش روشنایی کاسته می‌شود. البته میزان صرفه‌جویی در بخش‌های مختلف ساختمان با توجه به نوع کاربری مکان و نوع راه حل مورد استفاده بین 30تا 90درصد متغیر است.

13. تاریخچه بالاست برای اولین بار در امریکا در سال 1986 بود که نسل اولیه بالاست الکترونیکی به بازار ارایه شد اما9 سال طول کشیدتا بالاست الکترونیکی بتواند گوی سبقت را از راه اندازهای نسل قدیمی برباید و برای اولین بار در سال 1995 بود که ارزش دلاری فروش بالاست الکترونیکی از راه اندازهای قدیمی پیشی گرفت و درسال 2002 بود که 57 درصد تعداد و 69 درصد ارزش بازار راه انداز به بالاست الکترونیکی اختصاص یافت. در سال 2005 نیز کمیسیون انرژی امریکا با ابلاغ قانون 10 CFR PART 430 استفاده از بالاست الکترونیکی را اجباری کرد و در سال 2010 تولید بالاست القایی ممنوع خواهد شد. طبق پیش‌بینی‌های انجام شده در این قانون طی یک دوره 25 ساله با استفاده از بالاست الکترونیکی میزان انرژی صرفه‌جویی شده بین 20/1 تا 32/2 quad خواهد بود. همچنین این صرفه جویی در مصرف انرژی موجب کاهش تولید دی اکسید کربن به میزان 11تا 19میلیون متر مکعب، کاهش تولید Nox به میزان 34 تا 60 هزار مترمکعب خواهد بود. ارزش دلاری صرفه جویی طی این دوره زمانی معادل 42/1 تا 60/2 میلیارد دلار خواهد بود.

14. در ایران نیز گرچه قیمت بسیار پایین انرژی مجال اندیشیدن به راهکارهای بهینه سازی مصرف انرژی را به مصرف کننده نمی دهد، اما با افزایش قیمت انرژی و تغیییر سیاست های یارانه ای دولت و عزم راسخ دولت برای کاهش سرانه مصرف انرژی که در مقایسه با سایر کشورهای مشابه بسیار بالا است، مزایای استفاده از بالاست های الکترونیکی به عنوان یکی از راهکار های عملی بیشتر جلوه گر شده و نگاه جستجو گر مصرف کنندگان دولتی و خصوصی را بسوی خود جذب کرده است. در حال حاضر شرکت بهره وری انرژی (سابا) استفاده از بالاست های الکترونیکی را نیز در بخش راهکارهای بهینه سازی مصرف انرژی به کاربران توصیه می نماید. http://saba.org.ir/tosieha-building-fa.html

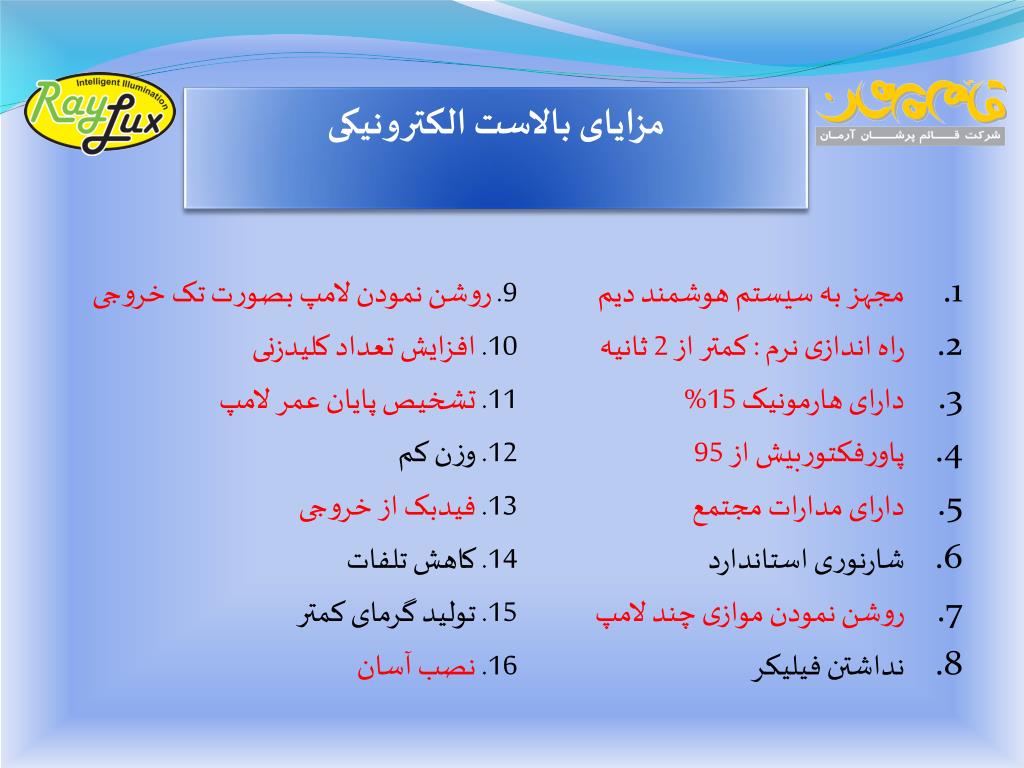

15. مزایای بالاست الکترونیکی 9. روشن نمودن لامپ بصورت تک خروجی 10. افزایش تعداد کلیدزنی 11. تشخیص پایان عمر لامپ 12. وزن کم 13. فیدبک از خروجی 14. کاهش تلفات 15. تولید گرمای کمتر 16. نصب آسان • مجهز به سیستم هوشمند دیم • راه اندازی نرم : کمتر از 2 ثانیه • دارای هارمونیک 15% • پاورفکتوربیش از 95 • دارای مدارات مجتمع • شارنوری استاندارد • روشن نمودن موازی چند لامپ • نداشتن فیلیکر

16. مزایای استفاده از بالاست دیجیتال

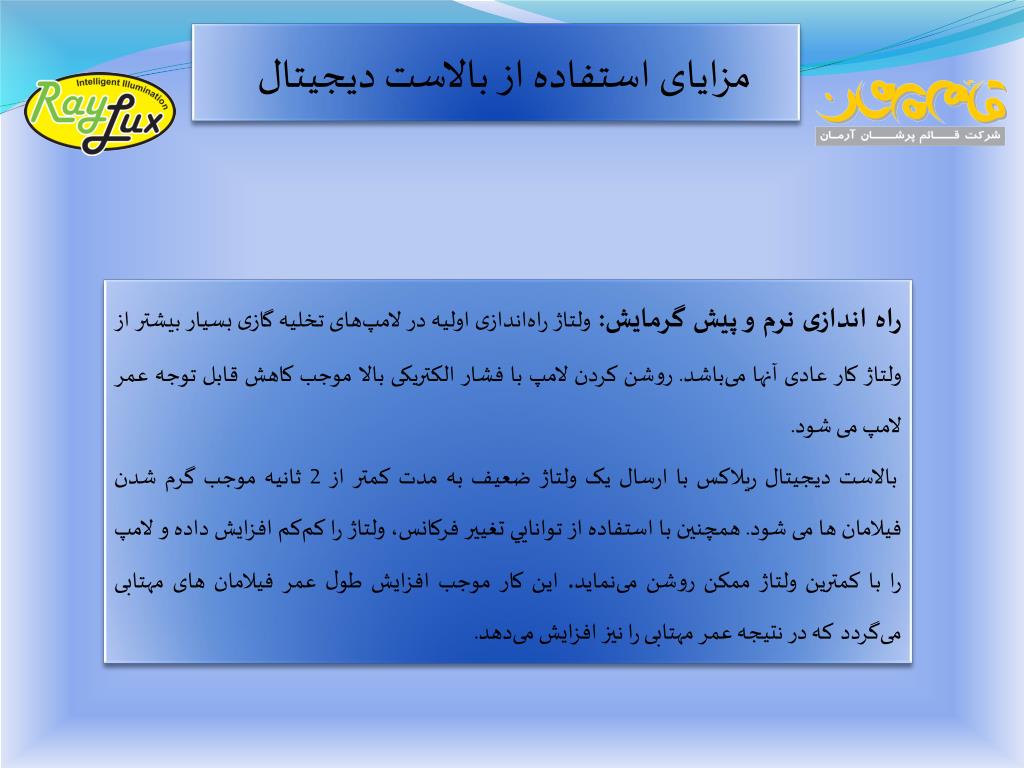

17. مزایای استفاده از بالاست دیجیتال راه اندازی نرم و پیش گرمایش:ولتاژ راه‌اندازی اوليه در لامپ‌های تخليه گازی بسيار بيشتر از ولتاژ كار عادی آنها می‌باشد. روشن كردن لامپ با فشار الكتريكی بالا موجب كاهش قابل توجه عمر لامپ می شود. بالاست دیجیتال ریلاکسبا ارسال یک ولتاژ ضعیف به مدت کمتر از 2 ثانیه موجب گرم شدن فیلامان ها می شود. همچنین با استفاده از توانايي تغيير فركانس، ولتاژ را كم‌كم افزايش داده و لامپ را با كمترين ولتاژ ممكن روشن می‌نمايد .این کار موجب افزایش طول عمر فیلامان های مهتابی می‌گرددکه در نتیجه عمر مهتابی را نیز افزایش می‌دهد.

18. مزایای استفاده از بالاست دیجیتال تشخیص پایان عمر لامپ:اين مدار دارای قابليت تشخيص لامپ‌های پير می‌باشد پس از تشخيص پيری يک لامپ، بالاست لامپ را دوباره پيش گرمايش می‌نمايد تا اثر پيری را جبران نمايد اين امر كمك موثری به افزايش طول عمر لامپ می‌نمايد.همچنین پس ازاینکه لامپ می‌سوزد، بالاست بطور خودکار جریان دو سر مهتابی را قطع می‌کند و از اتلاف انرژی بیشتر بدلیل استارت زدن‌های پی در پی جلوگیری می‌کند.

19. مزایای استفاده از بالاست دیجیتال شار نوری استاندارد :با توجه به لامپی که بالاست برای آن طراحی گرديده است، بالاست الکترونیکی لامپ را به نحوی روشن می‌نمايد که شار نوری استاندارد از آن لامپ گرفته می‌شود. لامپ‌های تخليه در گاز در فركانس‌های بالا دارای بهره نوری بيشتری نسبت به فركانس 50 هرتز می‌باشند، بنابراين بالاست الکترونیکی به علت فركانس كار بالاتر (40 كيلو هرتز) حداقل 10 % بهره ور‌ی بیشتر در شار نوری ايجاد می‌نمايد.

20. مزایای استفاده از بالاست دیجیتال مدارات مجتمع:در طراحي و ساخت اين بالاست از تکنولوژي مدارات مجتمع (IC ) استفاده گرديده است. اين المان به ما اين توانايي را مي دهد تا بتوانيم بالاست الکترونیکی را براي شرايط مختلف به نحو موثري طراحي بنمائيم.

21. مزایای استفاده از بالاست دیجیتال روشن کردن موازی چند لامپ:براي راحتی هر چه بيشتر مصرف كننده، انواع مختلف بالاست الکترونیکی می‌توانند يك تا چهار لامپ را به صورت موازی روشن نمايند، اين امر سبب كاهش چشمگير هزينه نصب، زمان نصب و احتمال خطای انسانی در زمان نصب می‌گردد.

22. مزایای استفاده از بالاست دیجیتال خستگی چشم :ترانس هاي القايي به علت فركانس كار پائين (50 هرتز) چشم را اذيت ميكنند و به اصطلاح اثرات فیلیکر و استروبوسكوبيك دارند، این مشکل در ادارات و محیط های کاری دفتری، محیط های آموزشی و سالن های تولید در طولانی مدت باعث خستگی چشم، سردرد، میگرن و پایین آمدن راندمان کاری و کاهش دقت کاربر می گردد، در حاليكه بالاست های الکترونیکی به علت فركانس كار بالا (30000 هرتز) هيچ خستگي براي چشم نخواهند داشت.

23. مزایای استفاده از بالاست دیجیتال افزایش تعداد کلید زنی:به علت اينكه ترانس‌های القايی دارای استارت سريع می‌باشند، طول عمر كليد زنی‌ لامپ را به شدت كاهش می‌دهند (در حدود 2000 مرتبه) حال آنكه بالاست الکترونیکی با داشتن پيش گرمايش مناسب و استاندارد سبب افزايش عمر لامپ می گردد(در حدود 00,000 1مرتبه).

24. مزایای استفاده از بالاست دیجیتال وزن کم : ترانس هاي القايي داراي وزن زياد مي باشند، در حاليكه بالاست الکترونیکی بسيار سبك مي باشد. اين كاهش وزن سبب كاهش وزن چراغ به طرز چشمگيري خواهد شد.

25. مزایای استفاده از بالاست دیجیتال فیدبک:در بالاست الکترونیکی از قسمت‌های مختلف بالاست فيدبک دريافت می‌گردد و با توجه به آن کنترل‌های لازم اعمال می‌گردد. همچنين از نقاط حساس مدار به نحو موثری محافظت می‌گردد. ترانس‌های القايی، هيچگونه فيدبكی از مدار دريافت نمی‌نمايند.

26. مزایای استفاده از بالاست دیجیتال تلفات: ترانس هاي القايي تلفات بيشتري (در حدود 10- 14وات) نسبت به بالاست الکترونیکی دارند. از طرفي بالاست الکترونیکی به علت فركانس كار بالاتر 10% بهره‌وري در شار نوري ايجادمي‌نمايد و لامپ 40 وات را با حفظ شار نوري با 36 وات روشن می‌نمايد. در حالیکه در ترانس القایی برای روشن کردن یک لامپ مهتابی 40 وات حدود 54 وات مصرف می‌گردد.

27. مزایای استفاده از بالاست دیجیتال تولید گرمای کمتر:در ترانس‌های القایی در هسته ترانس دمایی بیش از 90درجه سانتیگراد تولید می‌گردد که این دما با گذشت زمان و کهنه شدن ترانس افزایش می یابد درحالیکه در بالاست ریلاکس دمای تولید شده حدود 50 درجه سانتیگراد می‌باشد. در اینجا نیز با تولید دمای کمتر، هزینه‌های سیستم تهویه مطبوع ساختمان کاهش می‌یابد.

28. مزایای استفاده از بالاست دیجیتال نصب آسان: سعي گرديده است که طراحی بالاست الکترونیکی منطبق با نياز مصرف کننده انجام شود، بنابراين انواع مختلف بالاست الکترونیکی توانایی روشن کردن مدارات از يک الي 2 لامپ را دارا می‌باشند و کار بر نهایی نیز به راحتی می‌تواند آنرا نصب کند. اين امر سبب كاهش هزينه و زمان لازم براي سيم بندی چراغ می‌گردد.

29. مزایای استفاده از بالاست دیجیتال ضریب توان:ضريب توان بالاست الکترونیکی كاملاً منطبق بر استاندارد IEC61000-2-3 می‌باشد، كه بنابراين استاندارد ضريب توان اين بالاست‌ها بيشتر از 95 درصد، در حدود 98 درصد می‌باشد.

30. مزایای استفاده از بالاست دیجیتال هارمونیک ها:هارمونيك‌های بالاستالکترونیکی كاملاً منطبق براستاندارد IEC61000-2-3 می‌باشد THD بالاست الکترونیکی كمتر از 6% و هارمونيك سوم آن كمتر از 10% ( در حدود 8% ) می‌باشد.

31. کلید هوشمند چیست؟ این سیستم با دریافت امواج مادون قرمز به حرکت حساسیت نشان می‌دهد و تا زمانی كه فرد در محدوده ديد اين کلید قرار داشته باشد، حركت فرد باعث برقرار ماندن جریان برق در مدار گردیده و روشنایی محیط تامین خواهد گردید و پس از خارج شدن محرك از محدوده ديد سيستم و طی شدن زمان تايمر، جريان برق قطع می‌شود. تنظیمات زمان روشن بودن، شدت حساسيت به محرک و شدت نور مورد نياز برای واكنش، استفاده از اين سيستم را بسيار مناسب و تنظيم پذير با شرايط دلخواه كاربر كرده است. در برخي مدل ها علاوه بر تنظیم‌های مذكور از سنسور صدا نيز استفاده شده است كه سيستم را قادر می‌سازد با دريافت امواج صوتی واكنش نشان داده و جريان را برقرار سازد. تنوع شکل و امکانات این محصولات، استفاده از اين سيستم را در اماكن و محيط‌های مختلف ساده‌تر نموده است.

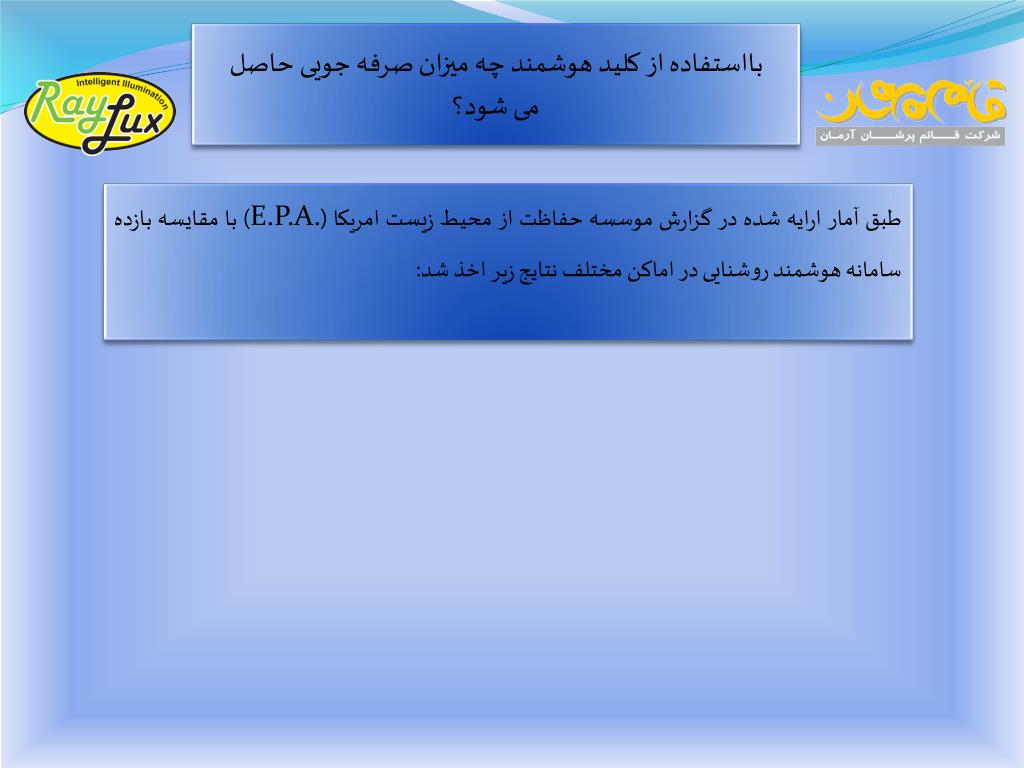

32. بااستفاده از کلید هوشمند چه میزان صرفه جویی حاصل می شود؟ طبق آمار ارایه شده در گزارش موسسه حفاظت از محیط زیست امریکا (E.P.A.) با مقایسه بازده سامانه هوشمند روشنایی در اماکن مختلف نتایج زیر اخذ شد:

33. بااستفاده از کلید هوشمند چه میزان صرفه جویی حاصل می شود؟ طبق آمار ارایه شده در گزارش موسسه حفاظت از محیط زیست امریکا (E.P.A.) با مقایسه بازده سامانه هوشمند روشنایی در اماکن مختلف نتایج زیر اخذ شد:

34. مزایای استفاده از کلیدهای هوشمند • صرفه جویی در مصرف برق • روشنایی بهنگام و سهولت دسترسی • جلوگیری از انتقال آلودگی • بالابردن ضریب امنیتی • کاهش هزینه اولیه

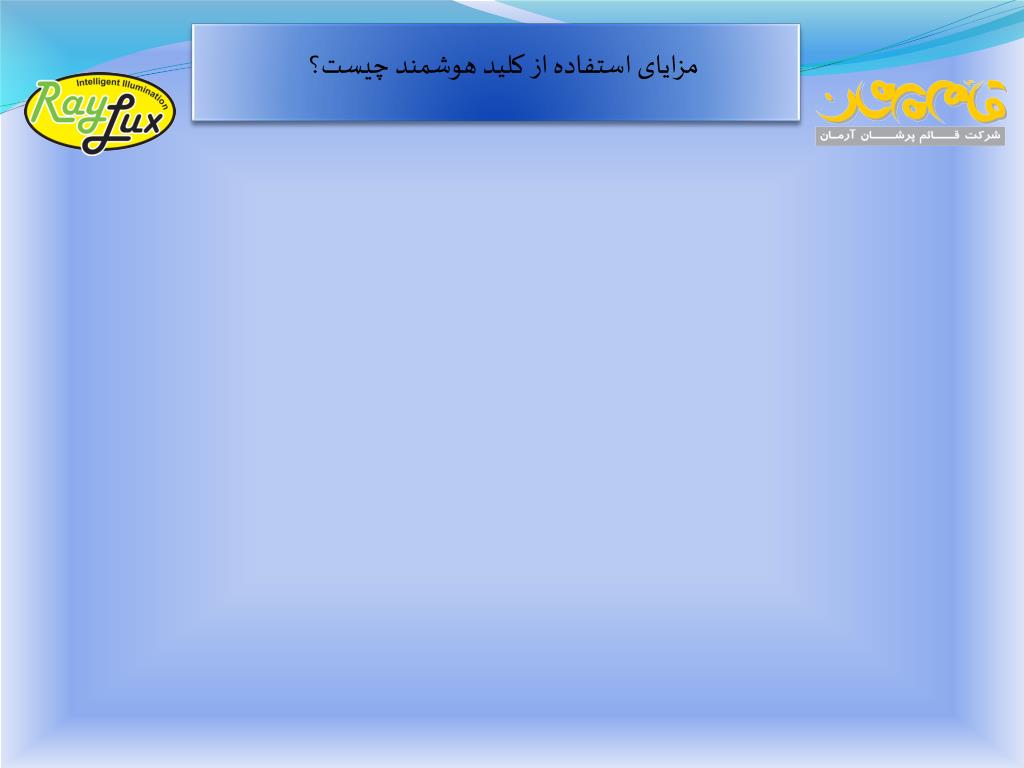

35. مزایای استفاده از کلید هوشمند چیست؟

36. مزایای استفاده از کلید هوشمند چیست؟ • صرفه جویی در مصرف برق • با توجه به اینکه این کلیدها تا زمانی سیستم روشنایی را روشن نگاه می‌دارند که شخصی در محدوده دید کلید قرار داشته باشد و بعد از زمان خروج شخص از محدوده دید کلید و طی شدن زمان تایمر، چراغ خاموش می‌گردد، این کلید می تواند مقدار قابل توجهی از برق مصرفی را در اماکنی که در غیاب افراد همچنان چراغ روشن می‌ماند کاهش دهد.

37. مزایای استفاده از کلید هوشمند چیست؟ • روشنایی بهنگام و سهولت دسترسی • با توجه به اینکه پس از ورود شخص به محدوده دید این کلید، چراغ بصورت خودکار روشن می‌شود، عامل فیزیکی روشن کردن چراغ توسط فرد و یا طی کردن مسیر در تاریکی برای رسیدن به کلید حذف می‌گردد و کاربر در هر زمان نور مورد نیاز خود را در اختیار خواهد داشت. این ویژگی بیشتر در اماکنی چون راه پله‌های آپارتمان، راهروها و پارکینگ‌ها خودنمایی می‌کند.

38. مزایای استفاده از کلید هوشمند چیست؟ • جلوگیری از انتقال آلودگی • کلیدها در اماکن عمومی یکی از عوامل انتقال آلودگی می‌باشند که این مطلب در موقعیت هایی چون سرویس های بهداشتی بیمارستان‌ها، رستوران‌ها و اماکن دیگری که مورد استفاده عمومی دارند مشکل آفرین است. چون کاربران این اماکن عموماً بواسطه ملاحضات بهداشتی تمایل به لمس کلید ندارند، در اکثر مواقع هنگام خروج از خاموش کردن چراغها اجتناب کرده و با روشن ماندن چراغها موجب اتلاف برق می‌گردند. در اینجا نیز کلید ریلاکس با خاموش کردن خودکار چراغ از اتلاف برق جلوگیری کرده و موجب افزایش بهره وری می گردد.

39. مزایای استفاده از کلید هوشمند چیست؟ • بالا بردن ضریب امنیتی • چون سیستم روشنایی با حضور شخص فعال می‌گردد، با حضور افراد غریبه نیز سیستم روشنایی محل فعال می‌شود و این مسئله باعث اطلاع از حضور شخصی در محل می‌گردد و در اماکنی مانند پارکینگ و محوطه‌های باز چون حیاط‌ها جنبه بازدارندگی از واردشدن در محل دارد.

40. مزایای استفاده از کلید هوشمند چیست؟ • کاهش هزینه‌ی اولیه • برای اماکنی که به دلیل نبود نور در طول روز مجبور به استفاده دائم از سیستم روشنایی می‌باشند معمولا برای کم کردن هزینه برق مصرفی مجبور به استفاده از تجیهزات گران قیمت کم مصرف می‌باشند، برای این گونه مکان‌ها مانند پارکینگ‌های طبقاتی، با استفاده از این کلیدها می‌توان از لامپ‌های معمولی و ارزان قیمت استفاده نمود چون معمولا زمان استفاده و روشن ماندن این لامپها بسیار کوتاه می‌باشد و در طول روز بیش از چند دقیقه روشن نیستند.

41. مناسبترین اماکن برای نصب کلید هوشمند کدام است؟

42. مناسبترین اماکن برای نصب کلید هوشمند کدام است؟ • 1.راه پله‌های اماکن عمومی و خصوصی • 2.پارکینگ‌های اماکن عمومی و خصوصی • 3.سرویس‌های بهداشتی اماکن عمومی و سازمان‌ها و ادارات • 4.راهروهای اماکن عمومی و سازمان‌ها و ادارات • 5.راه پله‌های اضطراری • 6. انبارهای و باراندازها • 7.اتاق‌های پرو لباس • 8.مخازن کتابخانه‌ها • 9.اتاق‌های کنترل که حضور کاربر درآن برنامه ریزی شده نیست • 10.حیاط ها و محوطه‌های باز • 11.هر مکان دیگری که بواسطه کاربری خاص آن نمی‌توان حضور کاربر در آنجا را برنامه ریزی کرد و بنا به دلایلی همواره چراغ ها بدون نیاز روشن می‌ماند.

43. یک مثال

44. یک مثال • در مثال فوق راهرویی در یک انبار درنظر گرفته می‌شود که با عبور محرک از زیر سنسور ها به ترتیب چراغ ها به نوبت روشن شده و مسیر عبور را روشن نموده و پس از خروج محرک چراغها خاموش می‌شود.
