第十一章电气设备的运行操作

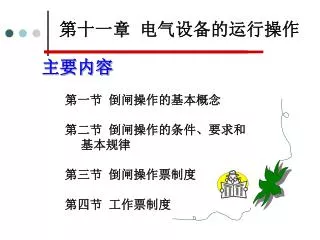

第十一章电气设备的运行操作 主要内容第一节倒闸操作的基本概念第二节倒闸操作的条件、要求和基本规律第三节倒闸操作票制度第四节工作票制度

教学要求 通过本单元内容的学习，熟练掌握电气设备的四种状态和电气倒闸操作的基本概念和各类措施，熟悉电气设备在进行倒闸操作时的基本操作原则。能够用专业术语正确描述工程实践中各类电气设备的状态，在工程实践中体会电气倒闸操作的实践意义，为能够进行实践操作做好知识储备。

学习重点与难点 重点倒闸操作现场必须具备的条件执行操作票的程序工作票的分类及其包括的内容正确判闸操作现场具备的条件正确填写操作票和工作票倒闸操作的正确操作方式难点

电气设备运行的基本内容 我们都学过了哪些电气设备？问题一：内容回顾问题二：你学过的电气设备在操作过程中是否需要相互配合？　问题三：你所知道的电气设备在操作过程中是否需要有科学的操作规程和严格的管理制度？　

电气设备运行的基本内容 工程实践问题第一：断路器与隔离开关在送电和断电时的操作顺序是怎样规定的？为什么？　内容回顾第二：检修设备时必须作保护性接地，接地线的挂接顺序是怎样规定的？为什么？第三：随便可以给正在运行的线路停电吗？

第一节倒闸操作的基本知识 电气设备的状态倒闸操作概念倒闸操作的组织措施和技术措施保证安全的技术措施

电气设备的状态 运行状态：断路器和隔离开关均在合闸位置，电路导通。热备用状态：断路器在断开位置，隔离开关在合闸位置。的状态电气设备断路器和隔离开关均在分闸位置，电路有明显断点。冷备用状态：断路器和隔离开关均在分闸位置，并采取了必要的安全措施。检修状态：

倒闸操作基本知识 概念将电气设备有一种状态转变到另一种状态的过程，叫倒闸，所进行的操作被称为倒闸操作。目的适应电力系统运行方式改变的需求。要求不允许发生误操作。

倒闸操作基本知识 任务第一，设备的四种运行状态的互换，例如设备停送电、备用转检修等。第二，改变一次回路运行方式，如“倒母线”、改变母线的运行方式、并列与解列、合环与解环、改变中性点接地状态、调整变压器分接头等。第三，继电保护和自动装置的投入、退出和改变定值。第四，接地线的装设和拆除、接地开关的拉合。第五，事故或异常处理。第六，其他操作，如冷却器启停、蓄电池充放电等。

倒闸操作基本知识 常见类型变电所内的倒闸操作：第一，本所设备停电修、试。第二，线路（或用户）停电修、试。第三，相邻变电所的设备停电修、试。第四，调整负荷（如限电拉闸等）。第五，事故或异常的处理。第六，为经济运行或可靠运行而进行运行方式调整。

倒闸操作基本知识 常见类型配电网电气设备的倒闸操作第一，配电变压器停送。第二，网络并解环。第三，分支线路停、送。第四，箱式变压器停、送。第五，电缆高压分接箱停、送。

倒闸操作的组织措施和技术措施 组织措施第一，要有高度的责任感和牢固的安全思想。第二，严格按照科学、完善和合理的工作制度要求进行操作。

倒闸操作的组织措施和技术措施 技术措施要求必须具有五防功能防止误操作的电气装置机械闭锁电磁闭锁电气闭锁红绿牌闭锁微机防误操作装置防止误拉合断路器防止带负荷拉隔离开关防止带地线合闸防止带电挂接地线防止误入带电间隔

保证安全的技术措施 注意事项：停电验电装设接地线悬挂标示牌装设遮拦停电后锁住操动机构把手验电后将设备三相短路接地装设地线时先接接地端，后接导体端；拆除时顺序相反按调度员命令挂拆除标示牌遮拦或围栏不允许随便移动

第二节倒闸操作的条件、要求和基本规律 倒闸操作必须具备的条件倒闸操作的基本要求断路器和隔离开关倒闸操作的规定倒闸操作的基本规律

倒闸操作必须具备的条件 1. 所有电气一次、二次设备必须标明编号和名称、字迹清楚、醒目，设备有传动方向指示、切换指示，以及区别相位的颜色；现场条件 2. 设备应达到防误要求，如不能达到，需经上级部门批准； 3. 控制室内要有和实际电路相符的电气一次模拟图和二次回路的原理图和展开图；

倒闸操作必须具备的条件 4. 要有合格的操作工具、安全用具和设施等。现场条件 5.要有统一的、确切的调度术语、操作术语。 6.值班人员必须经过安全教育、技术培训，熟悉业务和有关规章、规程规范制度，经评议、考试合格、主管领导批准、公布值班资格(正、副值)名单后方可承担一般操作和复杂操作，接受调度命令，进行实际操作或监护工作。

倒闸操作必须具备的条件 对进行电气设备操作人员的要求第一，明确操作职责第二，熟悉调度知识第三，充分了解当时的运行方式第四，细致核查操作设备第五，严格执行调度操作命令第六，使用合格的安全用具第七，严格执行检修转运前的倒闸操作规定

倒闸操作的基本要求 • 倒闸操作的基本要求 • 倒闸操作的具体要求 • 倒闸操作的原则 • 倒闸操作的注意事项

倒闸操作的基本要求 第一，操作中不得造成事故。第二，尽量不影响或少影响对用户的供电。第三，尽量不影响或少影响系统的正常运行。第四，万一发生事故，影响的范围应尽量小。电气值班人员（包括调度员或变电所值班人员）在倒闸操作中，应严格遵循上述要求，正确地实现电气设备运行状态或运行方式的转变，保证系统安全、稳定、经济地连续运行。

倒闸操作的基本要求 倒闸操作的具体要求 • （1）倒闸操作前，必须了解系统的运行方式、继电保护及自动装置等情况，并应考虑电源及负荷的合理分布以及系统运行的情况。 • （2）在电气设备复役前必须检查有关工作票、安全措施拆除情况， • （3）倒闸操作前应考虑继电保护及自动装置整定值的调整，以适应新的运行方式的需要，防止因继电保护及自动装置误动或拒动而造成事故。 • （4）备用电源自动投入装置、重合闸装置、自动励磁装置必须在所属设备停运前退出运行，在所属主设备送电后投入运行。

倒闸操作的基本要求 倒闸操作的具体要求 • （5）在进行电源切换或电源设备倒母线时，必须先将备用电源投入装置停用，操作结束后再进行调整。 • （6）在同期并列操作时，应注意防止非同期并列。若同步指针在零值晃动，则不得进行并列操作。 • （7）在倒闸操作过程中应注意分析表计指示。如倒母线时应注意电源分布的功率平衡，并尽量减少通过母联断路器的电流，使其不超过限额，以防止过负荷而跳闸。

倒闸操作的基本要求 倒闸操作的具体要求 • （8）在下列情况下，应将断路器的操作电源切断，即取下直流操作回路熔断器。 1）检修断路器； 2）在二次回路及保护装置上工作； 3）在倒母线操作过程中拉合母线隔离开关； 4）操作隔离开关前应先检查断路器在分闸位置； 5）在继电保护故障时。 6）当断路器严重缺油、看不到油位或大量漏油时。 • （9）操作中应用合格的安全工具，如验电笔，以防止因安全工具不合格，在操作时造成人身和设备事故。

倒闸操作的基本要求 倒闸操作的原则第一，操作隔离开关时，断路器必须先断开。第二，设备送电前必须将有关继电保护加用，没有继电保护或不能自动跳闸的断路器不准送电。第三，高压断路器不允许带电压手动合闸，运行中的小车开关不允许打开机械闭锁手动分闸。第四，在操作过程中，发现误合隔离开关时，不允许将误合的隔离开关再拉开。发现误拉隔离开关时，不允许将误拉的隔离开关再重新合上。

倒闸操作的基本要求 倒闸操作的注意事项第一，同有关方面进行必要的联系。第二，紧急情况而又失去与上级的通信联系时，可先行操作，事后汇报。第三，一切操作不得在交接班时进行。第四，操作负责人必须是当职人员。

断路器和隔离开关倒闸操作的规定 断路器的操作（1）用控制开关拉合断路器时，不要用力过猛，操作时不要返回太快。（2）设备停役操作前，对终端线路应先检查负荷是否为零。对并列运行的线路，在一条线路停役前应考虑有关整定值的调整，并注意在该线路拉开后另一线路是否过负荷。如有疑问，应问清调度后再操作。断路器合闸前必须检查有关继电保护已按规定投入。（3）断路器操作后，应检查与其相关的信号，如红绿灯、光字牌的变化，测量表计的指示。装有三相电流表的设备，应检查三相表计，并到现场检查断路器的机械位置以判断断路器分合的正确性，避免由于断路器假分假合造成误操作事故。

断路器和隔离开关倒闸操作的规定 断路器的操作（4）操作主变压器断路器退出运行时，应先拉开负荷侧后拉开电源侧，恢复运行时顺序相反。（5）如装有母联差动保护时，当断路器检修或二次回路工作后，断路器投入运行前应先停用母联差动保护再合上断路器，充电正常后才能用上母联差动保护(有负荷电流时必须测量母联差动不平衡电流并应为正常)。（6）断路器出现非全相合闸时，首先要恢复其全相运行（一般两相合上一相合不上，应再合一次，如仍合不上，则将合上的两相拉开；如一相合上两相合不上，则将合上的一相拉开），然后再作其他处理。

断路器和隔离开关倒闸操作的规定 断路器的操作（7）断路器出现非全相分闸时，应立即设法将未分闸相拉开，如仍拉不开，应利用母联或旁路进行倒换操作，之后通过隔离开关将故障断路器隔离。（8）对于储能机构的断路器，检修前必须将能量释放，以免检修时引起人员伤亡。检修后的断路器必须放在分开位置上，以免送电时造成带负荷合隔离开关的误操作事故。（9）断路器累计分闸或切断故障电流次数（或规定切断故障电流累计值）达到规定，应停电检修。还要特别注意当断路器跳闸次数只剩一次时，应停用重合闸，以免故障重合时造成跳闸引起断路其损坏。

断路器和隔离开关倒闸操作的规定 隔离开关的操作（1）拉合隔离开关前必须查明有关断路器和隔离开关的实际位置，隔离开关操作后应查明实际分合位置。（2）手动合上隔离开关时，必须迅速果断。在隔离开关快合到底时，不能用力过猛。当合到底时发现有弧光或为误合时，不准再将隔离开关拉开，以免扩大事故。（3）手动拉开隔离开关时，应慢而谨慎。如触头刚分离时发生弧光应迅速合上并停止操作，立即检查是否为误操作而引起电孤。值班人员在操作隔离开关前，应先判断拉开该隔离开关是否会产生弧光，在确保不发生差错的前提下，对于会产生的弧光的操作则应快而果断，尽快使电弧熄灭，以免烧坏触头。

断路器和隔离开关倒闸操作的规定 隔离开关的操作（4）装有电磁闭锁的隔离开关当闭锁失灵时，应严格遵守防误装置解锁规定，认真检查设备的实际位置，并得到当班调度员同意后，方可解除闭锁进行操作。（5）电动操作的隔离开关如遇电动失灵，应查明原因和与该隔离开关有闭锁关系的所有断路器、隔离开关、接地开关的实际位置，正确无误才可拉开隔离开关操作电源而进行手动操作。（6）隔离开关操作机构的定位销操作后一定要销牢，以免滑脱发生事故。（7）隔离开关操作后，检查操作应具好，合闸时三相同期且接触良好；分闸时判断断口张开角度或闸刀拉开距离应符合要求。

倒闸操作的基本规律 • 见表11-1。

第三节倒闸操作票制度 • 倒闸操作票的作用 • 操作票的使用范围 • 执行操作票的程序 • 操作票的填写

倒闸操作票的作用 • 填写操作票，是进行具体操作的依据，是防止误操作的主要组织措施之一。

操作票的使用范围 • （1）根据值班调度员或值班长命令，需要将某些电气设备以一种运行状态转变为另一种运行状态或事故处理等。 • （2）根据工作票上的工作内容的要求，所做安全措施的倒闸操作。 • （3）所有电气设备的倒闸操作均应使用操作票。但在以下特定情况下可不用操作票，操作后必须记入运行日志并及时向调度汇报。 • 1）事故处理； • 2）拉合断路器的单一操作； • 3）拉开接地隔离开关或拆除全厂(所)仅有的一组接地线； • 4）同时拉、合几路断路器的限电操作。

执行操作票的程序 • 1．预发命令和接收任务 • 2．填写操作票 • 3．审核批准 • 4．考问和预想 • 5．正式接受操作命令 • 6．模拟预演 • 7．操作前准备 • 8．核对设备 • 9．高声唱票实施操作 • 10. 检查设备、监护人逐项勾票 • 11. 操作汇报，做好记录 • 12. 评价、总结

操作票的填写 • 操作票的填写规定 • 操作票填写的几点说明 • 操作票填写的有关原则与举例

操作票的填写 • 对线路检修。调度命令最后发布到设备处于检修状态，然后发布检修开工令。 • 对电气设备检修。调度命令发布到冷备用状态，并发布转入检修状态的许可令。接到该许可令后，应按照《电业安全工作规程》和工作票的要求填写安全操作票，做好安全措施。其接地线（接地隔离开关）的装设地点和数量由现场负责。工作结束后，发电厂、变电所应自行拆除上述安全措施，之后，方可向调度员报竣工。操作票的填写规定 • 倒闸操作票应严格按照《电业安全工作规程》〈发电厂和变电所电气部分〉和有关填票规定执行。 • 操作票应统一编号，一律用蓝黑墨水的钢笔填写，字迹必须清楚，按照《电业安全工作规程》规定格式逐项填写，并进行审核，亲笔签名。 • 操作票执行结束后，应加盖“已执行”章。作废的操作票应加盖“作废”章。 • 填写倒闸操作票必须使用统一的调度术语和操作术语。 • 为统一调度术语并有利于严格执行操作票制度，当电气设备(线路)停电检修时，调度下达该操作任务命令：

操作票的填写 操作票填写的几点说明（1）设备名称的填写，在操作任务栏内应写双重名称，在操作项目栏中只要填写设备编号即可（隔离开关只写编号）,同一保护的连接片编号不应相同。（2）倒闸操作顺序，停电拉闸必须按照断路器、负荷侧隔离开关、电源侧隔离开关顺序依次操作，送电合闸顺序与此相反。（3）在一个操作任务中，如同时需要拉开几路断路器时，允许在先行拉开几个断路器后再分别拉隔离开关，但拉隔离开关前必须在每检查一个断路器确在分闸位置后，随即分别拉开其对应的两侧隔离开关。

操作票的填写 操作票填写的几点说明（4）对有旁路隔离开关的分路，在其线路隔离开关线路侧挂接地线（合接地隔离开关）前，除检查线路隔离开关应在分闸位置外，还应检查其旁路隔离开关确在分闸位置（在主变隔离开关主变侧挂接地线或合接地隔离开关要求同上）。（5）断路器在运行状态时改保护定值应退出相应的保护连接片，如需改串、并联还要先将电流互感器二次回路在适当地点短接。（6）操作任务栏中保护定值除写出一次值外还应填写二次折算值，其格式：一次值/二次值，操作项目栏可以只写二次值。

操作票的填写 操作票填写的几点说明（7）断路器由运行改非自动，只要将其操作电源断开。（8）母线由检修(或冷备用)转运行，应在将电压互感器改为运行状态后，对母线进行充电。检查母线充电情况包括母线电压互感器，故对电压互感器充电情况检查可不另列一项。（9）操作票中下列四项不得涂改。 1）设备名称编号。 2）有关参数和时间。 3）设备状态。 4）操作动词。

操作票的填写 操作票填写的几点说明（10）填写检查项目的几点说明 1）接地线的装拆不需填检查内容，但拉合接地隔离开关应填写检查内容。 2）断路器分、合闸后，操作票中只要填写“检查断路器分、合闸位置”。其含义包括三个方面：即表计指示，位置指示灯，本体机械位置指示。 3）母线电压互感器由运行转冷备用，可不填写检查电压表指示情况，而由冷备用转运行应检查电压表指示情况，便于及时发现电压互感器工作是否正常，以及可能存在的问题。 4）对二次操作：连接片、熔断器、二次电源刀闸、空气开关、切换开关等，操作后不要求填写检查内容。其它如有个别错、漏字允许进行修改，但应做到被改的字和改后的字均要保持字迹清楚，原字迹用“＼”符号划去，不得将其涂、擦、划掉。

操作票的填写 操作票填写的几点说明（11）操作项目填写结束，应用“#”符号作终止标志，并标在操作项目末尾的序号栏内(此行无任何操作内容)，若操作票一页正好填完，“#”符号标在最未一栏序号的下方。（12）操作票必须统一印刷编号，并保持连号，已使用的操作票，应保存一年备查。（13）操作票中的签名。（14）每张操作票只能填写一个操作任务，即根据一个调度命令所进行的不间断的操作。一个操作任务填写票数超过一页时，应在各页的备注栏中注明“转下页No：×××”，“接上页No：×××”。

操作票的填写 操作票填写的有关原则与举例变压器倒闸操作票的填写线路倒闸操作票的填写断路器检修线路检修

操作票的填写 操作票填写的有关原则与举例【例11-1】操作票的填写（线路接线如图11-1）。操作任务：×××线724断路器运行于正（W1）母线改冷用。

操作票的填写 操作票填写的有关原则与举例母线改冷用操作顺序: 1）开724断路器； 2）检查724断路器确在分闸位置； 3）拉开7243隔离开关，检查分闸良好； 4）查7242隔离开关在断位； 5）拉开7241隔离开关，检查分闸良好。
