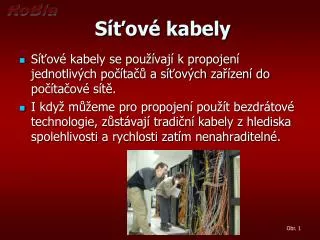

Síťové kabely
  • Síťové kabely se používají k propojení jednotlivých počítačů a síťových zařízení do počítačové sítě.
  • I když můžeme pro propojení použít bezdrátové technologie, zůstávají tradiční kabely z hlediska spolehlivosti a rychlosti zatím nenahraditelné.

Obr. 1

koaxi ln kabel
Koaxiální kabel
  • Používá se pouze u nejpomalejšího typu.
  • Nejdříve se používal tlustý kabel RG-8, který měl sice větší dosah, ale špatně se s ním manipulovalo.
  • Později přibyl k možnosti tlustého kabelu i kabel tenčí s označením RG-58, který měl menší dosah. Kabely mají impedanci 50 ohmů.
  • Dnes tyto kabely používají pro propojení Wi-Fi antény s routerem.
koaxi ln kabel1
Koaxiální kabel
  • Kabel tvoří:
    • Měděný vodič (1)
    • Izolační vrstva (2)
    • Měděný plášť (3)
    • Vnější plášť z umělé hmoty (4)

Obr. 2

Obr. 3

kroucen dvojlinka twisted pairs tp
Kroucená dvojlinkaTwistedPairs - TP
  • Tento typ kabelu je v dnešní době nejpoužívanější. Důvodem je cena a dostatečné přenosové rychlosti.
  • U těchto kabelů je na výběr ze dvou základních druhů a to stíněný, nebo nestíněný.
  • Délka mezi počítačem a přepínačem by neměla překročit 105 metrů.

Obr. 4

rozd len tp kabel
Rozdělení TP kabelů
  • TP kabely se dělí na:
    • Stíněný kabel - STP - ShieldedTwistedPairs. Kabel obsahuje čtyři páry kroucené dvojlinky a stínění okolo nich.
    • Nestíněný kabel - UTP - UnshieldedTwistedPairs, nestíněná kroucená dvojlinka. Tento typ má jednotlivé vodiče obalené pouze izolační vrstvou a všechny čtyři páry jsou ještě zabaleny vnější izolací kabelu. Žádnou stínící vrstvu neobsahují.
    • Pro obyčejné podmínky stačí nestíněný kabel
rozd len tp kabel1
Rozdělení TP kabelů
  • Nestíněný kabel - UTP
  • Stíněný kabel

Obr. 5

Obr. 6

rozd len tp kabel podle kategorie
Rozdělení TP kabelů podle kategorie
  • Kategorie 5e

pro rychlosti do 100Mbps

  • Kategorie 6

pro rychlosti do 1Gbps

  • Kategorie 6a

pro rychlosti do 10Gbps

  • Kategorie 7

pro rychlosti do 10Gbps

Obr. 7

Obr. 8

Obr. 9

konektory pro zakon en tp kabel e
Konektory pro zakončení TP kabeláže
  • Pro zakončení TP kabeláže se používají konektory RJ45. Tento konektor se nacvakává speciálními kleštěmi.

Obr. 10

Obr. 11

zapojen konektoru rj 45
Zapojení konektoru RJ 45
  • 1 - Bílá / Zelená 2 - Zelená 3 - Bílá / Oranžová 4 - Modrá 5 - Bílá / Modrá 6 - Oranžová 7 - Bílá / Hnědá 8 - Hnědá

Obr. 12

optick kabel
Optický kabel
  • Optický kabel je nejmodernějším prostředkem propojení stanic.
  • Tyto kabely se používají při budování kabelových tras na velké vzdálenosti, disponují velkými přenosovými rychlostmi.
  • Pro přenos dat používá

modulovaný světelný paprsek.

  • Optický kabel je tvořen tenkým

skleněným vláknem obklopeným

ochranným pláštěm.

Obr. 13

optick kabel1
Optický kabel
  • Optický kabel se skládá z několika vrstev:
    • Jádro s odraznou vrstvou - tyto dvě části se liší svými optickými vlastnostmi. Světelné impulsy jsou emitovány do jádra a odrazná

vrstva, která působí

jako zrcadlo, odráží

světlo zpět do jádra.

    • Izolace jádra
    • Vnitřní obal
    • Vnější obal

Obr. 14

ot zky k opakov n
Otázky k opakování
  • Jaké znáte druhy síťových kabelů?
  • Z jakých částí se skládá koaxiální kabel?
  • Kolik vodičů má TP kabel?
  • Jak se rozdělují TP kabely?
  • Z jakých částí se skládá optický kabel?
