Presentation Transcript

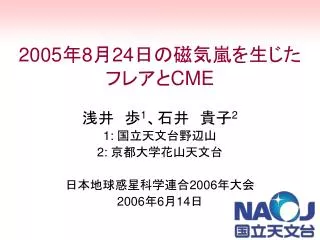

  1. 2005年8月24日の磁気嵐を生じたフレアとCME 浅井　歩1、石井　貴子2 1: 国立天文台野辺山 2: 京都大学花山天文台 日本地球惑星科学連合2006年大会 2006年6月14日

  2. お話の内容 • イベントの紹介 • 活動領域(NOAA 10798)の発生と成長 • フレア(2005年8月22日) • CME • 磁気嵐(2005年8月24日) • イベントの特徴と考察 • フレアや太陽表面の磁場構造から Dst Index nT Dst ~ 216 nT 8/23 24 25 26 27

  3. 活動領域 NOAA 10798 の様子 活動領域の浮上 SOHO/MDIによる磁場のムービー

  4. 活動領域 NOAA 10798 の様子 ヘールの極性法則とは逆向きのペア ヘールの極性法則: 先行黒点・後行黒点の極性の法則。太陽活動周期や(北/南)半球によって決まる ねじれた磁場構造が埋まっている可能性 一見単純そうだが、実は複雑な活動領域 次サイクルで超巨大フレア(X17)を生じる NOAA 10798

  5. 軟X線ライトカーブ(GOES) • 3つのMクラスフレア • 3つのハローCME • 2005/8/22に起きた2つのフレアに注目 emergence 8/22

  6. 南西のリム付近で発生 フレア1: (S11 W54) フレア2: (S12 W60) どちらも長時間持続フレア(LDE) アーケード構造がはっきり見える 2つのMクラスフレア M2.6 M5.6 SOHO/EITによる極紫外線(195A)ムービー

  7. 2つのハロー型CMEが発生 発生時刻に17時間の差 08/22 (M2.6) 01h 08/22 (M5.6) 17h 2つ目のCME速度が非常に速い CME1: 1200 km/s CME2: 2400 km/s 1つ目のCMEを伝播途中で捉える 2つのハロー型CME SOHO/LASCO C3

  8. 惑星間空間擾乱 50 n [cm-3] 700 V [km/s] • ACE衛星の観測データ • ショックの到達時刻: 8/24 05:30UT • 非常に複雑な構造2つのCMEの合体によるもの • 強い南向きの磁場: –50 nT 50 |B| [nT] Bx [nT] By [nT] Bz [nT] –50 Dst

  9. イベントの特徴と考察 • LDEフレアでアーケードが見られた • 西のリム近くで起きた(W60)がハロー型CMEを生じた • 2つ目のCME速度が非常に速く(2300km/sを超えるCMEは17/10000)、1つ目を捉え、合体した上で地球にやってきている • 強い南向きの磁場領域が存在する • 南向きの磁場を持つフィラメントが飛んできた? • リム付近のフレアなのにハロー型になったのはなぜか? • 非常に速いCMEを生じたのはなぜか? 活動領域に何か特異な点はないか調べる

  10. 南向き磁場? 京大飛騨天文台SMART望遠鏡によるHa画像 • フィラメントの軸の磁場(縦磁場)の向きを調べると確かに南向きである これが飛んできた 2006/8/21の様子 N S SOHO/MDIの磁場画像

  11. SOHO/EIT (195A) コロナホールと活動領域 NOAA 10798 コロナホール アネモネ構造

  12. アネモネ(イソギンチャク)構造 • アネモネ構造 – コロナホールの中にある活動領域 • 巨大ジェットの巣となる(通常、活発な領域になることはない)

  13. アネモネ構造とフレア・CME • コロナホールは噴出物をコリメートするように働く • 小さなコロナホールと比較的複雑な活動領域という組み合わせ 弱い磁場を活動領域上空に実現 • 噴出物が広がりやすいハロー型CME • 速いCME

  14. NOAA 10798の特徴と磁気嵐 • 複雑な活動領域の浮上 • 3つMクラスのフレアが発生(2005/8/22–23) • 比較的リム近く(W60)だったがハロー型CME • 非常に速いCME速度と非常に大きいCME開き角 アネモネ構造による? • 磁力線構造…フィラメントの軸磁場構造が南向き • 2つのCMEの合体 強い南向き磁場が地球にやって来た 磁気嵐の発生(2006/8/24)

  15. Longitudes of Storm-related CMEs N 37/55 = 67% 18/55 = 33% 15W SEP E W S East-West Asymmetry of solar sources is confirmed (Wang et al. 2002; Zhang et al. 2003) Larger storms (Dst < -200 nT) seem to occur Close to the disk center (±15 deg) ODst < - 200 nT O - 300nT < Dst < - 200 nT O Dst < - 300 nT

  16. SEPイベント

  17. Coronal Features of NOAA 10798 • SOHO/EIT (195A) NOAA 10798 10797 CH New AR appears in a small coronal hole
