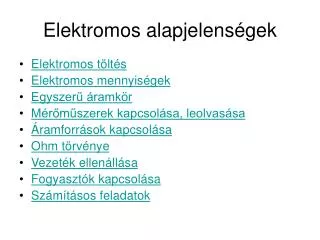

  1. Elektromos alapjelenségek • Elektromos töltés • Elektromos mennyiségek • Egyszerű áramkör • Mérőműszerek kapcsolása, leolvasása • Áramforrások kapcsolása • Ohm törvénye • Vezeték ellenállása • Fogyasztók kapcsolása • Számításos feladatok

  2. Elektromos töltés elektron e- proton p+

  3. Elektromos mennyiségek

  4. Egyszerű áramkör elemei fogyasztó kapcsoló vezeték áramforrás

  5. Mit csinál az izzólámpa?(1 világít, 0 nem világít)

  6. Mérőműszerek kapcsolása

  7. Mit mutat a műszer? 1,25A 0,5A 3 A méréshatár _ +

  8. A mért feszültség 25 V. Hova kapcsoltuk a vezetékeket? Meddig tért ki a mutató? 5 V 30 V _ +

  9. sorosan párhuzamosan áramforrások kapcsolása U = 1,5V + 1,5V + 1,5V = 4,5 V U = 1,5V

  10. Ohm törvénye Ugyanazon fogyasztó esetében a feszültség és az áramerősség között egyenes arányosság van.

  11. Milyen összefüggés van a feszültség és az áramerősség között? Egyenes arányosság

  12. Mekkora az áramerősség, ha a feszültség 15 V? 150 mA

  13. Mekkora feszültség esetén mérhetünk 50 mA áramerősséget? 5 V

  14. Vezeték ellenállása > < R1 R2

  15. Vezeték ellenállása > < R1 R2

  16. Vezeték ellenállása > < R1 R2

  17. Vezeték ellenállása > < R1 R2

  18. Soros kapcsolás I = I1 = I2 = … állandó U = U1 + U2 + U3 R = R1 + R2 + R3

  19. Párhuzamos kapcsolás I = I1 + I2 U = U1= U2= … állandó R < R1 , R < R2

  20. 10 Ω 10 Ω 2,5Ω 2,5Ω 0,8 A 0,8 A =

  21. 10 Ω 10 Ω 2,5Ω 2,5Ω 8V 2V >

  22. 10 Ω 10 Ω 2,5Ω 2,5Ω 8V 10V <

  23. 10 Ω 10 Ω 2,5Ω 2,5Ω 12,5Ω <

  24. 1,5A 1 Ω 0,5A 3 Ω >

  25. 1,5A 1 Ω 0,5A 3 Ω 2A <

  26. 1,5V 1 Ω 1,5V 3 Ω =

  27. 1 Ω 3 Ω < 1 Ω >

  28. R= U 230 V V I 0,2 A A 1. feladat A 230 V feszültségű hálózati áramforráshoz kapcsolt melegítőpárnán 0,2 A erősségű áram halad át. Mekkora az izzólámpa ellenállása? U = 230 V I = 0,2 A R = ? (Ω) = = 1150 =1150Ω Megoldás

  29. R = U V I A 2. feladat A forrasztópáka ellenállása 9,6 Ω, a rajta átfolyó áram erőssége 2,5 A. Mekkora az áramforrás feszültsége? R= 9,6 Ω I = 2,5 A U =? (V)  U = R ·I = 9,6 Ω·2,5 A = Megoldás = 24 Ω·A = 24 ·A = 24 Ω

  30. R= I = U V A V V 230 V U V Ω A Ω 2300 Ω I R V 3. feladat A videomagnó ellenállása 2300 Ω. Mekkora lesz a magnón átfolyó áram erőssége, ha a hálózati csatlakozóhoz kapcsoljuk? R = 2300 Ω U = 230 V I=? (A)  = = 0,1 = 0,1A Megoldás ( = = V· = A)
