Presentation Transcript


4873265

Київ, Україна

2009

Програма муніципального врядування та сталого розвитку

ОСББ

Поради щодо заходів з енергозбереження

в багатоквартирному будинку


4873265

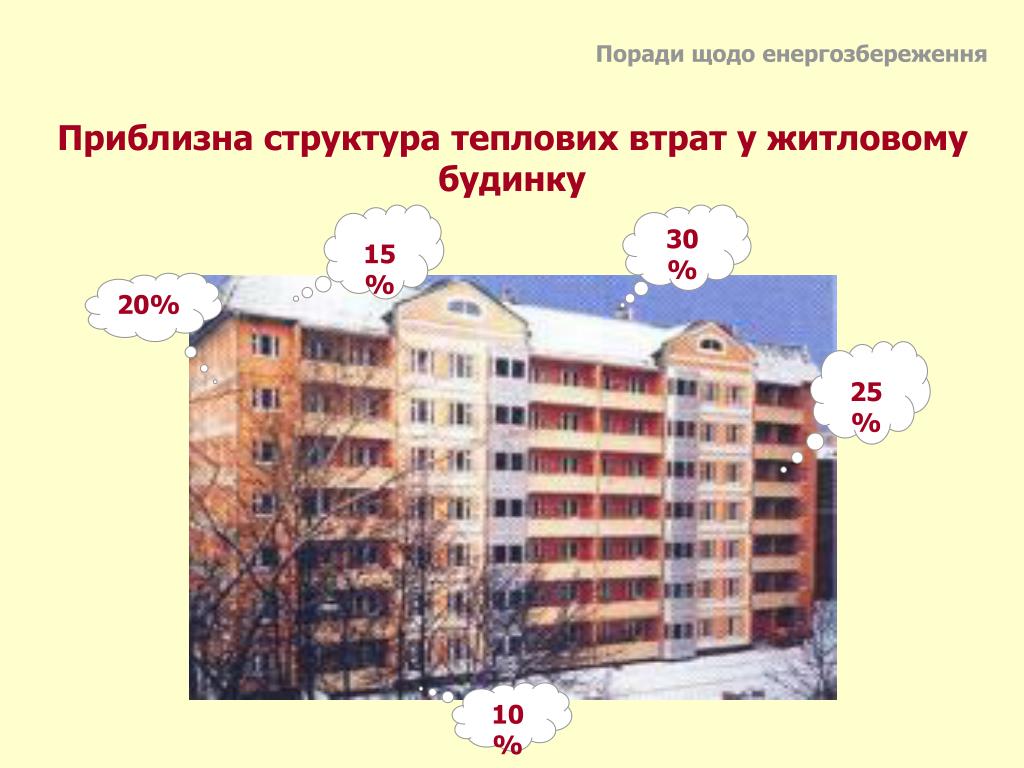

Поради щодо енергозбереження

Приблизна структура теплових втрат у житловому будинку

15%

30%

20%

25%

10%


4873265

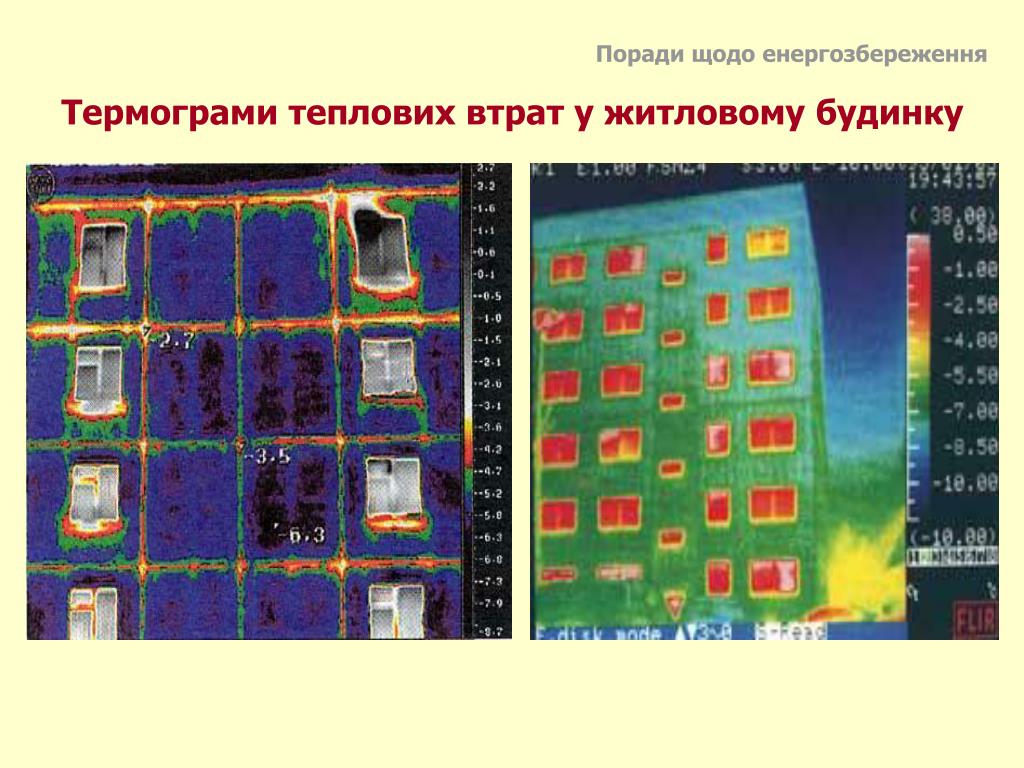

Поради щодо енергозбереження

Термограми теплових втрат у житловому будинку


4873265

Поради щодо енергозбереження

Термограми теплових втрат у житловому будинку


4873265

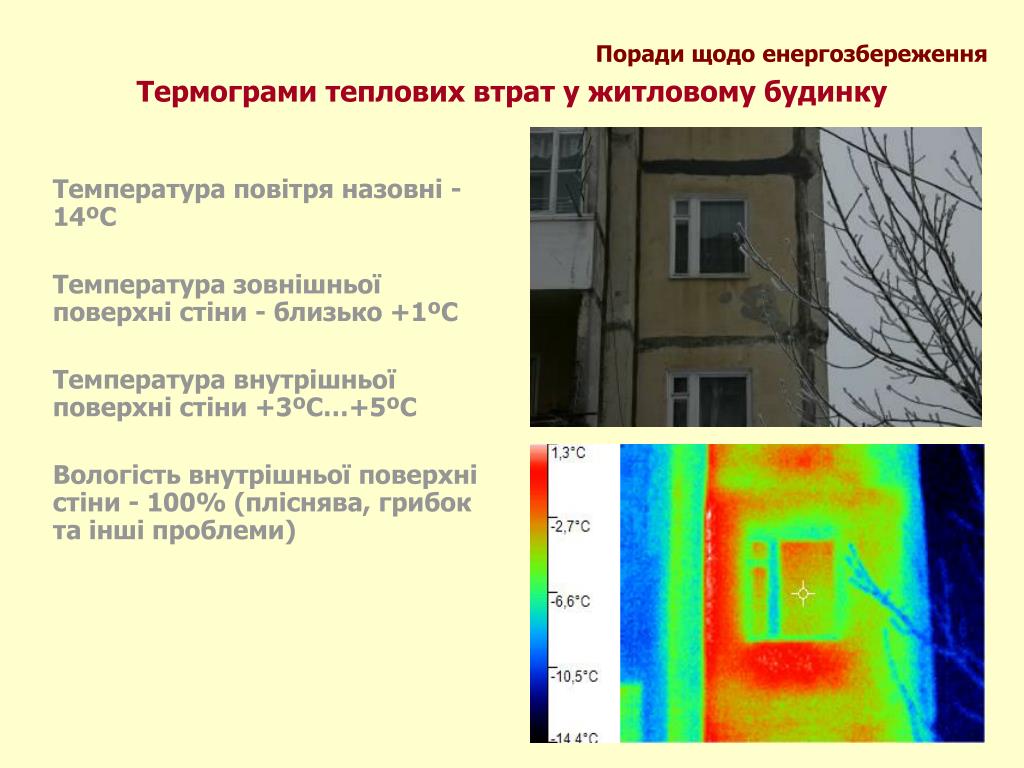

Поради щодо енергозбереження

Термограми теплових втрат у житловому будинку

Температура повітря назовні -14ºС

Температура зовнішньої поверхні стіни - близько +1ºС

Температура внутрішньої поверхні стіни +3ºС…+5ºС

Вологість внутрішньої поверхні стіни - 100% (пліснява, грибок та інші проблеми)


4873265

Поради щодо енергозбереження

Єдиний спосіб скоротити витрати на опалення –

споживати менше теплової енергії

З чого почати?

  • Квартири:

  • Теплоізоляція стіни за радіаторами опалення

  • Утеплення вікон, вхідних дверей

  • Вентиляція

Установлення

будинкового приладу

обліку споживання

теплової енергії

з регулюючим

клапаном

  • Підвальні приміщення:

  • 1. Двері

  • Продухи

  • Утеплення трубсистем х/г водопостачання, опалення

Під’їзди:

1.Вхідні двері

2. Заповнення вікон

3. Виходи на дах

або горище

  • Технічні поверхи, дахи:

  • Утеплення труб (якщо є)

  • Продухи, вікна

  • 3. Елементи покрівлі


4873265

Поради щодо енергозбереження

Утеплення стін будинку

(теплова модернізація житлового будинку)

М. Івано-Франківськ, вул. Короля Данила 14


4873265

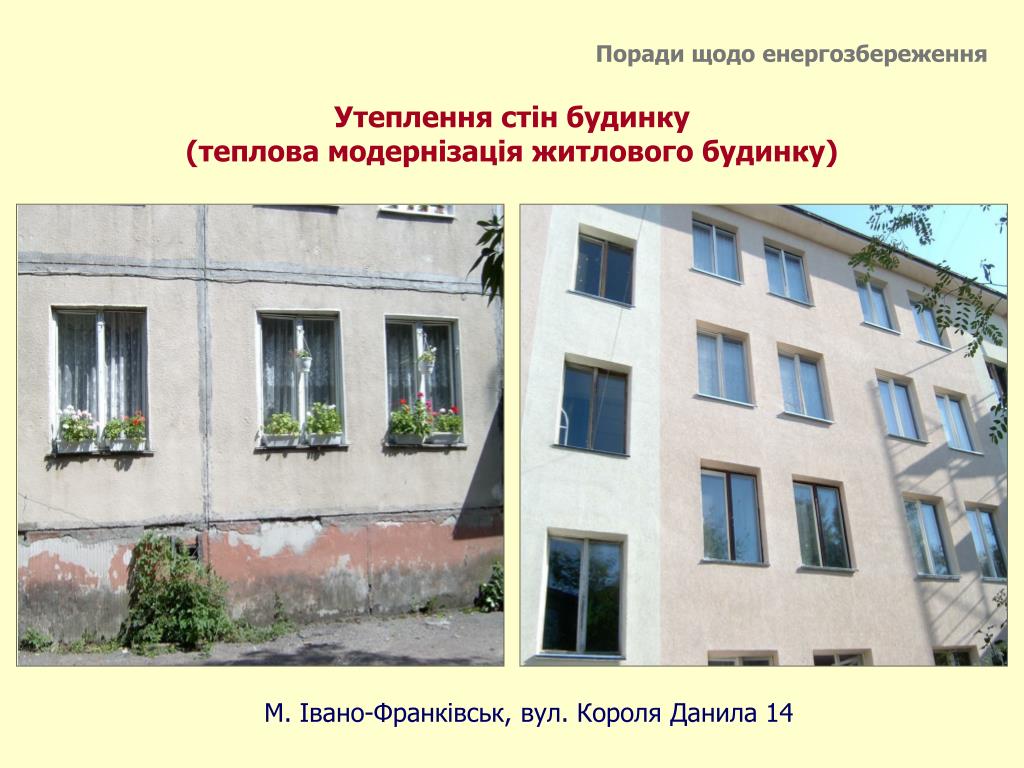

Поради щодо енергозбереження

Утеплення стін будинку

(теплова модернізація житлового будинку)

М. Івано-Франківськ, вул. Короля Данила 14


4873265

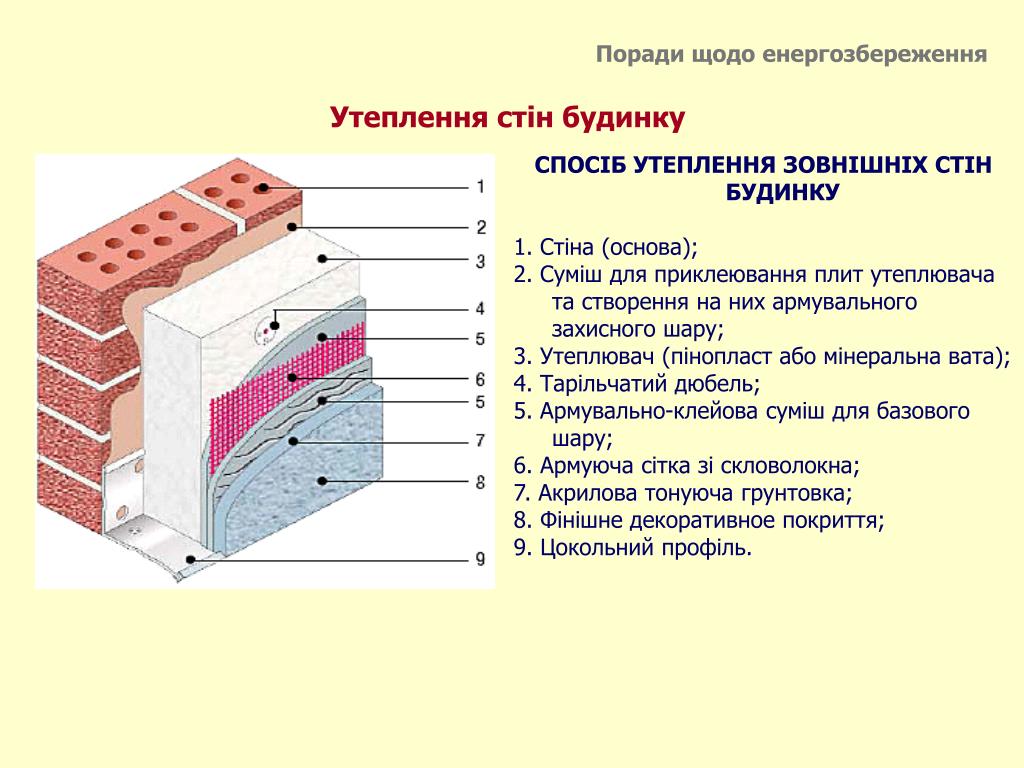

Поради щодо енергозбереження

Утеплення стін будинку

СПОСІБ УТЕПЛЕННЯ ЗОВНІШНІХ СТІН БУДИНКУ

1. Стіна (основа);

2. Суміш для приклеювання плит утеплювача та створення на них армувального захисного шару;

3. Утеплювач (пінопласт або мінеральна вата);

4. Тарільчатий дюбель;

5. Армувально-клейова суміш для базового шару;

6. Армуюча сітка зі скловолокна;

7. Акрилова тонуюча грунтовка;

8. Фінішне декоративное покриття;

9. Цокольний профіль.


4873265

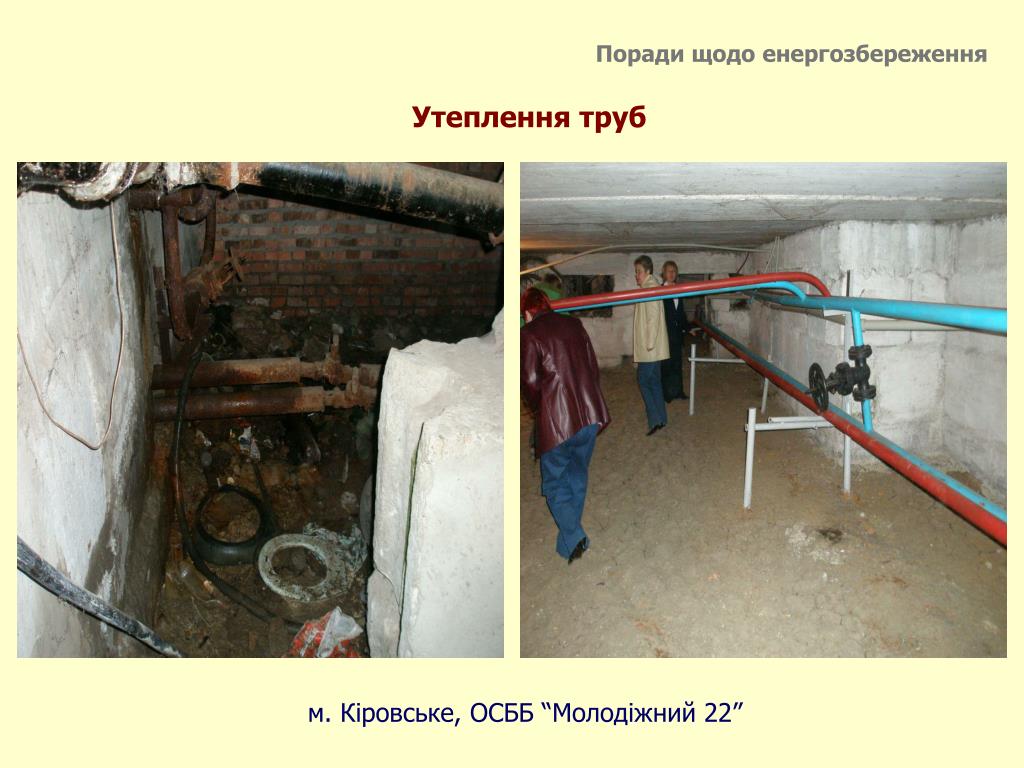

Поради щодо енергозбереження

Утепленнятруб

м. Кіровське, ОСББ “Молодіжний 22”


4873265

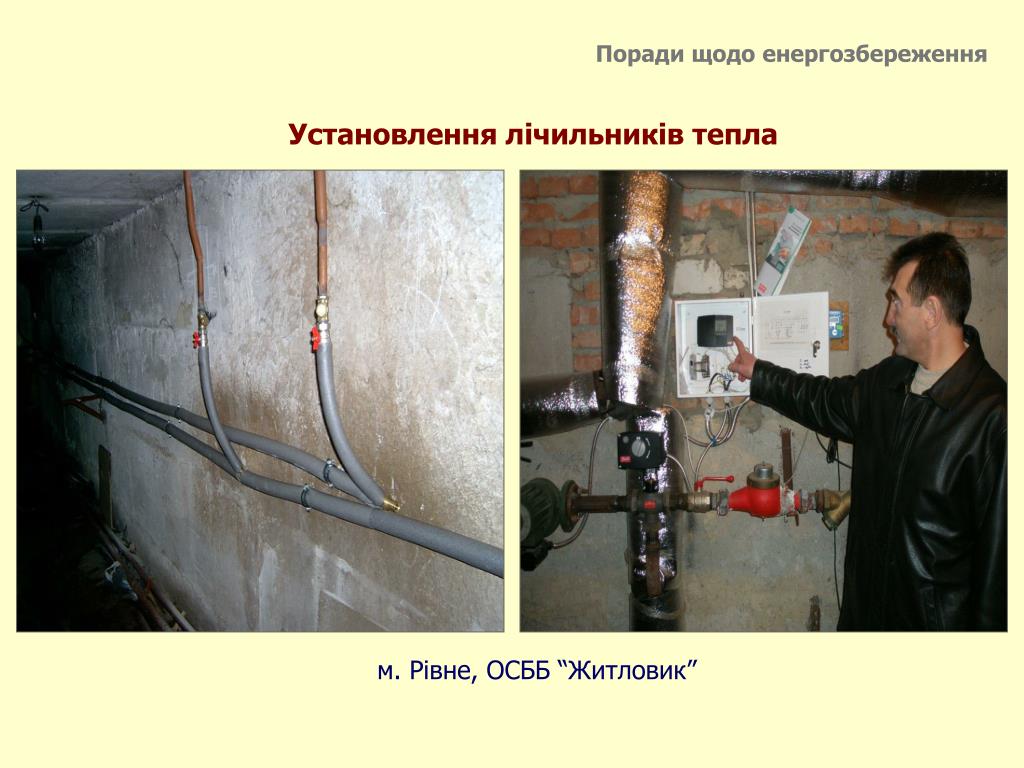

Поради щодо енергозбереження

Установлення лічильників тепла

м. Рівне, ОСББ “Житловик”


4873265

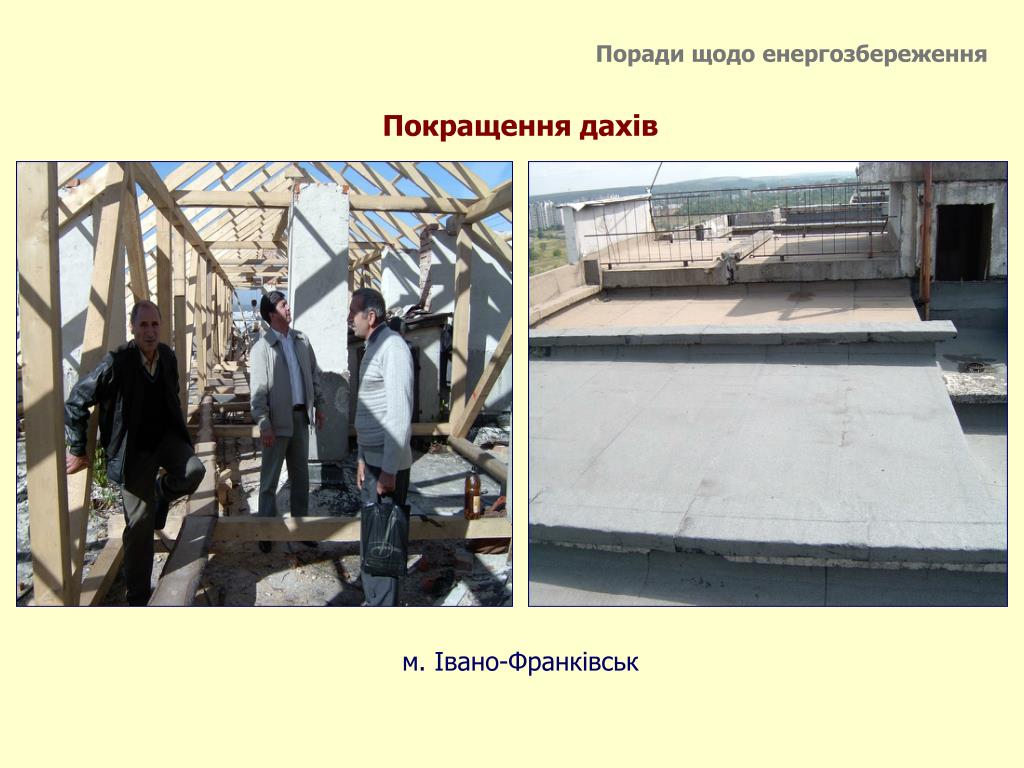

Поради щодо енергозбереження

Покращення дахів

м. Івано-Франківськ


4873265

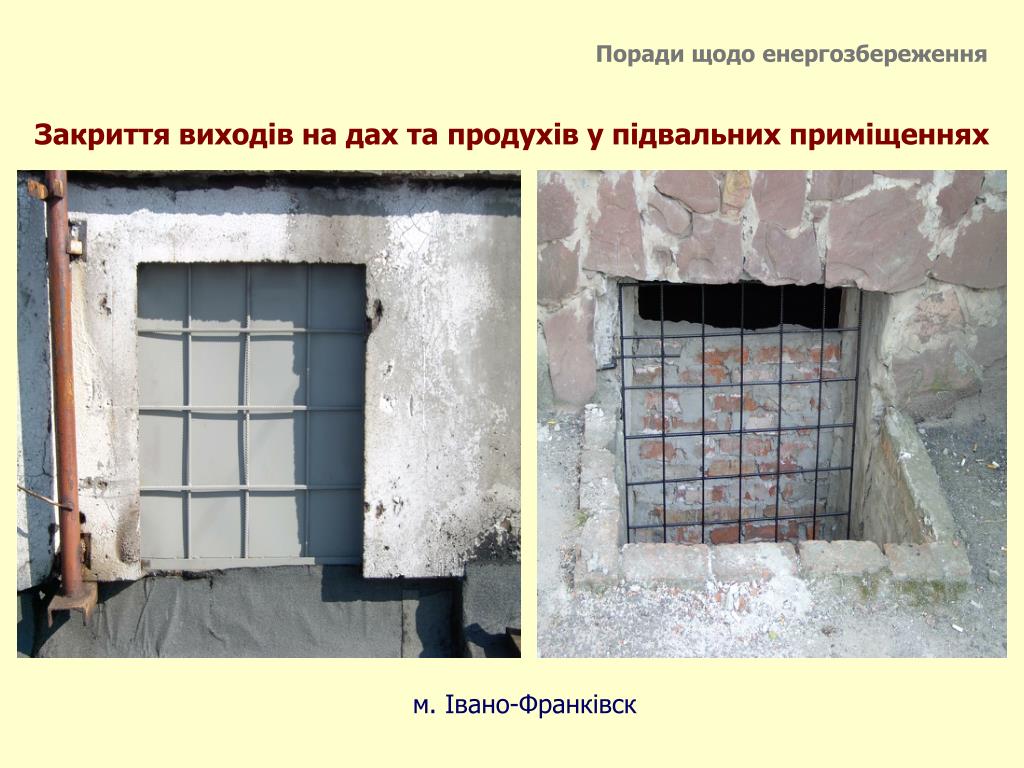

Поради щодо енергозбереження

Закриття виходів на дах та продухів у підвальних приміщеннях

м. Івано-Франківск


4873265

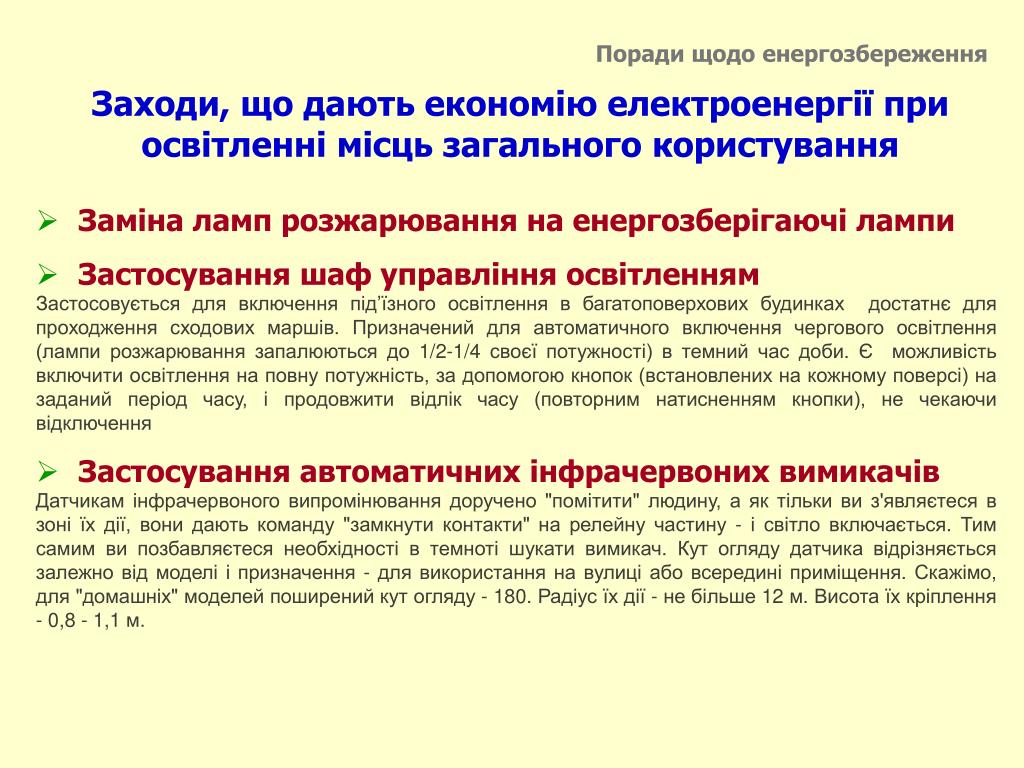

Поради щодо енергозбереження

Заходи, що дають економію електроенергії при освітленні місць загального користування

  • Заміна ламп розжарювання на енергозберігаючі лампи

  • Застосування шаф управління освітленням

  • Застосовується для включення під’їзного освітлення в багатоповерхових будинках достатнє для проходження сходових маршів. Призначений для автоматичного включення чергового освітлення (лампи розжарювання запалюються до 1/2-1/4 своєї потужності) в темний час доби. Є можливість включити освітлення на повну потужність, за допомогою кнопок (встановлених на кожному поверсі) на заданий період часу, і продовжити відлік часу (повторним натисненням кнопки), не чекаючи відключення

  • Застосування автоматичних інфрачервоних вимикачів

    Датчикам інфрачервоного випромінювання доручено "помітити" людину, а як тільки ви з'являєтеся в зоні їх дії, вони дають команду "замкнути контакти" на релейну частину - і світло включається. Тим самим ви позбавляєтеся необхідності в темноті шукати вимикач. Кут огляду датчика відрізняється залежно від моделі і призначення - для використання на вулиці або всередині приміщення. Скажімо, для "домашніх" моделей поширений кут огляду - 180. Радіус їх дії - не більше 12 м. Висота їх кріплення - 0,8 - 1,1 м.


4873265

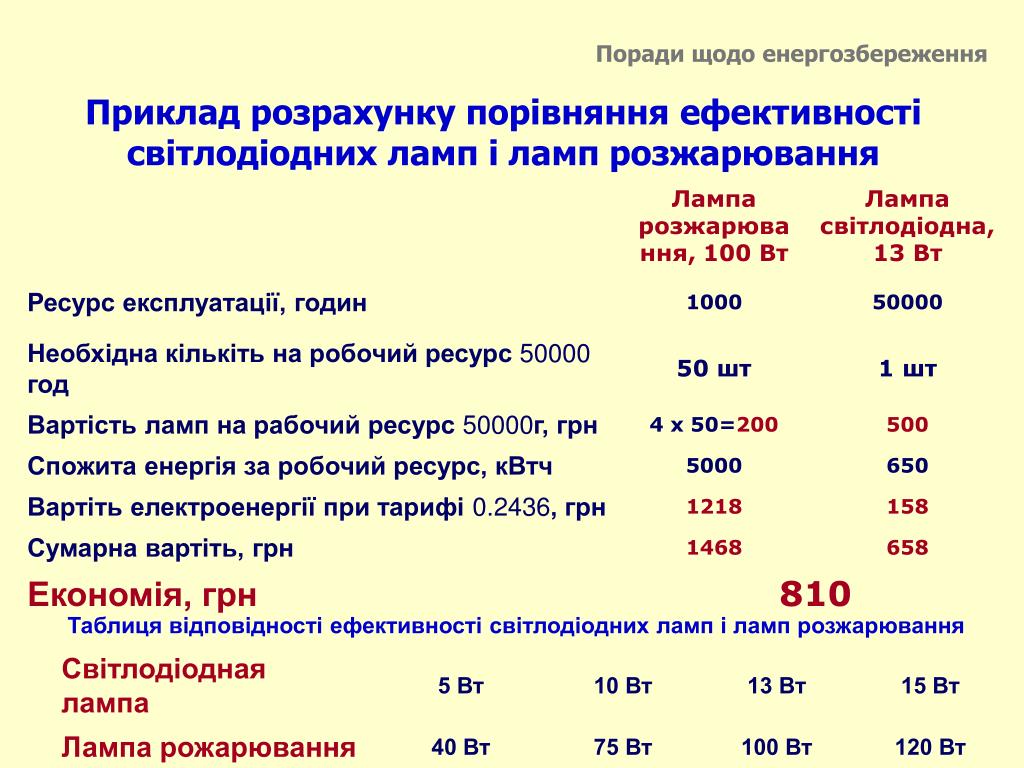

Поради щодо енергозбереження

Приклад розрахунку порівняння ефективності

світлодіодних ламп і ламп розжарювання

Таблиця відповідності ефективності світлодіодних ламп і ламп розжарювання

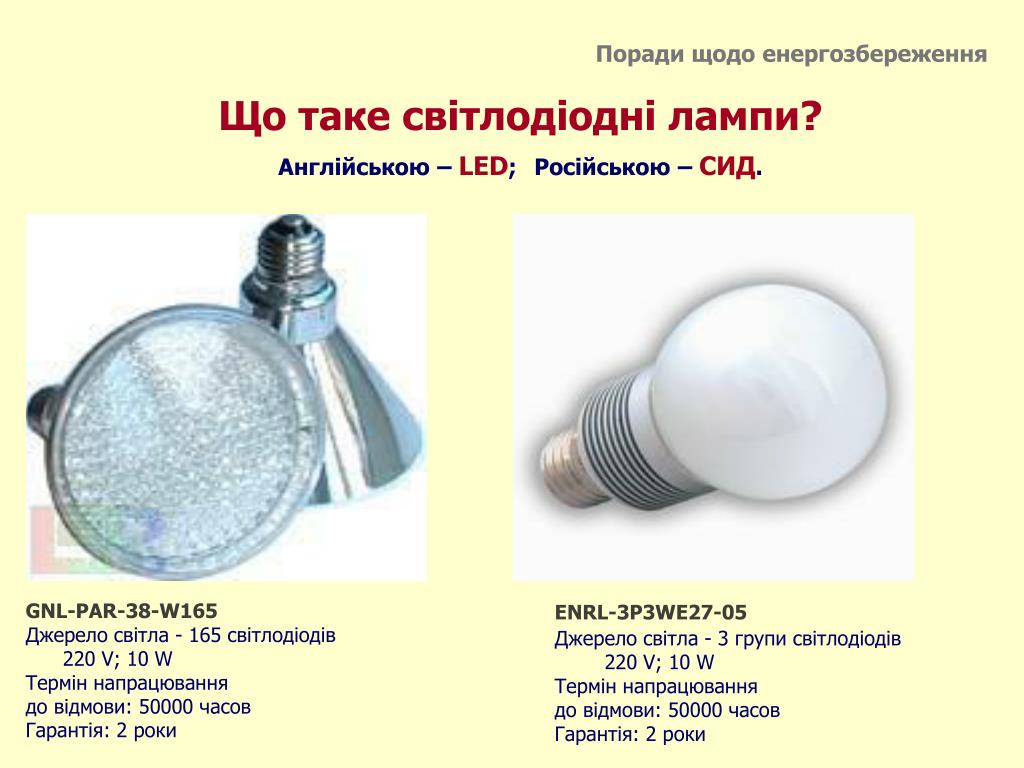

4873265

Поради щодо енергозбереження

Що таке світлодіодні лампи?

Англійською – LED;Російською – СИД.

ENRL-3P3WE27-05

Джерело світла - 3групи світлодіодів

220 V; 10 W

Термін напрацювання

до відмови: 50000 часов

Гарантія: 2 роки

GNL-PAR-38-W165

Джерело світла - 165 світлодіодів

220 V; 10 W

Термін напрацювання

до відмови: 50000 часов

Гарантія: 2 роки


4873265

Презентацію підготував:

Леонід Туловський, МБА

Спеціаліст з управління якістю

ПРООН/Програма муніципального

врядування та сталого розвитку.

вул. Інститутська 24/7, офіс 4

01021, Київ, Україна.

Контактна інформація:

Тел: +38 (044) 253-07-08

Тел./факс: +38 (044) 253-76-63

E-mail: [email protected]
