Presentation Transcript


Hukum coulomb medan listrik dan hukum gauss

HUKUM COULOMB, MEDAN LISTRIK dan HUKUM GAUSS

Oleh Hery Purwanto


Materi

Materi

  • Sifat-sifat muatan listrik statik

  • Konduktor dan isolator

  • Induksi muatan

  • Hukum Coulomb

  • Prinsip superposisi

  • Medan listrik

  • Fluks Listrik

  • Hukum Gauss

  • Kesetimbangan Elektrostatik


Sifat sifat muatan listrik

Sifat-sifat Muatan Listrik

Benyamin Franklin (1706 - 1790)

Robert Milikan (1868 - 1953)

  • Terdapat dua jenis muatan

    • Muatan positip

    • Muatan negatip

  • Antar muatan listrik terjadi interaksi

    • Muatan sejenis tolak-menolak

    • Muatan tak sejenis tarik-menarik

  • Muatan listrik selalukekal

  • Muatan listrik adalah diskrit

Sifat Kelistrikan Material

  • Konduktor

    Partikel pembawa muatan listrik di dalamnya mudah bergerak

  • Isolator

    Partikel pembawa muatan listrik di dalamnya tidak bebas bergerak

  • Semikonduktor

    Dapat bersifat sebagai konduktor atau isolator, bergantung pada kondisinya


Hukum coulomb

HUKUM COULOMB

q2

q1

-q1

+q2

-q1

-q2

+q1

+q2

VektorSatuan

Besar gaya interaksi antara dua muatan :

Bagaimana arahnya ?

?

Gaya pada q1 oleh q2 :

?

Gaya pada q2 oleh q1 :

Arah gaya interaksi tergantung pada jenis muatan yang berinteraksi !

Gaya pada q1oleh q2

Gaya pada q2oleh q1


Prinsip superposisi

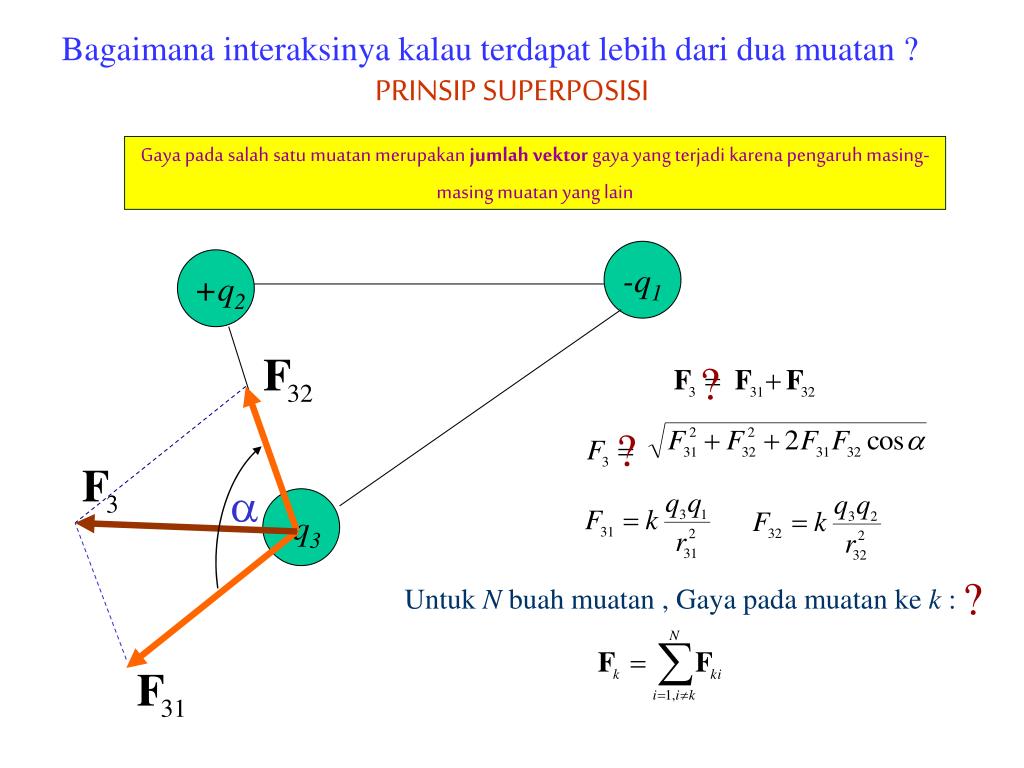

PRINSIP SUPERPOSISI

Bagaimana interaksinya kalau terdapat lebih dari dua muatan ?

Gaya pada salah satu muatan merupakan jumlah vektor gaya yang terjadi karena pengaruh masing-masing muatan yang lain

-q1

+q2

?

?

a

-q3

?

Untuk N buah muatan , Gaya pada muatan ke k :


Medan listrik

MEDAN LISTRIK

+

+

+

+

+

+

+

+

+

+

+qo

+

q

+

+

+

+

q

+

qo

+

+

+

+

+

+

+

P

?

+q

F

+qO

r

Muatan Uji

?

Medan Listrik di titik P

Muatan yang sedemikian kecil sehingga keberadaannya tidak mempengaruhi medan listrik di sekitarnya.

Medan listrik pada suatu titik sejauh r dari sebuah muatan titik q

?


Superposisi medan listrik

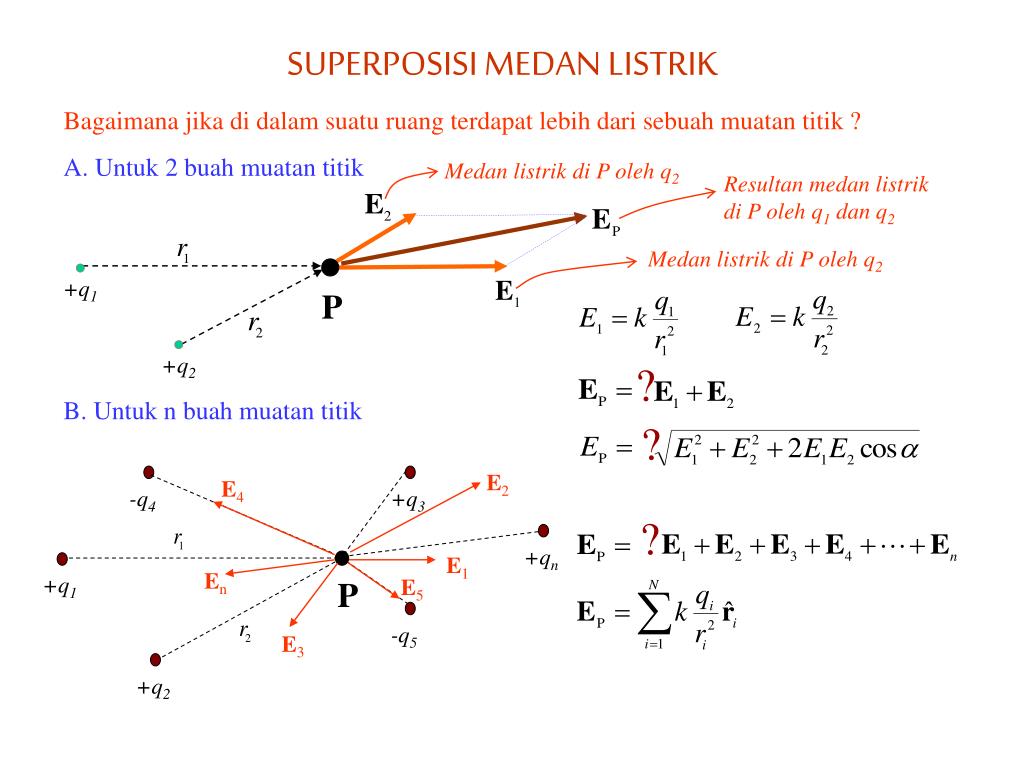

SUPERPOSISI MEDAN LISTRIK

Medan listrik di P oleh q2

Resultan medan listrikdi P oleh q1 dan q2

Medan listrik di P oleh q2

+q1

+q1

+q3

-q4

-q5

+qn

+q2

+q2

E2

E4

P

P

E1

En

E5

E3

Bagaimana jika di dalam suatu ruang terdapat lebih dari sebuah muatan titik ?

A. Untuk 2 buah muatan titik

?

B. Untuk n buah muatan titik

?

?


Fluks listrik

FLUKS LISTRIK

Luas A

Medan Listrik homogen E

Fluks Listrik F =

?

EA


Fluks listrik pada bidang miring

FLUKS LISTRIK PADA BIDANG MIRING

Luas A

(Normal bidang)

q

Medan Listrik homogen E

Fluks Listrik F =

?

Proyeksi bidang tegak lurus medan listrik E


Fluks listrik pada bidang tertutup

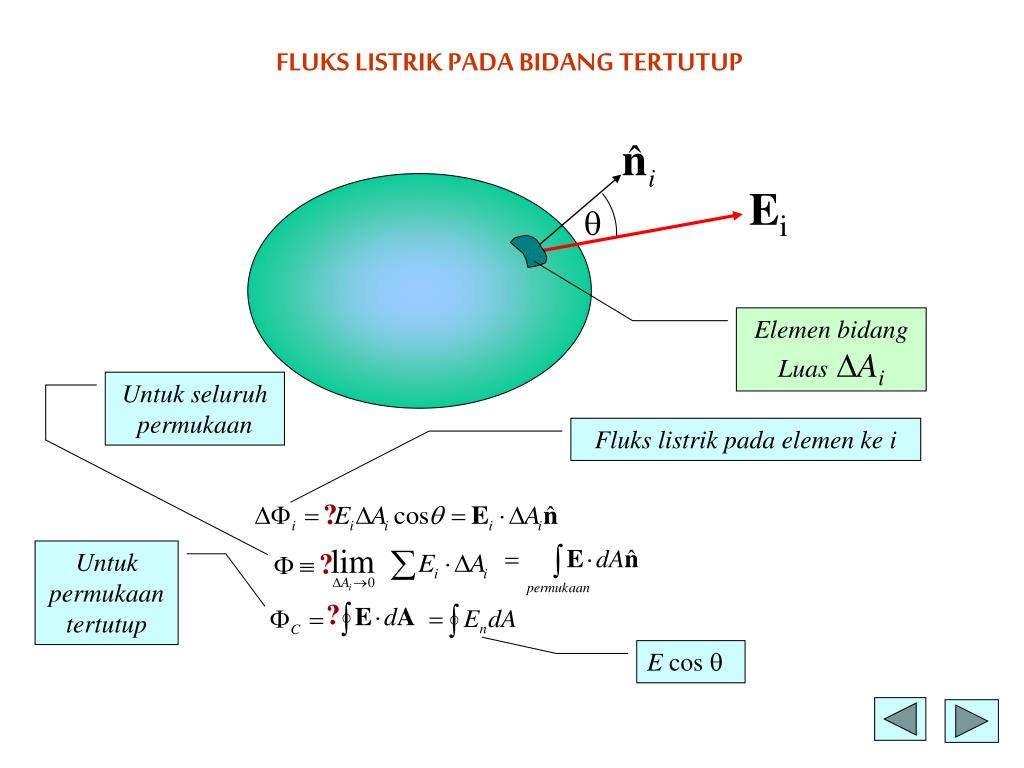

FLUKS LISTRIK PADA BIDANG TERTUTUP

Ei

Elemen bidangLuasDAi

q

Untuk seluruh permukaan

Fluks listrik pada elemen ke i

?

Untuk permukaan tertutup

?

?

E cos q


Arah vektor bidang

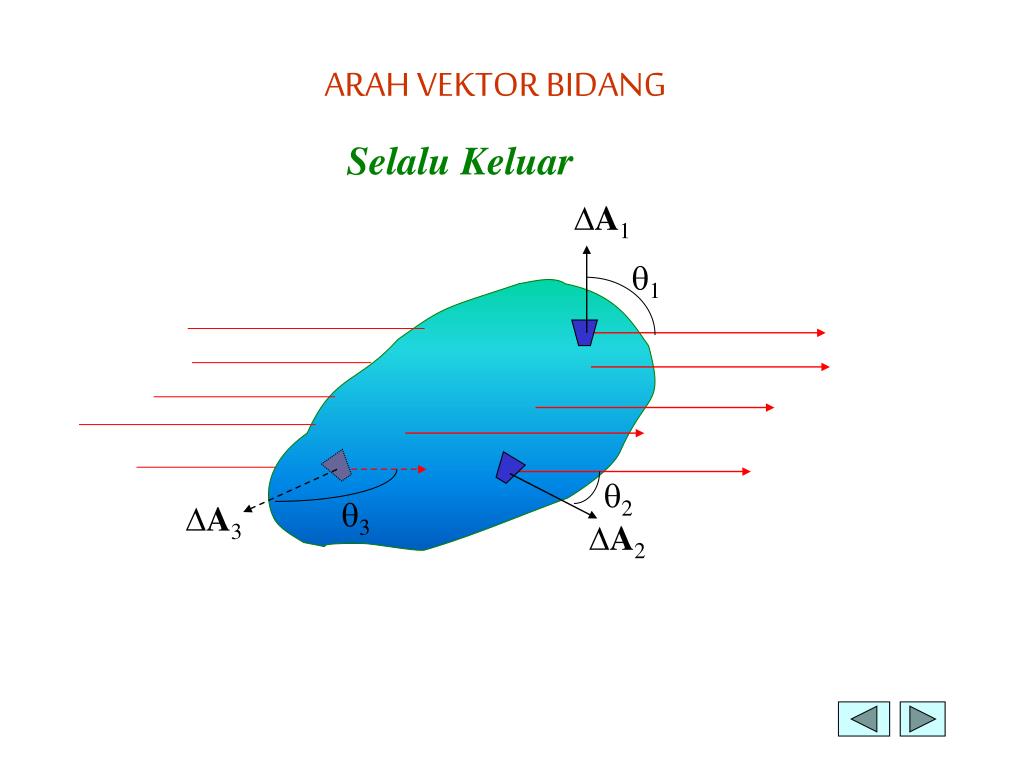

ARAH VEKTOR BIDANG

DA1

q1

q2

q3

DA3

DA2

Selalu Keluar


Hukum gauss

r

dA

+q

E

HUKUM GAUSS

Muatan titik

Permukaan Gauss (bentuk bola)

Elemen luas permukaan Gauss

Fluks Listrik pada permukaan Gauss

?

Fluks Listrik pada permukaan bola sebanding dengan muatan yang ada di dalamnya

?


Fluks listrik pada sembarang permukaan tertutup

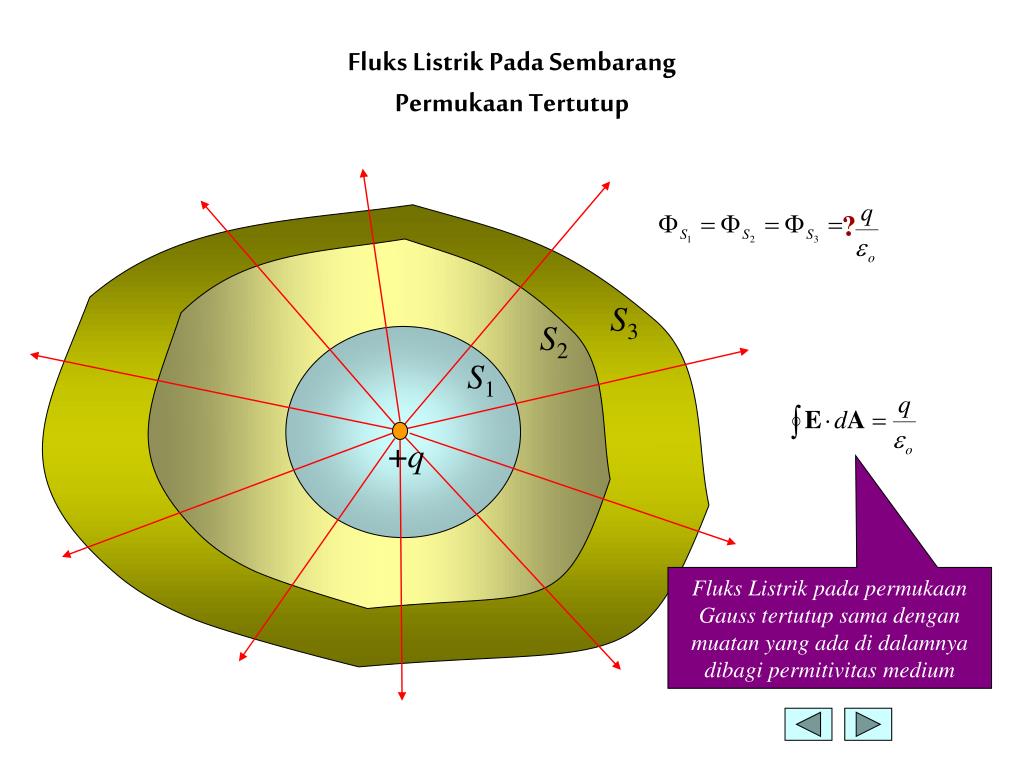

Fluks Listrik Pada Sembarang Permukaan Tertutup

?

S3

S2

S1

+q

Fluks Listrik pada permukaan Gauss tertutup sama dengan muatan yang ada di dalamnya dibagi permitivitas medium

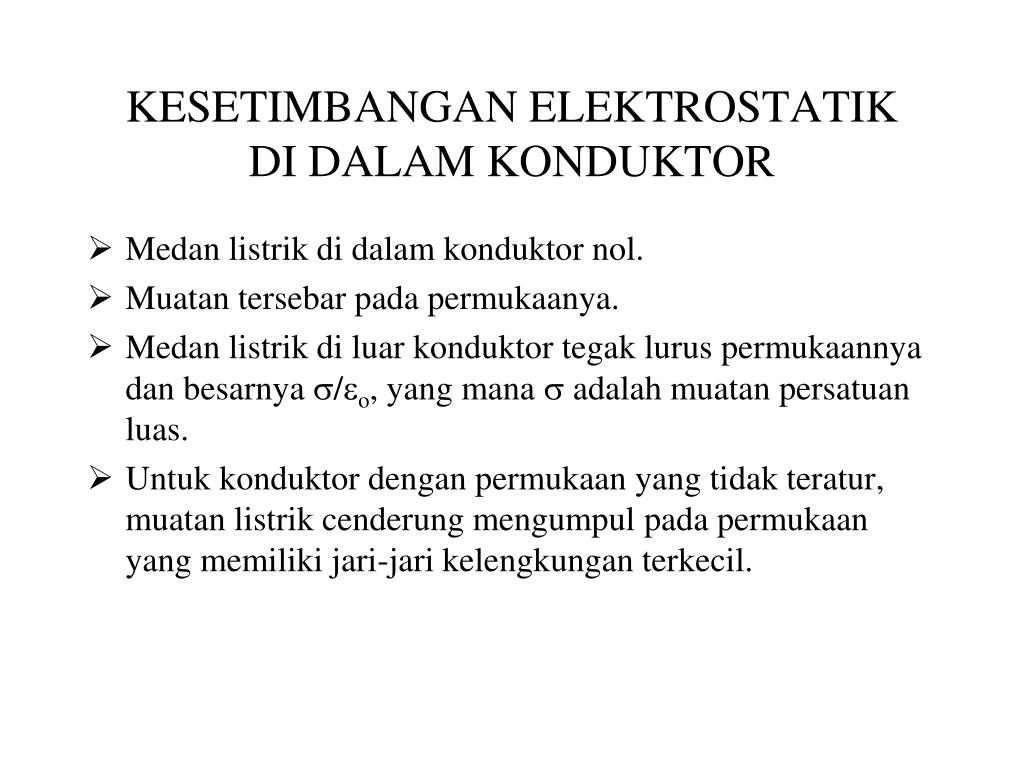

Kesetimbangan elektrostatik di dalam konduktor

Medan listrik di dalam konduktor nol.

Muatan tersebar pada permukaanya.

Medan listrik di luar konduktor tegak lurus permukaannya dan besarnya s/eo, yang mana s adalah muatan persatuan luas.

Untuk konduktor dengan permukaan yang tidak teratur, muatan listrik cenderung mengumpul pada permukaan yang memiliki jari-jari kelengkungan terkecil.

KESETIMBANGAN ELEKTROSTATIK DI DALAM KONDUKTOR
