Presentation Transcript


Filtri

FILTRI

  • FILTRI PASSIVI

    I filtri passivi sono caratterizzati dalla presenza di soli elementi passivi quali capacità , induttanze e resistenze. Il valore del guadagno di un filtro passivo non può essere mai superiore ad uno se si escludono i filtri risonanti.

  • FILTRI ATTIVI

    Sono realizzati con amplificatori operazionali ciò che permette di ottenere valori del guadagno superiori ad uno con una migliore selettività.


Filtri del i ordine

FILTRI DEL I ° ORDINE

  • La funzione di trasferimento di un filtro del primo ordine è caratterizzata dalla presenza di un solo polo

G(jw)= ___k____

jw + wt

G(jw)= ___jwk___

jw + wt

passa basso

passa alto


Filtro passa basso

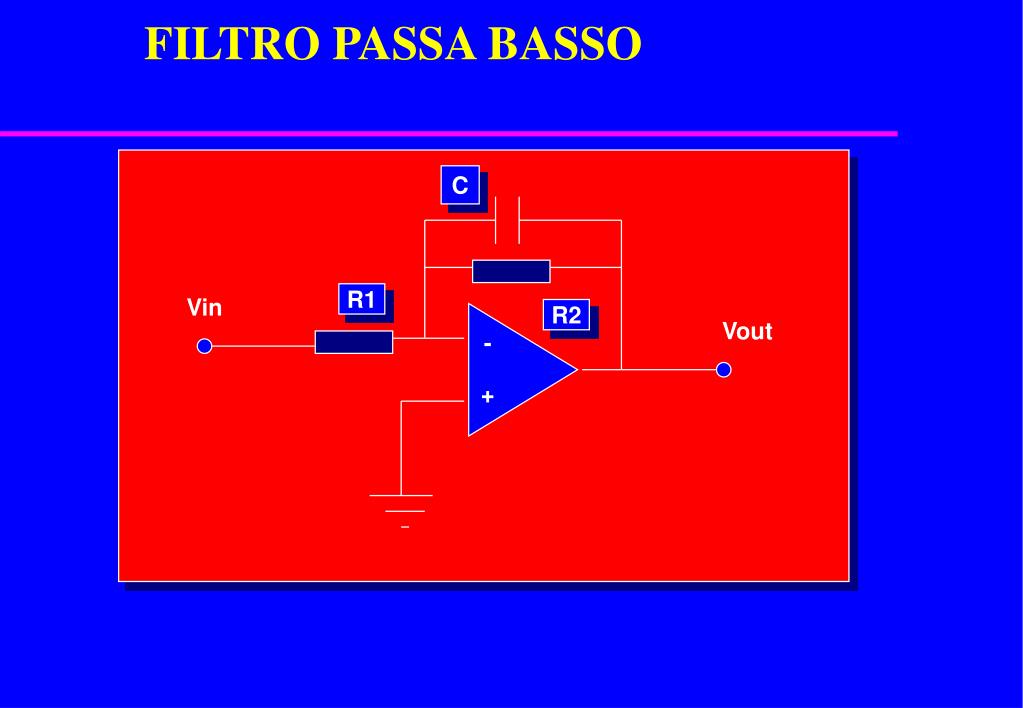

FILTRO PASSA BASSO

C

R1

Vin

R2

Vout

-

+


Diagramma di bode filtro passa basso

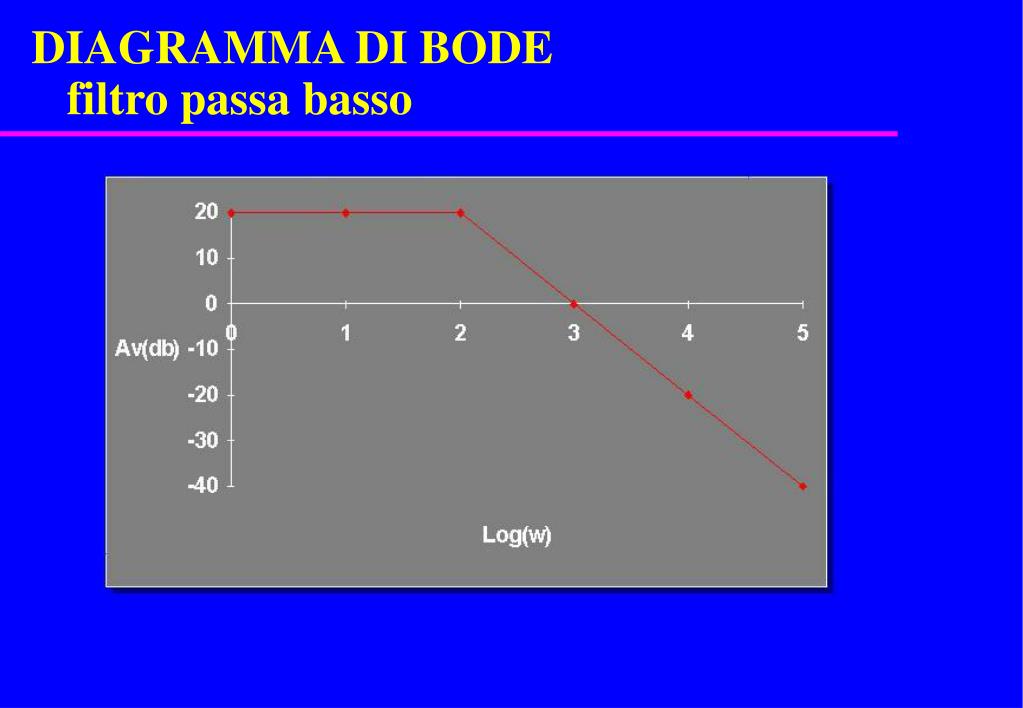

DIAGRAMMA DI BODE filtro passa basso


Filtro passa alto

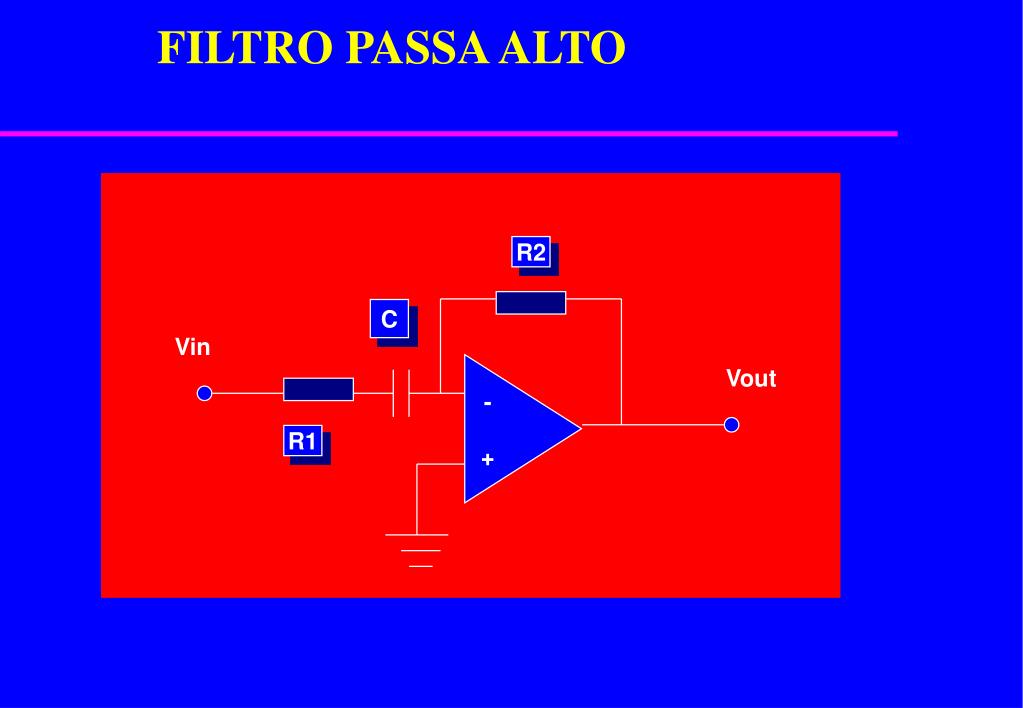

FILTRO PASSA ALTO

R2

C

Vin

Vout

-

R1

+


Diagramma di bode filtro passa alto

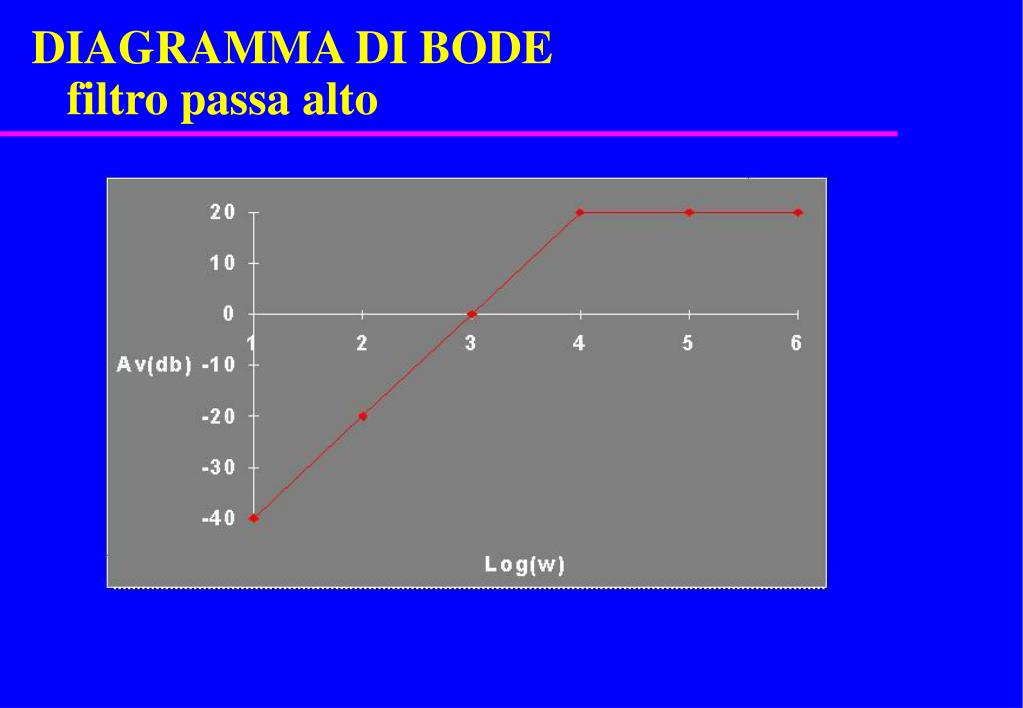

DIAGRAMMA DI BODE filtro passa alto


Filtri del ii ordine

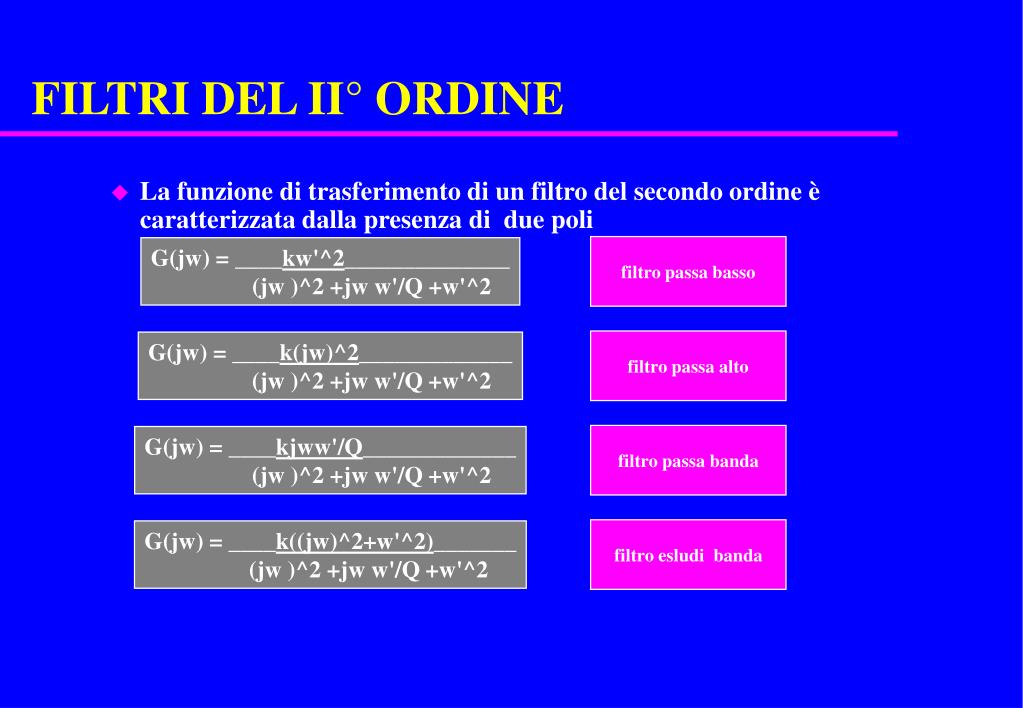

FILTRI DEL II° ORDINE

  • La funzione di trasferimento di un filtro del secondo ordine è caratterizzata dalla presenza di due poli

filtro passa basso

G(jw) = ____kw'^2______________

(jw )^2 +jw w'/Q +w'^2

filtro passa alto

G(jw) = ____k(jw)^2_____________

(jw )^2 +jw w'/Q +w'^2

filtro passa banda

G(jw) = ____kjww'/Q_____________

(jw )^2 +jw w'/Q +w'^2

filtro esludi banda

G(jw) = ____k((jw)^2+w'^2)_______

(jw )^2 +jw w'/Q +w'^2


Filtri a reazione multipla

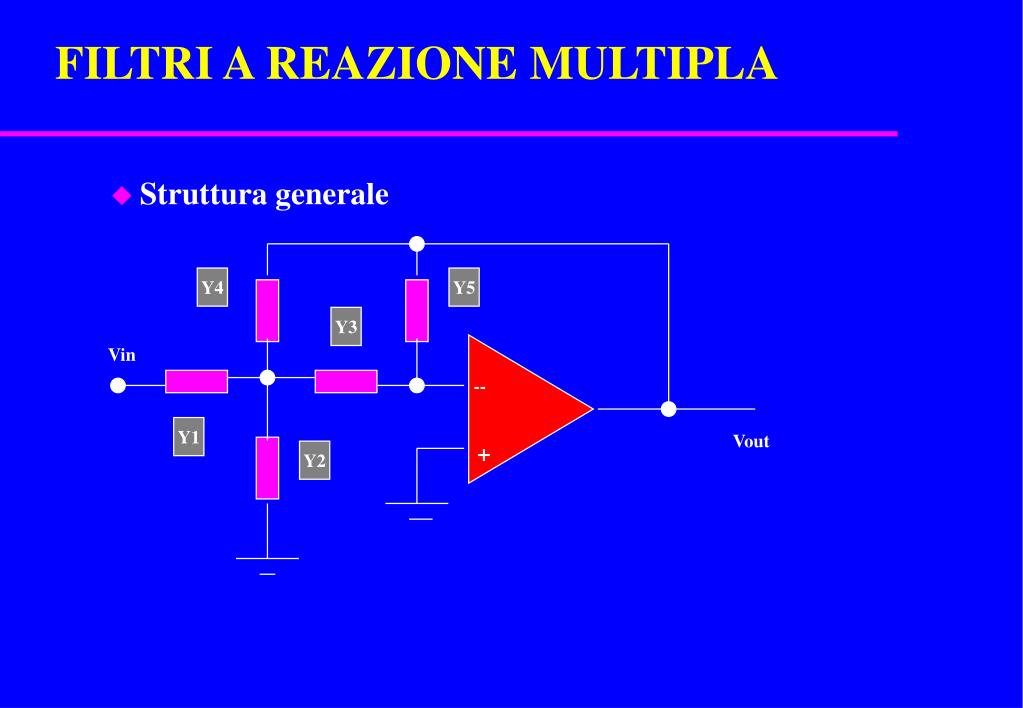

FILTRI A REAZIONE MULTIPLA

  • Struttura generale

Y4

Y5

Y3

Vin

--

Y1

Vout

+

Y2


Filtro passa basso del ii ordine

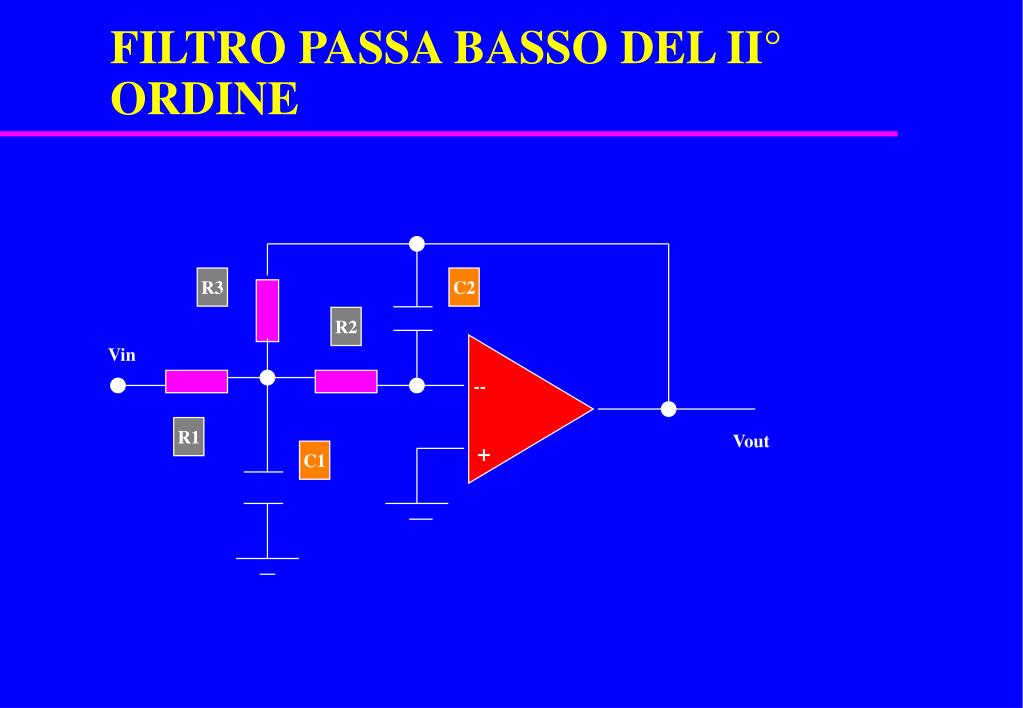

FILTRO PASSA BASSO DEL II° ORDINE

R3

C2

R2

Vin

--

R1

Vout

+

C1


Diagramma di bode del p b

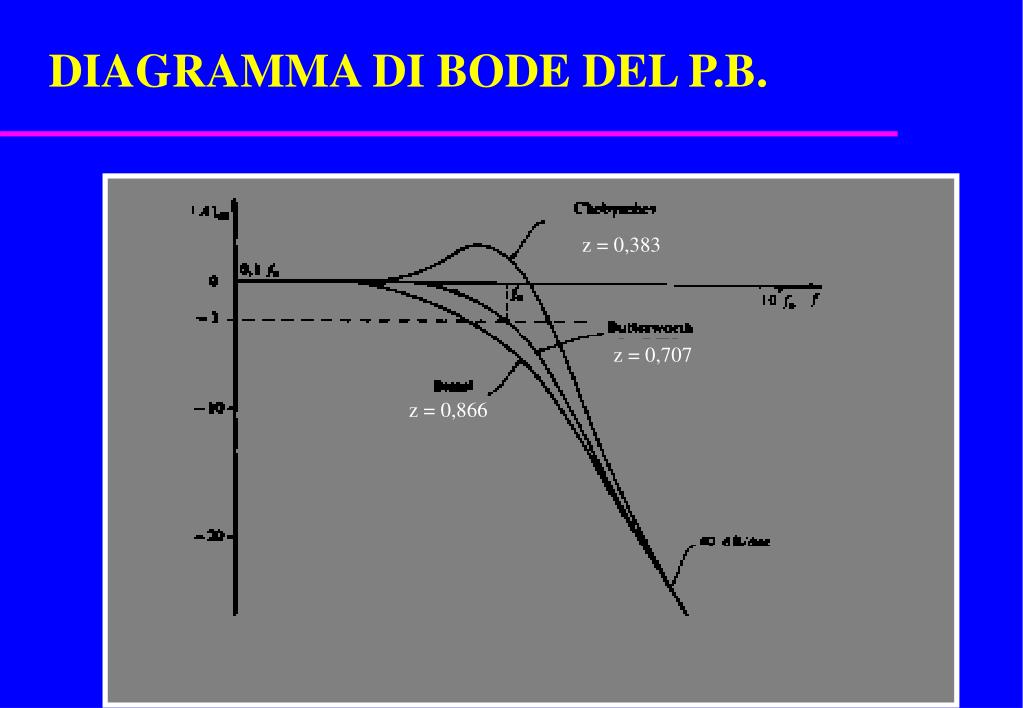

DIAGRAMMA DI BODE DEL P.B.

z = 0,383

z = 0,707

z = 0,866


Filtri

FILTRO PASSA ALTO DEL II° ORDINE

C3

R2

C2

Vin

--

C1

Vout

R1

+


Filtro passa banda

FILTRO PASSA BANDA

C1

R3

C2

Vin

--

R1

Vout

+

R2


Diagramma di bode del filtro passa banda

DIAGRAMMA DI BODE DEL FILTRO PASSA BANDA


Filtro escludi banda

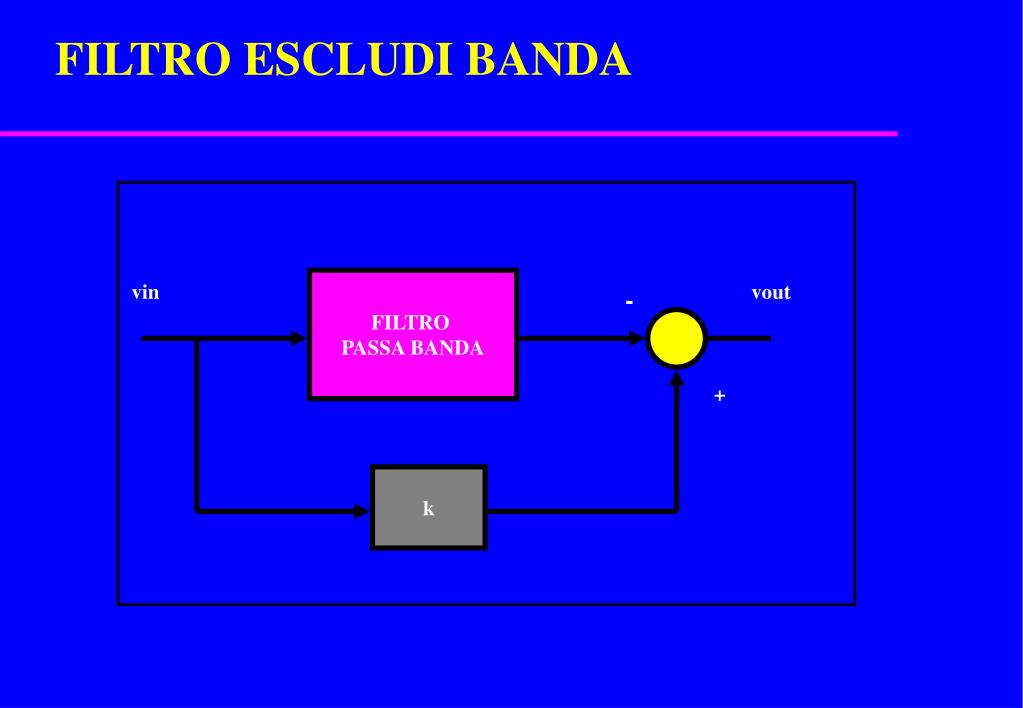

FILTRO ESCLUDI BANDA

vin

vout

FILTRO

PASSA BANDA

-

+

k


Diagramma di bode del filtro notch

DIAGRAMMA DI BODE DEL FILTRO NOTCH
