Presentation Transcript


Erdmagnetfeld

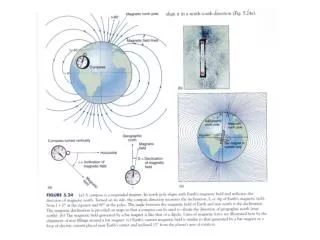

Erdmagnetfeld

Rotationsachse ≠ Dipolachse

Inklination: Winkel zwischen Magnetfeldlinie und Erdoberfläche

Deklination: Abweichung der Kompassnadel (magnetisch Nord)von der geographischen Nordrichtung

Magnetischer Nordpol wandert derzeit mit 90 m/Tag bzw. 30 km/Jahr (Säkularvariation)

11°


Erdmagnetfeld

Änderung der Orientierung des Dipolfeldes der Erde


Erdmagnetfeld

Erdmagnetfeld

Rotationsachse ≠ Dipolachse

Inklination: Winkel zwischen Magnetfeldlinie und Erdoberfläche

Deklination: Abweichung der Kompassnadel (magnetisch Nord)von der geographischen Nordrichtung

Magnetischer Nordpol wandert derzeit mit 90 m/Tag bzw. 30 km/Jahr (Säkularvariation)


Erdmagnetfeld

Ursache

Konvektionsströme im äußeren Erdkern: besteht großteils aus flüssigem Eisen → elektrisch leitfähig + schwaches Ausgangsmagnetfeld

→ Induktion (Geodynamo)


Erdmagnetfeld

Magnetismus von Festkörpern

Diamagnetismus: Abschwächung des Magnetfeldes einer Substanz wenn ein äußeres Magnetfeld angelegt wird.

Paramagnetismus: Verstärkung des Magnetfeldes einer Substanz durch Ausrichten des inneren Magnetfeldes parallel zum äußeren. Verschwindet nach Entfernen des äußeren Feldes.

Ferromagnetismus(„normaler“ Magnetismus): Bereiche mit parallel ausgerichteten magnetischen Teilchen (Weissche Bezirke)→ Gleichrichtung durch äußeres Magnetfeld. Verschwindet erst nach Erhitzen über Curie-Temperatur Tc.


Erdmagnetfeld

Magnetisierbarkeit

(Magnetische Suszeptibilität)

M:Magnetisierung

χm:magnetische Suszeptibilität

H:magnetische Feldstärke

M = χm·H

Diamagnetismus:χm= –10-5

Paramagnetismus:χm= +10-4

Ferromagnetismus:χm= +10-1

(z.B. Magnetit: Fe3O4; Tc≈ 580°C)


Erdmagnetfeld

Thermoremanente Magnetisierung (TRM)

Lava: ferromagnetische Minerale sind oberhalb der Curie-Temperatur paramagnetisch.

Ausrichtung des magnetischen Feldes des Minerals parallel zum Erdmagnetfeld.

Abkühlung unter Curie-Temperatur → Feld der magnetisierten Minerale parallel zum Magnetfeld der Erde zum Zeitpunkt der Unterschreitung der Curie Temperatur


Erdmagnetfeld

Sedimentationsmagnetisierung

(detrital remanent magnetization, DRM)

Magnetitkörner werden eingeregelt sedimentiert(langsame Sedimentation nötig)

Vorsicht: längliche Körner können durch Fließrichtung eingeregelt werden


Erdmagnetfeld

Chemisch Remanente Magnetisierung

(Chemical Remanent Magnetisation), CRM)

Kristallwachstum in Sedimenten durch Ausfällung

Magnetische Domänen regeln sich bei der Entstehung in das Erdmagnetfeld ein.

Wichtig für paläomagnetische Untersuchungen in eisenreichen kontinentalen Sedimenten.


Erdmagnetfeld

Magnetostratigraphie:

Umpolung des Erdmagnetfeldes in unregelmäßigen Abständen + Geochronologie


Erdmagnetfeld

Umpolungsmuster des Ozeanbodens → charakteristische Abfolge für bestimmte Zeitabschnitte: Referenzmuster für Vergleich mit Mustern aus Gesteinen unbekannten Alters

(Vasiliev et al., 2005)

GPTS: Geomagnetic Polarity Time Scale

EC/SC: Alterseinteilung in den Ost-/Südkarpaten

MED: Zeitskala für den Mittelmeerraum


Erdmagnetfeld

Paläomagnetismus

Rekonstruktion von Plattenbewegungen

Inklination (Neigung gegen die Horizontale) → Breitenlage der Probe

Deklination (Abweichung von Nordrichtung) → Rotation um vertikale Achse

Aber: Polwanderung → Magnetischer Pol zur Zeit der Ablagerung dient als Referenzpol

15


Erdmagnetfeld

Paläomagnetismus

  • Benötigte Daten:

  • Koordinaten der Probenlokalität

  • Alter des Gesteins → Referenzpol

  • Schichtfallen → Rückrotation, Faltentest

  • Inklination & Deklination des „eingefrorenen“ Magnetfeldes


Erdmagnetfeld

Scheinbarer Polwanderpfad

Rekonstruktion der Plattenbewegung

von Gondwana (Kambrium-Perm)
