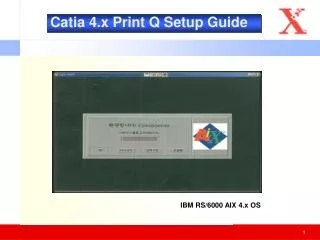

  1. Catia 4.xPrint Q Setup Guide IBM RS/6000 AIX 4.x OS

  2. 대상 기종 8830 DW2050 DW6050 /30… 1-1 대상 기종 Printer 호스트 등록하기 • AIX X-window의 개인 개인응용 Program에서 터미널 아이콘을 선택 실행 합니다. • 터미널에서 작업 시 필 히 “root” 환경에서 작업. root 환경으로 들어가기 위해서는 Admin에게 도 움을 받으면 됩니다. 예) “root”로 들어가는 comment는 “su” 사용 함.

  3. 대상 기종 8830 DW2050 DW6050 /30… 1-2 대상 기종 Printer 호스트 등록하기 터미널 창 • 시스템 관리 화면에서 “호스트 추가”를 선택 한다. (호스트란?- Plotter의 IP Address) • 터미널 화면에서 “smit hosts”를 입력 한 후 <Enter>를 누르면 그림 처럼 도구 (SMIT) 화면이 올라 나타납니다. SMIT란?- System Management InterfaceTool의 약어

  4. 대상 기종 8830 DW2050 DW6050 /30… 1-3 대상 기종 Printer 호스트 등록하기 • 인터넷 주소 : Protter “IP Address” 입력 호스트 이름 : 기종명 또는 임의 이름 입력 주석은 입력하지 않아도 됩니다. * 인터넷 주소와 호스트 이름은 동일 함 * • 좌측 항목에서 정상적으로 설정 이 되면 출력 사항에 Error 표시가 나타나지 않음 그리고 “완료” 후 다시 화면이 나오면 “취소”누른다.

  5. 대상 기종 8830 DW2050 DW6050 /30… 1-4 대상 기종 Printer 호스트 등록하기 smit • 터미널에서 ‘smit”를 실행 한다. smit 를 Type하고Enter를 실행 하면 우측의 화면이 활성화 됨.  화면에서 “인쇄 스풀작업”를 선택 한다.

  6. 대상 기종 8830 DW2050 DW6050 /30… 1-5 대상 기종 Printer 호스트 등록하기 • 화면에서 연결 유형은 “remote”를 선택 합니다. • “인쇄 대기렬 추가” 를 선택 한다. 인쇄 대기렬 추가에서 “Q”를 여러 개로 잡을 수 있다. 예) 2050/6050에서는 plt00h ~ plt99h 까지

  7. 대상 기종 8830 DW2050 DW6050 /30… 1-6 대상 기종 Printer 호스트 등록하기 ⑫ 추가 대기렬 이름 : 임의로 입력 가능 예) dw2050t 원격 서버의 호스트 이름 : page4에서 입력한 호스트 추기 시 입력한 이름과동일하게입력. 원격 서버에 있는 대기행렬의 이름 : “raw”883의 경우 “pltooh~plt99h”인 경우 DW2050/6050/6030 입니다. 원격 서버에 있는 인쇄 스풀러 유형 : “리스트” 버턴을 누른다. ⑪ 화면에서 “표준처리” 선택 하면 우측의 화면이 나타남.

  8. 대상 기종 8830 DW2050 DW6050 /30… 1-7 대상 기종 Printer 호스트 등록하기 ⑭ 화면에BSD가 설정되면 “OK” 버턴을 누른다. ⑬ 화면이 올라오면 “BSD”를 선택 한다.

  9. 대상 기종 8830 DW2050 DW6050 /30… 1-8 대상 기종 Printer 호스트 등록하기 ⑮ 인쇄 대기행렬 추가가 성공 적으로 이루어 졌다면 “완료” 버턴을 누르면 이전 화면으로 돌아 갑니다. 돌아온 화면에서 “취소” 버턴 누르면 성공적으로 Setting. ⑯ 마지막으로 “Catia script”만 작성하면Catia “Q” Setting 은 마무리가 됩니다.

  10. 대상 기종 8830 DW2050 DW6050 /30… 1-9 대상 기종 Catia 출력 Script 등록하기 • Script작성은 필히‘root”에서 작성하고 새로운 “cfg” 파일을 만들어 “vi” commend “cp PLOT0003.plt_cfg PLOT 0004.plt_cfg”  하면 새로운 “cfg” 파일이 작성된다. • 터미널 root에서 /home/catadm/adm/pltcfg경로 에서 vi PLOT0004.plt_cfg  하면 옆의 화면이 나타난다. • 변경 시항 : *NAME, COM *NAME의 경우는Catia 상에서 Print List 버튼을 누르면 나타 나는 이름 입니다. *COM의 경우는NAME 옆에 붙 는Commend(이름) 입니다. 다음 Page에 계속…

  11. 대상 기종 8830 DW2050 DW6050 /30… 1-9 대상 기종 Catia 출력 Script 등록하기 • 마지막으로 ‘Q”를 Setting하는 과정 입니다. 옆의 그림에서 “qprt”에서 예제로 xerox 로 되어 있지만 실제로는 “추가할 대기렬 이름”Page 7에 있는 이름과 동일 하여야 만 합니다. (필히) • 예) 추가할 대기렬 이름 : dw2050t, qprt : dw2050t (대소문자 인식.)
