Presentation Transcript


4708985

兼氧生物膜反应器在污水处理中的应用

邵英倚

江苏绿神环保科技有限公司


4708985

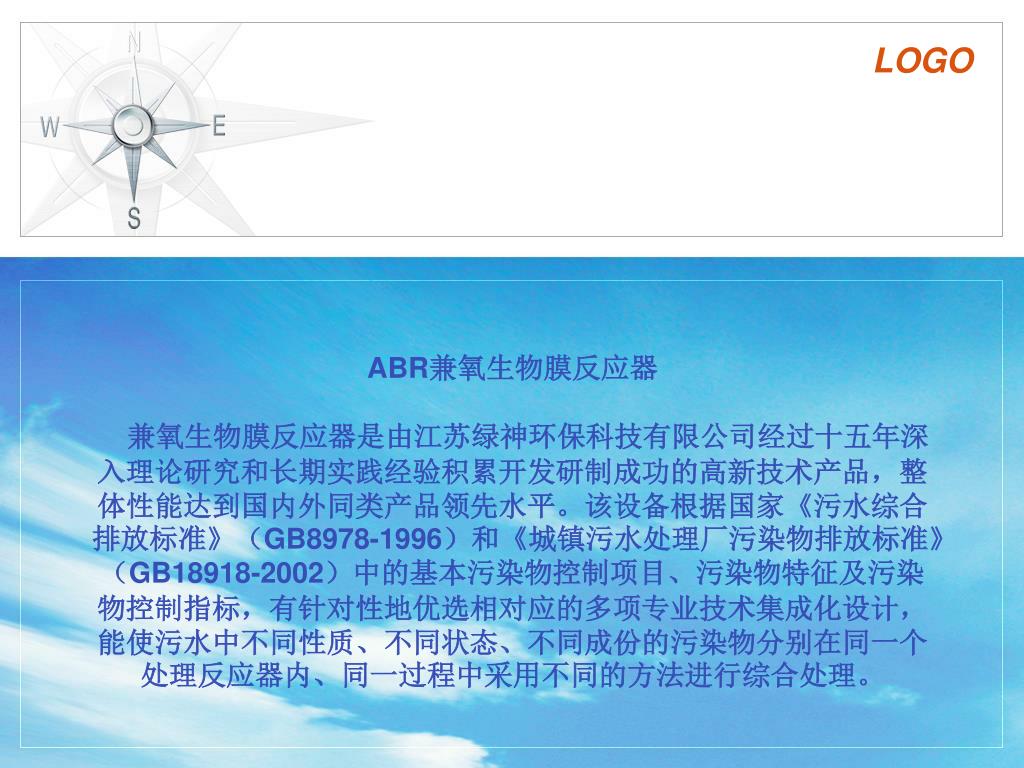

ABR兼氧生物膜反应器 兼氧生物膜反应器是由江苏绿神环保科技有限公司经过十五年深入理论研究和长期实践经验积累开发研制成功的高新技术产品,整体性能达到国内外同类产品领先水平。该设备根据国家《污水综合排放标准》(GB8978-1996)和《城镇污水处理厂污染物排放标准》(GB18918-2002)中的基本污染物控制项目、污染物特征及污染物控制指标,有针对性地优选相对应的多项专业技术集成化设计,能使污水中不同性质、不同状态、不同成份的污染物分别在同一个处理反应器内、同一过程中采用不同的方法进行综合处理。


4708985

适用范围

城镇污水

生活污水

工业废水

污泥处理处置决策形成

★ 城市污水集中处理厂

★ 经济开发区污水处理厂

★ 镇村级污水处理站

▼啤酒行业

▼造纸行业

▼印染行业

▼食品加工业

▼牲畜养殖业

▼屠宰行业等

◇居民住宅区

◇职工生活区

◇ 渡假村

◇ 车站、港口

◇ 学校

◇ 饭店、旅遊景点

www.themegallery.com


4708985

ABR兼氧生物膜反应器

模块化设计

能使污水中不同性质、不同状态、不同成份的污染物分别在同一反应器内、同一过程中采用不同的方法进行综合处理。

采用多单元模块化设计,随着水量的增大可以就地扩建模块不必另建新厂,并根据进水量大小的变化任意增减运行单元,使运行更科学合理 。

www.themegallery.com


4708985

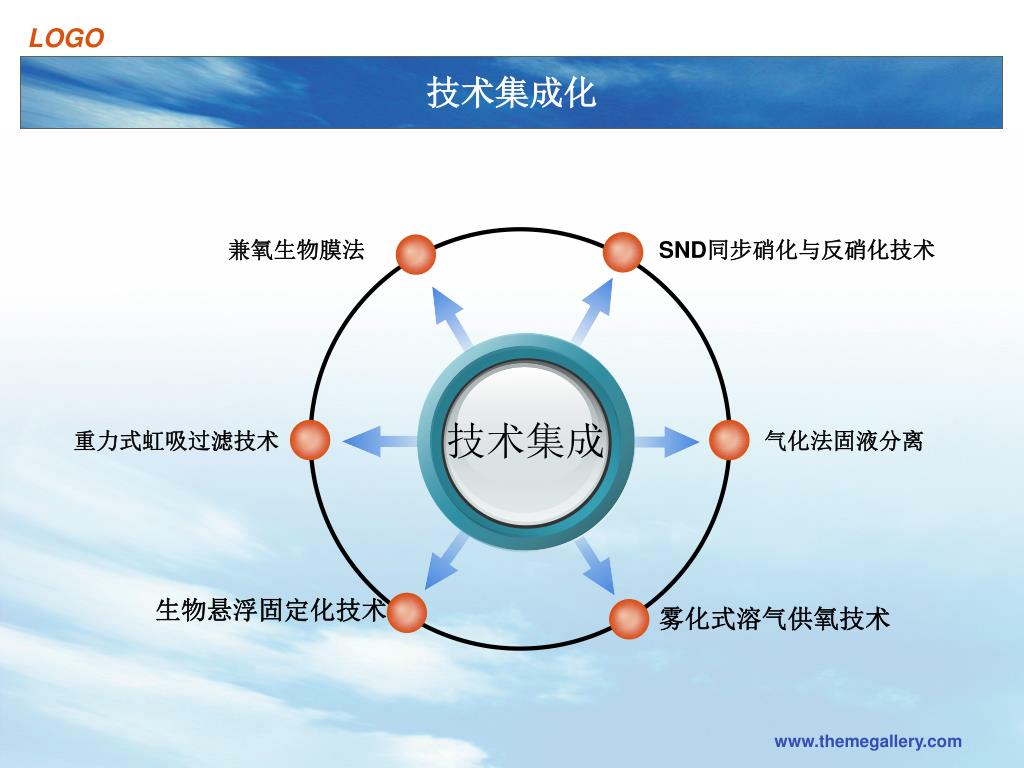

技术集成化

兼氧生物膜法

SND同步硝化与反硝化技术

技术集成

重力式虹吸过滤技术

气化法固液分离

生物悬浮固定化技术

雾化式溶气供氧技术

www.themegallery.com


4708985

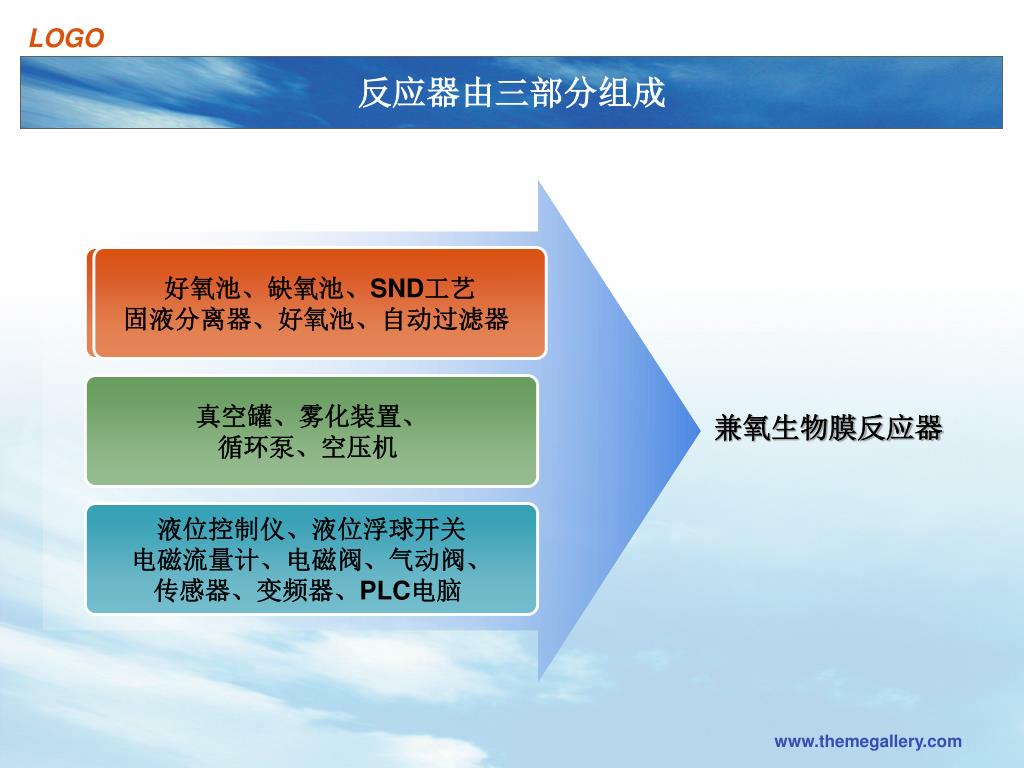

反应器由三部分组成

好氧池、缺氧池、SND工艺

固液分离器、好氧池、自动过滤器

真空罐、雾化装置、

循环泵、空压机

兼氧生物膜反应器

液位控制仪、液位浮球开关

电磁流量计、电磁阀、气动阀、

传感器、变频器、PLC电脑

www.themegallery.com


4708985

Add Your Text

Add Your Text

Add Your Text

Add Your Text

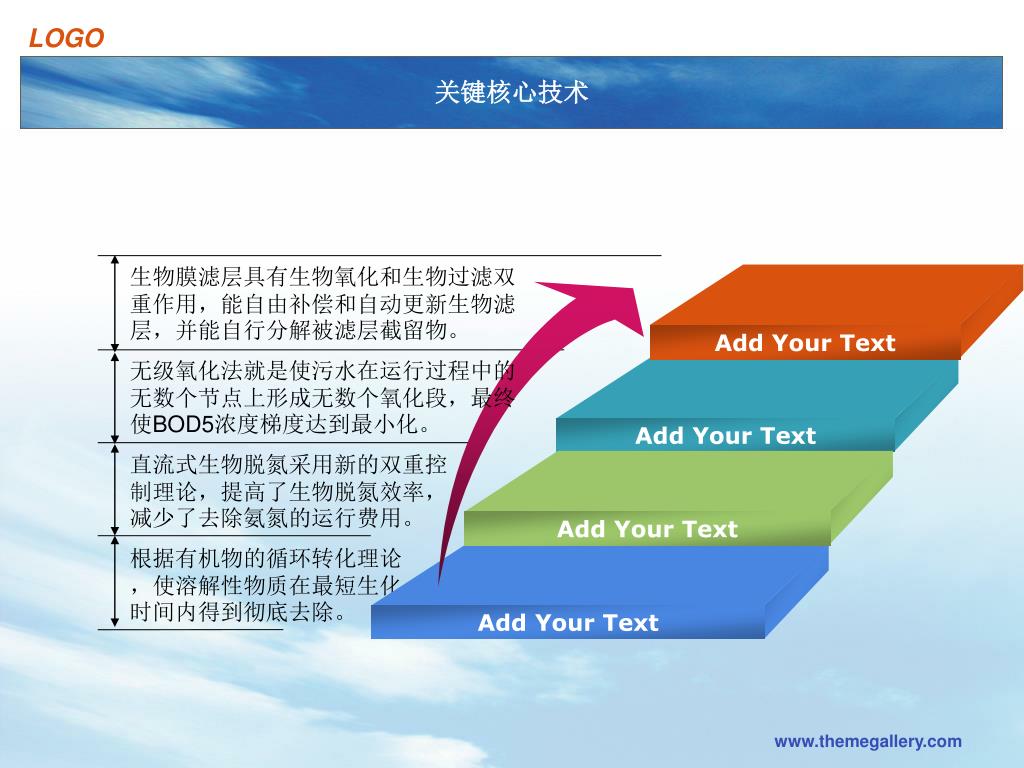

关键核心技术

生物膜滤层具有生物氧化和生物过滤双重作用,能自由补偿和自动更新生物滤层,并能自行分解被滤层截留物。

无级氧化法就是使污水在运行过程中的无数个节点上形成无数个氧化段,最终使BOD5浓度梯度达到最小化。

直流式生物脱氮采用新的双重控制理论,提高了生物脱氮效率,减少了去除氨氮的运行费用。

根据有机物的循环转化理论,使溶解性物质在最短生化时间内得到彻底去除。

www.themegallery.com


4708985

www.themegallery.com


4708985

1

2

3

工艺占地仅相当于常规工艺的四分之一

工艺投资同比节省30%

运行费用同比降低20%

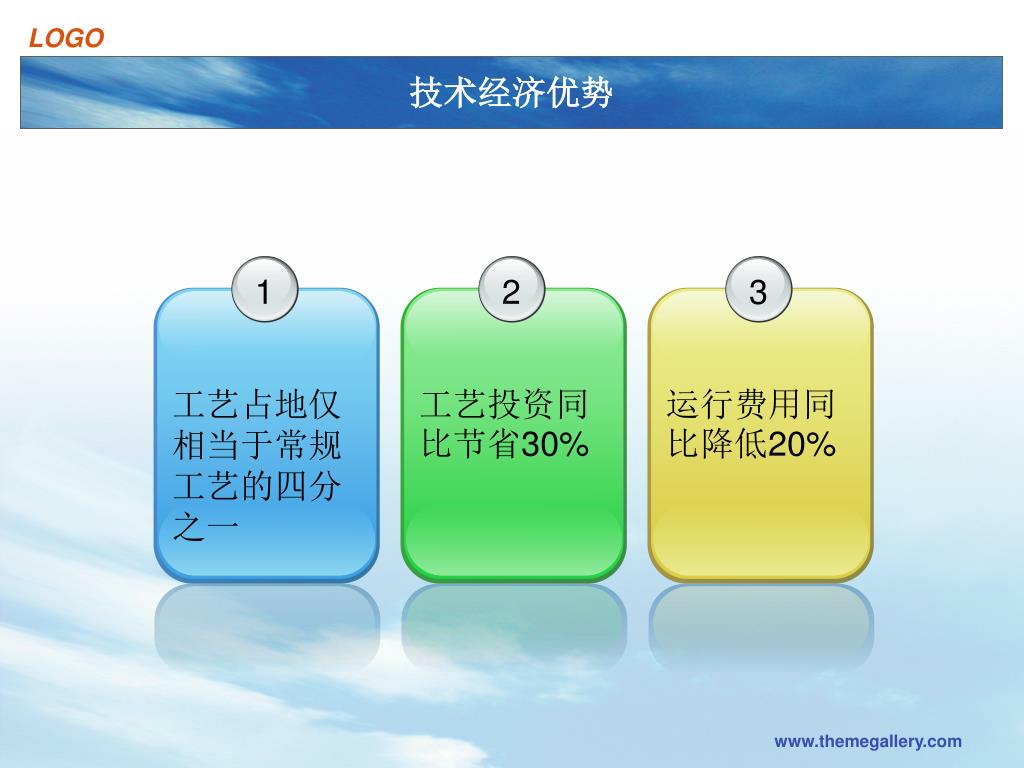

技术经济优势

www.themegallery.com


4708985

ABR

1、技术集成一体化设计

2、直流式生物脱氮技术

3、生物悬浮固定化技术

4、同步硝化与反硝化技术

5、自动更新生物膜过滤技术

6、无(数)级生物氧化法

7、雾化式溶气供氧技术

8、污染物相互转化理论的应用

9、无能耗全自动过滤技术

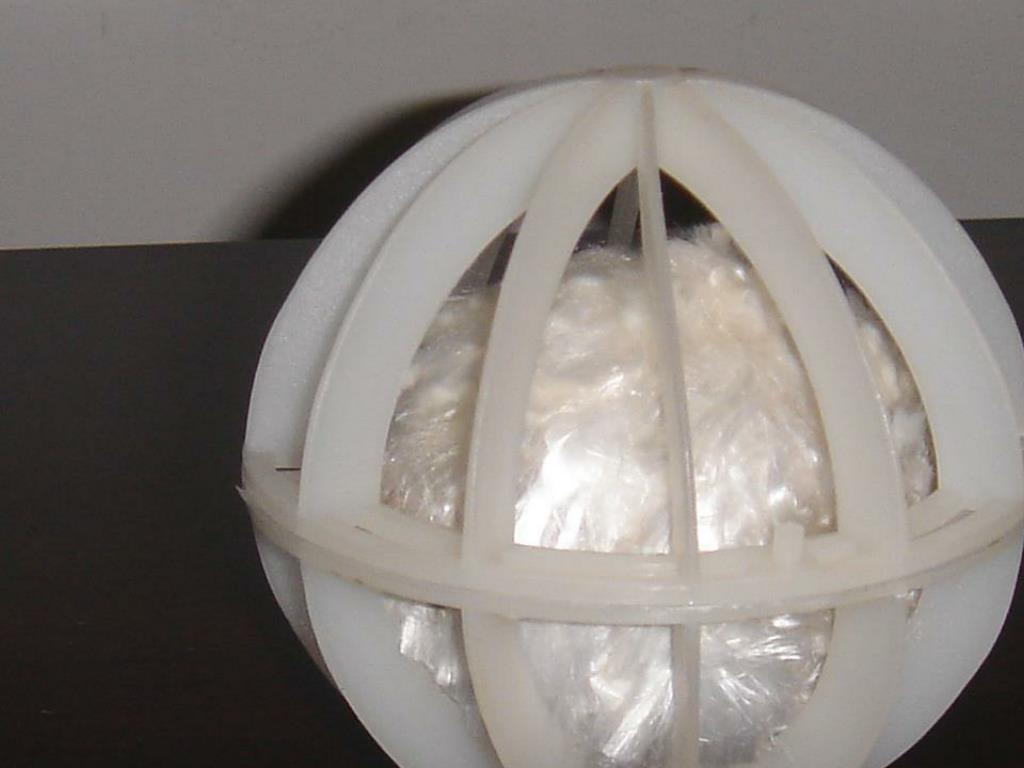

10、复合纤维球滤料的开发应用

ABR

ABR

ABR

ABR

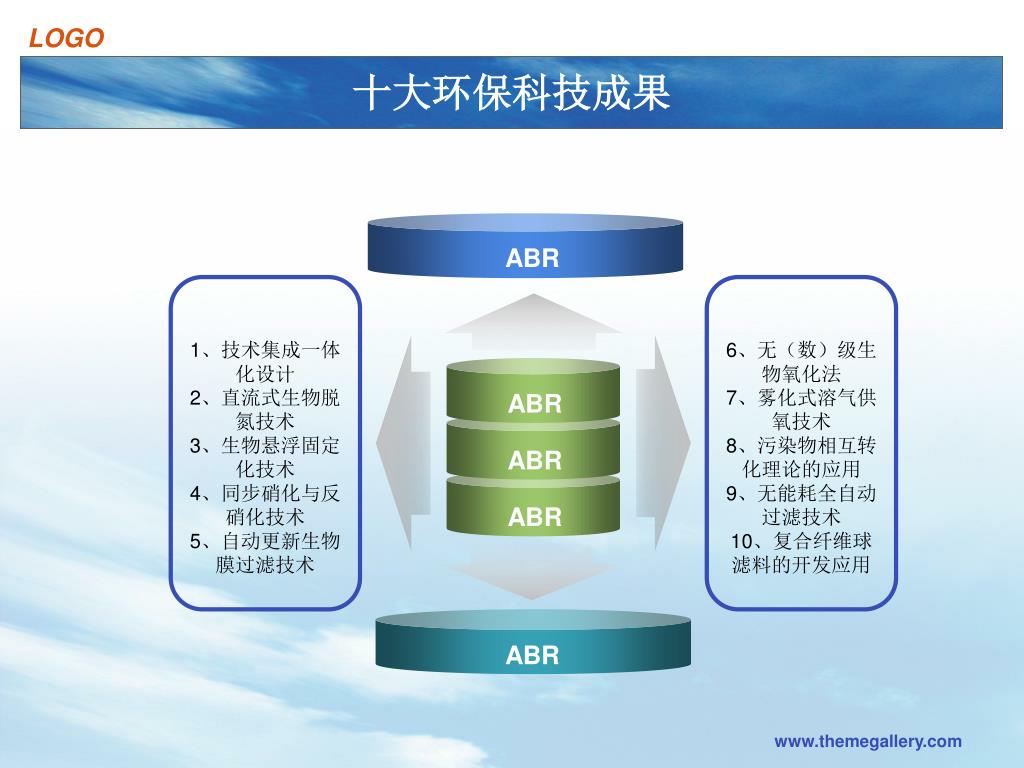

十大环保科技成果

www.themegallery.com


4708985

一次性同步去除多项污染物,CODcr、BOD5、SS、LAS、色度、氨氮、磷酸盐、油脂等基本控制污染物。

ABR

雾化式溶气充氧属静态供氧方式,反应器内无剧烈的流体搅拌,有助于微生物的吸附固定。

ABR

具备好氧生物、缺氧生物和厌氧生物共同生长的条件,生物硝化与反硝化能够同步进行。

ABR

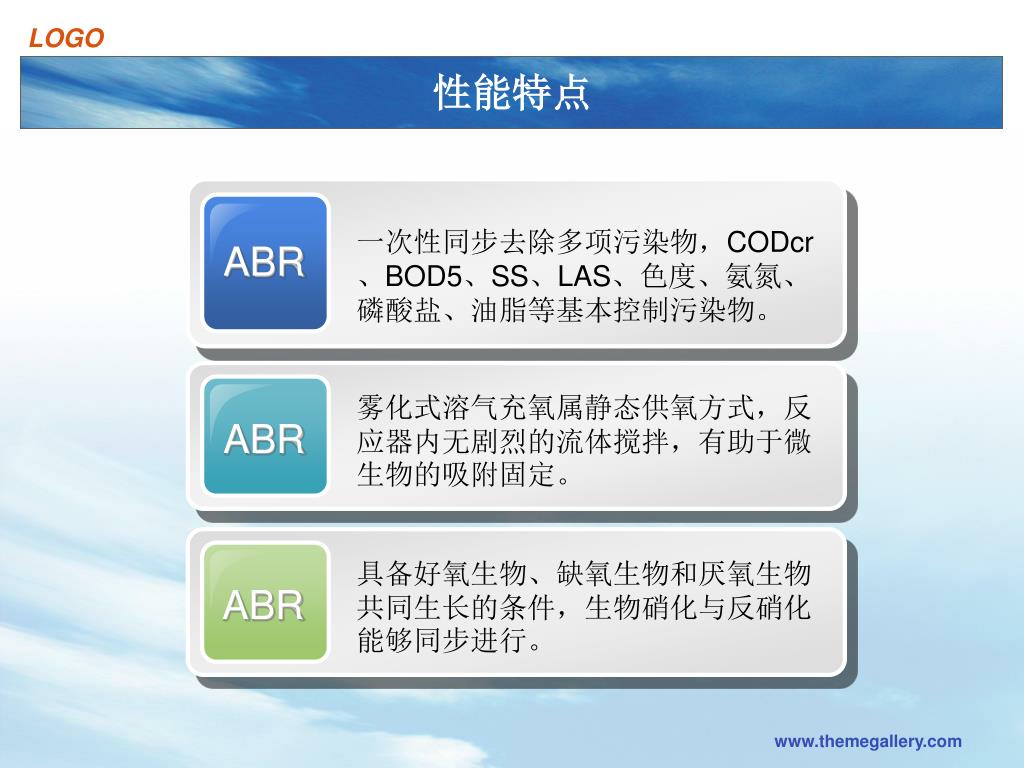

性能特点

www.themegallery.com


4708985

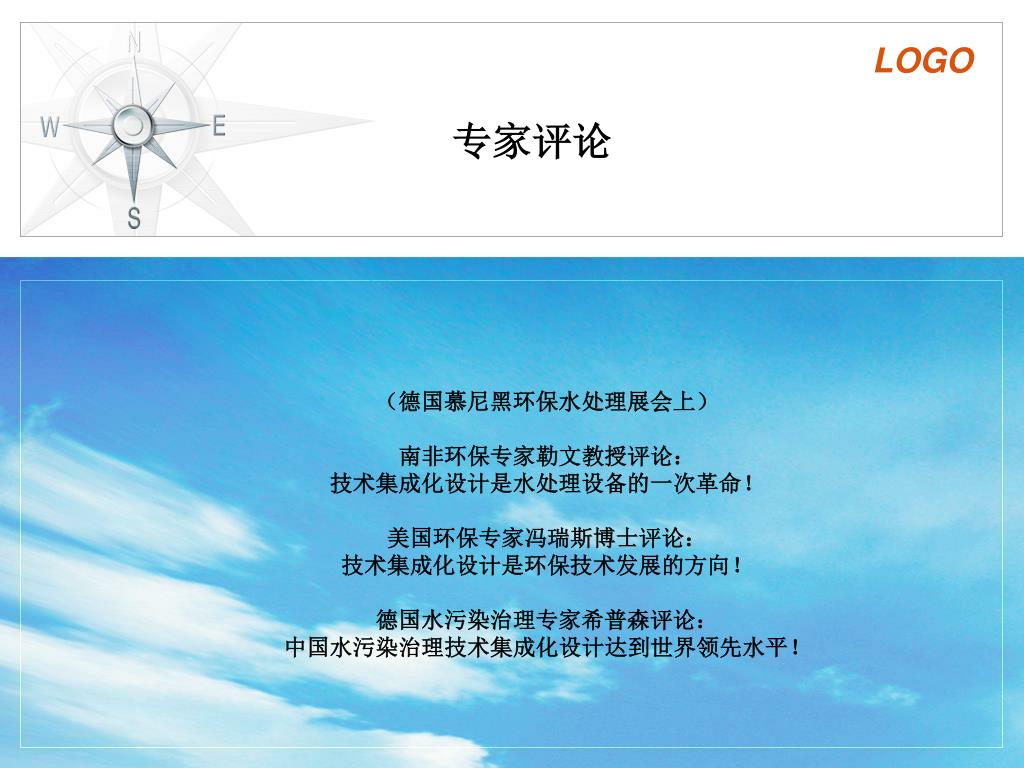

专家评论

(德国慕尼黑环保水处理展会上)

南非环保专家勒文教授评论:

技术集成化设计是水处理设备的一次革命!

美国环保专家冯瑞斯博士评论:

技术集成化设计是环保技术发展的方向!

德国水污染治理专家希普森评论:

中国水污染治理技术集成化设计达到世界领先水平!


4708985

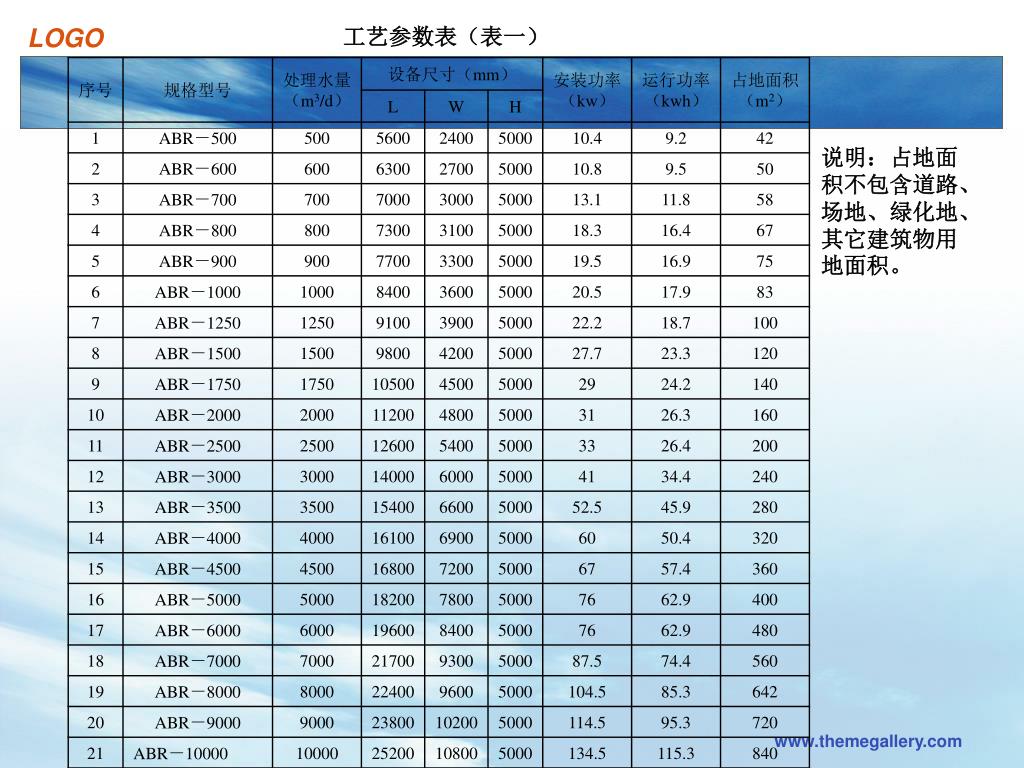

工艺参数表(表一)

说明:占地面积不包含道路、场地、绿化地、其它建筑物用地面积。

www.themegallery.com


4708985

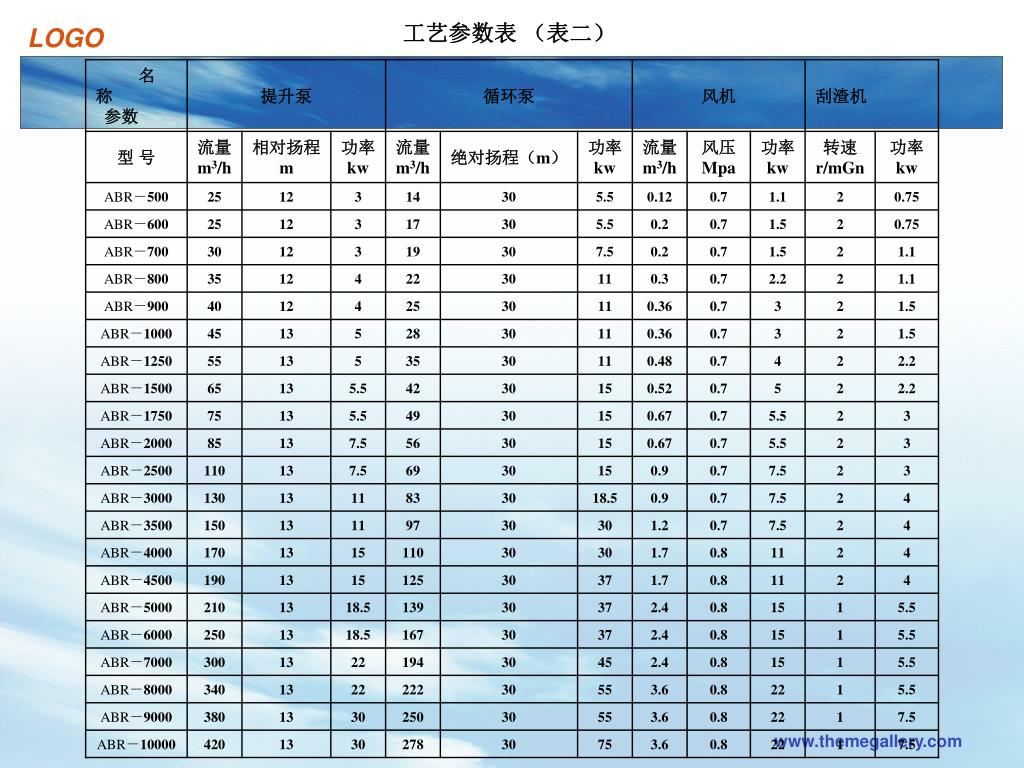

工艺参数表 (表二)

www.themegallery.com


4708985

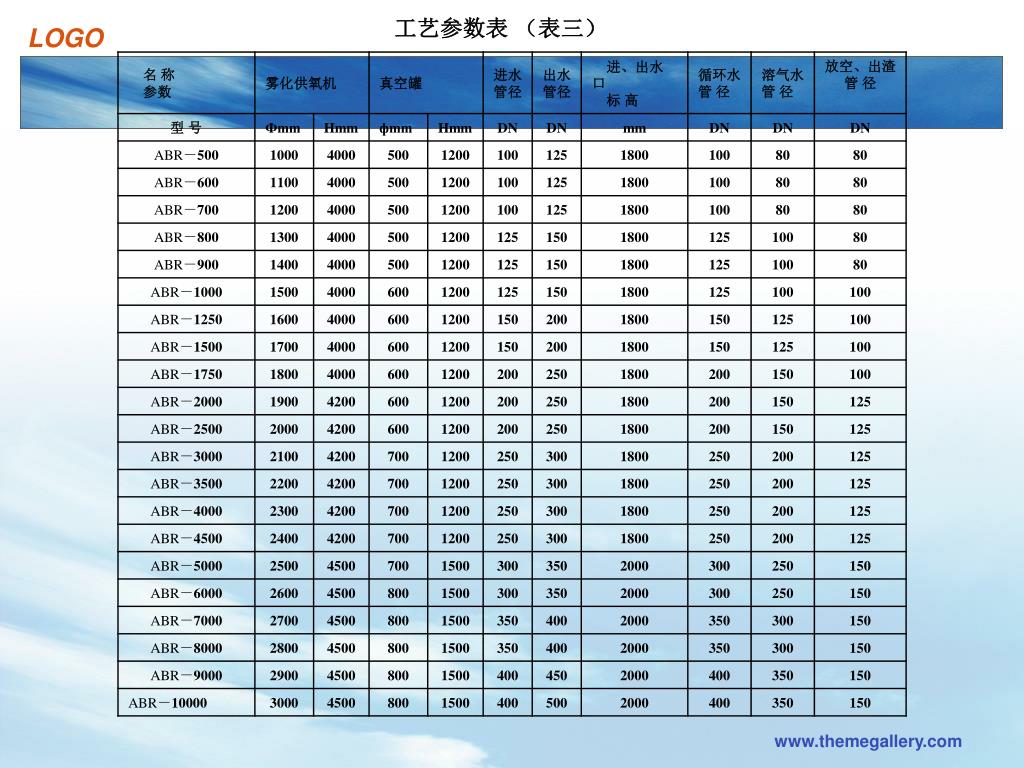

工艺参数表 (表三)

www.themegallery.com


4708985

www.themegallery.com


4708985

www.themegallery.com


4708985

www.themegallery.com


4708985

www.themegallery.com


4708985

www.themegallery.com


4708985

www.themegallery.com


4708985

解放军某部医院污水处理检测结果表

单位:mg/L(PH除外)

www.themegallery.com


4708985

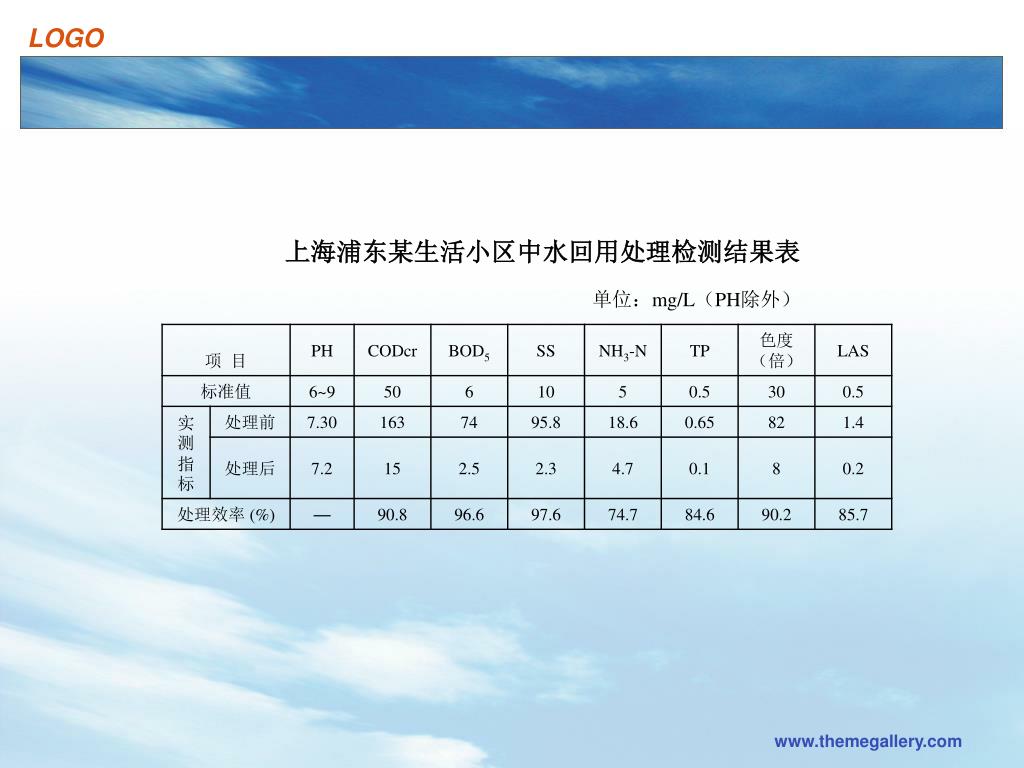

上海浦东某生活小区中水回用处理检测结果表

单位:mg/L(PH除外)

www.themegallery.com


4708985

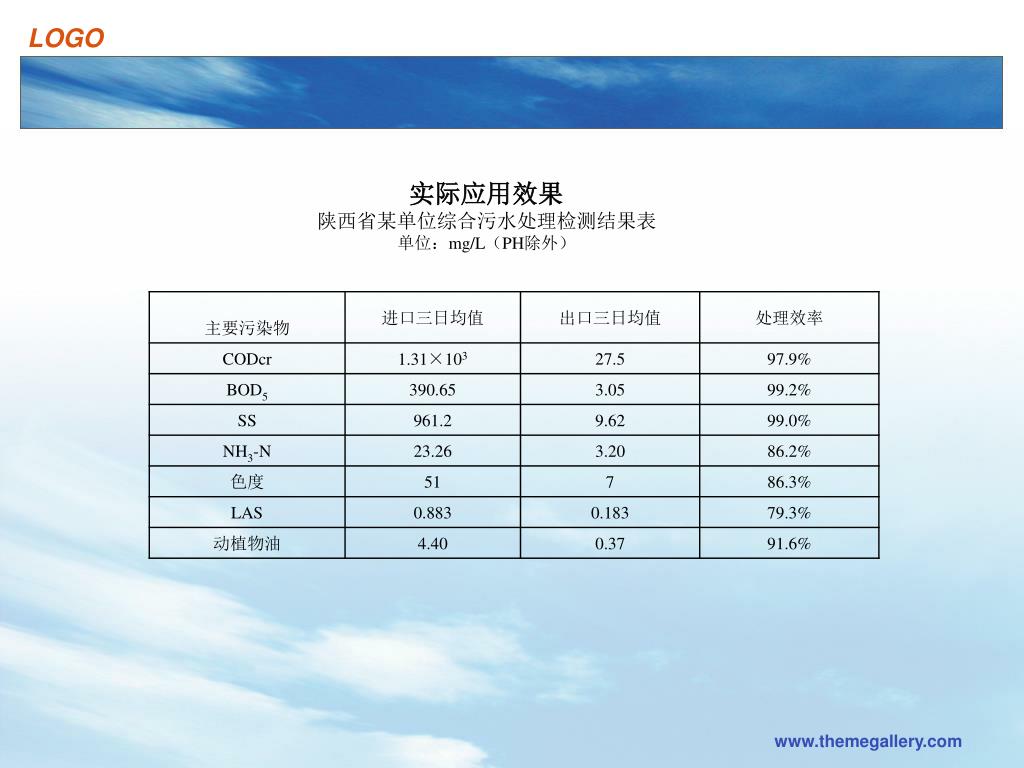

实际应用效果

陕西省某单位综合污水处理检测结果表

单位:mg/L(PH除外)

www.themegallery.com


10000m 3 d

城市污水处理厂提标改造技术(例:10000m3/d)

  • 采用ABR兼氧生物膜反应器提标城市污水处理厂排放水质指标,可以从二级B标准全面提高到一级A标准。使用该方法土建量极少,不需要投加药剂,不需要停产改造。如原是氧化沟工艺可利用未端氧化沟容积,如原是CASS工艺可利用终端氧化池容积。

  • 每提标1万吨/天处理水量新增固定资产投资约220万元;

  • 新增单位耗电量0.0388kw/m3;

  • 新增占地面积约120m2。

www.themegallery.com


4708985

生物倍增池 (终沉池)

二级处理

强化生物好氧池

缺氧池

转盘过滤器

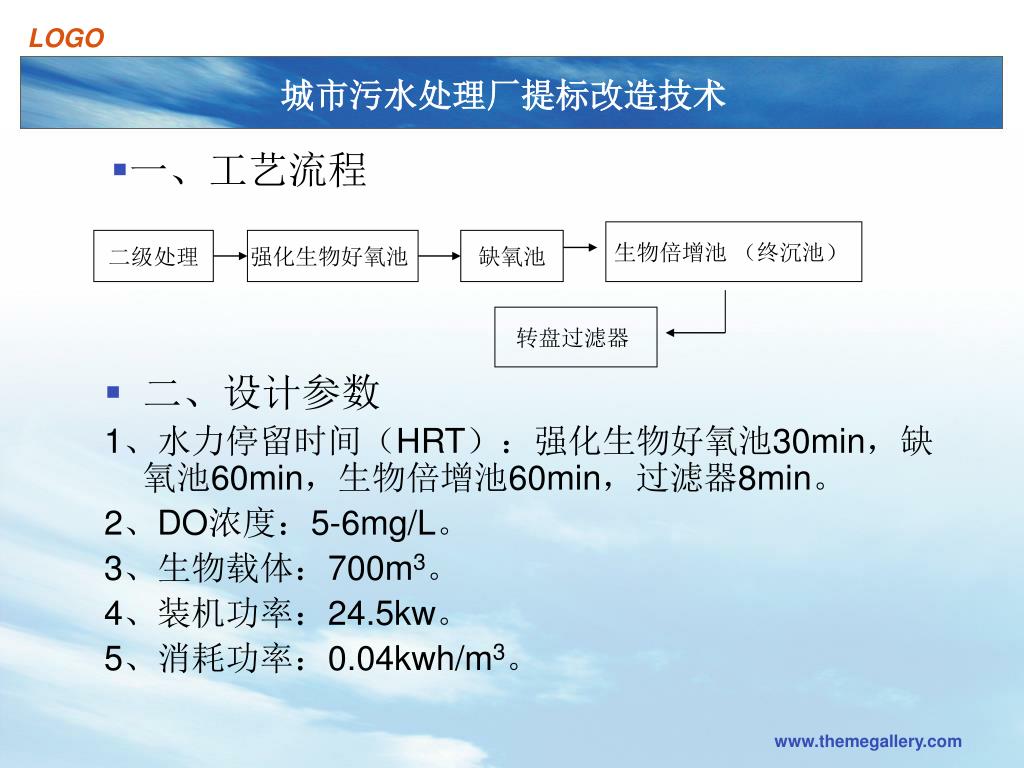

城市污水处理厂提标改造技术

  • 一、工艺流程

  • 二、设计参数

    1、水力停留时间(HRT):强化生物好氧池30min,缺氧池60min,生物倍增池60min,过滤器8min。

    2、DO浓度:5-6mg/L。

    3、生物载体:700m3。

    4、装机功率:24.5kw。

    5、消耗功率:0.04kwh/m3。

www.themegallery.com


4708985

城市污水处理厂提标改造技术

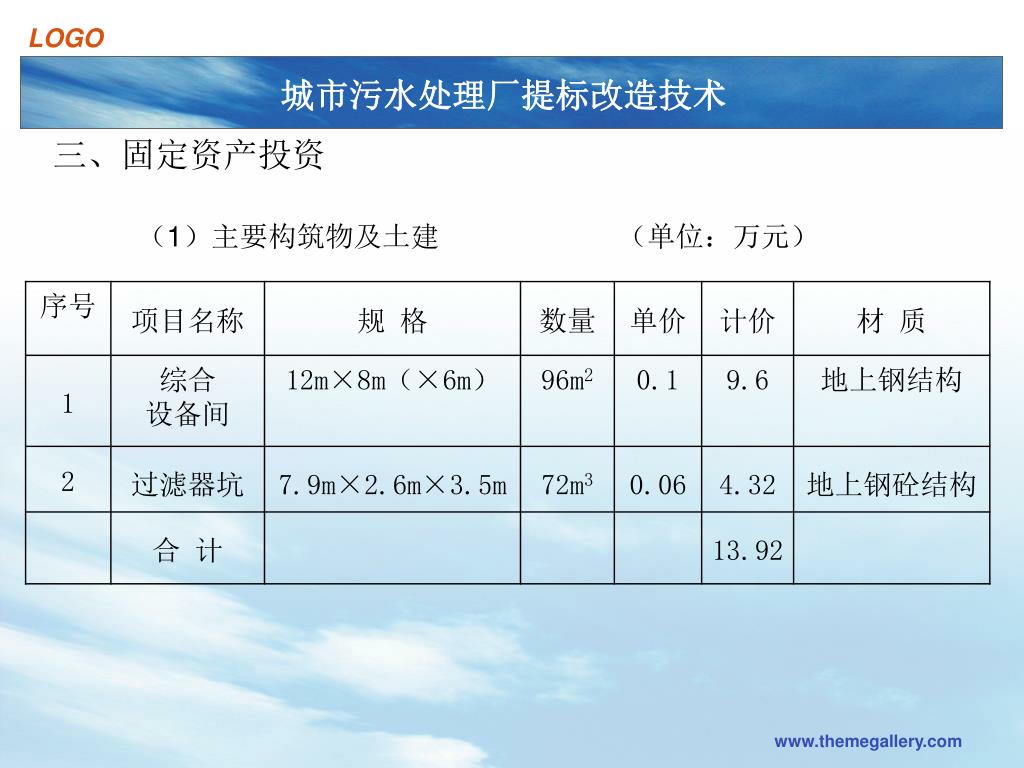

三、固定资产投资

(1)主要构筑物及土建 (单位:万元)

www.themegallery.com


4708985

城市污水处理厂提标改造技术(例:10000m3/d)

(2)主要设备及材料 (单位:万元)

www.themegallery.com


4708985

城市污水处理厂提标改造技术(例:10000m3/d)

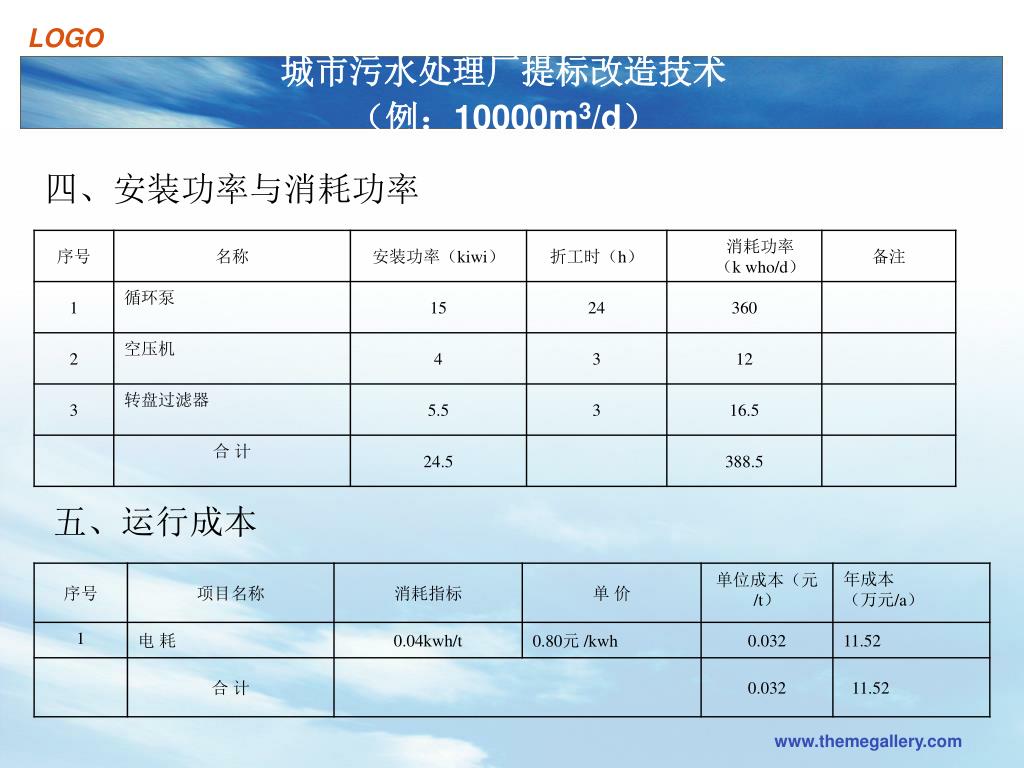

四、安装功率与消耗功率

五、运行成本

www.themegallery.com


4708985

谢谢

邵英倚

江苏绿神环保科技有限公司
