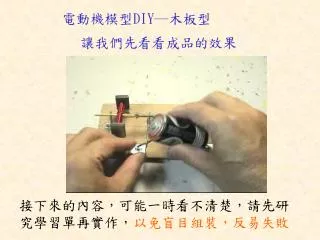

  1. 電動機模型DIY─木板型 讓我們先看看成品的效果 接下來的內容，可能一時看不清楚，請先研究學習單再實作，以免盲目組裝，反易失敗

  2. 認識各部位的名稱 竹軸 電磁鐵 竹軸架 磁鐵架 電刷 木板底座 電池槽 整流器

  3. 第一步、製作電磁鐵 由竹軸平的那一端算起，在3、5、8公分處各畫一圈，用來當電磁鐵及整流器的位置。 電磁鐵位置 平端算起 整流器位置

  4. 剪吸管一支鐵釘長。 竹軸插入，並推到電磁鐵的預定上位置。 (3公分處)。

  5. 將四隻鐵釘從兩旁分別插入吸管中。 量一量，竹軸兩側的鐵釘一樣長嗎？若不等長，請設法調整。

  6. 漆包線的一頭留15公分由軸心開始纏繞，邊繞邊數，一共30圈。漆包線的一頭留15公分由軸心開始纏繞，邊繞邊數，一共30圈。

  7. 繞到甲端後，再繞回，形成第二層，也是30圈

  8. 順著纏繞的方向，也在吸管的另一側繞兩層，同樣是每層30圈，兩層各60圈，整根總共繞120圈。順著纏繞的方向，也在吸管的另一側繞兩層，同樣是每層30圈，兩層各60圈，整根總共繞120圈。

  9. 二、檢驗電磁鐵有無繞錯 漆包線兩頭分別用砂紙澈底刮淨2公分長的絕緣漆。再準備乾電池、指北針等

  10. 通電後，拿指北針分別靠近電磁鐵甲乙兩端，看看指北針有沒有強烈的反應？能不能吸起軸架？通電後，拿指北針分別靠近電磁鐵甲乙兩端，看看指北針有沒有強烈的反應？能不能吸起軸架？

  11. .注意：若電磁鐵兩端磁極相同，或磁力不強，需拆掉一側，再順著拆鬆的方向繞緊。否則電動機將無法轉動。.注意：若電磁鐵兩端磁極相同，或磁力不強，需拆掉一側，再順著拆鬆的方向繞緊。否則電動機將無法轉動。

  12. 注意！為免繞繞錯，右側時用右手繞，繞左側時改用左手繞。注意！為免繞繞錯，右側時用右手繞，繞左側時改用左手繞。

  13. 三、製作整流器 1.把電磁鐵平放在桌上，在竹軸的整流器預定處的正上方畫一條線，反面也一樣。

  14. 2.已刮淨的2公分漆包線穿過半圓銅片的小洞後，纏緊，使它不會鬆動。並將半圓銅片2.已刮淨的2公分漆包線穿過半圓銅片的小洞後，纏緊，使它不會鬆動。並將半圓銅片 折一個角。

  15. 3.將約3公分長的雙面膠帶，平整地貼在竹軸整流器的位置上，壓緊後撕去外皮。再將半圓銅片緊黏在雙面膠帶上。3.將約3公分長的雙面膠帶，平整地貼在竹軸整流器的位置上，壓緊後撕去外皮。再將半圓銅片緊黏在雙面膠帶上。

  16. 四、整流器不可隨便貼 電磁鐵平放時，兩枚半圓銅片一定是一片在正上方，另 一片在正下方。

  17. 錯誤的貼法： 半圓銅片不應在兩側

  18. 錯誤的貼法 兩片銅片或刮皮過的漆包線有互相接觸。

  19. 五、製作電刷 1.在木板畫出中心線 2.將竹軸放在木板中心線附近。 3.在木板中心線上定出竹軸架及電刷的位置。

  20. 在組裝說明書的最後一欄，印這幅位置參考圖 非到必要時，才剪下它，貼在木板上。

  21. 1.用螺絲將軸架釘在木板的中線的兩端。 秘訣：利用備用鐵釘，在木板打出深洞，較易固定螺絲。

  22. 2.用螺絲將軸架釘在木板的中線的兩端。 (秘訣)起子的大小要剛好，才能鎖緊螺絲。

  23. 3.將竹軸放入軸架的洞中，看看整流器大約在木板的什麼地方？根據整流器決定電刷在木板上的位置。 4.再從軸架取出竹軸，以便順利栓上電刷和電線。

  24. 5.再從軸架取出竹軸，以便順利栓上電刷和電線。5.再從軸架取出竹軸，以便順利栓上電刷和電線。

  25. 六、檢驗電刷的施工品質 將木板貼近眼睛，使眼睛和兩個竹軸架的軸洞成一直線。調整電刷使它們恰在軸洞兩側，彼此相距0.3公分。

  26. 左圖是電刷排列良好的情形； 右圖是電刷排列不良好的情形。 錯，因為電刷偏一側

  27. 下面這兩個也都是電刷排列不良的情形，請避免和它們犯同樣的錯誤。下面這兩個也都是電刷排列不良的情形，請避免和它們犯同樣的錯誤。 錯，電刷夾太緊 錯，電刷太鬆了

  28. 七、檢驗電路 將竹軸放入軸架中，再將電磁鐵直立。 看看兩根電刷是不是恰好接觸兩片整流器？

  29. 接上乾電池，通電後，再試一試，電磁鐵能有很強的磁力嗎？接上乾電池，通電後，再試一試，電磁鐵能有很強的磁力嗎？ 將電磁鐵旋轉半圈，再試一試，電磁鐵還是有很強的磁力嗎？

  30. 八、製作磁鐵架 2.將一片磁鐵吸在磁鐵架上，再碰觸電磁鐵 1.將電磁鐵轉平 3.小鐵釘釘在橢圓洞的後端，而不是中心

  31. 製作磁鐵架 4.將磁鐵架往後挪，使磁鐵離開電磁鐵 同時也使小鐵釘洞變成在橢圓洞的中心。 5.鎖上螺絲

  32. 6.另一側的磁鐵架也按同樣的步驟鎖上螺絲。 7.轉一轉竹軸，觀察電磁鐵是否能順利旋轉 8.若會卡住，就要鬆螺絲，再移動磁鐵架。

  33. 九、製作電池槽 將電池槽和電線按同樣的方法固定好。

  34. 取下乾電池，稍微用力，使兩片電池槽微向內傾，以便能夾緊乾電池。取下乾電池，稍微用力，使兩片電池槽微向內傾，以便能夾緊乾電池。

  35. 完成電動檢模型 再將永久磁鐵固定在磁鐵架上(注意內側要能相吸)就 了。 左邊如果是N極朝內，右邊就是S極朝內

  36. 電磁鐵豎直。鬆手後它就自動高速旋轉起來了 這些投影片的內容，都取材自電動機製作說明書，請先研究說明書再實作。 以免盲目組裝，反而容易失敗
