Presentation Transcript


5895327

Микродисперсное армирование бетона

Менеджер по продажам ФИО


5895327

Содержание

Введение

Область применения дисперсного армирования

ПАН и углеродная фибра

Нормативная документация

Преимущества ПАН и УВ фибры над конкурентами

Физико-механические характеристики фибробетона

Технико-экономическое обоснование


5895327

Введение

История развития фибробетонов

  • Достоинства

  • Низкая стоимость

  • Разностороннее использование

  • Высокая прочность на сжатие

  • Долговечность

  • Недостатки

  • Хрупкость

  • Низкая прочность при растяжении

  • Низкая прочность на изгиб

  • Склонность к трещинообразованию


5895327

Область применения дисперсного армирования

  • Строительство объектов гражданского и промышленного назначения (динамически нагруженные конструкции);

  • Ограждающие конструкции и теплоизо­ляционные изделия на основе легких и ячеистых бетонов;

  • Огнеупорные конструкции;

  • Радиационно-защитный бетон;

  • Компонент сухих смесей (ремонтные работы, торктретирование);

  • Промышленные полы и стяжки.


5895327

Полиакрилонитрильная фибра специальной обработки для

бетонов FibARM Fiber WB

СТО 2272-007-82666421-2011

Длина резки волокна, мм 3; 6; 12; 18; 28; 36; 60; - 150.

Не плавится, температура разложения 180-2000С

  • Преимущества:

  • повышается прочность бетона на сжатие от 20 до 50%;

  • повышается прочность бетона на растяжение при изгибе от 30 до 130% ( в зависимости от прочности матрицы);

  • практически исключается усадочное трещинообразование;

  • повышается ударная прочность до 200%;

  • увеличивается износостойкость, устойчивость к истиранию и пылению до 40%;

  • увеличивается водонепроницаемость до 50%;

  • повышается морозостойкость до 40%.


5895327

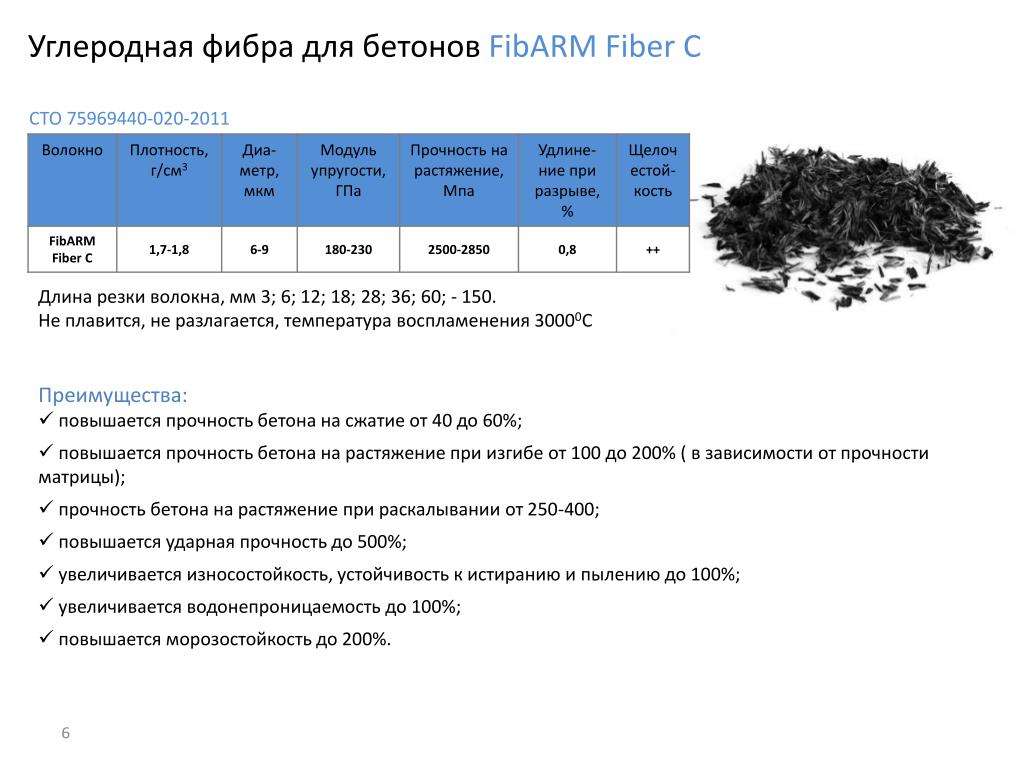

Углеродная фибра для бетонов FibARM Fiber С

СТО 75969440-020-2011

Длина резки волокна, мм 3; 6; 12; 18; 28; 36; 60; - 150.

Не плавится, не разлагается, температура воспламенения 30000С

  • Преимущества:

  • повышается прочность бетона на сжатие от 40 до 60%;

  • повышается прочность бетона на растяжение при изгибе от 100 до 200% ( в зависимости от прочности матрицы);

  • прочность бетона на растяжение при раскалывании от 250-400;

  • повышается ударная прочность до 500%;

  • увеличивается износостойкость, устойчивость к истиранию и пылению до 100%;

  • увеличивается водонепроницаемость до 100%;

  • повышается морозостойкость до 200%.


5895327

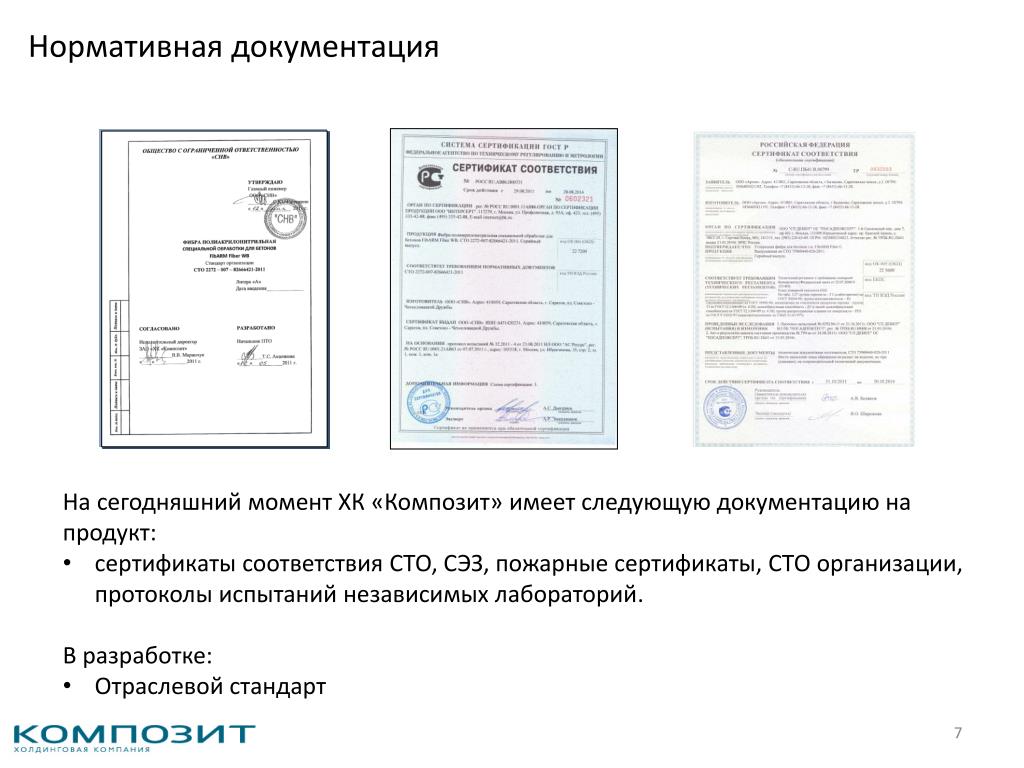

Нормативная документация

  • На сегодняшний момент ХК «Композит» имеет следующую документацию на продукт:

  • сертификаты соответствия СТО, СЭЗ, пожарные сертификаты, СТО организации, протоколы испытаний независимых лабораторий.

  • В разработке:

  • Отраслевой стандарт


5895327

Нормативно-техническая документация

  • Среди основных действующих нормативных документов на фибробетоны можно выделить следующие:

  • СТБ EN 14889-1-2009 Фибра для бетонов часть 1. Стальные волокна. Определения, технические требования и соответствие;

  • СТБ EN 14889-1-2009 Фибра для бетонов часть 2. Полимерные волокна. Определения, технические требования и соответствие;

  • СНиП 52-01-2003 Бетонные и железобетонные конструкции;

  • СНиП 2.03.03-85 Армоцементные конструкции;

  • ВСН 56-97 Проектирование и основные положения технологий производства фибробетонных конструкций;

  • DIN EN 14888-7 Содержание фибры в торкрет бетоне, DIN EN 512 Напорные трубы из фиброцемента

  • и др.

  • Наиболее близким нормативным документом для сравнения можно выделить ВСН 56-97, который регламентирует основные требования к проектированию, технологии бетонирования.


5895327

Конкурентное преимущество FibARM Fiber WB и FibARM Fiber С

  • FibARM Fiber С:

  • прочность УВ одинакова или выше прочности стальной фибры, что говорит о большом потенциале при создании высокопрочных фибробетонов;

  • за счет малого диаметра волокон достигается объемное армирование цементной матрицы на 2 и более порядка более, чем при армировании стальной фиброй. Таким образом, фибра быстрее включается в работу конструкции;

  • повышенная химическая стойкость, температуро-, свето- и атмосферостойкость позволяет использовать конструкции из фибробето­нов в химически агрессивных условиях эксплуата­ции;

  • получаемые конструкции из УВ имеют малую массу, при высоких физико-механических показателях, что снижает трудозатраты при изготовлении, монтаже и транспортировке.

  • FibARM Fiber WB:

  • благодаря варьированию длиной и диаметром и концентрацией фибры возможно регулировать конечные физико-механические свойства бетона;

  • абсолютная стойкость к воздействию различных агрессивных сред, совместимо с любыми химическими добавками в бетоны;

  • специально подобранные ПАВ для фибры позволяют ее использование как при сухом, так и при мокром замешивании, обеспечивая ее равномерное распределение в цементной матрице;

  • отсутствие расслаиваемости бетонной смеси, хорошая прокачиваемость и укладка.

  • гарантированное стабильное качество продукта.


5895327

Физико-механические характеристики фибробетона

Высокопрочный бетон

Изменение физико-механических свойств армированных бетонов в %, по сравнению с неармированным составом В35 F200 П3

Результаты совместных исследований с МГСУ, МИИТ


5895327

Физико-механические характеристики фибробетона

Высокопрочный бетон

  • повышается прочность на сжатие на 57% и прочность на растяжение при изгибе на 68%;

  • призменная прочность фибробетона повышается и составляет 88% по отношению к кубиковой прочности, в то время как у контрольного состава призменная прочность составляет 72% относительно кубиковой прочности;

  • фибробетон характеризуется формированием более плотной структуры, что подтверждается уменьшением водопоглощения на 38%;

  • долговечность бетона увеличивается, т.к. повышается водонепроницаемость на 2 ступени и морозостойкость на 33%.

Результаты совместных исследований с СПГУПС


5895327

Физико-механические характеристики фибробетона

Оценка ударной прочности

  • ударная прочность активированного бетона увеличивается примерно в 2 раза

Результаты совместных исследований с СПГУПС


5895327

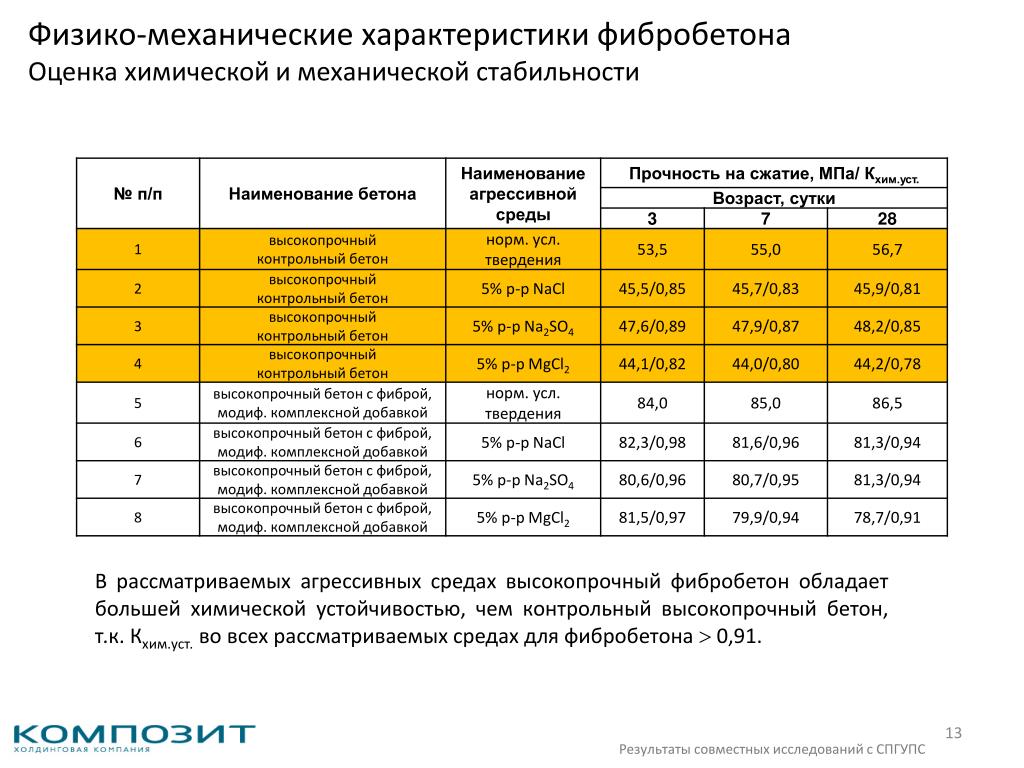

Физико-механические характеристики фибробетона

Оценка химической и механической стабильности

В рассматриваемых агрессивных средах высокопрочный фибробетон обладает большей химической устойчивостью, чем контрольный высокопрочный бетон, т.к. Кхим.уст. во всех рассматриваемых средах для фибробетона 0,91.

Результаты совместных исследований с СПГУПС


5895327

Технико-экономическое обоснование

Δ = 4857,5 - 4463,7 = 393,8 руб.

Прибыль для тяжелого бетона составит 8,1%.

Для небольшого завода мощностью 150 000 м3 в год или 500 м3/сутки составит 59 млн. рублей в год.

Результаты совместных исследований с СПГУПС


5895327

Бетон без фибры с сеткой усадочных трещин

h

Оценка эффективности применения фибры в бетонах

  • Стоимость вынужденного ремонта 1 м2 бетона В25 при его поверхностном растрескивании:

  • С применением ремонтных составов с быстрым набором прочности при различной глубине растрескивания (h)


5895327

Состав и изготовление фибробетона

Дозирование и смешивание

  • Добавление фибры при замесе небольшого объема бетона:

  • Разъединение при помощи сжатого воздуха и вдувания в барабан на бетонную смесь

  • Вращение барабана миксера с наибольшей скоростью

  • Минимальное время смешивания > 5 мин.

  • Добавление фибры при изготовлении большого объема бетона:

  • Введение непосредственно через транспортер с заполнителем! в бетоносмеситель

  • При необходимости также вручную (целые упаковочные единицы)

  • Минимальное время смешивания > 1-2 минут


5895327

Состав и изготовление фибробетона

Уплотнение бетонной смеси

Предотвращение комкования, а также полное диспергирование введенной фибры

при уплотнении глубинными и поверхностными вибраторами (не слишком интенсивное / продолжительное уплотнение).


5895327

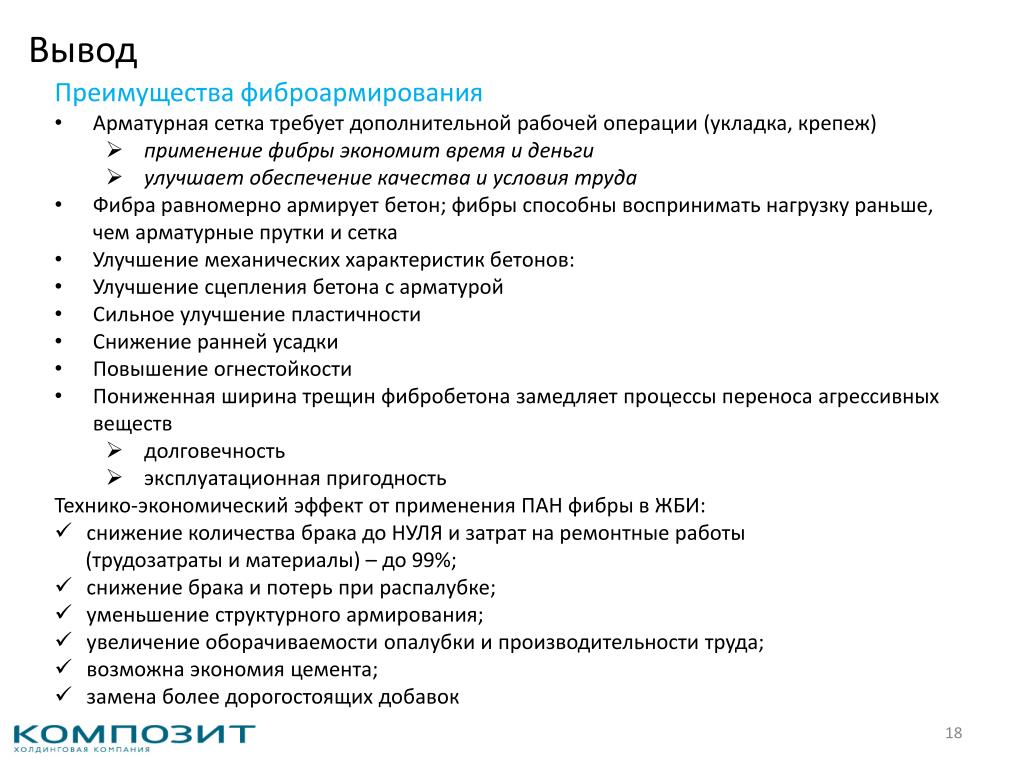

Вывод

  • Преимущества фиброармирования

  • Арматурная сетка требует дополнительной рабочей операции (укладка, крепеж)

    • применение фибры экономит время и деньги

    • улучшает обеспечение качества и условия труда

  • Фибра равномерно армирует бетон; фибры способны воспринимать нагрузку раньше, чем арматурные прутки и сетка

  • Улучшение механических характеристик бетонов:

  • Улучшение сцепления бетона с арматурой

  • Сильное улучшение пластичности

  • Снижение ранней усадки

  • Повышение огнестойкости

  • Пониженная ширина трещин фибробетона замедляет процессы переноса агрессивных веществ

    • долговечность

    • эксплуатационная пригодность

  • Технико-экономический эффект от применения ПАН фибры в ЖБИ:

  • снижение количества брака до НУЛЯ и затрат на ремонтные работы

  • (трудозатраты и материалы) – до 99%;

  • снижение брака и потерь при распалубке;

  • уменьшение структурного армирования;

  • увеличение оборачиваемости опалубки и производительности труда;

  • возможна экономия цемента;

  • замена более дорогостоящих добавок
