BUSES DEL SISTEMA

1. BUSES DEL SISTEMA Anastasia del Pino Ramos Mayor Nayarit Santana Pacheco

2. MODULO ANTERIOR (sobre buses) • Estructura • Elementos de Diseño • Arbitraje • etc

3. Estructura del Tema • Conceptos Generales • Front-Side Bus • Bus de Memoria • Buses de E/S • Bus ISA • Bus Micro Channel • Bus EISA • Buses Locales • VESA Local Bus • Bus PCI • Bus AGP • Bus PCI Express

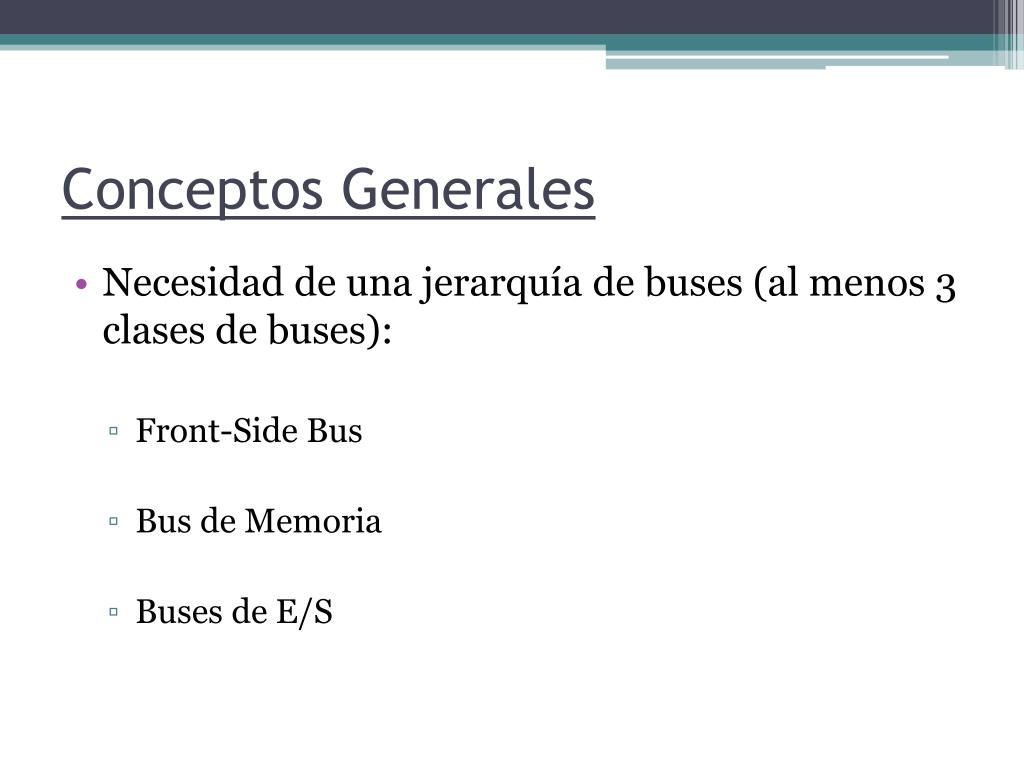

4. Conceptos Generales • Necesidad de una jerarquía de buses (al menos 3 clases de buses): • Front-Side Bus • Bus de Memoria • Buses de E/S

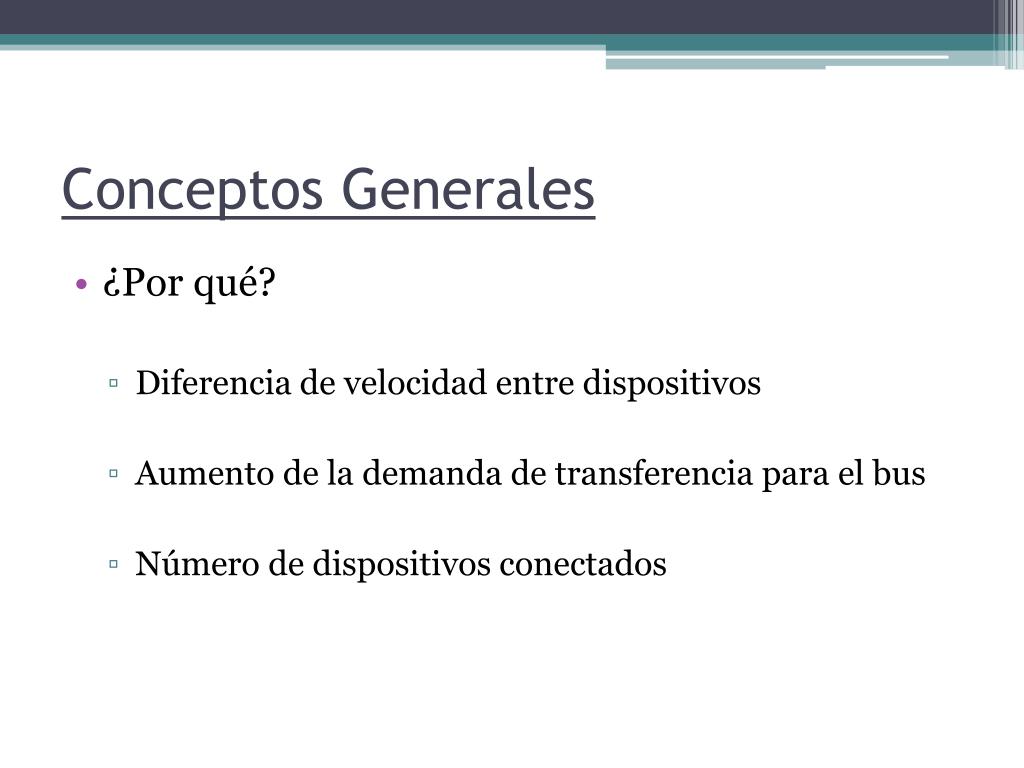

5. Conceptos Generales • ¿Por qué? • Diferencia de velocidad entre dispositivos • Aumento de la demanda de transferencia para el bus • Número de dispositivos conectados

6. Estructura del Tema • Conceptos Generales • Front-Side Bus • Bus de Memoria • Buses de E/S • Bus ISA • Bus Micro Channel • Bus EISA • Buses Locales • VESA Local Bus • Bus PCI • Bus AGP • Bus PCI Express

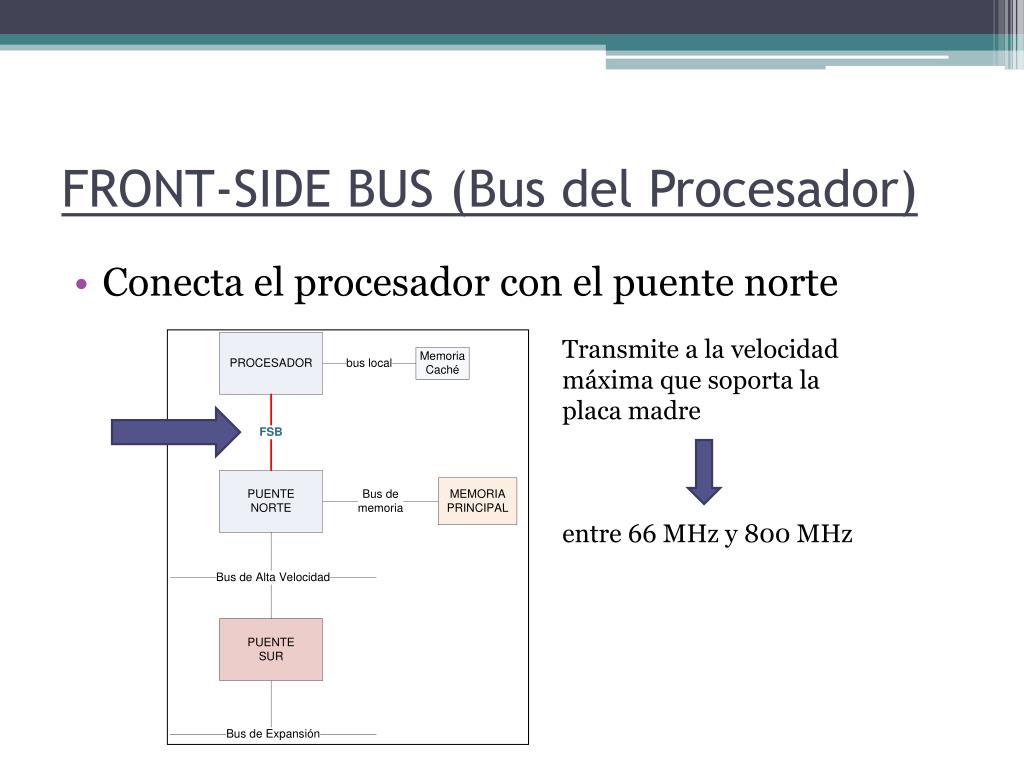

7. FRONT-SIDE BUS (Bus del Procesador) • Conecta el procesador con el puente norte Transmite a la velocidad máxima que soporta la placa madre entre 66 MHz y 800 MHz

8. BUS DE MEMORIA • Conecta el procesador con la memoria principal a través del puente norte Velocidad de transferencia en función del tipo de memoria para el que haya sido diseñado el chip Mejor opción: la misma velocidad que el FSB

9. Estructura del Tema • Conceptos Generales • Front-Side Bus • Bus de Memoria • Buses de E/S • Bus ISA • Bus Micro Channel • Bus EISA • Buses Locales • VESA Local Bus • Bus PCI • Bus AGP • Bus PCI Express

10. BUSES DE E/S • Existen diversos tipos • Su existencia permite ampliar la funcionalidad del pc • Algunas extensiones vienen incluidas en la placa madre: interfaces IDE, puertos USB, puertos serie, puerto paralelo, etc.

11. BUS ISA • ISA = IndustryStandarArchitecture • Creado en el 1981 • Bus de 8 bits (4,77MHz) Se extiende a bus de 16 bits (8,33 MHz) • En desuso desde los 90’s

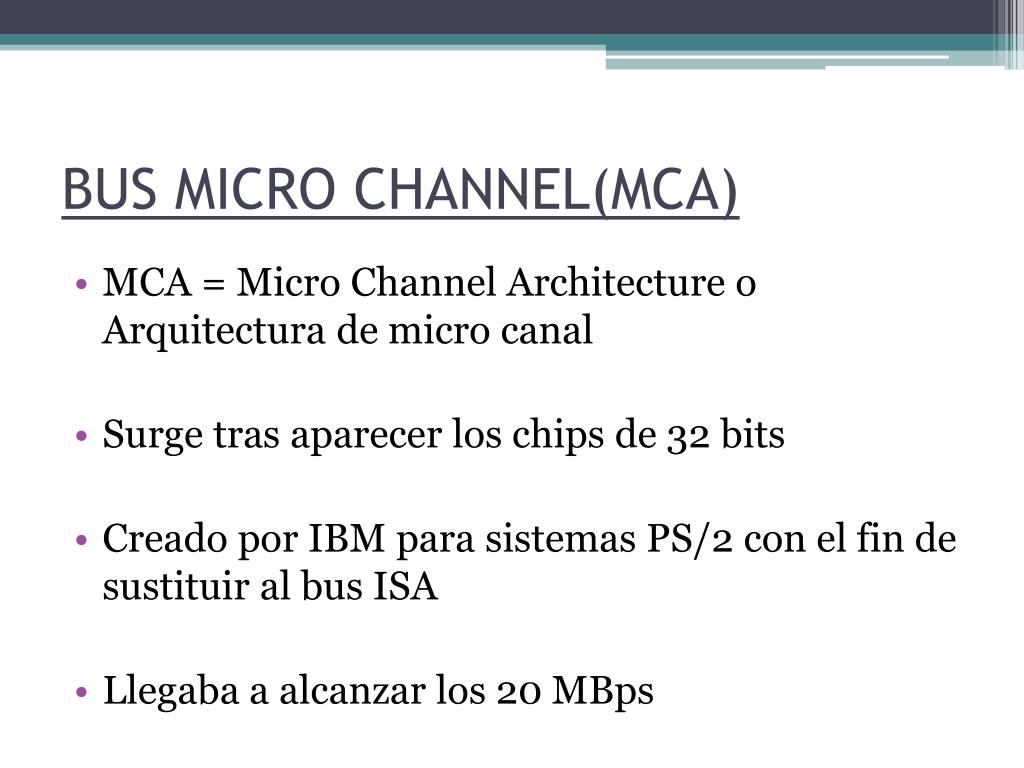

12. BUS MICRO CHANNEL(MCA) • MCA = Micro ChannelArchitecture o Arquitectura de micro canal • Surge tras aparecer los chips de 32 bits • Creado por IBM para sistemas PS/2 con el fin de sustituir al bus ISA • Llegaba a alcanzar los 20 MBps

13. BUS EISA • EISA = Extended Industry Estándar Architecture • Creado en 1988 por un grupo de compañías, principalmente Compaq • Se pretendía evitar el monopolio creado por IBM con el MCA • Compatible con ISA , esto le obligó a funcionar a 8,33 MHz

14. Estructura del Tema • Conceptos Generales • Front-Side Bus • Bus de Memoria • Buses de E/S • Bus ISA • Bus Micro Channel • Bus EISA • Buses Locales • VESA Local Bus • Bus PCI • Bus AGP • Bus PCI Express

15. BUSES LOCALES • Relativamente lentos Solución: mover ranuras de E/S hacia la zona donde el bus es local a la CPU

16. BUS LOCAL VESA • Creado por el comité: Video ElectronicsStandardsAsociation • Bus de 32 bits • Compatible con ISA • Diseño demasiado ligado al procesador 486 • Diseñado para velocidad máxima de 33 MHz (133 MBps), ancho de banda del primer 486

17. BUS PCI • PCI = Peripheral ComponentInterconnect • Desarrollado por Intel en 1992 surge como alternativa al bus EISA • No es un bus local, es un bus intermedio • Tamaño: 32 bits (33MHz), 64 bits (66 MHz y hasta 533 MHz)

18. BUS AGP • AGP = AcceleratedGraphics Port o Puerto de Gráficos Acelerado • Diseñado a mediados de los 90’s y ya en desuso • Da soporte de alto rendimiento a gráficos y vídeo • Conectado directamente al FSB y funciona a la misma frecuencia

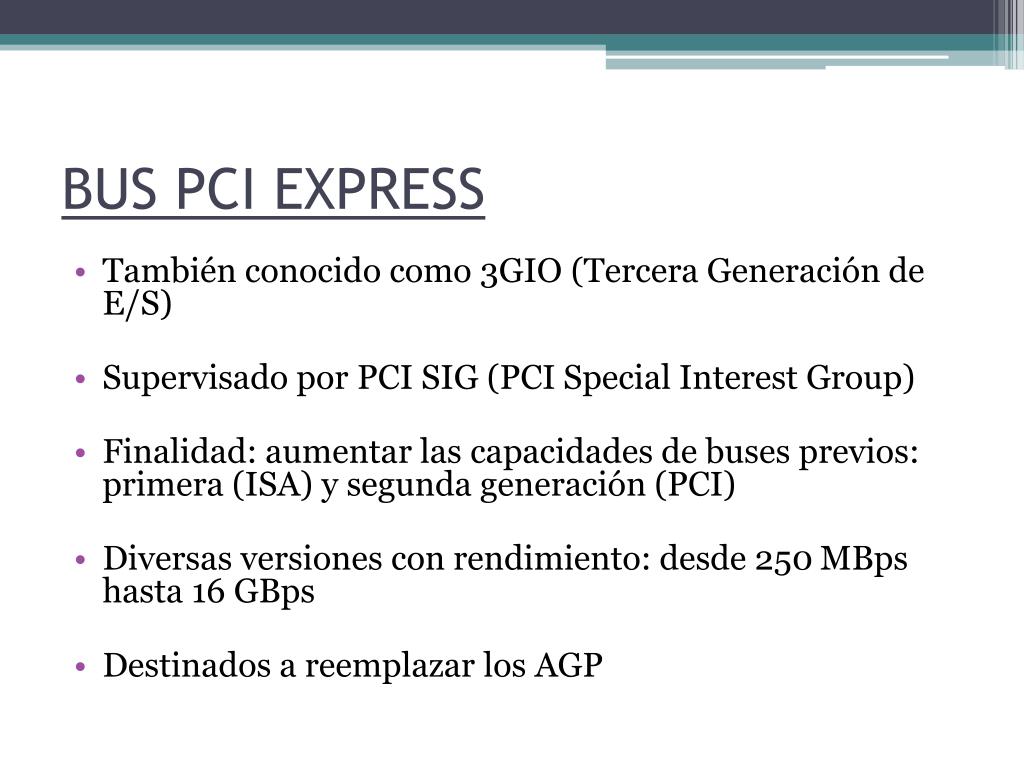

19. BUS PCI EXPRESS • También conocido como 3GIO (Tercera Generación de E/S) • Supervisado por PCI SIG (PCI SpecialInterestGroup) • Finalidad: aumentar las capacidades de buses previos: primera (ISA) y segunda generación (PCI) • Diversas versiones con rendimiento: desde 250 MBps hasta 16 GBps • Destinados a reemplazar los AGP

20. TENDENCIAS ACTUALES (i7 de Intel) • Se elimina el bus de memoria que conecta el procesador con el chipset. En las placas con el X58 ahora la memoria y el procesador interactúan directamente, sin buses ni controladores de por medio. Esto debería mejorar la velocidad de una forma bastante notable. • Se mantiene la compatibilidad con interfaces PCI-Express 2.0 • Intel elimina el FSB, Front Side Bus, del procesador, y lo cambia por QuickPath, teóricamente más rápido y eficiente.
