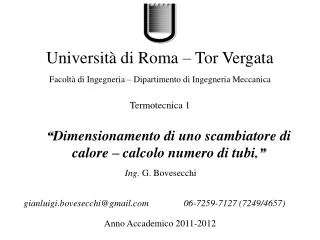

  1. Università di Roma – Tor Vergata Facoltà di Ingegneria – Dipartimento di Ingegneria Meccanica Termotecnica 1 “Dimensionamento di unoscambiatore di calore – calcolonumero di tubi.” Ing. G. Bovesecchi gianluigi.bovesecchi@gmail.com 06-7259-7127 (7249/4657) Anno Accademico 2011-2012

  2. Dimensionamento di unoscambiatore di calore– numerotubi

  3. Dimensionamento di unoscambiatore di calore– numerotubi

  4. Dimensionamento di unoscambiatore di calore– numerotubi Una portata d’acqua calda di 13.61 kg∙s-1deve essere raffreddata da 90°C a 54°C. E’ quindi necessario dimensionare uno scambiatore di calore del tipo di quello riportato nel grafico allegato. L’acqua calda viene fatta passare dal lato tubi, mentre dal lato mantello entra una portata di acqua fredda a 50°C che esce a 64°C. Determinare il flusso termico scambiato, la portata di acqua fredda e la superficie totale di scambio sapendo che il coefficiente di scambio convettivo per l’acqua fredda è di 3527 W∙m-2∙K-1, mentre quello dell’acqua calda vale 5842 W∙m-2∙K-1. Lo scambiatore è realizzato con tubi in acciaio (λ=35 W∙m-1∙K-1) di diametro interno di 28 mm ed esterno di 34 mm. Calcolare infine il numero di tubi sapendo che la lunghezza dello scambiatore è di 3m.

  5. Dimensionamento di unoscambiatore di calore– numerotubi Iniziamo con il calcolo di R:

  6. Dimensionamento di unoscambiatore di calore– numerotubi

  7. Dimensionamento di unoscambiatore di calore– numerotubi
