Anglicky v odborn ch p edm tech support of teaching technical subjects in english

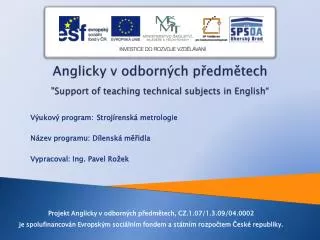

Anglicky v odborných předmětech"Support ofteachingtechnicalsubjects in English“

Výukový program: Strojírenská metrologie

Název programu:Dílenská měřidla

Vypracoval:Ing. Pavel Rožek

Projekt Anglicky v odborných předmětech, CZ.1.07/1.3.09/04.0002

je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.



Zt lesn n d lkov m ry
Ztělesněné délkové míry

  • Koncové míry

    základní měrky, mezní kalibry, měřicí trny, referenční (nastavovací) kroužky apod.

  • Čárkové míry

    ocelová měřítka, měřická pásma, ocelové stáčecí metry apod.


Posuvn m idla
Posuvná měřidla

  • Posuvná měřidla představují rozsáhlou skupinu jednoduchých měřidel.

  • Mezi posuvná měřidla patří posuvná měřítka, posuvné hloubkoměry a posuvné výškoměry

  • Jsou univerzální, slouží k měření průměrů hřídelů a děr, vzdáleností, roztečí a hloubek a k měření geometrických úchylek.


Posuvn m idla1
Posuvná měřidla

  • Posuvné měřítko s noniusem

    Nonická diference je 0,1 mm, 0,05 mm nebo 0,02 mm.

  • Posuvky s číselníkovým úchylkoměrem

    Dělení sutupnice kruhového číselníku je 0,05 mm, 0,02 mm nebo 0,01 mm.

  • Digitální posuvné měřítko

    má elektronický odměřovací systém, měřená hodnota se čte na displeji s číslicovým krokem 0,01 mm.

  • Digitální posuvný hloubkoměr


V kom ry
Výškoměry

  • Výškoměry jsou přístroje se svislou osou měření,

  • Posuvný výškoměr

    používají se pro nenáročné kontrolní operace a orýsování,

  • Univerzální výškoměr

    slouží při náročné kontrole složitých, skříňových součástí. Umožňuje vyhodnocovat výsledky měření ve dvou souřadnicích.


Mikrometrick m idla
Mikrometrická měřidla

Jsou přístroje pro měření vnějších i vnitřních rozměrů. Měřicím prvkem je mikrometrický šroub (měřicí vřeteno).

  • Třmenový mikrometr

    - měřicí rozsah je 25 mm,

    - měřicí síla je 5 N až 10 N,

  • Provedení třmenových mikrometrů:

    - mikrometry na drát,

    - mikrometry na měření závitů,

    - mikrometry na měření ozubení

  • Mikrometr s číselníkovým úchylkoměrem

    (pasametr)


Dal mikrometrick m idla
Další mikrometrická měřidla

  • Samostředící dvoudotekový dutinoměr

    (pro přesná měření vnitřních otvorů)

  • Samostředící třídotekový dutinoměr

  • Digitální dutinoměr

    (pro přesná měření vnitřních otvorů)


Chylkom ry
Úchylkoměry

  • Jsou měřidla, u kterých se převádí zdvih měřicí tyčky převodovým mechanizmem na stupnici úchylkoměru.

  • Podle druhu převodového mechanizmu se člení na:

    - úchylkoměry s převodem mechanickým,

    - úchylkoměry s převodem mechanickooptickým,

    - úchylkoměry s převodem pneumatickým,

    - úchylkoměry s převodem elektrickým.


Chylkom ry1
Úchylkoměry

Číselníkové úchylkoměry se používají pro:

  • měření úchylek kontrolovaného rozměru od jmenovitého nebo nastaveného rozměru

  • měření úchylek tvaru a polohy (obvodové a čelní házení)

  • vyrovnání součástí do předepsané nebo určené polohy při obrábění nebo měření


M ic z kladny
Měřicí základny

  • Měřicí stůl

    pro číselníkové úchylkoměry, páčkové úchylkoměry, indikátory a měřicí sondy

  • Přístroj na kontrolu obvodového házení

    pro rychlou a snadnou kontrolu obvodového házení


Ot zka 1
Otázka č. 1:

Vyjmenuj alespoň tři posuvná měřidla a uveď jejich využití v praxi.

Otázka č. 2:

K čemu slouží přístroj na kontrolu obvodového házení?


Pou it literatura
Použitá literatura

  • NENÁHLO, Čeněk. Měření geometrických veličin. 1. Praha: ČMS, 2005. 207 s.

  • Mahr, MINIKATALOG – VÝROBNÍ MĚŘICÍ TECHNIKA
