Presentation Transcript


3862654

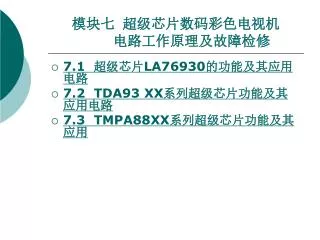

模块七超级芯片数码彩色电视机 电路工作原理及故障检修

  • 7.1 超级芯片LA76930的功能及其应用电路

  • 7.2 TDA93 XX系列超级芯片功能及其应用电路

  • 7.3 TMPA88XX系列超级芯片功能及其应用


7 1 la76930

7.1 超级芯片LA76930的功能及其应用电路

  • [教学目的]超级芯片LA76930彩电主要电路工作原理及工作检修方法。

  • 7.1.1 LA76930的功能

  • LA76930是彩色电视信号处理超级单芯片集成电路,将CPU和小信号处理电路集成在一起。内置电路有:彩色通道、亮度通道、中频通道、行/场振荡电路等,采用中频锁相环和行频锁相环技术,内置的CPU通过内部I/O接口电路实现控制功能。

  • LA76930的引脚功能及典型电压、电阻值如表7-1所列,表中也给出了其工作时典型的电压值,以及非工作状态下各个引脚对地的电阻值(在路测量),可供检修时参考。

下一页

返回


7 1 la769301

7.1 超级芯片LA76930的功能及其应用电路

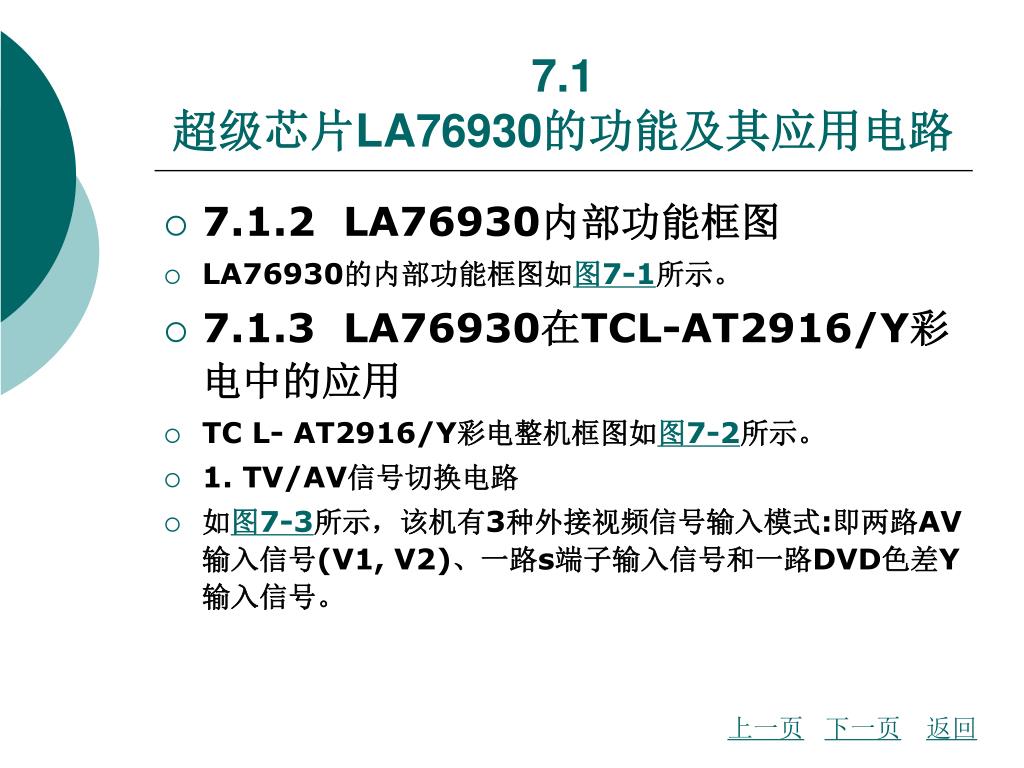

  • 7.1.2 LA76930内部功能框图

  • LA76930的内部功能框图如图7-1所示。

  • 7.1.3 LA76930在TCL-AT2916/Y彩电中的应用

  • TC L- AT2916/Y彩电整机框图如图7-2所示。

  • 1. TV/AV信号切换电路

  • 如图7-3所示,该机有3种外接视频信号输入模式:即两路AV输入信号(V1, V2)、一路s端子输入信号和一路DVD色差Y输入信号。

上一页

下一页

返回


7 1 la769302

7.1 超级芯片LA76930的功能及其应用电路

  • TV/AV切换电路采用IC901 (4502)芯片作为模拟信号电子开关,它用于AV1/AV2/S端子DVD-Y信号切换,通过IC201 (LA76930)的23脚、24脚发出切换控制电平,分别送到IC901的9脚、10脚,内部开关接通后,输出相应的视频信号。各路输入信号的切换输出情况具体如下。

上一页

下一页

返回


7 1 la769303

7.1 超级芯片LA76930的功能及其应用电路

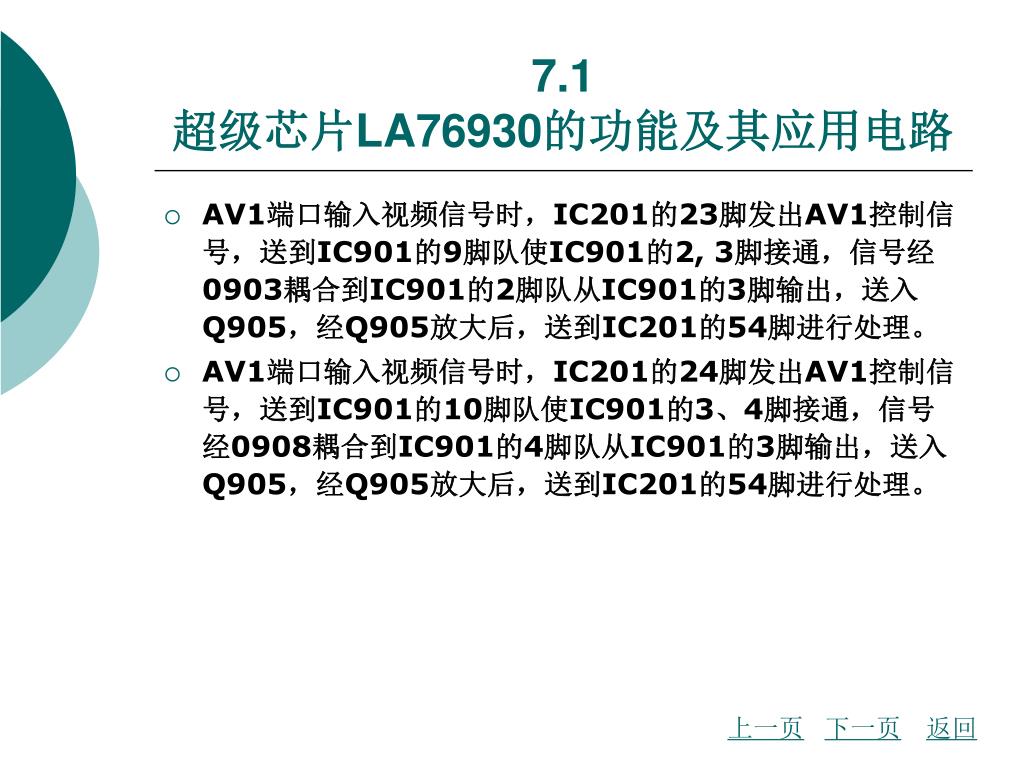

  • AV1端口输入视频信号时,IC201的23脚发出AV1控制信号,送到IC901的9脚队使IC901的2, 3脚接通,信号经0903耦合到IC901的2脚队从IC901的3脚输出,送入Q905,经Q905放大后,送到IC201的54脚进行处理。

  • AV1端口输入视频信号时,IC201的24脚发出AV1控制信号,送到IC901的10脚队使IC901的3、4脚接通,信号经0908耦合到IC901的4脚队从IC901的3脚输出,送入Q905,经Q905放大后,送到IC201的54脚进行处理。

上一页

下一页

返回


7 1 la769304

7.1 超级芯片LA76930的功能及其应用电路

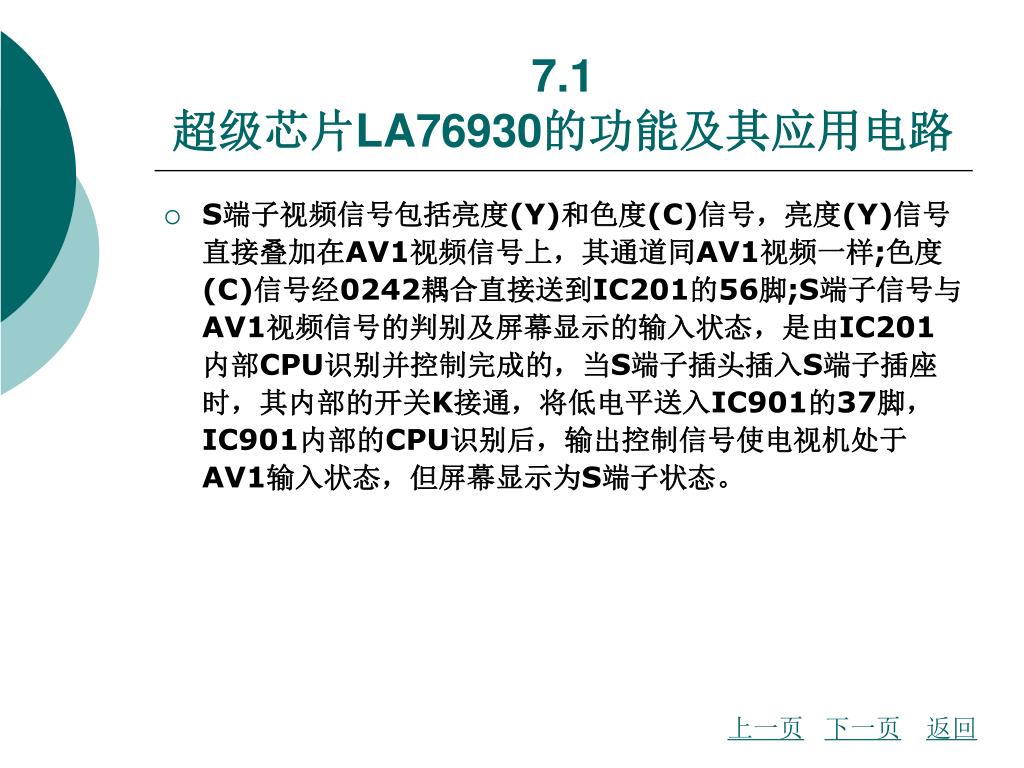

  • S端子视频信号包括亮度(Y)和色度(C)信号,亮度(Y)信号直接叠加在AV1视频信号上,其通道同AV1视频一样;色度(C)信号经0242耦合直接送到IC201的56脚;S端子信号与AV1视频信号的判别及屏幕显示的输入状态,是由IC201内部CPU识别并控制完成的,当S端子插头插入S端子插座时,其内部的开关K接通,将低电平送入IC901的37脚,IC901内部的CPU识别后,输出控制信号使电视机处于AV1输入状态,但屏幕显示为S端子状态。

上一页

下一页

返回


7 1 la769305

7.1 超级芯片LA76930的功能及其应用电路

  • DVD接口输入Y, Cr, Cb色差信号,Y信号经0934耦合后加到IC901的54脚IC901的3, 5脚接通,信号由的IC901的3脚输出,经Q905放大,送入IC201的54脚;Cr红色差信号经0910耦合后加至IC201的51脚队Cb蓝色差信号经0912耦合到IC201的49脚。

  • 2.Y/C信号分离电路

  • 如图7-4所示,彩色解码电路由IC201 (LA76930)的50脚外接的4. 43 MHz晶体,IC201的51脚、49脚、56脚外接的输入信号以及IC201内部彩色通道组成。

上一页

下一页

返回


7 1 la769306

7.1 超级芯片LA76930的功能及其应用电路

  • 复合视频信号(CVBS从IC201的60脚输出,经过Q208放大,送到IC901(4502)的12脚,经过IC901内部开关转换,从IC901的13脚输出,再经过Q901放大,0911耦合到IC201的54脚,IC201内部钳位电路恢复基色信号的直流分量,经过视频开关进入带通滤波器,将色度信号吸收掉,分离出亮度信号,送入UV/Y开关进行切换。其次送入IC201 (LA76930)的54脚复合视频信号,经过色度通道的带通滤波器选出色度信号,同时也将该频段内的亮度信号选出。

上一页

下一页

返回


7 1 la769307

7.1 超级芯片LA76930的功能及其应用电路

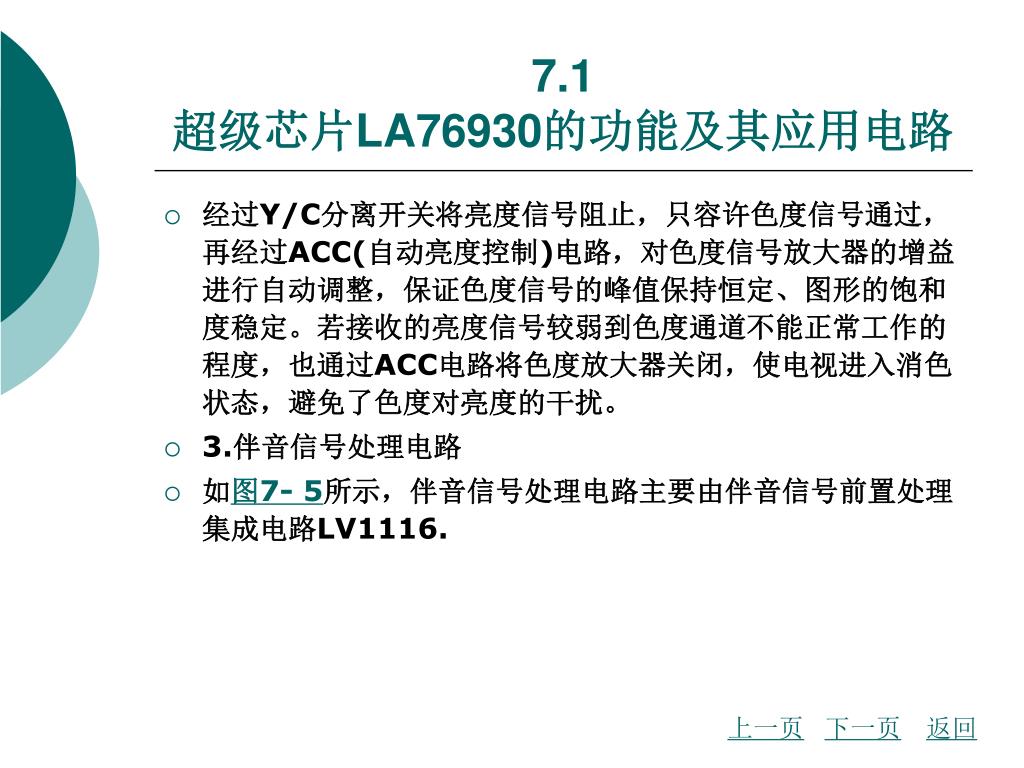

  • 经过Y/C分离开关将亮度信号阻止,只容许色度信号通过,再经过ACC(自动亮度控制)电路,对色度信号放大器的增益进行自动调整,保证色度信号的峰值保持恒定、图形的饱和度稳定。若接收的亮度信号较弱到色度通道不能正常工作的程度,也通过ACC电路将色度放大器关闭,使电视进入消色状态,避免了色度对亮度的干扰。

  • 3.伴音信号处理电路

  • 如图7- 5所示,伴音信号处理电路主要由伴音信号前置处理集成电路LV1116.

上一页

下一页

返回


7 1 la769308

7.1 超级芯片LA76930的功能及其应用电路

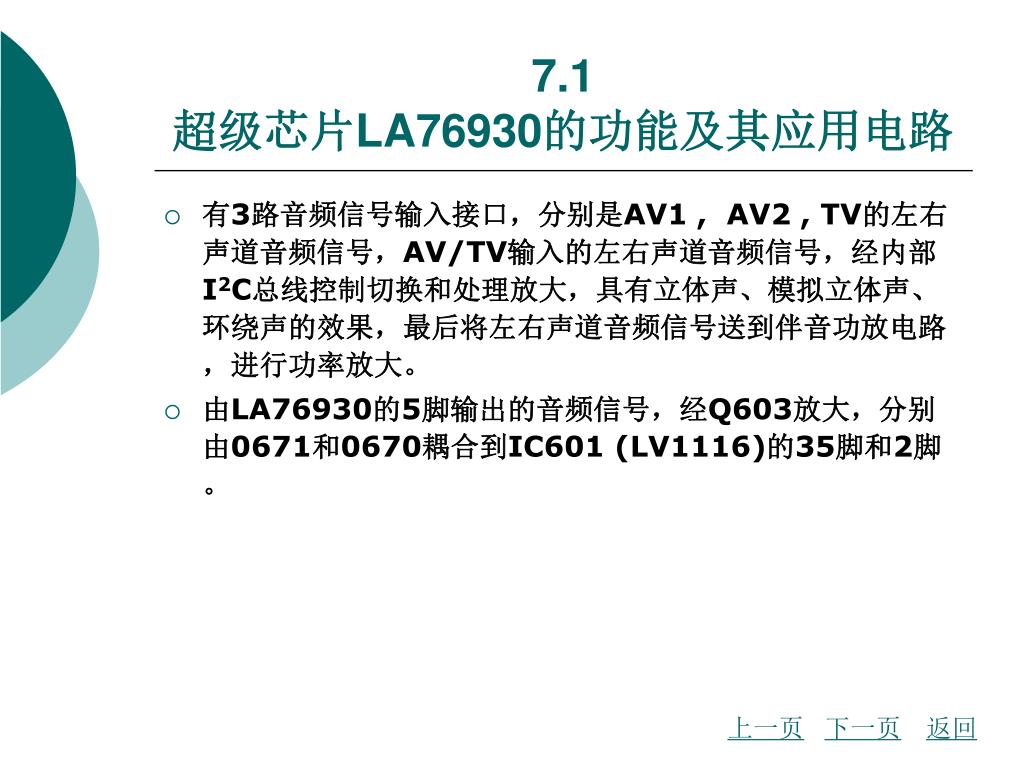

  • 有3路音频信号输入接口,分别是AV1 , AV2 , TV的左右声道音频信号,AV/TV输入的左右声道音频信号,经内部I2C总线控制切换和处理放大,具有立体声、模拟立体声、环绕声的效果,最后将左右声道音频信号送到伴音功放电路,进行功率放大。

  • 由LA76930的5脚输出的音频信号,经Q603放大,分别由0671和0670耦合到IC601 (LV1116)的35脚和2脚。

上一页

下一页

返回


7 1 la769309

7.1 超级芯片LA76930的功能及其应用电路

  • AV端子音频信号输入流程是:AV1左声道经0699耦合到IC601的34脚,右声道经0672耦合到IC601的3脚;AV2左声道经0698耦合到IC601的33脚,右声道经0673耦合到IC601的4脚。AV音频信号进入IC601内部进行转换和放大处理后,由IC601的23脚输出左声道信号,14脚输出右声道信号,送入伴音功放电路。

上一页

下一页

返回


7 1 la7693010

7.1 超级芯片LA76930的功能及其应用电路

  • 4.枕形校正电路

  • 如图7-6所示,由IC201 (LA76930)的15脚输出东西(E/W)校正抛物波,经8288加到Q412基极,Q412和Q413组成差动放大电路,该电路具有极强的温度补偿特性。放大后的抛物波送到驱动管Q414放大,经过8415加到0413上形成场频抛物波电压,去行扫描电流。当Q414的集电极输出带直流成分的抛物波,经8415 , 0416 , L413加到阻尼二极管D412, D413时,被行扫描电流调制成下凹的调制电压,由于行输出管Q411的集电极为等幅的行逆程峰脉冲,其直流电平为固定的+140 V 。

上一页

下一页

返回


7 1 la7693011

7.1 超级芯片LA76930的功能及其应用电路

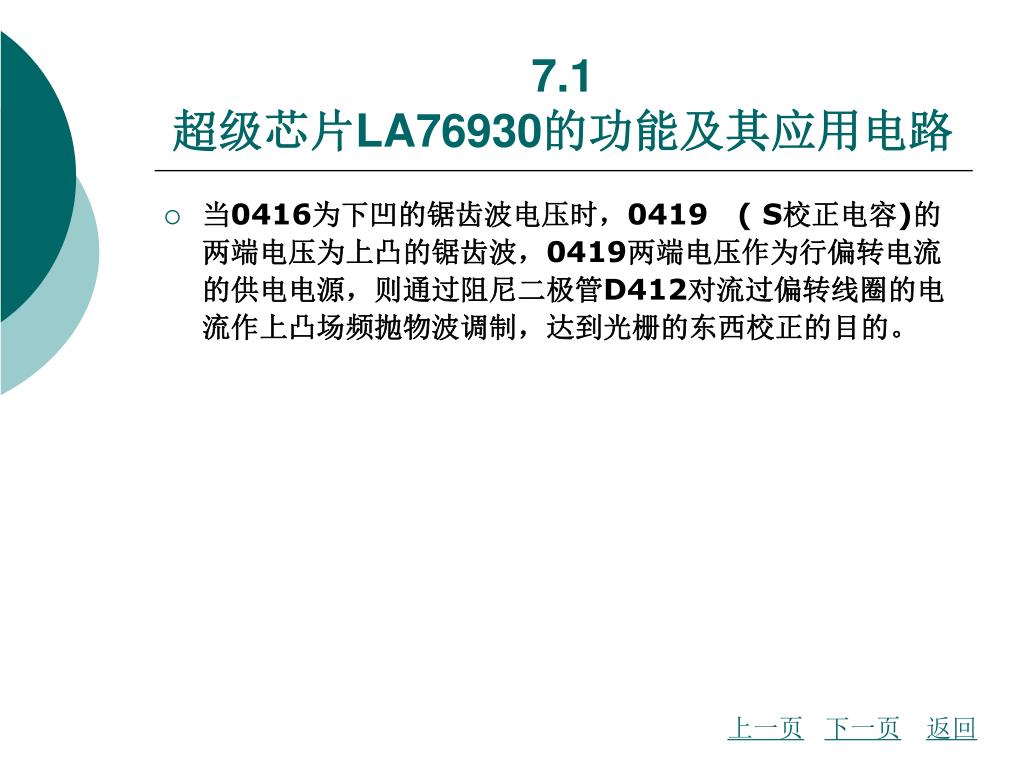

  • 当0416为下凹的锯齿波电压时,0419 ( S校正电容)的两端电压为上凸的锯齿波,0419两端电压作为行偏转电流的供电电源,则通过阻尼二极管D412对流过偏转线圈的电流作上凸场频抛物波调制,达到光栅的东西校正的目的。

上一页

下一页

返回


7 1 la7693012

7.1 超级芯片LA76930的功能及其应用电路

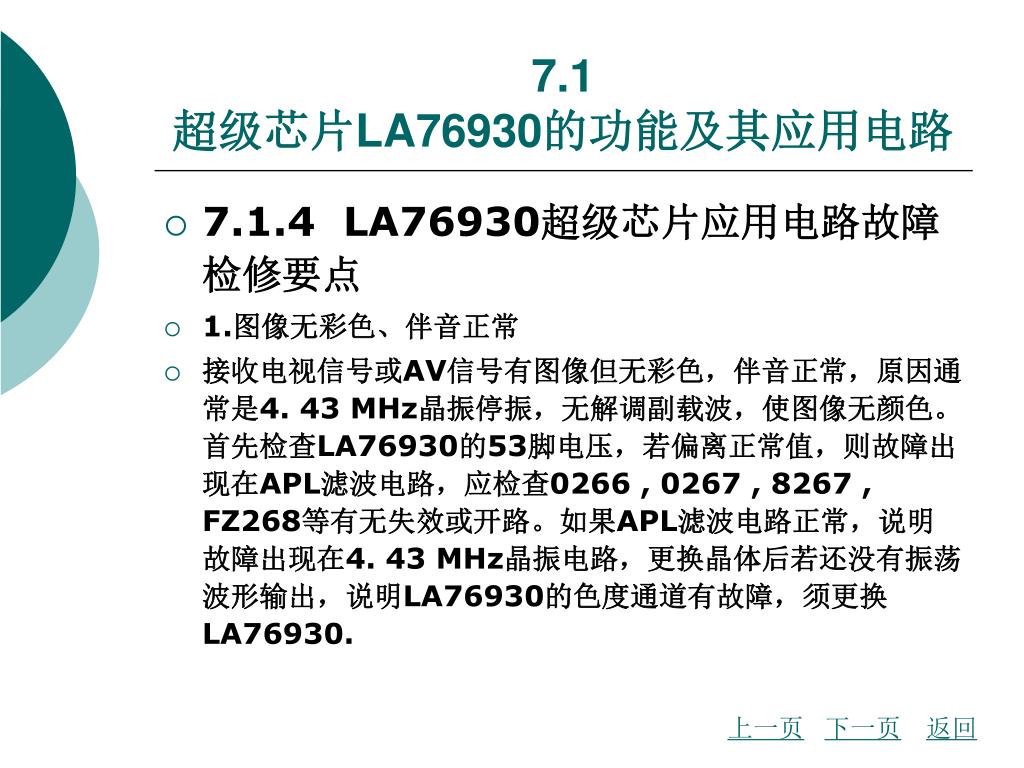

  • 7.1.4 LA76930超级芯片应用电路故障检修要点

  • 1.图像无彩色、伴音正常

  • 接收电视信号或AV信号有图像但无彩色,伴音正常,原因通常是4. 43 MHz晶振停振,无解调副载波,使图像无颜色。首先检查LA76930的53脚电压,若偏离正常值,则故障出现在APL滤波电路,应检查0266 , 0267 , 8267 , FZ268等有无失效或开路。如果APL滤波电路正常,说明故障出现在4. 43 MHz晶振电路,更换晶体后若还没有振荡波形输出,说明LA76930的色度通道有故障,须更换LA76930.

上一页

下一页

返回


7 1 la7693013

7.1 超级芯片LA76930的功能及其应用电路

  • 2.无亮度信号

  • 接收电视信号或AV信号,有图像,但图像暗、模糊、色彩淡,对比度差且调节不起作用。能显示彩色图像,说明公共通道及色度通道工作正常,而光栅亮度暗,对比度差和图像模糊,说明故障出现在亮度通道。亮度通道主要在LA76930内,视频信号从LA76930的60脚输出,经Q208放大,再经Q901,0911送到LA76930的54脚。如果亮度调节功能正常,说明亮度通道的直流耦合正常,该直流耦合在LA76930内部,应着重检查外围电路:ABL和黑电平检测控制。但如亮度调节功不正常,说明LA76930亮度通道已经失效,需要更换LA76930。

上一页

下一页

返回


7 1 la7693014

7.1 超级芯片LA76930的功能及其应用电路

  • 3.水平一条亮线

  • 屏幕有水平亮线,说明行扫描电路、显像管附属电路工作正常,故障在于场扫描电路,其中场扫描输出集成块IC301损坏比较常见。在场扫描电路中,有很强的交直流反馈信号,直流工作点相互牵连,一处有故障造成整个场扫描电路工作不正常。再用万用表检测各点的直流电压,很难确定故障是位于场输出电路,还是位于场振荡电路。现介绍一种简便的方法,可以判断故障是否在场输出电路。

上一页

下一页

返回


7 1 la7693015

7.1 超级芯片LA76930的功能及其应用电路

  • 先将LA76930的17脚(场锯齿脉冲信号输出)断开,使场输出集成块IC301的1脚无场振荡信号输入,然后用万用表Rx1k档红表笔接地,黑表笔反复接触场输出集成块IC301的1脚,相当于入为给输出级加低频脉冲信号,如果水平亮线能够上下闪动并有所张开,说明场输出集成块IC301正常,故障在LA76930及外围电路,否则说明故障在于输出集成块IC301或者其供电电路。

上一页

下一页

返回


7 1 la7693016

7.1 超级芯片LA76930的功能及其应用电路

  • 7.1.5实训超级单芯片LA76930的关键点波形、电压测量

  • [实训目的]

  • (1)掌握LA76930超级芯片的关键点波形。

  • (2)掌握AV/TV切换电路的控制电压检测方法。

  • [实训器材]

  • TC L- AT2916/Y型彩色电视机、示波器、万用表。

上一页

下一页

返回


7 1 la7693017

7.1 超级芯片LA76930的功能及其应用电路

  • [实训内容]

  • (1)视频输出信号波形的观察。

  • (2)场振荡和场输出波形的测量。

  • (3) R-OUT, G-OUT, B-OUT波形的观察。

上一页

下一页

返回


7 1 la7693018

7.1 超级芯片LA76930的功能及其应用电路

  • 本课题小结

  • (1) LA76930是将CPU和小信号处理电路集成在一起的超级单芯片集成电路,内置电路包括:彩色通道、亮度通道、中频通道、行/场振荡电路等。

  • (2)在TCL-AT2916/Y型彩电中,IC901 (4502)芯片作为TV/AV电路的模拟信号电子开关,它受IC201 (LA76930)的23脚、24脚输出的切换电平控制。Y/C信号分离电路主要由IC201 (LA76930)及外围电路组成。集成电路LV1116主要完成AV/TV左右声道音频切换、立体声和环绕声等处理,伴音功放主要由集成电路TDA7266完成。

返回

上一页


7 2 tda93 xx

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • [教学目的]TDA93XX系列超级芯片彩电主要电路工作原理及工作检修方法。

  • 7.2.1 TDA93XX系列超级芯片的功能

  • TDA93XX系列超级芯片主要包括TDA9370 , TDA9373 , TDA9380 ,TDA9381 , TDA9383等型号,它们的主要功能及差异如表7-2所列。由表可以看出,TDA9370 , TDA9380及TDA9381内部未含枕形校正电路,故常用于小屏幕彩色电视机。而TDA9373和TDA9381内部含有枕形校正电路,主要应用于大屏幕电视机。当然TDA9370 , TDA9380及TDA9381也可以用于大屏幕彩电,但要加上抛物波形成电路。

下一页

返回


7 2 tda93 xx1

7.2 TDA93 XX系列超级芯片功能及其应用电路

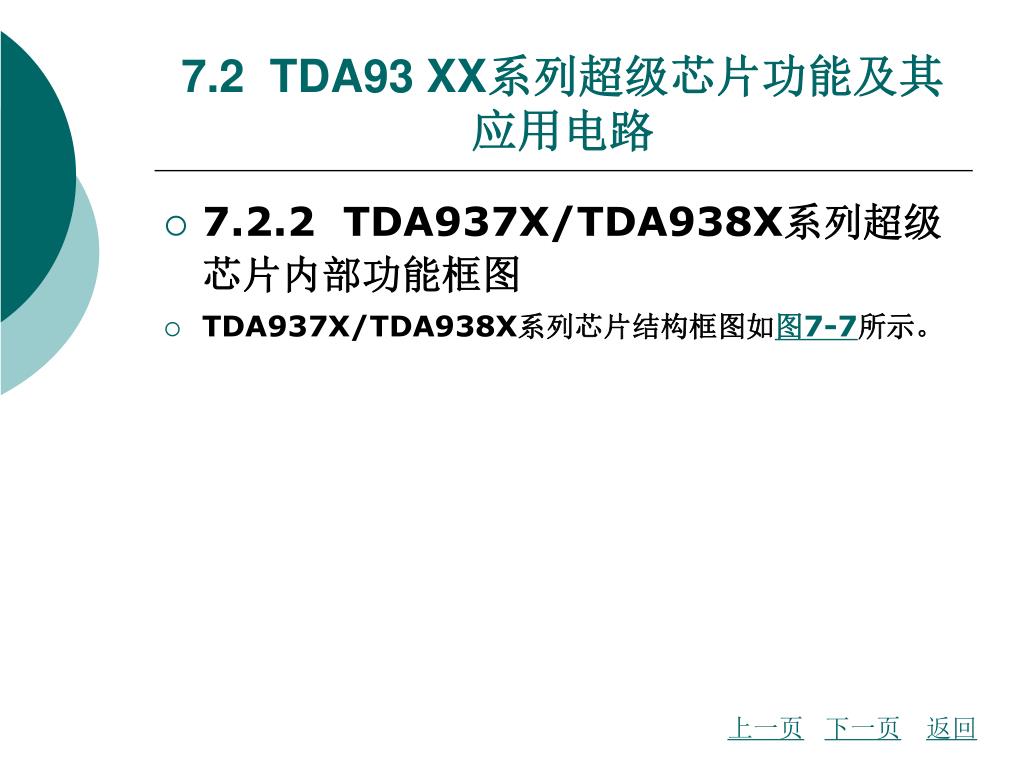

  • 7.2.2 TDA937X/TDA938X系列超级芯片内部功能框图

  • TDA937X/TDA938X系列芯片结构框图如图7-7所示。

上一页

下一页

返回


7 2 tda93 xx2

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • 7.2.3 TDA9383在TCL大屏幕彩电中的应用

  • 1. TCL "U”系列彩电介绍

  • TCL "U”系列彩电是TCL公司推出的超级芯片数码彩电,主要型号有TCL-2513UI, 2913UI, 2926UI, TCL-AT2516U, AT29U159等,型号有字母+U;,故称为“U”系列。TCL "U”系列彩电的电路结构基本相同,它们均以飞利浦超级芯片TDA9380或TDA9373或TDA9383为核心构成,且扫描电路、TV/AV切换电路、音效处理电路、末级视放电路的结构相同,只是随机型的不同,在电源电路的结构和一些功能的设置上略有差异。

上一页

下一页

返回


7 2 tda93 xx3

7.2 TDA93 XX系列超级芯片功能及其应用电路

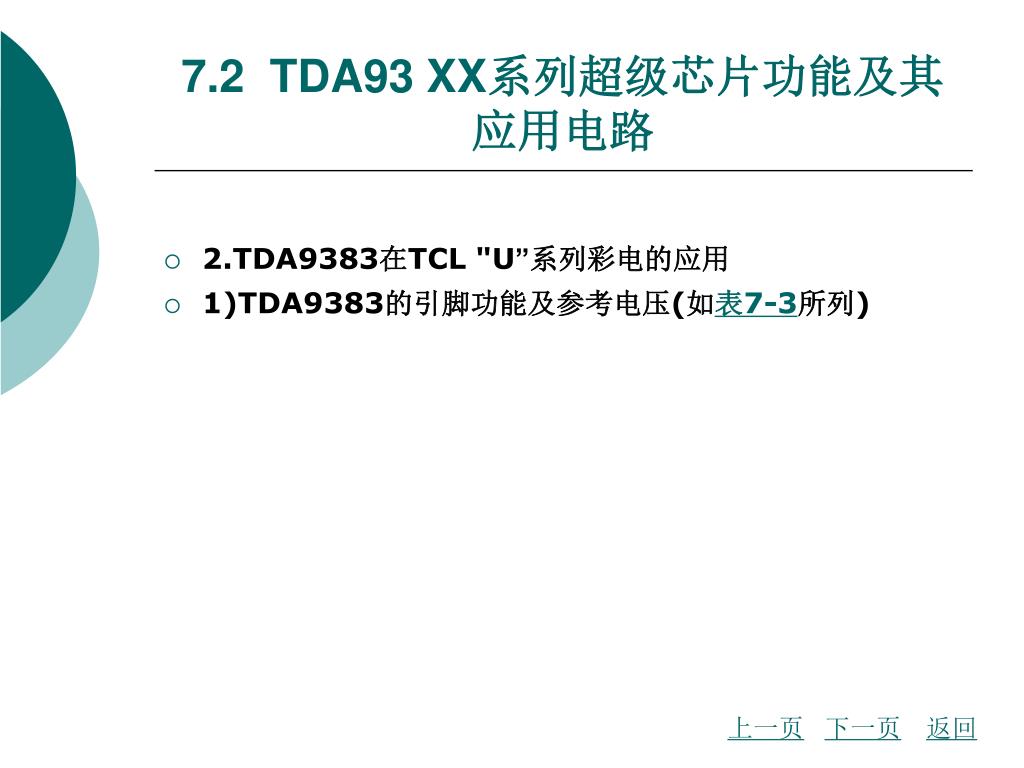

  • 2.TDA9383在TCL "U”系列彩电的应用

  • 1)TDA9383的引脚功能及参考电压(如表7-3所列)

上一页

下一页

返回


7 2 tda93 xx4

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • 2) TviAv信号处理电路

  • TDA9383在TCL "U”系列彩电中的应用电路如图7-8所示。图像中频信号从IC201 (TDA9383)的23 , 24脚输入,经内部中频通道处理后,视频信号和第二伴音中频信号从38脚输出,经Q206放大后,再由L203, 2202吸收6. 0 MHz的第二伴音信号,并送到Q205。经Q205放大后,分成3路输出:第一路送出机外;第二路送回TDA9383的40脚;第三路经0264送到流状滤波器IC203(TDA9181) 12脚,由TDA9181将视频信号分离成Y, C信号,从IC301的14,16脚分别经0234, 0235送到TDA9383的42 , 43脚,TDA9383解码产生的R,G , B信号,分别从51、52、53脚输出。

上一页

下一页

返回


7 2 tda93 xx5

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • 62 , 63脚为AV控制端子,输出的控制电平分别经Q913和Q914倒相后,控制电子开关IC901, IC902,控制逻辑表如表7-4所列。

  • 3) Y/C信号分离电路

  • TDA9181是飞利浦公司于1998年推出的流状滤波器Y/C分离电路,其内部框图如图7-9所示。它适合对PAL制式和NTSC制式彩色全电视信号进行Y/C分离,具有如下特点。

上一页

下一页

返回


7 2 tda93 xx6

7.2 TDA93 XX系列超级芯片功能及其应用电路

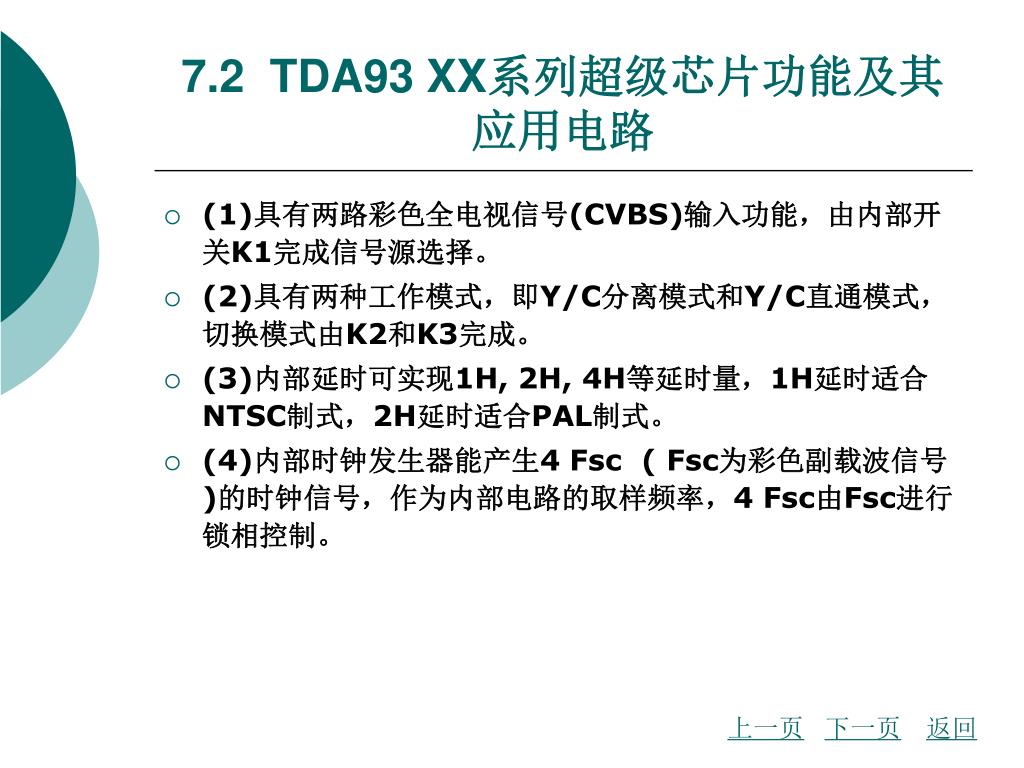

  • (1)具有两路彩色全电视信号(CVBS)输入功能,由内部开关K1完成信号源选择。

  • (2)具有两种工作模式,即Y/C分离模式和Y/C直通模式,切换模式由K2和K3完成。

  • (3)内部延时可实现1H, 2H, 4H等延时量,1H延时适合NTSC制式,2H延时适合PAL制式。

  • (4)内部时钟发生器能产生4 Fsc ( Fsc为彩色副载波信号)的时钟信号,作为内部电路的取样频率,4 Fsc由Fsc进行锁相控制。

上一页

下一页

返回


7 2 tda93 xx7

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • (5)内含输入低通滤波器(LpF)和输出低通滤波器。输入低通滤波器可以滤除输入信号中的高频干扰;输出低通滤波器可以滤除混在信号中的时钟脉冲,并将流状滤波器输出的不连续信号转化为连续的模拟信号。

  • 4)流状滤波器Y/C分离电路分析

  • 如图7-10所示,IC201 (TDA9383) 38脚输出的TV-CUBS信号,经Q206放大,再由L203, 2202吸收掉6. 0 MHz的第二伴音中频信号,然后经Q205放大,分3路传送。第一路送出机外;第二路送回IC201的40脚;第三路送到IC203( TDA9181)的12脚。

上一页

下一页

返回


7 2 tda93 xx8

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • Av视频切换电路送来的Av-cvBS (Av视频)信号或s端子、Y端子信号,加到TDA9181的3脚,S端子色度信号加到TDA9181的1脚。

  • IC203 (TDA9181) 12脚输入的信号和3脚输入的信号由内部开关进行选择,当2脚为高电平时,选择3脚输入的信号;当2脚为低电平时,选择12脚输入的信号。选择后的信号由TDA9181的内部电路进行Y/C分离,得到的Y信号从14脚输出,C信号从16脚输出,分别送到TDA9383的42 , 43脚。

上一页

下一页

返回


7 2 tda93 xx9

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • 流状滤波器的工作制式由10 , 11脚进行控制。当11脚为低电平、10脚为高电平时,流状滤波器工作于PAL制式;当10脚为低电平、11脚为高电平时,流状滤波器工作于NTSC制式。控制电压来源于TDA9383的8脚。

  • TDA9181的巧脚用来控制流状滤波器的工作模式。在S端子输入状态下,TDA9383的犯脚为低电平,Q204截止,15脚为高电平,TDA9181工作于直通模式,将1脚和3脚的C信号和Y信号直接输出。在TV或AV状态时,TDA9383的32脚为高电平(同时有色副载波Fsc输出),Q204饱和,15脚变为低电平,TDA9181工作于Y/C分离模式,对3脚或12脚输入的CUBS信号进行Y/C分离。

上一页

下一页

返回


7 2 tda93 xx10

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • TDA9181的9脚为色副载波Fsc输入端,彩色副载波来源于TDA9383的32脚。利用Fsc可将TDA9181的内部时钟锁定在4Fsc上。8脚为副载波频率选择,若8脚为低电平,要求9脚输入Fsc信号;若8脚为高电平,要求9脚输入2 Fsc信号。7脚为沙堡脉冲输入端,为内部钳位电路提供钳位脉冲。

  • 5)伴音处理电路

  • 伴音电路采用集成电路AN5891 K,其内部电路如图7-11所示。它含有AGC电路、环绕立体声处理电路、音量调整、音量控制、平衡控制、重低音处理、混合器1等电路。经其处理后的声音,效果得到了明显的改善。

上一页

下一页

返回


7 2 tda93 xx11

7.2 TDA93 XX系列超级芯片功能及其应用电路

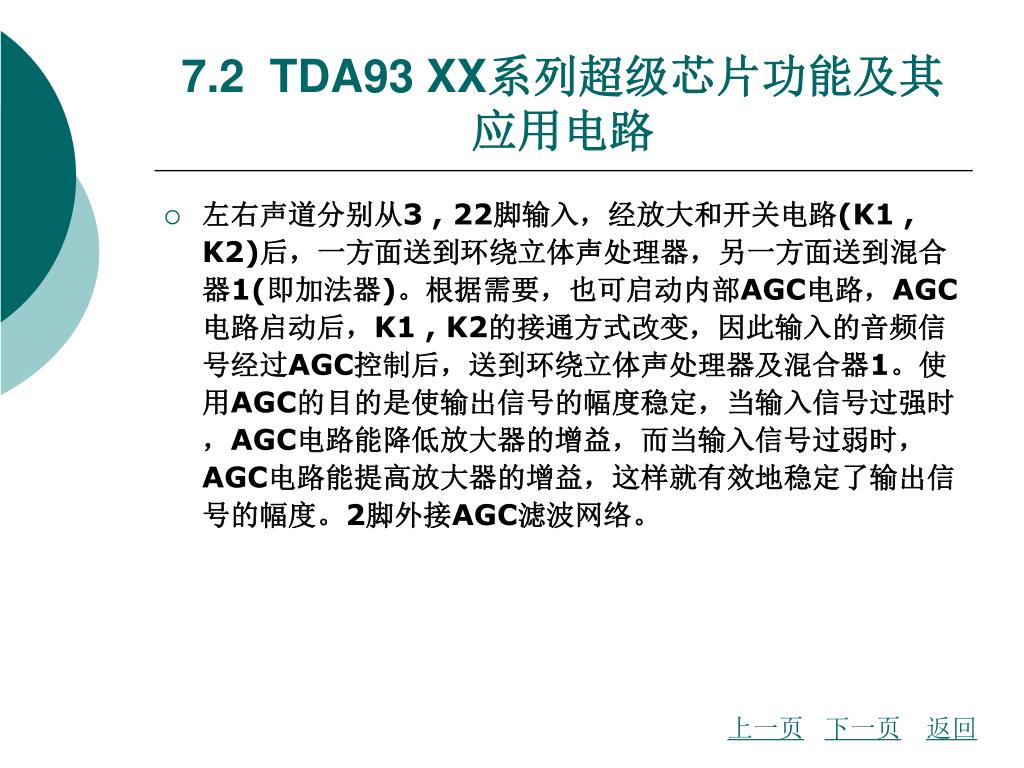

  • 左右声道分别从3 , 22脚输入,经放大和开关电路(K1 , K2)后,一方面送到环绕立体声处理器,另一方面送到混合器1(即加法器)。根据需要,也可启动内部AGC电路,AGC电路启动后,K1 , K2的接通方式改变,因此输入的音频信号经过AGC控制后,送到环绕立体声处理器及混合器1。使用AGC的目的是使输出信号的幅度稳定,当输入信号过强时,AGC电路能降低放大器的增益,而当输入信号过弱时,AGC电路能提高放大器的增益,这样就有效地稳定了输出信号的幅度。2脚外接AGC滤波网络。

上一页

下一页

返回


7 2 tda93 xx12

7.2 TDA93 XX系列超级芯片功能及其应用电路

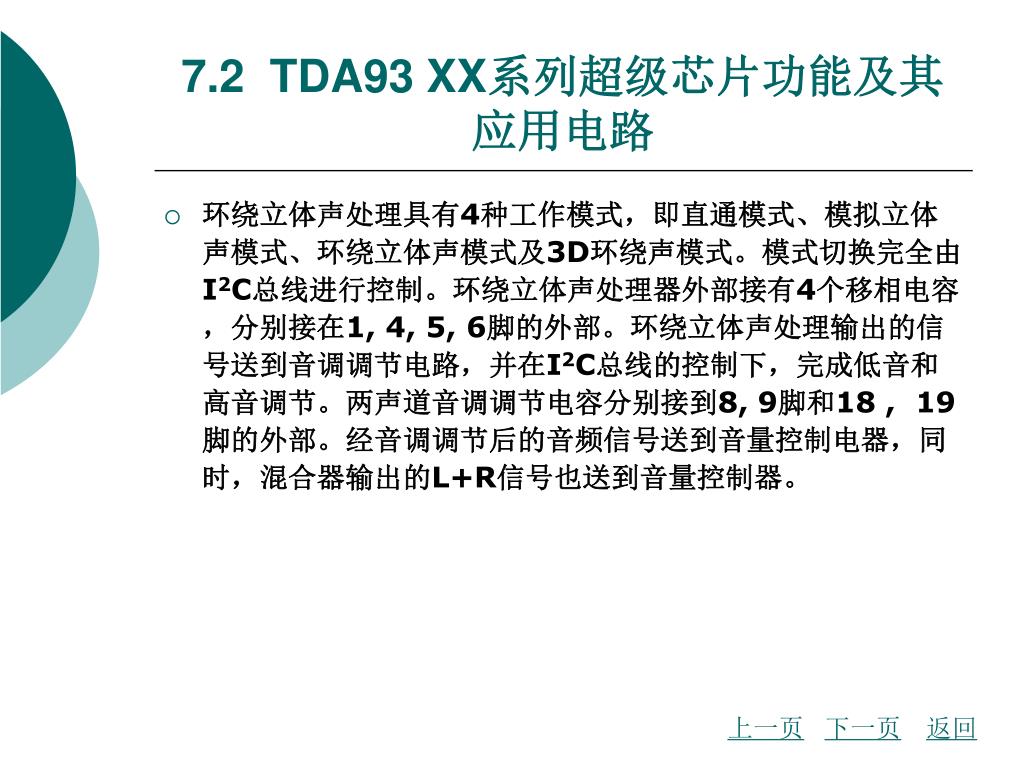

  • 环绕立体声处理具有4种工作模式,即直通模式、模拟立体声模式、环绕立体声模式及3D环绕声模式。模式切换完全由I2C总线进行控制。环绕立体声处理器外部接有4个移相电容,分别接在1, 4, 5, 6脚的外部。环绕立体声处理输出的信号送到音调调节电路,并在I2C总线的控制下,完成低音和高音调节。两声道音调调节电容分别接到8, 9脚和18 , 19脚的外部。经音调调节后的音频信号送到音量控制电器,同时,混合器输出的L+R信号也送到音量控制器。

上一页

下一页

返回


7 2 tda93 xx13

7.2 TDA93 XX系列超级芯片功能及其应用电路

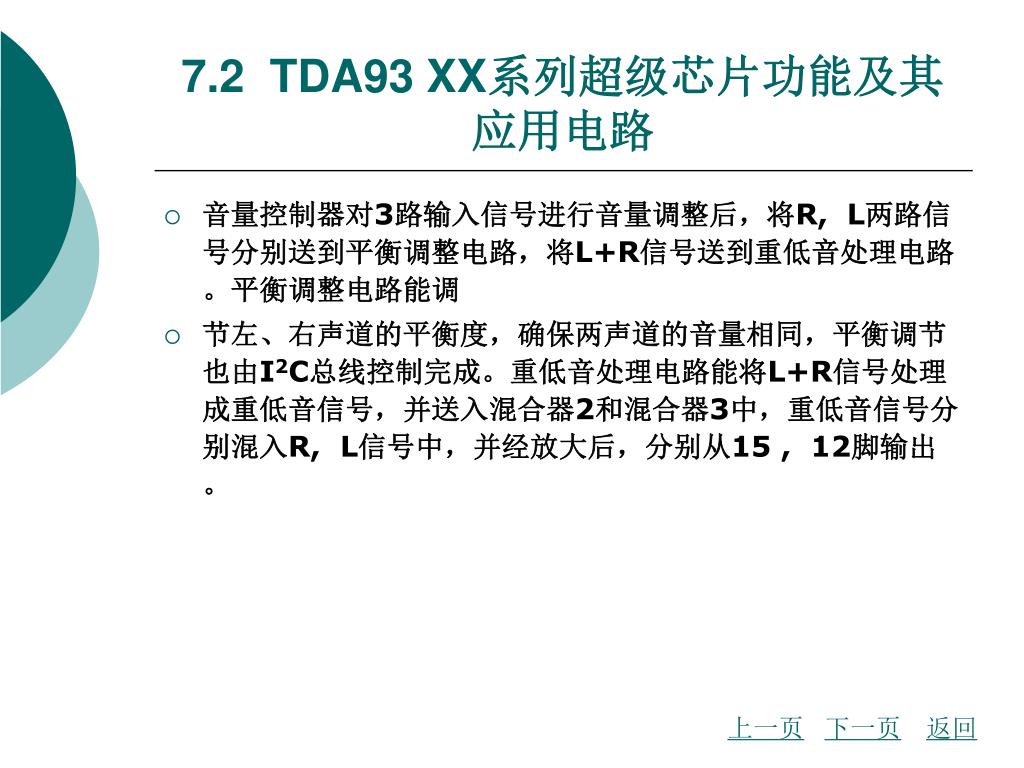

  • 音量控制器对3路输入信号进行音量调整后,将R, L两路信号分别送到平衡调整电路,将L+R信号送到重低音处理电路。平衡调整电路能调

  • 节左、右声道的平衡度,确保两声道的音量相同,平衡调节也由I2C总线控制完成。重低音处理电路能将L+R信号处理成重低音信号,并送入混合器2和混合器3中,重低音信号分别混入R, L信号中,并经放大后,分别从15 , 12脚输出。

上一页

下一页

返回


7 2 tda93 xx14

7.2 TDA93 XX系列超级芯片功能及其应用电路

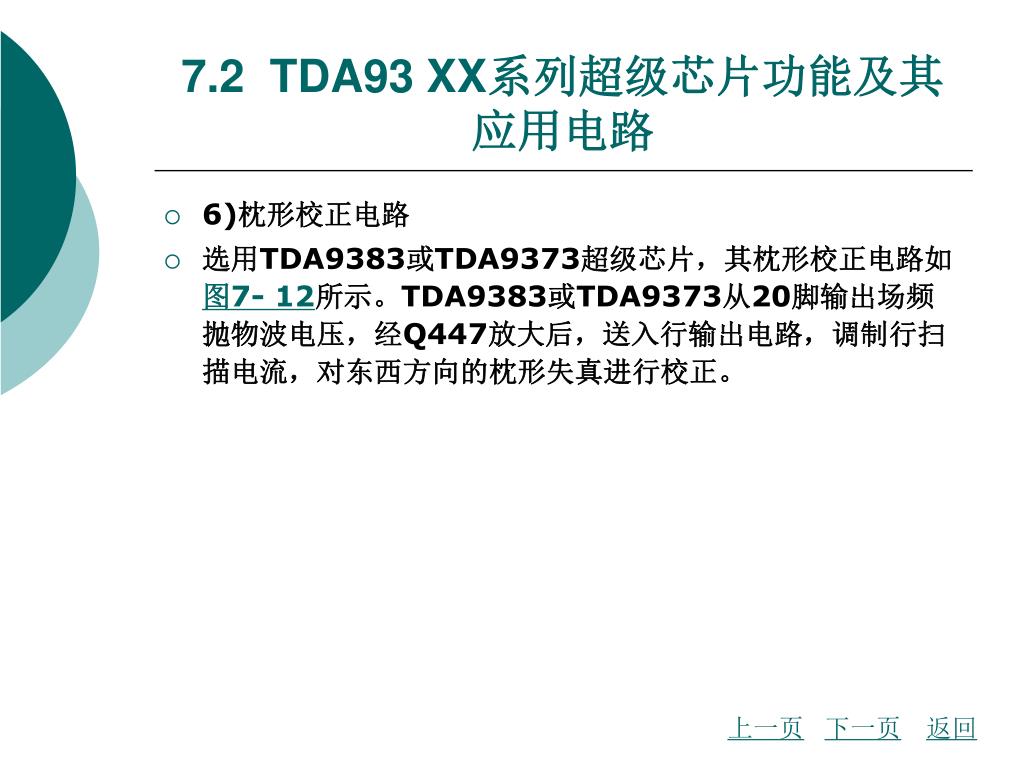

  • 6)枕形校正电路

  • 选用TDA9383或TDA9373超级芯片,其枕形校正电路如图7- 12所示。TDA9383或TDA9373从20脚输出场频抛物波电压,经Q447放大后,送入行输出电路,调制行扫描电流,对东西方向的枕形失真进行校正。

上一页

下一页

返回


7 2 tda93 xx15

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • 7.2.4 TDA9383超级芯片应用电路故障检修要点

  • 1.超级芯片的互换

  • TDA9370 , TDA9373 , TDA9380及TDA9383损坏时,不能用市售的空白芯片替代,否则机器无法正常工作。不同厂家所用的TDA超级芯片,因其软件不同,不能相互替换。超级芯片外部的存储器存有本机的控制软件,一旦损坏,切莫用市售的空白存储器进行代替,必须使用原厂提供的已写程序的存储器替代。

上一页

下一页

返回


7 2 tda93 xx16

7.2 TDA93 XX系列超级芯片功能及其应用电路

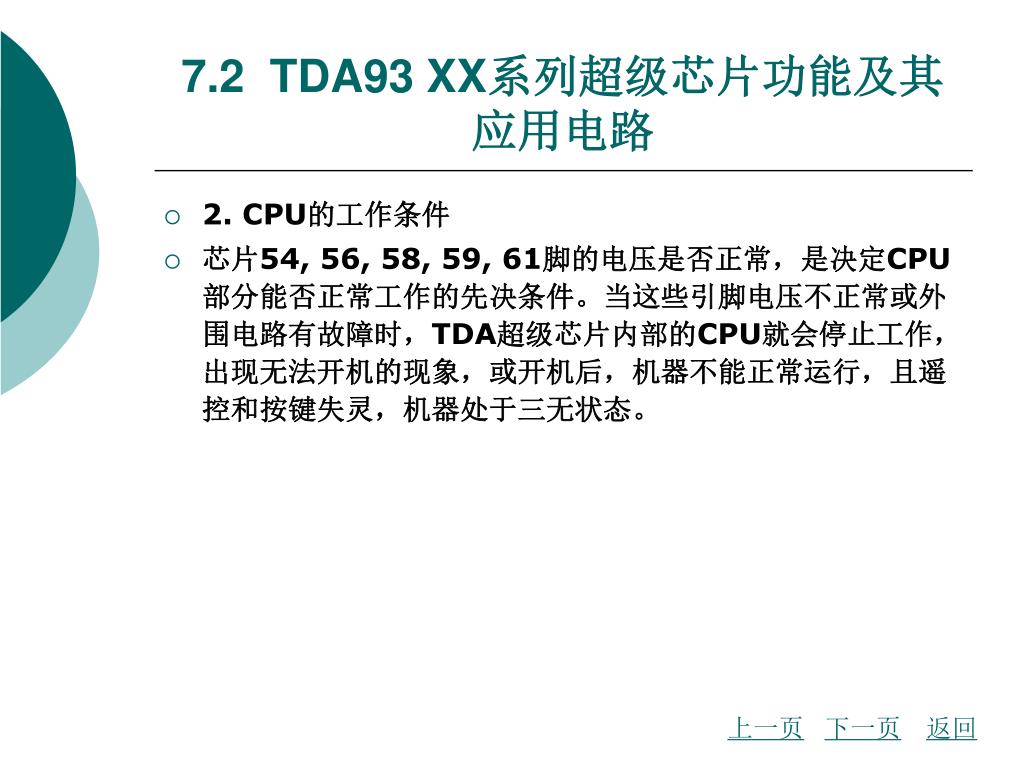

  • 2. CPU的工作条件

  • 芯片54, 56, 58, 59, 61脚的电压是否正常,是决定CPU部分能否正常工作的先决条件。当这些引脚电压不正常或外围电路有故障时,TDA超级芯片内部的CPU就会停止工作,出现无法开机的现象,或开机后,机器不能正常运行,且遥控和按键失灵,机器处于三无状态。

上一页

下一页

返回


7 2 tda93 xx17

7.2 TDA93 XX系列超级芯片功能及其应用电路

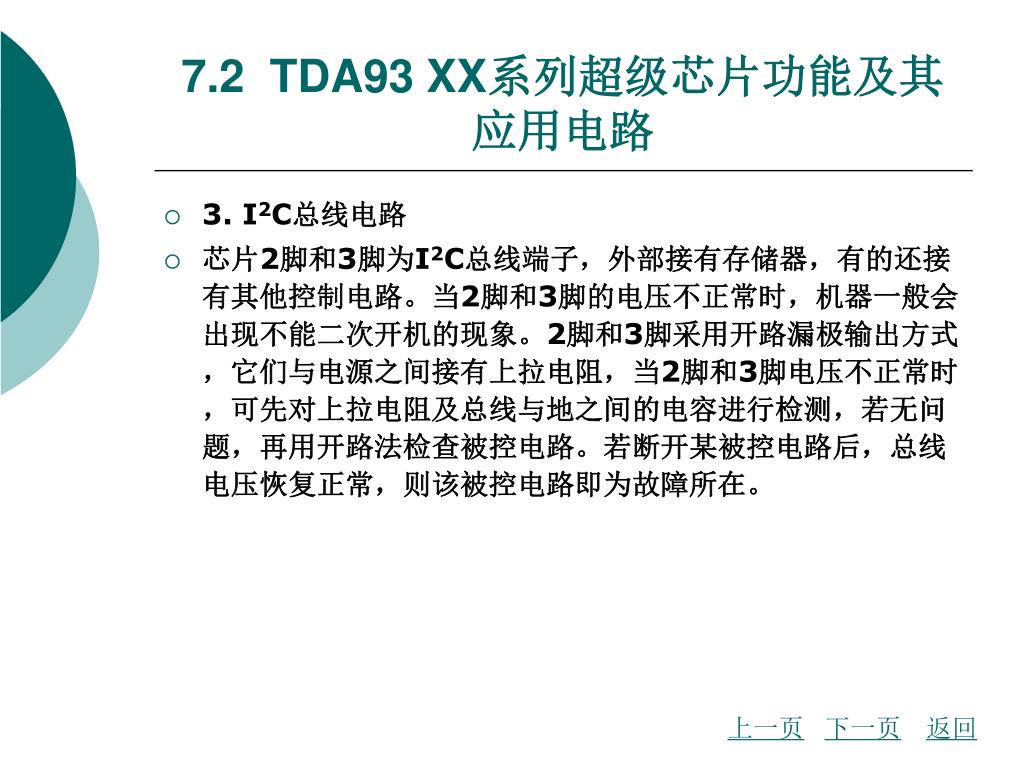

  • 3. I2C总线电路

  • 芯片2脚和3脚为I2C总线端子,外部接有存储器,有的还接有其他控制电路。当2脚和3脚的电压不正常时,机器一般会出现不能二次开机的现象。2脚和3脚采用开路漏极输出方式,它们与电源之间接有上拉电阻,当2脚和3脚电压不正常时,可先对上拉电阻及总线与地之间的电容进行检测,若无问题,再用开路法检查被控电路。若断开某被控电路后,总线电压恢复正常,则该被控电路即为故障所在。

上一页

下一页

返回


7 2 tda93 xx18

7.2 TDA93 XX系列超级芯片功能及其应用电路

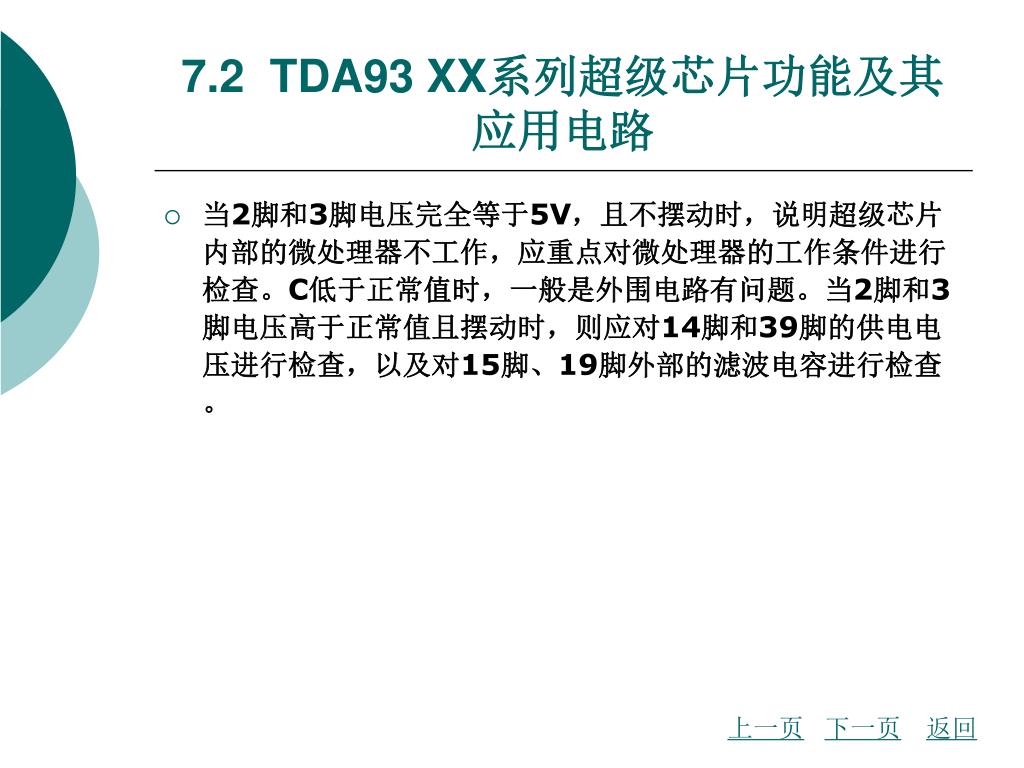

  • 当2脚和3脚电压完全等于5V,且不摆动时,说明超级芯片内部的微处理器不工作,应重点对微处理器的工作条件进行检查。C低于正常值时,一般是外围电路有问题。当2脚和3脚电压高于正常值且摆动时,则应对14脚和39脚的供电电压进行检查,以及对15脚、19脚外部的滤波电容进行检查。

上一页

下一页

返回


7 2 tda93 xx19

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • 4.值得注意的一些引脚

  • 16脚和17脚外接AFC 1和AFC2滤波器,当其外部元件损坏后,轻者出现同步不稳或不同步现象,重者出现及其自我保护,不能二次开机现象。25脚为场基准设置端,25脚外部电阻的大小决定对场锯齿波电容的充电速度及充电幅度。当25脚外部电阻值增大时,会出现场幅减小的现象。

上一页

下一页

返回


7 2 tda93 xx20

7.2 TDA93 XX系列超级芯片功能及其应用电路

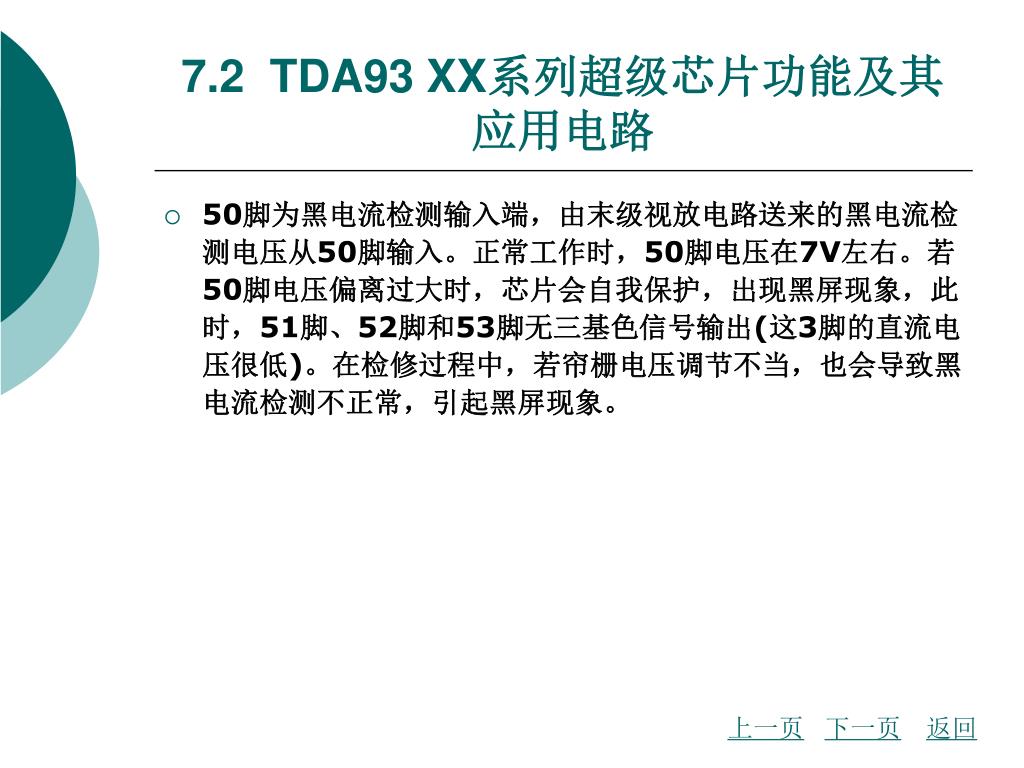

  • 50脚为黑电流检测输入端,由末级视放电路送来的黑电流检测电压从50脚输入。正常工作时,50脚电压在7V左右。若50脚电压偏离过大时,芯片会自我保护,出现黑屏现象,此时,51脚、52脚和53脚无三基色信号输出(这3脚的直流电压很低)。在检修过程中,若帘栅电压调节不当,也会导致黑电流检测不正常,引起黑屏现象。

上一页

下一页

返回


7 2 tda93 xx21

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • 34脚为行逆程脉冲输入端,同时又是沙堡脉冲输出端。34脚输入的行逆程脉冲主要送到芯片内部AFC2电路,34脚产生的沙堡脉冲送到内部的亮度处理、色度处理和保护电路。当34脚无行逆程脉冲输入时,沙堡脉冲就无法形成,内部保护电路检测不到沙堡脉冲,就会使芯片自我保护。

  • TDA超级芯片中无专门的副载波振荡电路,色副载波是由微处理器的12 MHz时钟信号经分频产生的,当12 MHz时钟偏离正常值时,就可能导致无彩色的现象,此时应对58脚和59脚外部时钟电路进行检查。

上一页

下一页

返回


7 2 tda93 xx22

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • 45脚电压决定YUV/RGB输入模式,当45脚电压大于1V时,TDA超级芯片支持YUV输入方式,此时要求47脚、48脚和46脚分别输入Y(亮度)、U(B-Y)及V (R-Y)信号。若45脚电压小于1 V , TDA超级芯片支持RGB输入方式,此时要求46脚、47脚和48脚分别输入R, G, B信号。

上一页

下一页

返回


7 2 tda93 xx23

7.2 TDA93 XX系列超级芯片功能及其应用电路

  • 7. 2. 5实训超级单芯片TDA9383的关键点波形、电压测量

  • [实训目的]

  • (1)掌握TDA9383超级芯片的关键点波形检测方法。

  • (2)掌握AV/TV切换电路的控制电压检测方法。

  • [实训器材]

  • TCL "U”系列彩色电视机(如AT29U159)、示波器、万用表等。

上一页

下一页

返回


7 2 tda93 xx24

7.2 TDA93 XX系列超级芯片功能及其应用电路

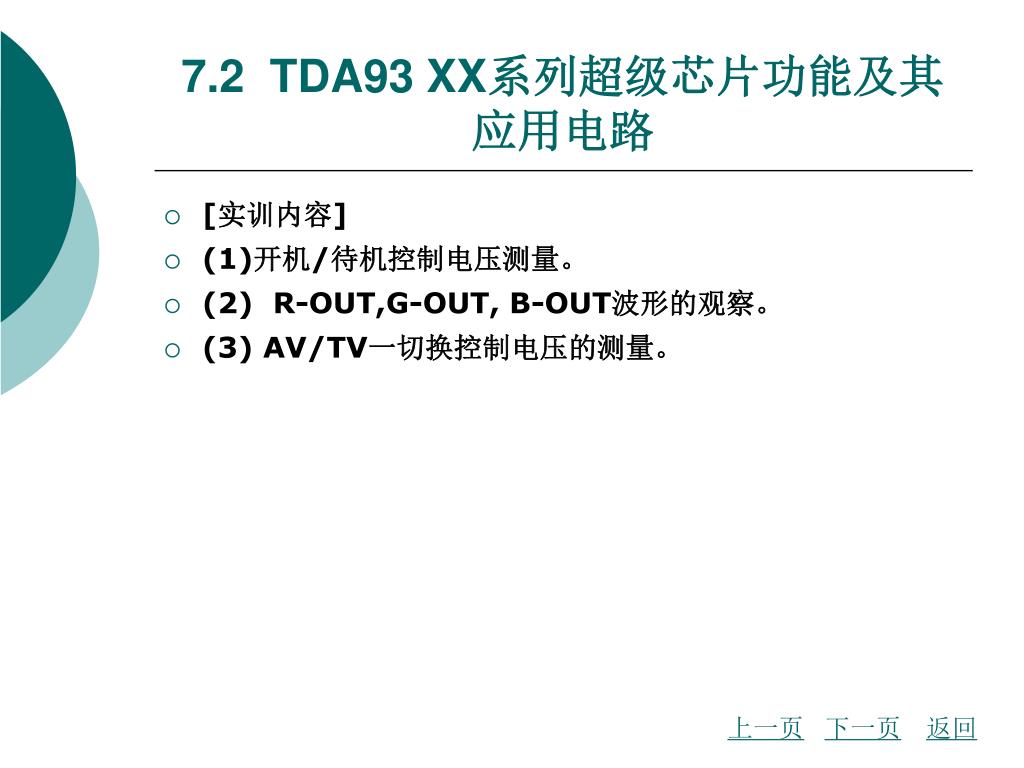

  • [实训内容]

  • (1)开机/待机控制电压测量。

  • (2) R-OUT,G-OUT, B-OUT波形的观察。

  • (3) AV/TV一切换控制电压的测量。

上一页

下一页

返回


7 2 tda93 xx25

7.2 TDA93 XX系列超级芯片功能及其应用电路

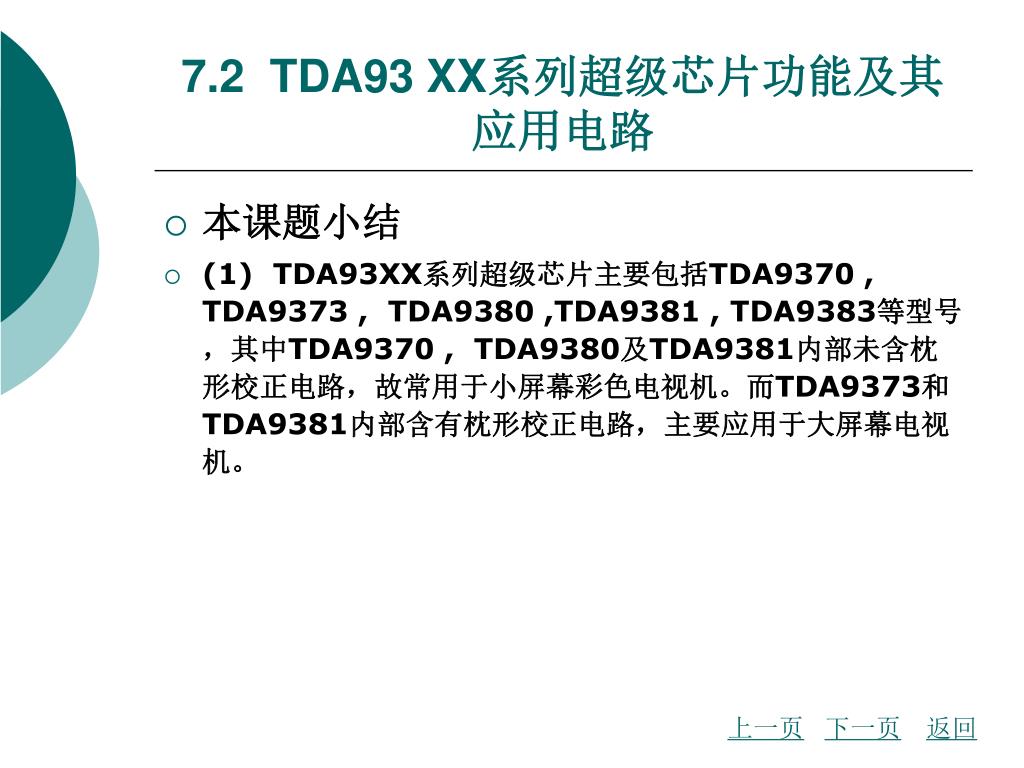

  • 本课题小结

  • (1) TDA93XX系列超级芯片主要包括TDA9370 , TDA9373 , TDA9380 ,TDA9381 , TDA9383等型号,其中TDA9370 , TDA9380及TDA9381内部未含枕形校正电路,故常用于小屏幕彩色电视机。而TDA9373和TDA9381内部含有枕形校正电路,主要应用于大屏幕电视机。

上一页

下一页

返回


7 2 tda93 xx26

7.2 TDA93 XX系列超级芯片功能及其应用电路

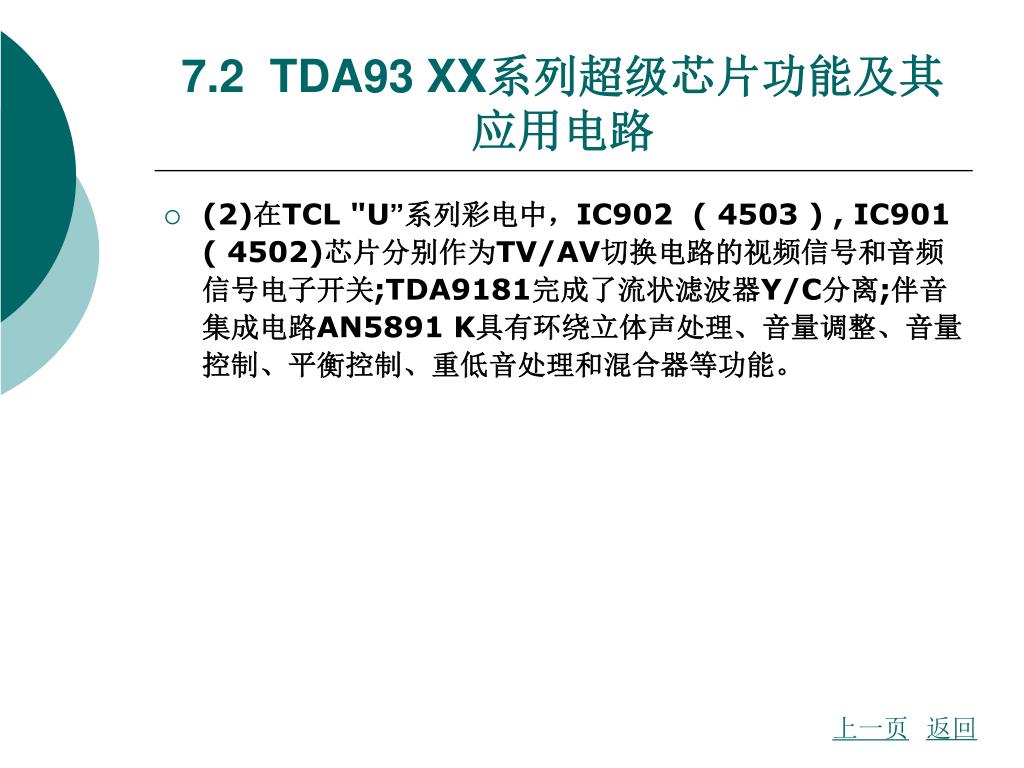

  • (2)在TCL "U”系列彩电中,IC902 ( 4503 ) , IC901 ( 4502)芯片分别作为TV/AV切换电路的视频信号和音频信号电子开关;TDA9181完成了流状滤波器Y/C分离;伴音集成电路AN5891 K具有环绕立体声处理、音量调整、音量控制、平衡控制、重低音处理和混合器等功能。

返回

上一页


7 3 tmpa88xx

7.3 TMPA88XX系列超级芯片功能及其应用

  • [教学目的]TMPA88XX系列超级芯片彩电主要电路工作原理及故障检修方法。

  • 7.3.1 TMPA88XX芯片的功能

  • TMPA超级芯片是由口本东芝公司推出的,以TMPA88 XX系列超级芯片为核心构成,其框图如图7-13所示。因TMPA88 XX系列超级芯片内包含了TV处理器和CPU两部分,故只须配上伴音功放电路、行扫描电路及电源电路,就可以构成一个完整的电视机电路。且功能扩展}一分灵活,可以方便地添加AV/TV切换电路、YUV输入电路、多制式伴音处理电路及流状滤波器Y/C分离电路。

下一页

返回


7 3 tmpa88xx1

7.3 TMPA88XX系列超级芯片功能及其应用

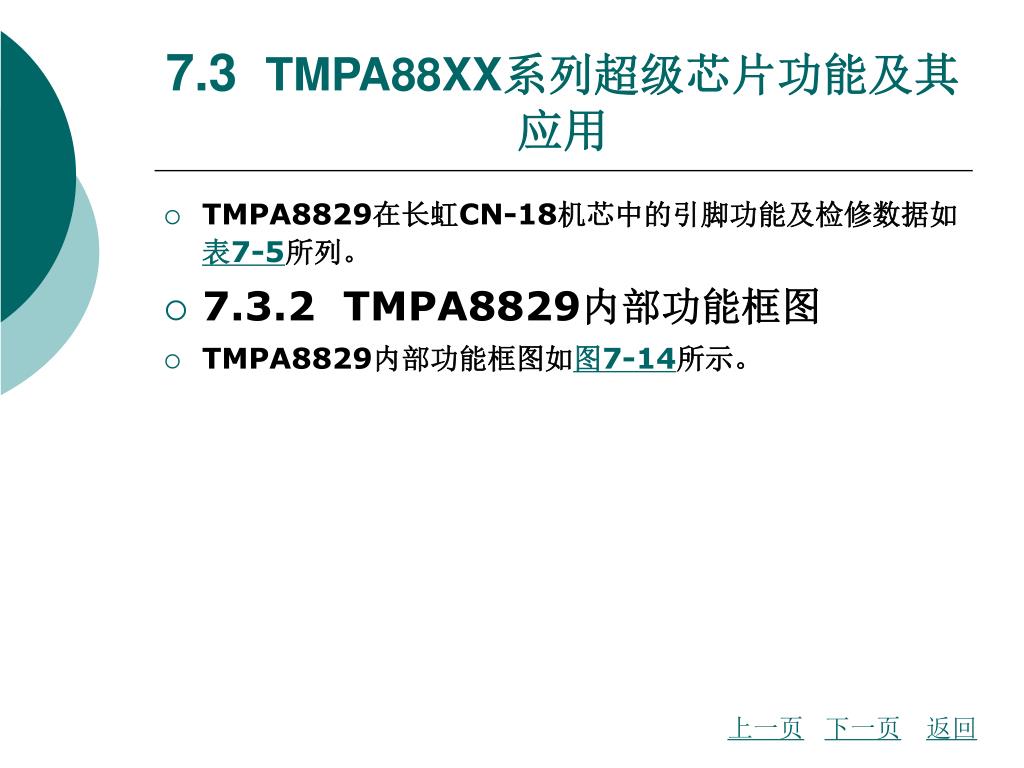

  • TMPA8829在长虹CN-18机芯中的引脚功能及检修数据如表7-5所列。

  • 7.3.2 TMPA8829内部功能框图

  • TMPA8829内部功能框图如图7-14所示。

上一页

下一页

返回


7 3 tmpa88xx2

7.3 TMPA88XX系列超级芯片功能及其应用

  • 7.3.3 TMPA8829在长虹CN-18机芯大屏幕彩电中的应用

  • 1.调谐器及中频处理电路

  • 调谐及中频处理电路如图7-15所示,调谐器的工作频段由N901控制。N201通过I2C总线将波段信息送到N901,由N901泽码后,从19脚和21脚输出波段控制电压,送到调谐器,控制调谐器的工作频段,控制逻辑如表7-6所列。

上一页

下一页

返回


7 3 tmpa88xx3

7.3 TMPA88XX系列超级芯片功能及其应用

  • 调谐控制由N210的60脚来完成,60脚输出的调谐电压经V103放大后,再由3节RC积分滤波电路进行滤波,获得直流电压,送到调谐器的VT端子。在全自动搜索过程中,N210的60脚电压在0一4. 8 V之间变化,经V103放大后,使调谐器的VT端电压在0一30 V之间变化,从而由低频段向高频段搜索电视节目。VL段搜索完毕,N901送来的波段控制电压将使调谐器工作于VH段,调谐器的VT端子再一次由。一30 V变化,并将VH段节目搜索出来,待VH段搜索完毕,再跳到U段搜索。

上一页

下一页

返回


7 3 tmpa88xx4

7.3 TMPA88XX系列超级芯片功能及其应用

  • 调谐器将射频信号转换为中频信号,并从IF端子输出,送到前置中频放大管V101,经V101放大后,再经声表面滤波器SA1V送到N210的41 , 42脚。声表面滤波器的主要作用是吸收邻频干扰信号,并对本频段的第一伴音中频信号进行适当的衰减,以避免伴音干扰图像的现象。当接收NTSC-M制式信号时,因其第一伴音中频信号为33.5 MHz,而声表面滤波器不具备吸收该频率的能力,故仍存在伴音干扰图像的现象。

上一页

下一页

返回


7 3 tmpa88xx5

7.3 TMPA88XX系列超级芯片功能及其应用

  • 为了避免这一现象,电路中还专门设了一个吸收33. 5 MHz网络,它由L106 , 0123 , 0130 , 0131及V 102等元件组成。在接收NTSC-M制式信号时,N210的59脚输出低电平,使V 102截至,0131不起作用,此时由L106, 0123和0130组成的LC网络谐振于33. 5 MHz,从而将33. 5 MHz的M制式的第一伴音中频信号进行衰减,以避免伴音对图像的干扰。在接收其他制式时,N210的59脚输出高电平,使V102饱和,0131接入电路,LC网络的谐振频率降到30 MHz,对中频信号不产生影响。

上一页

下一页

返回


7 3 tmpa88xx6

7.3 TMPA88XX系列超级芯片功能及其应用

  • 2. TV/AV信号切换电路

  • 因TMPA8829内部未含TV/AV切换电路,TV/AV切换由TC90 LO1 N来完成。

  • 1) TC90LO1N简介

  • TC90 LO1 N是口本东芝公司推出的彩电专用TV/AV切换电路,其内部结构如图7-16所示。它内部除了含有一系列电子开关外,还含有加法器、自动音量控制、放大器及I2C总线控制接口等电路,具有以下特点。

上一页

下一页

返回


7 3 tmpa88xx7

7.3 TMPA88XX系列超级芯片功能及其应用

  • (1)具有3路视频输入端口,其中一路与S端子共用。

  • (2)具有3路双声道音频输入端口。

  • (3)具有一路视频输出端口及一路Y/C输出端口;具有两路双声道音频输出端口,其中一路具有音量控制和自动音量控制功能。

  • (4)能对输入的Y, C信号进行混合作用,产生复合视频信号。

  • (5)带两路的I/O端口,可用于其他方面的控制。

上一页

下一页

返回


7 3 tmpa88xx8

7.3 TMPA88XX系列超级芯片功能及其应用

  • (6) CPU通过I2C总线来实现TV/AV切换。

  • (7)最多可实现一路TV信号和两路AV信号的切换(不考虑AV并联的情况)。

  • (8)具有静音的功能,在静音模式下,无音频信号输出。

  • 2) Av/Tv一切换电路分析

  • Av/Tv一切换电路如图7-17所示,N901的1, 2, 3脚为TV信号输入口,来自N210的30脚的TV视频信号,从N901的2脚输入;来自N210的38脚的TV音频信号,从N901的1、3脚输入.

上一页

下一页

返回


7 3 tmpa88xx9

7.3 TMPA88XX系列超级芯片功能及其应用

  • N901的4, 5, 6, 7脚为AV1信号输入口,用来输入AV1级S端子信号。AV1视频(或S端子亮度)信号从4脚输入,S端子色度信号从6脚输入,左、右两路音频信号分别从5, 7脚输入。S端子内部设有一个同步开关,图中用K来表示。当未插入S端子插头时,K处于断开的位置,Q906饱和,6脚为低电平,使AV1输入口处于AV输入状态;当插入S端子插头时,K闭合,Q906截止,6脚为高电平,AV1输入口处于S优先输入状态。

上一页

下一页

返回


7 3 tmpa88xx10

7.3 TMPA88XX系列超级芯片功能及其应用

  • N901的8, 9, 11脚为AV2信号输入口,用来输入AV2信号。AV1视频信号从8脚输入,左、右两路音频信号分别从9, 11脚输入。本机有YUV端子,Y信5号也从8脚输入.U、V信号分别送到N210的19、21脚。

上一页

下一页

返回


7 3 tmpa88xx11

7.3 TMPA88XX系列超级芯片功能及其应用

  • TV视频信号与各路AV视频信号经N901内部开关切换后,从N901的18,22脚输出。其中18脚输出的视频信号经Q915,送到N210的20 , 24脚0 22脚输出的视频信号分两路,一路经过Q908送到机外;另一路经过Q911,送到Q912,由Q912进行同步分离,分离出同步信号,再由Q913倒相放大后,送到N210的62脚,作为电台识别信号。从N901的18脚输出的信号,与电路的工作状态有关,当 N901工作于AV或TV状态时,18脚输出视频信号;当N901工作于S端子输入状态时,18脚输出亮度信号,此时的色度信号从N901的20脚输出,经Q914送到N210的23脚。

上一页

下一页

返回


7 3 tmpa88xx12

7.3 TMPA88XX系列超级芯片功能及其应用

  • TV音频信号与各路AV音频信号经N901内部切换后,一方面从16 , 17脚输出,送到伴音功放电路;另一方面从23 , 24脚输出,送到机外。Q901,Q902, Q903等元件构成外部静音电路,在搜台、换台或静音状态时,N210的61脚输出高电平,使得Q904, Q902, Q901饱和导通,从而将音频信号旁路输出到地,使音频信号不能送到机外。

  • N901的工作状态完全由I2C总线来控制。N901上设有两个I/O口(19 , 21脚),通过内部I2C总线接口将I2C总线送来的波段控制信息进行泽码,产生高低电平控制量,从I/O口输出,送到调谐器,控制调谐器的工作波段。

上一页

下一页

返回


7 3 tmpa88xx13

7.3 TMPA88XX系列超级芯片功能及其应用

  • 3) TV信号处理电路

  • TV信号处理电路如图7-18所示,它由N210的11- 53脚内部电路及外围电路组成。调谐器输出的中频信号从N210的41, 42脚输入,经内部图像中频处理后,获得视频信号和第二伴音中频信号,分别从30脚和31脚输出。31脚输出的第二伴音中频信号经0221送到33脚,由内部伴音中频电路处理,并产生音频信号从38脚输出,经V201送到AV/TV信号切换电路;30脚输出的视频信号经V241送到伴音陷波电路。伴音陷波电路由两部分组成,其中L243 , 2245 , 2241 , 2243构成6. 5MHz/6. 0 MHz陷波器,能将D/K制式、I制式、B/(;制式的第二伴音中频信号吸收掉;L242, 2242构成4. 5 MHz陷波器,能将M制式的第二伴音中频信号吸收掉,分离出视频信号。

上一页

下一页

返回


7 3 tmpa88xx14

7.3 TMPA88XX系列超级芯片功能及其应用

  • 4. 5 MHz陷波器的工作与否受控于V253,当电路工作于M制式(接收NTSC- M制式信号)时,SYS1(制式控制电压)为低电平,V354截止,其集电极为高电平,使V253饱和、V252截止,4. 5 MHz陷波器工作;同时,V204也饱和,0247接入电路,与0227一起充当去加重电容,以降低去加重电路的转折频率。当电路工作于其他制式时,SYS1为高电平,V254饱和,使V253截止,4. 5 MH,陷波器停止工作,此时V252饱和,将4. 5 MHz陷波器旁路。同时,V204截止,0247脱离电路,去加重电路的转折频率提高。这样不管是哪一种工作制式,伴音陷波电路均能将相应的第二伴音中频信号吸收掉,使视频信号中不再残留二伴音中频。最后,视频信号经V251送到TV/AV信号切换电路。

上一页

下一页

返回


7 3 tmpa88xx15

7.3 TMPA88XX系列超级芯片功能及其应用

  • 在TV/AV切换电路中,TV视频信号与AV视频信号及S端子Y, C信号进行一切换。切换出的亮度信号及视频信号(Y/CVBS),分别送到N210的20 , 24脚,一切换出的色度信号从23脚输出。N210根据自身的状态对20 , 23及24脚进行选择,当工作于TV或AV状态时,选择24脚输入的视频信号;当工作于S端子输入状态时,选择20脚输入的亮度信号和23脚输入的色度信号。被选中的信号经内部解码电路进行处理,得到R, G, B三基色信号,分别从50 , 51 , 52脚输出。另外,N210还具有外部色差分量输入功能,外部B-Y , R-Y色差分信号,分别从19、21脚输入。

上一页

下一页

返回


7 3 tmpa88xx16

7.3 TMPA88XX系列超级芯片功能及其应用

  • 为了自动限制图像的亮度和对比度,27脚加上ABCL(自动亮度/对比度限制)检测电压。当图像的亮度及对比度在正常范围时(即束电流较小),A点电位较高,VD203截止,不影响电路的工作情况。当图像的亮度及对比度过大时(即束电流较大),A点电位较低,VD203导通,27脚电压也跟着下降,从而使图像的亮度及对比度也自动下降。

上一页

下一页

返回


7 3 tmpa88xx17

7.3 TMPA88XX系列超级芯片功能及其应用

  • N210内部产生的行扫描脉冲从13脚输出,送到行激励电路。场锯齿波脉冲从16脚输出,送到场输出电路。东/西枕形校正电压从28脚输出,送到枕形校正电路。N210的32脚加有EHT校正电压,能防止图像亮度变化而引起图像幅度变化的现象。当图像亮度变大而引起图像幅度(行幅和场幅)变大时,行输出变压器T401的8脚电压会下降,从而使32脚电压也下降,经32脚内部电路调节后,使16脚输出的场锯齿波电压幅度下降,场幅缩小;同时,也使28脚输出的枕形校正电路的直流分量升高,行幅缩小,克服了因图像亮度变化而引起图像幅度变化的缺点。

上一页

下一页

返回


7 3 tmpa88xx18

7.3 TMPA88XX系列超级芯片功能及其应用

  • 4)控制接口电路

  • 如图7-19所示,控制接口电路由1一11脚和54-64脚内部电路及外围元件构成,9脚为内部CPU的供电端子,采用+SV供电。6, 7脚外接8 MHz振荡器,为内部电路提供8 MHz的系统时钟。5脚为复位端子,开机后的瞬间,因+5 V电压未能立即上升到稳定值,此时V205截止,集电极为低电平,送到5脚,使CPU开始复位,待+5V电压上升到稳定的值后,V205饱和导通,5脚变为高电平,CPU复位才完成,CPU进人工作状态。

上一页

下一页

返回


7 3 tmpa88xx19

7.3 TMPA88XX系列超级芯片功能及其应用

  • CPU有两组I2C总线,1, 2脚的I2C总线挂接AV/TV切换电路N901,通过这组总线可以控制N901的工作状态。另外,CPU对调谐器的工作频段控制也是通过这组总线来完成的。57 , 58脚的I2C总线挂接存储器N230, CPU与存储器之间依靠这组总线进行数据交换。

上一页

下一页

返回


7 3 tmpa88xx20

7.3 TMPA88XX系列超级芯片功能及其应用

  • 63脚为遥控信号输入端,3脚为键控输入端,外部接有6个按键,属电阻分压式键盘。64脚为待机控制电压输出端,正常工作时,64脚为低电平(0 V),待机时输出高电平(2. 1 V)。 61脚为外部静音控制电压输出端,该电压送到AV/TV切换电路。正常工作时,61脚为低电平,不影响本机AV输出;在静音、搜台和换台时,61脚输出高电平,从而使本机的AV插孔中无音频信号输出,实现外部静音控制。

上一页

下一页

返回


7 3 tmpa88xx21

7.3 TMPA88XX系列超级芯片功能及其应用

  • 60脚输出调谐电压,送去调谐器。59脚为伴音制式控制电压输出端,该电压送到前置中放电路及伴音陷波电路,控制33.5 MHz吸收网络和伴音陷波器的工作状态。当电路工作于M制式时,59脚输出低电平;当电路工作于其他制式时,59脚均输出高电平。56脚为静音控制电压输出端,输出信号送至伴音功放电路。正常工作时,56脚输出低电平,不影响伴音功放电路的工作状态;静音时,56脚输出高电平,伴音功放电路停止音频信号的输出,处于静音状态。62脚为同步信号输入端,同步信号由AV/TV电路中的同步分离电路送来,主要向微处理系统提供电台识别信号。

上一页

下一页

返回


7 3 tmpa88xx22

7.3 TMPA88XX系列超级芯片功能及其应用

  • 5)枕形校正电路

  • 如图7-20所示,枕形校正电压(下凹抛物波)由TMPA8829的28脚送出,先经V400A放大后,送到V402,再送到枕形校正三极管V403, V403将场频抛物波电压进行功率放大,并在0403上形成足够幅度的下凹抛物波电压。抛物波电压经1,403送入行输出电路,调制行扫描电流,使行扫描电流呈上凸规律变化,以消除水平方向的枕形失真。V403集电极电压的高低直接影响行幅的大小,当V403集电极电压下降时,行幅会增大,反之,行幅会缩小。

上一页

下一页

返回


7 3 tmpa88xx23

7.3 TMPA88XX系列超级芯片功能及其应用

  • 为了稳定行幅,就必须稳定V403集电极电压,这一任务由V401来完成。例如,当V403集电极(A点)电压下降而引起行幅增大时,电路稳定行幅的过程如下:

  • UA↓→行幅↑→UB↓→UC↓→UD↓→UE↓→UA↑→行幅↓

上一页

下一页

返回


7 3 tmpa88xx24

7.3 TMPA88XX系列超级芯片功能及其应用

  • 若V403集电极电压升高而引起行幅减小时,过程与上述相反。

  • 由于图像亮度变化时,往往会引起图像的仲缩,为了杜绝这种现象产生,枕形校正电路还特地引入了EHT校正电压。EHT校正电压是通过对束电流进行检测后形成的电压(实际上就是ABL电压)。当图像变大而引起行幅增加时,EHT校正电压会下降,从而导致D点电压下降,E点电压也跟着下降,从而使A点电压上升,行幅缩小。这样通过EHT校正后,行幅就不会随图像亮度的变化而变化。

上一页

下一页

返回


7 3 tmpa88xx25

7.3 TMPA88XX系列超级芯片功能及其应用

  • 枕形校正电路的故障,多发部位在V403及周边元器件上。若故障行幅过小,屏幕两边各有一块弧形暗区,说明L403 , 8412或V403有断路现象。若故障行幅过大,图像沿四周拉长,说明L403, 8412或V403有击穿现象。

上一页

下一页

返回


7 3 tmpa88xx26

7.3 TMPA88XX系列超级芯片功能及其应用

  • 7.3.4 TMPA8829超级芯片应用电路故障检修要点

  • 1.控制系统故障检修

  • 不能二次开机,或者开机后,遥控键控都失灵。

  • 这种现象是因为CPU工作条件被破坏所致,应先查9脚和55脚有无+SV供电电压。若供电电压为0或过低,检查供电电路。若9脚和55脚电压正常,检查5脚复位电压是否正常。

上一页

下一页

返回


7 3 tmpa88xx27

7.3 TMPA88XX系列超级芯片功能及其应用

  • 因为TMPA超级芯片采用低电平复位方式,在复位过程中,5脚为低电平,复位完毕,5脚保持高电平。可根据5脚电压来判断复位是否正常。若测得5脚电压为低电平,说明复位电路一定有问题。此时可入为断开5脚外部电路,再测复位电路输出电压,若为高电平,说明故障在芯片内部电路;若仍为低电平,说明故障是因为5脚外部复位电路引起的。若测得5脚电压为高电平,也应对复位电路进行检查,主要检查复位电路中的三极管及稳压二极管有无击穿。因为这些元件击穿后,复位电路失去复位作用,但5脚电压仍然保持高电平。

上一页

下一页

返回


7 3 tmpa88xx28

7.3 TMPA88XX系列超级芯片功能及其应用

  • 若5脚电压正常,5脚外部复位电路也没有问题,则检查6脚和7脚外部的时钟振荡器。因为6脚和7脚外接的晶体振荡电容无法用万用表测量其好坏,故可采用元件替换法进行检查。

上一页

下一页

返回


7 3 tmpa88xx29

7.3 TMPA88XX系列超级芯片功能及其应用

  • 若时钟振荡也正常,应检查57脚和58脚的电压。57脚和58脚为I2C总线端子,其电压应为高电平,一般在3. 5 V以上。若测得的结果为低电平,说明I2C总线系统有故障,应对总线上拉电阻及存储器进行检查。由于不同厂家所用的控制软件存在差异,所以在更换超级芯片时,一定要选用原厂提供的芯片,否则机器将无法正常工作。当存储器损坏时,最好能用原厂家提供的已写好数据的存储器进行更换。

上一页

下一页

返回


7 3 tmpa88xx30

7.3 TMPA88XX系列超级芯片功能及其应用

  • 2.搜索节目不存储

  • 62脚输入的同步信号,作为搜索节目过程中电台的识别信号,只有62脚有同步信号输入,CPU才能将选到的电视台节目数据自动存入存储器中。若62脚无同步信号输入,电视台节目数据无法保存。因此检修时,先测62脚电压。62脚静态电压为高电平(接近电源电压),收到信号后,其电压略有下降,可根据这一细微差别来判断有无同步信号送入62脚。或用示波器直接观测62脚波形,若62脚无同步信号输入,应查62脚外部的同步分离和同步放大电路,若62脚有同步信号输入,说明超级芯片本身或存储器有问题。

上一页

下一页

返回


7 3 tmpa88xx31

7.3 TMPA88XX系列超级芯片功能及其应用

  • 3.图像中频及伴音中频电路故障检修

  • 无图无声表现为字符显示正常,但搜索不到节目。检修时可入为取消蓝屏静噪功能,再按以下3种情况进行处理。

  • (1)取消蓝屏后,若屏幕出现浓浓的雪花点,说明故障出现在天线输入电路或调谐控制电路。首先观测调谐器VT端子电压在调谐时是否变化,若VT端子电压变化,应重点检查电视机天线插孔是否良好,电视机与用户盒之间的连线是否良好。若VT端子电压不变化,则查60脚电压在调谐时是否变化,若该脚电压有变化,说明故障在调谐电压放大器及RC积分滤波器上;若60脚电压不变化,说明故障在超级芯片内部。

上一页

下一页

返回


7 3 tmpa88xx32

7.3 TMPA88XX系列超级芯片功能及其应用

  • (2)取消蓝屏后,若屏幕上出现淡淡的雪花点,说明故障出现在调谐器或前置电路。可先用镊子触碰前置中放级的输入端,看屏幕有无反应。若无反应,说明故障在前置中放;若有反应,说明故障在调谐器。

  • (3)取消蓝屏后,若屏幕上出现白光栅,说明故障出现在超级芯片的中频通道,应先检查29脚和36脚供电是否正常,若不正常,检查供电电路;若正常,则检查39脚外部AGC滤波电容和35脚外部PLL滤波电路。若这些电路都正常,说明中频通道可能损坏。

上一页

下一页

返回


7 3 tmpa88xx33

7.3 TMPA88XX系列超级芯片功能及其应用

  • 7. 3. 5实训超级单芯片TMPA8829的关键点波形、电压测量

  • [实训目的]

  • (1)掌握TMPA8829超级芯片的关键点波形检测方法。

  • (2)掌握AV/TV切换电路的控制电压检测方法。

  • [实训器材]

  • 长虹CN-18系列彩色电视机、示波器、万用表。

上一页

下一页

返回


7 3 tmpa88xx34

7.3 TMPA88XX系列超级芯片功能及其应用

  • [实训内容]

  • (1)调谐电压VT的测量。

  • (2) R-OUT,G-OUT, B-OUT波形的观察。

  • (3) AV/TV一切换控制电压的测量。

  • (4)枕形校正电路相关电压的测量。

上一页

下一页

返回


7 3 tmpa88xx35

7.3 TMPA88XX系列超级芯片功能及其应用

  • 本课题小结

  • (1) TMPA88XX系列超级芯片内包含了TV处理器和CPU两部分,只须配上伴音功放电路、行扫描电路及电源电路,就可以构成一个完整的电视机电路,且功能扩展十分灵活,可以方便地添加AV/TV切换电路、YUV输入电路、多制式伴音处理电路及流状滤波器Y/C分离电路。

  • (2)长虹CN-18机芯大屏幕彩电中,由调谐器和TMPA8829组成了图像信号处理电路,TV/AV切换由TC90 L01N来完成,TMPA8829和外部存储器构成了控制接口电路,枕形校正电路由分立元件构成。

返回

上一页


7 1 la7693019

表7-1 LA76930引脚功能及典型电压、电阻值

下一页

返回


7 1 la7693020

表7-1 LA76930引脚功能及典型电压、电阻值

上一页

下一页

返回


7 1 la7693021

表7-1 LA76930引脚功能及典型电压、电阻值

上一页

下一页

返回


7 1 la7693022

表7-1 LA76930引脚功能及典型电压、电阻值

上一页

下一页

返回


7 1 la7693023

表7-1 LA76930引脚功能及典型电压、电阻值

上一页

返回


7 1 la7693024

图7-1 LA76930的内部功能框图

返回


7 2 tcl at2916 y

图7-2 TCL-AT2916/Y彩电整机框图

返回


7 3 av tv

图7-3 AV/TV信号切换电路

返回


7 4 y c

图7-4 Y/C信号分离电路

返回


3862654

图7-5 伴音前置处理放大电路

返回


3862654

图7-6 枕形校正电路

返回


7 2 tda93xx

表7-2 TDA93XX系列超级芯片功能对照表

返回


7 7 tda937x tda938x

图7-7 TDA937X/TDA938X系列芯片结构框图

返回


7 3 tda9383

表7-3 TDA9383引脚功能及参考电压

下一页

返回


7 3 tda93831

表7-3 TDA9383引脚功能及参考电压

上一页

下一页

返回


7 3 tda93832

表7-3 TDA9383引脚功能及参考电压

上一页

下一页

返回


7 3 tda93833

表7-3 TDA9383引脚功能及参考电压

上一页

返回


7 8 av tv

图7-8 AV/TV信号处理电路

返回


3862654

表7-4逻辑控制表

返回


7 9 tda9181

图7-9 TDA9181内部框图

返回


7 10 y c

图7-10 梳状滤波器Y/C分离电路

返回


3862654

图7-11 音频处理电路

返回


3862654

图7-12 枕形校正电路

返回


7 13 tmp

图7-13 TMP超级芯片彩电框图

返回


7 5 tmpa8829

表7-5 TMPA8829引脚功能及检修数据

下一页

返回


7 5 tmpa88291

表7-5 TMPA8829引脚功能及检修数据

上一页

下一页

返回


7 5 tmpa88292

表7-5 TMPA8829引脚功能及检修数据

上一页

下一页

返回


7 5 tmpa88293

表7-5 TMPA8829引脚功能及检修数据

上一页

下一页

返回


7 5 tmpa88294

表7-5 TMPA8829引脚功能及检修数据

上一页

返回


7 14 tmpa8829

图7-14 TMPA8829内部功能框图

返回


3862654

表7-6调谐器波段控制逻辑表

返回


3862654

图7-15 调谐器及中频处理电路

返回


7 16 tc90loln

图7-16 TC90LOlN结构框图

返回


7 17 av tv

图7-17 AV/TV切换电路

返回


7 18 tv

图7-18 TV信号处理电路

返回


3862654

图7-19 控制接口电路

返回


3862654

图7-20 大屏幕彩电枕形校正电路

返回


  • Login
