第二章 Capture 软件与电路图绘制

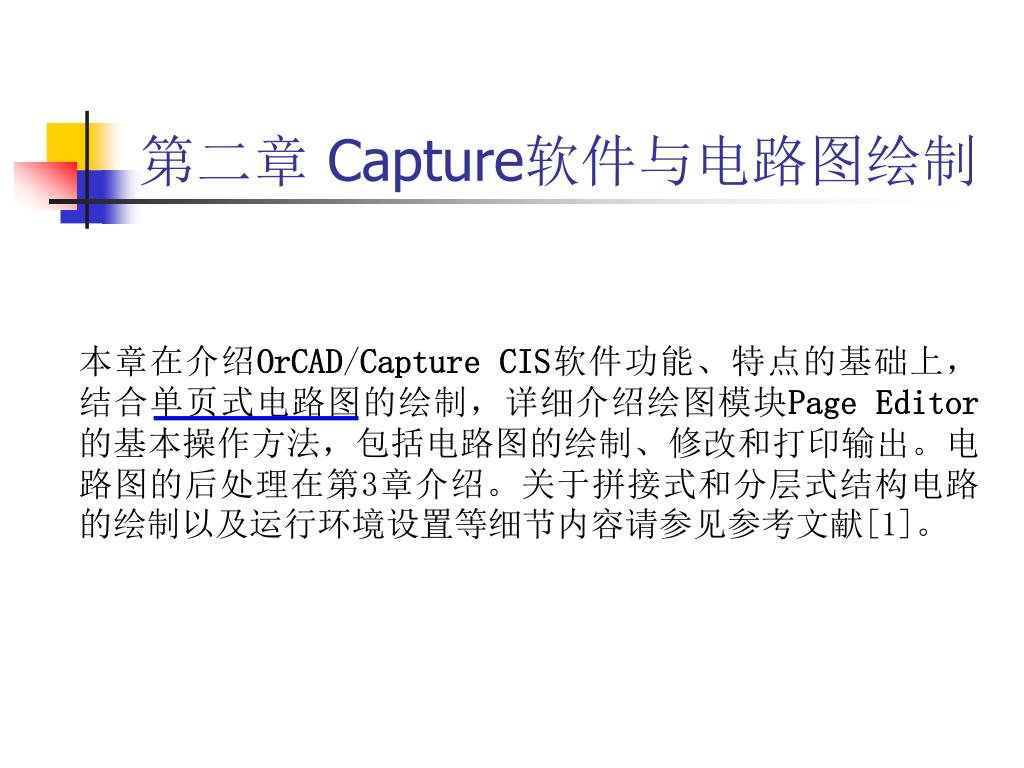

1. 第二章 Capture软件与电路图绘制 本章在介绍OrCAD/Capture CIS软件功能、特点的基础上，结合单页式电路图的绘制，详细介绍绘图模块Page Editor的基本操作方法，包括电路图的绘制、修改和打印输出。电路图的后处理在第3章介绍。关于拼接式和分层式结构电路的绘制以及运行环境设置等细节内容请参见参考文献[1]。

2. 2. 1 OrCAD/Capture CIS软件 OrCAD软件包的构成中，Capture CIS是一个共用软件。在调用OrCAD软件包中其他两个软件之前，都需要首先运行Capture CIS软件，生成电路设计原理图。本节介绍CaptureCIS软件的结构、功能特点、窗口结构以及主要名词术语。

3. 2.1.1 OrCAD/Capture CIS软件的构成

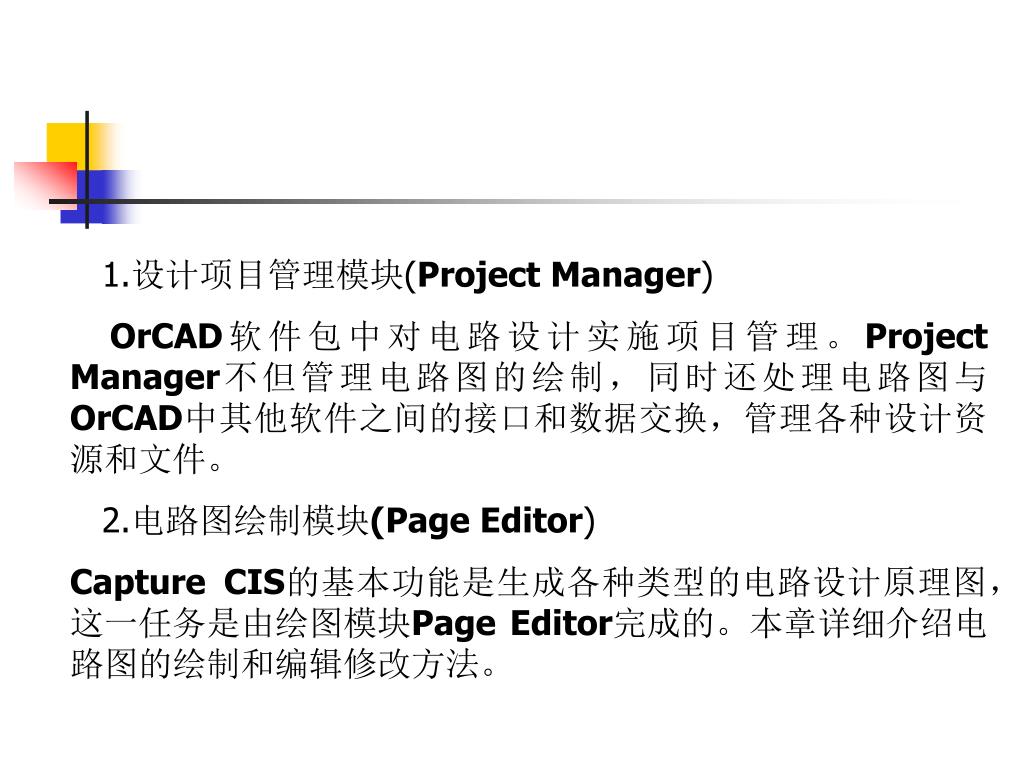

4. 1.设计项目管理模块(Project Manager) OrCAD软件包中对电路设计实施项目管理。Project Manager不但管理电路图的绘制，同时还处理电路图与OrCAD中其他软件之间的接口和数据交换，管理各种设计资源和文件。 2.电路图绘制模块(Page Editor) Capture CIS的基本功能是生成各种类型的电路设计原理图，这一任务是由绘图模块Page Editor完成的。本章详细介绍电路图的绘制和编辑修改方法。

5. 3.电路设计的后处理工具(Processing Tools) 对设计好的电路图，capture CIS软件中还提供有一系列后处理工具，用于对电路图中的元器件进行自动编号、设计规则检查、输出各种统计报告以及生成供几十种其他CAD软件调用的电连接网表文件。第3章将详细介绍各种后处理工具的功能和调用方法。 4.元器件符号编辑和建库模块(Part Editor) Capture CIS软件提供的元器件符号库中包括有四万多种常用的元器件符号，供绘制电路图调用。同时软件中还包括有元器件符号编辑模块Part Editor，可以对符号库中元器件符号图形进行编辑修改，或者添加新的元器件图形符号。

6. 5.元器件信息管理系统CIS(Component Information System) 与其他电路图绘制软件相比，Capture CIS软件中的CIS模块具有明显的特点。使用该模块不但有助于对元器件的使用和库存实施高效管理，而且还具有互联网元器件助理ICA(Internet Component Assistant)功能，可以在设计电路图的过程中，通过Internet，从指定网点提供的元器件数据库中查阅近百万种元器件，并根据需要将查找到的元器件应用到电路设计中，或添加到OrCAD软件包的符号库里。

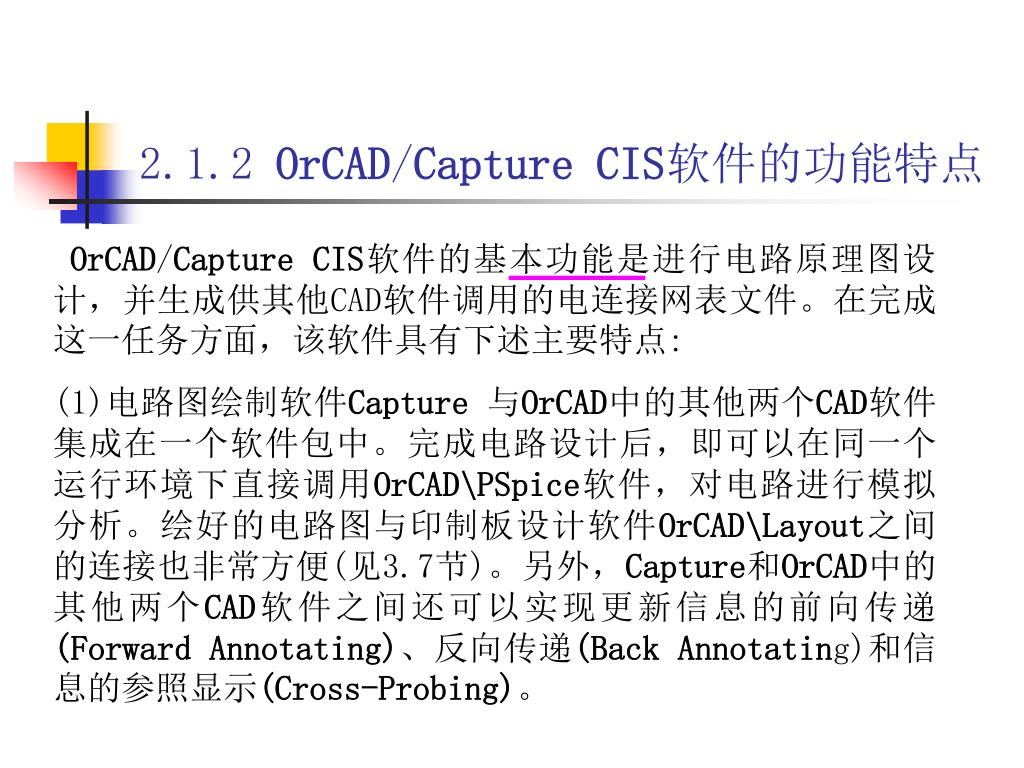

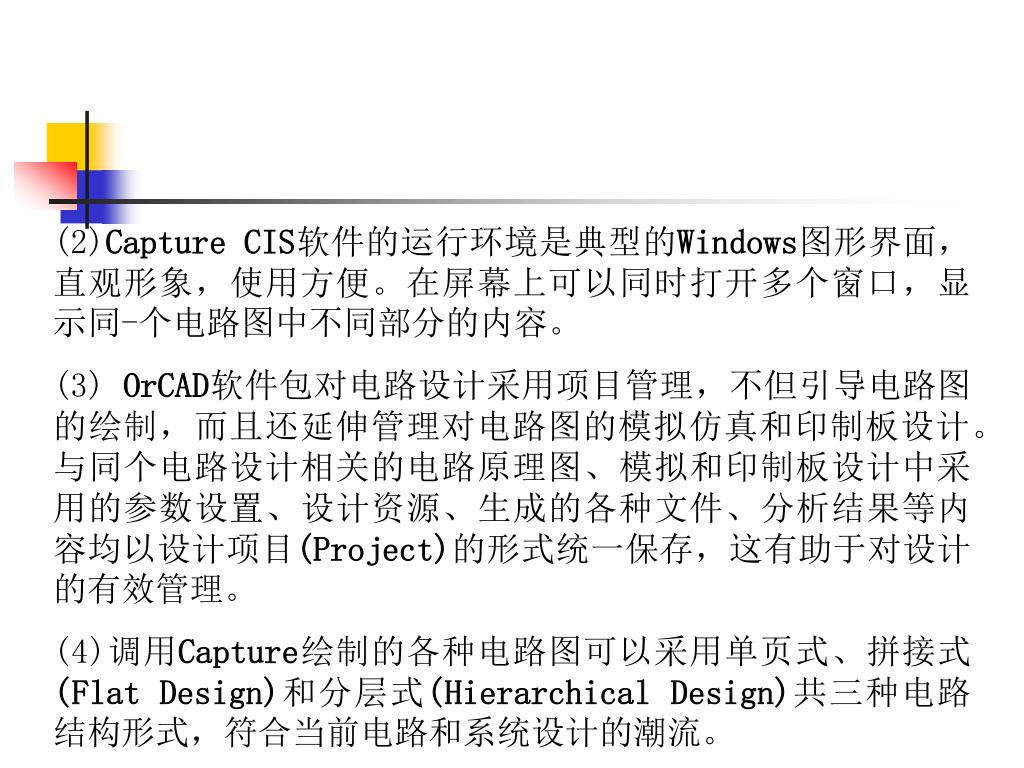

7. 2.1.2 OrCAD/Capture CIS软件的功能特点 OrCAD/Capture CIS软件的基本功能是进行电路原理图设计，并生成供其他CAD软件调用的电连接网表文件。在完成这一任务方面，该软件具有下述主要特点: (1)电路图绘制软件Capture 与OrCAD中的其他两个CAD软件集成在一个软件包中。完成电路设计后，即可以在同一个运行环境下直接调用OrCAD\PSpice软件，对电路进行模拟分析。绘好的电路图与印制板设计软件OrCAD\Layout之间的连接也非常方便(见3.7节)。另外，Capture和OrCAD中的其他两个CAD软件之间还可以实现更新信息的前向传递(Forward Annotating)、反向传递(Back Annotating)和信息的参照显示(Cross-Probing)。

8. (2)Capture CIS软件的运行环境是典型的Windows图形界面，直观形象，使用方便。在屏幕上可以同时打开多个窗口，显示同-个电路图中不同部分的内容。 (3) OrCAD软件包对电路设计采用项目管理，不但引导电路图的绘制，而且还延伸管理对电路图的模拟仿真和印制板设计。与同个电路设计相关的电路原理图、模拟和印制板设计中采用的参数设置、设计资源、生成的各种文件、分析结果等内容均以设计项目(Project)的形式统一保存，这有助于对设计的有效管理。 (4)调用Capture绘制的各种电路图可以采用单页式、拼接式(Flat Design)和分层式(Hierarchical Design)共三种电路结构形式，符合当前电路和系统设计的潮流。

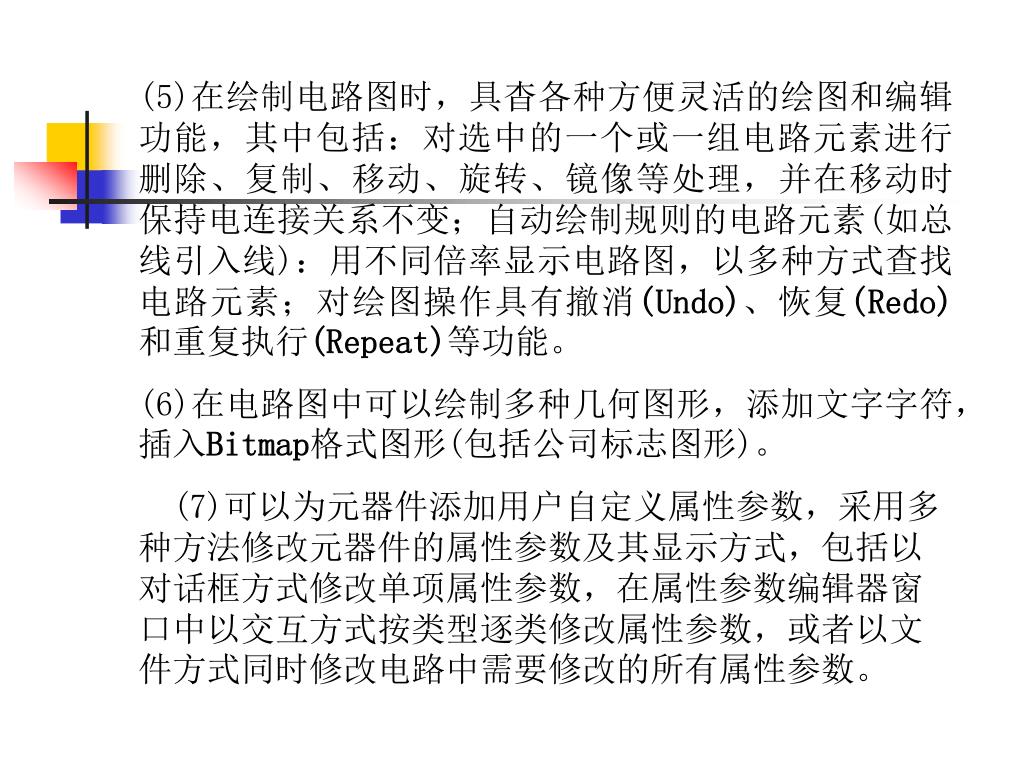

9. (5)在绘制电路图时，具杳各种方便灵活的绘图和编辑功能，其中包括：对选中的一个或一组电路元素进行删除、复制、移动、旋转、镜像等处理，并在移动时保持电连接关系不变；自动绘制规则的电路元素(如总线引入线)：用不同倍率显示电路图，以多种方式查找电路元素；对绘图操作具有撤消(Undo)、恢复(Redo)和重复执行(Repeat)等功能。(5)在绘制电路图时，具杳各种方便灵活的绘图和编辑功能，其中包括：对选中的一个或一组电路元素进行删除、复制、移动、旋转、镜像等处理，并在移动时保持电连接关系不变；自动绘制规则的电路元素(如总线引入线)：用不同倍率显示电路图，以多种方式查找电路元素；对绘图操作具有撤消(Undo)、恢复(Redo)和重复执行(Repeat)等功能。 (6)在电路图中可以绘制多种几何图形，添加文字字符，插入Bitmap格式图形(包括公司标志图形)。 (7)可以为元器件添加用户自定义属性参数，采用多种方法修改元器件的属性参数及其显示方式，包括以对话框方式修改单项属性参数，在属性参数编辑器窗口中以交互方式按类型逐类修改属性参数，或者以文件方式同时修改电路中需要修改的所有属性参数。

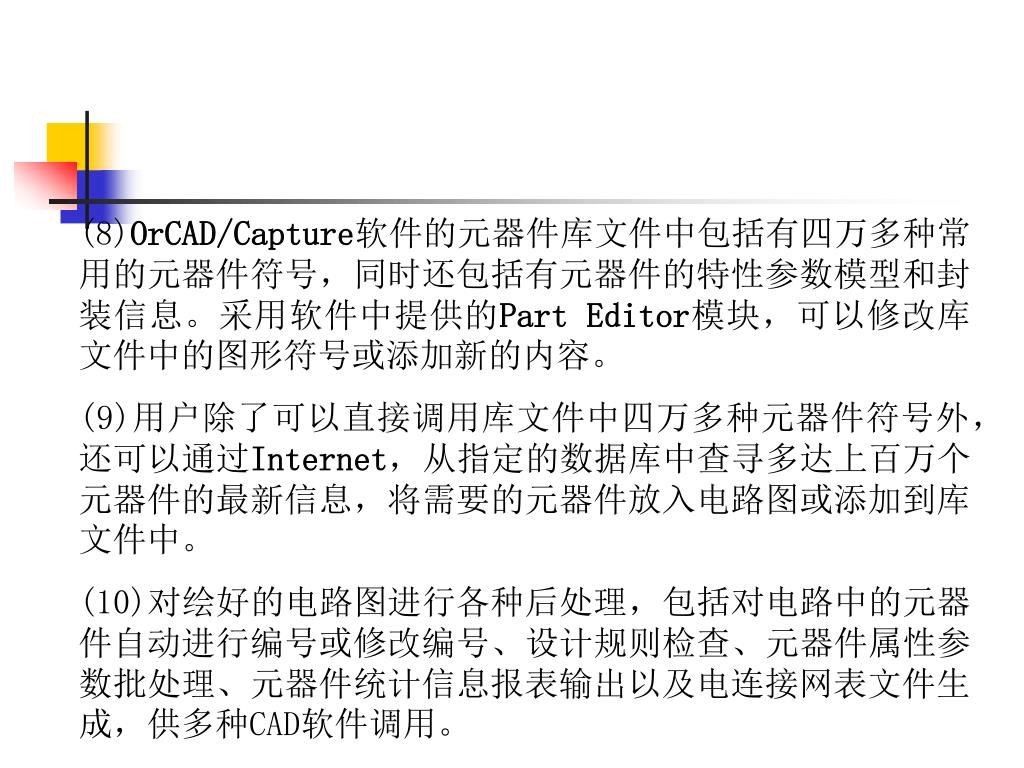

10. (8)OrCAD/Capture软件的元器件库文件中包括有四万多种常用的元器件符号，同时还包括有元器件的特性参数模型和封装信息。采用软件中提供的Part Editor模块，可以修改库文件中的图形符号或添加新的内容。 (9)用户除了可以直接调用库文件中四万多种元器件符号外，还可以通过Internet，从指定的数据库中查寻多达上百万个元器件的最新信息，将需要的元器件放入电路图或添加到库文件中。 (10)对绘好的电路图进行各种后处理，包括对电路中的元器件自动进行编号或修改编号、设计规则检查、元器件属性参数批处理、元器件统计信息报表输出以及电连接网表文件生成，供多种CAD软件调用。

11. (11)绘好电路图后，可以生成DXF格式文件，供AutoCAD软件调用。也可以用EDIF200格式与其他软件交换设计结果。(11)绘好电路图后，可以生成DXF格式文件，供AutoCAD软件调用。也可以用EDIF200格式与其他软件交换设计结果。 (12)用户可以按Visual Basic的语法规定，将经常采用的多步绘图操作编成“宏”(Macro)，加速绘图进程。用户可以对宏进行新建、复制、修改、创建快捷方式等多种处理。 (13)采用CIS模块，可以对公司内部的元器件信息实施高效管理，包括库存元器件品种的优化确定；即时更新公司元器件的最新信息；检查电路中元器件参数与库存元器件信息的一致性，帮助发现电路中元器件参数的错误选用；确定库存元器件的进货要求等。

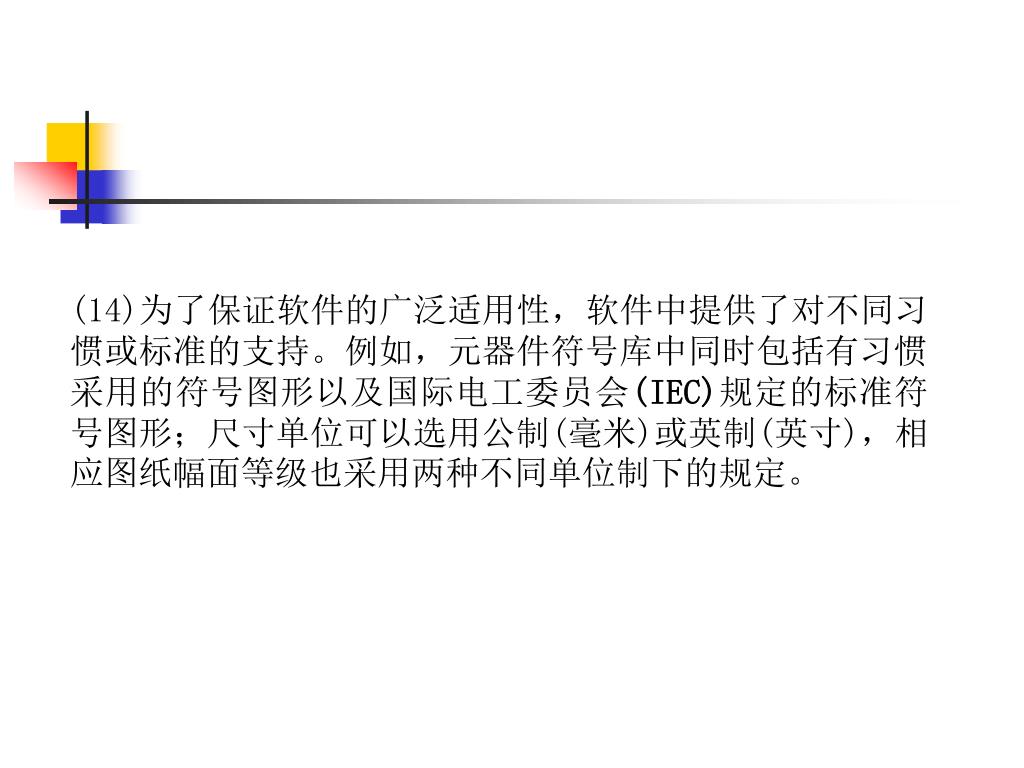

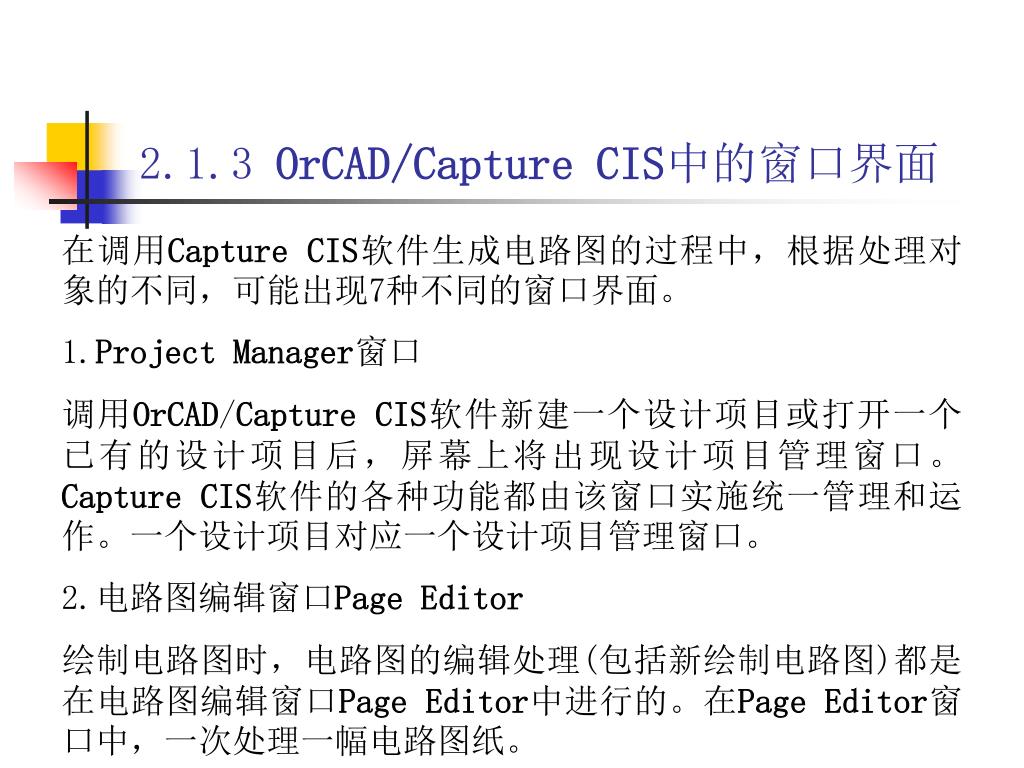

12. (14)为了保证软件的广泛适用性，软件中提供了对不同习惯或标准的支持。例如，元器件符号库中同时包括有习惯采用的符号图形以及国际电工委员会(IEC)规定的标准符号图形；尺寸单位可以选用公制(毫米)或英制(英寸)，相应图纸幅面等级也采用两种不同单位制下的规定。(14)为了保证软件的广泛适用性，软件中提供了对不同习惯或标准的支持。例如，元器件符号库中同时包括有习惯采用的符号图形以及国际电工委员会(IEC)规定的标准符号图形；尺寸单位可以选用公制(毫米)或英制(英寸)，相应图纸幅面等级也采用两种不同单位制下的规定。

13. 2.1.3 OrCAD/Capture CIS中的窗口界面 在调用Capture CIS软件生成电路图的过程中，根据处理对象的不同，可能出现7种不同的窗口界面。 1.Project Manager窗口 调用OrCAD/Capture CIS软件新建一个设计项目或打开一个已有的设计项目后，屏幕上将出现设计项目管理窗口。Capture CIS软件的各种功能都由该窗口实施统一管理和运作。一个设计项目对应一个设计项目管理窗口。 2.电路图编辑窗口Page Editor 绘制电路图时，电路图的编辑处理(包括新绘制电路图)都是在电路图编辑窗口Page Editor中进行的。在Page Editor窗口中，一次处理一幅电路图纸。

14. 3.Session Log窗口 在运行OrCAD/Capture CIS软件时，记录运行过程的信息以及运行中产生的出错信息都将显示在Session Log窗口中。 4.Browse窗口 在设计项目管理窗口中，选中一个电路设计后，选择执行Edit/Browse子命令，可以对电路图中元器件信息进行统计，并将结果显示在Browse窗口中。 5.元器件符号图形编辑窗口Part Editor Part Editor窗口用于对元器件符号进行编辑处理，也可以新建元器件符号。 6.CIS窗口:用于从公司的元器件信息库和Internet上指定的元器件数据库中查寻、调用最新的元器件。

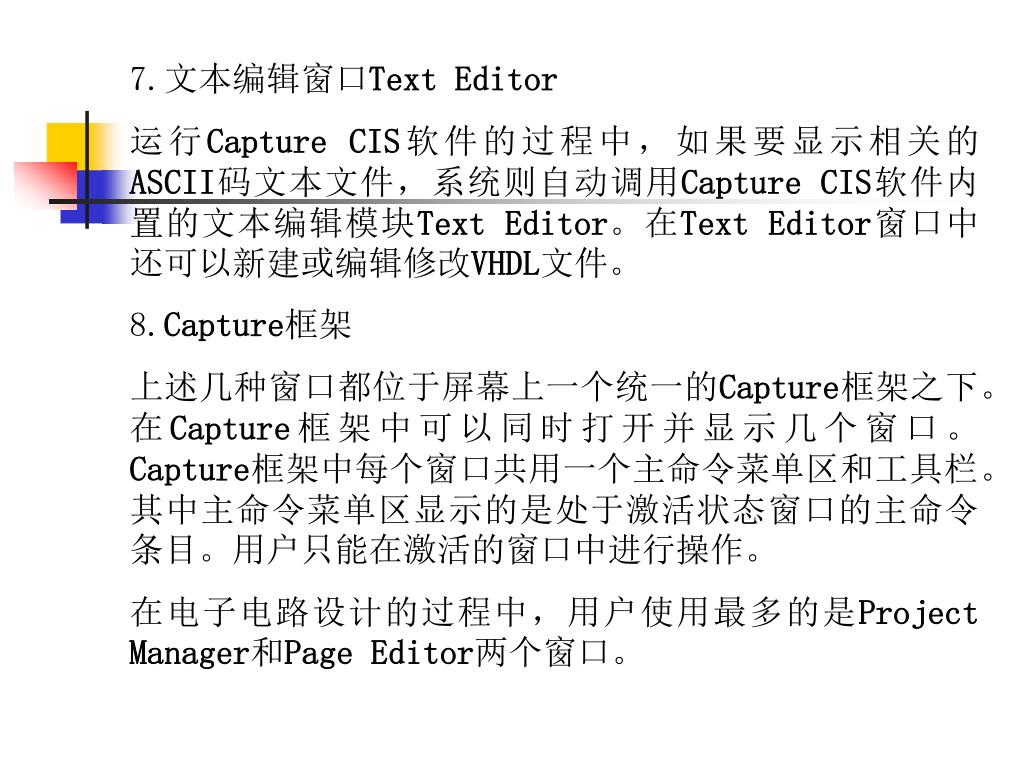

15. 7.文本编辑窗口Text Editor 运行Capture CIS软件的过程中，如果要显示相关的ASCII码文本文件，系统则自动调用Capture CIS软件内置的文本编辑模块Text Editor。在Text Editor窗口中还可以新建或编辑修改VHDL文件。 8.Capture框架 上述几种窗口都位于屏幕上一个统一的Capture框架之下。在Capture框架中可以同时打开并显示几个窗口。Capture框架中每个窗口共用一个主命令菜单区和工具栏。其中主命令菜单区显示的是处于激活状态窗口的主命令条目。用户只能在激活的窗口中进行操作。 在电子电路设计的过程中，用户使用最多的是Project Manager和Page Editor两个窗口。

16. 2.1.4基本名词术语 Wire(互连线)、Bus(总线)、Power(电源)、part(元器件)、Part Pin(元器件引线) 等 1.与电路设计项目有关的名词术语 (1)设计项目(Project)：与电路设计有关的所有内容组成一个独立的设计项目。设计项目中包括有电路图设计、配置的元器件库、相关的设计资源、生成的各种结果文件等。存放设计项目的文件以.opj为扩展名。该文件中包括了与上述各项内容相应的文件名。 (2)一幅电路图页(Schematic Page)：绘制在一页电路图纸上的电路图。

17. 1.与电路设计项目有关的名词术语 (3)一个层次电路图(Schematic Folder)：指分层式电路图结构中同一个层次上的所有电路图。一个层次电路图可以包括一幅或多幅电路图页。 (4)电路图设计(Schematic Design)：指设计项目中的电路图部分。一个完整的电路设计可以包括一个或多个层次电路图。电路图设计存放在以.dsn为扩展名的文件中。 (5)电路图设计结构(Design Structure)：指电路设计中采用的下述三种不同结构。

18. (a)分层式电路设计(Hierarchical Design)：在设计比较复杂的电路和系统时通常采用的是一种自上而下的电路设计方法。即首先在一层图纸上(称之为根层次:Root)设计电路总体结构框图，然后再在另外层次图纸上设计每一个框图代表的子电路结构，下一层次中还可以包括有框图，按层次关系将子电路框图逐级细分，直到最底层次上为具体电路图，不再包括子电路框图。这种电路结构称为分层式电路设计。 (b)拼接式电路设计(Flat Design)：指只包括一个层次的电路设计。该层次中可以包括有多页电路图，但不包括子电路框图。

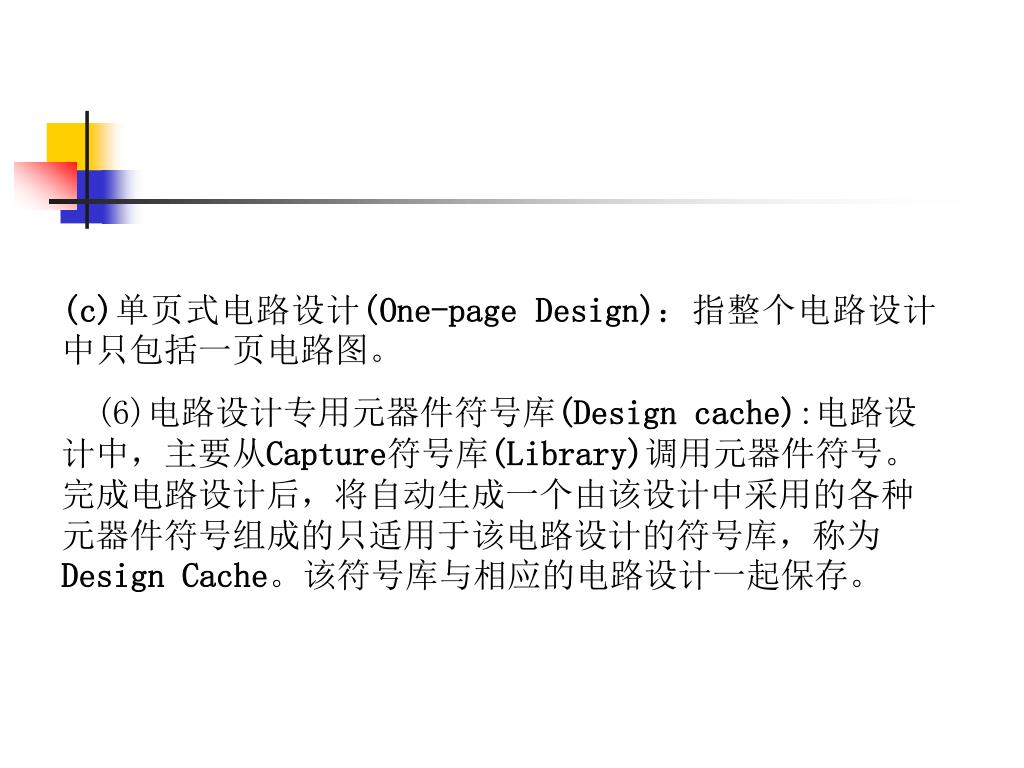

19. (c)单页式电路设计(One-page Design)：指整个电路设计中只包括一页电路图。 (6)电路设计专用元器件符号库(Design cache):电路设计中，主要从Capture符号库(Library)调用元器件符号。完成电路设计后，将自动生成一个由该设计中采用的各种元器件符号组成的只适用于该电路设计的符号库，称为Design Cache。该符号库与相应的电路设计一起保存。

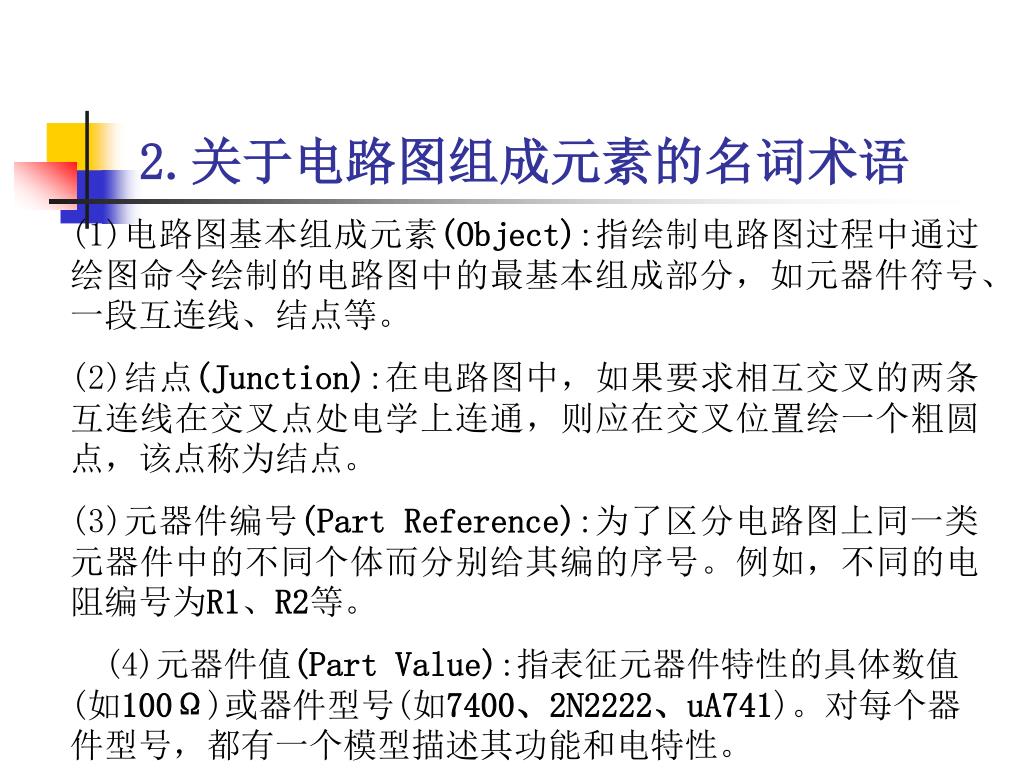

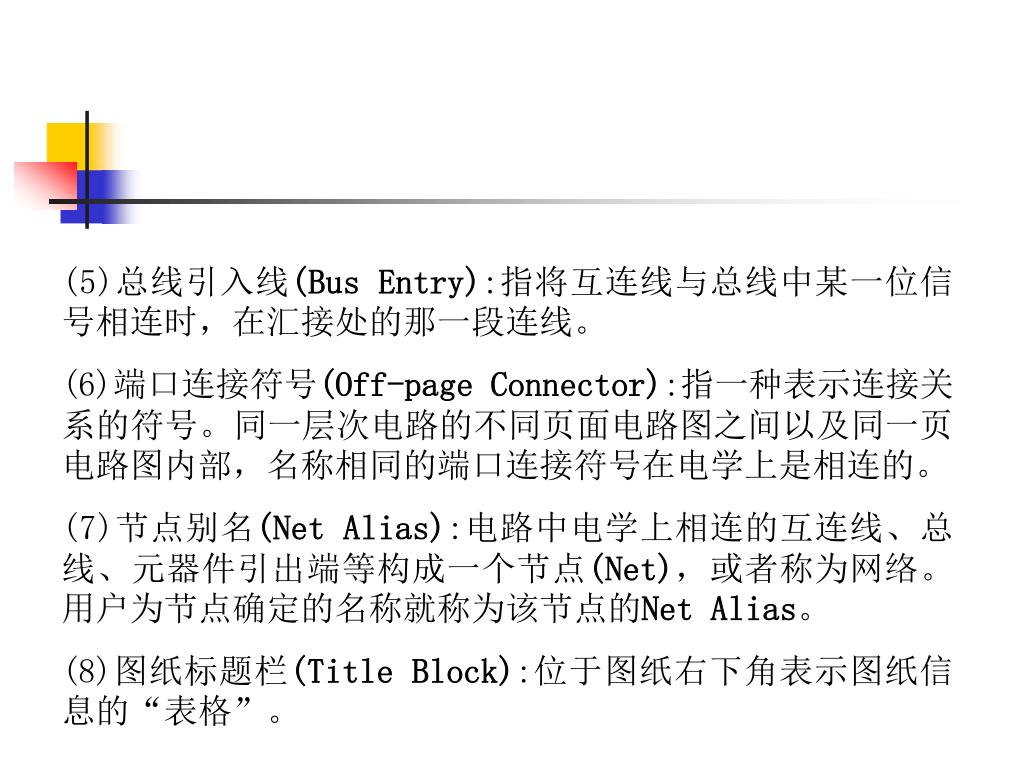

20. 2.关于电路图组成元素的名词术语 (1)电路图基本组成元素(Object):指绘制电路图过程中通过绘图命令绘制的电路图中的最基本组成部分，如元器件符号、一段互连线、结点等。 (2)结点(Junction):在电路图中，如果要求相互交叉的两条互连线在交叉点处电学上连通，则应在交叉位置绘一个粗圆点，该点称为结点。 (3)元器件编号(Part Reference):为了区分电路图上同一类元器件中的不同个体而分别给其编的序号。例如，不同的电阻编号为R1、R2等。 (4)元器件值(Part Value):指表征元器件特性的具体数值(如100Ω)或器件型号(如7400、2N2222、uA741)。对每个器件型号，都有一个模型描述其功能和电特性。

21. (5)总线引入线(Bus Entry):指将互连线与总线中某一位信号相连时，在汇接处的那一段连线。 (6)端口连接符号(Off-page Connector):指一种表示连接关系的符号。同一层次电路的不同页面电路图之间以及同一页电路图内部，名称相同的端口连接符号在电学上是相连的。 (7)节点别名(Net Alias):电路中电学上相连的互连线、总线、元器件引出端等构成一个节点(Net)，或者称为网络。用户为节点确定的名称就称为该节点的Net Alias。 (8)图纸标题栏(Title Block):位于图纸右下角表示图纸信息的“表格”。

22. (9)电路元素的属性参数(Property):表示电路元素各种信息的参数。其中直接由OrCAD软件赋给的属性参数称为固有参数(Inherent Property)，例如元器件值、封装类型等。由用户添加的属性参数称为用户定义参数(User-defined Property)，例如元器件价格、生产厂家等。 (10)图幅分区(Grid Reference):为了便于确定电路元素在电路图中的位置，可以在图纸的X和Y方向划分几个区，分别用字母和数字作为每个区的代号。图纸中各个位置可以用其所在的字母数字分区号表示。

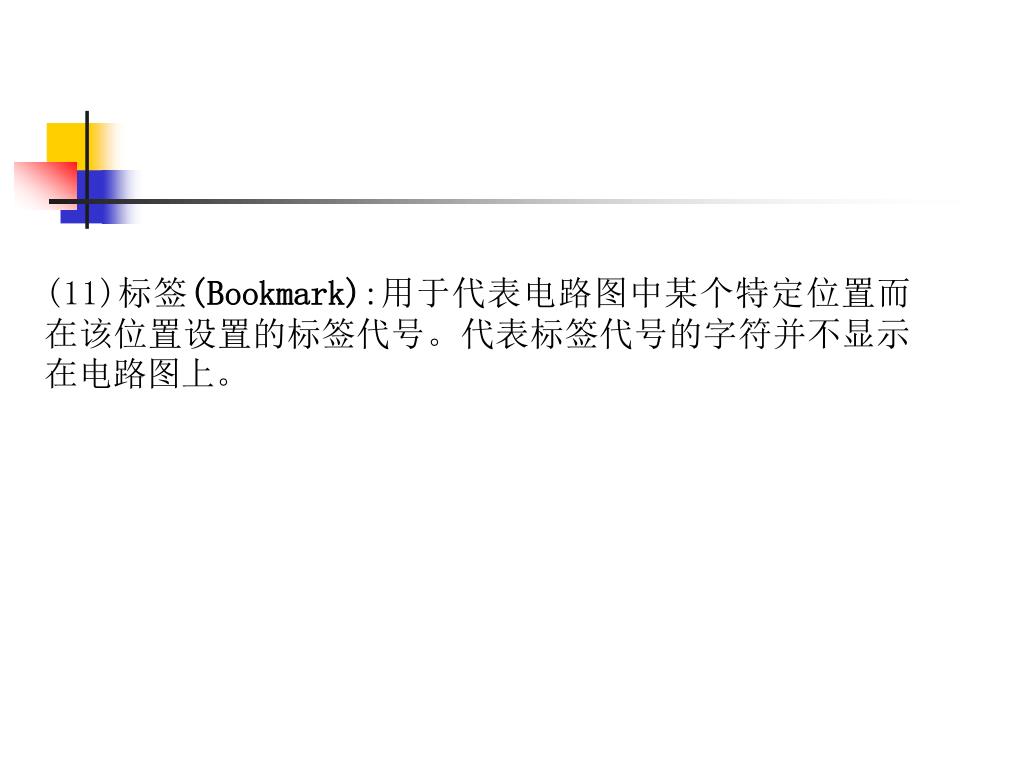

23. (11)标签(Bookmark):用于代表电路图中某个特定位置而在该位置设置的标签代号。代表标签代号的字符并不显示在电路图上。(11)标签(Bookmark):用于代表电路图中某个特定位置而在该位置设置的标签代号。代表标签代号的字符并不显示在电路图上。

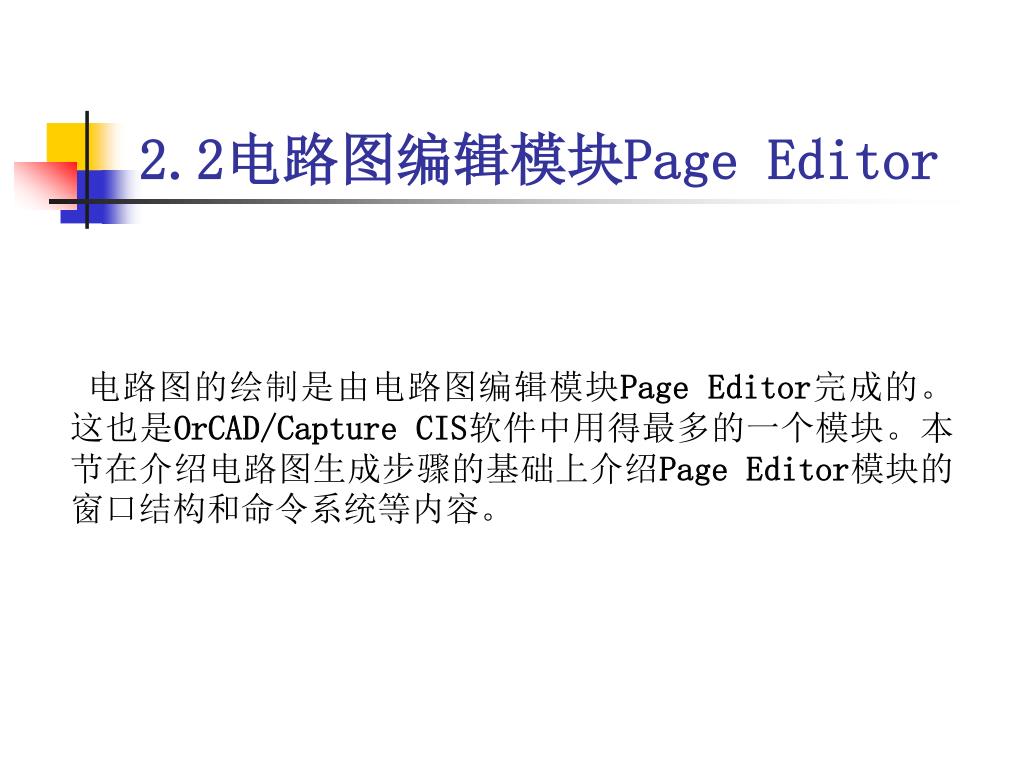

24. 2.2电路图编辑模块Page Editor 电路图的绘制是由电路图编辑模块Page Editor完成的。这也是OrCAD/Capture CIS软件中用得最多的一个模块。本节在介绍电路图生成步骤的基础上介绍Page Editor模块的窗口结构和命令系统等内容。

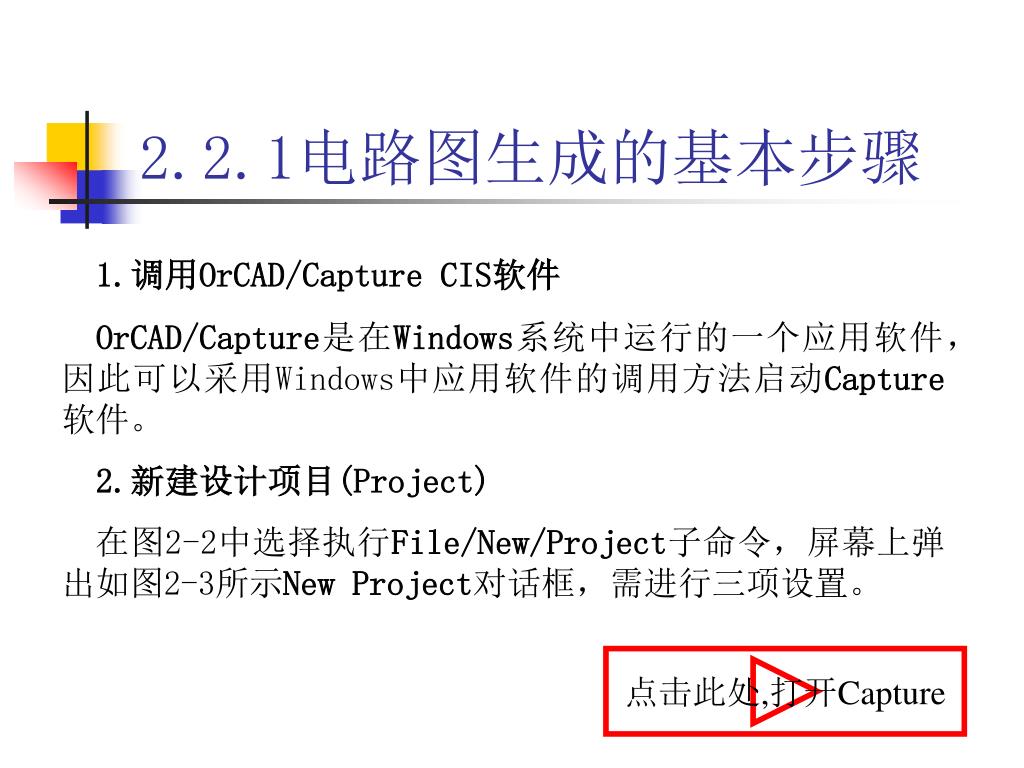

25. 2.2.1电路图生成的基本步骤 1.调用OrCAD/Capture CIS软件 OrCAD/Capture是在Windows系统中运行的一个应用软件，因此可以采用Windows中应用软件的调用方法启动Capture软件。 2.新建设计项目(Project) 在图2-2中选择执行File/New/Project子命令，屏幕上弹出如图2-3所示New Project对话框，需进行三项设置。 点击此处,打开Capture

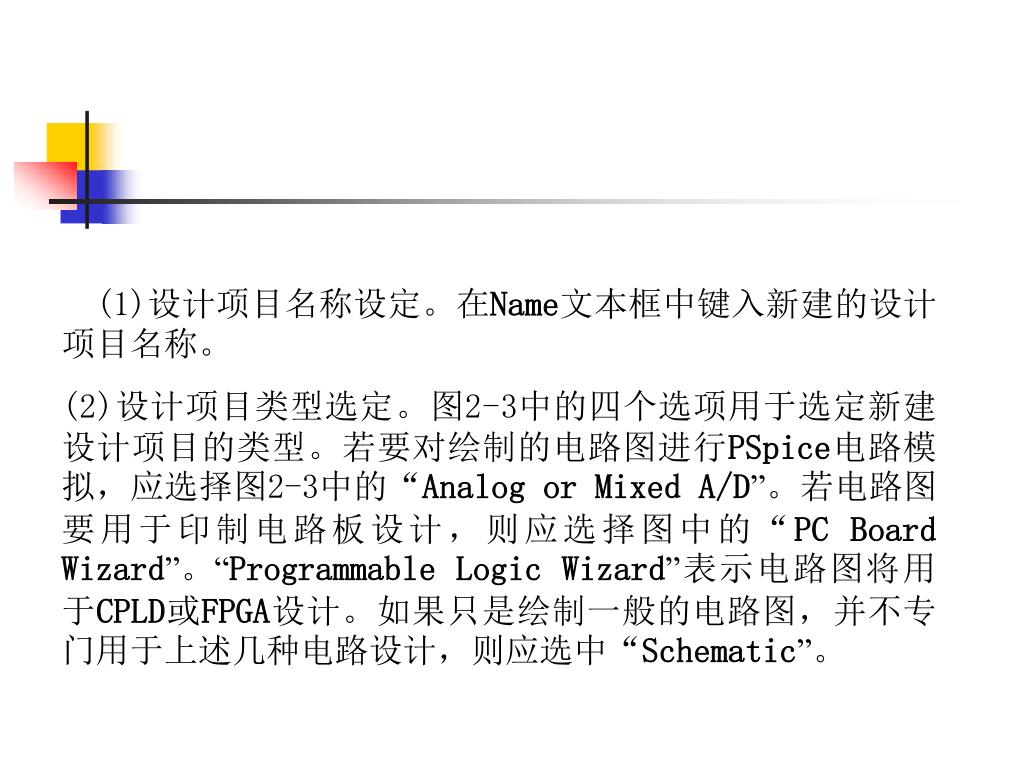

26. (1)设计项目名称设定。在Name文本框中键入新建的设计项目名称。 (2)设计项目类型选定。图2-3中的四个选项用于选定新建设计项目的类型。若要对绘制的电路图进行PSpice电路模拟，应选择图2-3中的“Analog or Mixed A/D”。若电路图要用于印制电路板设计，则应选择图中的“PC Board Wizard”。“Programmable Logic Wizard”表示电路图将用于CPLD或FPGA设计。如果只是绘制一般的电路图，并不专门用于上述几种电路设计，则应选中“Schematic”。

27. (3)设计项目路径名设置。图2-3中Location一项用于设置保存新建设计项目的子目录。图中Browse按钮可帮助用户尽快确定路径名。(3)设计项目路径名设置。图2-3中Location一项用于设置保存新建设计项目的子目录。图中Browse按钮可帮助用户尽快确定路径名。 若选择的是“Analog or Mixed A/D”，点击OK按钮后，屏幕上将出现对话框，由用户确定是建立一个全新的设计项目，还是基于一个已有的设计项目。 若选择的是“PC Board Wizard”，点击OK按钮后，屏幕上将出现对话框，询问用户该设计项目是否还要进行电路模拟。

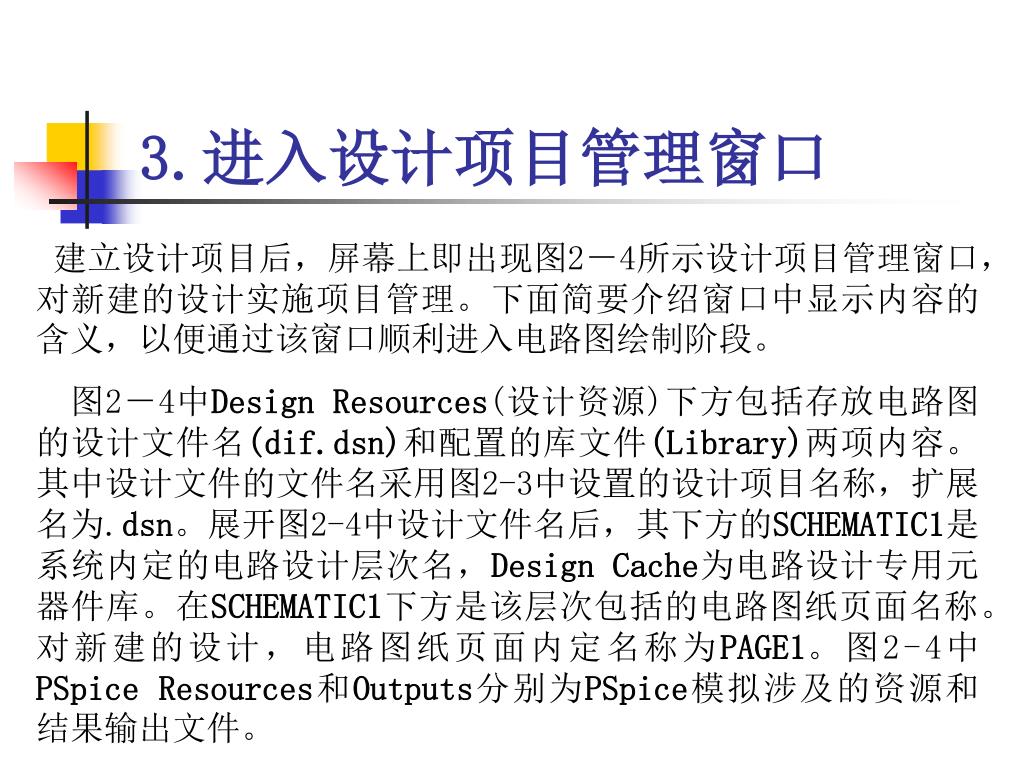

28. 3.进入设计项目管理窗口 建立设计项目后，屏幕上即出现图2－4所示设计项目管理窗口，对新建的设计实施项目管理。下面简要介绍窗口中显示内容的含义，以便通过该窗口顺利进入电路图绘制阶段。 图2－4中Design Resources(设计资源)下方包括存放电路图的设计文件名(dif.dsn)和配置的库文件(Library)两项内容。其中设计文件的文件名采用图2-3中设置的设计项目名称，扩展名为.dsn。展开图2-4中设计文件名后，其下方的SCHEMATIC1是系统内定的电路设计层次名，Design Cache为电路设计专用元器件库。在SCHEMATIC1下方是该层次包括的电路图纸页面名称。对新建的设计，电路图纸页面内定名称为PAGE1。图2-4中PSpice Resources和Outputs分别为PSpice模拟涉及的资源和结果输出文件。

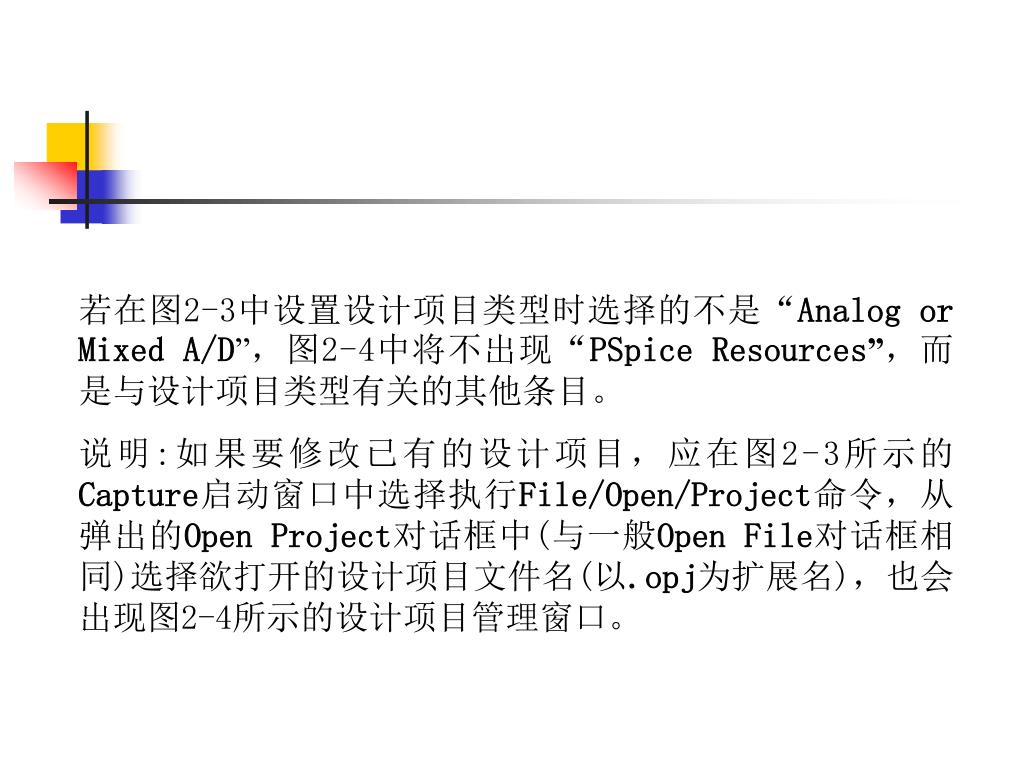

29. 若在图2-3中设置设计项目类型时选择的不是“Analog or Mixed A/D”，图2-4中将不出现“PSpice Resources”，而是与设计项目类型有关的其他条目。 说明:如果要修改已有的设计项目，应在图2-3所示的Capture启动窗口中选择执行File/Open/Project命令，从弹出的Open Project对话框中(与一般Open File对话框相同)选择欲打开的设计项目文件名(以.opj为扩展名)，也会出现图2-4所示的设计项目管理窗口。

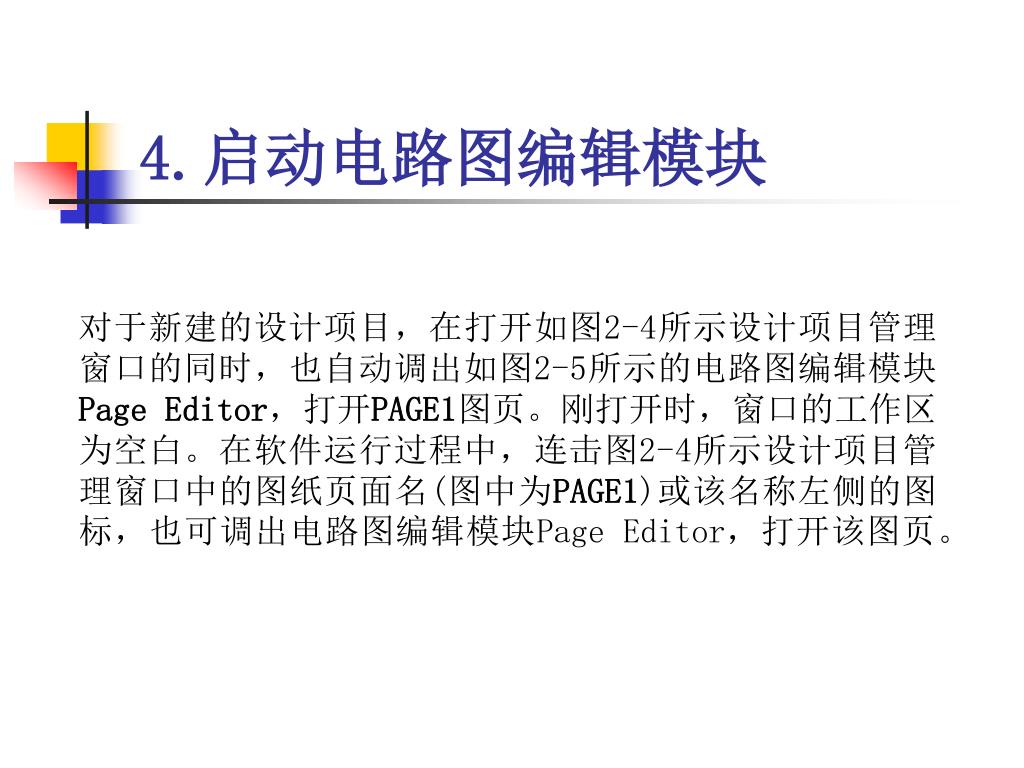

30. 4.启动电路图编辑模块 对于新建的设计项目，在打开如图2-4所示设计项目管理窗口的同时，也自动调出如图2-5所示的电路图编辑模块Page Editor，打开PAGE1图页。刚打开时，窗口的工作区为空白。在软件运行过程中，连击图2-4所示设计项目管理窗口中的图纸页面名(图中为PAGE1)或该名称左侧的图标，也可调出电路图编辑模块Page Editor，打开该图页。

31. 5. 6. 5.绘制电路图 电路图的绘制和编辑修改主要在Page Editor窗口中完成。这也是Capture CIS软件中使用最频繁的一个窗口。本章将详细介绍电路图的绘制方法。图2-5显示的是在Page Editor窗口中绘制好的一个差分对电路的实例。 6.电路图的后处理和结果保存 绘制好电路图后，在图2－4所示项目管理窗口选择执行Tools命令菜单中的有关命令，可对电路图进行各种后处理，包括元器件自动编号、设计规则检查、统计报表输出和电连接网表生成(见第3章)，或者保存电路图设计结果。

32. 2.2.2Page Editor窗口结构 Page Editor窗口是一个典型的Windows窗口。包括标题栏、主命令菜单区、工具栏、工作区、滚动条和状态栏。其中在主命令菜单下的是基本工具栏(Toolbar)位于窗口右侧的一竖条工具按钮是绘图专用工具栏(Tool Palette)。

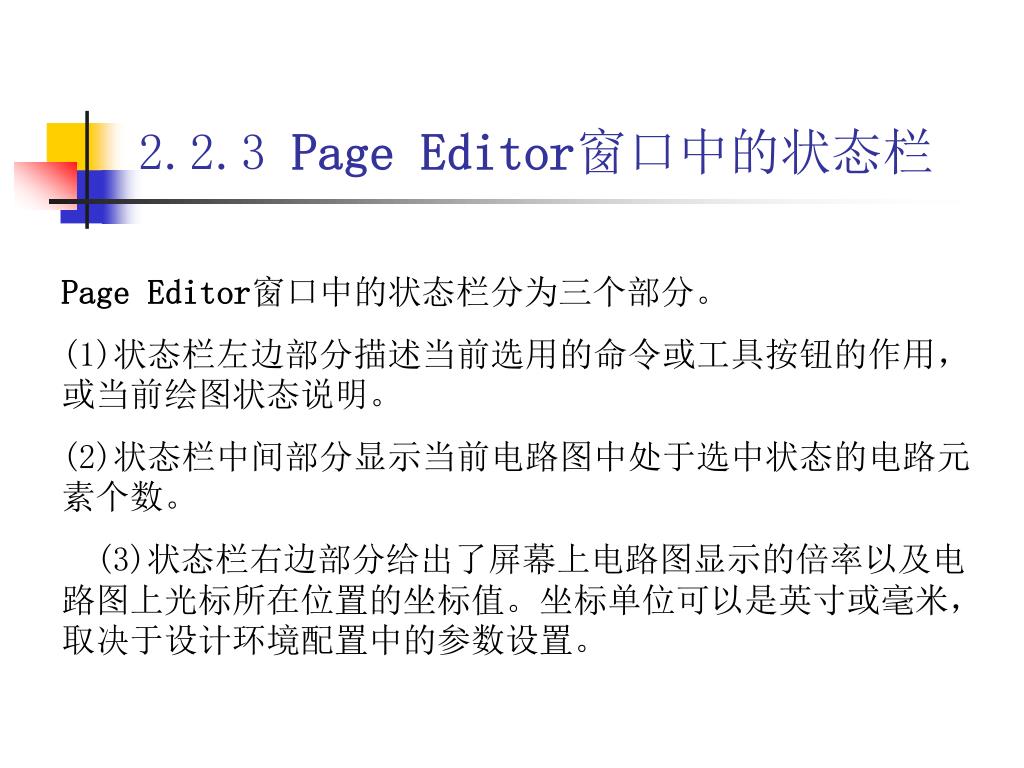

33. 2.2.3 Page Editor窗口中的状态栏 Page Editor窗口中的状态栏分为三个部分。 (1)状态栏左边部分描述当前选用的命令或工具按钮的作用，或当前绘图状态说明。 (2)状态栏中间部分显示当前电路图中处于选中状态的电路元素个数。 (3)状态栏右边部分给出了屏幕上电路图显示的倍率以及电路图上光标所在位置的坐标值。坐标单位可以是英寸或毫米，取决于设计环境配置中的参数设置。

34. 2.2.4 Page Editor命令系统 1. File主命令菜单 在Page Editor窗口中选择File主命令，其下拉菜单如图2－6所示，按功能可将12条子命令分为五组。 (1)文件处理(包括四条子命令) New和Open两条子命令用于新建和打开设计项目、电路设计、元器件库等。选择执行这两条子命令后，将按不同内容分别调用相应的设计管理窗口、符号编辑模块、建库模块等。 Close：关闭当前电路图绘制窗口。 Save:将当前绘制的电路图页存入文件

35. 1. File主命令菜单 (2)电路图中单元的存取。 为提高绘图效率，可以将一部分单元(称为Block)存入用户建立的符号库。绘制电路图的过程中，可直接调用这些单元，减少绘制工作量。图2－6中有两条子命令用于单元电路的存取。 Export Selection：将当前电路中选中的单元存入库文件。 Import Selection：从存放单元电路的文件中调入需要的单元。 (3)电路图打印。图2－6中Print Preview、Print和Print Setup这三条子命令用于打印输出电路图，其作用与Windows应用程序中的打印子命令相同。

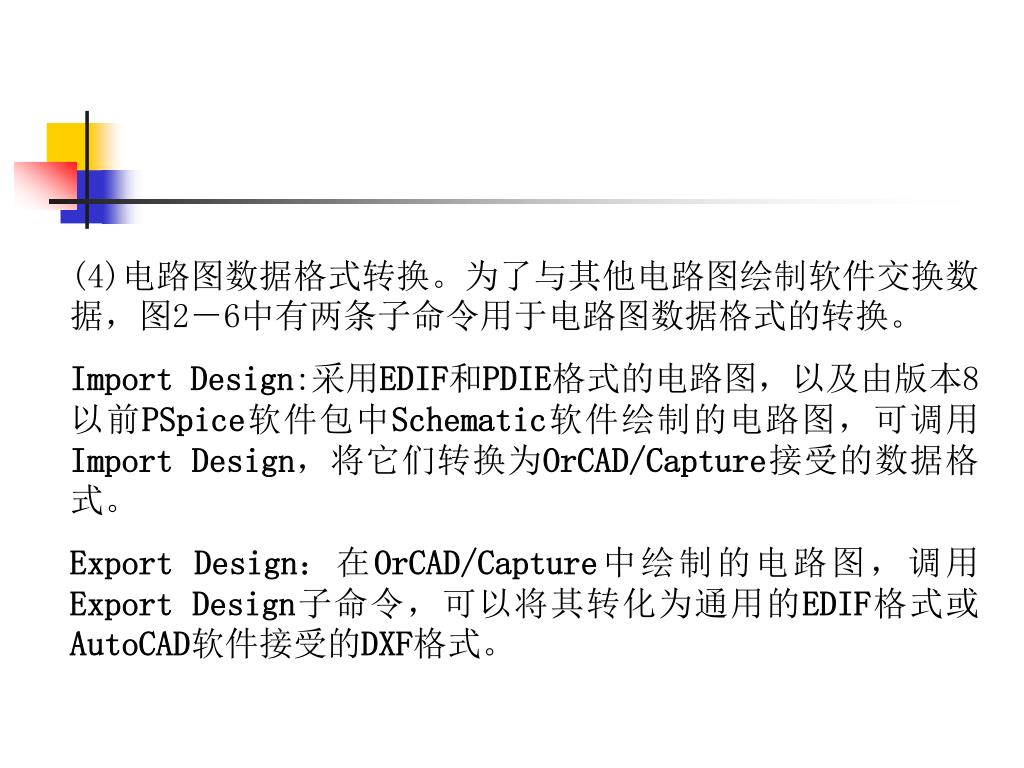

36. (4)电路图数据格式转换。为了与其他电路图绘制软件交换数据，图2－6中有两条子命令用于电路图数据格式的转换。(4)电路图数据格式转换。为了与其他电路图绘制软件交换数据，图2－6中有两条子命令用于电路图数据格式的转换。 Import Design:采用EDIF和PDIE格式的电路图，以及由版本8以前PSpice软件包中Schematic软件绘制的电路图，可调用Import Design，将它们转换为OrCAD/Capture接受的数据格式。 Export Design：在OrCAD/Capture中绘制的电路图，调用Export Design子命令，可以将其转化为通用的EDIF格式或AutoCAD软件接受的DXF格式。

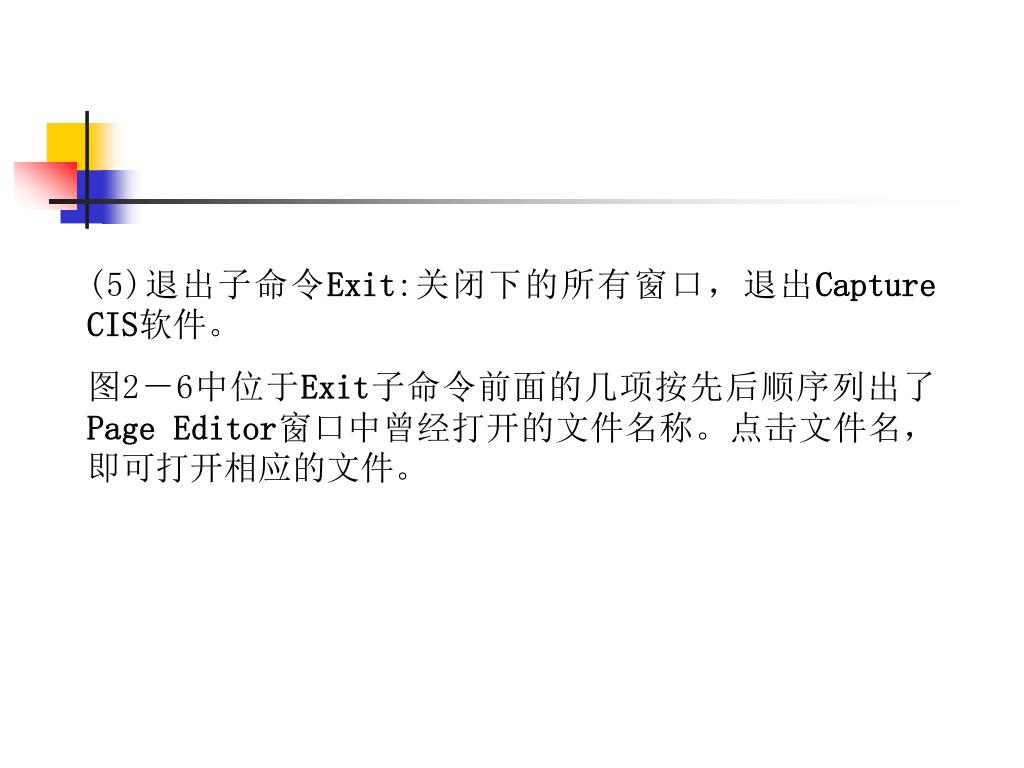

37. (5)退出子命令Exit:关闭下的所有窗口，退出Capture CIS软件。 图2－6中位于Exit子命令前面的几项按先后顺序列出了Page Editor窗口中曾经打开的文件名称。点击文件名，即可打开相应的文件。

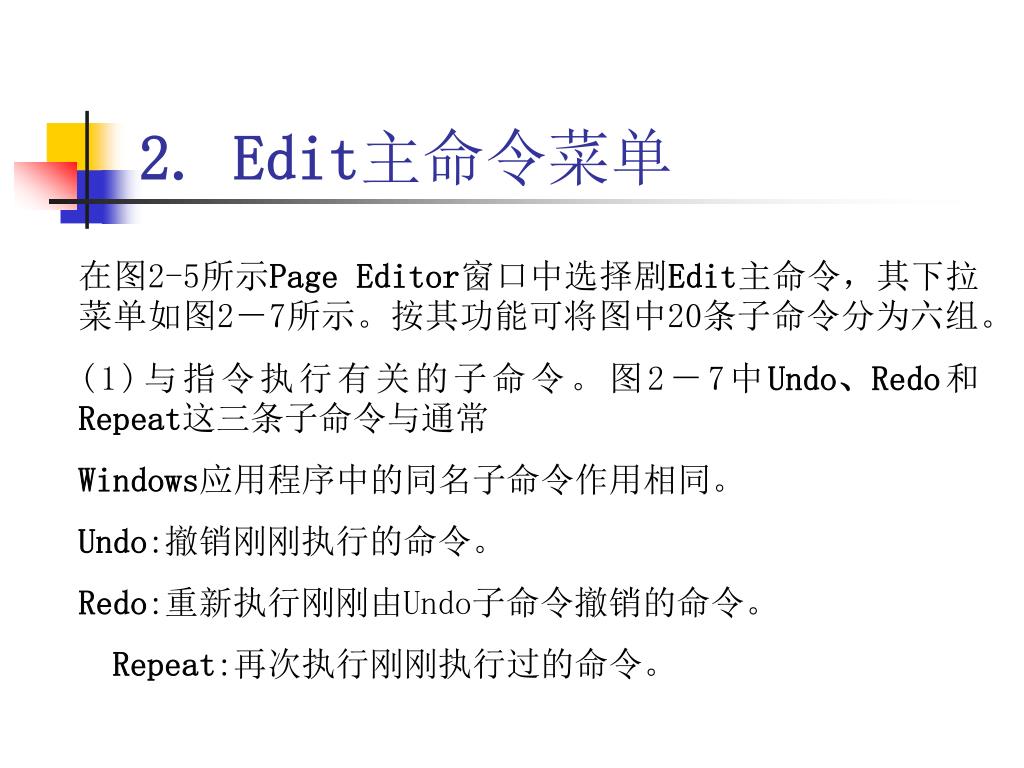

38. 2. Edit主命令菜单 在图2-5所示Page Editor窗口中选择剧Edit主命令，其下拉菜单如图2－7所示。按其功能可将图中20条子命令分为六组。 (1)与指令执行有关的子命令。图2－7中Undo、Redo和Repeat这三条子命令与通常 Windows应用程序中的同名子命令作用相同。 Undo:撤销刚刚执行的命令。 Redo:重新执行刚刚由Undo子命令撤销的命令。 Repeat:再次执行刚刚执行过的命令。

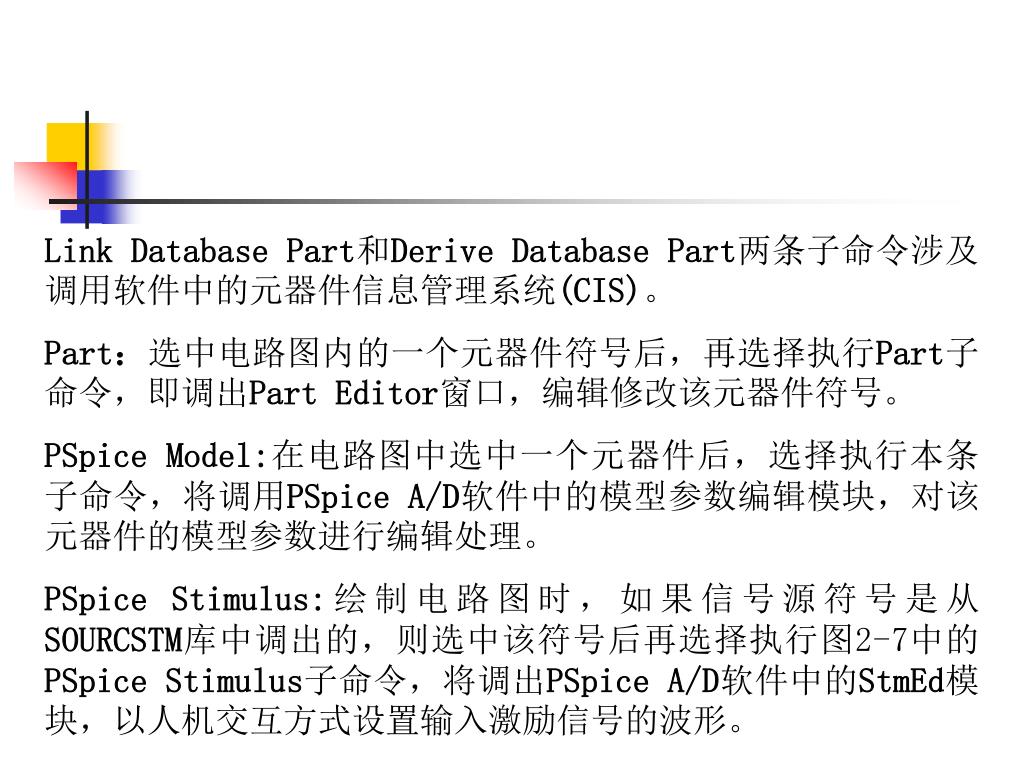

39. (2)关于单元的复制和删除。图2－7中Cut、Copy、Paste和Delete这四条子命令与通常Windows应用程序中的同名子命令作用相同，用于对电路图中选中的单元进行复制或删除。也可以将存入剪贴板中的图形粘贴到其他应用程序中。 (2)关于单元的复制和删除。图2－7中Cut、Copy、Paste和Delete这四条子命令与通常Windows应用程序中的同名子命令作用相同，用于对电路图中选中的单元进行复制或删除。也可以将存入剪贴板中的图形粘贴到其他应用程序中。 (3)与其他模块的链接。图2－7中有六条子命令用于调用其他模块，处理电路图中选中的对象。 select All：使电路图中全部元素处于选中状态。 Properties：在电路图中选中一个或多个元器件后，选择执行本条子命令将调出元器件属性参数编辑对话框，对被选中元器件的参数进行编辑修改。

40. Link Database Part和Derive Database Part两条子命令涉及调用软件中的元器件信息管理系统(CIS)。 Part：选中电路图内的一个元器件符号后，再选择执行Part子命令，即调出Part Editor窗口，编辑修改该元器件符号。 PSpice Model:在电路图中选中一个元器件后，选择执行本条子命令，将调用PSpice A/D软件中的模型参数编辑模块，对该元器件的模型参数进行编辑处理。 PSpice Stimulus:绘制电路图时，如果信号源符号是从SOURCSTM库中调出的，则选中该符号后再选择执行图2-7中的 PSpice Stimulus子命令，将调出PSpice A/D软件中的StmEd模块，以人机交互方式设置输入激励信号的波形。

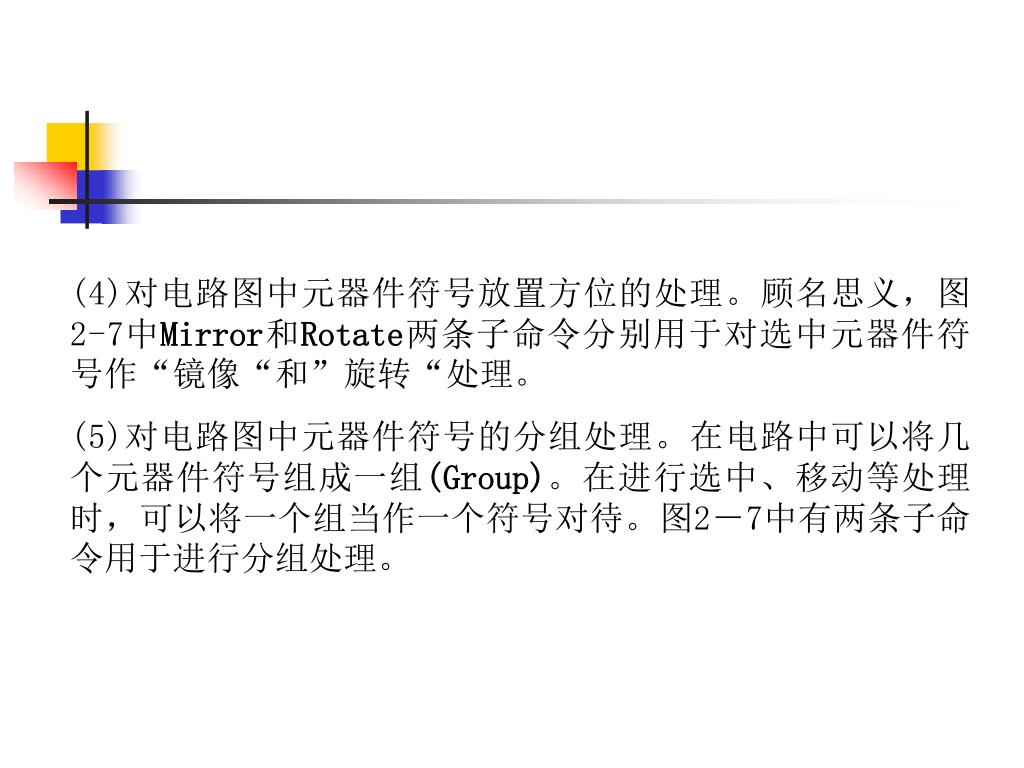

41. (4)对电路图中元器件符号放置方位的处理。顾名思义，图2-7中Mirror和Rotate两条子命令分别用于对选中元器件符号作“镜像“和”旋转“处理。(4)对电路图中元器件符号放置方位的处理。顾名思义，图2-7中Mirror和Rotate两条子命令分别用于对选中元器件符号作“镜像“和”旋转“处理。 (5)对电路图中元器件符号的分组处理。在电路中可以将几个元器件符号组成一组(Group)。在进行选中、移动等处理时，可以将一个组当作一个符号对待。图2－7中有两条子命令用于进行分组处理。

42. Group：在电路图中选中几个元器件符号后，再选择执行Group子命令，这几个被选中Group：在电路图中选中几个元器件符号后，再选择执行Group子命令，这几个被选中 的元器件符号就构成了一个“组”。组的构成可以“嵌套”，即可以将己有的组和其他符号一起再构成一个新组。Group是一个较特殊的子命令，图2－7中的Undo和Repeat子命令对其不起作用。关闭窗口时，执行Group后的分组效果不会存入文件。 Ungroup:选中一个“组”后，再选择执行Ungroup，将去除对该组的分组，恢复分组处理前的情况。

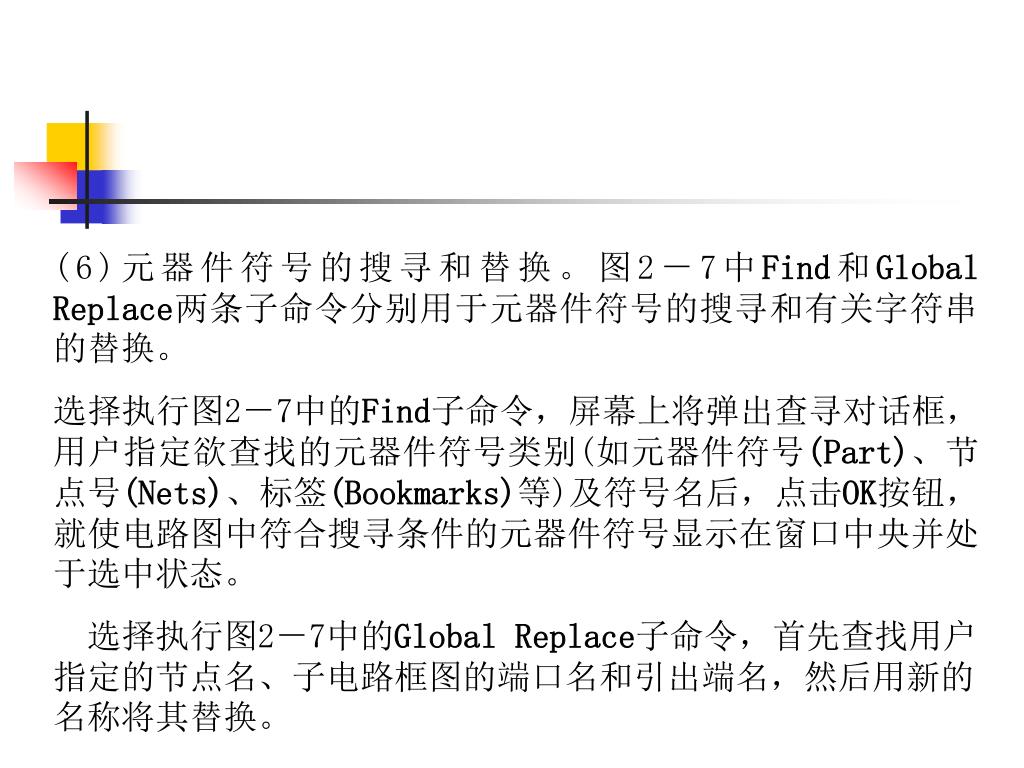

43. (6)元器件符号的搜寻和替换。图2－7中Find和Global Replace两条子命令分别用于元器件符号的搜寻和有关字符串的替换。 选择执行图2－7中的Find子命令，屏幕上将弹出查寻对话框，用户指定欲查找的元器件符号类别(如元器件符号(Part)、节点号(Nets)、标签(Bookmarks)等)及符号名后，点击OK按钮，就使电路图中符合搜寻条件的元器件符号显示在窗口中央并处于选中状态。 选择执行图2－7中的Global Replace子命令，首先查找用户指定的节点名、子电路框图的端口名和引出端名，然后用新的名称将其替换。

44. 3. View主命令菜单 在图2 -5所示Page Editor窗口中选择View主命令，其下拉菜单如图2－8所示，按功能可将10条子命令划分为五组。 (1)分层结构电路图的显示。分层式电路设计中包含有多个层次电路图。图2-8中有两条子命令用于显示不同层次电路图。 Ascend Hierarchy：显示当前上一层次电路图。 Descend Hierarchy：显示当前子电路框图对应的下一层次子电路图。

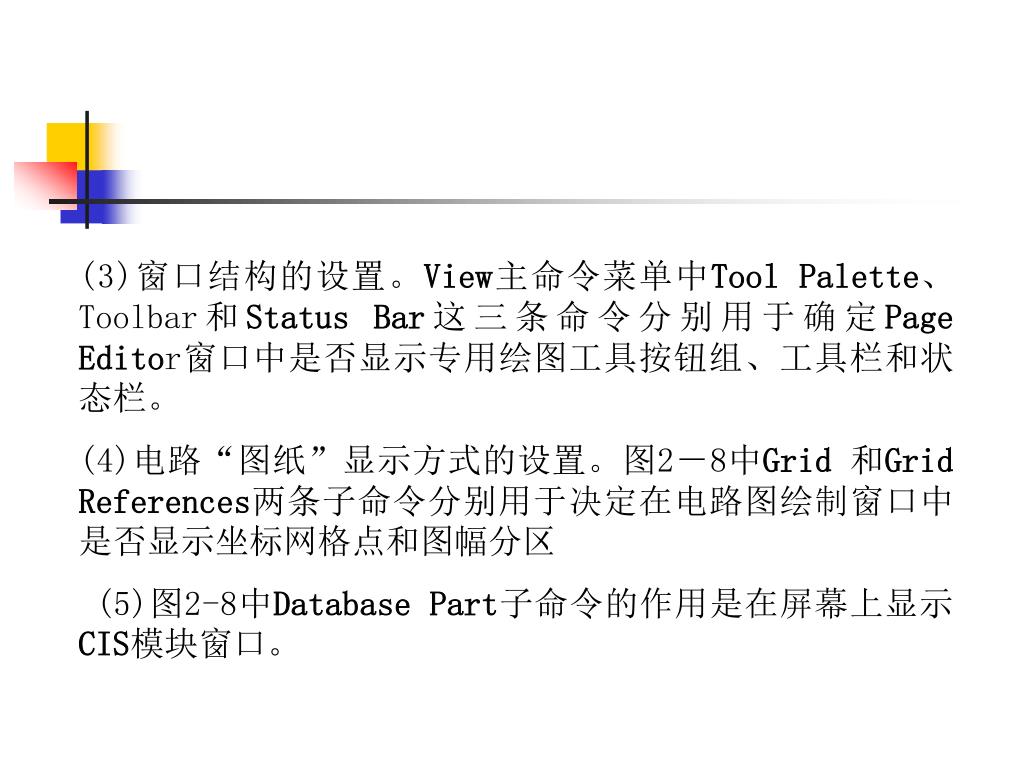

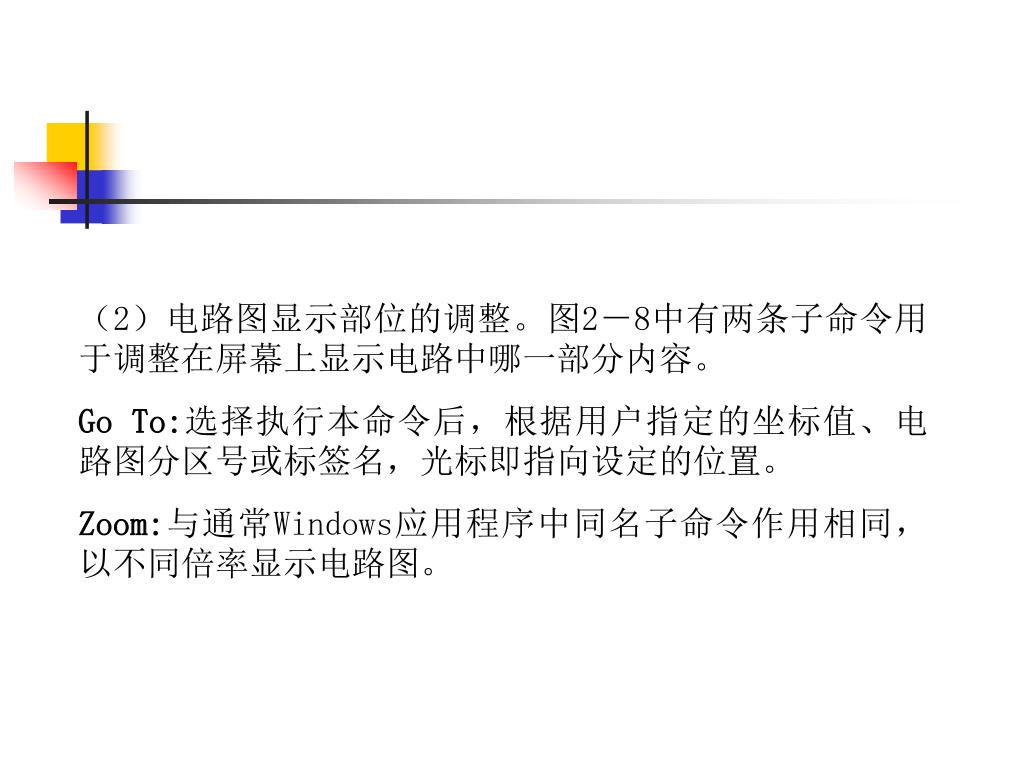

45. （2）电路图显示部位的调整。图2－8中有两条子命令用于调整在屏幕上显示电路中哪一部分内容。（2）电路图显示部位的调整。图2－8中有两条子命令用于调整在屏幕上显示电路中哪一部分内容。 Go To:选择执行本命令后，根据用户指定的坐标值、电路图分区号或标签名，光标即指向设定的位置。 Zoom:与通常Windows应用程序中同名子命令作用相同，以不同倍率显示电路图。

46. (3)窗口结构的设置。View主命令菜单中Tool Palette、Toolbar和Status Bar这三条命令分别用于确定Page Editor窗口中是否显示专用绘图工具按钮组、工具栏和状态栏。 (4)电路“图纸”显示方式的设置。图2－8中Grid和Grid References两条子命令分别用于决定在电路图绘制窗口中是否显示坐标网格点和图幅分区 (5)图2-8中Database Part子命令的作用是在屏幕上显示CIS模块窗口。

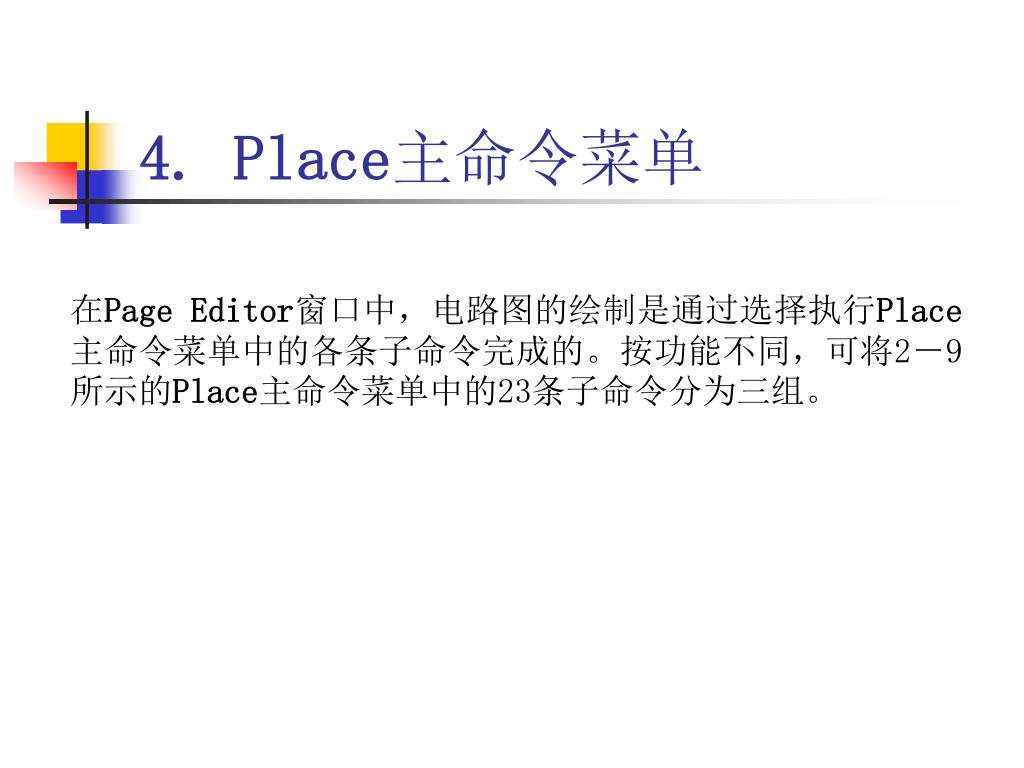

47. 4. Place主命令菜单 在Page Editor窗口中，电路图的绘制是通过选择执行Place主命令菜单中的各条子命令完成的。按功能不同，可将2－9所示的Place主命令菜单中的23条子命令分为三组。

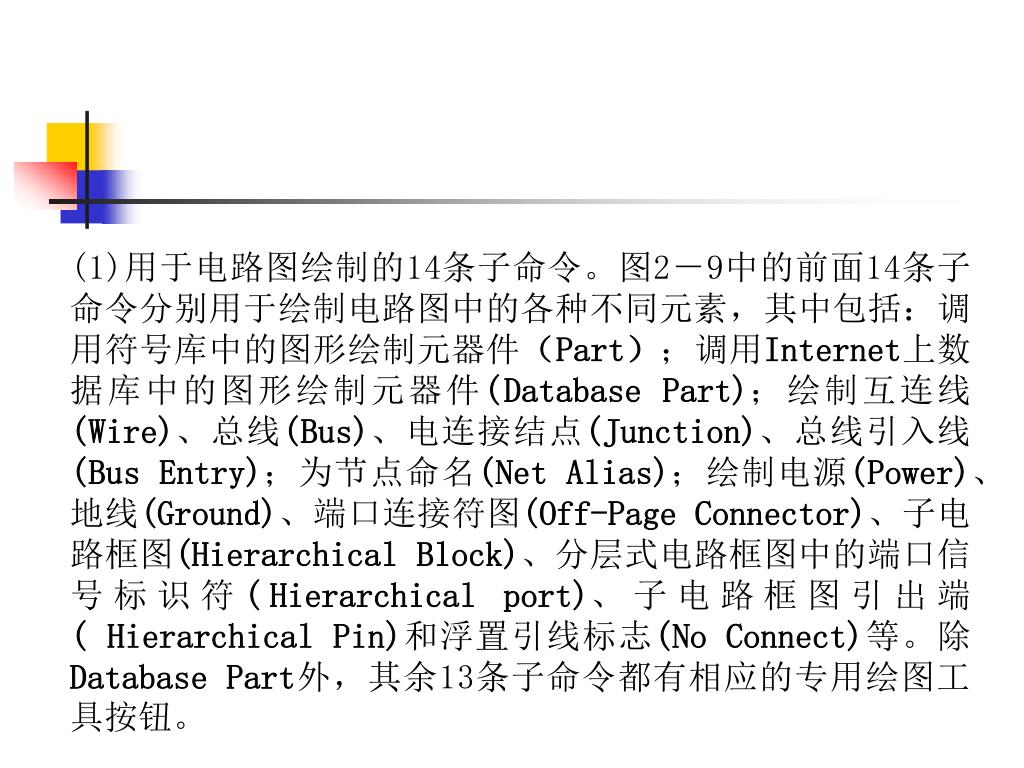

48. (1)用于电路图绘制的14条子命令。图2－9中的前面14条子命令分别用于绘制电路图中的各种不同元素，其中包括：调用符号库中的图形绘制元器件（Part）；调用Internet上数据库中的图形绘制元器件(Database Part)；绘制互连线(Wire)、总线(Bus)、电连接结点(Junction)、总线引入线(Bus Entry)；为节点命名(Net Alias)；绘制电源(Power)、地线(Ground)、端口连接符图(Off-Page Connector)、子电路框图(Hierarchical Block)、分层式电路框图中的端口信号标识符(Hierarchical port)、子电路框图引出端( Hierarchical Pin)和浮置引线标志(No Connect)等。除Database Part外，其余13条子命令都有相应的专用绘图工具按钮。

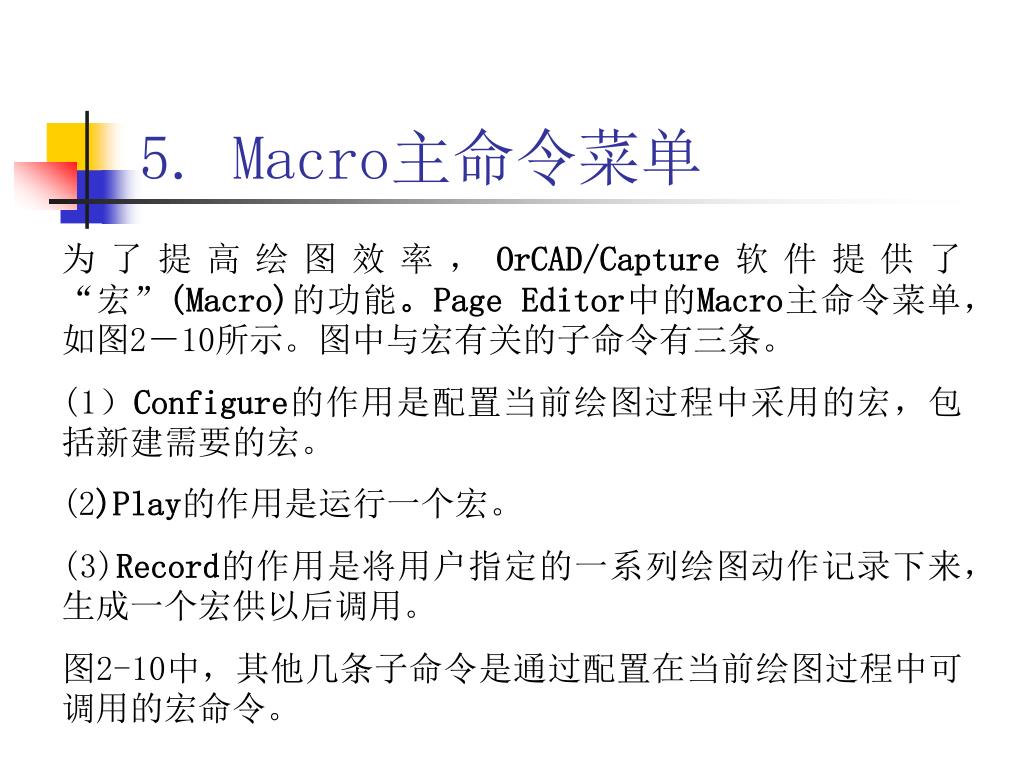

49. (2)辅助绘制命令。图2－9中Title Block和Bookmark是两条辅助命令，分别用于绘制图纸标题框和在图纸中设置标签。 (3)绘制几何图形和添加字符的子命令。图2－9中最后七条子命令用于在电路图中添加起说明作用的字符串(Text)；绘制几何图形，包括绘制直线段(Line)、矩形(Rectangle)、椭圆(Ellipse)、弧(Arc)、折线(Polyline)；调用一个.bmp文件中存放的图片(Picture)。另外，这七条子命令还用于编辑修改元器件符号图形。除Picture子命令外，其余六条子命令均有相应的专用绘图工具按钮。
