データ構造とアルゴリズム

1. データ構造とアルゴリズム 第6回 キュー ～ データ構造（2）～

2. スタック　ユニークな回答と多かった回答 • ユニーク編 • ・自分の家の冷蔵庫(新しいものばかり食べています)。 • ・ティッシュを間違って2枚取り出したとき使わなかった1枚は再び突っ込みます。次に使うときにはそれを使うのでスタックでしょうか。 • ・小学校でよく使う上から入れてどんどんためていくファイル。 • ・メジャー。 • 多数編 • ・箪笥の服 • ・レポートの提出 • ・銃(ハンドガン)のマガジン • ・食器 • ・コピー機の紙

3. キュー　ユニークな回答と多かった回答 • ユニーク編 • ・学校：基本的に先に入った人から出ていく(卒業していく) • ・観覧車 • ・髪の毛：先に生えたところから切られるから • ・「便通」←食べたものは下から出る(笑) • 多数編 • ・自動販売機 • ・スーパー(コンビニを含む)商品の品だし • ・シャープペンシル • ・エスカレーター • ・行列

4. キュー(待ち行列、Queue)

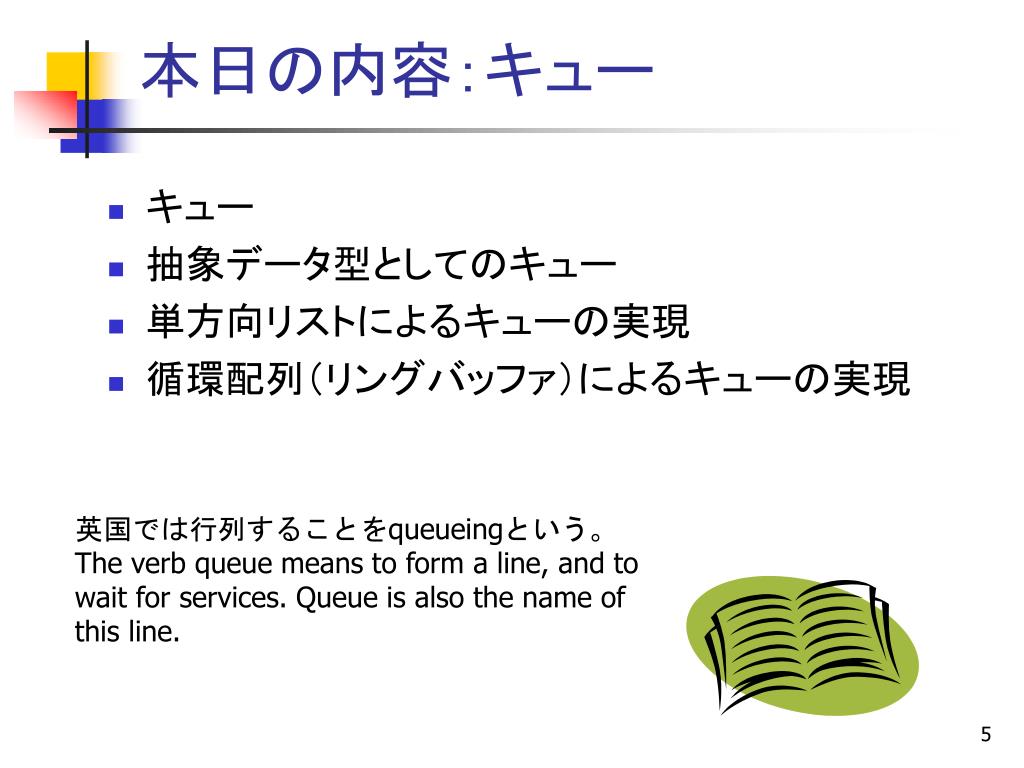

5. 本日の内容：キュー • キュー • 抽象データ型としてのキュー • 単方向リストによるキューの実現 • 循環配列（リングバッファ）によるキューの実現 英国では行列することをqueueingという。 The verb queue means to form a line, and to wait for services. Queue is also the name of this line.

6. 待ち行列 レジ A君の レポート B君の レポート C君の レポート

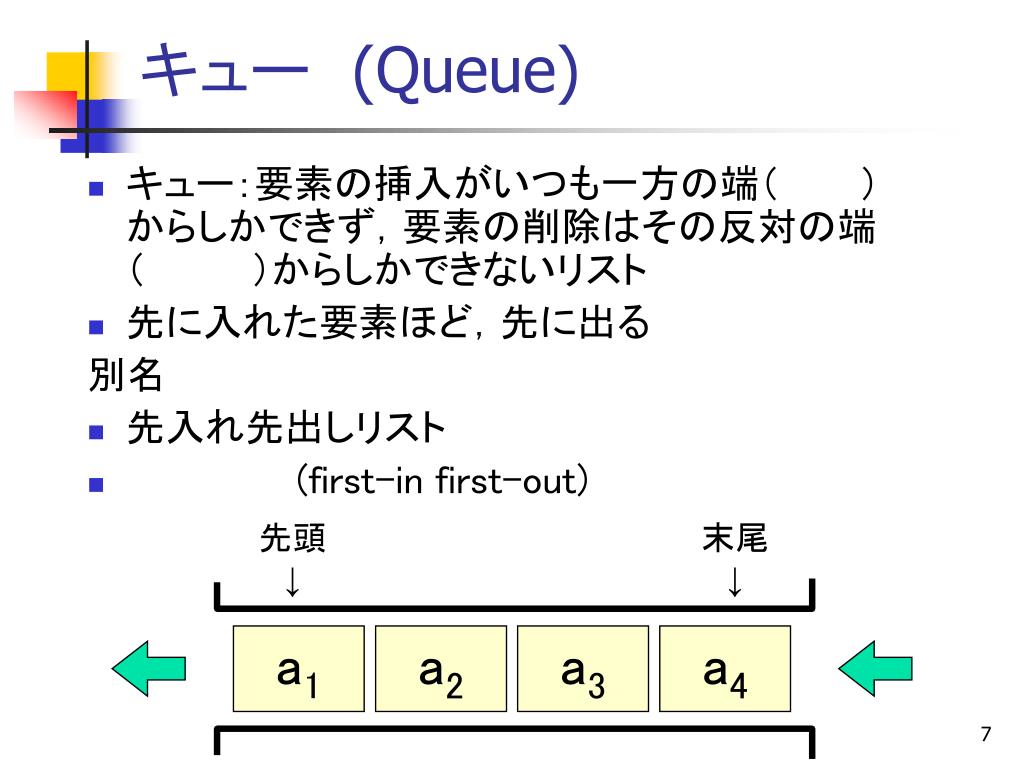

7. キュー　(Queue) • キュー：要素の挿入がいつも一方の端（　　　）からしかできず，要素の削除はその反対の端（　　　　）からしかできないリスト • 先に入れた要素ほど，先に出る 別名 • 先入れ先出しリスト • (first-in first-out) 先頭 ↓ 末尾 ↓ a1 a2 a3 a4

8. 抽象データ型としてのキュー • 抽象データ型：　データ構造＋操作 キュー 操作 要素の挿入 （　　　　　　　　　　　　） 要素を 並べたもの 要素の取出し （　　　　　　　　　　　　　）

9. キューの操作 　 • CREATE(Q ) • TOP(Q )

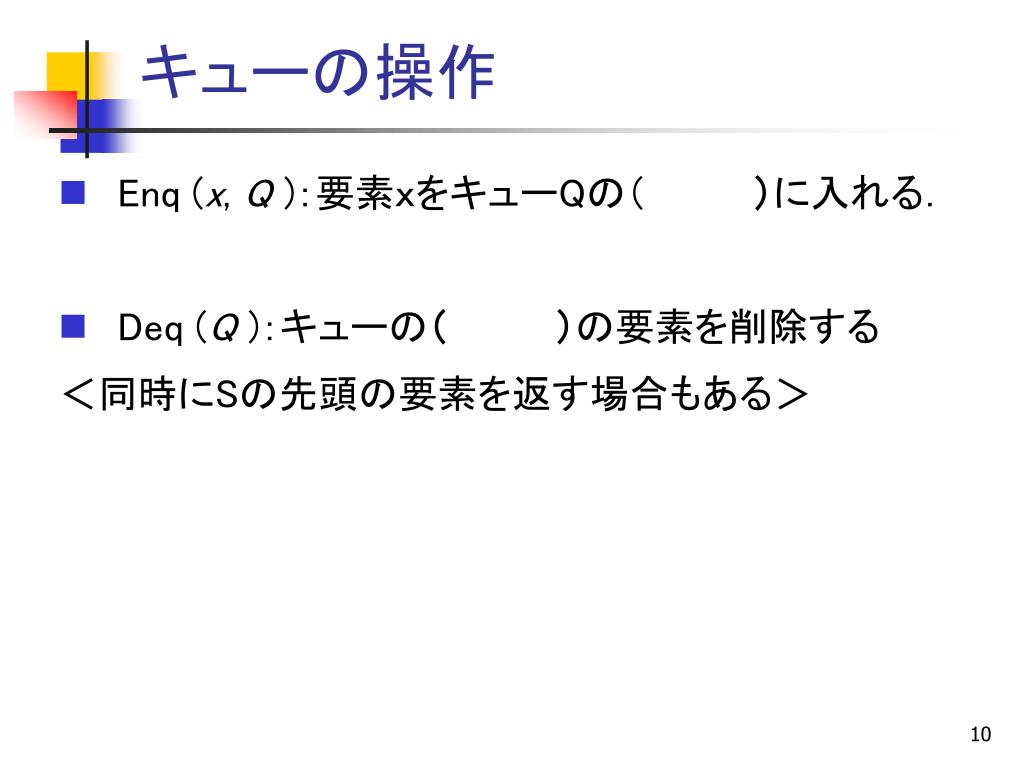

10. キューの操作 • Enq (x, Q )：要素ｘをキューQの（）に入れる． • Deq (Q )：キューの（　　　　）の要素を削除する ＜同時にSの先頭の要素を返す場合もある＞

11. 例　 末尾 ↓ 先頭 ↓ Q 初期状態 Enq(A, Q) Enq(B, Q) Enq(C, Q) Deq(Q) Enq(Deq(Q), Q)

12. 例　 末尾 ↓ 先頭 ↓ Q 初期状態 A Enq(A, Q) Enq(B, Q) B A C B A Enq(C, Q) A B C Deq(Q) C B Enq(Deq(Q), Q)

13. 単方向リストによるキューの実現 構造体 struct queue型 Queue型 front rear an-1 a0 a1 rear->element front->element キューの末尾要素 rear->nextはNULL キューの先頭要素

14. キューの型定義とEnqueueのプログラム例（p38）キューの型定義とEnqueueのプログラム例（p38） /* セルを表わす構造体の定義 */ struct cell { int element; struct cell *next; }; … main() … struct queue { struct cell *front; struct cell *rear; } セルのデータ構造はリストのときと同じ。 ここではint型の要素としたが、どのような型でも良い。 先頭を指すfrontと末尾を指すrearの２つのポインタから成る構造体でキューを定義

15. Enqのプログラム例（p38） … Main() { struct queue Q; Q.front =Q.rear =NULL; … } void enqueue(init x, struct queue *S) { struct cell *p; p=(struct cell *)malloc(sizeof(struct cell)); if(S ->rear != NULL) S ->rear->next = p; S ->rear = p; if(S ->front == NULL) S ->front = p; S ->rear->element = x; S ->rear->next = NULL; return; }

16. Enqの実現(単方向リスト版) struct queue型の変数Q struct queue型を指すポインタ S • 初期状態 • front, rearともにNULL • 関数enqueueにおいて、仮引数Sは、struct queue 型を指すポインタ Q front rear struct queue Q; Q.front =Q.rear =NULL; 教科書では、両方とも Qなので混乱する。 スライドでは、ポインタをSとしておく … … void enqueue(init x, struct queue *S)

17. Enqの実現(単方向リスト版) • Enq(x, Q) [void enqueue(int x, struct queue *S)] ①新しいセル用のメモリを確保し， S Q an-1 a0 a1 front rear p ① p = (struct cell *)malloc(sizeof(struct cell));

18. Enqの実現(単方向リスト版) • Enq(x, Q) [void enqueue(int x, struct queue *S)] ① 新しいセル用のメモリを確保し， pはそのセルを指すポインタとする ② Sが指しているキューQが S ②if(S ->rear != NULL) S ->rear->next = p; Q an-1 a0 a1 front rear p

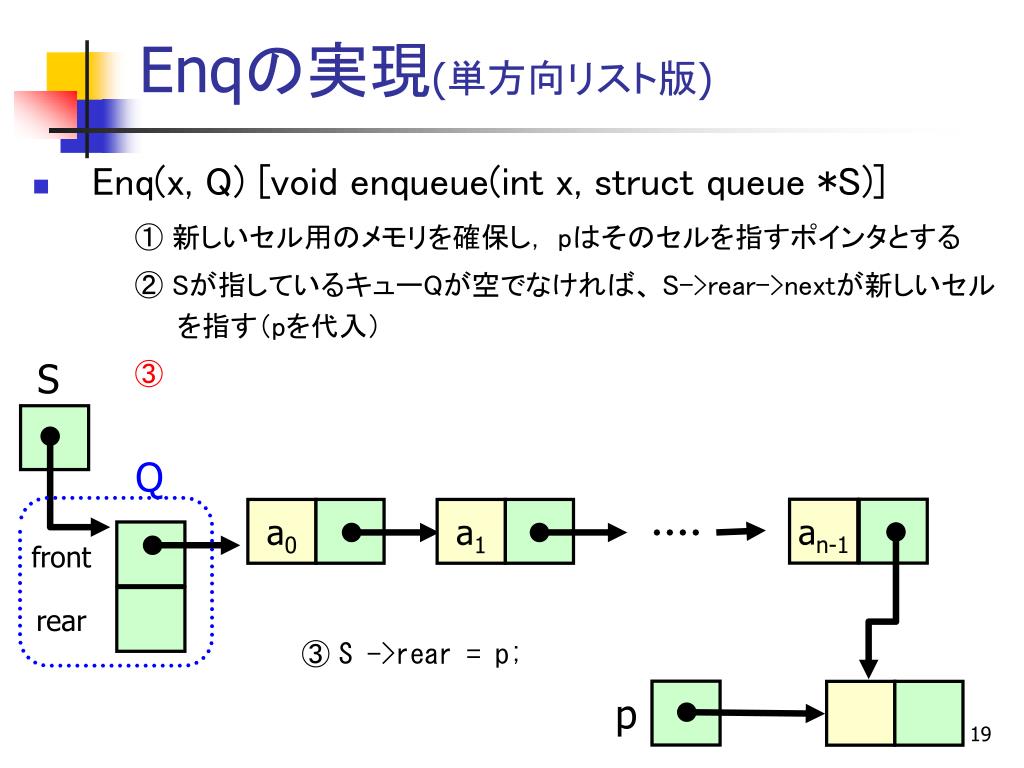

19. Enqの実現(単方向リスト版) • Enq(x, Q) [void enqueue(int x, struct queue *S)] ① 新しいセル用のメモリを確保し， pはそのセルを指すポインタとする ② Sが指しているキューQが空でなければ、 S->rear->nextが新しいセルを指す（pを代入） ③ S Q an-1 a0 a1 front rear ③ S ->rear = p; p

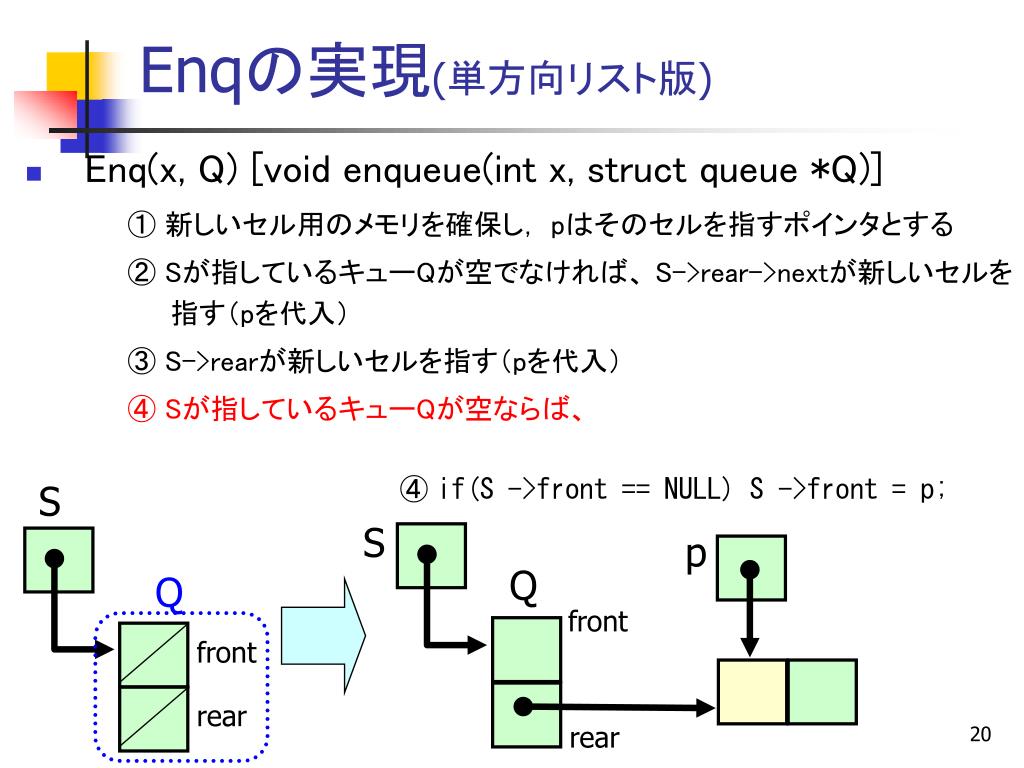

20. Enqの実現(単方向リスト版) • Enq(x, Q) [void enqueue(int x, struct queue *Q)] ① 新しいセル用のメモリを確保し， pはそのセルを指すポインタとする ② Sが指しているキューQが空でなければ、 S->rear->nextが新しいセルを指す（pを代入） ③ S->rearが新しいセルを指す（pを代入） ④ Sが指しているキューQが空ならば、 ④ if(S ->front == NULL) S ->front = p; S S p Q Q front front rear rear

21. Enqの実現(単方向リスト版) • Enq(x, Q) [void enqueue(int x, struct queue *Q)] … ④ Sが指しているキューQが空ならば、 S->frontが新しいセルを指す（pを代入） ⑤新しいセルに ⑥新しいセルは S Q an-1 a0 a1 front rear ⑤ S ->rear->element = x; ⑥ S ->rear->next = NULL; p

22. Deqのプログラム例（p38） void dequeue(struct queue *S) { struct cell *q; if(S->front == NULL) { printf(“Error: Queue is empty. ¥n);exit(1); } else { q = S->front; S->front = S->front->next; free(q); } if(S->front == NULL) S->rear = NULL; return; }

23. Deqの実現(単方向リスト版) • Deq(Q)[void dequeue(struct queue *S)] • Sが指すQのfront がNULLならキューが空 　① エラーメッセージを表示して関数を終了 S ① if(S->front == NULL) { printf(“Error: Queue is empty. ¥n); exit(1); } Q front rear

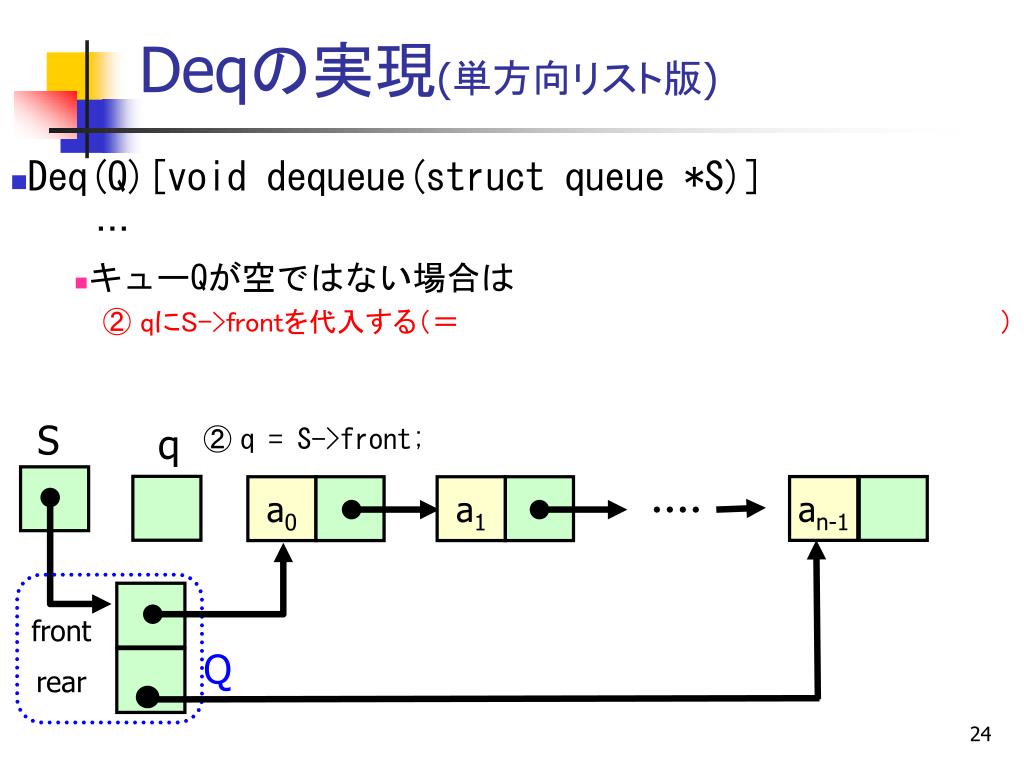

24. Deqの実現(単方向リスト版) • Deq(Q)[void dequeue(struct queue *S)] … • キューQが空ではない場合は ② qにS->frontを代入する（＝ ） S q ② q = S->front; an-1 a0 a1 front Q rear

25. Deqの実現(単方向リスト版) • Deq(Q)[void dequeue(struct queue *S)] … • キューQが空ではない場合は ② qにS->frontを代入する（＝前の先頭要素へのポインタをqに保持しておく） 　③ S->frontを S q an-1 a0 a1 front ③ S->front = S->front->next; Q rear

26. Deqの実現(単方向リスト版) • Deq(Q)[void dequeue(struct queue *S)] … • キューQが空ではない場合は ② qにS->frontを代入する（＝前の先頭要素へのポインタをqに保持しておく） 　③ S->frontを前の先頭要素の次（＝前の２番目）へのポインタとする ④ 削除するセルの領域を解放 S q ④ free(q); an-1 a0 a1 front rear Q

27. Deqの実現(単方向リスト版) • Deq(Q)[void dequeue(struct queue *S)] • キューQが要素１個だった場合は （= S->front がNULLの場合は）　 ⑤ キューQは空とする（ ） ⑤ if(S->front == NULL) S->rear = NULL; q S S a0 front Q front Q rear rear

28. Deqの実現(単方向リスト版) • Deq(Q)[void dequeue(struct queue *S)] ・いずれの場合も先頭要素が削除される ・教科書p38のプログラムはvoid関数なので、戻り値はなし 元のキューQが要素１個だった場合 元のキューQが要素２個以上だった場合 S S an-1 a1 front front Q rear Q rear

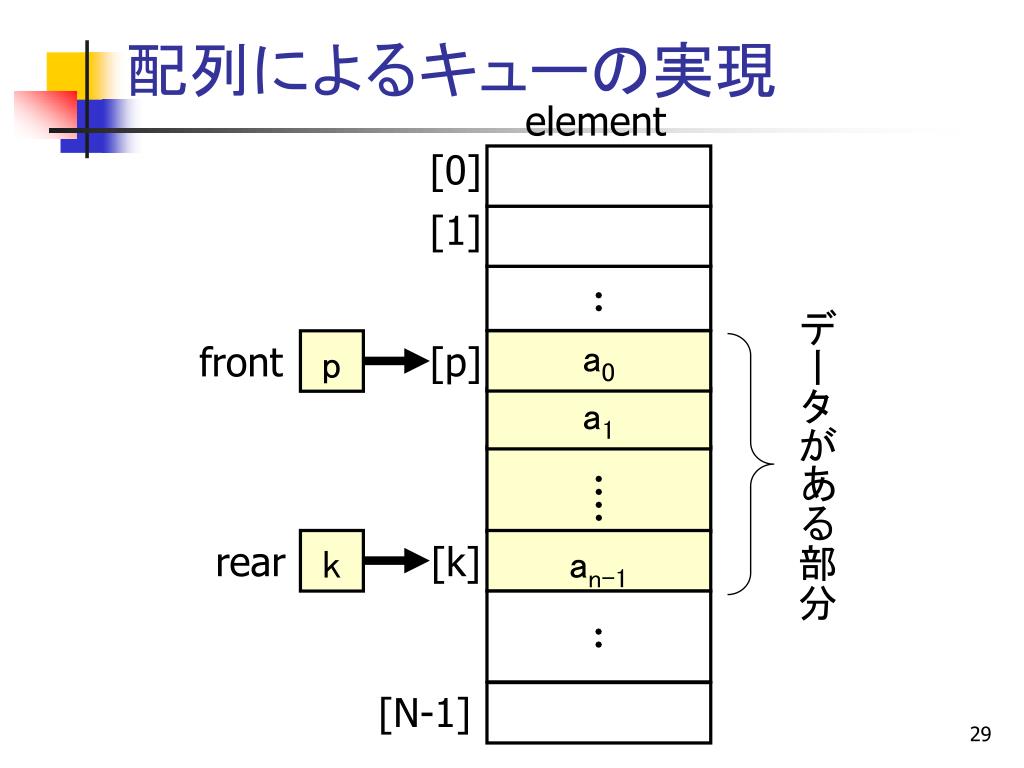

29. p k 配列によるキューの実現 element [0] [1] データがある部分 a0 front [p] a1 an-1 rear [k] [N-1]

30. キューの型の定義 (配列版) #define N 7 struct QUEUE/* 構造体queueの定義 */ { int element[N]; int front; int rear; }; 先頭と末尾の要素の位置を格納するためのメンバー

31. p k 配列によるキューの実現 element [0] • Deq （キューの先頭の要素を返す場合もある） • Enq [1] front a0 [p] a1 [p+1] rear an-1 [k] [k+1] [N-1]

32. rear 6 front 3 Enq，Deqを繰り返すとどうなるか？ N=7の場合 element • Enq，Deqを繰り返していくと，データ部分は一方向に移動し，ついには，配列の端からはみ出してしまう ⇒これを防ぐ手法の一つが， [0] [1] [2] [3] A [4] B [5] C [6] D

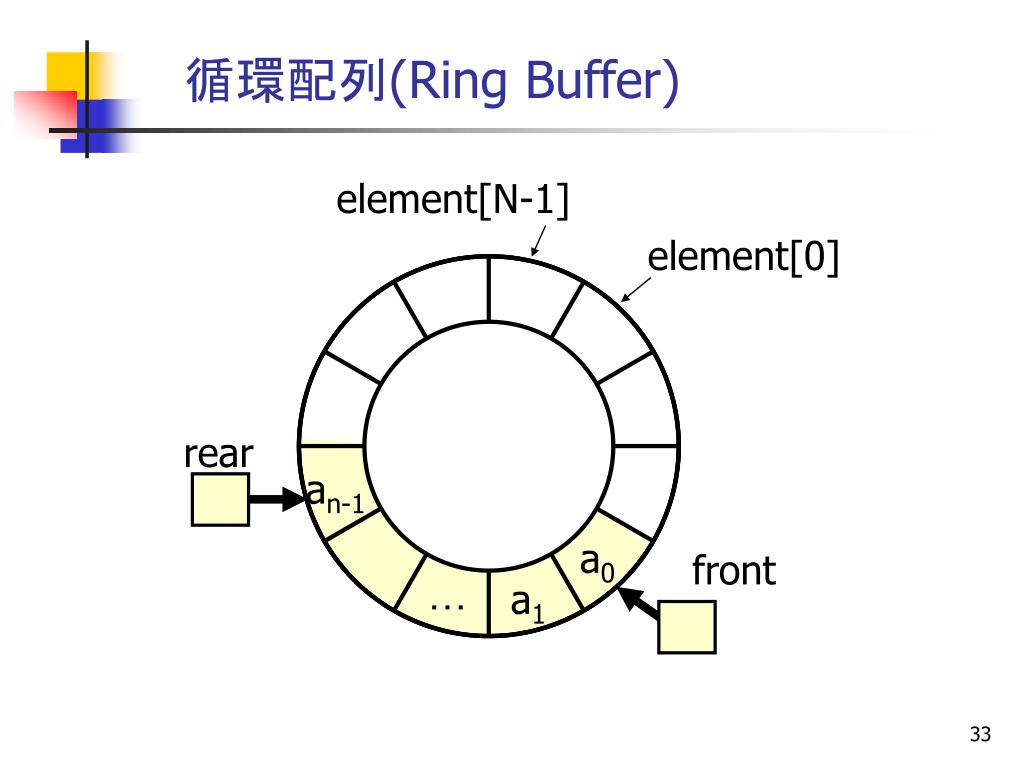

33. rear an-1 a0 front … a1 循環配列(Ring Buffer) element[N-1] element[0]

34. front front front 1 3 5 rear rear rear 4 6 1 循環配列(Ring Buffer) element element element [0] [0] [0] G [1] [1] [1] A H [2] [2] [2] B [3] [3] [3] C C [4] [4] [4] D D [5] [5] [5] E E [6] [6] [6] F F

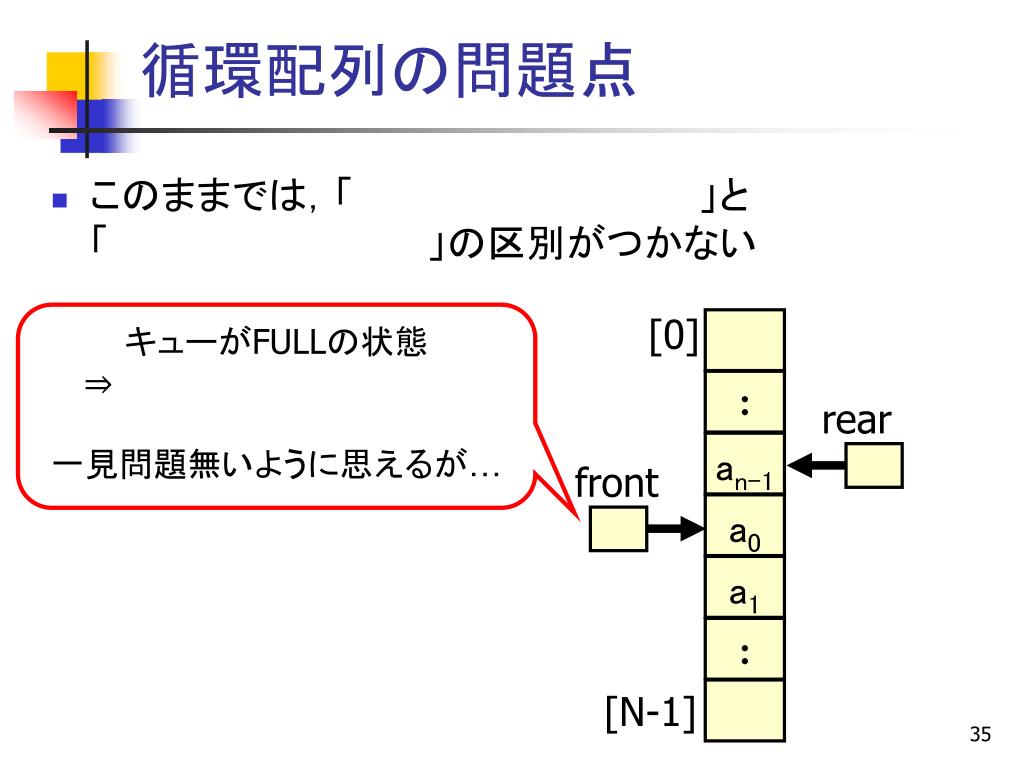

35. 循環配列の問題点 • このままでは，「　　　　　　　　　　　　　」と「　　　　　　　　　　　　」の区別がつかない [0] キューがFULLの状態 　　⇒ 一見問題無いように思えるが… rear an-1 front a0 a1 [N-1]

36. an-1 循環配列の問題点（続き） ここからDeqを行うとキューは空になる frontとrearの関係が， キューがFULLの時と同じ! [0] [0] [1] [1] front rear rear Deq front [N-1] [N-1]

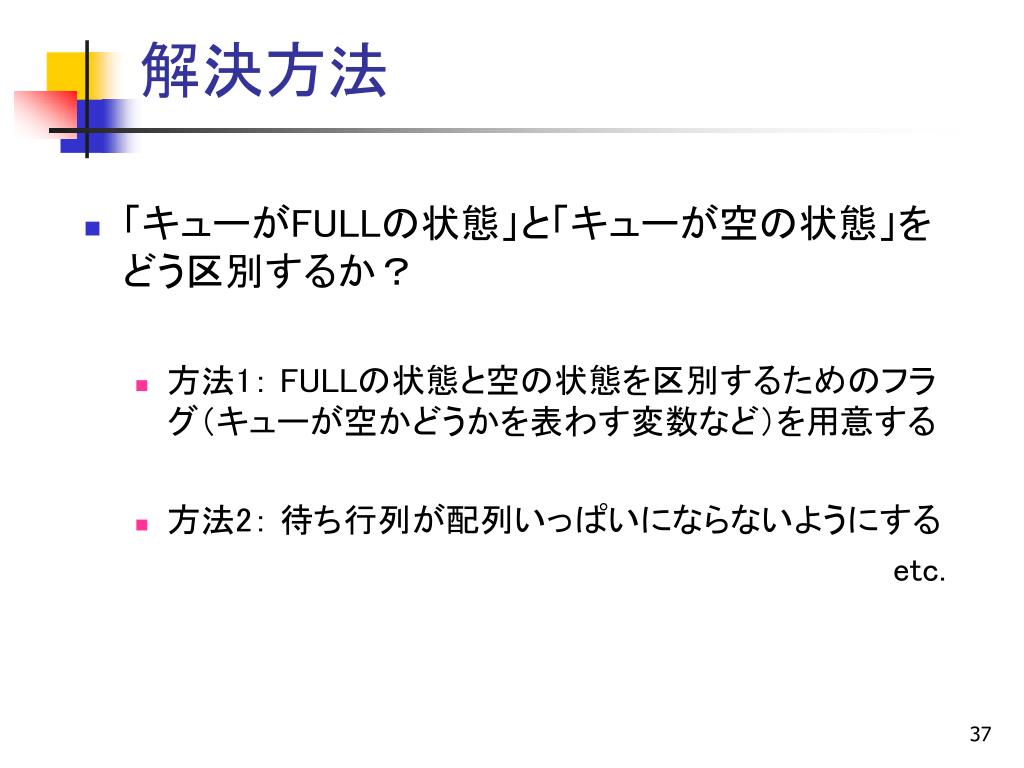

37. 解決方法 • 「キューがFULLの状態」と「キューが空の状態」をどう区別するか？ • 方法1： FULLの状態と空の状態を区別するためのフラグ（キューが空かどうかを表わす変数など）を用意する • 方法2： 待ち行列が配列いっぱいにならないようにする etc.

38. 解決方法 方法2： 待ち行列が配列いっぱいにならないようにする例 （　　　　　　　　　　） （　　　　　　　　　　） [0] [0] rear rear an-1 front front a0 a1 [N-1] [N-1]
