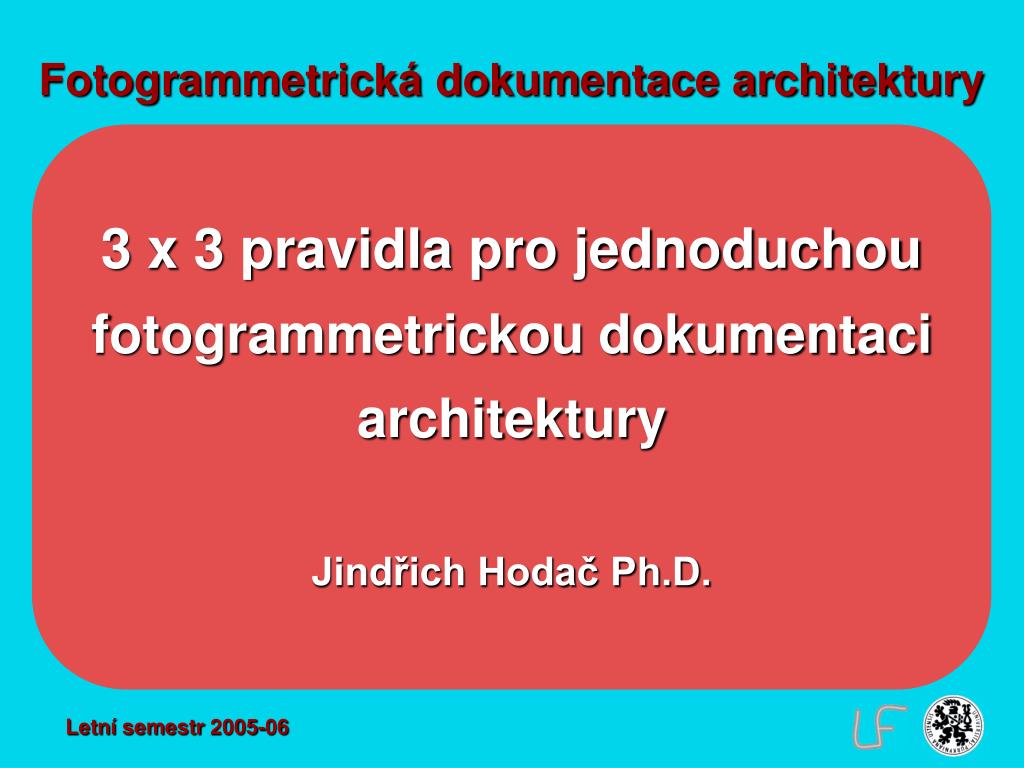

  1. Fotogrammetrická dokumentace architektury • 3 x 3 pravidla pro jednoduchou fotogrammetrickou dokumentaciarchitektury • Jindřich Hodač Ph.D. Letní semestr 2005-06

  2. Program přednášky • - 3 x 3 pravidla – úvod • - 3 pravidla geometrická • - 3 pravidla fotografická • - 3 pravidla organizační • - archivace + zpracování dat J. Hodač - FoDA úvod

  3. 3x3 pravidla - úvod • Drobný památkový objekt • Ohrožení objektu • - devastace • - zánik • ……. • Dokumentace objektu • Měřická dokumentace J. Hodač - FoDA

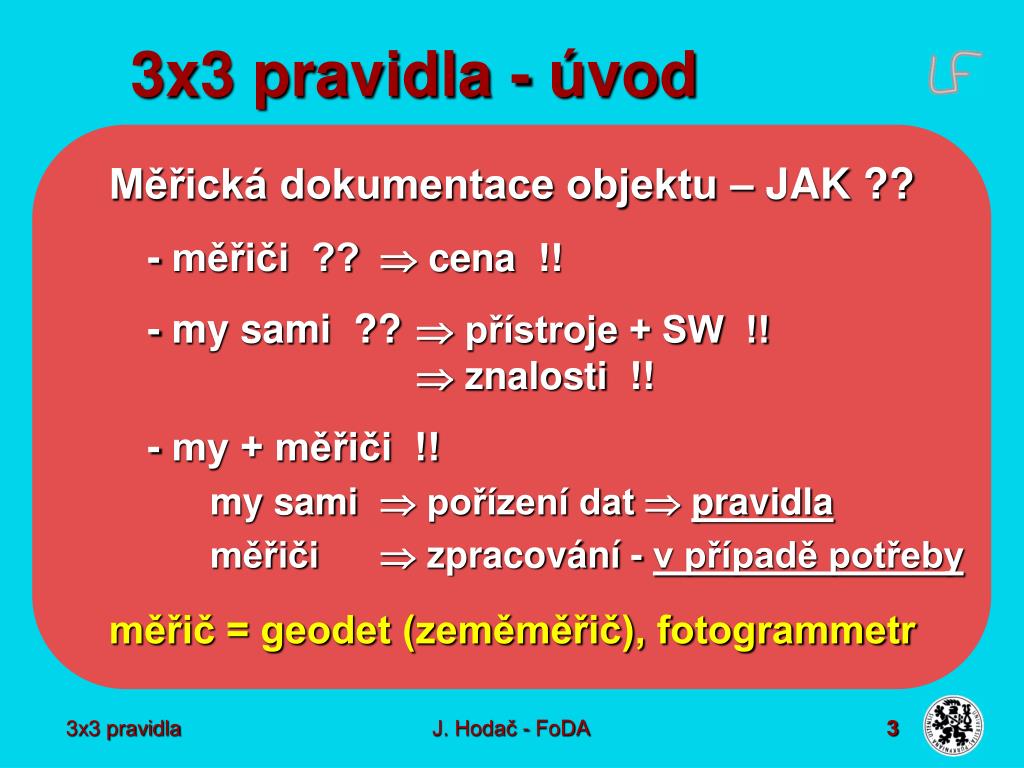

  4. 3x3 pravidla - úvod • Měřická dokumentace objektu – JAK ?? • - měřiči ??  cena !! • - my sami ??  přístroje + SW !!  znalosti !! • - my + měřiči !! • my sami  pořízení dat  pravidla • měřiči  zpracování - v případě potřeby • měřič = geodet (zeměměřič), fotogrammetr J. Hodač - FoDA

  5. 3x3 pravidla - úvod • Fotogrammetrie (FM) • Fotogrammetrická dokumentace objektu • Jednoduché metody FM dokumentace • 3 x 3 pravidla CIPA (ICOMOS + ISPRS) •  TU Vídeň (prof. Waldhäusl) • Důvody vzniku pravidel ?? • čas, množství pam., odborníci + dobrovolníci J. Hodač - FoDA

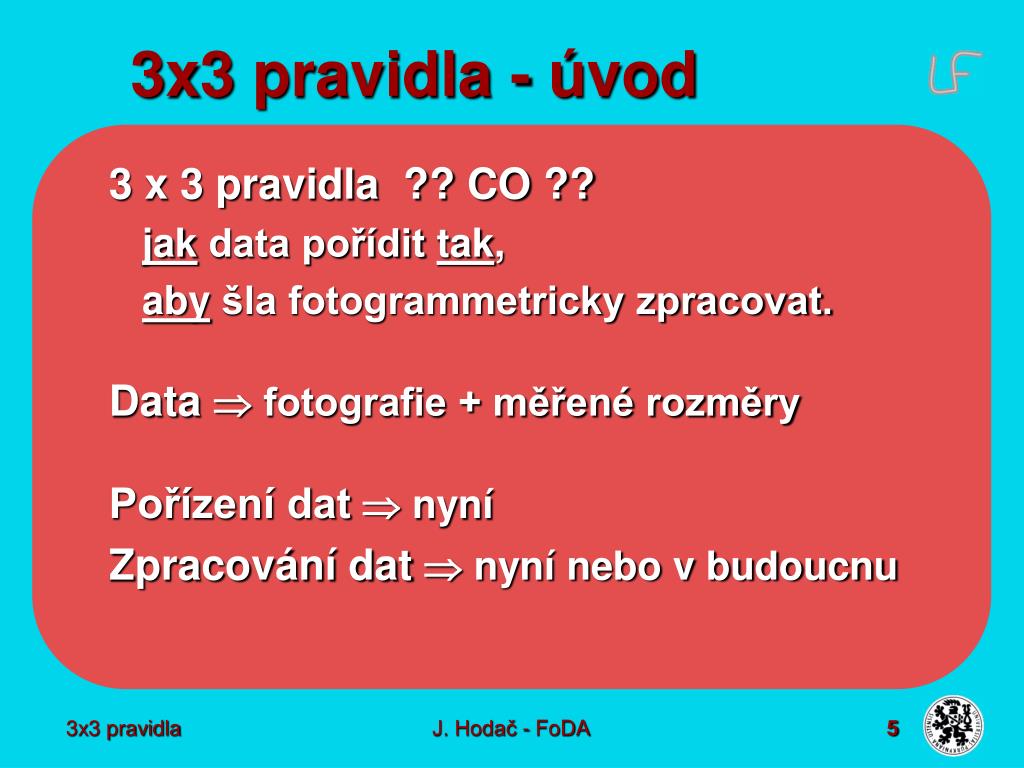

  6. 3x3 pravidla - úvod • 3 x 3 pravidla ?? CO ?? • jak data pořídit tak, • aby šla fotogrammetricky zpracovat. • Data  fotografie + měřené rozměry • Pořízení dat  nyní • Zpracování dat  nyní nebo v budoucnu J. Hodač - FoDA

  7. 3x3 pravidla - úvod • 3 x 3 pravidla • pravidla geometrická •  CO a JAK měřit • pravidla fotografická •  JAK fotografovat • pravidla organizační •  JAK data uspořádat J. Hodač - FoDA

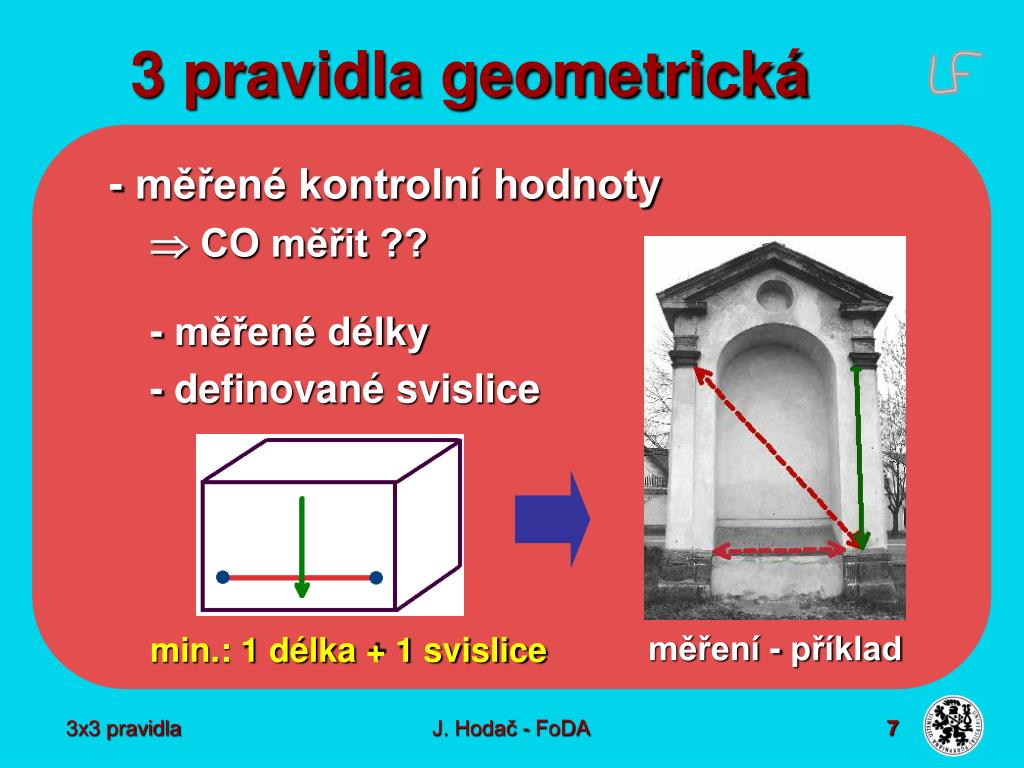

  8. 3 pravidla geometrická • - měřené kontrolní hodnoty •  CO měřit ?? • - měřené délky • - definované svislice • min.: 1 délka + 1 svislice měření - příklad J. Hodač - FoDA

  9. 3 pravidla geometrická • - konfigurace snímků •  ODKUD snímkovat?? • - překryt snímků • - kolem dokola • - frontální snímky • - diagonální snímky • - přehledné snímky • ideální konfigurace J. Hodač - FoDA

  10. 3 pravidla geometrická • pořízené snímky - příklad J. Hodač - FoDA

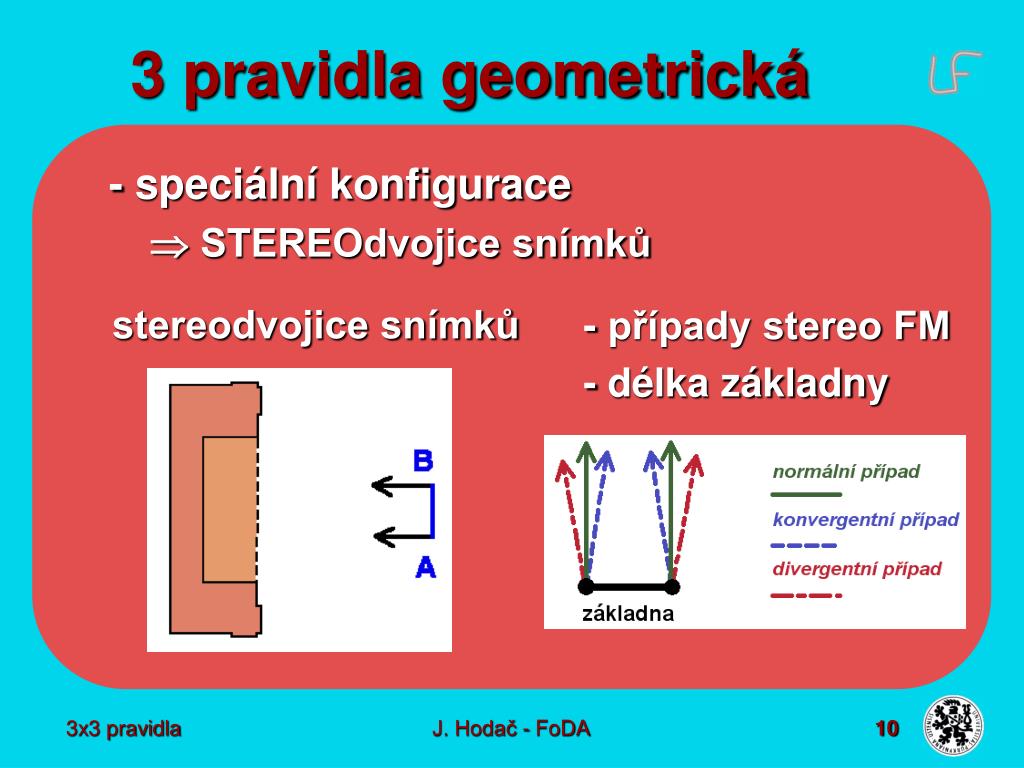

  11. 3 pravidla geometrická • - speciální konfigurace •  STEREOdvojice snímků • stereodvojice snímků • - případy stereo FM • - délka základny J. Hodač - FoDA

  12. 3 pravidla geometrická • stereodvojice snímků - příklad • levý •  • pravý •  J. Hodač - FoDA

  13. 3 pravidla fotografická • CO je nejdůležitější ?? •  geometrické parametry snímkování • geometrie kamery • - zoom • - zaostřování • geometrie snímku •  rám snímku •  originál snímku NEUPRAVOVAT ARCHIVOVAT J. Hodač - FoDA

  14. 3 pravidla fotografická • JAK fotografovat ?? •  podmínky při snímkování • - světelné podmínky  kontrasty, stíny • - ostrost  stativ, drátěná spoušť • - fotografický materiál  čb, barevný, dia • - rozlišení  digitální snímky J. Hodač - FoDA

  15. 3 pravidla fotografická • ČÍM fotografovat ?? •  výběr kamery • - klasické i digitální • - profesionální i amatérské • - objektiv - širokoúhlý v. teleobjektiv • - formát snímku - kinofilm (24 x 36 mm) • - planfilm (6 x 6; 6 x 9 cm) •  větší = lepší J. Hodač - FoDA

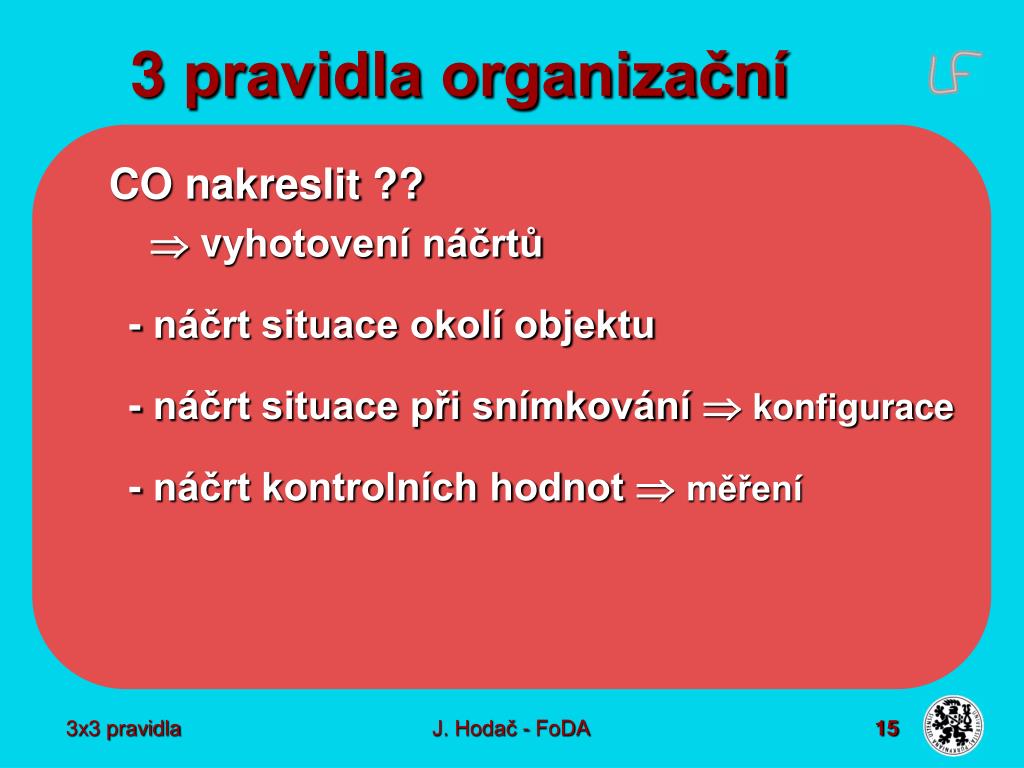

  16. 3 pravidla organizační • CO nakreslit ?? •  vyhotovení náčrtů • - náčrt situace okolí objektu • - náčrt situace při snímkování konfigurace • - náčrt kontrolních hodnot měření J. Hodač - FoDA

  17. 3 pravidla organizační • náčrt měření – příklad • záznam • měřených • hodnot J. Hodač - FoDA

  18. 3 pravidla organizační • náčrt snímkování – příklad • záznam • stanoviska + osy záběru + • + sever …. J. Hodač - FoDA

  19. 3 pravidla organizační • CO zapsat ?? •  zpracování protokolů • údaje o objektu • - základní údaje – druh, jméno, umístění • - vlastník objektu • - další údaje – bibliografie, detailní popisy ….. • údaje o dokumentačních pracích • - datum • - údaje o kameře a snímkování • - další údaje J. Hodač - FoDA

  20. 3 pravidla organizační • Na CO nezapomenout ?? •  závěrečná kontrola • v terénu • - zaznamenat všechny údaje • - zkontrolovat úplnost a správnost údajů • doma • - vypracovat protokoly a náčrty co nejdříve • - konzultovat nejasnosti s odborníky • - projekt vhodně archivovat J. Hodač - FoDA

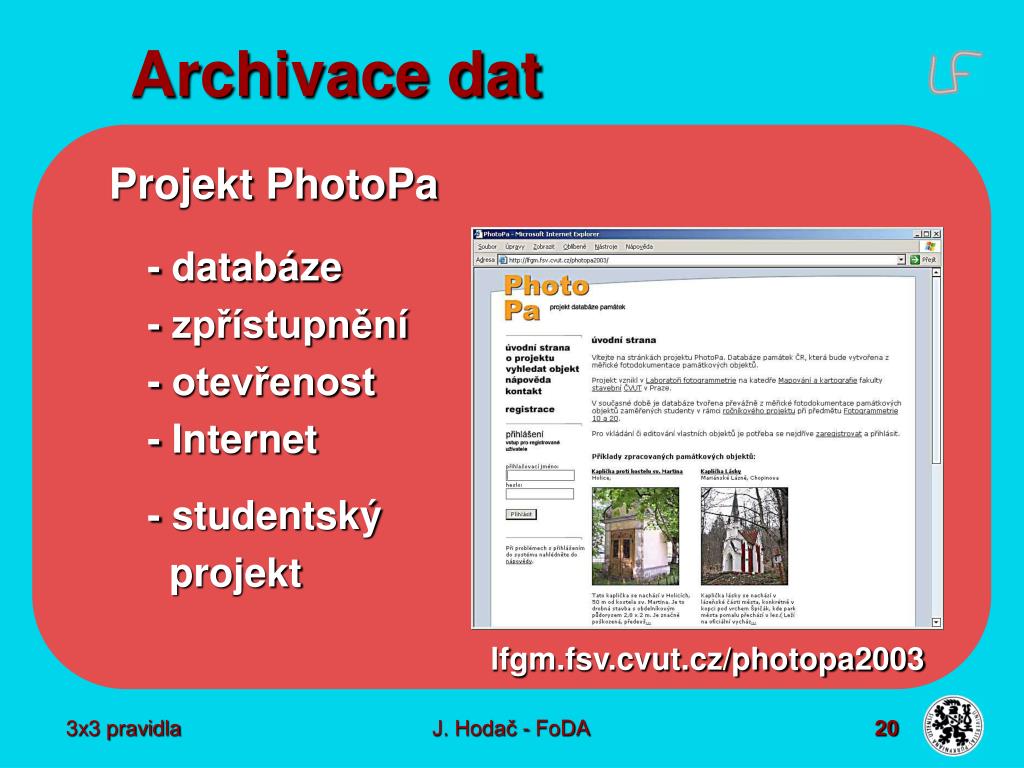

  21. Archivace dat • Projekt PhotoPa • - databáze • - zpřístupnění • - otevřenost • - Internet • - studentský • projekt • lfgm.fsv.cvut.cz/photopa2003 J. Hodač - FoDA

  22. Zpracování dat • KDY ?? … pouze v případě potřeby • JAK ?? … fotogrammetrické metody • KDO ?? … amatér v. profesionál • ČÍM ?? … software (FM + CAD) možnost free + demo verzí • CO ?? … fotoplány; 2D + 3D výkresy • PŘESNOST ?? … střední a nižší (od 3 cm) J. Hodač - FoDA

  23. Zpracování dat • příklad zpracovaného projektu J. Hodač - FoDA

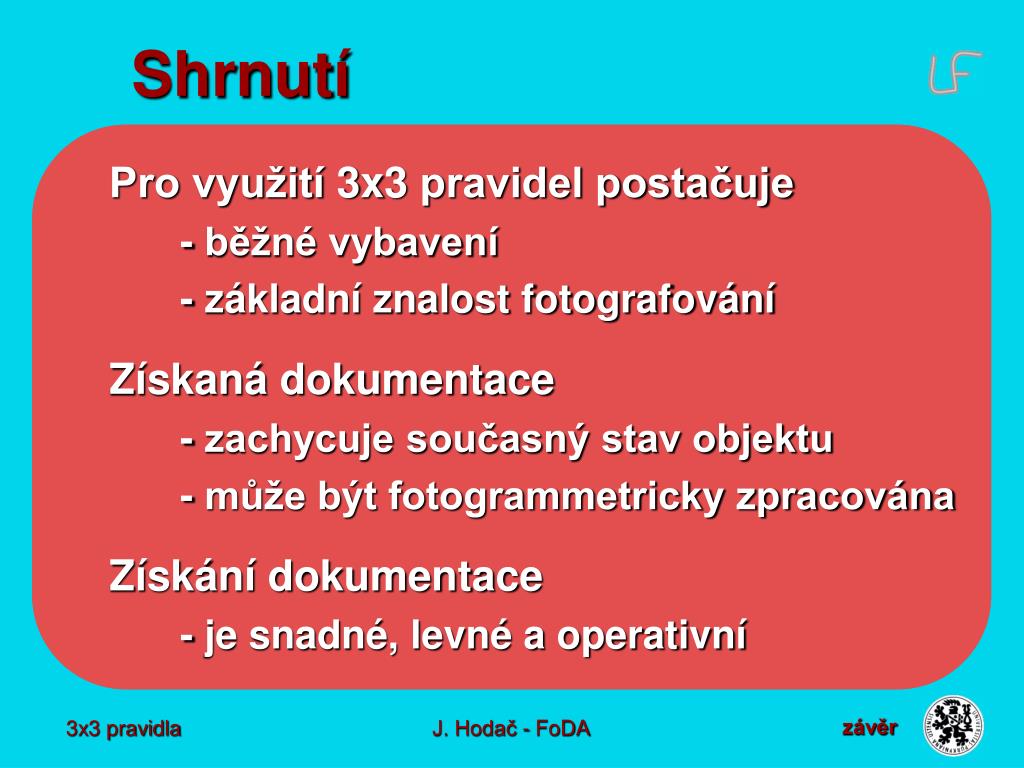

  24. Shrnutí • Pro využití 3x3 pravidel postačuje • - běžné vybavení • - základní znalost fotografování • Získaná dokumentace • - zachycuje současný stav objektu • - může být fotogrammetricky zpracována • Získání dokumentace • - je snadné, levné a operativní J. Hodač - FoDA závěr
