  1. Оптимизация транспортной инфраструктуры – ключевой фактор успешного бизнеса беспроводных операторов Андрей Масленников, Технический директор www.rad.ru

  2. Рост скорости передачи данных мобильной связи Internet Surfing HSPA Interactive Gaming • Время закачки музыкально файла mp3 длительностью 1 минута: • 132 секунды – GPRS • 22.4 секунды– UMTS • 4.1 секунды - HSDPA Video Conferencing UMTS Video Telephony Video Streaming EDGE Audio Streaming Video Download Audio Download GPRS MMS Internet Rich call services E - mail Content to person SMS Messaging 40 Kb/sec 75 Kb/sec 2 Mb/sec 14 Mb/sec

  3. Соотношение роста прибыли к росту трафика • Мобильный трафик данных на порядок превзойдёт голосовой трафик • Объём данных в транспортной сети вырастет в 3-4 раза в течение 2-х лет • Средний доход за передачумобильных данных на одного абонента (ARPU) растёт незначительно • 90% от общего переданного трафика приносит только 5-10% от общей прибыли! Source: Unstrung Insider

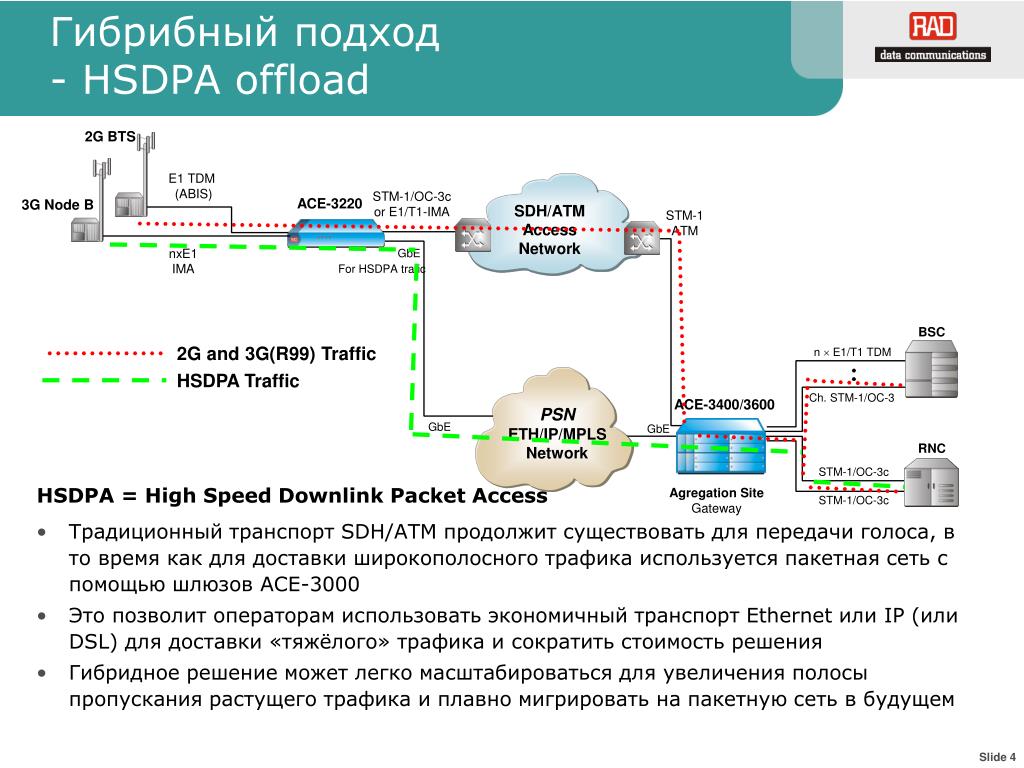

  4. Гибрибный подход- HSDPA offload 2G BTS E1 TDM (ABIS) STM-1/OC-3c or E1/T1-IMA ACE-3220 3G Node B SDH/ATM Access Network STM-1 ATM nxE1 IMA GbE For HSDPA trafic BSC 2G and 3G(R99) Traffic n  E1/T1 TDM HSDPA Traffic ACE-3400/3600 Ch. STM-1/OC-3 PSN ETH/IP/MPLS Network GbE GbE RNC STM-1/OC-3c HSDPA = High Speed Downlink Packet Access Agregation Site Gateway STM-1/OC-3c • Традиционный транспорт SDH/ATM продолжит существовать для передачи голоса, в то время как для доставки широкополосного трафика используется пакетная сеть с помощью шлюзов ACE-3000 • Это позволит операторам использовать экономичный транспорт Ethernet или IP (или DSL) для доставки «тяжёлого» трафика и сократить стоимость решения • Гибридное решение может легко масштабироваться для увеличения полосы пропускания растущего трафика и плавно мигрировать на пакетную сеть в будущем

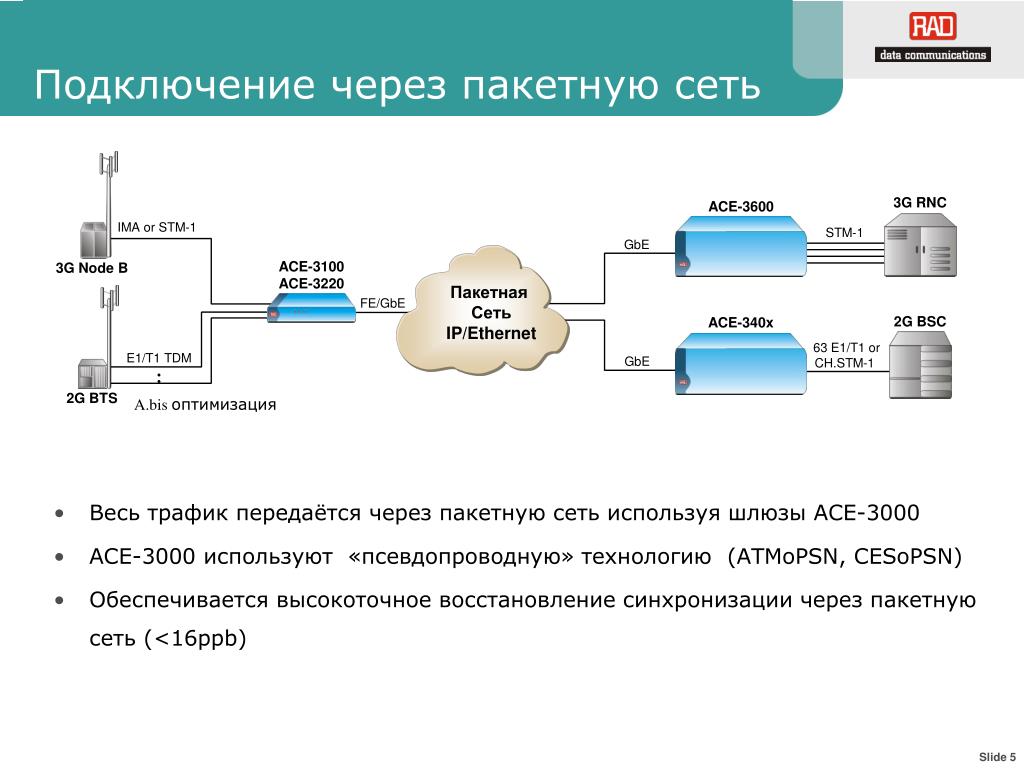

  5. Подключение через пакетную сеть 3G RNC • Весь трафик передаётся через пакетную сеть используя шлюзы ACE-3000 • ACE-3000 используют «псевдопроводную» технологию (ATMoPSN, CESoPSN) • Обеспечивается высокоточное восстановление синхронизации через пакетную сеть (<16ppb) ACE-3600 IMA or STM-1 STM-1 GbE ACE-3100 ACE-3220 3G Node B Пакетная Сеть IP/Ethernet FE/GbE 2G BSC ACE-340x 63 E1/T1 or CH.STM-1 E1/T1 TDM GbE 2G BTS A.bis оптимизация

  6. G.SHDSL Ethernet на последней миле (EFM) Использование ATM-DSL инфраструктуры (M-pair/IMA) для подключениябазовых станций 3G RNC EFM bonding M-Pair/IMA ACE-3400/3800 STM-1 ATM Network ETH/IP/MPLS Networks E1 ATM IMA STM-1 ACE-3205/3105/3220 SHDSL UMTS Node B IP-DSLAM ATM DSLAM • Плавная миграция на G.SHDSL EFM для IP-DSLAM (S/W upgrade) • EFM advantages: • Moving toward all IP RAN- Ethernet in the first mile • Seamless failure recovery for each pair rather than M-Pair technology • Different rate to each pair (up to 4 time different between the lower rate and the higher rate) rather M-pair and IMA • Lower overhead (5%) rather then M-pair and IMA (2~20%-40%)

  7. Уникальное решение RAD– “Всё в одном” 2G BTS E1 TDM (ABIS) STM-1/OC-3c or E1/T1-IMA ACE-3220 3G Node B SDH/ATM Access Network STM-1 ATM E1/T1s IMA GbE For HSDPA trafic NxFE BSC Wi-Max n  E1/T1 TDM GbE LTE ACE-3400/3600 Ch. STM-1/OC-3 ACE-3220 PSN ETH/IP/MPLS Network GbE GbE BTS/Node-B RNC n x E1/T1 TDM/ATM IMA STM-1/OC-3c Agregation Site Gateway STM-1/OC-3c IP-RNC/aWG NxFE GbE Wi-Max n x SHDSL & NxADSL2+ GbE ACE-3220 GbE BTS/Node B n x E1/T1 TDM/ATM DSLAM/ISAM • New innovated cost-effective cell site gateway. • Allows the user to collocate GSM/UMTS/LTE and WiMax services over unified PSN flow. • Joint solution with3’rd party vendors for their aggregation solution (Managed by 3’rd party vendors) • Utilizing cost-effective PSN/ADSL for HSDPA

  8. Подключение WiMAX/WiFi WIMAX/WiFi Ethernet Converter • Использование SDH инфраструктурыдля подключения WiMAX / WiFi базовых станций • Fine granularity and efficient use of SONET/SDH capacity (VC-12) • Flexible bandwidth provisioning with inverse multiplexing (ML-PPP/VCAT) • Access link redundancy with multiple E1/T1 links • NTU/demarcation equipment at the WIMAX site • Aggregation equipment at the controller site ADM E1/E3 FE Ethernet Converter/Aggregator RICi-E1/E3 Channelized STM-1 Ethernet Inverse Multiplexer SDH GbE Egate-100 ADM n x E1 FE Controller RICi-8 WIMAX ADM

  9. T-Mobile Global – HSDPA Backhauling • Customer Benefits: • Substantial revenue growth by providing mobile Broadband • HSDPA backhauling performed over low cost DSL (or other PSN) • HSDPA support, with minimal investment in the backhaul • Extremely short ROI for the case of leased-lines • RAD Advantages: • RAD’s pseudo-wires expertise enables accuracy required for cellular backhaul • Flexible solution – bandwidth savings due to grooming/overbooking + migration to IP • Smooth migration to all-IP (voice+data) nxE1 (голос, видео-вызовы) ‘Real-Time’ Transport (SDH) STM-1/OC-3c RNC 3G NodeB ACE-3200 3G ACE-3400/3600 ADSL2+ PSN (or ATM) STM-1 OC-3c HSDPA (nxE1) Передача данных

  10. Гибридный подходHSDPA через ADSL • Customer Benefits: • Ensure QoS for Voice/real-time 3G traffic while reducing HSDPA transport cost with ADSL backhaul • ATM-based E1’s support • RAD Advantages: • Mullti Services application over DSL • Low cost services using DSLAM • 4 x E1 interfaces in a half 19” unit • Easy to install and manage • Optional version with PWE3 support ATM CPE DSLAM E1 UNI SHDSL 3G RNC ATM Transport Network Voice Traffic STM-1 ATM LA-130 up to 4 x E1 ATM ADSL2+ 3G NodeB HSDPA traffic

  11. Telia Sonera – Backhauling over PSN • Customer Benefits: • Utilizing own PSN infrastructure to provide advanced cellular services, allowing for substantial revenue growth. • HSDPA backhauling performed over low cost & future- • proof PSN, mainly with fiber access but also xDSL. • OPEX reduction through simplified operation & management • Key Points: • RAD’s pseudowire expertise for ATM & TDM over PSN, as well as adaptive clock recovery • Most flexible & future-proof solution for Cell-Site Gateway, supporting 2G+3G traffic and future IP Node B • Interoperability with Cisco RNC-site gateway and integrated management under Cisco ANA • Easy expansion with xDSL sites with same product BSC/RNC Sites STM-1 ATM Cisco 7600 IP DSLAM 3G Node B Voice (R99) ACE-3220 E1s TDM SHDSL HSDPA Ch. STM-1 ADSL+2 Metro ETH/ MPLS STM-1 ATM Cisco 7600 2G BTS Voice/GPRS/EDGE n x E1 TDM ACE-3220 FE/GbE E1s TDM optical 3G Node B n x E1 IMA Ch. STM-1

  12. Спасибо за внимание! www.rad.ru
