Presentation Transcript

  1. 実行頻度の偏りを利用した命令コード割当てによる命令ROMの低消費電力化実行頻度の偏りを利用した命令コード割当てによる命令ROMの低消費電力化 ○井上弘士1V. Moshynaga1　村上和彰2 1福岡大学　工学部 2九州大学大学院　システム情報科学研究院 Koji Inoue 軽井沢ＷＳ

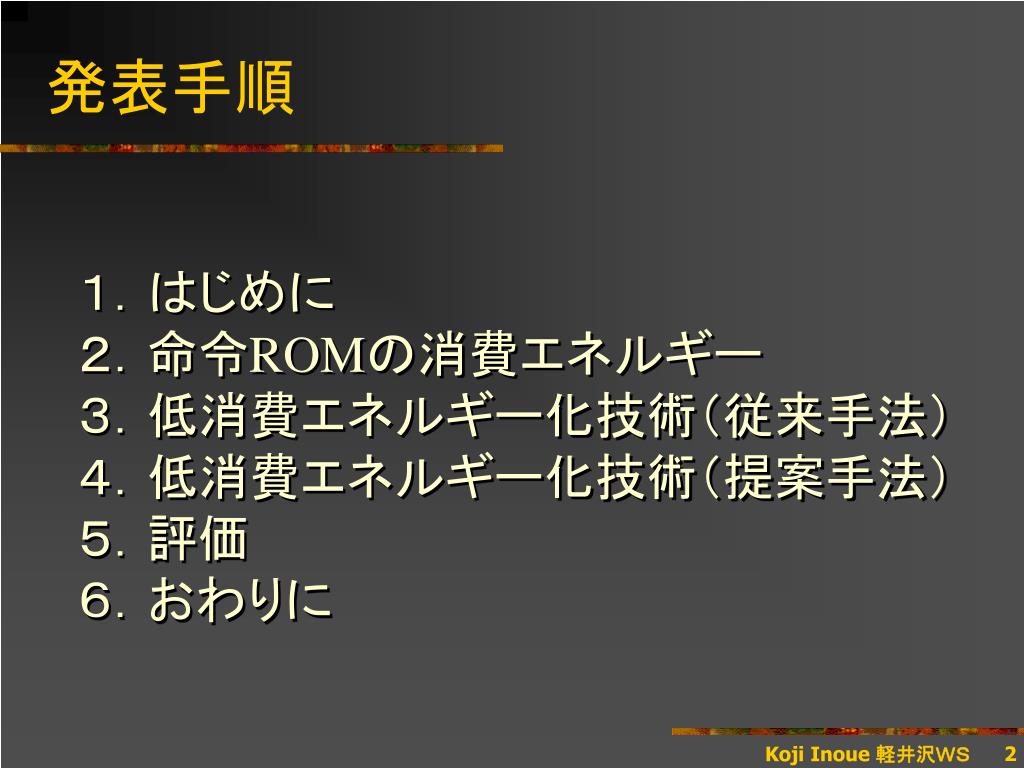

  2. 発表手順 １．はじめに ２．命令ROMの消費エネルギー ３．低消費エネルギー化技術（従来手法） ４．低消費エネルギー化技術（提案手法） ５．評価 ６．おわりに Koji Inoue 軽井沢ＷＳ

  3. はじめに　 組み込みシステムの低消費エネルギー化 Etotal = Ecpu + Eram + Erom + Elogic 高機能化に伴う コード・サイズの増大 アプリケーション プログラム Inst. ROM CPU Other Logic Data RAM Koji Inoue 軽井沢ＷＳ

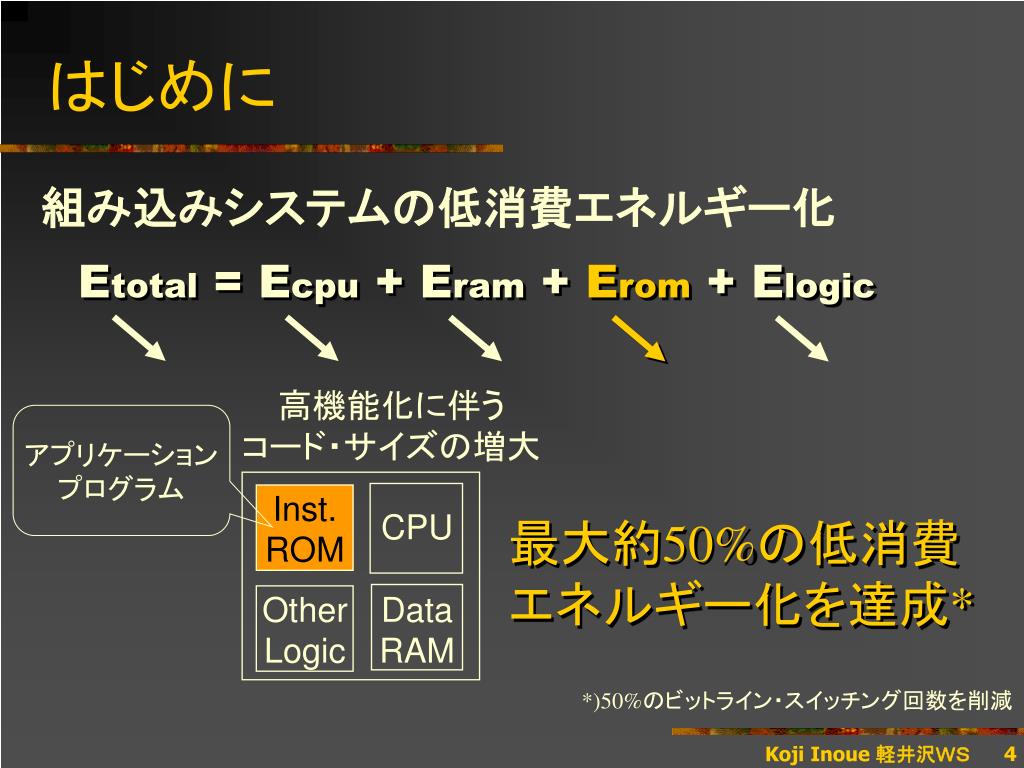

  4. 最大約50%の低消費エネルギー化を達成* *)50%のビットライン・スイッチング回数を削減 はじめに　 組み込みシステムの低消費エネルギー化 Etotal = Ecpu + Eram + Erom + Elogic 高機能化に伴う コード・サイズの増大 アプリケーション プログラム Inst. ROM CPU Other Logic Data RAM Koji Inoue 軽井沢ＷＳ

  5. Sense Amp. Sense Amp. Sense Amp. Sense Amp. 命令ROMの消費エネルギー　 BL0 BL1 BL2 BL3 Erom = Edec + Ewl + Ebl + Esa WL 0 0 0 0 0 1 0 1 0 1 1 1 Ref. V 読出しデータ Koji Inoue 軽井沢ＷＳ

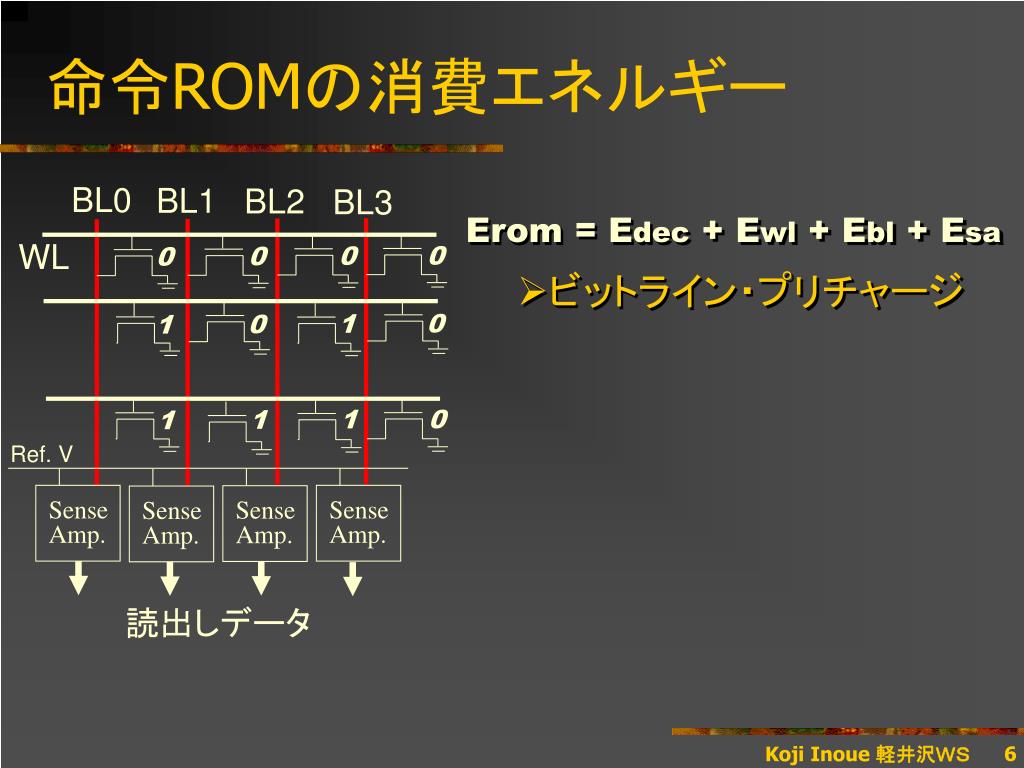

  6. Sense Amp. Sense Amp. Sense Amp. Sense Amp. 命令ROMの消費エネルギー　 BL0 BL1 BL2 BL3 Erom = Edec + Ewl + Ebl + Esa WL 0 0 0 0 • ビットライン・プリチャージ 0 1 0 1 0 1 1 1 Ref. V 読出しデータ Koji Inoue 軽井沢ＷＳ

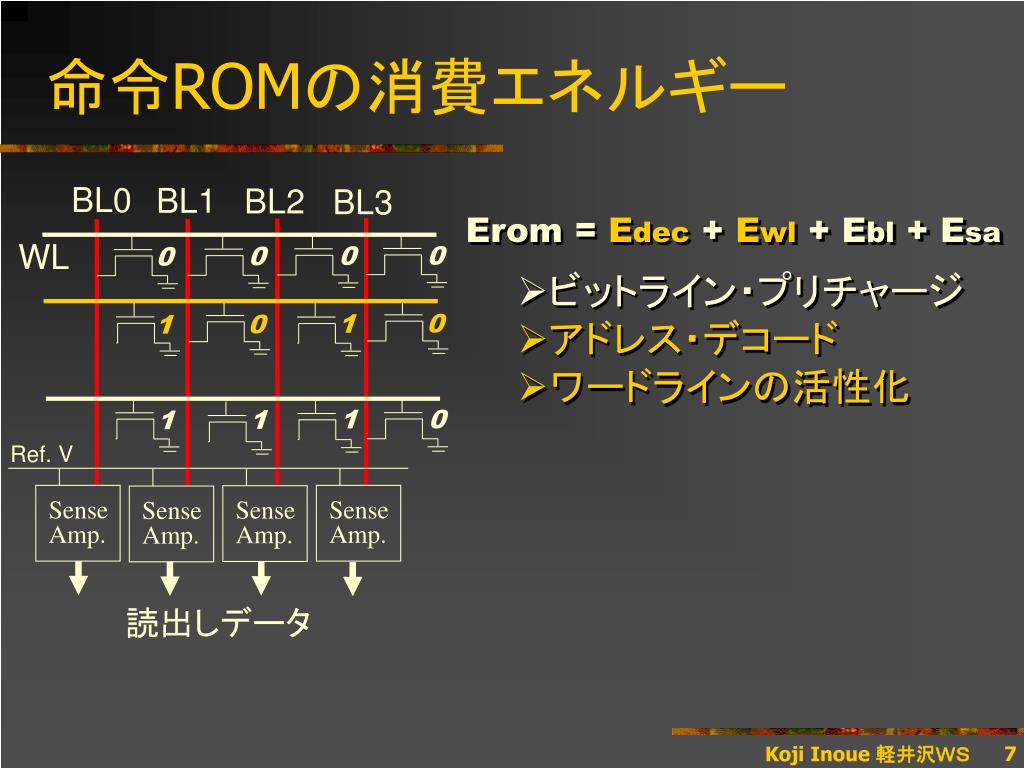

  7. Sense Amp. Sense Amp. Sense Amp. Sense Amp. 命令ROMの消費エネルギー　 BL0 BL1 BL2 BL3 Erom = Edec + Ewl + Ebl + Esa WL 0 0 0 0 • ビットライン・プリチャージ • アドレス・デコード • ワードラインの活性化 0 1 0 1 0 1 1 1 Ref. V 読出しデータ Koji Inoue 軽井沢ＷＳ

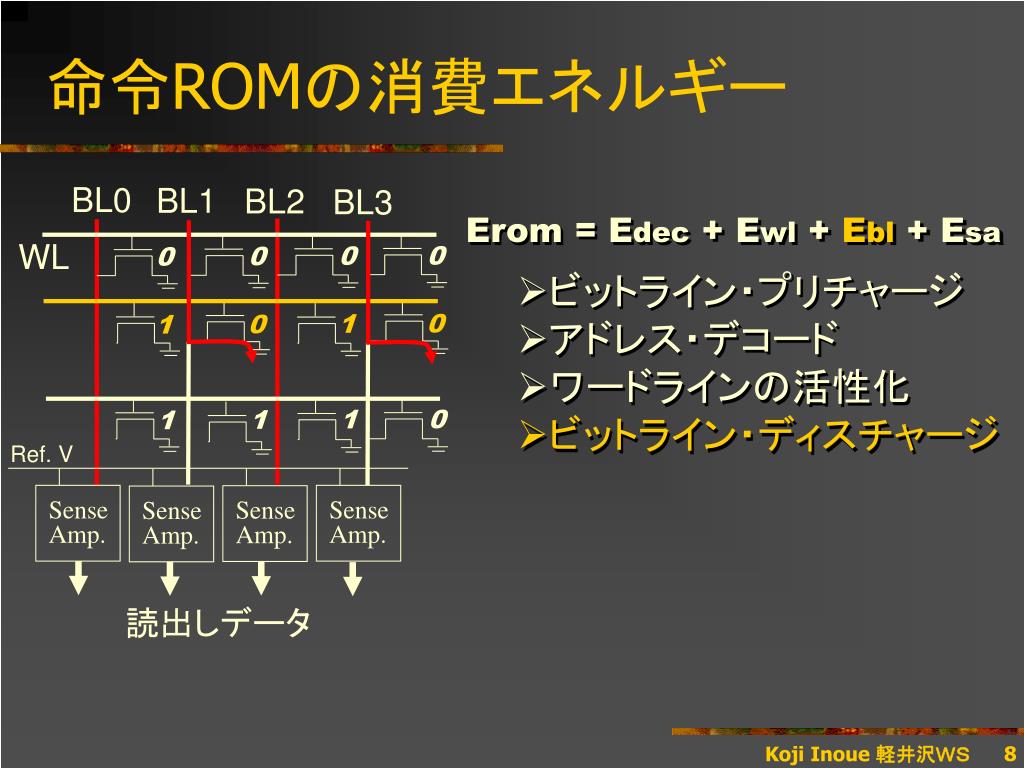

  8. BL0 BL1 BL2 BL3 Erom = Edec + Ewl + Ebl + Esa WL 0 0 0 0 • ビットライン・プリチャージ • アドレス・デコード • ワードラインの活性化 • ビットライン・ディスチャージ 0 1 0 1 0 1 1 1 Ref. V Sense Amp. Sense Amp. Sense Amp. Sense Amp. 読出しデータ 命令ROMの消費エネルギー　 Koji Inoue 軽井沢ＷＳ

  9. Sense Amp. Sense Amp. Sense Amp. Sense Amp. 命令ROMの消費エネルギー　 BL0 BL1 BL2 BL3 Erom = Edec + Ewl + Ebl + Esa WL 0 0 0 0 • ビットライン・プリチャージ • アドレス・デコード • ワードラインの活性化 • ビットライン・ディスチャージ • センシング 0 1 0 1 0 1 1 1 Ref. V 読出しデータ Koji Inoue 軽井沢ＷＳ

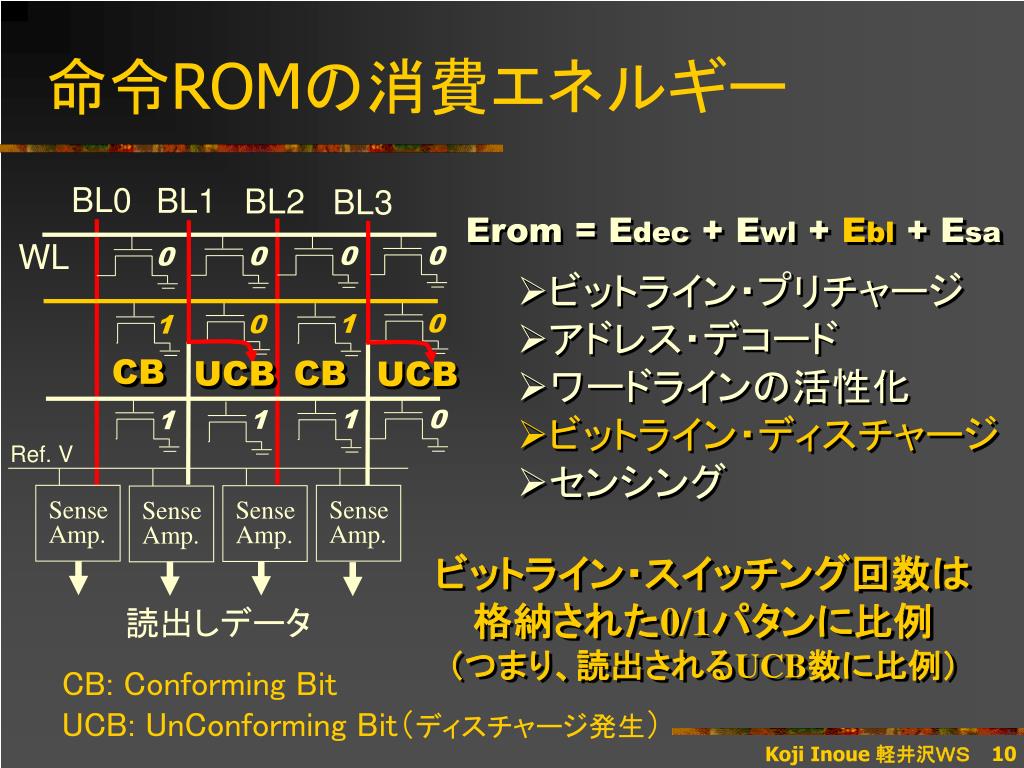

  10. BL0 BL1 BL2 BL3 WL 0 0 0 0 0 1 0 1 CB CB UCB UCB 0 1 1 1 Ref. V Sense Amp. Sense Amp. Sense Amp. Sense Amp. 読出しデータ CB: Conforming Bit UCB: UnConforming Bit（ディスチャージ発生） 命令ROMの消費エネルギー　 Erom = Edec + Ewl + Ebl + Esa • ビットライン・プリチャージ • アドレス・デコード • ワードラインの活性化 • ビットライン・ディスチャージ • センシング ビットライン・スイッチング回数は 格納された0/1パタンに比例 （つまり、読出されるUCB数に比例） Koji Inoue 軽井沢ＷＳ

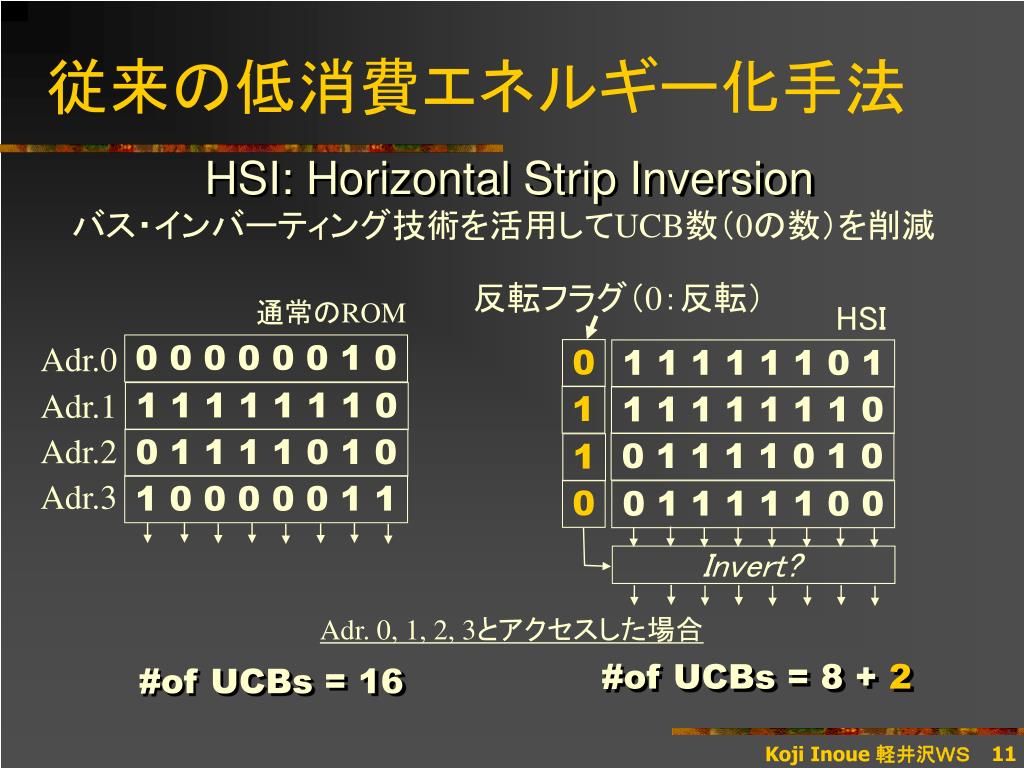

  11. 従来の低消費エネルギー化手法　 HSI: Horizontal Strip Inversion バス・インバーティング技術を活用してUCB数（0の数）を削減 反転フラグ（0：反転） 通常のROM HSI Adr.0 0 0 0 0 0 0 1 0 0 1 1 1 1 1 1 0 1 Adr.1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 Adr.2 0 1 1 1 1 0 1 0 0 1 1 1 1 0 1 0 1 Adr.3 1 0 0 0 0 0 1 1 0 0 1 1 1 1 1 0 0 Invert? Adr. 0, 1, 2, 3とアクセスした場合 #of UCBs = 8 + 2 #of UCBs = 16 Koji Inoue 軽井沢ＷＳ

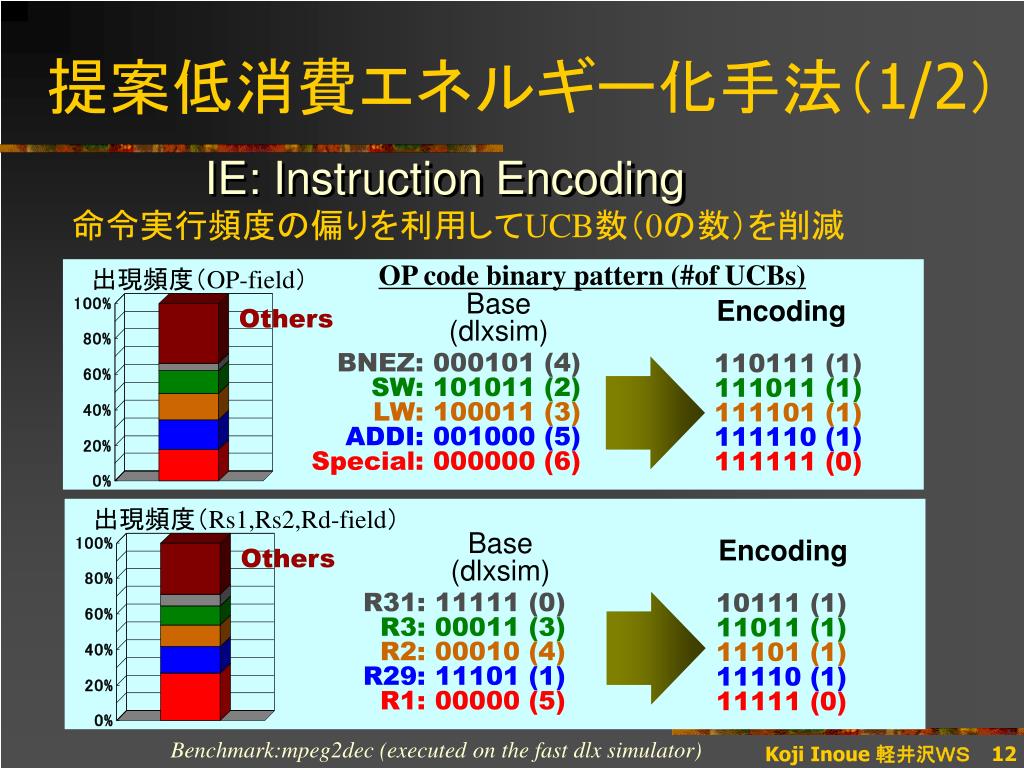

  12. Encoding 110111 (1) 111011 (1) 111101 (1) 111110 (1) 111111 (0) Encoding 10111 (1) 11011 (1) 11101 (1) 11110 (1) 11111 (0) 提案低消費エネルギー化手法（1/2）　 IE: Instruction Encoding 命令実行頻度の偏りを利用してUCB数（0の数）を削減 OP code binary pattern (#of UCBs) 出現頻度（OP-field） Base (dlxsim) Others BNEZ: SW: LW: ADDI: Special: 000101 (4) 101011 (2) 100011 (3) 001000 (5) 000000 (6) 出現頻度（Rs1,Rs2,Rd-field） Base (dlxsim) Others R31: R3: R2: R29: R1: 11111 (0) 00011 (3) 00010 (4) 11101 (1) 00000 (5) Koji Inoue 軽井沢ＷＳ Benchmark:mpeg2dec (executed on the fast dlx simulator)

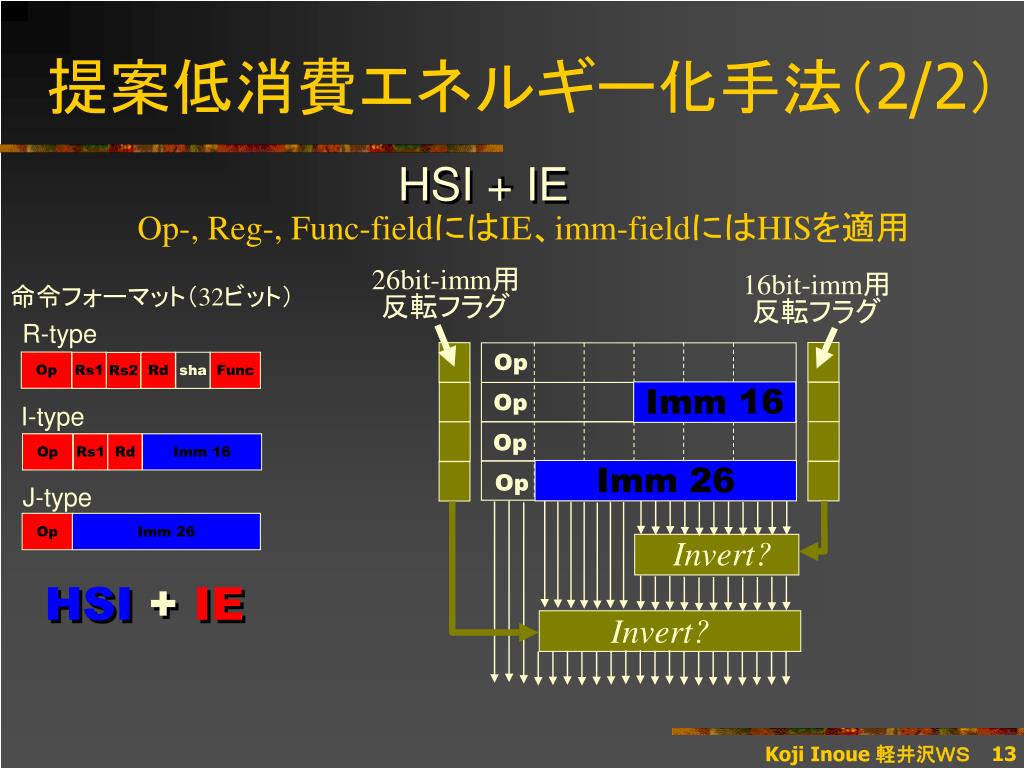

  13. 提案低消費エネルギー化手法（2/2）　 HSI + IE Op-, Reg-, Func-fieldにはIE、imm-fieldにはHISを適用 26bit-imm用 反転フラグ 16bit-imm用 反転フラグ 命令フォーマット（32ビット） R-type Op Op Rs1 Rd sha Func Rs2 Imm 16 Op I-type Op Op Rs1 Rd Imm 16 Imm 26 Op J-type Op Imm 26 Invert? HSI + IE Invert? Koji Inoue 軽井沢ＷＳ

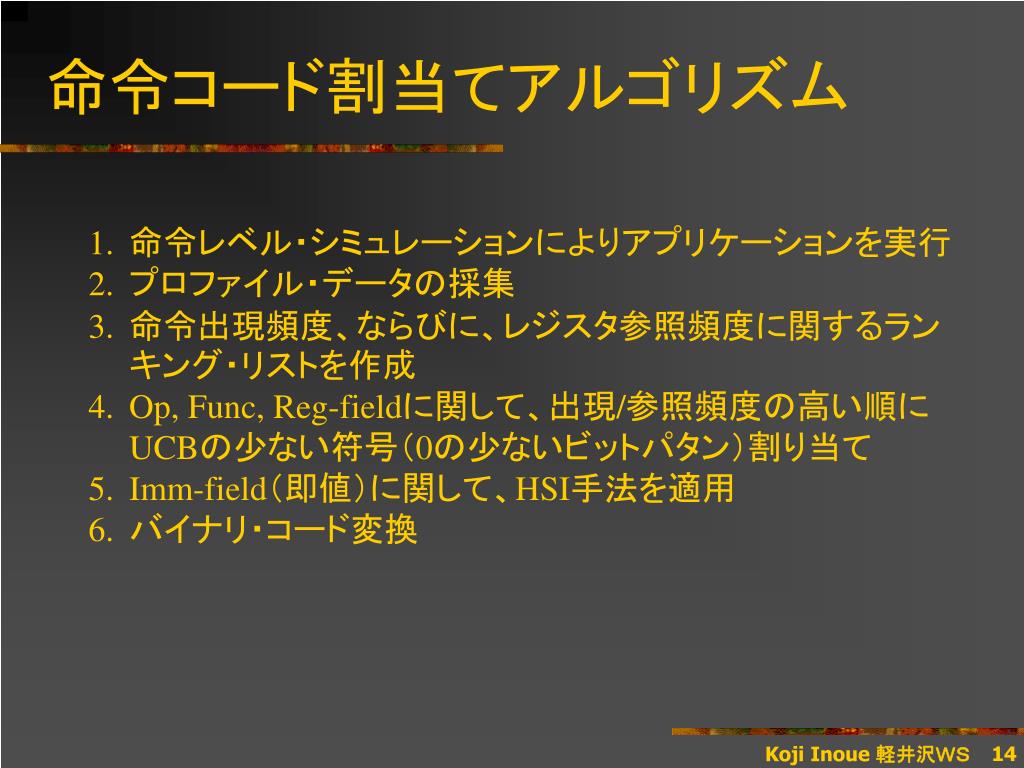

  14. 命令コード割当てアルゴリズム　 • 命令レベル・シミュレーションによりアプリケーションを実行 • プロファイル・データの採集 • 命令出現頻度、ならびに、レジスタ参照頻度に関するランキング・リストを作成 • Op, Func, Reg-fieldに関して、出現/参照頻度の高い順にUCBの少ない符号（0の少ないビットパタン）割り当て • Imm-field（即値）に関して、HSI手法を適用 • バイナリ・コード変換 Koji Inoue 軽井沢ＷＳ

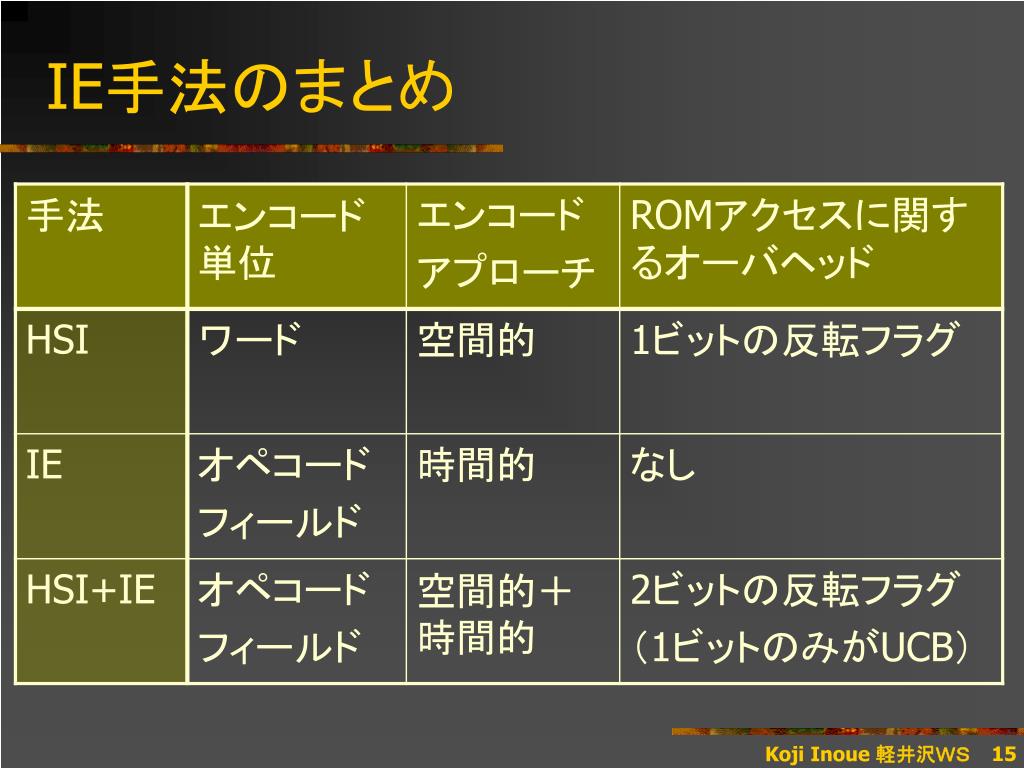

  15. IE手法のまとめ　 Koji Inoue 軽井沢ＷＳ

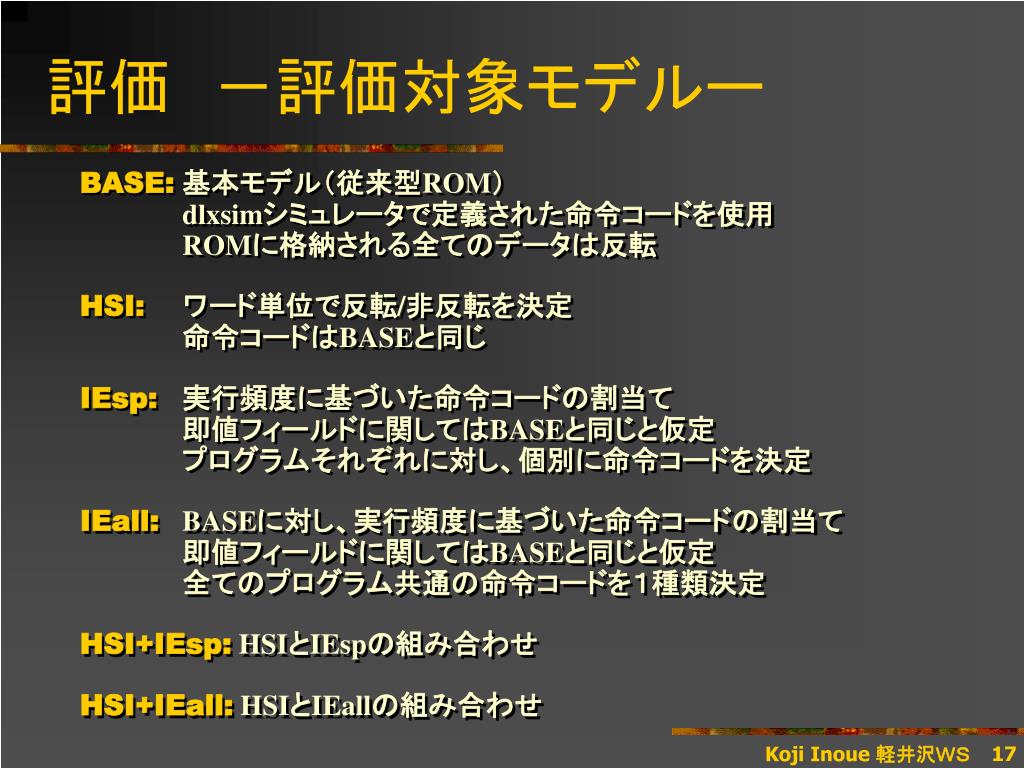

  16. 評価　－評価対象モデルー BASE:基本モデル（従来型ROM） dlxsimシミュレータで定義された命令コードを使用 ROMに格納される全てのデータは反転 HSI:ワード単位で反転/非反転を決定 命令コードはBASEと同じ IEsp:実行頻度に基づいた命令コードの割当て 即値フィールドに関してはBASEと同じと仮定 プログラムそれぞれに対し、個別に命令コードを決定 IEall: BASEに対し、実行頻度に基づいた命令コードの割当て 即値フィールドに関してはBASEと同じと仮定 全てのプログラム共通の命令コードを１種類決定 HSI+IEsp: HSIとIEspの組み合わせ HSI+IEall: HSIとIEallの組み合わせ Koji Inoue 軽井沢ＷＳ

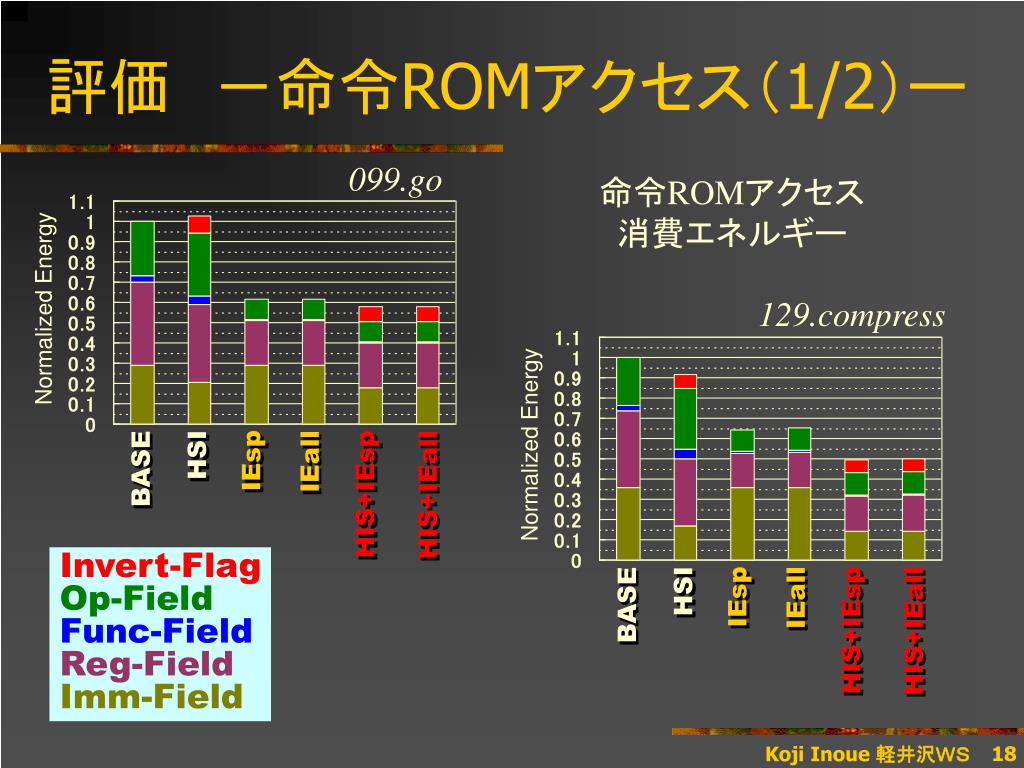

  17. 評価　－命令ROMアクセス（1/2）ー 099.go 命令ROMアクセス 消費エネルギー 129.compress Normalized Energy Normalized Energy HSI IEsp IEall BASE HIS+IEsp HIS+IEall Invert-Flag Op-Field Func-Field Reg-Field Imm-Field HSI IEsp IEall BASE HIS+IEsp HIS+IEall Koji Inoue 軽井沢ＷＳ

  18. 評価　－命令ROMアクセス（2/2）ー mpeg2dec 命令ROMアクセス 消費エネルギー adpcmdec Normalized Energy Normalized Energy HSI IEsp IEall BASE HIS+IEsp HIS+IEall Invert-Flag Op-Field Func-Field Reg-Field Imm-Field HSI IEsp IEall BASE HIS+IEsp HIS+IEall Koji Inoue 軽井沢ＷＳ

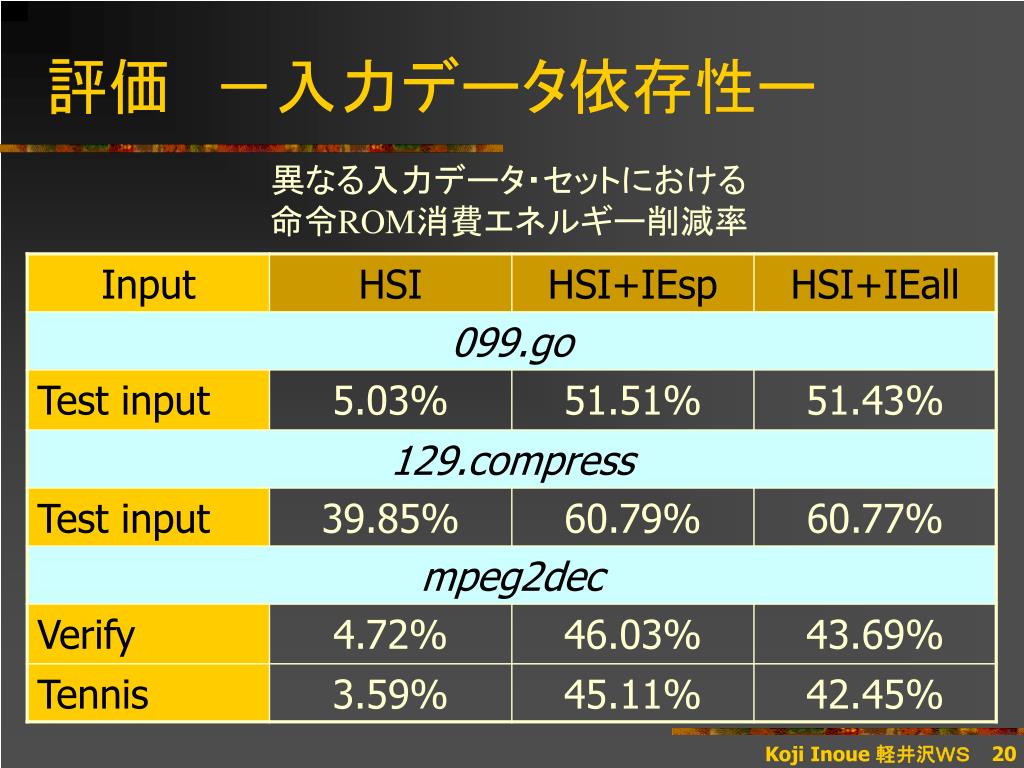

  19. 評価　－入力データ依存性ー 異なる入力データ・セットにおける 命令ROM消費エネルギー削減率 Koji Inoue 軽井沢ＷＳ

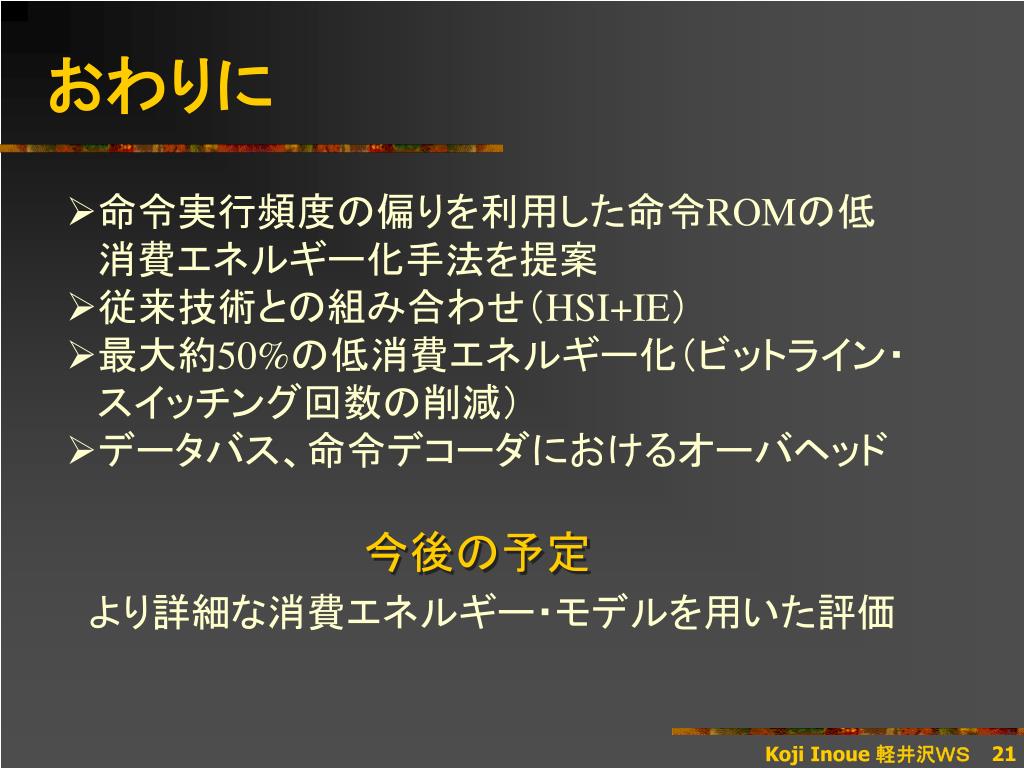

  20. おわりに • 命令実行頻度の偏りを利用した命令ROMの低消費エネルギー化手法を提案 • 従来技術との組み合わせ（HSI+IE） • 最大約50%の低消費エネルギー化（ビットライン・スイッチング回数の削減） • データバス、命令デコーダにおけるオーバヘッド 今後の予定 より詳細な消費エネルギー・モデルを用いた評価 Koji Inoue 軽井沢ＷＳ

  21. Backup Slides….. Koji Inoue 軽井沢ＷＳ

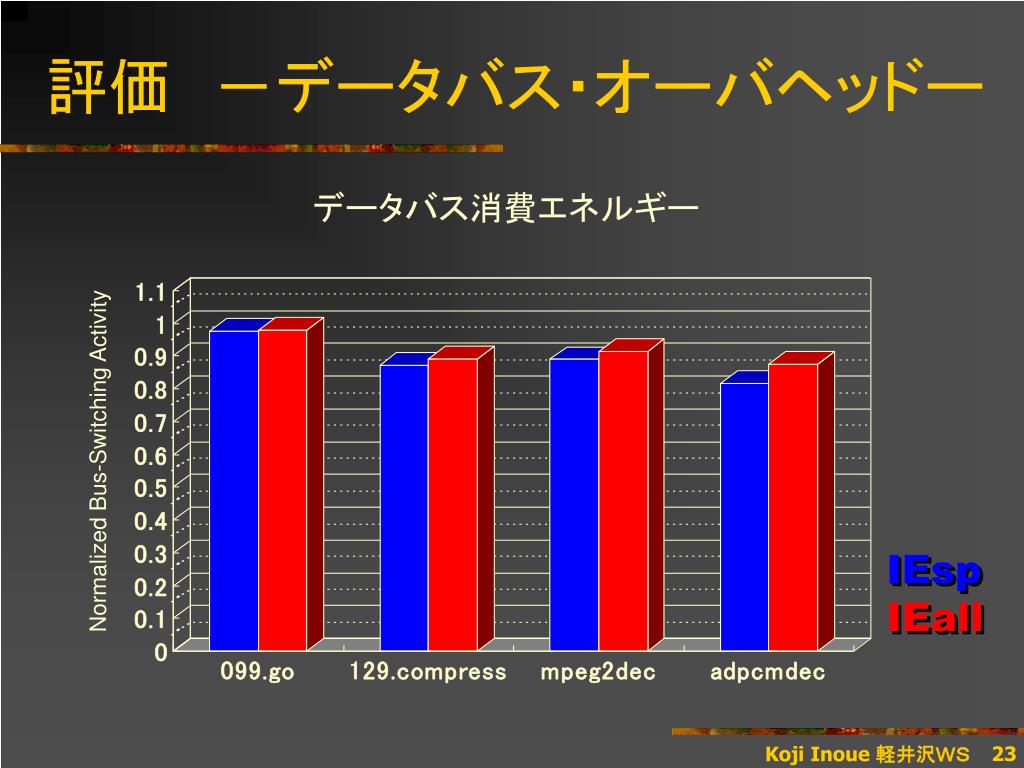

  22. 評価　－データバス・オーバヘッドー データバス消費エネルギー Normalized Bus-Switching Activity IEsp IEall Koji Inoue 軽井沢ＷＳ

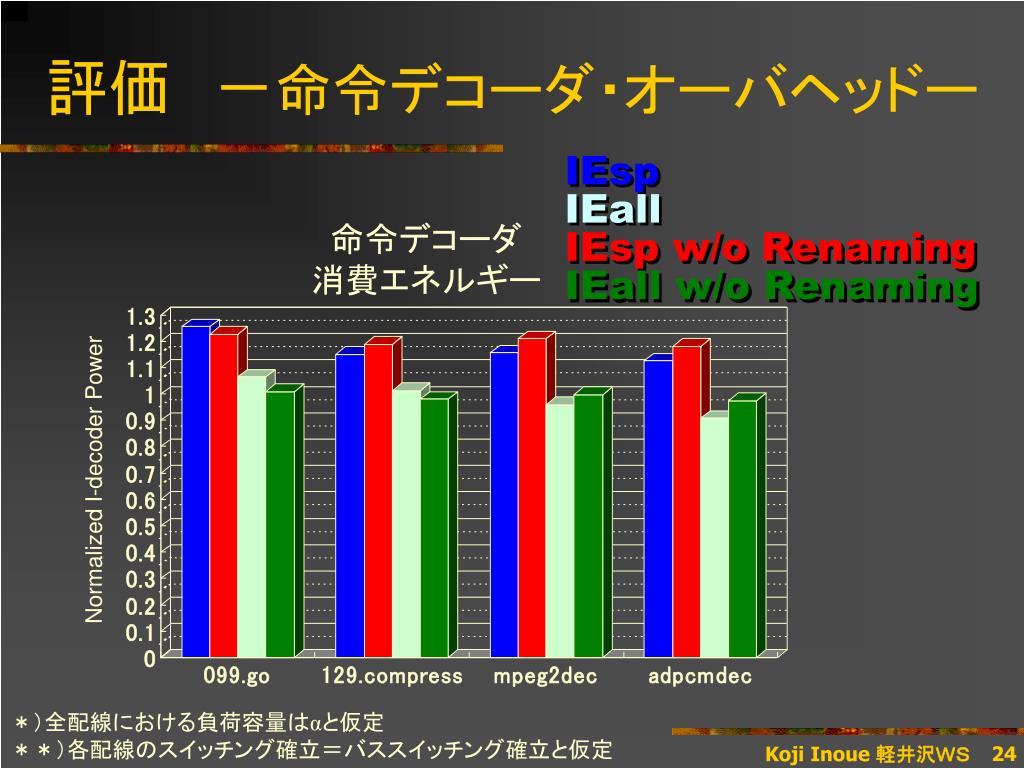

  23. 評価　－命令デコーダ・オーバヘッドー IEsp IEall IEsp w/o Renaming IEall w/o Renaming 命令デコーダ 消費エネルギー Normalized I-decoder Power ＊）全配線における負荷容量はαと仮定 ＊＊）各配線のスイッチング確立＝バススイッチング確立と仮定 Koji Inoue 軽井沢ＷＳ
