情境 6 : 道岔尺寸的检查与日常维修 PowerPoint PPT Presentation


  • 169 Views
  • Uploaded on
  • Presentation posted in: General

情境 6 : 道岔尺寸的检查与日常维修. 道岔尺寸的检查与日常维修的内容. 道岔尺寸的检查 ------ 主要是岔心位置 91/48 的检查. 日常维修 ----- 1 调整护轨保证 91/48 的准 确性 、打磨堆焊岔心 2 更换尖轨 3 涂油、夯实道碴等作业. 道 岔 尺 寸 的 检 查. 道岔尺寸的检查: 主要是岔心处 91/48 的检查。. 若心轨到护轨工作边距离 ≤ 1391 ,护轮轨就不能挡住左侧车轮轮沿,轮对向右侧游间运动,右轮就会撞击道岔心轨,造成心轨尖损坏或车轮爬上心轨的脱轨事故. 护轮轨向右间距 ≤ 1391. 轮对撞击尖轨.

Download Presentation

情境 6 : 道岔尺寸的检查与日常维修

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


6

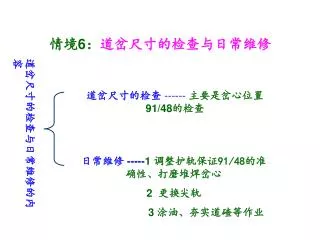

情境6:道岔尺寸的检查与日常维修

道岔尺寸的检查与日常维修的内容

道岔尺寸的检查 ------ 主要是岔心位置91/48的检查

日常维修 -----1 调整护轨保证91/48的准 确性、打磨堆焊岔心

2 更换尖轨

3 涂油、夯实道碴等作业


6

道 岔 尺 寸 的 检 查

道岔尺寸的检查:主要是岔心处91/48的检查。

若心轨到护轨工作边距离≤1391,护轮轨就不能挡住左侧车轮轮沿,轮对向右侧游间运动,右轮就会撞击道岔心轨,造成心轨尖损坏或车轮爬上心轨的脱轨事故

护轮轨向右间距≤1391

轮对撞击尖轨

轮对向右游间运动


6

道 岔 尺 寸 的 检 查

道岔尺寸的检查:主要是岔心处91/48的检查。

若翼轨工作边到护轨工作边距离≥1348,护轮轨就会卡住左侧车轮轮沿,使左侧轮沿爬上基本轨或护轮轨,造成列车脱轨的事故

护轮轨向左间距≥1348

护轮轨向左卡住左轨轮沿


6

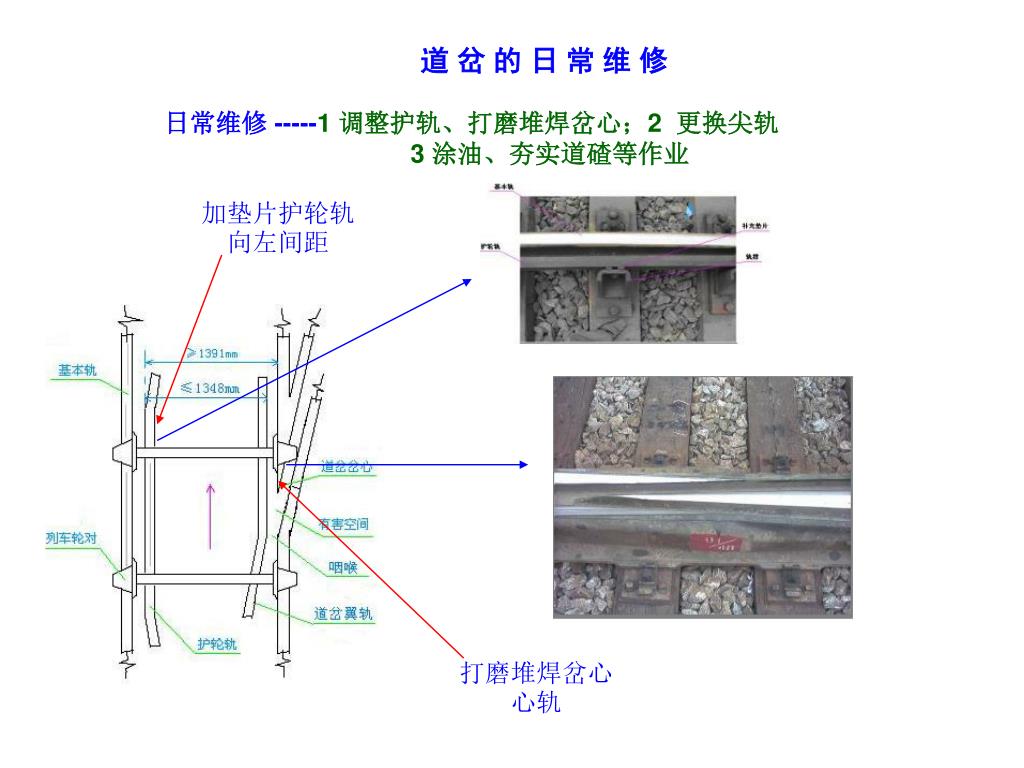

道 岔 的 日 常 维 修

日常维修 -----1 调整护轨、打磨堆焊岔心;2 更换尖轨

3 涂油、夯实道碴等作业

加垫片护轮轨向左间距

打磨堆焊岔心心轨


6

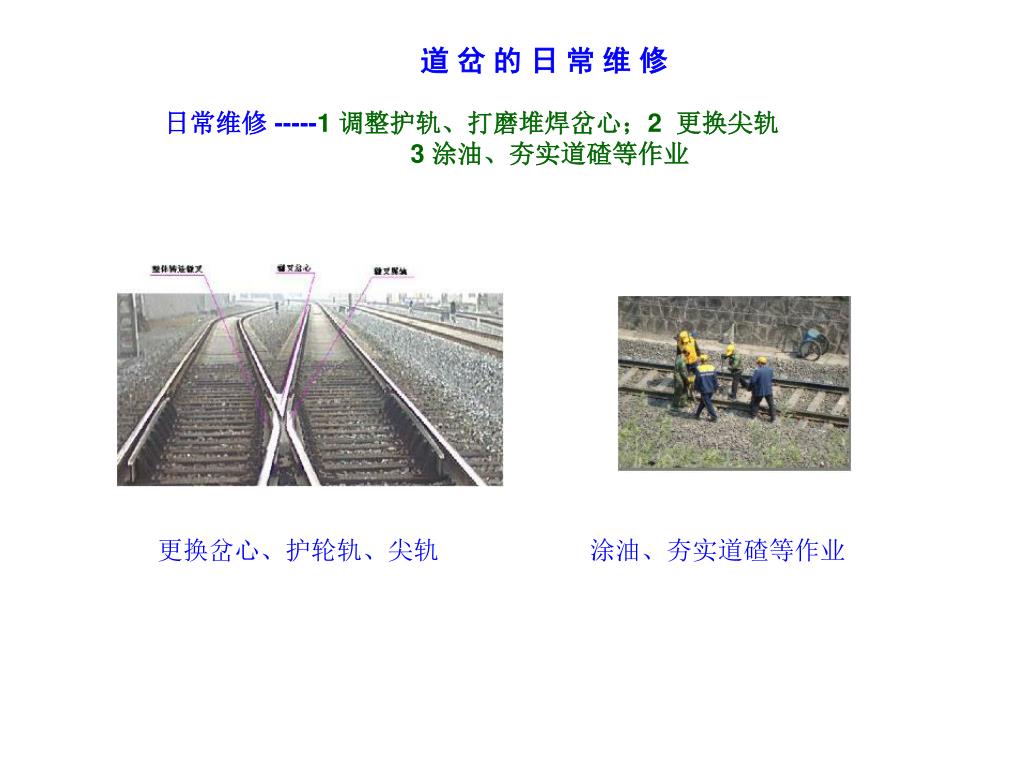

道 岔 的 日 常 维 修

日常维修 -----1 调整护轨、打磨堆焊岔心;2 更换尖轨

3 涂油、夯实道碴等作业

更换岔心、护轮轨、尖轨

涂油、夯实道碴等作业
