Presentation Transcript

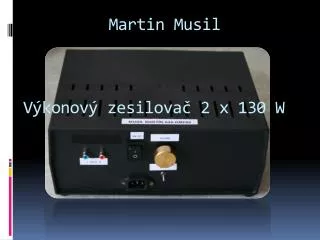

V konov zesilova 2 x 130 w

Martin Musil

Výkonový zesilovač 2 x 130 W


Funk n bloky zesilova e

Funkční bloky zesilovače:

  • Zdroj napětí

  • Vstupní část zesilovače

  • Výstupní část zesilovače


Nap jec zdroj

Napájecí zdroj


Nap jec zdroj1

Napájecí zdroj


V konov zesilova

Výkonový zesilovač

  • Maximální výkon 2 x 130 W

  • Zatěžovací impedance 4 Ω

  • Maximální napájecí napětí ± 75 V

  • Zkreslení < 0,05%


Deska v konov ho zesilova e

Deska výkonového zesilovače


Rozm st n jednotliv ch blok

Rozmístění jednotlivých bloků


Eln panel zesilova e

Čelní panel zesilovače


Zadn panel zesilova e

Zadní panel zesilovače


V konov zesilova 2 x 130 w

Měření:

  • Na audio analyzátoru Portable One značky Audio Precision


V konov zesilova 2 x 130 w

Měření:

  • Manuálně pomocí notebooku a osciloskopu


V konov zesilova 2 x 130 w

Měření:

  • Manuálně pomocí notebooku a osciloskopu


V konov zesilova 2 x 130 w

Měření:


Zes len

Zesílení

  • U1 = 0,837 V

  • U2 = 20,63 V

  • Au = U2/U1 = 24,648

  • Au = 20.log.Au = 27,83 dB


Kmito tov charakteristika

Kmitočtová charakteristika


Harmonick zkreslen thd n

Harmonické zkreslení THD+N


Zkreslen thd n napr zdno

Zkreslení THD+N naprázdno


Intermodula n zkreslen imd

Intermodulační zkreslení IMD

THD+N v závislosti na výkonu


V b r hudby

Výběrhudby

  • Guns ‘n Roses – Welcome to the jungle

  • AC/DC – Highway to hell

  • The Beatles – Day Tripper

  • Jimi Hendrix – Voodoo child
