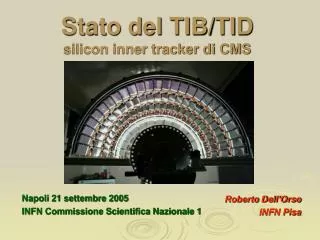

  1. Stato del TIB/TIDsilicon inner tracker di CMS Roberto Dell’Orso INFN Pisa Napoli 21 settembre 2005 INFN Commissione Scientifica Nazionale 1

  2. Sommario • Produzione dei moduli al silicio • Stato dell’integrazione del TIB (Inner Barrel) • Stato dell’integrazione del TID (Inner Disks) • Procedura di burn-in • Stato dei power supply • Test di cablatura e di inserzione (luglio 2005) • Conclusioni

  3. Produzione moduli Prodotti e testati 2335 moduli su 3550 (+10% spares) necessari 65% dei moduli necessari: Tutti i TIB+, 50% dei TID+ Strips attive > 99.8% Fine produzione prevista per novembre 2005

  4. Rate di produzione moduli Consegna ibridi “regolare”; pausa estiva per module bonding

  5. Produzione moduli TEC in Italia • Per recuperare il ritardo del TEC (Tracker End Caps), la collaborazione italiana si e’ impegnata a produrre 300 moduli TEC (simili ai moduli TID) • Tale produzione iniziera’ solo dopo aver terminato i moduli TIB/TID e continuera’ nei primi mesi del 2006

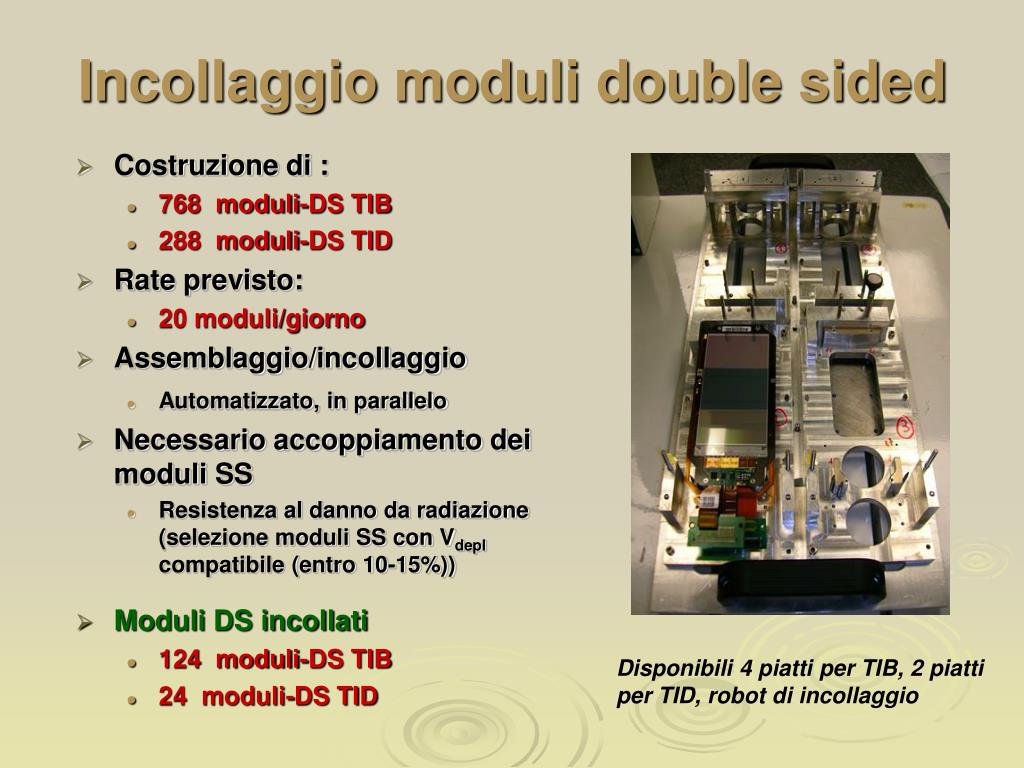

  6. Incollaggio moduli double sided • Costruzione di : • 768 moduli-DS TIB • 288 moduli-DS TID • Rate previsto: • 20 moduli/giorno • Assemblaggio/incollaggio • Automatizzato, in parallelo • Necessario accoppiamento dei moduli SS • Resistenza al danno da radiazione (selezione moduli SS con Vdepl compatibile (entro 10-15%)) • Moduli DS incollati • 124 moduli-DS TIB • 24 moduli-DS TID Disponibili 4 piatti per TIB, 2 piatti per TID, robot di incollaggio

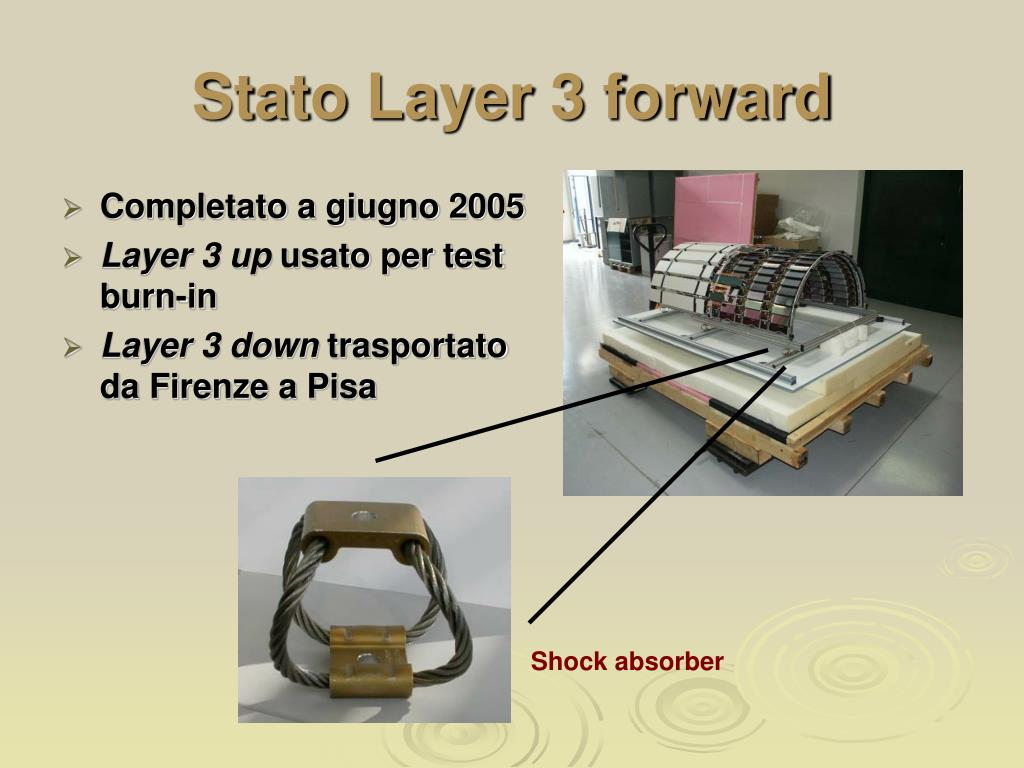

  7. Shock absorber Stato Layer 3 forward • Completato a giugno 2005 • Layer 3 up usato per test burn-in • Layer 3 down trasportato da Firenze a Pisa

  8. Stato Layer 4 forward • Gli 8 control ring (DOHM e mother cables) sono stati precablati e testati su banco • Tutti i moduli montati (turni agosto !) • 3 moduli difettosi sostituiti • 2 MC difettosi sostituiti • In corso rimontaggio DOHM • Qualche ritardo per alcuni cavi di alimentazione (meduse) difettosi

  9. Schermo e grounding Layer 4 • Il supporto dei DOH (Digital Opto Hybrids) e’ stato migliorato rispetto al layer 3 (cavi schermati) • Il bordo della flangia e’ stato dotato di una piastrina di rame per i collegamenti di GND

  10. Fibre ottiche • Nessun problema con Analog Opto Hybrids • Utilizzate spirali proteggi fibre di silicone (irraggiamento con p24MeV ok) nelle zone critiche • Fibre leggermente danneggiate possono essere riparate • Deciso l’acquisto di un tool dedicato (e costoso) per riparare fibre che si dovessero rompere all’esterno dei cilindri

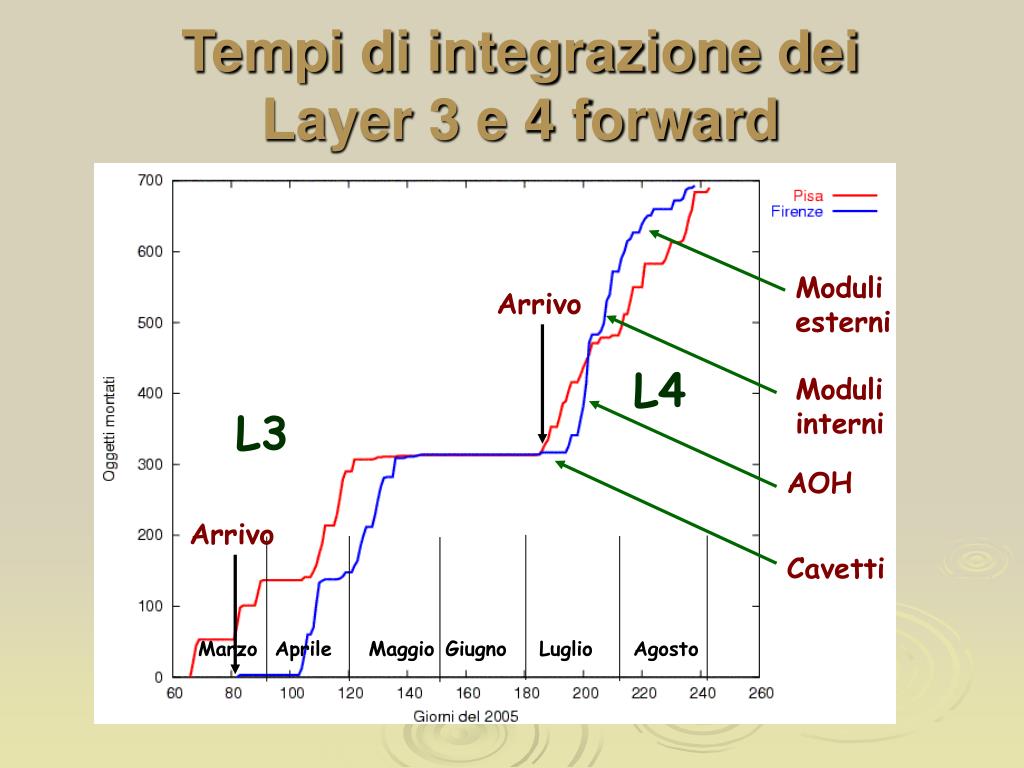

  11. Tempi di integrazione dei Layer 3 e 4 forward Moduli esterni Arrivo L4 Moduli interni L3 AOH Arrivo Cavetti Marzo Aprile Maggio Giugno Luglio Agosto

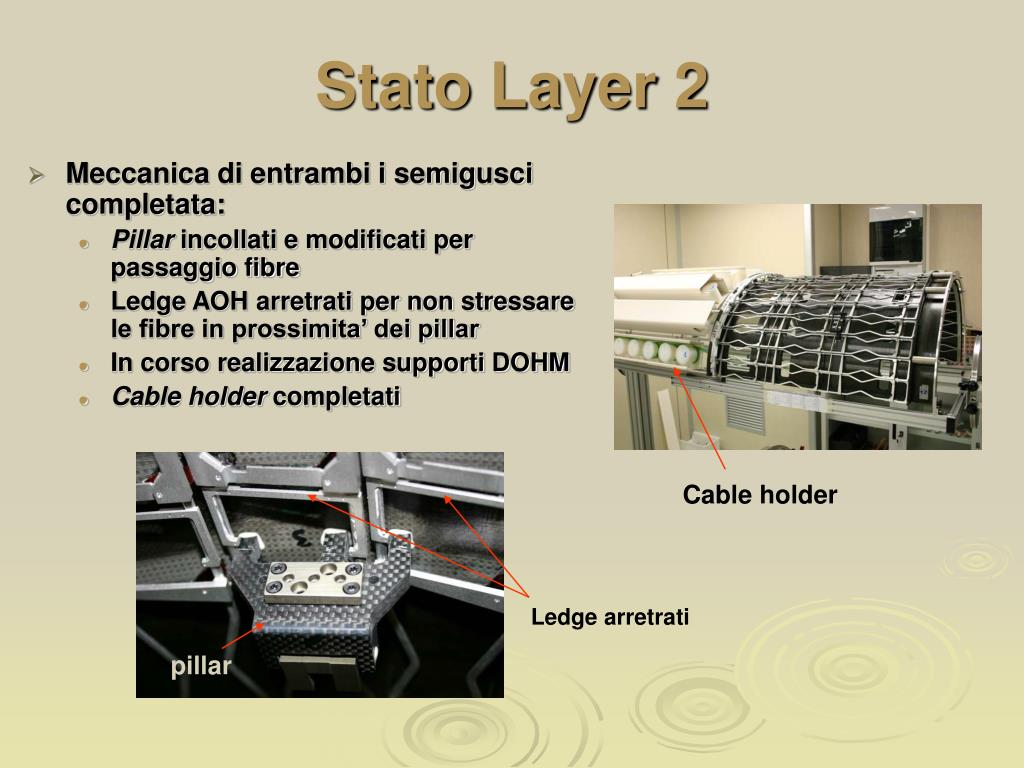

  12. Stato Layer 2 • Meccanica di entrambi i semigusci completata: • Pillar incollati e modificati per passaggio fibre • Ledge AOH arretrati per non stressare le fibre in prossimita’ dei pillar • In corso realizzazione supporti DOHM • Cable holder completati Cable holder Ledge arretrati pillar

  13. Layer 2: Test integrazione moduli • Montata una stringa con moduli DS (doppia faccia) • Modificare tool integrazione moduli per la posizione 1e/1f • Qualche difficolta’ ad inserire i mother cable in presenza del cable holder

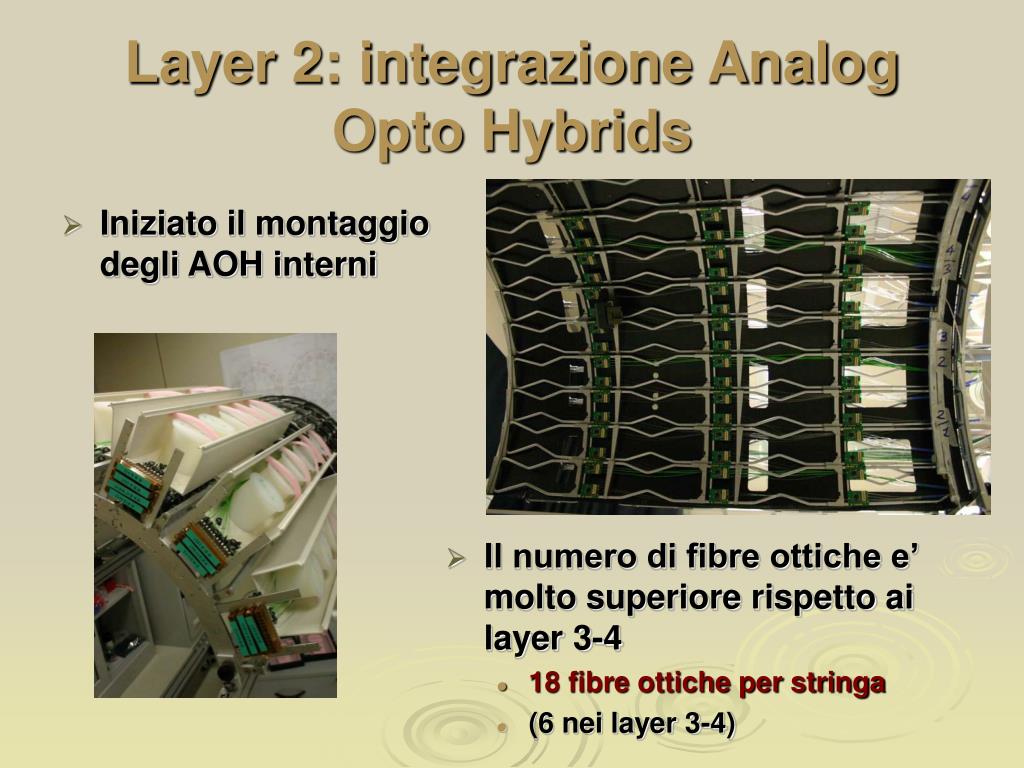

  14. Layer 2: integrazione Analog Opto Hybrids • Iniziato il montaggio degli AOH interni • Il numero di fibre ottiche e’ molto superiore rispetto ai layer 3-4 • 18 fibre ottiche per stringa • (6 nei layer 3-4)

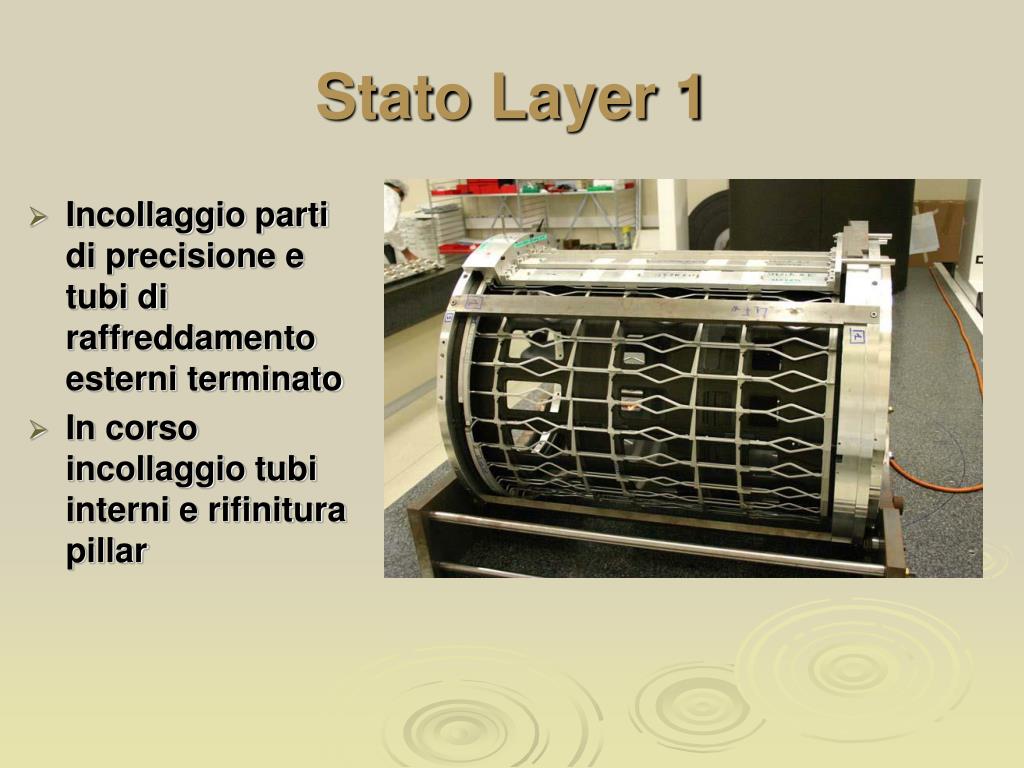

  15. Stato Layer 1 • Incollaggio parti di precisione e tubi di raffreddamento esterni terminato • In corso incollaggio tubi interni e rifinitura pillar

  16. Magnet Test & Cosmic Challange • Un cooling loop del layer 3 prototipo e’ stato assemblato completamente • In ottobre verra’ strumentato anche un mockup del layer 2 (meccanica e moduli gia’ disponibili) • Cosmic Challenge previsto per febbraio 2006 • Sezioni INFN di Catania, Bari, Padova

  17. Integrazione dischi (Torino) • Ring 1 del Disco 1 (24 moduli DS) integrato con successo • Procedura di integrazione simile al TIB • Sviluppati tool dedicati per il TID • Definiti molti dettagli

  18. Ring 1 (TID) • I moduli vengono montati prima degli Analog Opto Hybrids • Le fibre di 3 AOH sono raggruppate in un bundle • Test con Vbias = 400 V ok:

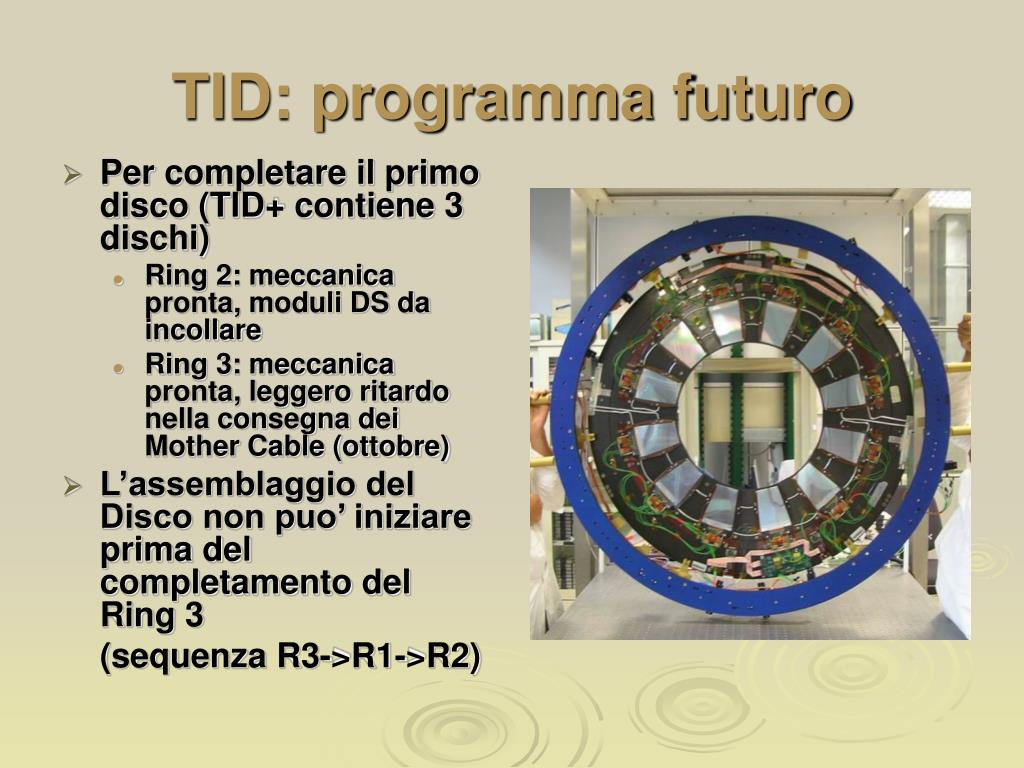

  19. TID: programma futuro • Per completare il primo disco (TID+ contiene 3 dischi) • Ring 2: meccanica pronta, moduli DS da incollare • Ring 3: meccanica pronta, leggero ritardo nella consegna dei Mother Cable (ottobre) • L’assemblaggio del Disco non puo’ iniziare prima del completamento del Ring 3 • (sequenza R3->R1->R2)

  20. Procedura di Burn-in • Lettura di un’intera shell (mezzo layer) con DAQ finale e bassa temperatura • Test effettuati su layer 3 up • 1 modulo sconnesso (recovered) • 1 fibra ottica difettosa (recovered) • 5 readout chips non accessibili a bassa temperatura • Noise buono in peak mode • Noise leggermente piu’ elevato in alcune regioni (non ripetibile!) in deconvolution mode Layer 3 up all’interno della camera climatica

  21. Moduli in prossimita’ della flangia Moduli lontani dalla flangia Burn-in: Noise in deconvolution mode ADC counts Noise Distribution vs Strip number (DEC INV-ON: 25 ns shaping time)

  22. SDA SCK 31 ns @0.45V Fall(SCL)=20ns Fall(SDA)=24ns SDA SCK APV thr@0.45V Burn-in TIB layer 3: protocollo I2C • Alcuni chip di readout non rispondono al protocollo di comunicazione I2C: • L’errore si verifica sempre negli stessi chip (5 APV25) in 3 diversi moduli lontani dal chip di controllo (CCU) • Si verifica solo a bassa temperatura (camera a -25oC, readout hybrid -12oC) • Non si verifica a • T >= -10oC • Sostituendo il modulo il problema scompare • Abbiamo verificato che in generale i segnali del protocollo I2C non sono critici (Dt > 7ns)

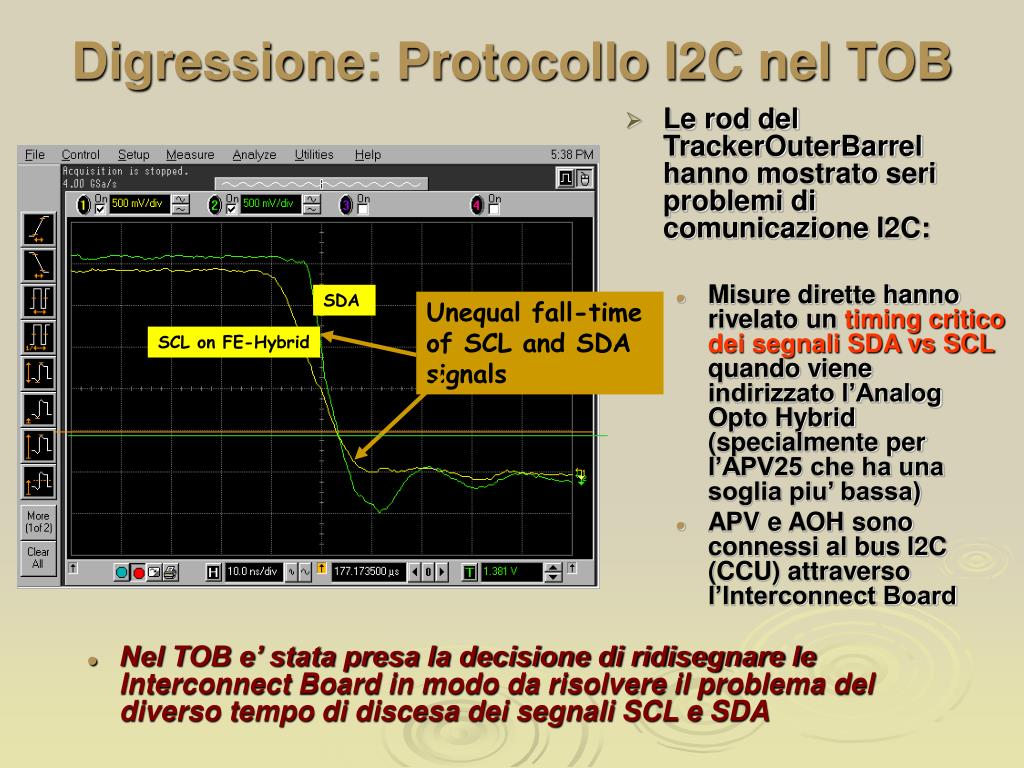

  23. SDA Unequal fall-time of SCL and SDA signals SCL on FE-Hybrid Digressione: Protocollo I2C nel TOB • Le rod del TrackerOuterBarrel hanno mostrato seri problemi di comunicazione I2C: • Misure dirette hanno rivelato un timing critico dei segnali SDA vs SCL quando viene indirizzato l’Analog Opto Hybrid (specialmente per l’APV25 che ha una soglia piu’ bassa) • APV e AOH sono connessi al bus I2C (CCU) attraverso l’Interconnect Board • Nel TOB e’ stata presa la decisione di ridisegnare le Interconnect Board in modo da risolvere il problema del diverso tempo di discesa dei segnali SCL e SDA

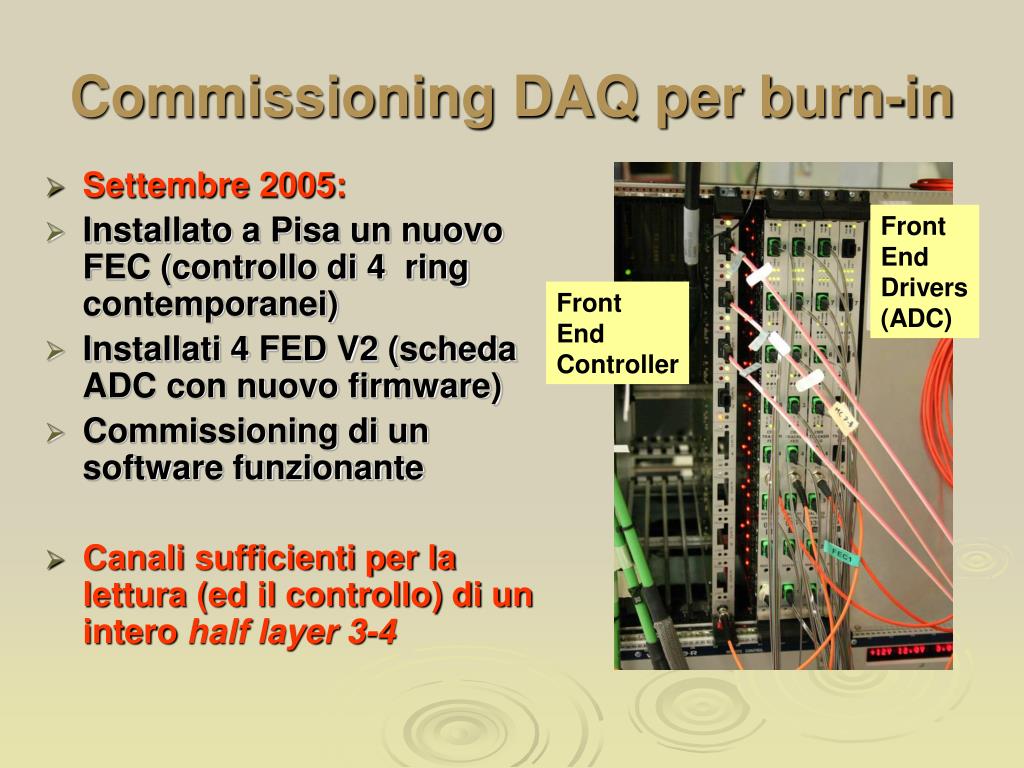

  24. Commissioning DAQ per burn-in • Settembre 2005: • Installato a Pisa un nuovo FEC (controllo di 4 ring contemporanei) • Installati 4 FED V2 (scheda ADC con nuovo firmware) • Commissioning di un software funzionante • Canali sufficienti per la lettura (ed il controllo) di un intero half layer 3-4 Front End Drivers (ADC) Front End Controller

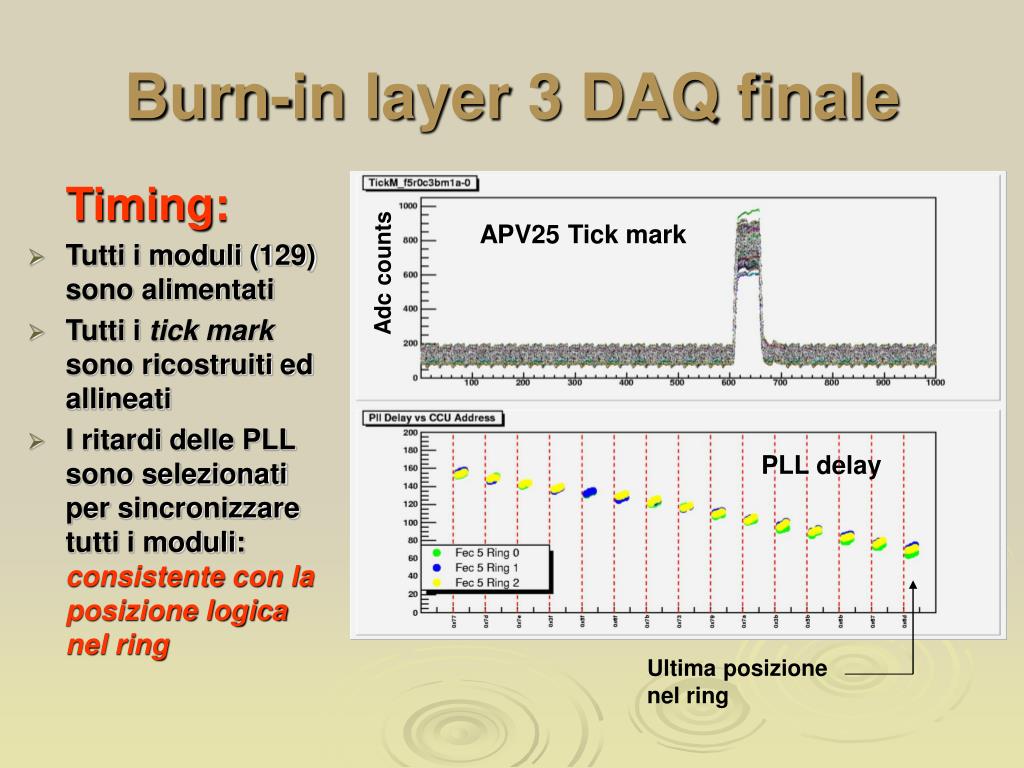

  25. Burn-in layer 3 DAQ finale • Timing: • Tutti i moduli (129) sono alimentati • Tutti i tick mark sono ricostruiti ed allineati • I ritardi delle PLL sono selezionati per sincronizzare tutti i moduli: consistente con la posizione logica nel ring APV25 Tick mark Adc counts PLL delay Ultima posizione nel ring

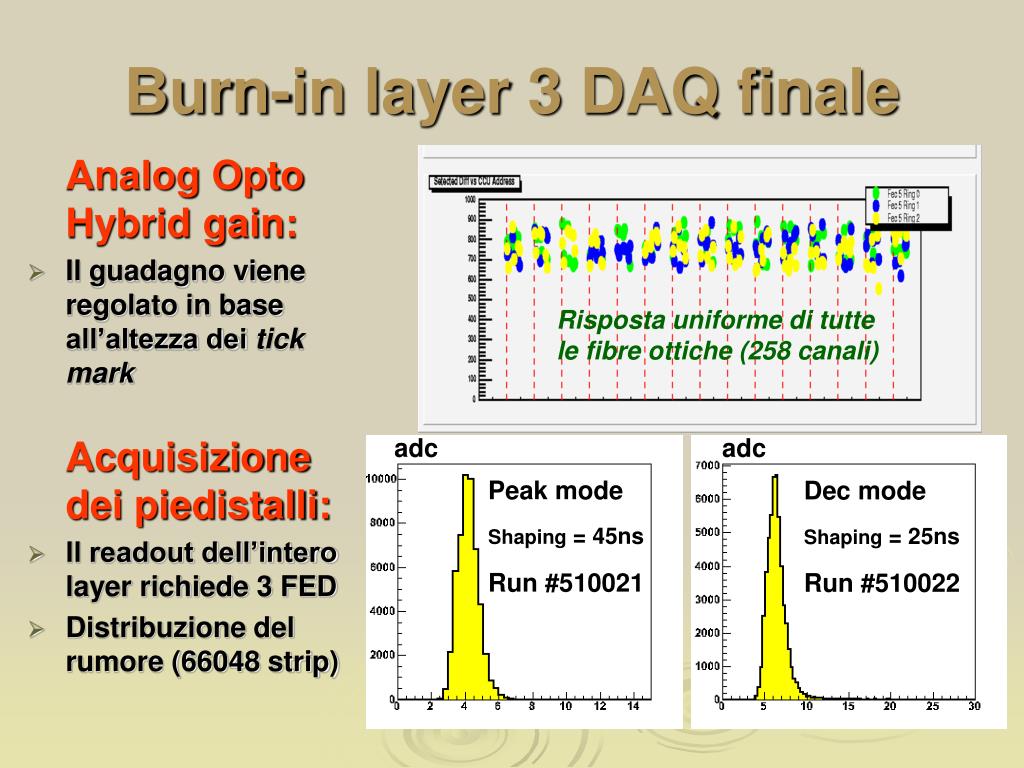

  26. Burn-in layer 3 DAQ finale • Analog Opto Hybrid gain: • Il guadagno viene regolato in base all’altezza dei tick mark Risposta uniforme di tutte le fibre ottiche (258 canali) • Acquisizione dei piedistalli: • Il readout dell’intero layer richiede 3 FED • Distribuzione del rumore (66048 strip) adc adc Peak mode Shaping = 45ns Run #510021 Dec mode Shaping = 25ns Run #510022

  27. Burn-in: programma • Il problema del protocollo I2C sembra non essere critico • Lettura con il DAQ finale del layer 4 (up&down) • Definizione della procedura di burn-in • Maggior numero di canali • Migliore schermatura dei segnali digitali • Lettura con il DAQ finale del prototipo per Magnet Test (un settore di layer 3 + layer 2) • Studi di grounding, moduli doppia faccia, interferenza layer 3/layer 2 • Burn-in dei rimanenti layer…

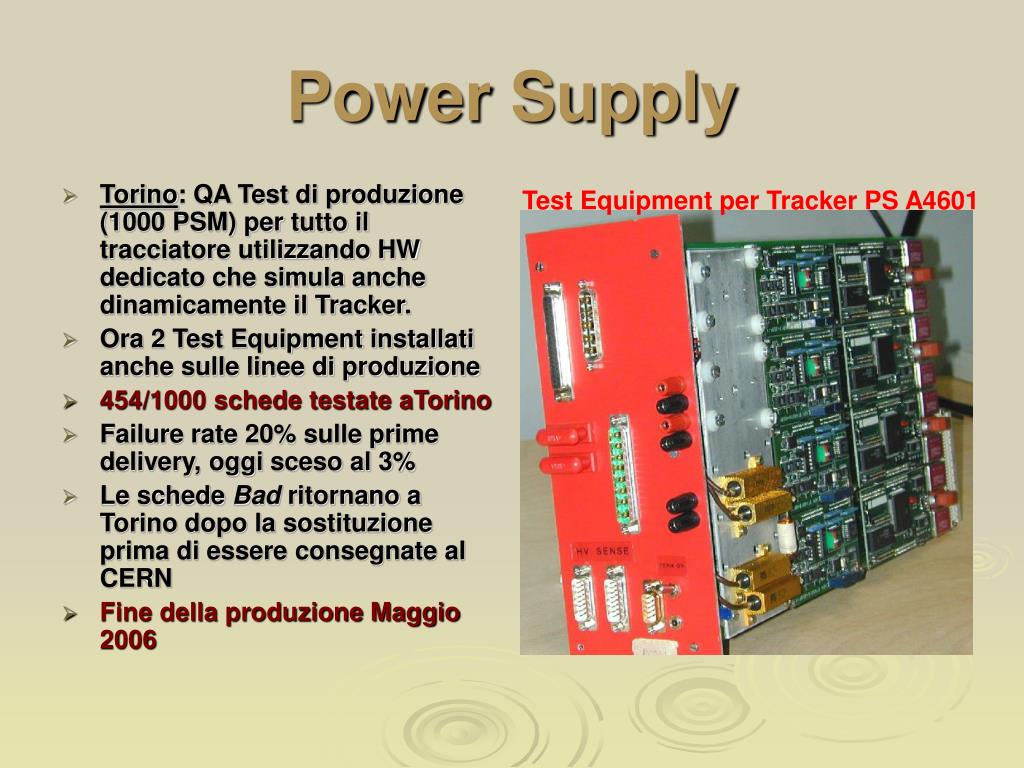

  28. Power Supply • Torino: QA Test di produzione (1000 PSM) per tutto il tracciatore utilizzando HW dedicato che simula anche dinamicamente il Tracker. • Ora 2 Test Equipment installati anche sulle linee di produzione • 454/1000 schede testate aTorino • Failure rate 20% sulle prime delivery, oggi sceso al 3% • Le schede Bad ritornano a Torino dopo la sostituzione prima di essere consegnate al CERN • Fine della produzione Maggio 2006 Test Equipment per Tracker PS A4601

  29. Test di cablatura TIB/TID • Test di cablatura (CERN luglio 2005): e’ uno studio realistico di un settore attrezzato completamente con servizi, cavi elettrici, fibre ottiche e tubi di raffreddamento • Sono stati impiegati • un mockup del TIB Forward, dotato di una flangia in plexiglass che riporta le posizioni dei connettori e dei tubi di raffreddamento • un mokup del service cylinder, munito di pannelli di servizio (margherite) per connettori elettrici e ottici

  30. Test di cablatura TIB/TID • Il montaggio dei servizi interni suggerisce di dividere il routing dei tubi e dei cavi dalle fibre ottiche, avvolte su dischi e separate da un pannello di mylar • L’installazione dei cavi esterni (CAB60) ha mostrato che l’ingombro, anche dei connettori, garantisce il rispetto dell’envelope del TIB/TID • É stata sviluppata e montata la struttura di supporto dei cavi lungo il support tube (serie di ganci che si ancorano allo schermo termico) mylar

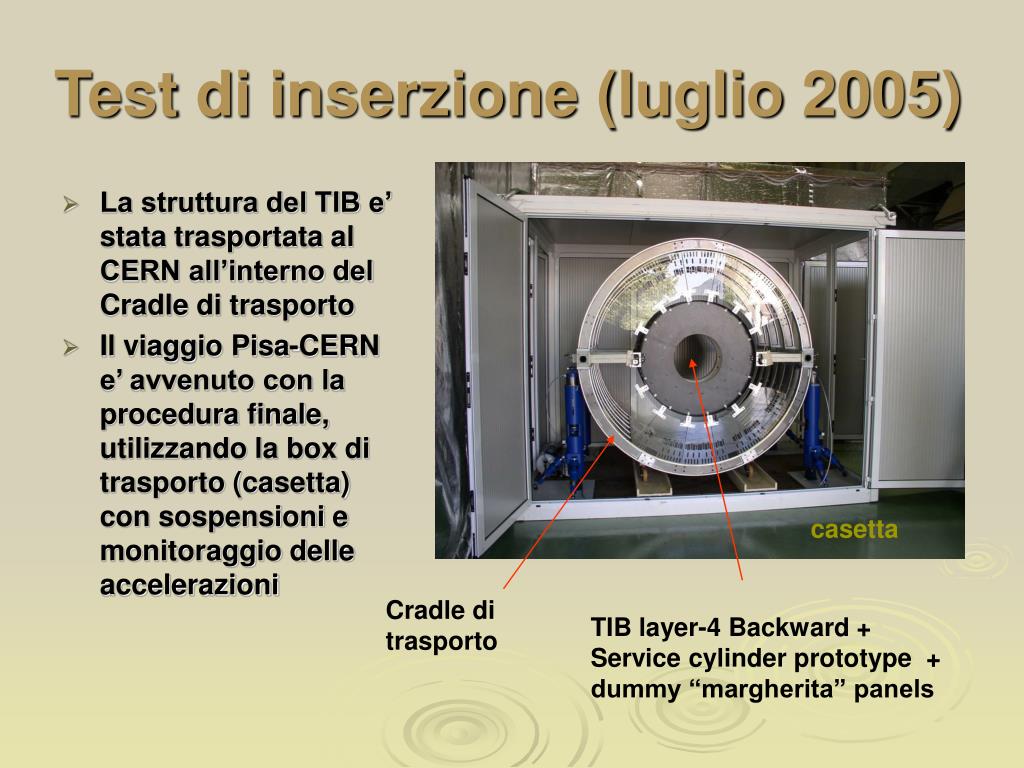

  31. Test di inserzione (luglio 2005) • La struttura del TIB e’ stata trasportata al CERN all’interno del Cradle di trasporto • Il viaggio Pisa-CERN e’ avvenuto con la procedura finale, utilizzando la box di trasporto (casetta) con sospensioni e monitoraggio delle accelerazioni casetta Cradle di trasporto TIB layer-4 Backward + Service cylinder prototype + dummy “margherita” panels

  32. Procedura di inserzione TIB/TID • Il carrello (Antti Chariot) estende le rotaie del TOB all’esterno del Tracker Cylinder • Il cradle-out (o cradle di trasporto) estende le rotaie del TIB • Il cradle-in estende le rotaie del TIB all’esterno del TOB gia’ installato nel Tracker Cylinder

  33. Procedura di inserzione TIB/TID • Il carrello (Antti Chariot) estende le rotaie del TOB all’esterno del Tracker Cylinder • Il cradle-out (o cradle di trasporto) estende le rotaie del TIB • Il cradle-in estende le rotaie del TIB all’esterno del TOB gia’ installato nel Tracker Cylinder

  34. Procedura di inserzione TIB/TID • Il carrello (Antti Chariot) estende le rotaie del TOB all’esterno del Tracker Cylinder • Il cradle-out (o cradle di trasporto) estende le rotaie del TIB • Il cradle-in estende le rotaie del TIB all’esterno del TOB gia’ installato nel Tracker Cylinder

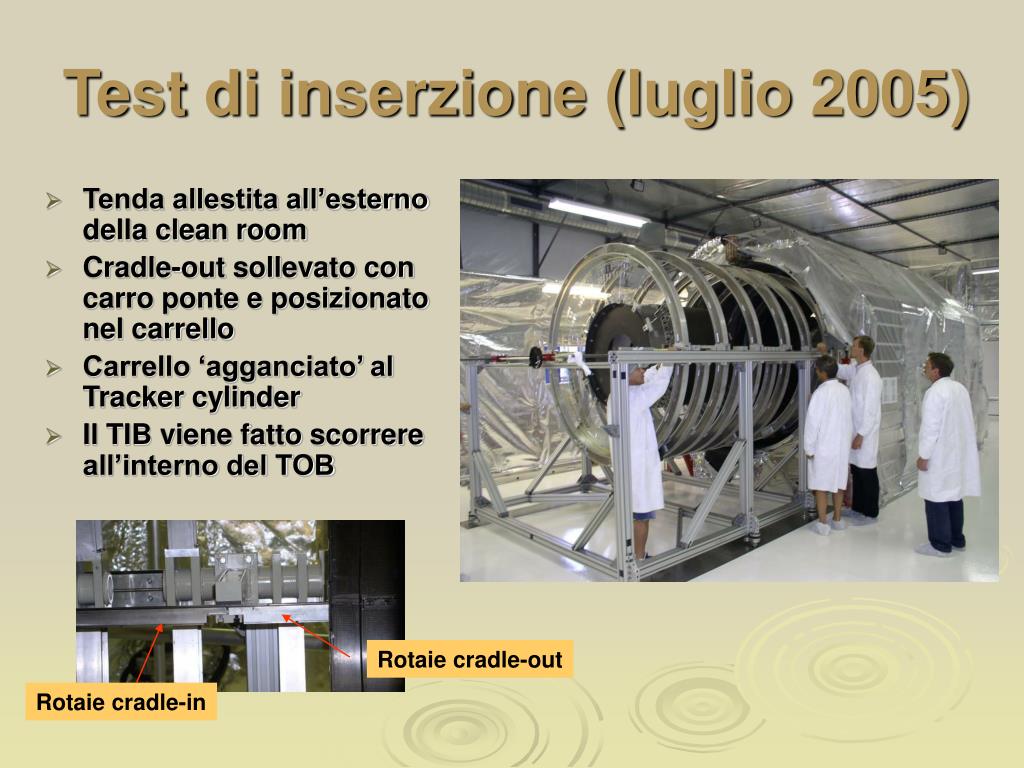

  35. Test di inserzione (luglio 2005) • Tenda allestita all’esterno della clean room • Cradle-out sollevato con carro ponte e posizionato nel carrello • Carrello ‘agganciato’ al Tracker cylinder • Il TIB viene fatto scorrere all’interno del TOB Rotaie cradle-out Rotaie cradle-in

  36. Test di inserzione (luglio 2005) • La procedura di inserzione e’ ben definita e tutti gli step sono stati verificati • I tool a disposizione necessitano solo di piccoli perfezionamenti • Quando il TIB era posizionato all’interno del TOB la sua posizione e’ stata misurata e sono state verificate possibili interferenze tra la flangia frontale del TOB ed il pannello dei servizi (margherita) del TIB TIB inserito nel TOB all’interno del Tracker Cylinder

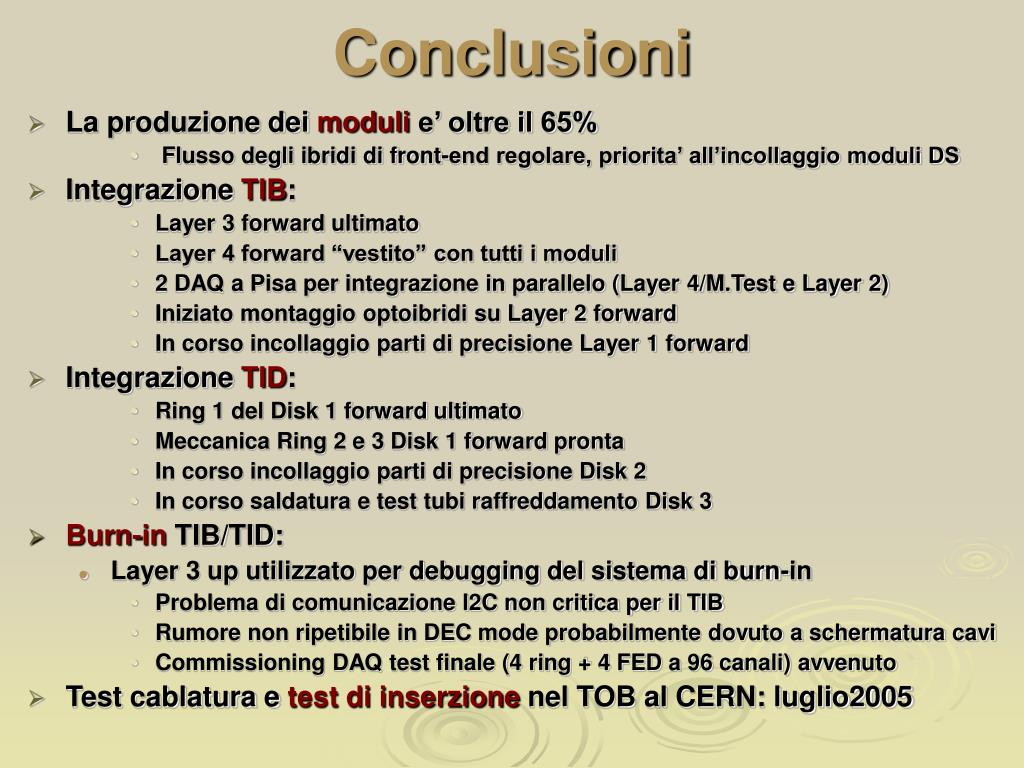

  37. Conclusioni • La produzione dei moduli e’ oltre il 65% • Flusso degli ibridi di front-end regolare, priorita’ all’incollaggio moduli DS • Integrazione TIB: • Layer 3 forward ultimato • Layer 4 forward “vestito” con tutti i moduli • 2 DAQ a Pisa per integrazione in parallelo (Layer 4/M.Test e Layer 2) • Iniziato montaggio optoibridi su Layer 2 forward • In corso incollaggio parti di precisione Layer 1 forward • Integrazione TID: • Ring 1 del Disk 1 forward ultimato • Meccanica Ring 2 e 3 Disk 1 forward pronta • In corso incollaggio parti di precisione Disk 2 • In corso saldatura e test tubi raffreddamento Disk 3 • Burn-in TIB/TID: • Layer 3 up utilizzato per debugging del sistema di burn-in • Problema di comunicazione I2C non critica per il TIB • Rumore non ripetibile in DEC mode probabilmente dovuto a schermatura cavi • Commissioning DAQ test finale (4 ring + 4 FED a 96 canali) avvenuto • Test cablatura e test di inserzione nel TOB al CERN: luglio2005
