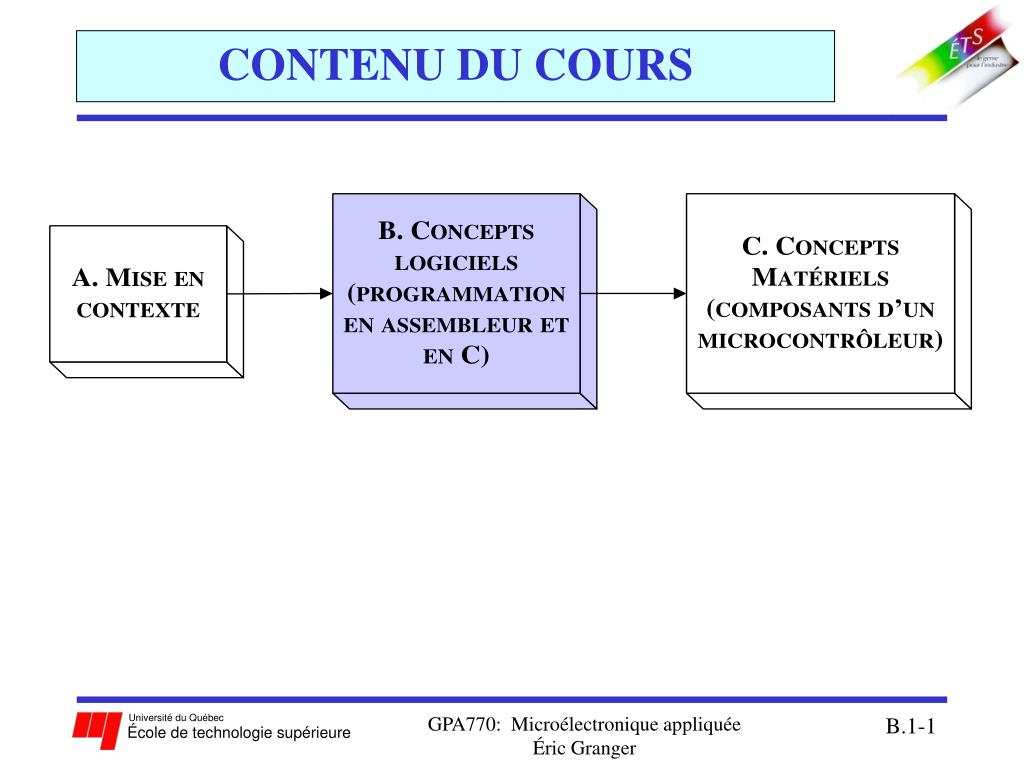

CONTENU DU COURS

CONTENU DU COURS. Partie B − Concepts logiciels. B.1 Langage assembleur et programmation structurée : modes d’adressage et jeu d’instructions boucles, pile et sous-routines programmation structurée B.2 Microcontrôleurs à logique floue : systèmes de contrôle à logique floue

gaura
Download Presentation

CONTENU DU COURS

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

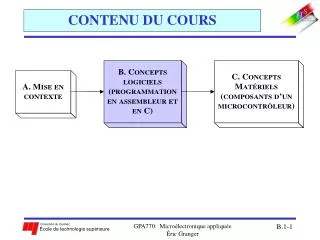

  1. CONTENU DU COURS GPA770: Microélectronique appliquée Éric Granger

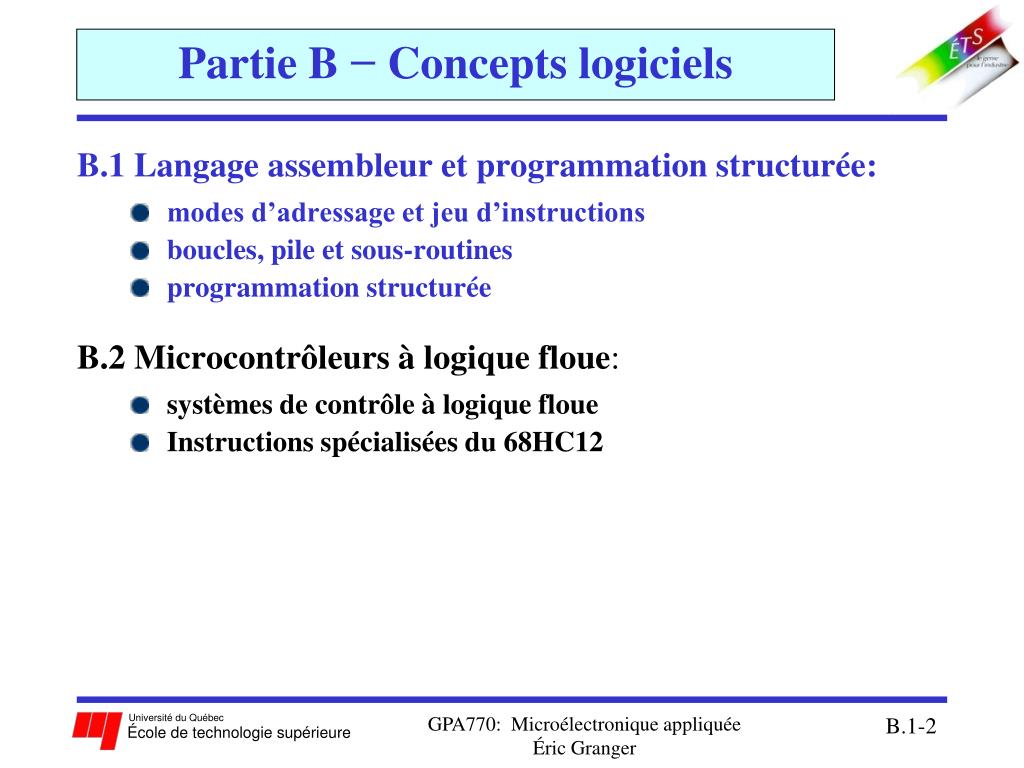

  2. Partie B − Concepts logiciels B.1 Langage assembleur et programmation structurée: • modes d’adressage et jeu d’instructions • boucles, pile et sous-routines • programmation structurée B.2 Microcontrôleurs à logique floue: • systèmes de contrôle à logique floue • Instructions spécialisées du 68HC12 GPA770: Microélectronique appliquée Éric Granger

  3. Sommaire de la Section B.1 B.1Langage assembleur et programmation structurée: • Processus d’assemblage • Directives de compilation • Modes d’adressage • Jeu d’instructions • Boucles • Piles • Sous-routines: appel et passage de paramètres • Sous-routines utilitaires du D-BUG12 • Programmation structurée GPA770: Microélectronique appliquée Éric Granger

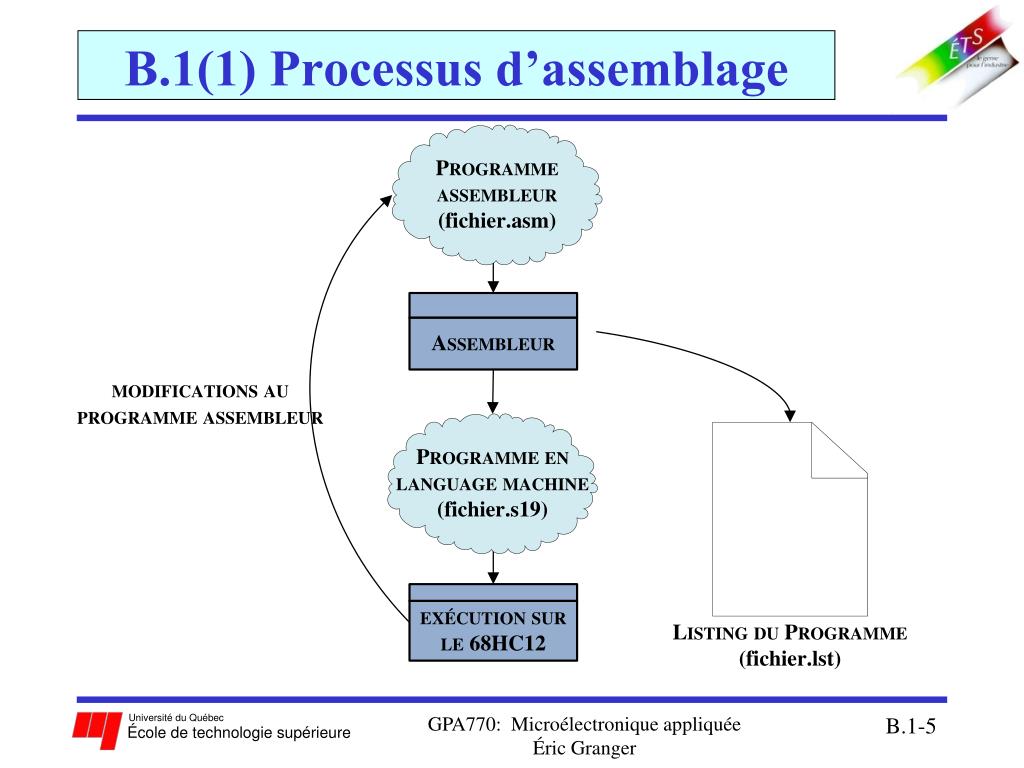

  4. B.1(1) Processus d’assemblage code source en langage assembleur code assemblé en langage machine • Le processus génère: • un fichier en langage machine (*.s19):selon le format de Motorola • un fichier liste (*.lst):pour le déverminage: • affiche le code machine pour chaque adresse mémoire • indique l’adresse d’exécution et le mode d’opération de chaque instruction GPA770: Microélectronique appliquée Éric Granger

  5. B.1(1) Processus d’assemblage GPA770: Microélectronique appliquée Éric Granger

  6. Fichier .S19 de Motorola GPA770: Microélectronique appliquée

  7. Fichier Lab1a.S19 simulation S0360000463A5C4750413737305C6C61626F315C70726F6A6574315C62696E5C536F665465635F696E444152542D48435331322E616273C3 S123400010EFCF1000C6015B34C6035B35C6FF5B037900C8C6345BC97900CAC60C5BCBCC86 S1234020406115FBBDE015FBBDD8C10D270615FBBDD220F2CC409B15FBBDCBF6406115FBF7 S1234040BDD4CC40B015FBBDBDCCA25F15FBBDC8CE00000826FDF60800527B08005B0120DB S1234060F24269656E76656E7565206175206C61626F7261746F697265206465206D6963BD S1234080726FE96C656374726F6E697175650D6170706C697175E9650A0D000A0D41206C55 S12340A0612070726F636861696E6521210A0D000A0D003696CC842027FAD6CF323D369615 S12340C0CC844027FA7900CE5BCF323D3754545454C10A2404CB302002CB3715FBBD25338D S12340E0C40FC10A2404CB302002CB3715FBBD143D3B180E7B0801F6080115FBBD183A7B3B S11D41000801F6080115FBBD0D3D34B7C5E600270715FBBCEF0820F5303D79 S109FE0240B340BE410ABA S107FE1640CC40F1A7 S105FFFE4000BD S9030000FC Bienvenue au laboratoire de microélectronique $0D appliquée $0A $0D $00 $0A $0D A la prochaine!! $0A $0D $00 GPA770: Microélectronique appliquée

  8. B.1(1) Processus d’assemblage • Éléments d’un programme en assembleur: • Directives de compilation • instructions spéciales qui contrôlent l’opération de l’assembleur, et permettent d’organiser un programme • Instructions en langage assembleur • séquences d’instructions que peut reconnaître et exécuter le CPU • Commentaires • explique la fonction d’une ou de plusieurs instructions GPA770: Microélectronique appliquée Éric Granger

  9. B.1(1) Processus d’assemblage • Format d’instructions en assembleur: étiquette op-code opérant(s) commentaires début: LDAA #$FC ;charger l’acc. A • étiquette: identifie une ligne de code du programme • permet de localiser une {instructions} à exécuter • op-code/directive/macro: élément fonctionnel de l’instruction/dirige le compilateur/enregistrement de texte • opérant(s): information permettant d’accéder aux données pour exécuter une instruction, via le mode d’adressage • Commentaires: “;” indique le début d’un commentaire • utile aussi pour documentation au début d’une ligne GPA770: Microélectronique appliquée Éric Granger

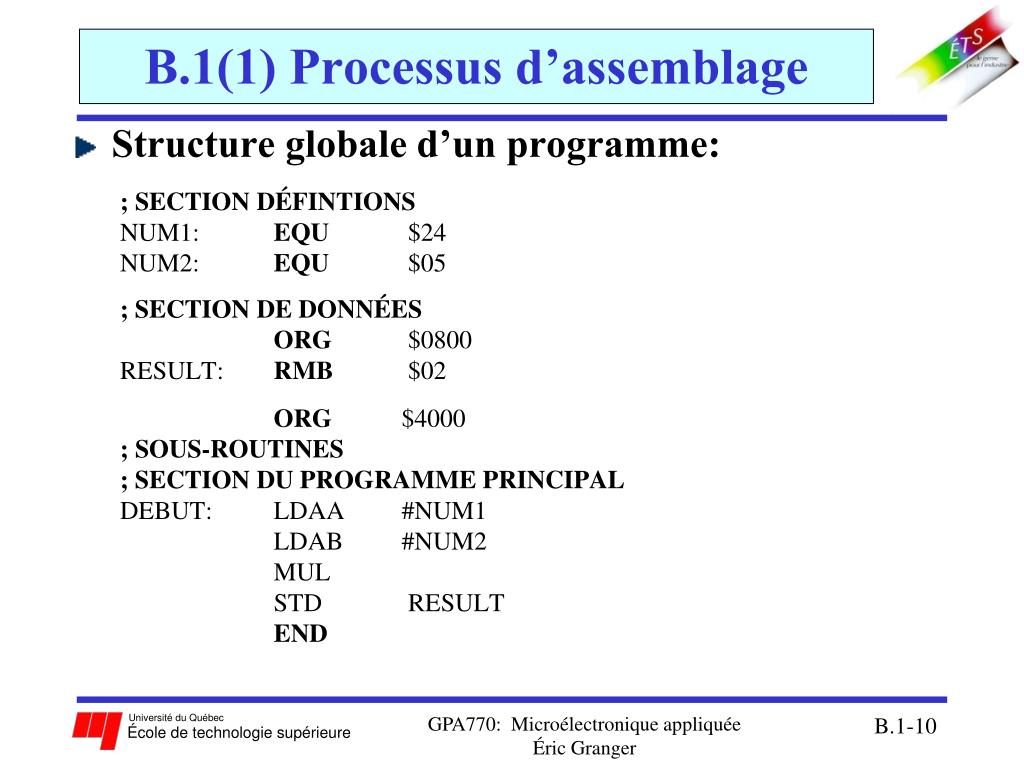

  10. B.1(1) Processus d’assemblage • Structure globale d’un programme: ; SECTION DÉFINTIONS NUM1: EQU $24 NUM2: EQU $05 ; SECTION DE DONNÉES ORG $0800 RESULT: RMB $02 ORG $4000 ; SOUS-ROUTINES ; SECTION DU PROGRAMME PRINCIPAL DEBUT: LDAA #NUM1 LDAB #NUM2 MUL STD RESULT END GPA770: Microélectronique appliquée Éric Granger

  11. Sommaire de la Section B.1 B.1Langage assembleur et programmation structurée: • Processus d’assemblage • Directives de compilation • Modes d’adressage • Jeu d’instructions • Boucles • Piles • Sous-routines: appel et passage de paramètres • Sous-routines utilitaires du D-BUG12 • Programmation structurée GPA770: Microélectronique appliquée Éric Granger

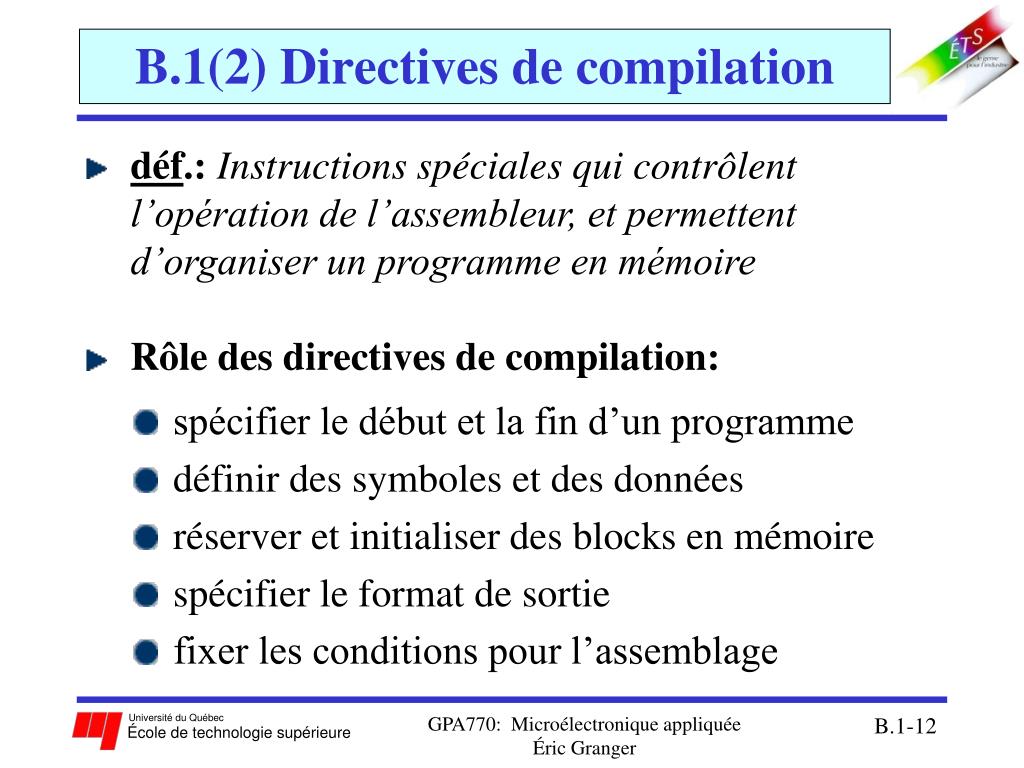

  12. B.1(2) Directives de compilation • déf.: Instructions spéciales qui contrôlent l’opération de l’assembleur, et permettent d’organiser un programme en mémoire • Rôle des directives de compilation: • spécifier le début et la fin d’un programme • définir des symboles et des données • réserver et initialiser des blocks en mémoire • spécifier le format de sortie • fixer les conditions pour l’assemblage GPA770: Microélectronique appliquée Éric Granger

  13. B.1(2) Directives de compilation • Directives de base: • ORG: fixe une adresse de départ pour le compilateur • INCLUDE: inclure un fichier texte • LIST: écrit le résultat de la compilation dans *.lst • EQU: associe un symbole avec une valeur numérique • END: commande la fin de la compilation (et non la fin du programme) étiquette op-code opérant(s) commentaire ORG $4000 LDAA #$10 ...... END GPA770: Microélectronique appliquée Éric Granger

  14. B.1(2) Directives de compilation • Directives pour réserver et initialiser des blocks en mémoire RAM: • RMB: réserve un bloc de mémoire d’un nombre spécifié d’octets pour le programme • FCB (FDB): réserve un bloc de mémoire de 1 octet (2 octets) par nombre et initialise les valeurs • FCC: permet d’initialiser des caractères de texte étiquette op-code opérant(s) commentaire TEMP1: RMB $10 ; réserve $10 octets TEMP2: FDB $1100, $1233 ; réserve et initialise 4 octets TEMP3: FCC `JOE` ; stocke JOE en ASCII GPA770: Microélectronique appliquée Éric Granger

  15. Sommaire de la Section B.1 B.1Langage assembleur et programmation structurée: • Processus d’assemblage • Directives de compilation • Modes d’adressage • Jeu d’instructions • Boucles • Piles • Sous-routines: appel et passage de paramètres • Sous-routines utilitaires du D-BUG12 • Programmation structurée GPA770: Microélectronique appliquée Éric Granger

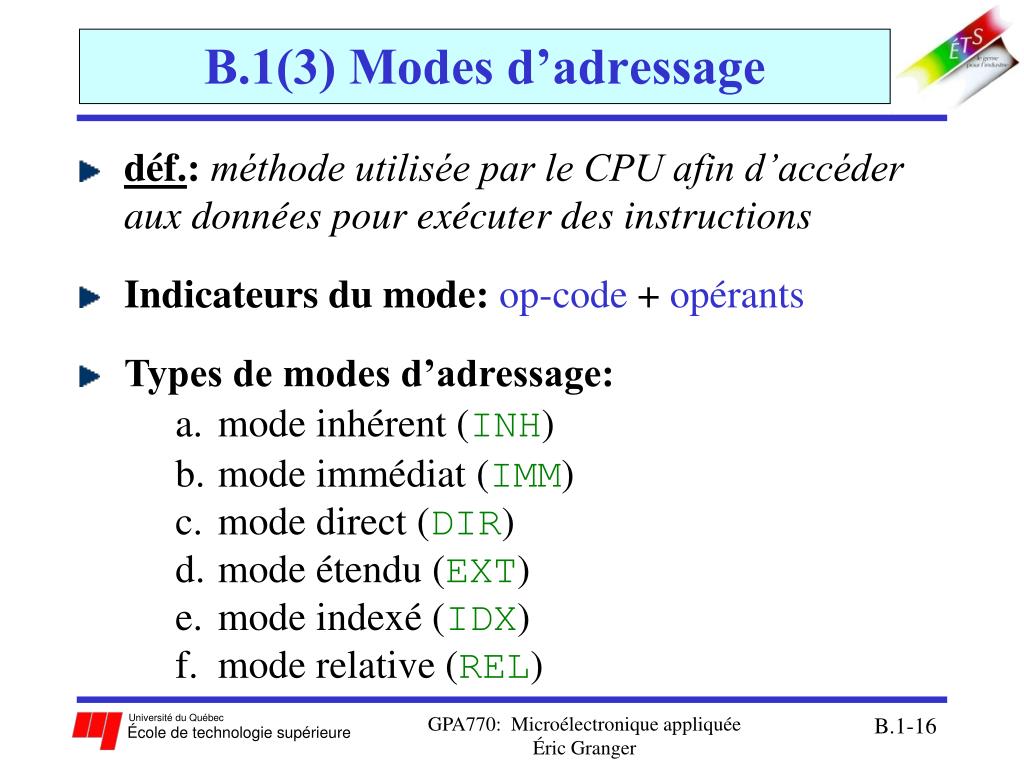

  16. B.1(3) Modes d’adressage • déf.: méthode utilisée par le CPU afin d’accéder aux données pour exécuter des instructions • Indicateurs du mode: op-code + opérants • Types de modes d’adressage: • mode inhérent (INH) • mode immédiat (IMM) • mode direct (DIR) • mode étendu (EXT) • mode indexé (IDX) • mode relative (REL) GPA770: Microélectronique appliquée Éric Granger

  17. B.1(3) Modes d’adressage a. Mode inhérent (INH) • Les données requises pour exécuter l’instruction est contenue dans son op-code • les opérants sont dans les registres du CPU • Exemples: étiquette op-code opérant(s) commentaires INCA ; A + 1 → A ABA ; A + B → A INX ; IX + 1 → IX GPA770: Microélectronique appliquée Éric Granger

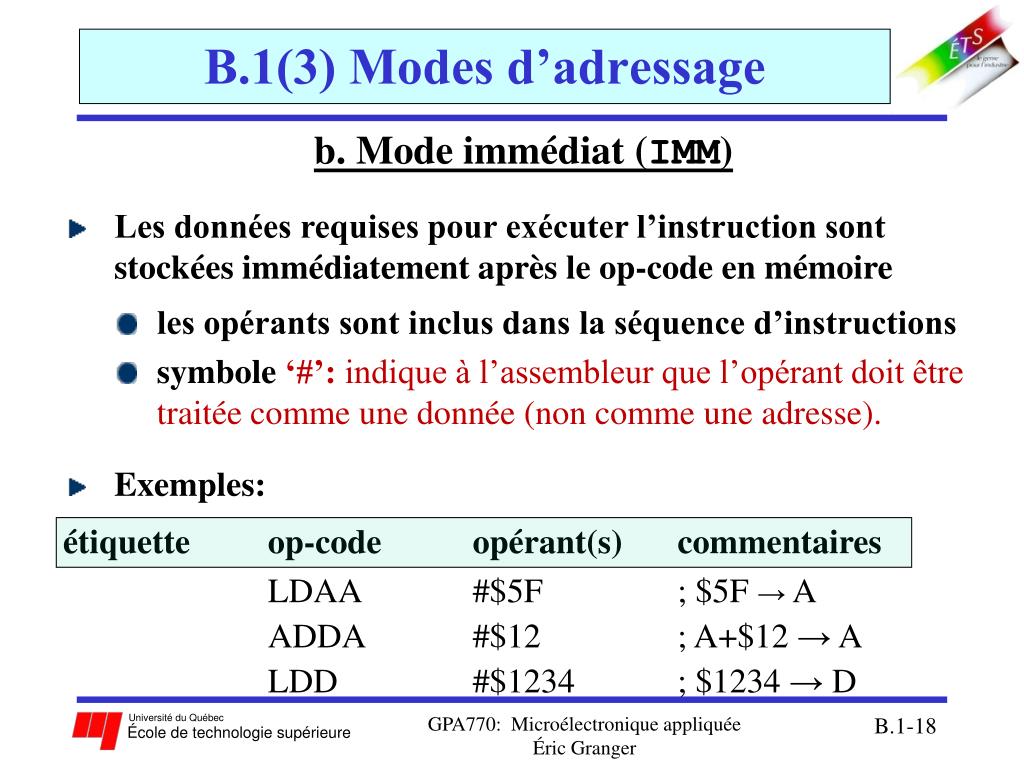

  18. B.1(3) Modes d’adressage b. Mode immédiat (IMM) • Les données requises pour exécuter l’instruction sont stockées immédiatement après le op-code en mémoire • les opérants sont inclus dans la séquence d’instructions • symbole ‘#’: indique à l’assembleur que l’opérant doit être traitée comme une donnée (non comme une adresse). • Exemples: étiquette op-code opérant(s) commentaires LDAA #$5F ; $5F → A ADDA #$12 ; A+$12 → A LDD #$1234 ; $1234 → D GPA770: Microélectronique appliquée Éric Granger

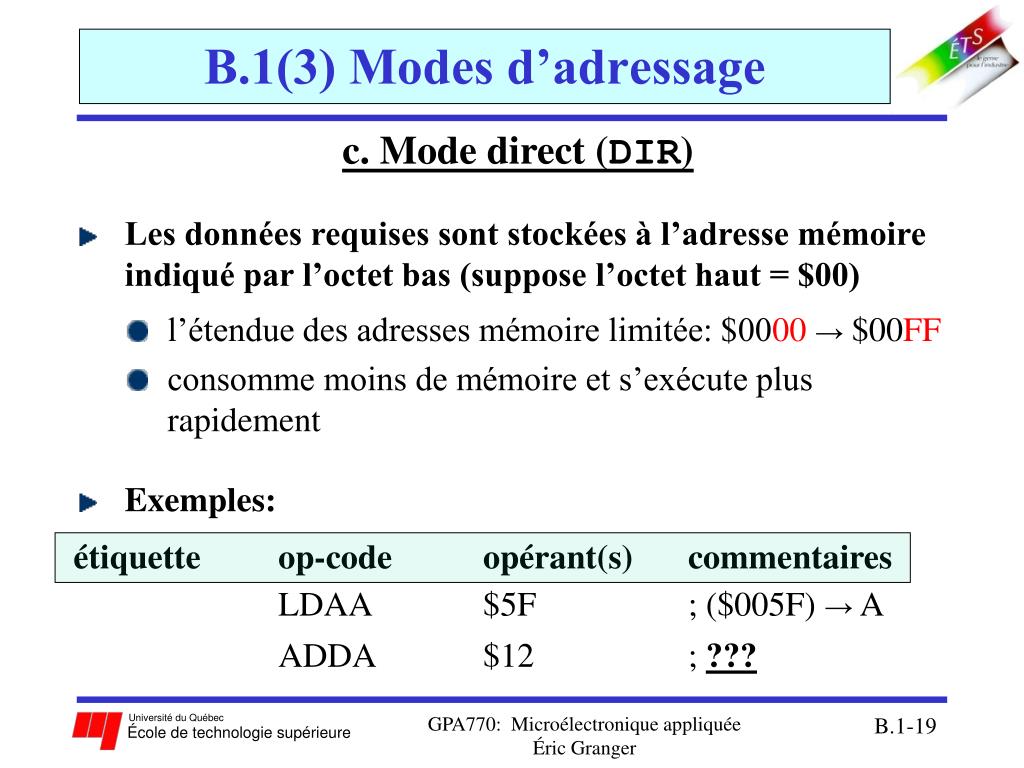

  19. B.1(3) Modes d’adressage c. Mode direct (DIR) • Les données requises sont stockées à l’adresse mémoire indiqué par l’octet bas (suppose l’octet haut = $00) • l’étendue des adresses mémoire limitée: $0000→ $00FF • consomme moins de mémoire et s’exécute plus rapidement • Exemples: étiquette op-code opérant(s) commentaires LDAA $5F ; ($005F) → A ADDA $12 ; ??? GPA770: Microélectronique appliquée Éric Granger

  20. B.1(3) Modes d’adressage d. Mode direct étendu (EXT) • Les données requises sont stockées à l’adresse mémoire qui est indiqué par deux octets (adresse de 16 bits) • l’étendue des adresses mémoire: $0100→ $FFFF • l’adresse effective est une adresse explicite • Exemples: étiquette op-code opérant(s) commentaires LDAA $5F43 ; charge ($5F43)→ A ADDA $1234 ; charge ($1234)+A→A ADDD $1030 ; ??? GPA770: Microélectronique appliquée Éric Granger

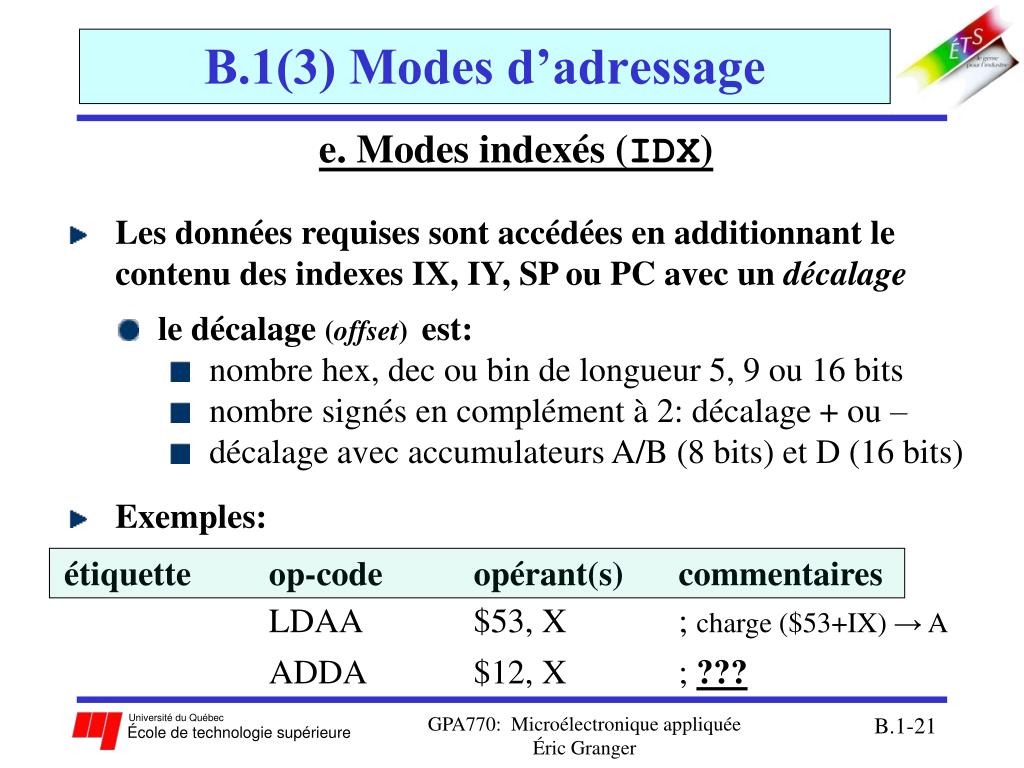

  21. B.1(3) Modes d’adressage e. Modes indexés (IDX) • Les données requises sont accédées en additionnant le contenu des indexes IX, IY, SP ou PC avec un décalage • le décalage (offset) est: • nombre hex, dec ou bin de longueur 5, 9 ou 16 bits • nombre signés en complément à 2: décalage + ou – • décalage avec accumulateurs A/B (8 bits) et D (16 bits) • Exemples: étiquette op-code opérant(s) commentaires LDAA $53, X ; charge ($53+IX) → A ADDA $12, X ; ??? GPA770: Microélectronique appliquée Éric Granger

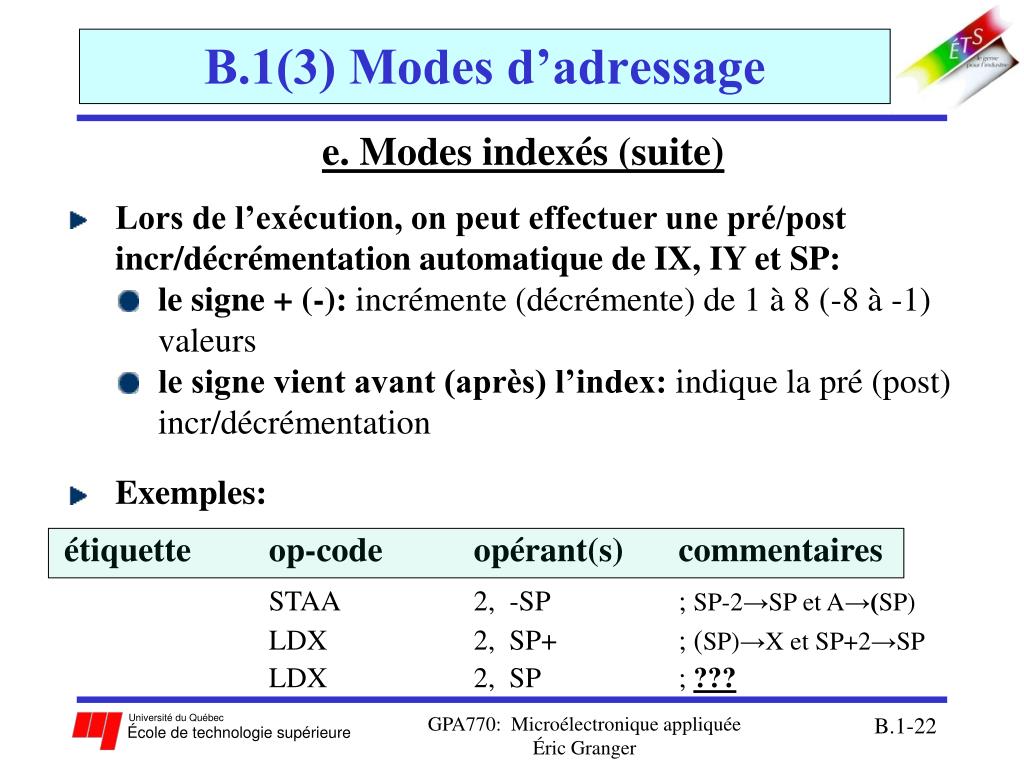

  22. B.1(3) Modes d’adressage e. Modes indexés (suite) • Lors de l’exécution, on peut effectuer une pré/post incr/décrémentation automatique de IX, IY et SP: • le signe + (-): incrémente (décrémente) de 1 à 8 (-8 à -1) valeurs • le signe vient avant (après) l’index: indique la pré (post) incr/décrémentation • Exemples: étiquette op-code opérant(s) commentaires STAA 2, -SP ; SP-2→SP et A→(SP) LDX 2, SP+ ; (SP)→X et SP+2→SP LDX 2, SP ; ??? GPA770: Microélectronique appliquée Éric Granger

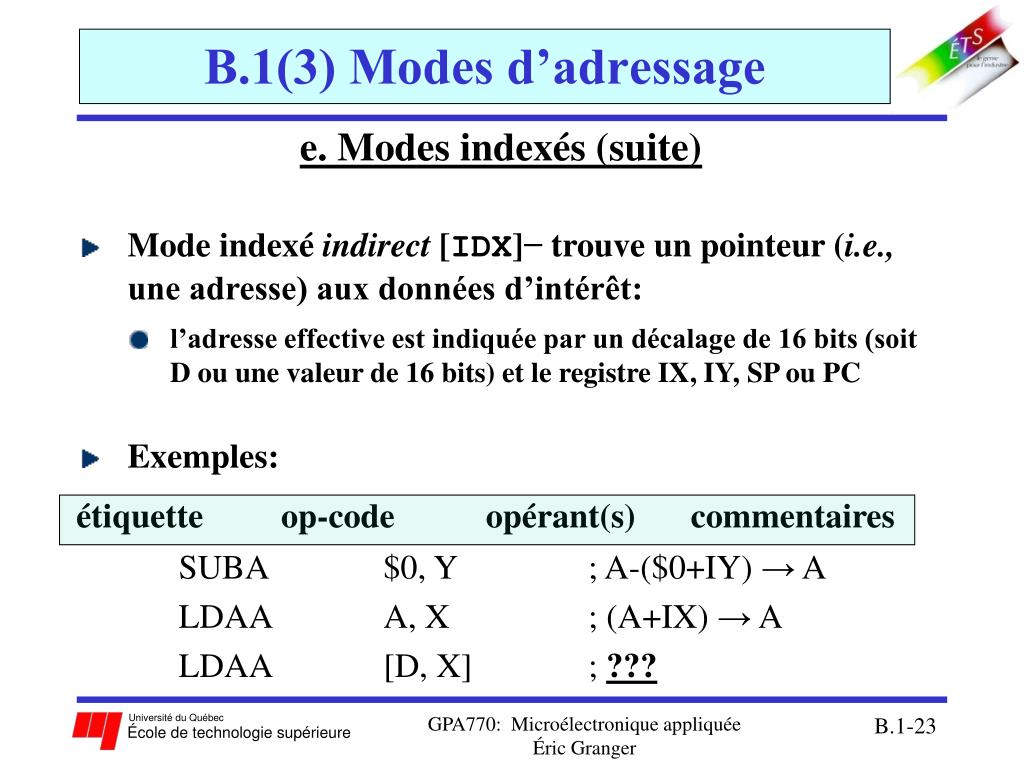

  23. B.1(3) Modes d’adressage e. Modes indexés (suite) • Mode indexé indirect [IDX]− trouve un pointeur (i.e., une adresse) aux données d’intérêt: • l’adresse effective est indiquée par un décalage de 16 bits (soit D ou une valeur de 16 bits) et le registre IX, IY, SP ou PC • Exemples: étiquette op-code opérant(s) commentaires SUBA $0, Y ; A-($0+IY) → A LDAA A, X ; (A+IX) → A LDAA [D, X] ; ??? GPA770: Microélectronique appliquée Éric Granger

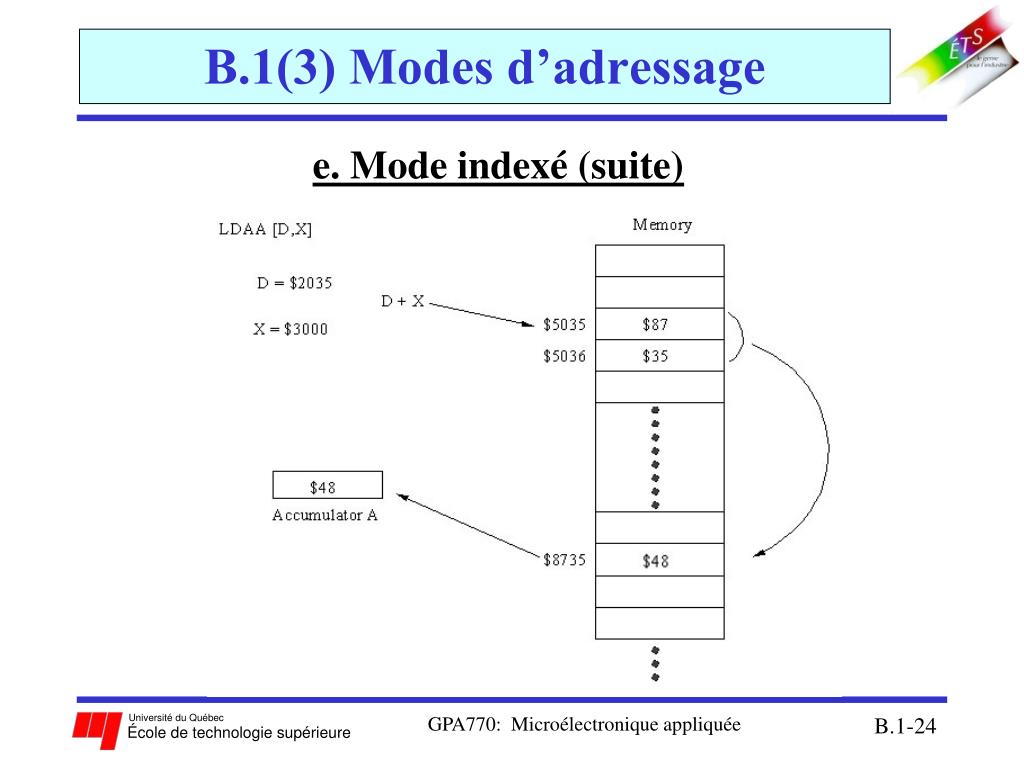

  24. B.1(3) Modes d’adressage e. Mode indexé (suite) GPA770: Microélectronique appliquée

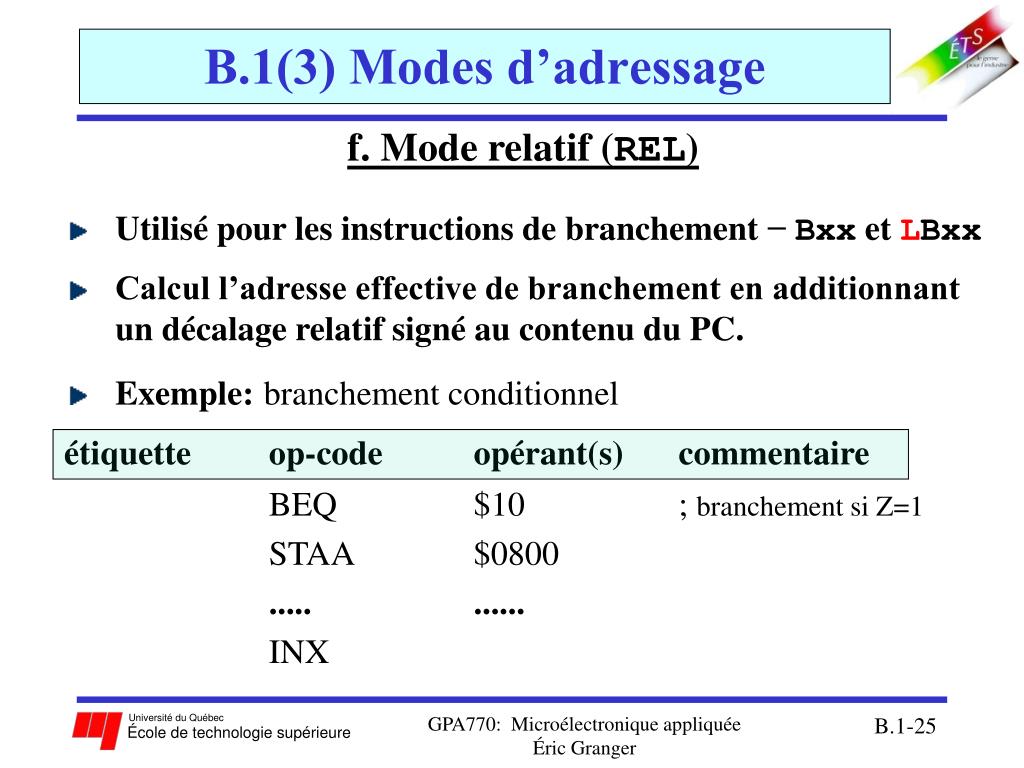

  25. B.1(3) Modes d’adressage f. Mode relatif (REL) Utilisé pour les instructions de branchement − Bxxet LBxx Calcul l’adresse effective de branchement en additionnant un décalage relatif signé au contenu du PC. Exemple:branchement conditionnel étiquette op-code opérant(s) commentaire BEQ $10 ; branchement si Z=1 STAA $0800 ..... ...... INX GPA770: Microélectronique appliquée Éric Granger

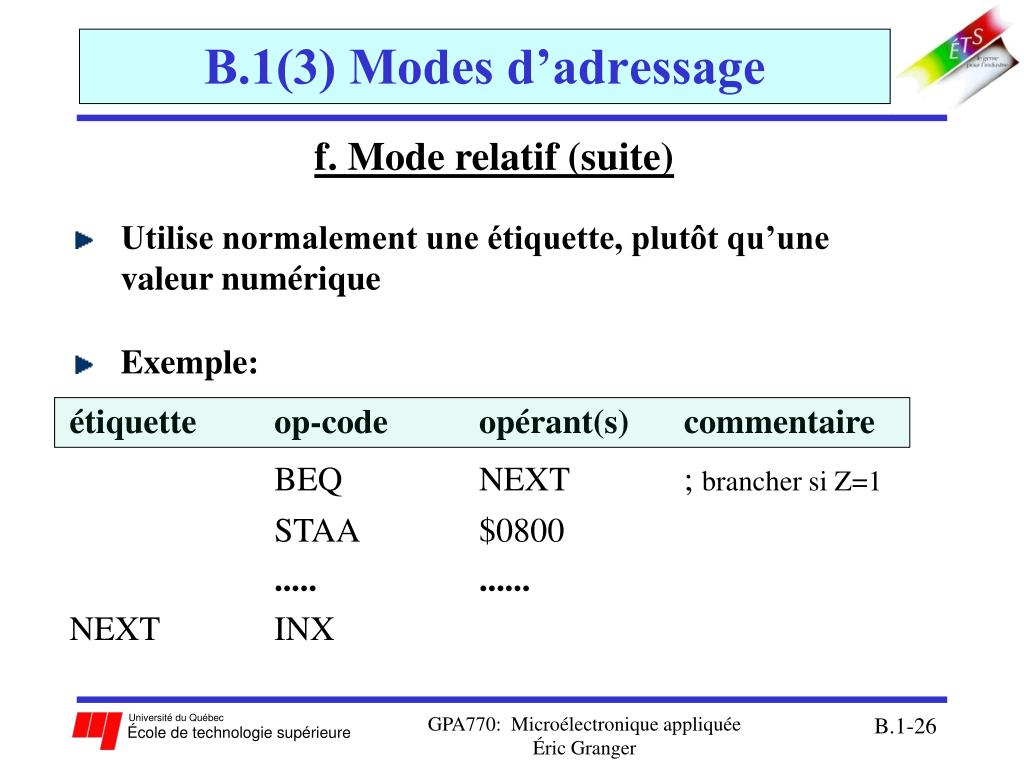

  26. B.1(3) Modes d’adressage f. Mode relatif (suite) Utilise normalement une étiquette, plutôt qu’une valeur numérique Exemple: étiquette op-code opérant(s) commentaire BEQ NEXT ; brancher si Z=1 STAA $0800 ..... ...... NEXT INX GPA770: Microélectronique appliquée Éric Granger

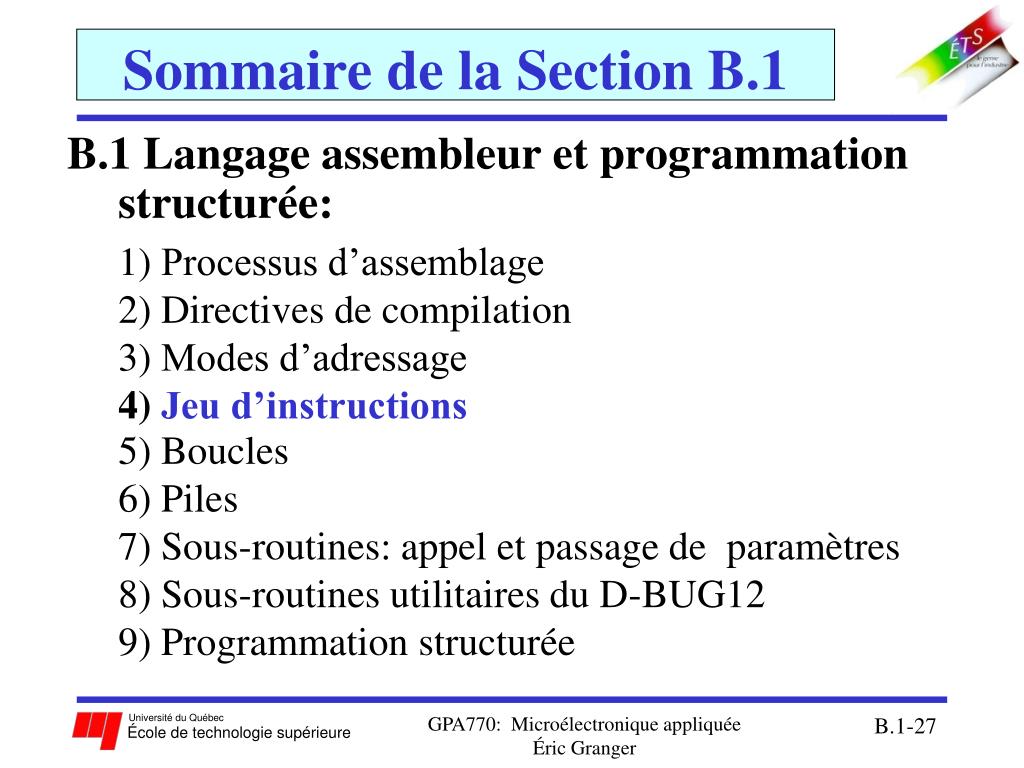

  27. Sommaire de la Section B.1 B.1Langage assembleur et programmation structurée: • Processus d’assemblage • Directives de compilation • Modes d’adressage • Jeu d’instructions • Boucles • Piles • Sous-routines: appel et passage de paramètres • Sous-routines utilitaires du D-BUG12 • Programmation structurée GPA770: Microélectronique appliquée Éric Granger

  28. B.1(4) Jeu d’instructions • Catégories d’instructions: • transfert et manipulation de données • arithmétique • logique et manipulation de bits • test de données • branchement • appel aux fonctions (à voir plus loin dans B.1) • logique floue (à voir dans la section B.2) GPA770: Microélectronique appliquée Éric Granger

  29. B.1(4) Jeu d’instructions a. Transfert et manipulation de données • Fonction: déplacer et manipuler des données • Exemples communs: • MOVB: déplacer un octet d’une adresse mémoire à une autre • LDAA: charger une valeur de mémoire dans A • STAA: stocker la valeur dans A en mémoire • PULX: accéder les 2 premiers octets de la pile, et charger dans IX • PSHA: stocker le contenue de l’accumulateur A dans la pile • ROL: rotation des données vers la gauche • ASR: décaler les données vers la droite GPA770: Microélectronique appliquée Éric Granger

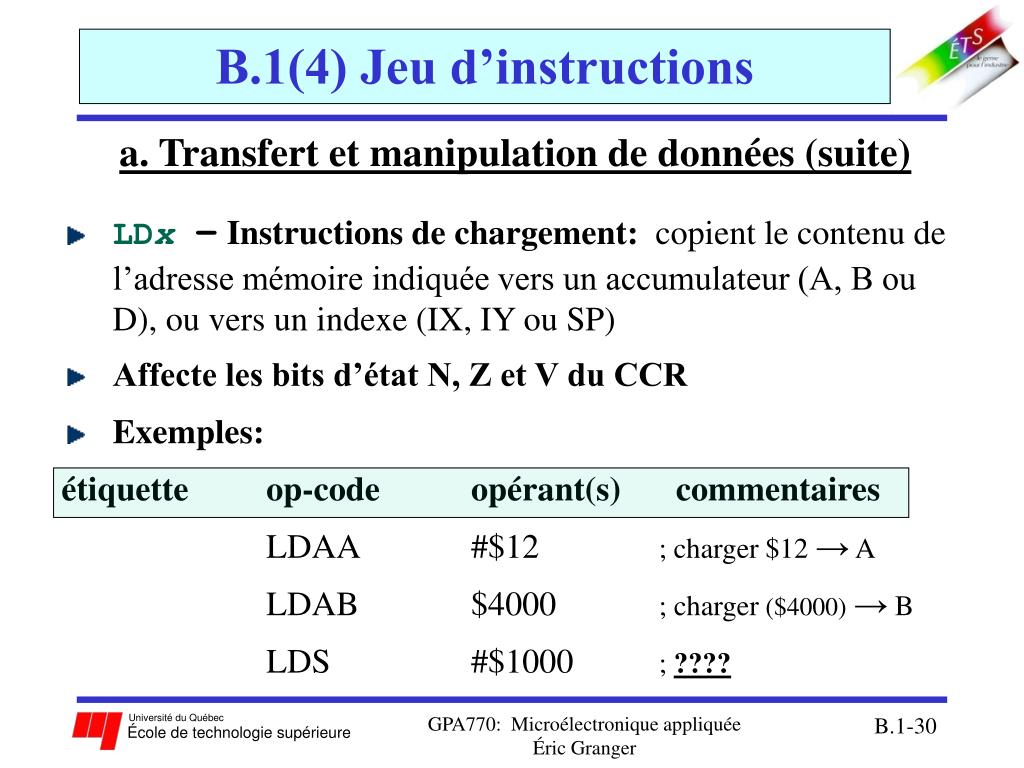

  30. B.1(4) Jeu d’instructions a. Transfert et manipulation de données (suite) LDx– Instructions de chargement: copient le contenu de l’adresse mémoire indiquée vers un accumulateur (A, B ou D), ou vers un indexe (IX, IY ou SP) Affecte les bits d’état N, Z et V du CCR Exemples: étiquette op-code opérant(s) commentaires LDAA #$12 ; charger $12 → A LDAB $4000 ; charger ($4000)→ B LDS #$1000 ; ???? GPA770: Microélectronique appliquée Éric Granger

  31. B.1(4) Jeu d’instructions a. Transfert et manipulation de données (suite) STx– Instructions de stockage: copient le contenu d’un accumulateur ou d’un index vers l’adresse mémoire qui est indiquée Affecte les bits d’état N, Z et V du CCR Exemples: étiquette op-code opérant(s) commentaires STAB $1237 ; stocker B → ($1237) STD $0800; stocker D → ($0800:$0801) STAA $FF; ???? GPA770: Microélectronique appliquée Éric Granger

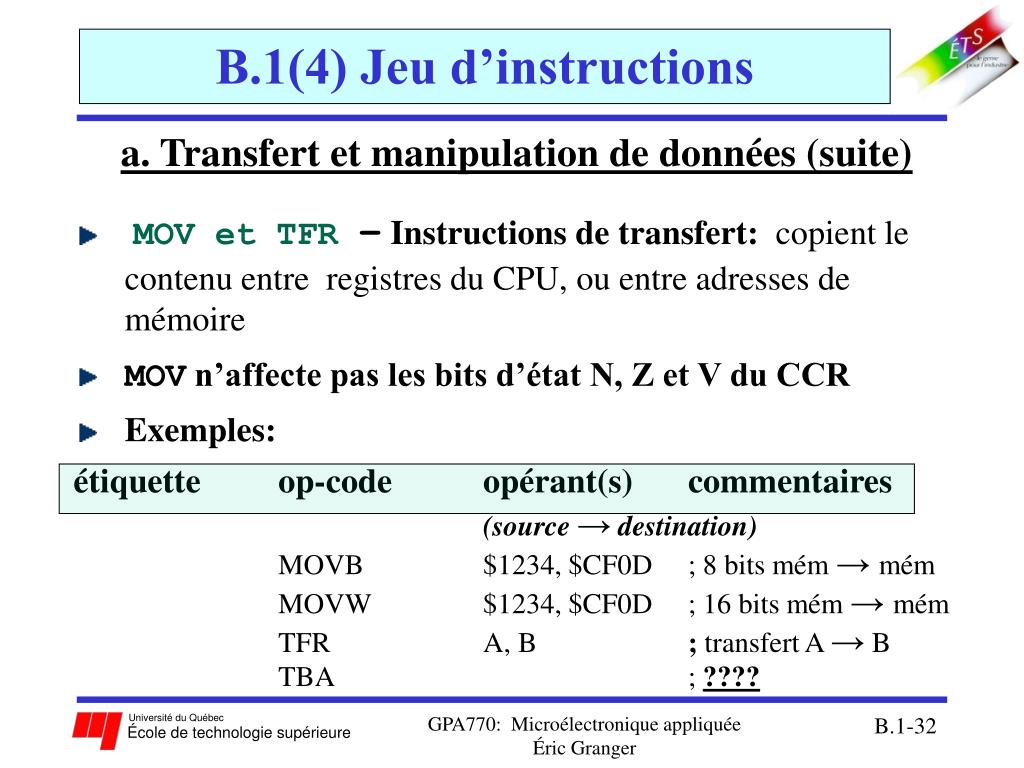

  32. B.1(4) Jeu d’instructions a. Transfert et manipulation de données (suite) MOV et TFR – Instructions de transfert: copient le contenu entre registres du CPU, ou entre adresses de mémoire MOV n’affecte pas les bits d’état N, Z et V du CCR Exemples: étiquette op-code opérant(s) commentaires (source → destination) MOVB $1234, $CF0D ; 8 bits mém→ mém MOVW $1234, $CF0D ; 16 bits mém→ mém TFR A, B ; transfert A → B TBA ; ???? GPA770: Microélectronique appliquée Éric Granger

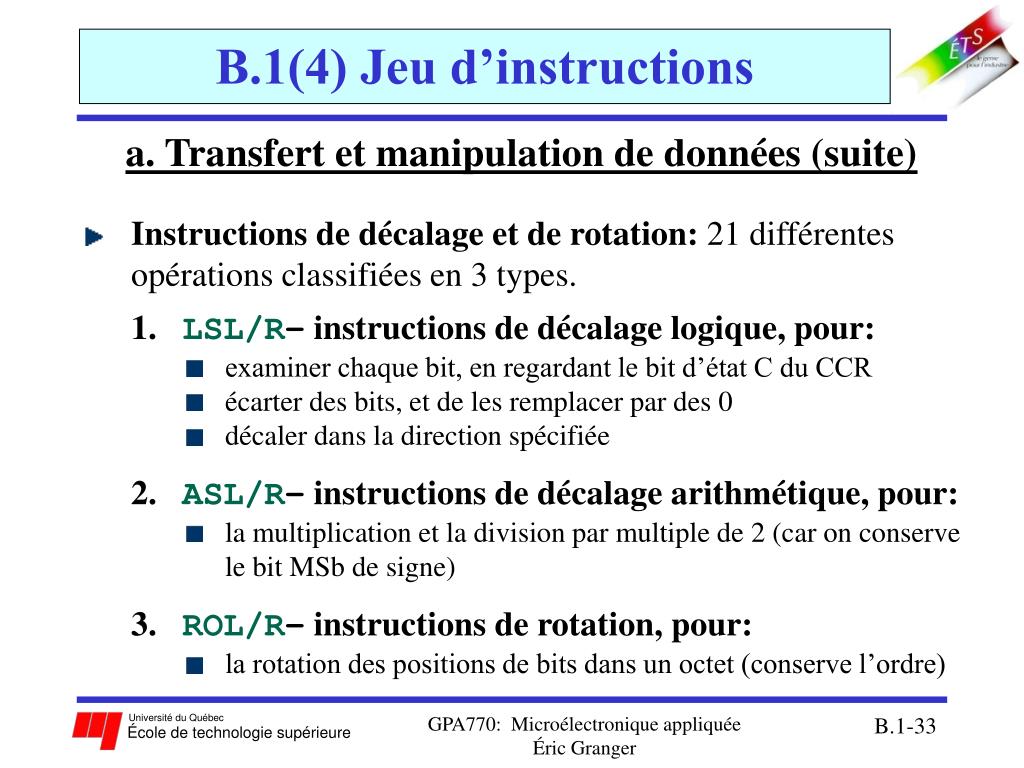

  33. B.1(4) Jeu d’instructions a. Transfert et manipulation de données (suite) • Instructions de décalage et de rotation: 21 différentes opérations classifiées en 3 types. • LSL/R– instructions de décalage logique, pour: • examiner chaque bit, en regardant le bit d’état C du CCR • écarter des bits, et de les remplacer par des 0 • décaler dans la direction spécifiée • ASL/R– instructions de décalage arithmétique, pour: • la multiplication et la division par multiple de 2 (car on conserve le bit MSb de signe) • ROL/R– instructions de rotation, pour: • la rotation des positions de bits dans un octet (conserve l’ordre) GPA770: Microélectronique appliquée Éric Granger

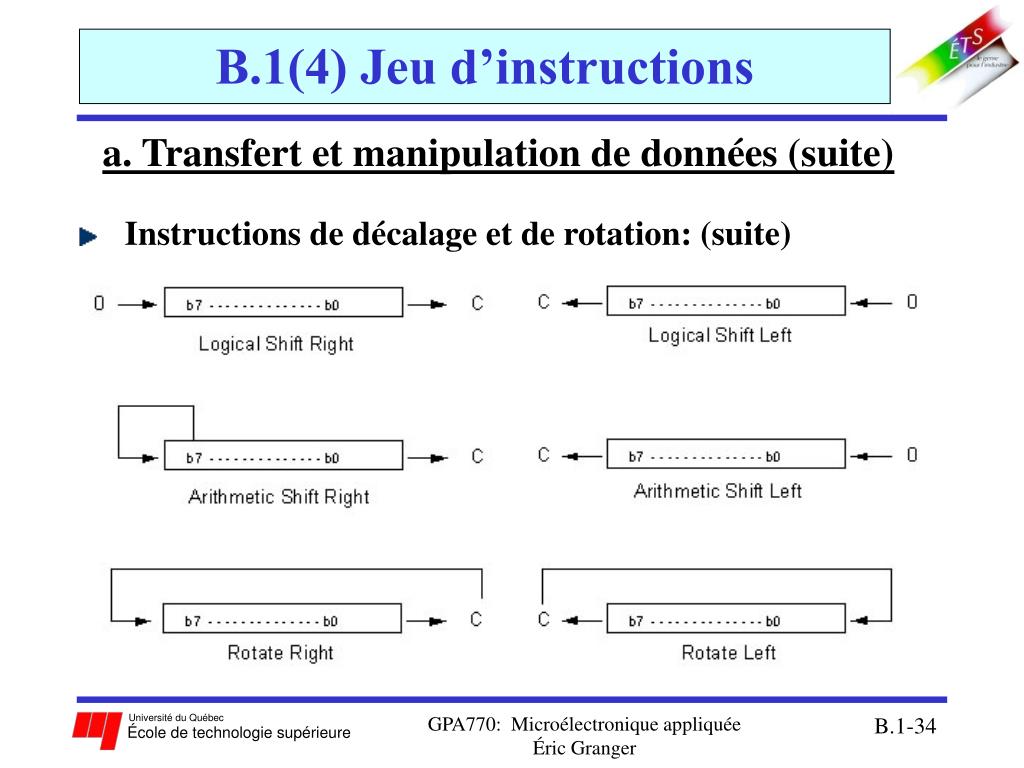

  34. B.1(4) Jeu d’instructions a. Transfert et manipulation de données (suite) Instructions de décalage et de rotation: (suite) GPA770: Microélectronique appliquée Éric Granger

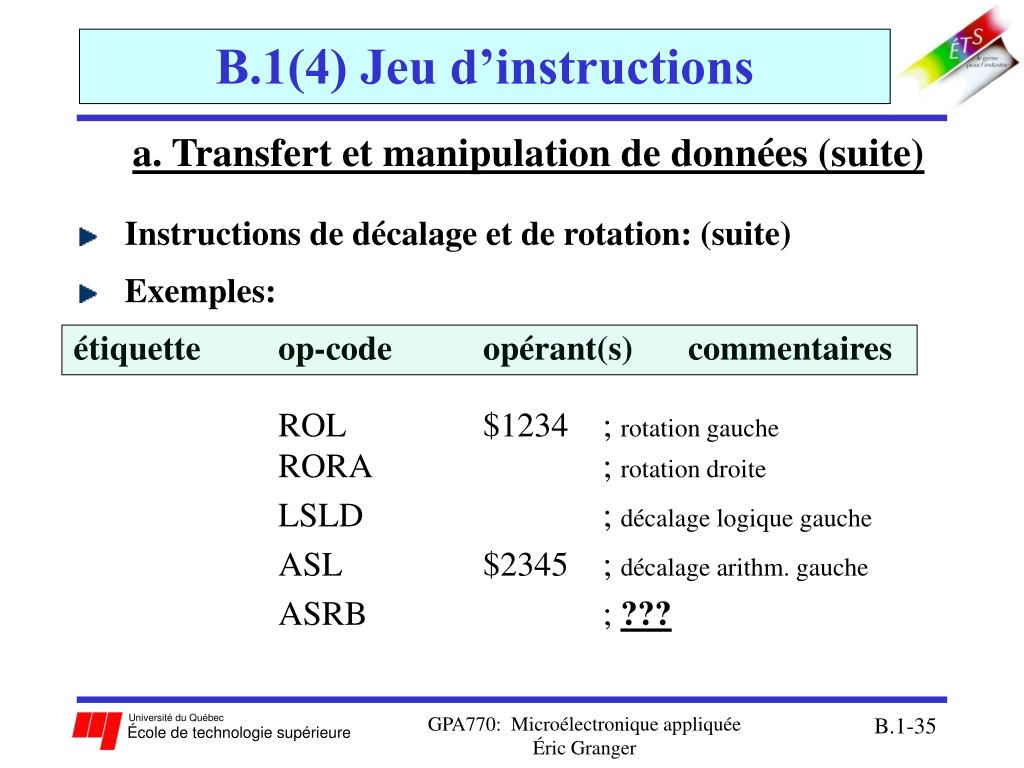

  35. B.1(4) Jeu d’instructions a. Transfert et manipulation de données (suite) Instructions de décalage et de rotation: (suite) Exemples: étiquette op-code opérant(s) commentaires ROL $1234 ; rotation gauche RORA ; rotation droite LSLD ; décalage logique gauche ASL $2345 ; décalage arithm. gauche ASRB ; ??? GPA770: Microélectronique appliquée Éric Granger

  36. B.1(4) Jeu d’instructions b. Arithmétique • Fonction: effectuer des opérations arithmétiques • Exemples communs: • ADDA: additionner le contenu de A avec celle d’un adresse mémoire, et stocker dans A • SUBA: soustraire une valeur en mémoire de A, et stocker dans A • MUL: multiplier deux nombres à 8 bits • EMUL: multiplier deux nombres à 16 bits • IDIV: division de nombres entiers • FDIV: division de nombres fractionnaires GPA770: Microélectronique appliquée Éric Granger

  37. B.1(4) Jeu d’instructions b. Arithmétique (suite) • ADD/SUB–Addition et soustraction: plusieurs différentes instructions • addition à 8 bits: ABA, ABX/ABY, ADCA/ADCB, ADDA/ADDB • addition à 16 bits: ADDD • Exemples: étiquette op-code opérant(s) commentaires ABA ; A + B → A ADDB $1234 ; B + ($1234) → B SBA ; A - B → A SUBB $1234 ; ??? GPA770: Microélectronique appliquée Éric Granger

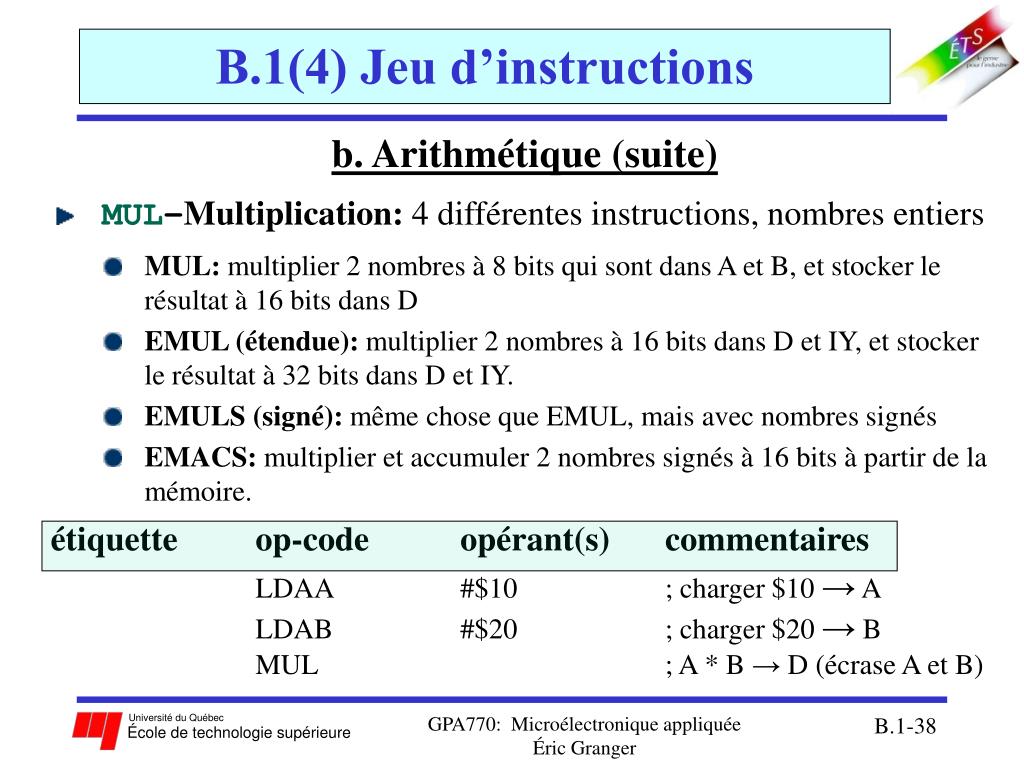

  38. B.1(4) Jeu d’instructions b. Arithmétique (suite) • MUL–Multiplication: 4 différentes instructions, nombres entiers • MUL: multiplier 2 nombres à 8 bits qui sont dans A et B, et stocker le résultat à 16 bits dans D • EMUL (étendue): multiplier 2 nombres à 16 bits dans D et IY, et stocker le résultat à 32 bits dans D et IY. • EMULS (signé): même chose que EMUL, mais avec nombres signés • EMACS: multiplier et accumuler 2 nombres signés à 16 bits à partir de la mémoire. étiquette op-code opérant(s) commentaires LDAA #$10 ; charger $10 → A LDAB #$20 ; charger $20 → B MUL ; A * B → D (écrase A et B) GPA770: Microélectronique appliquée Éric Granger

  39. B.1(4) Jeu d’instructions b. Arithmétique (suite) • DIV–Division: 5 différentes instructions, opérants de 16/32 bits • IDIV (IDIVS): division d’entiers non-signés (signés) à 16 bits. Le dividende et le diviseur sont dans D et IX, tandis que le quotient et le reste sont dans IX et D. • FDIV: division à 16 bits de nombres fractionnaires non-signés • EDIV (EDIVS): division d’entiers non-signés (signés), avec un dividende à 32 bits (dans IY et D), et un diviseur à 16 bits étiquette op-code opérant(s) commentaires LDD #$0020 ; charger D LDX #$0010 ; charger IX IDIV ; D / IX → IX.D GPA770: Microélectronique appliquée Éric Granger

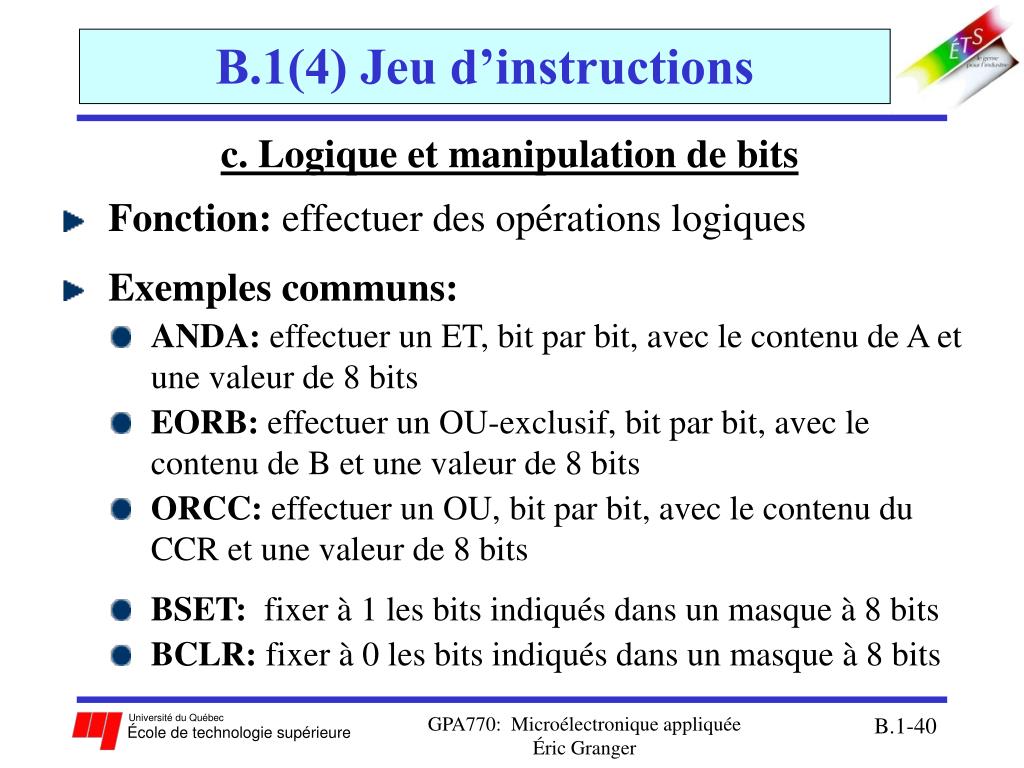

  40. B.1(4) Jeu d’instructions c. Logique et manipulation de bits • Fonction: effectuer des opérations logiques • Exemples communs: • ANDA: effectuer un ET, bit par bit, avec le contenu de A et une valeur de 8 bits • EORB: effectuer un OU-exclusif, bit par bit, avec le contenu de B et une valeur de 8 bits • ORCC: effectuer un OU, bit par bit, avec le contenu du CCR et une valeur de 8 bits • BSET: fixer à 1 les bits indiqués dans un masque à 8 bits • BCLR: fixer à 0 les bits indiqués dans un masque à 8 bits GPA770: Microélectronique appliquée Éric Granger

  41. B.1(4) Jeu d’instructions c. Logique et manipulation de bits (suite) • Logique: fonctions ET, OU, OU-exclusif et complément • AND – produit ‘1’ si les deux bits sont ‘1’ • ANDA (ANDB): effectuer un ET, bit par bit, entre les contenus de A (B) et une adresse mémoire, et stocker dans A (B) • ANDCC: [effacer des bits] effectuer un ET, bit par bit, entre le contenu du CCR et un masque à 8 bits, et stocker dans CCR • BITA (BITB): même que ANDA (ANDB), sauf qu’il affecte seulement les bits N, Z et (V=0) du CCR étiquette op-code opérant(s) commentaires ANDA $1234 ; A and ($1234) → A BITA $1234 ; A and ($1234) (change le CCR) GPA770: Microélectronique appliquée Éric Granger

  42. B.1(4) Jeu d’instructions c. Logique et manipulation de bits (suite) • OR – produit ‘1’ si au moins un des bits est ‘1’ • ORA (ORB): effectuer un OU, bit par bit, entre les contenus de A (B) et une adresse mémoire, et stocker dans A (B) • ORCC: [fixer des bits] effectuer un OU, bit par bit, entre le contenu du CCR et un masque à 8 bits, et stocker dans CCR • BITA (BITB): pas d’équivalentau ET • EOR – produit ‘1’ si les deux bits sont différents • EORA (EORB): effectuer un OU-exclusif, bit par bit, entre les contenus de A (B) et une adresse mémoire, et stocker dans A (B) • ANDCC et BITA (BITB): pas d’équivalentau ET GPA770: Microélectronique appliquée Éric Granger

  43. B.1(4) Jeu d’instructions c. Logique et manipulation de bits (suite) • NEG/COM – Instructions pour gérer des nombres signés en complément à 2: • NEGA (NEGB): effectuer un codage en complément à 2 sur le contenu de A (B) • COMA (COMB): effectuer un codage en complément à 1 sur le contenu de A (B) GPA770: Microélectronique appliquée Éric Granger

  44. B.1(4) Jeu d’instructions c. Logique et manipulation de bits (suite) • Manipulation de bits: 4 différentes instructions • BCLR (BSET): fixer les bits contenus dans l’adresse mémoire M à ‘0’ (‘1’) s’ils correspondent aux bits = ‘1’ dans le masque • Format:op-code adr_mémoire, masque • BRCLR (BRSET): branchement si les bits contenus dans l’adresse mémoire M, qui sont spécifiés par le masque, sont ‘0’ (‘1’). • Format:op-code adr_mémoire, masque, adr_branchement étiquette op-code opérant(s) commentaires BSET $D000, %01100000 ;($D000)*masque→($D000) NEXT BRCLR $D000, %01100000, NEXT ;branch. étiquette GPA770: Microélectronique appliquée Éric Granger

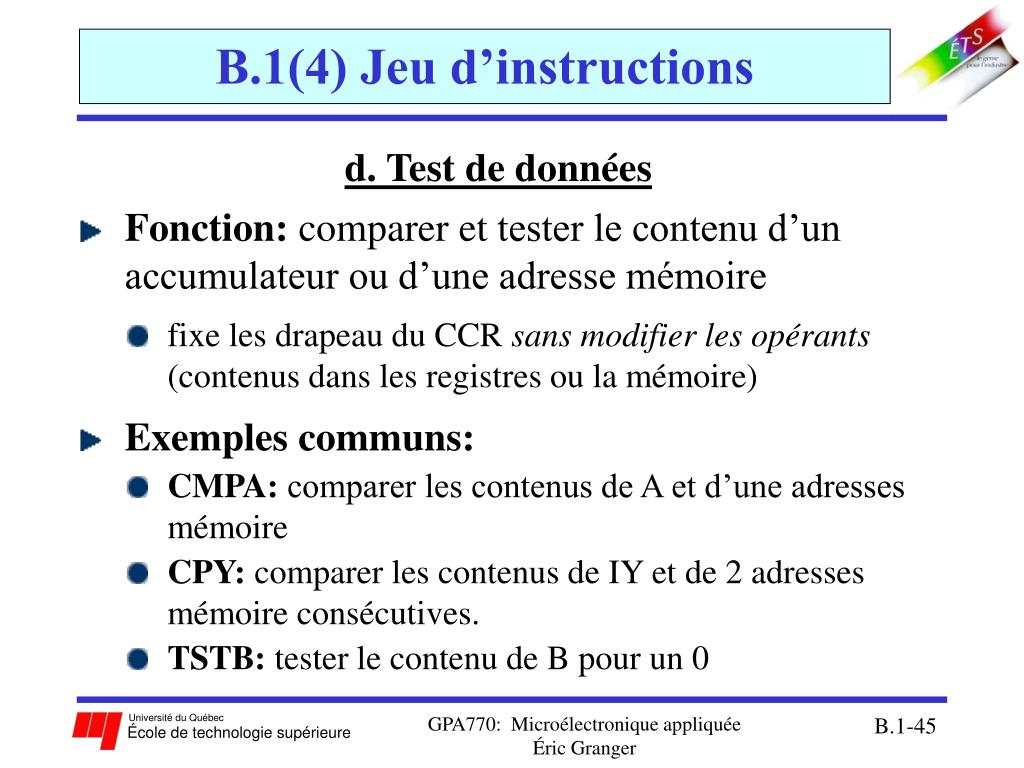

  45. B.1(4) Jeu d’instructions d. Test de données • Fonction: comparer ettester le contenu d’un accumulateur ou d’une adresse mémoire • fixe les drapeau du CCR sans modifier les opérants (contenus dans les registres ou la mémoire) • Exemples communs: • CMPA: comparer les contenus de A et d’une adresses mémoire • CPY: comparer les contenus de IY et de 2 adresses mémoire consécutives. • TSTB: tester le contenu de B pour un 0 GPA770: Microélectronique appliquée Éric Granger

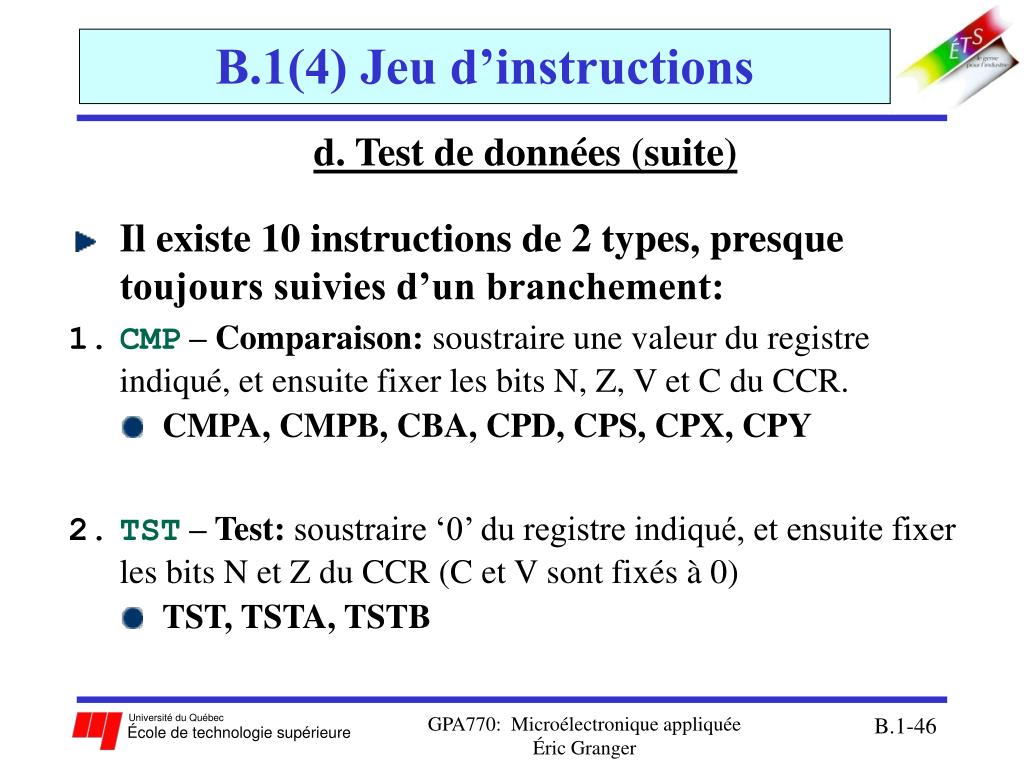

  46. B.1(4) Jeu d’instructions d. Test de données (suite) • Il existe 10 instructions de 2 types, presque toujours suivies d’un branchement: • CMP – Comparaison: soustraire une valeur du registre indiqué, et ensuite fixer les bits N, Z, V et C du CCR. • CMPA, CMPB, CBA, CPD, CPS, CPX, CPY • TST – Test: soustraire ‘0’ du registre indiqué, et ensuite fixer les bits N et Z du CCR (C et V sont fixés à 0) • TST, TSTA, TSTB GPA770: Microélectronique appliquée Éric Granger

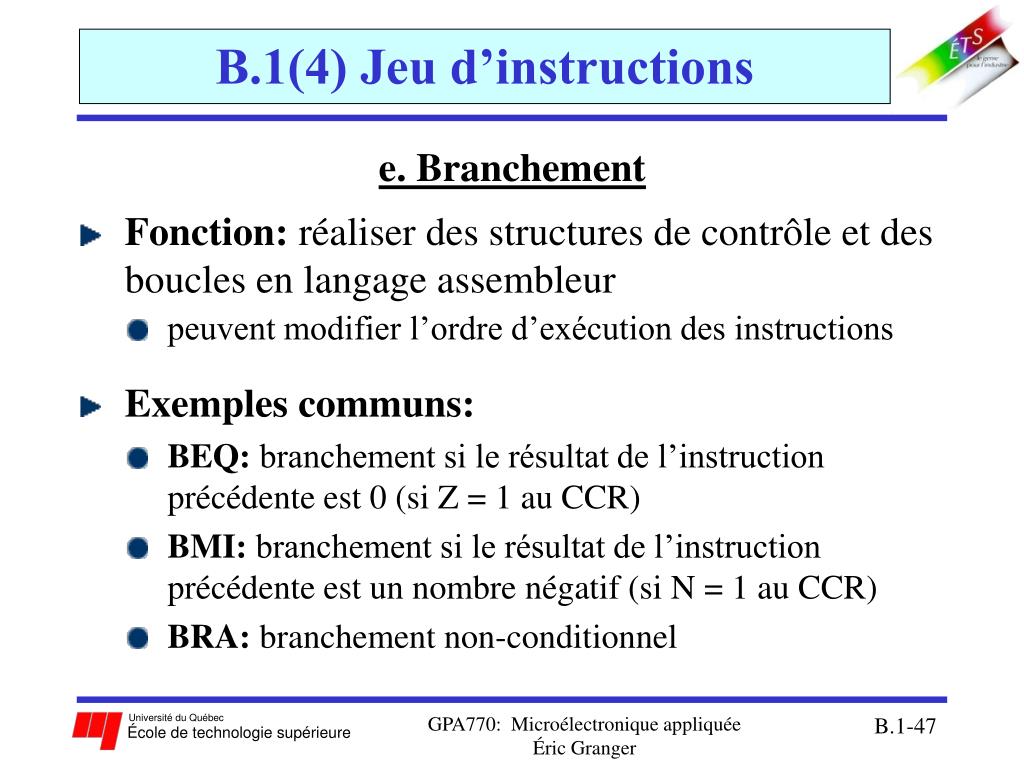

  47. B.1(4) Jeu d’instructions e. Branchement • Fonction: réaliser des structures de contrôle et des boucles en langage assembleur • peuvent modifier l’ordre d’exécution des instructions • Exemples communs: • BEQ: branchement si le résultat de l’instruction précédente est 0 (si Z = 1 au CCR) • BMI: branchement si le résultat de l’instruction précédente est un nombre négatif (si N = 1 au CCR) • BRA: branchement non-conditionnel GPA770: Microélectronique appliquée Éric Granger

  48. B.1(4) Jeu d’instructions e. Branchement (suite) • Types d’instructions de branchement: • non-conditionnel: s’exécute toujours • conditionnel: s’exécute selon les bits d’état du CCR • signé (non-signé): si un test de valeurs signées (non-signées) donne un combinaison de bits au CCR. • Longueur des branchements: • court Bxx:décalage représenté sur 8 bits signés entre -128 et +127 adresses) • long LBxx: décalage représenté sur 16 bits signés (couvre toute la mémoire, entre -32768 et +32767 adresses) GPA770: Microélectronique appliquée Éric Granger

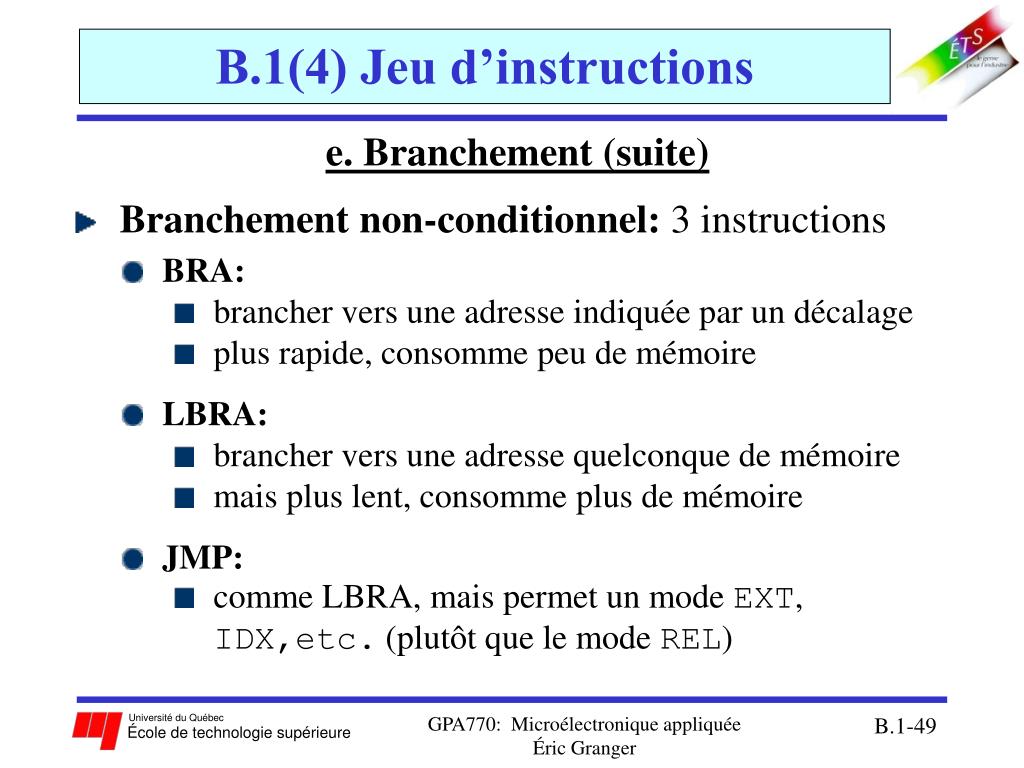

  49. B.1(4) Jeu d’instructions e. Branchement (suite) • Branchement non-conditionnel: 3 instructions • BRA: • brancher vers une adresse indiquée par un décalage • plus rapide, consomme peu de mémoire • LBRA: • brancher vers une adresse quelconque de mémoire • mais plus lent, consomme plus de mémoire • JMP: • comme LBRA, mais permet un mode EXT, IDX,etc. (plutôt que le mode REL) GPA770: Microélectronique appliquée Éric Granger

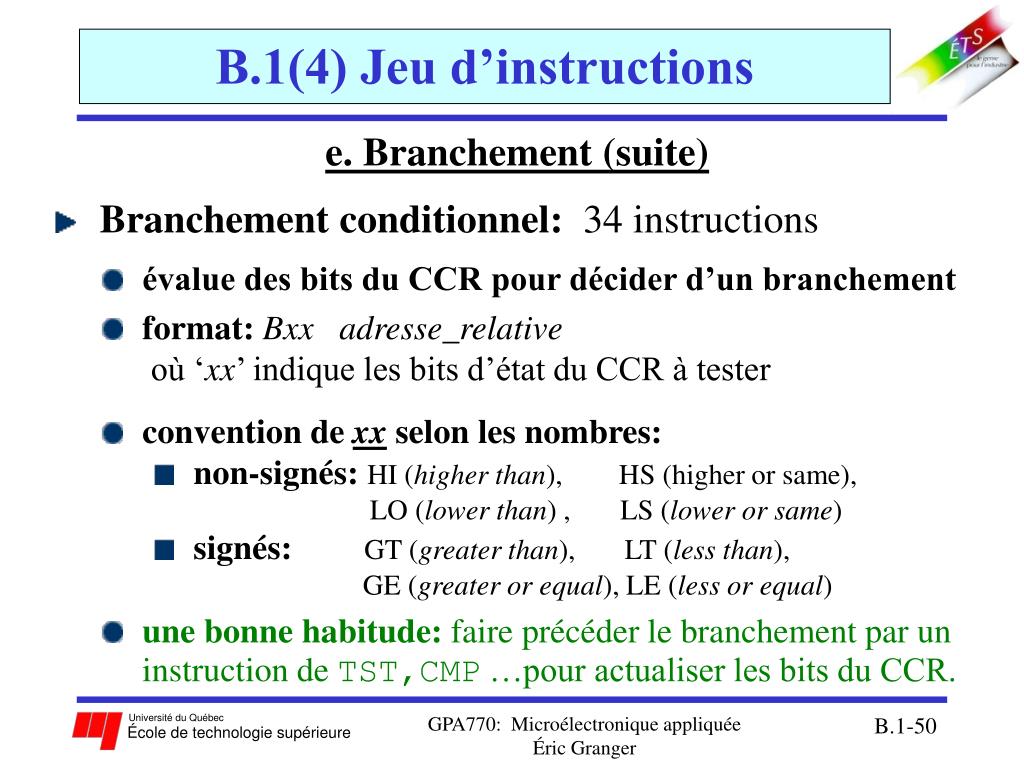

  50. B.1(4) Jeu d’instructions e. Branchement (suite) • Branchement conditionnel: 34 instructions • évalue des bits du CCR pour décider d’un branchement • format: Bxx adresse_relative où ‘xx’ indique les bits d’état du CCR à tester • convention dexx selon les nombres: • non-signés:HI (higher than), HS (higher or same), LO (lower than) , LS (lower or same) • signés: GT (greater than), LT (less than), GE (greater or equal), LE (less or equal) • une bonne habitude: faire précéder le branchement par un instruction de TST,CMP …pour actualiser les bits du CCR. GPA770: Microélectronique appliquée Éric Granger
