CI 10: Les procédés et processus de fabrication

S2.1.3: Décodage des documents de fabrication

Objectif opérationnel: l’élève doit être capable de décoder la représentation technologique de la mise en position et du maintien en position sur un contrat de phase

L’ISOSTATISME

SYMBOLISATION TECHNOLOGIQUE

-1-


SOMMAIRE

A) PREMIERE PARTIE DE LA NORME ET DEUXIEME PARTIE DE LA NORME

B) NATURE DU CONTACT

C) FONCTION DE L’ELEMENT TECHNOLOGIQUE

D) NATURE DE LA SURFACE

E) SYMBOLISATION DU TYPE DE TECHNOLOGIE

F) INFORMATIONS COMPLEMENTAIRES

G) EXEMPLES DE SYMBOLISATION

-2-


A) PREMIERE PARTIE DE LA NORME ET DEUXIEME PARTIE DE LA NORME

Première partie de la norme:symbolisation géométrique

1

1

Deuxième partie de la norme:symbolisation des solutions technologiques retenues pour la mise en position et le maintien en position d’où son appellation « la symbolisation technologique »

Exemples

-3-


Nature du contact NORME

B) NATURE DU CONTACT

- 4-


1) Le contact ponctuel NORME

Contact ponctuel

- 5-


Contacts ponctuels NORME

Liaison appui plan: 3 contacts ponctuels

Liaison ponctuelle: 1 contact ponctuel

- 6-


Contact ponctuel NORME

Liaison ponctuelle (butée): 1 contact ponctuel

- 7-


2) Le contact surfacique NORME

Contact surfacique

- 8-


Contact surfacique NORME

Liaison linéaire rectiligne: 1 contact surfacique

- 9-


Contacts surfaciques NORME

Liaison pivot glissant (centrage long): 3 contacts surfaciques

Liaison ponctuelle: 1 contact surfacique

- 10-


Liaison appui plan: 2 contacts surfaciques NORME

Liaison linéaire rectiligne: 1 contact surfacique

Maintien en position: 1 contact surfacique

Contacts surfaciques

- 11-


Contacts surfaciques NORME

Eléments de serrage

- 12-


3) Le contact strié NORME

Contact strié

- 13-


Contacts striés NORME

Liaison linéaire annulaire ou pivot glissant (centrage court ou long): 3 contacts striés

- 14-

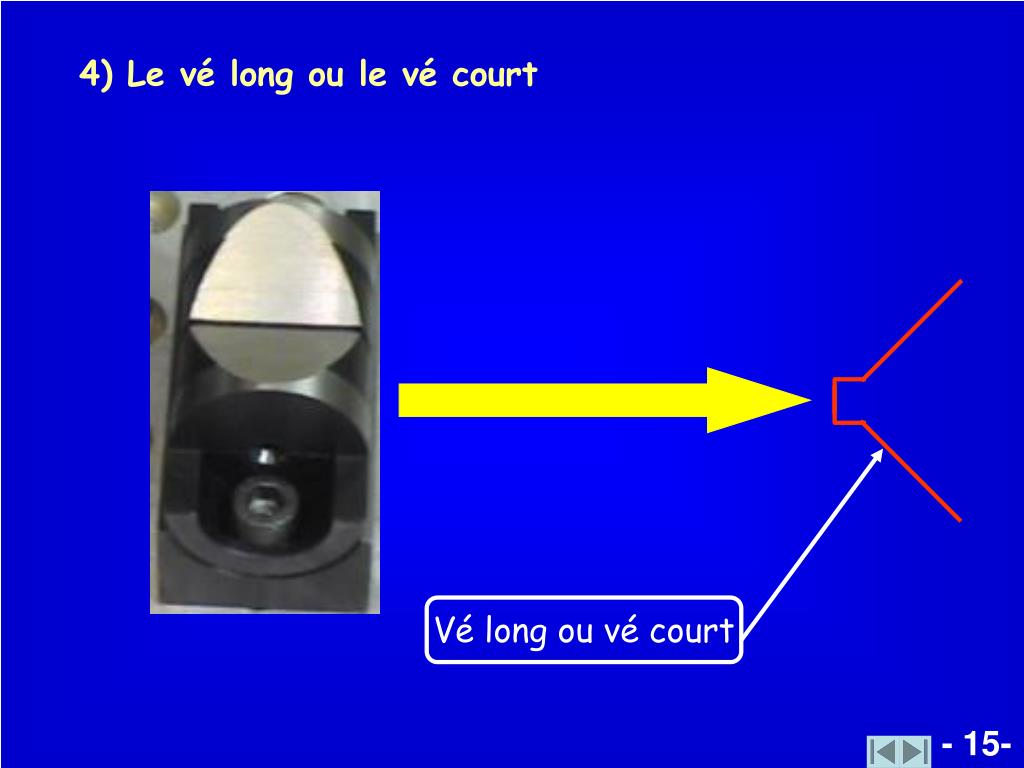

4) Le vé long ou le vé court NORME

Vé long ou vé court

- 15-


NORME

Vé long ou vé court: 2 contacts linéiques

- 16-


5) La pointe tournante NORME

Pointe tournante

Pointe tournante

- 17-


6) La pointe fixe NORME

Pointe fixe

Point fixe

- 18-


Fonction de l’élément technologique NORME

C) FONCTION DE L’ELEMENT TECHNOLOGIQUE

- 19-

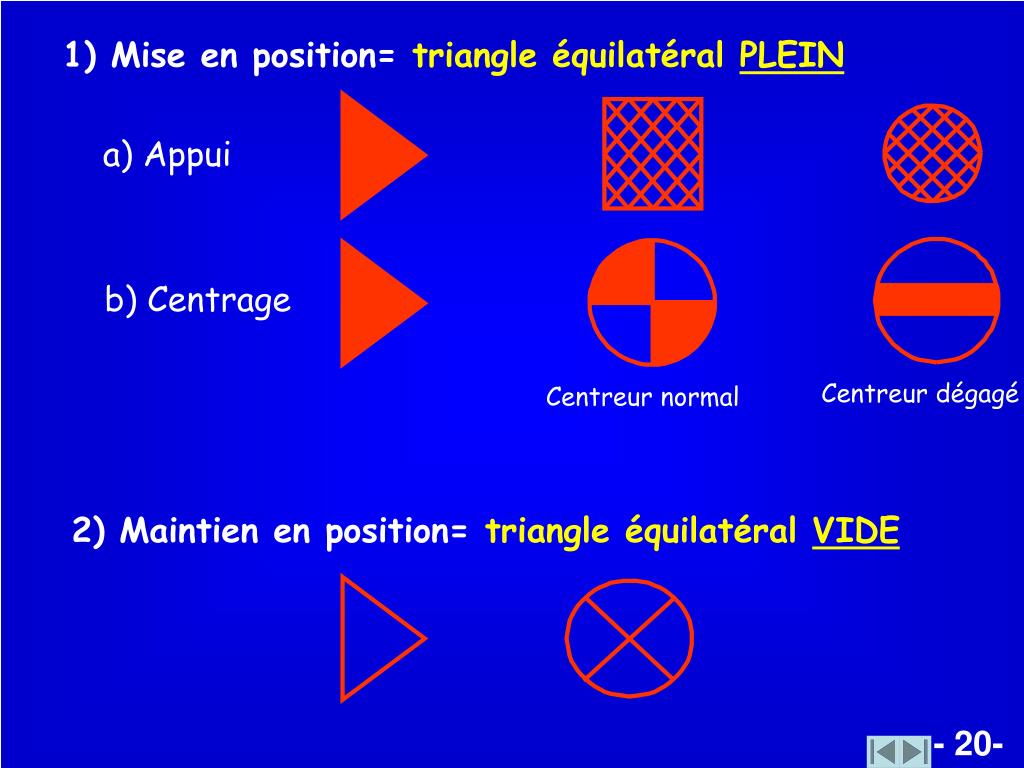

1) Mise en position= NORMEtriangle équilatéral PLEIN

a) Appui

b) Centrage

Centreur dégagé

Centreur normal

2) Maintien en position=triangle équilatéral VIDE

- 20-


x NORME

z

Attention: le serrage concentrique des 3 mors définissent un axe et donc une mise en position de la pièce, c’est pourquoi le triangle équilatéral doit être plein.

Mandrin 3 mors doux

- 21-


Nature de la surface NORME

D) NATURE DE LA SURFACE

- 22-


Surface usinée= NORME1 seul trait

Surface brute =1 double trait

- 23-


Symbolisation du type de technologie NORME

E) SYMBOLISATION DU TYPE DE TECHNOLOGIE

- 24-


1) L’appui fixe NORME

Contact surfacique fixe de mise en position sur une surface usinée

Appui fixe

2) Centrage fixe

Centreur fixe long (ou court) de mise en position en contact avec une surface usinée

Centrage fixe

- 25-


Vé court NORME

3) Système de soutien réversible

Vé court de mise en position, à réglage réversible en contact avec une surface brute

Système de soutien réversible

4) Système de soutien irréversible

Pointe tournante à réglage irréversiblede mise en position en contact avec une surface usinée

Système de soutien irréversible

- 26-


5) Système à serrage NORME

Dispositif de maintien en position à contact surfacique sur une surface usinée (bride)

Système à serrage

6) Système à serrage concentrique

Mors striés à serrage concentrique en contact avec une surface brute

Système à serrage concentrique

- 27-


Vé court NORME

Centrage court

Mandrin 3 mors doux à 120°

F) INFORMATIONS COMPLEMENTAIRES

Il est parfois nécessaire de préciser certaines symbolisations technologiques par des inscriptions supplémentaires afin de lever toute ambiguïté sur le choix de la technologie des éléments de mise en position et de maintien en position.

Exemples:

- 28-


G) EXEMPLES DE SYMBOLISATION NORME

A: appui ponctuel

B: mise en position

Butée d’étau

C: surface usinée

D: appui fixe

A: appui surfacique

B: maintien en position

Mors mobile d’étau

C: surface usinée

D: système de serrage

- 29-
