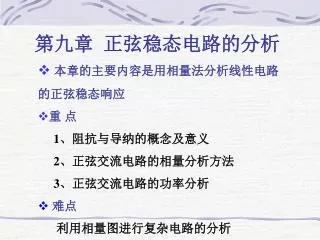

  1. 第九章 正弦稳态电路的分析 • 本章的主要内容是用相量法分析线性电路的正弦稳态响应 • 重 点 1、阻抗与导纳的概念及意义 2、正弦交流电路的相量分析方法 3、正弦交流电路的功率分析 • 难点 利用相量图进行复杂电路的分析

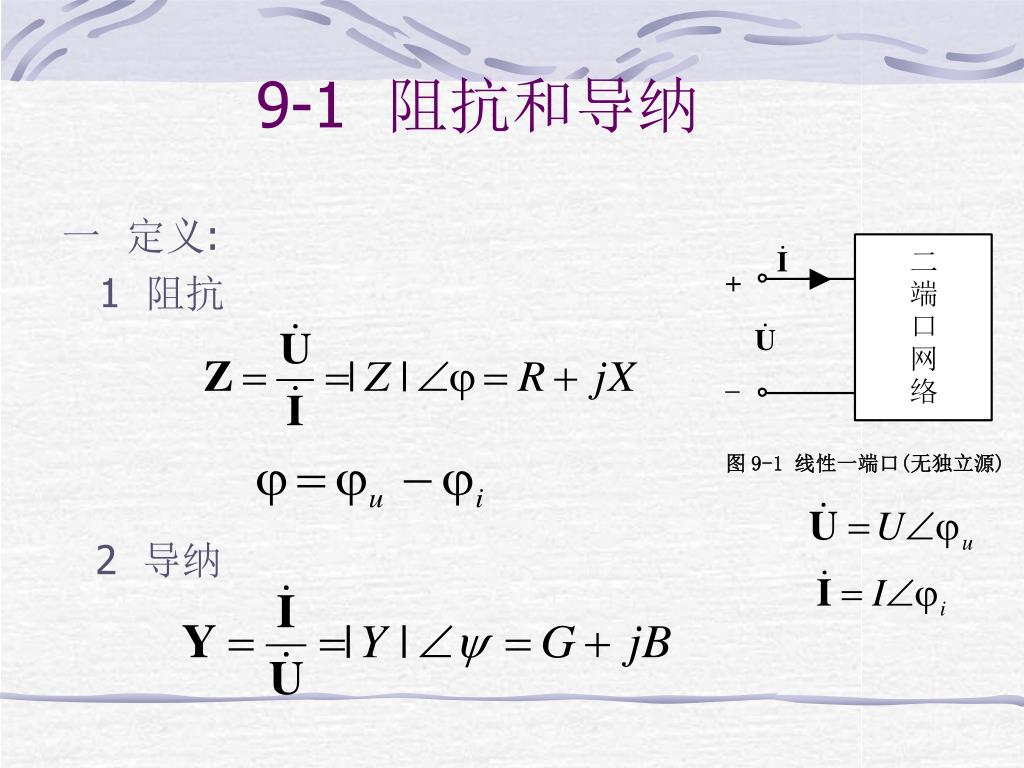

  2. 一 定义: 1 阻抗 2 导纳 9-1 阻抗和导纳

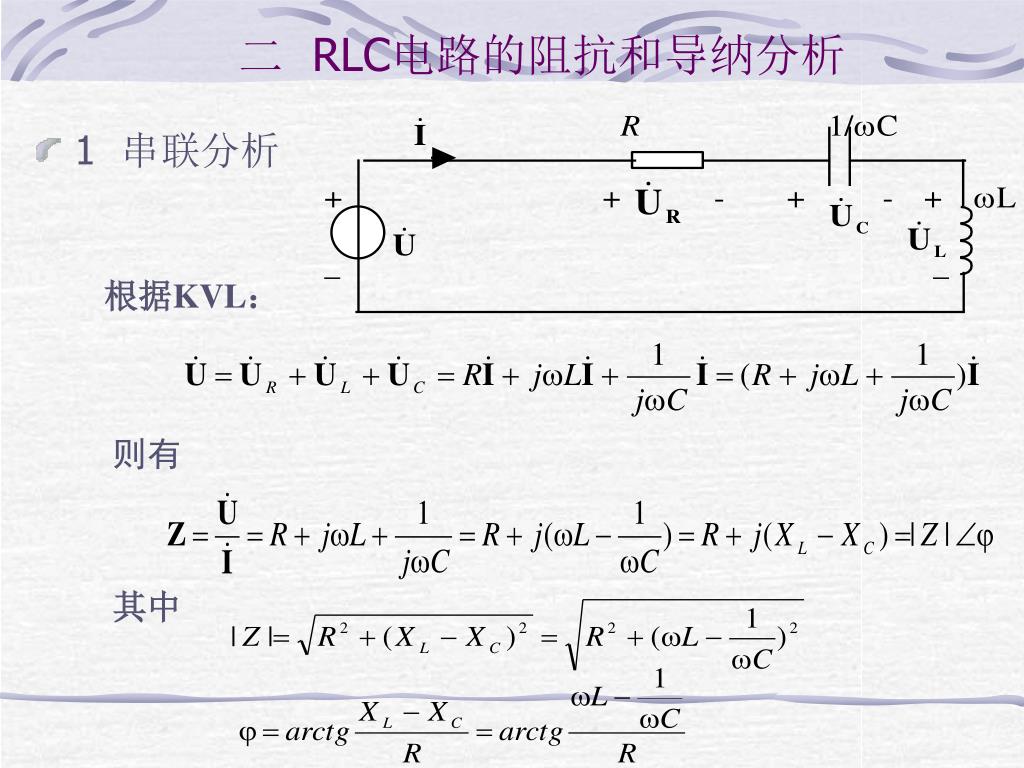

  3. 1 串联分析 则有 其中 二 RLC电路的阻抗和导纳分析 根据KVL：

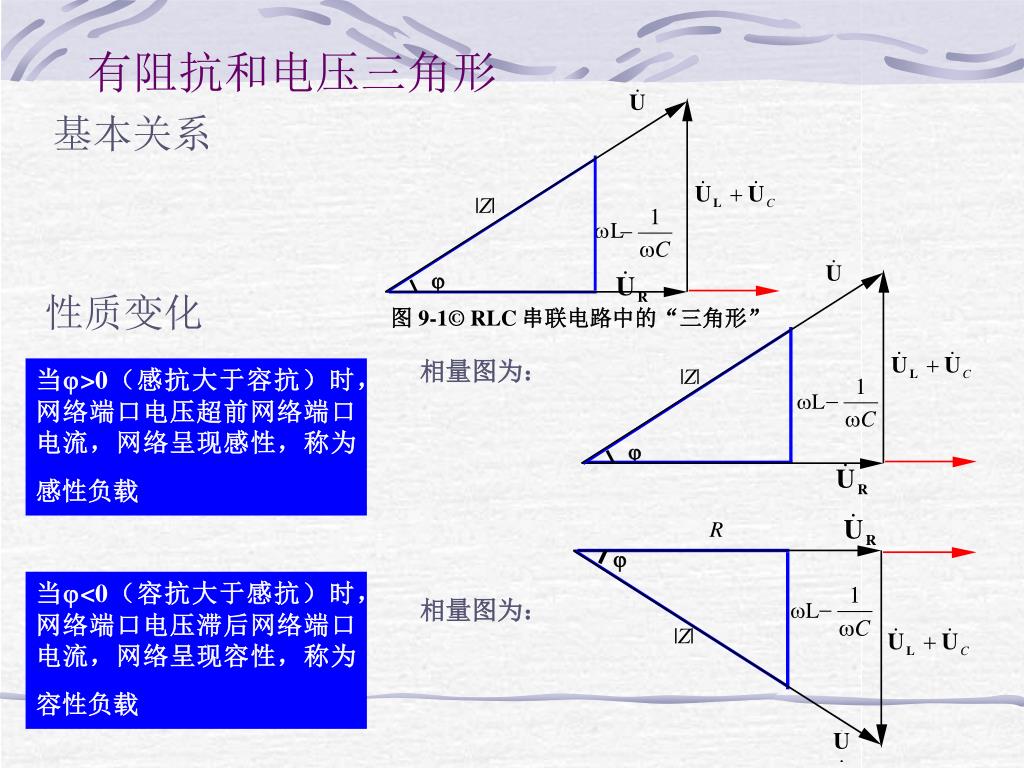

  4. 基本关系 性质变化 有阻抗和电压三角形 相量图为： 当>0（感抗大于容抗）时，网络端口电压超前网络端口电流，网络呈现感性，称为感性负载 当<0（容抗大于感抗）时，网络端口电压滞后网络端口电流，网络呈现容性，称为容性负载 相量图为：

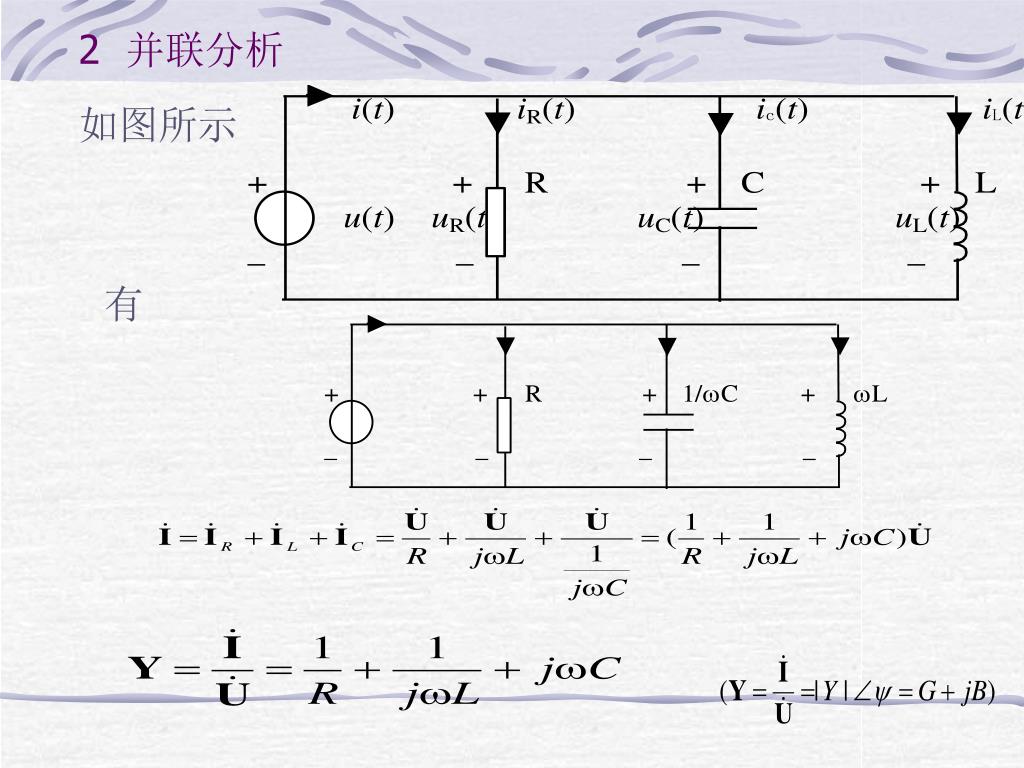

  5. 如图所示 有 2 并联分析

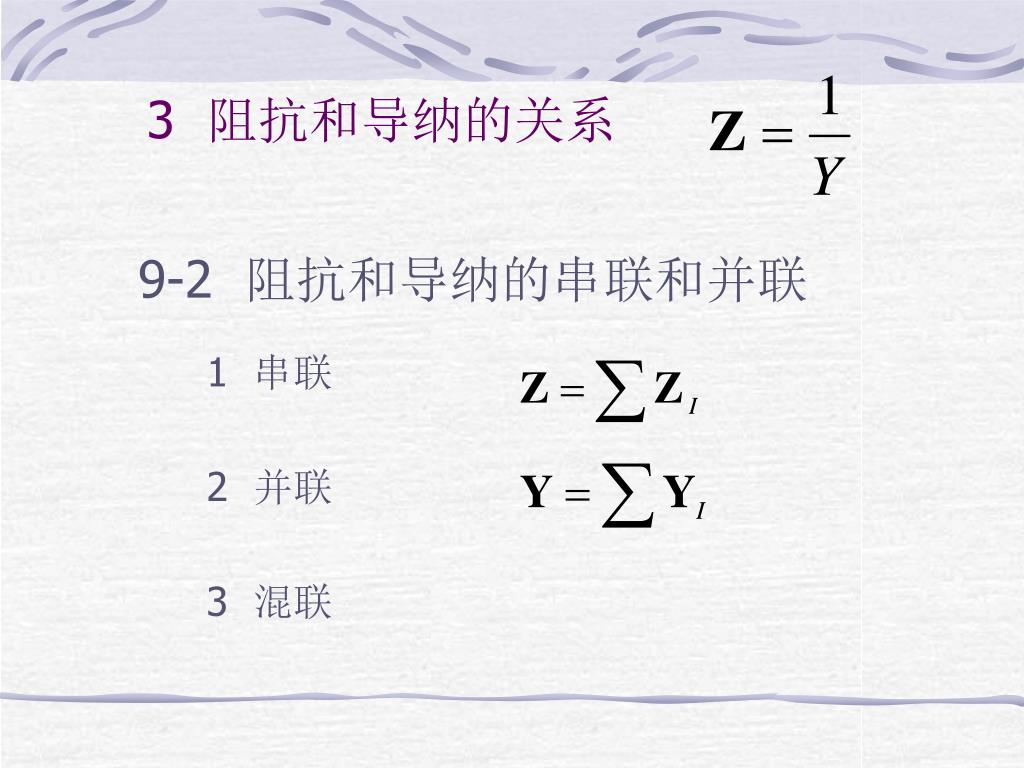

  6. 9-2 阻抗和导纳的串联和并联 1 串联 2 并联 3 混联 3 阻抗和导纳的关系

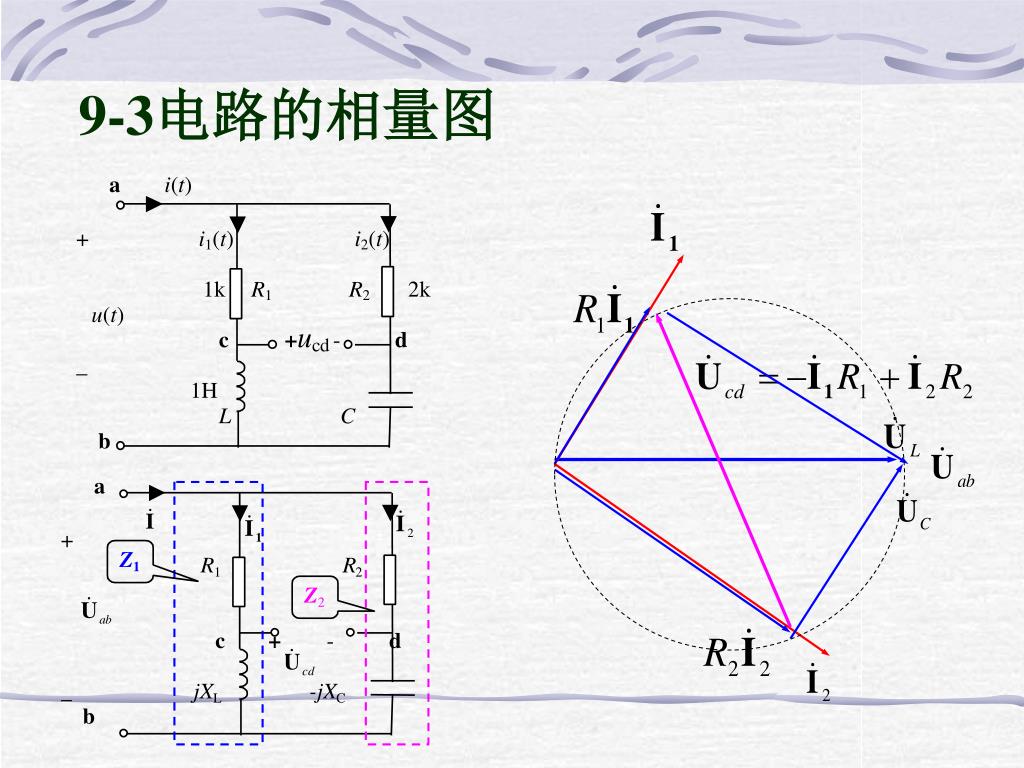

  7. 9-3电路的相量图
