Ts diagrammer databaser del 5

TS-diagrammer (databaser, del 5)


Fra er diagram til tabeller

Fra ER-diagram til tabeller

  • ER-diagrammer fortæller ikke direkte, hvordan vi skal bygge vores tabeller op

  • Et Tabelstruktur-diagram ”bygger bro” mellem ER-diagrammet og de konkrete tabeller i databasen

  • Tre centrale skridt:

    • Omdan ER-diagram til ”råt” Tabelstruktur-diagram

    • Udfyld de enkelte tabeller med datanavne

    • Normalisér tabellerne

RHS – Informationsteknologi


Omdan er diagram

Omdan ER-diagram

  • Formål med Tabelstruktur-diagram; omdan logiske sammenhænge mellem entiteter til konkrete tabeller

  • To symboler i diagrammet:

Tabel

Symboliserer en tabel

(oh, really…)

Symboliserer en relation

mellem to tabeller

RHS – Informationsteknologi


Metode til omdannelse

Metode til omdannelse

  • For at omdanne et ER-diagram til et tabelstruktur-diagram følger man to regler:

  • Regel 1, som gælder for en-til-mange relationer

  • Regel 2, som gælder for mange-til-mange relationer

RHS – Informationsteknologi


Omdannelse regel 1

Omdannelse – Regel 1

  • Regel 1

    • Hvis der i ER-diagrammet er en en-til-mange relation, skal den opdeles i to tabeller (en for hver entitet)

    • Den ene tabel svarer til entiteten på ”en”-siden af relationen

    • Den anden tabel er en kombination af entiteten på ”mange”-siden af relationen, og selve relationen (detaljer følger…)

    • Gaflen på forbindelseslinien sættes ved den sidste tabel – den ved ”mange”-siden af relationen

RHS – Informationsteknologi


Omdannelse regel 11

Omdannelse – Regel 1

m

1

Går i

Elev

Klasse

Bliver til

Klasse

Elev

RHS – Informationsteknologi


Omdannelse regel 2

Omdannelse – Regel 2

  • Regel 2

    • Hvis der i ER-diagrammet er en mange-til-mange relation, skal den opdeles i tre tabeller

    • Den ene tabel svarer til den ene entitet

    • Den anden tabel svarer til den anden entitet

    • Den tredje tabel svarer til selve relationen

    • Gaflerne på forbindelseslinierne – der er jo to – sættes ved den tabel, der svarer til selve relationen

RHS – Informationsteknologi


Omdannelse regel 21

Omdannelse – Regel 2

m

Afholdes i

m

Fag

Lokale

Bliver til

Fag

Afholdes

Lokale

RHS – Informationsteknologi


Er vi blevet klogere

Er vi blevet klogere?

  • Ja, nu ved vi, hvilke konkrete tabeller der skal være i databasen, MEN:

    • Hvilke data skal der rent faktisk være i tabellerne?

    • Hvordan laves relationerne mellem tabellerne i praksis?

  • Vi skal nu til at sætte datafelter ind i tabellerne

RHS – Informationsteknologi


Regel 1 take two

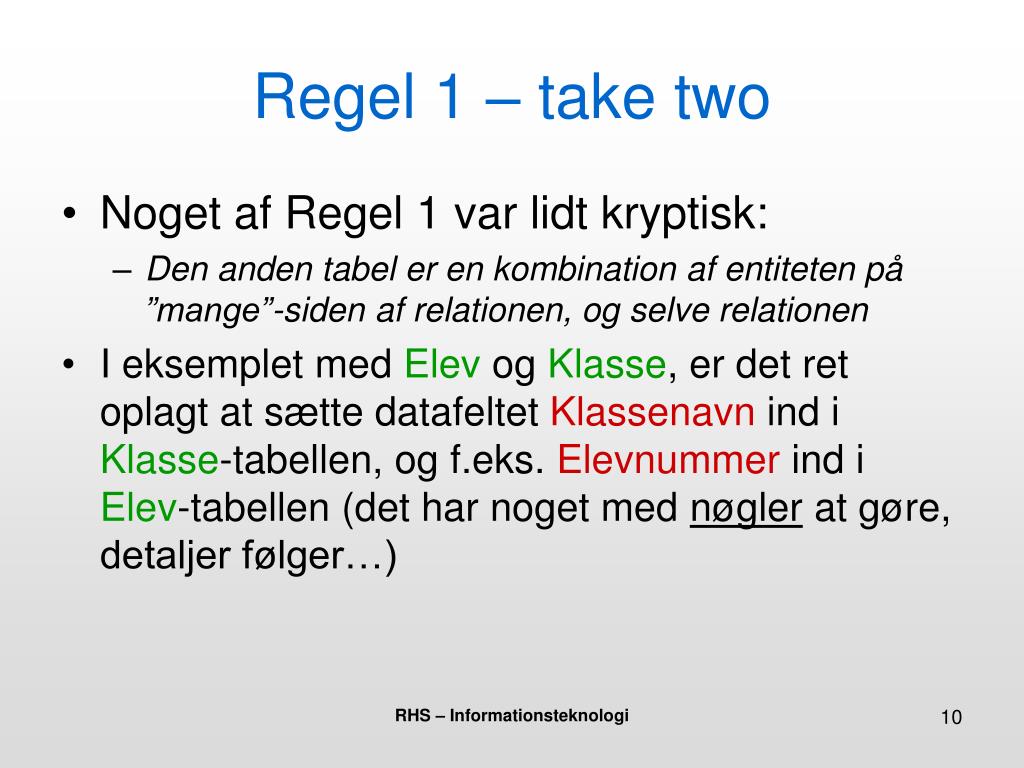

Regel 1 – take two

  • Noget af Regel 1 var lidt kryptisk:

    • Den anden tabel er en kombination af entiteten på ”mange”-siden af relationen, og selve relationen

  • I eksemplet med Elev og Klasse, er det ret oplagt at sætte datafeltet Klassenavn ind i Klasse-tabellen, og f.eks. Elevnummer ind i Elev-tabellen (det har noget med nøgler at gøre, detaljer følger…)

RHS – Informationsteknologi


Regel 1 take two1

Regel 1- take two

…men der er stadig ingen relation mellem tabellerne…

Elev

Klasse

Elevnummer

Klassenavn

Klassenavn

At sætte Klassenavn i Elev-tabellen skaber netop relationen til Klasse-tabellen

Skal det være rigtig fint, sættes linien ud for de felter, der er fælles for tabellerne

RHS – Informationsteknologi


Regel 2 take two

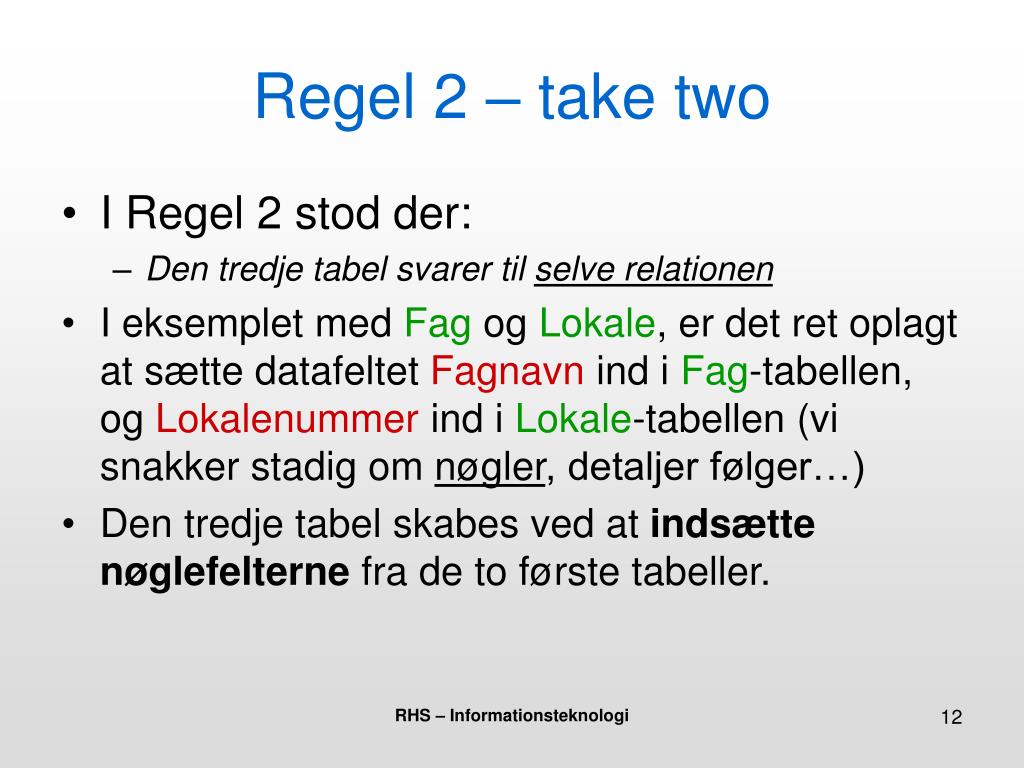

Regel 2 – take two

  • I Regel 2 stod der:

    • Den tredje tabel svarer til selve relationen

  • I eksemplet med Fag og Lokale, er det ret oplagt at sætte datafeltet Fagnavn ind i Fag-tabellen, og Lokalenummer ind i Lokale-tabellen (vi snakker stadig om nøgler, detaljer følger…)

  • Den tredje tabel skabes ved at indsætte nøglefelterne fra de to første tabeller.

RHS – Informationsteknologi


Regel 2 take two1

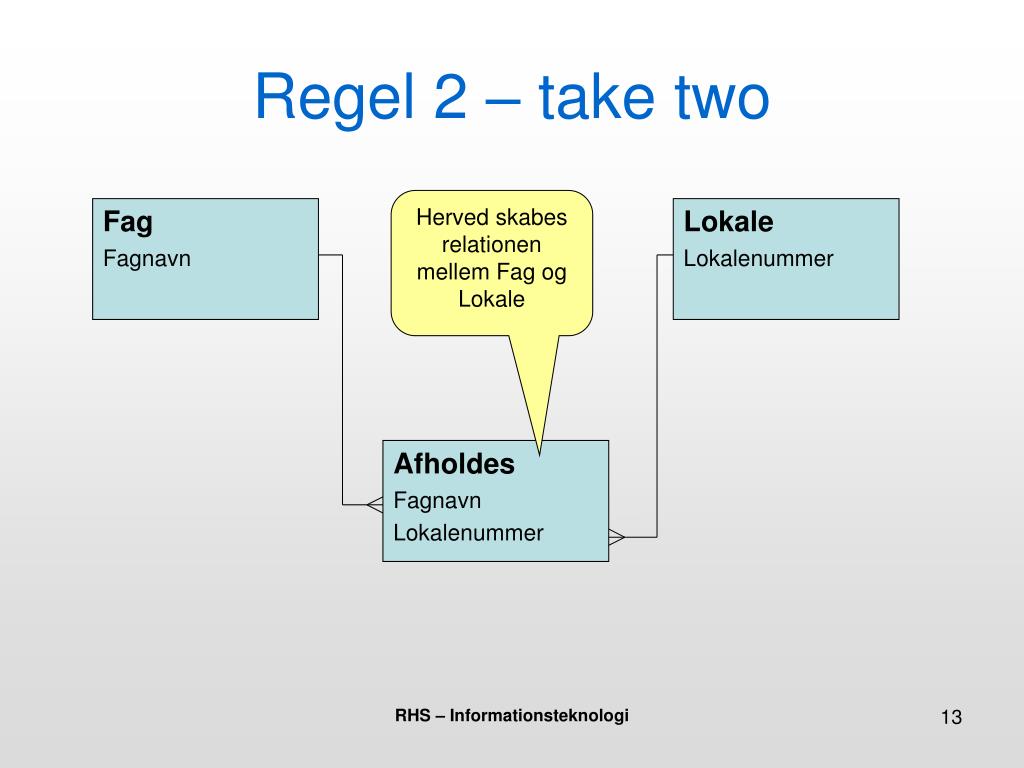

Regel 2 – take two

Herved skabes relationen mellem Fag og Lokale

Fag

Lokale

Fagnavn

Lokalenummer

Afholdes

Fagnavn

Lokalenummer

RHS – Informationsteknologi
