Обзор продуктов и решений ЕМС по резервному копированию и восстановлению

1. Обзор продуктов и решений ЕМС по резервному копированию и восстановлению

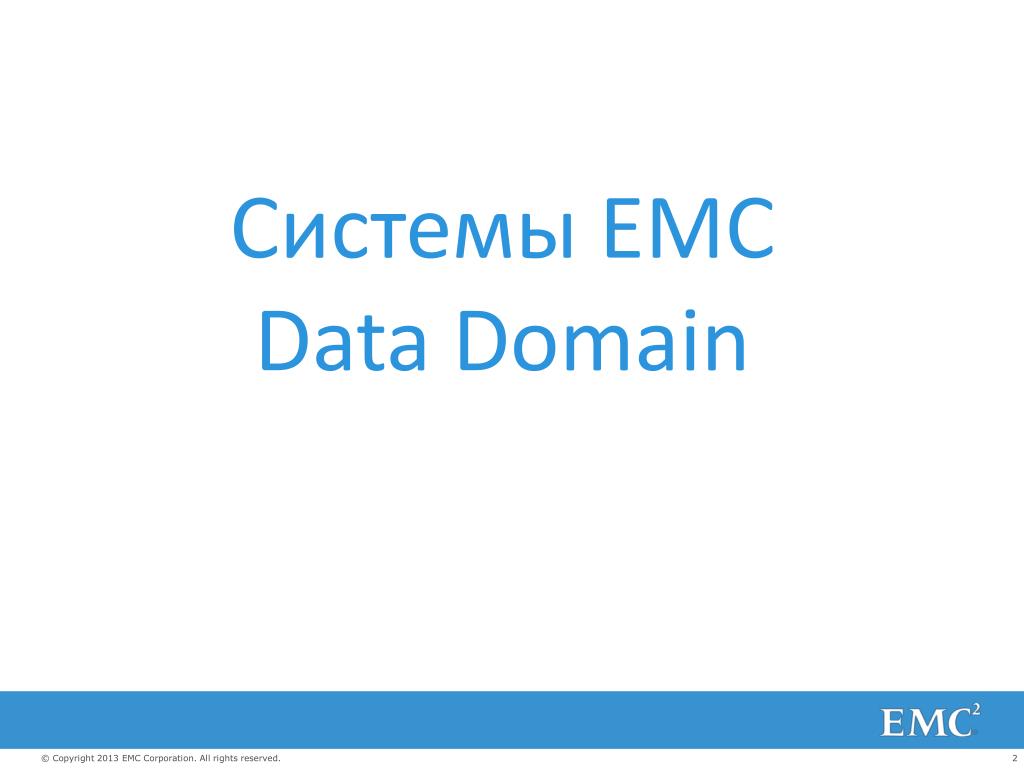

2. Системы EMC Data Domain

3. Дедупликация. Важно: • Дедупликация: inline или post-processing • Производительность: быстрый CPU или много дисков • Интеграция: протоколы, типы данных, ПО резервного копирования • Репликация: расписание, топология, нагрузка • Надежность: недоступность данных, потеря данных • TCO: насколько просто управлять и поддерживать • Общая зрелость решения: работает или нет

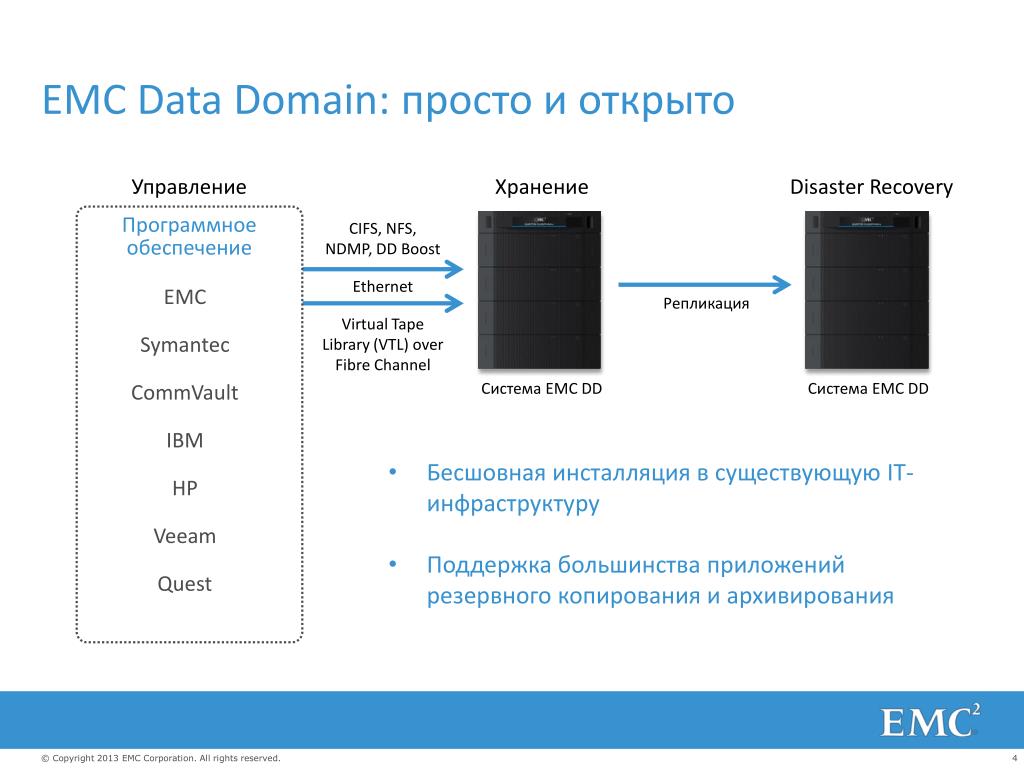

4. EMC Data Domain: просто и открыто Управление Хранение Disaster Recovery Программноеобеспечение CIFS, NFS, NDMP, DD Boost Ethernet Virtual Tape Library (VTL) over Fibre Channel EMC Symantec CommVault IBM HP Veeam Quest Репликация Система EMC DD Система EMC DD • Бесшовная инсталляция в существующую IT-инфраструктуру • Поддержка большинства приложений резервного копирования и архивирования

5. Чт, инкрементное A Β Л Следующая пятница, полное резервное копирование Пятница, полное резервное копирование Пн, инкрементное A Б З Б Β Γ Д Е М Ж З A Б Β Γ A Д Е Ж Ср, инкрементное Вт, инкрементное Д Β Ж Б И К A Б Β Γ Д Е Ж Дедупликация — обзор технологии Хранение большего объема резервных копий на меньшей емкости Данные резервного Логическая ПланируемоеФизическая копирования емкостьсокращениесреда ПЯТНИЦА, ПОЛНОЕ1 ТБ В 2—4 раза250  ГБ Понедельник, инкрементное 100 ГБ В 7—10 раз10 ГБ Вторник, инкрементное 100 ГБ В 7—10 раз10 ГБ Среда, инкрементное 100 ГБ В 7—10 раз10 ГБ Четверг, инкрементное 100 ГБ В 7—10 раз10 ГБ Следующая ПЯТНИЦА, ПОЛНОЕ 1 ТБ В 50—60 раз18 ГБ ВСЕГО 2,4 ТБ В 7,8 раза308 ГБ З И К Л М

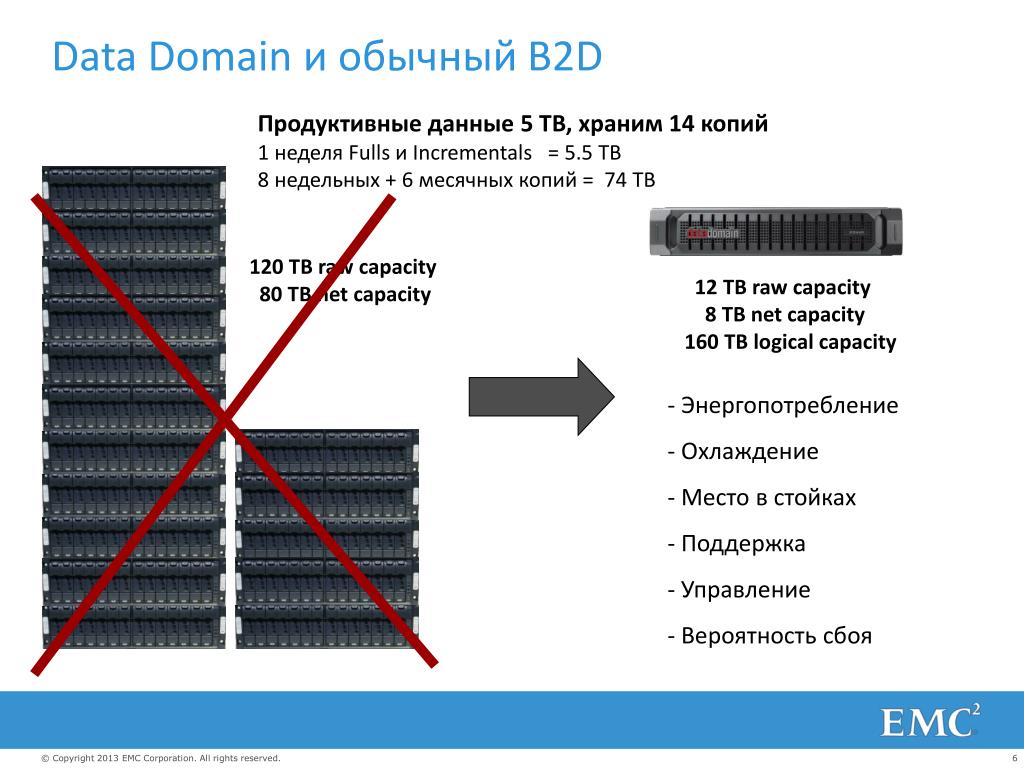

6. Data Domain и обычный B2D Продуктивные данные 5 TB, храним 14 копий 1 неделя Fulls и Incrementals = 5.5 TB 8 недельных + 6 месячныхкопий = 74 TB 120 TB raw capacity 80 TB net capacity 12 TB raw capacity 8 TB net capacity 160 TB logical capacity • - Энергопотребление • - Охлаждение • Место в стойках • Поддержка • Управление • Вероятность сбоя

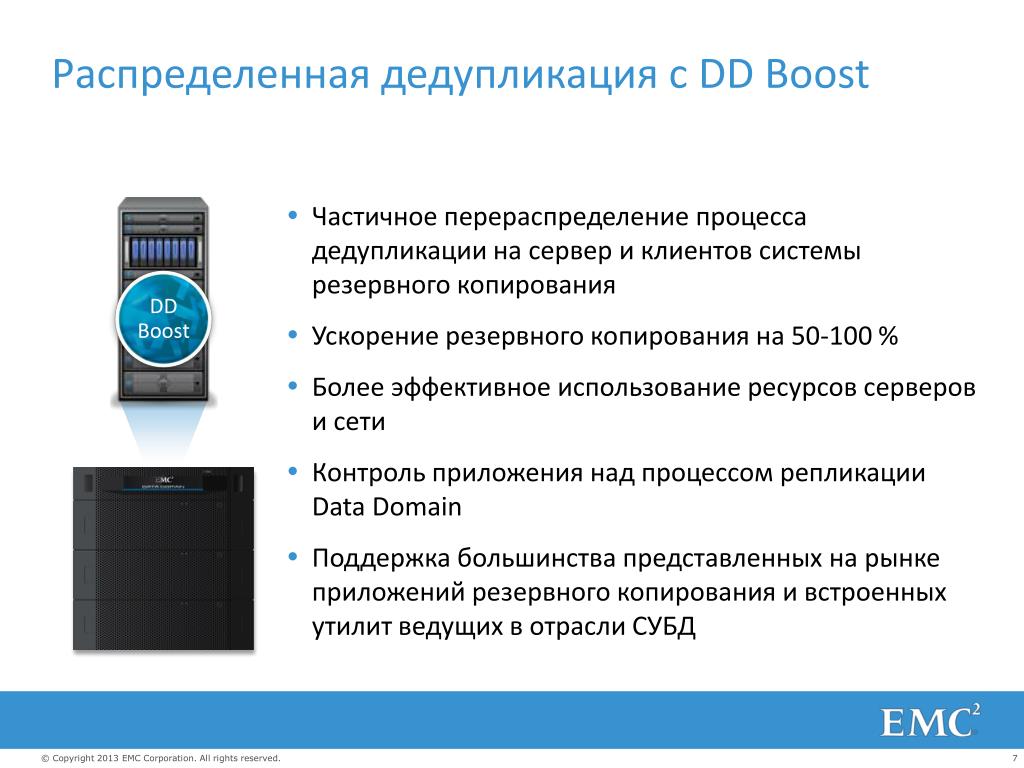

7. Распределенная дедупликация с DD Boost • Частичное перераспределение процесса дедупликации на сервер и клиентов системы резервного копирования • Ускорение резервного копирования на 50-100 % • Более эффективное использование ресурсов серверов и сети • Контроль приложения над процессом репликации Data Domain • Поддержка большинства представленных на рынке приложений резервного копирования и встроенных утилит ведущих в отрасли СУБД DD Boost

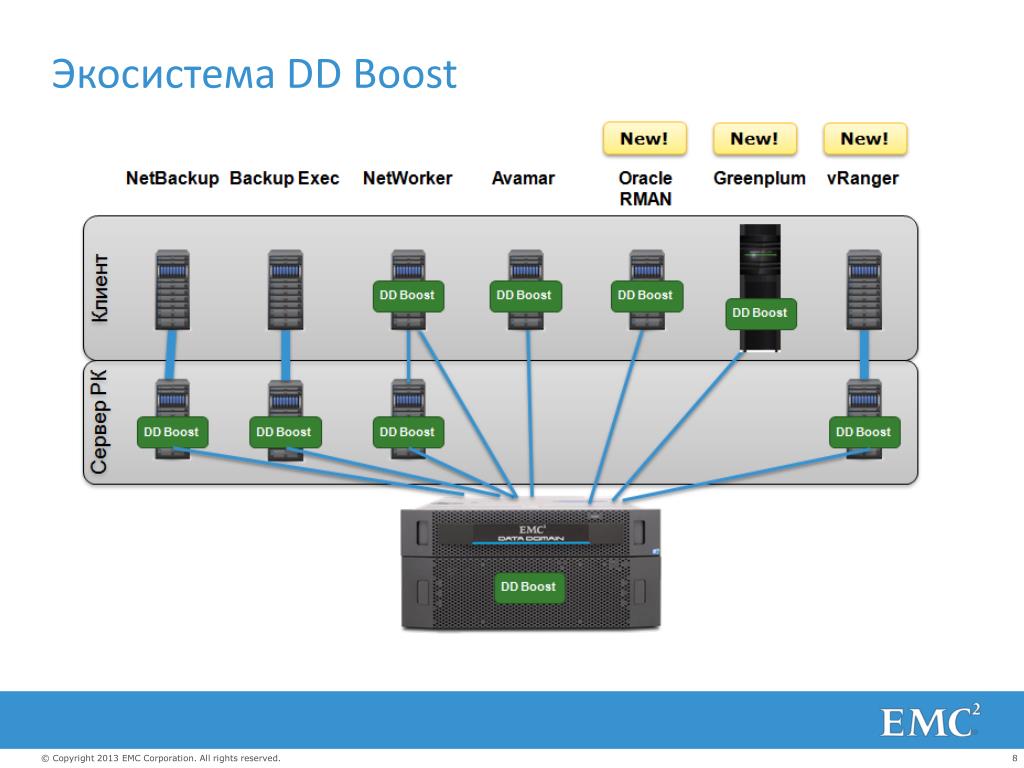

8. Экосистема DD Boost

9. 2013Q3:Новые mid/large модели Data Domain DD7200 Цена(за систему) DD890 DD860 DD4500 DD670 DD4200 Емкость/производительность DD640 DD2500

10. Продуктовая линейка EMC Data Domain Дополнительные программные возможности Data Domain Large Enterprise • DD Boost • DD Encryption • DD Extended Retention • DD Replicator • DD Retention Lock • DD Virtual Tape Library • DD Management Center Midsize Enterprise Small Enter./ROBO NEW NEW NEW NEW 1 With DD Extended Retention software option

11. Преимущества EMC Data Domain • Дедупликация в реальном времени (inline) • Минимизация требуемого пространства в десять раз и более по сравнению с обычными системами • Эффективная репликация по низкоскоростным каналам • Предсказуемая производительность и простота управления • Правильная архитектура • Производительность – максимальна даже при неполной набивке дисками • Надежность - сквозная проверка целостности • Открытость – поддержка любых данных, ПО резервного копирования и любых типов подключения • Зрелость решения • 30000 систем установлено • В среднем менее 3 открытых эскалаций в службе техподдержки Закажитедемо EMC DD!

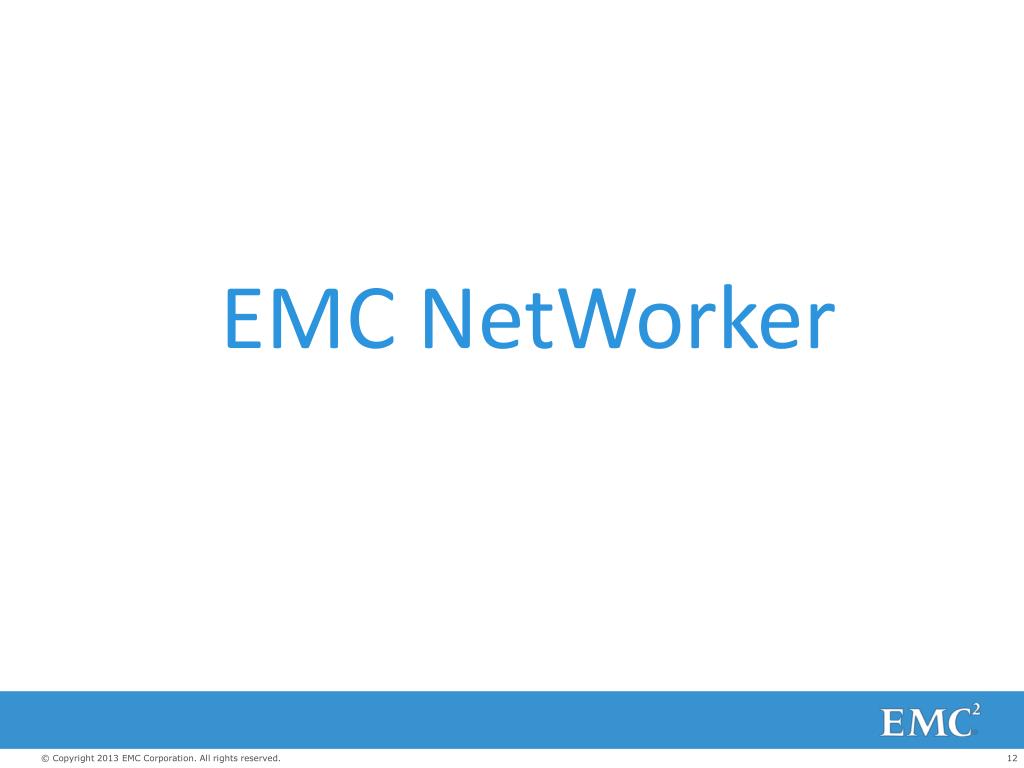

12. EMC NetWorker

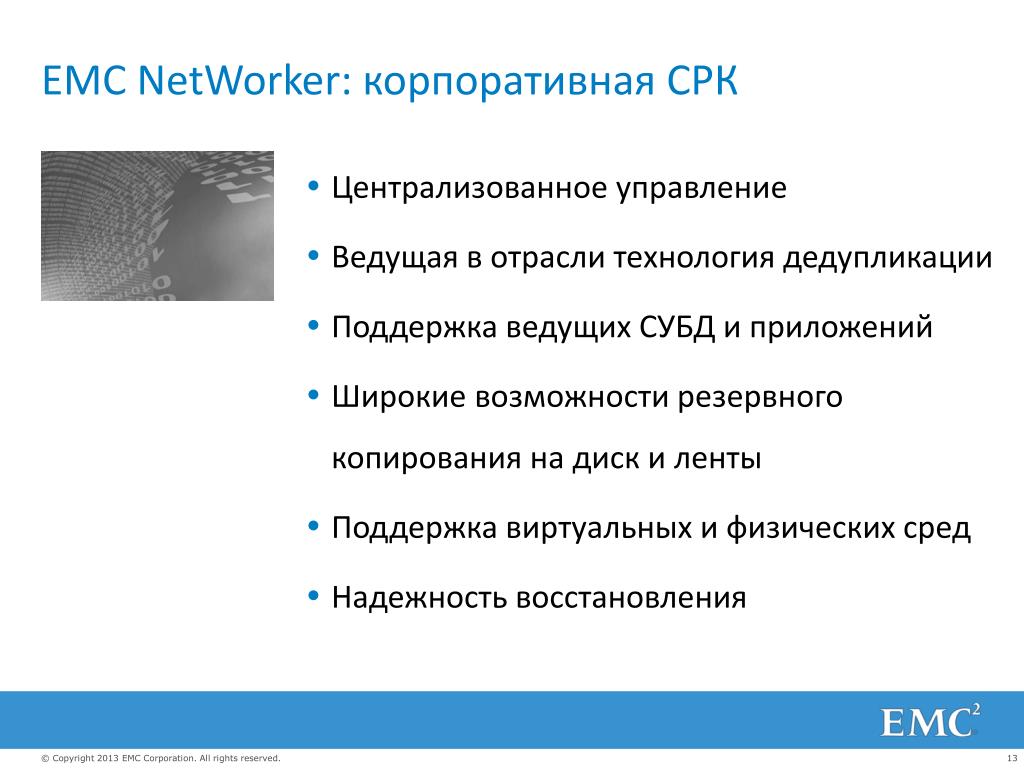

13. EMC NetWorker: корпоративная СРК • Централизованное управление • Ведущая в отрасли технология дедупликации • Поддержка ведущих СУБД и приложений • Широкие возможности резервного копирования на диск и ленты • Поддержка виртуальных и физических сред • Надежность восстановления

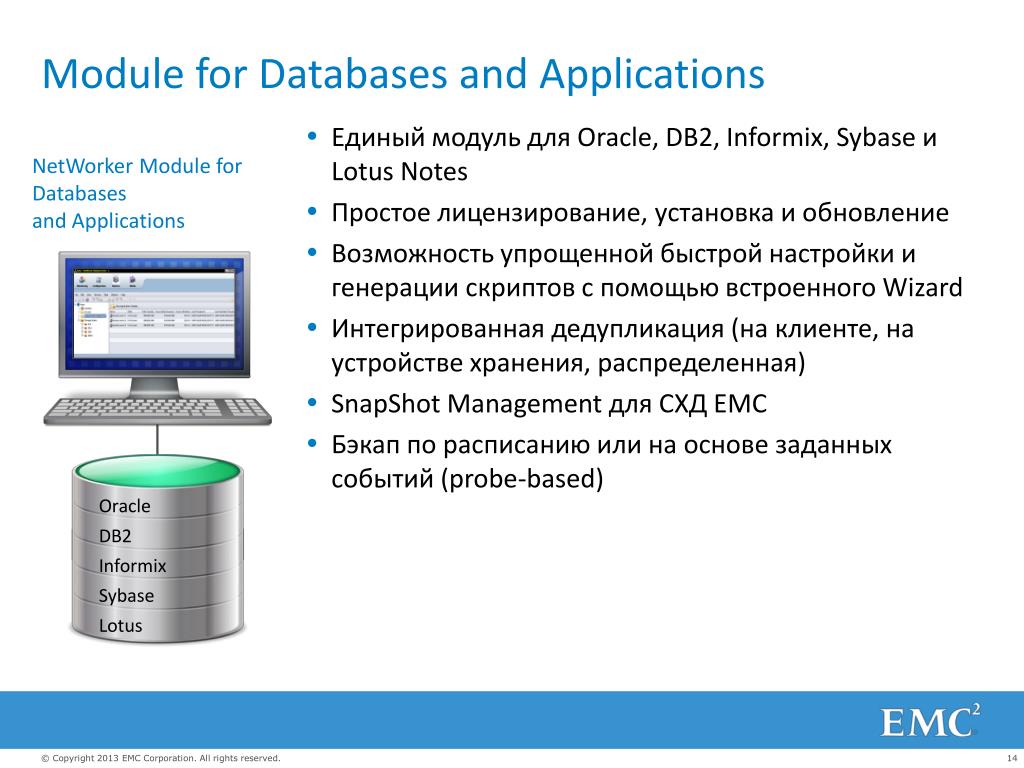

14. Module for Databases and Applications NetWorker Module for Databases and Applications • Единый модуль для Oracle, DB2, Informix, Sybase и Lotus Notes • Простое лицензирование, установка и обновление • Возможность упрощенной быстрой настройки и генерации скриптов с помощью встроенного Wizard • Интегрированная дедупликация (на клиенте, на устройстве хранения, распределенная) • SnapShot Management для СХД EMC • Бэкап по расписанию или на основе заданных событий (probe-based) Oracle DB2 Informix Sybase Lotus

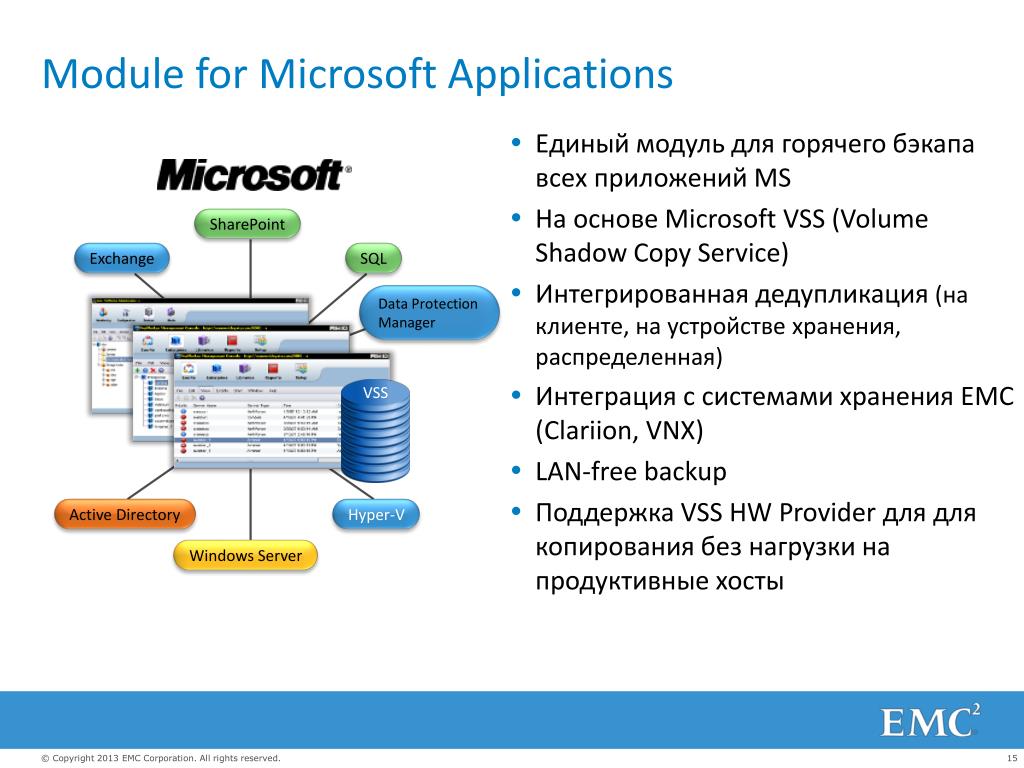

15. SharePoint Exchange SQL Data Protection Manager VSS Active Directory Hyper-V Windows Server Module for Microsoft Applications • Единый модуль для горячего бэкапа всех приложений MS • На основе Microsoft VSS (Volume Shadow Copy Service) • Интегрированная дедупликация(на клиенте, на устройстве хранения, распределенная) • Интеграция с системами хранения EMC (Clariion, VNX) • LAN-free backup • Поддержка VSS HW Provider для для копирования без нагрузки на продуктивные хосты

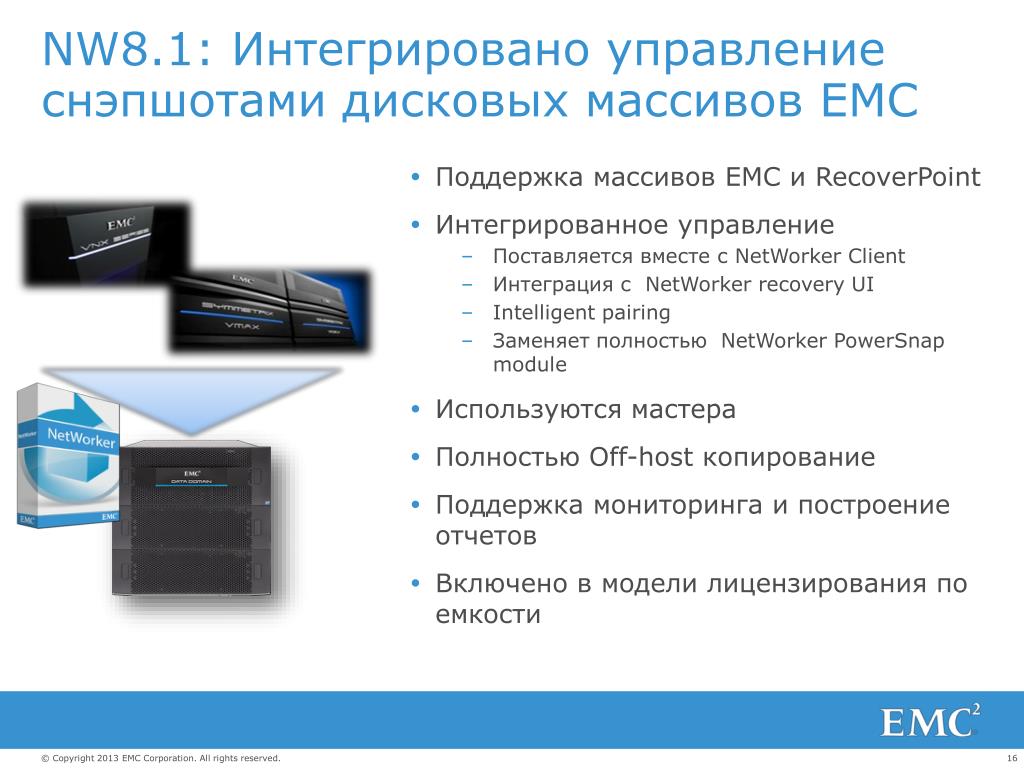

16. NW8.1: Интегрировано управление снэпшотами дисковых массивов EMC • Поддержка массивов EMC и RecoverPoint • Интегрированное управление • Поставляется вместе сNetWorker Client • Интеграция с NetWorker recovery UI • Intelligent pairing • Заменяет полностью NetWorkerPowerSnap module • Используются мастера • Полностью Off-host копирование • Поддержка мониторинга и построение отчетов • Включено в модели лицензирования по емкости

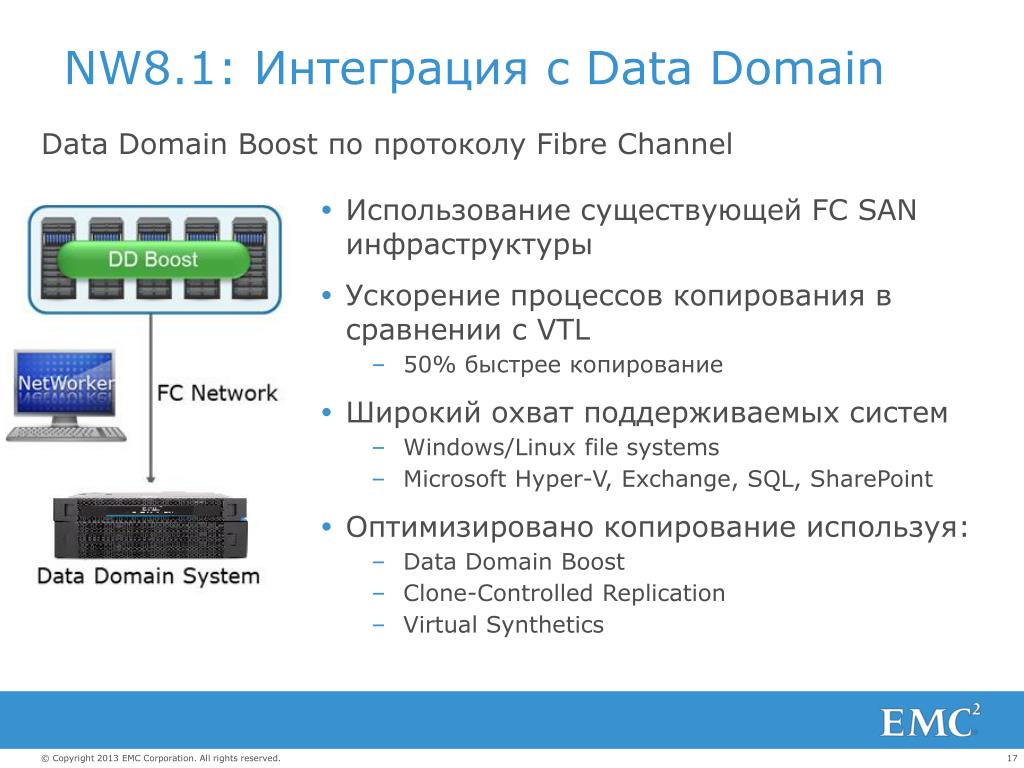

17. NW8.1: Интеграция c Data Domain Data Domain Boost по протоколу Fibre Channel • Использование существующей FC SAN инфраструктуры • Ускорение процессов копирования в сравнении с VTL • 50% быстрее копирование • Широкий охват поддерживаемых систем • Windows/Linux file systems • Microsoft Hyper-V, Exchange, SQL, SharePoint • Оптимизировано копирование используя: • Data Domain Boost • Clone-Controlled Replication • Virtual Synthetics

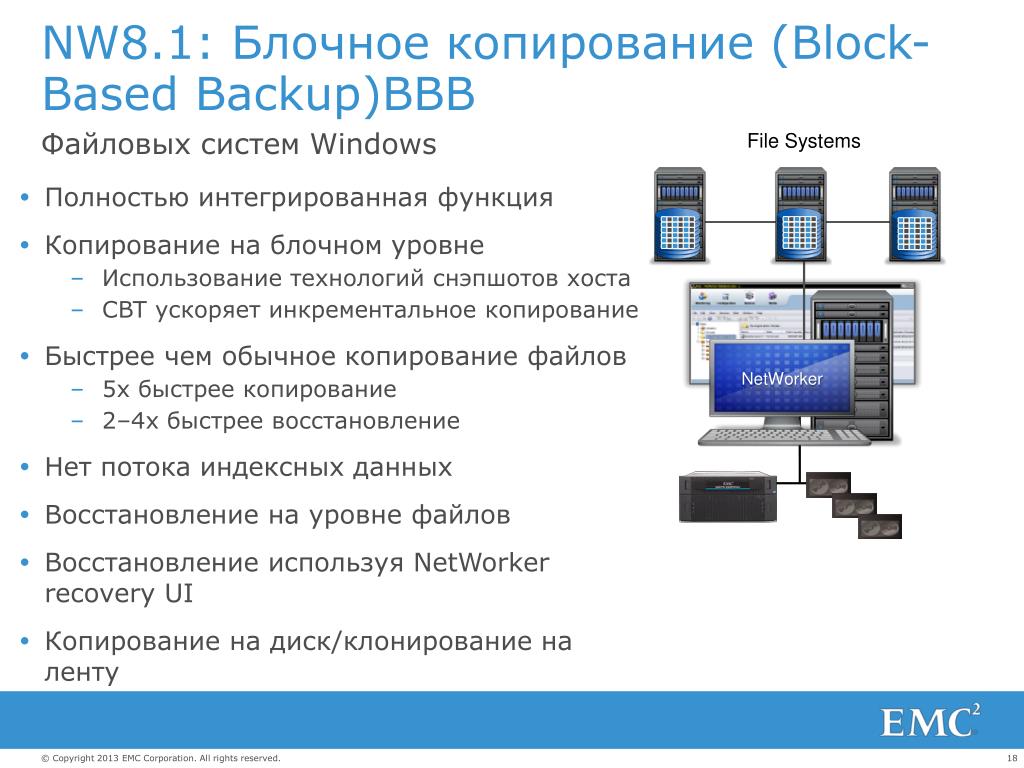

18. NW8.1: Блочное копирование (Block-Based Backup)BBB Файловых систем Windows File Systems • Полностью интегрированная функция • Копирование на блочном уровне • Использование технологий снэпшотов хоста • CBT ускоряет инкрементальное копирование • Быстрее чем обычное копирование файлов • 5x быстрее копирование • 2–4x быстрее восстановление • Нет потока индексных данных • Восстановление на уровне файлов • Восстановление используя NetWorker recovery UI • Копирование на диск/клонирование на ленту NetWorker

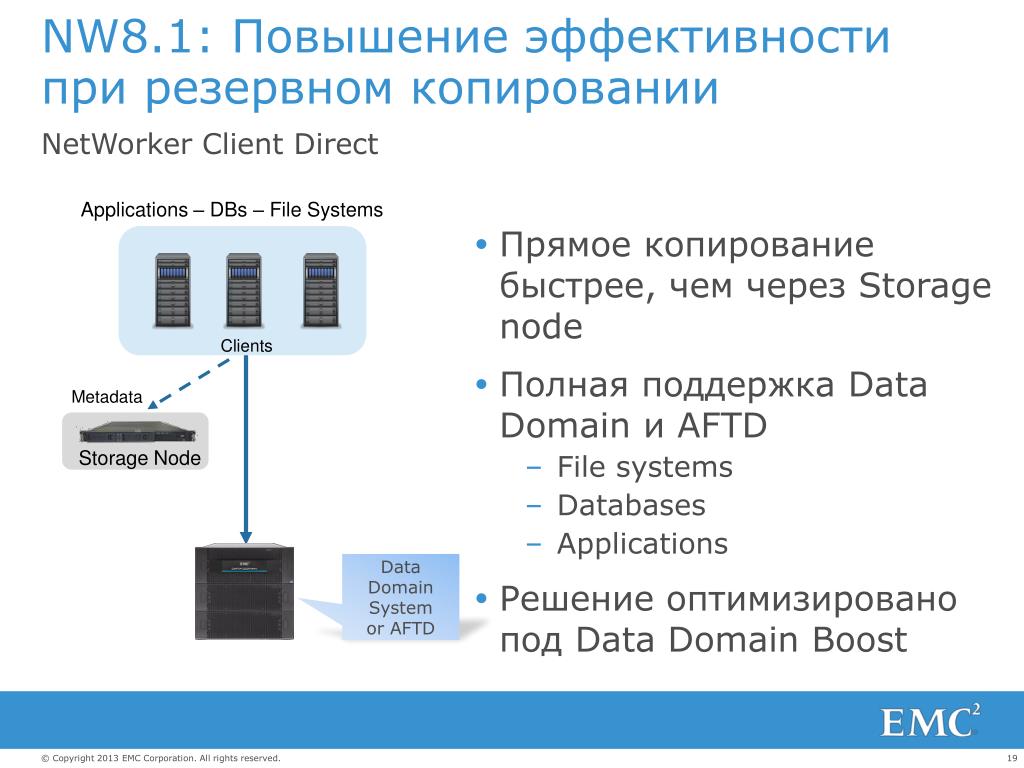

19. NW8.1: Повышение эффективности при резервном копировании NetWorker Client Direct Applications – DBs – File Systems • Прямое копирование быстрее, чем через Storage node • Полная поддержка Data Domain и AFTD • File systems • Databases • Applications • Решение оптимизировано под Data Domain Boost Clients Metadata Storage Node Data Domain System or AFTD

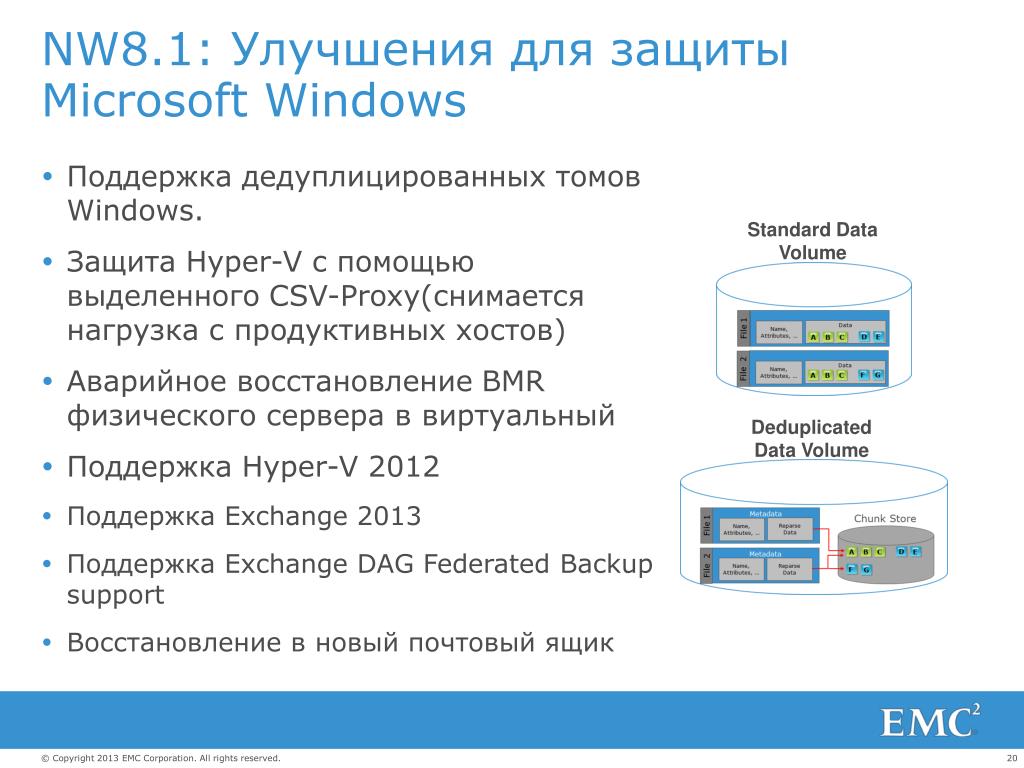

20. NW8.1: Улучшения для защиты Microsoft Windows • Поддержка дедуплицированных томов Windows. • Защита Hyper-V c помощью выделенного CSV-Proxy(снимается нагрузка с продуктивных хостов) • Аварийное восстановление BMR физического сервера в виртуальный • Поддержка Hyper-V 2012 • Поддержка Exchange 2013 • Поддержка Exchange DAG Federated Backup support • Восстановление в новый почтовый ящик Standard Data Volume Deduplicated Data Volume

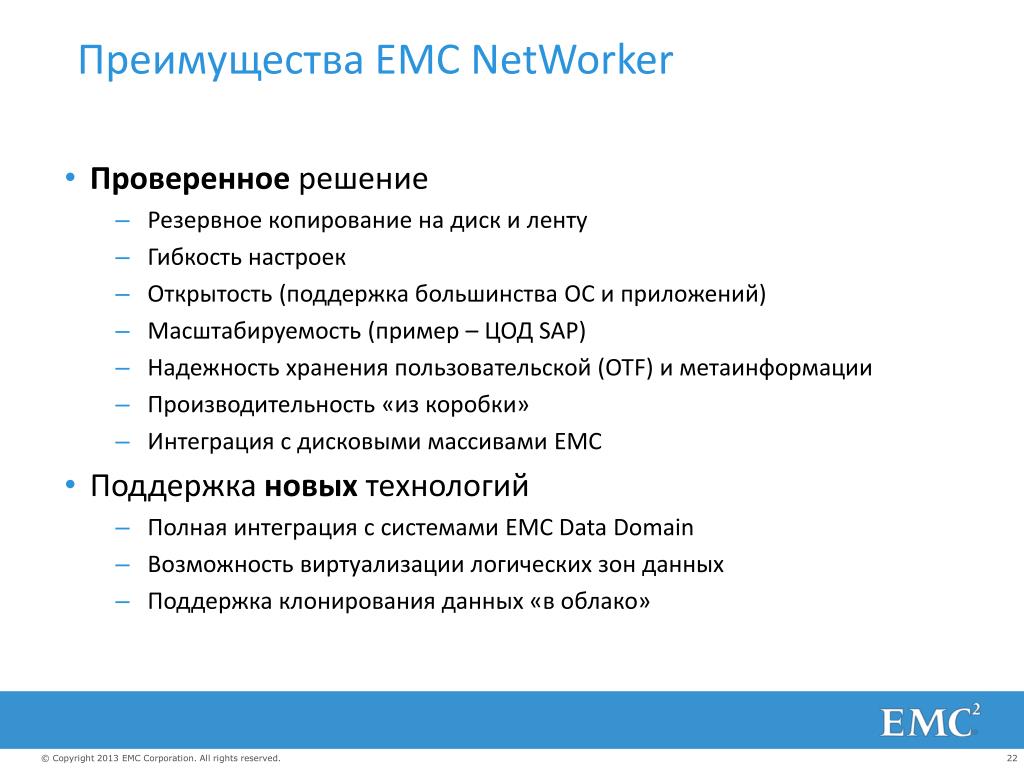

21. Преимущества EMC NetWorker • Проверенное решение • Резервное копирование на диск и ленту • Гибкость настроек • Открытость (поддержка большинства ОС и приложений) • Масштабируемость (пример – ЦОД SAP) • Надежность хранения пользовательской (OTF) и метаинформации • Производительность«из коробки» • Интеграция с дисковыми массивами EMC • Поддержка новых технологий • Полная интеграция с системами EMC Data Domain • Возможность виртуализации логических зон данных • Поддержка клонирования данных «в облако»

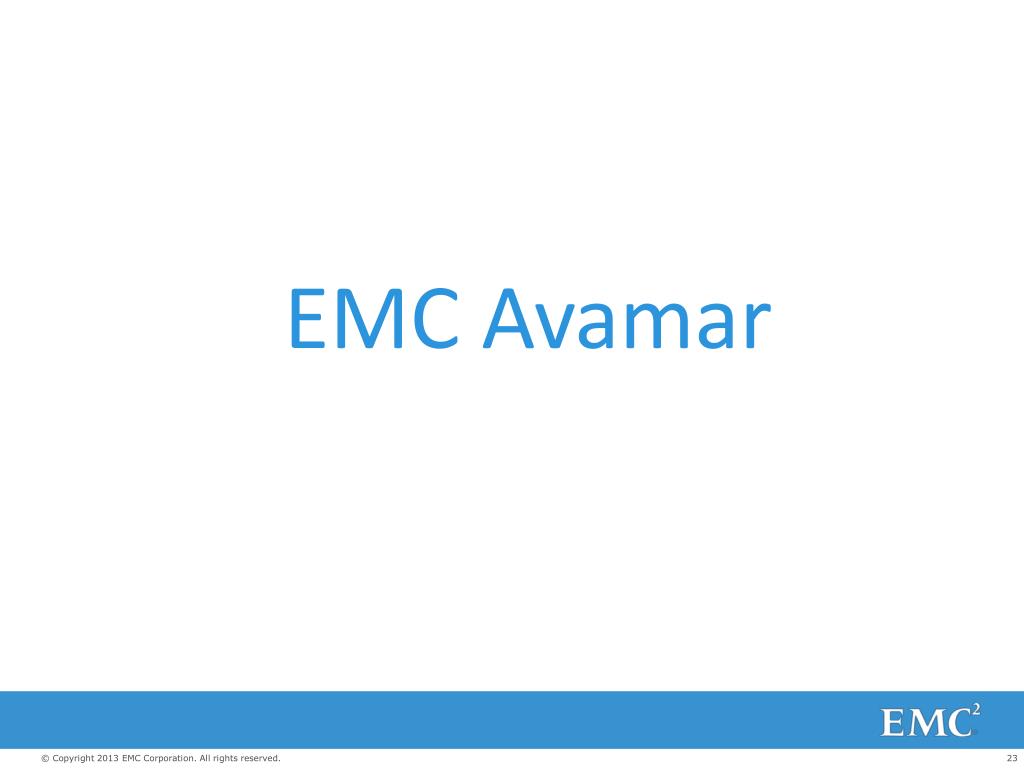

22. EMC Avamar

23. ЦОД Server A Server B Филиал Avamar Avamar Филиал Avamar Storage (data resides) Avamar Avamar Филиал Филиал EMC Avamar: оптимизированное резервное копирование на диск 1111010100110100 11110101001 1111010100110100 1111010100110100101010 Avamar

24. Д Г Г В В Б Б A A Центр обработки данных Удаленный узел 1 Удаленный узел 2 • Экземпляр-дубликат • Измененный экземпляр Данные уже сохранены в резервной копии, поэтому сохраняются только уникальные идентификаторы (20-байтовые указатели) Сервер Avamar Д Avamar: принцип работы • Первый экземпляр Выполняется резервное копирование только уникальных сегментов данных Новые сегменты данных обнаружены и сохранены в резервной копии

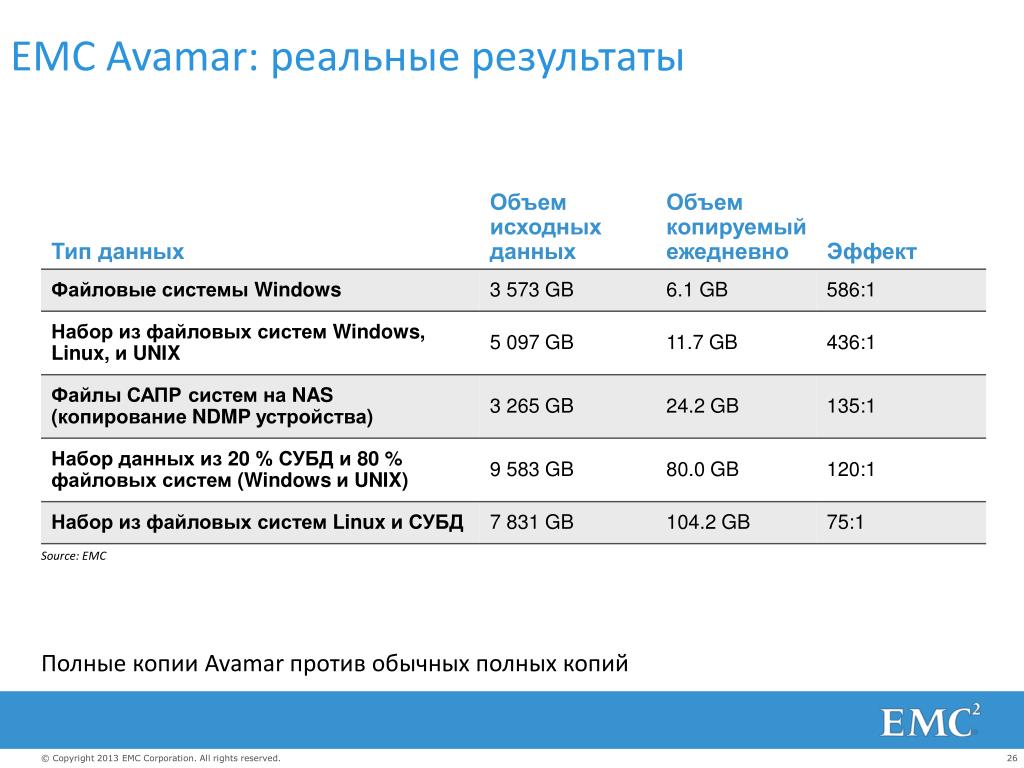

25. EMC Avamar: реальные результаты Source: EMC Полные копии Avamar противобычных полных копий

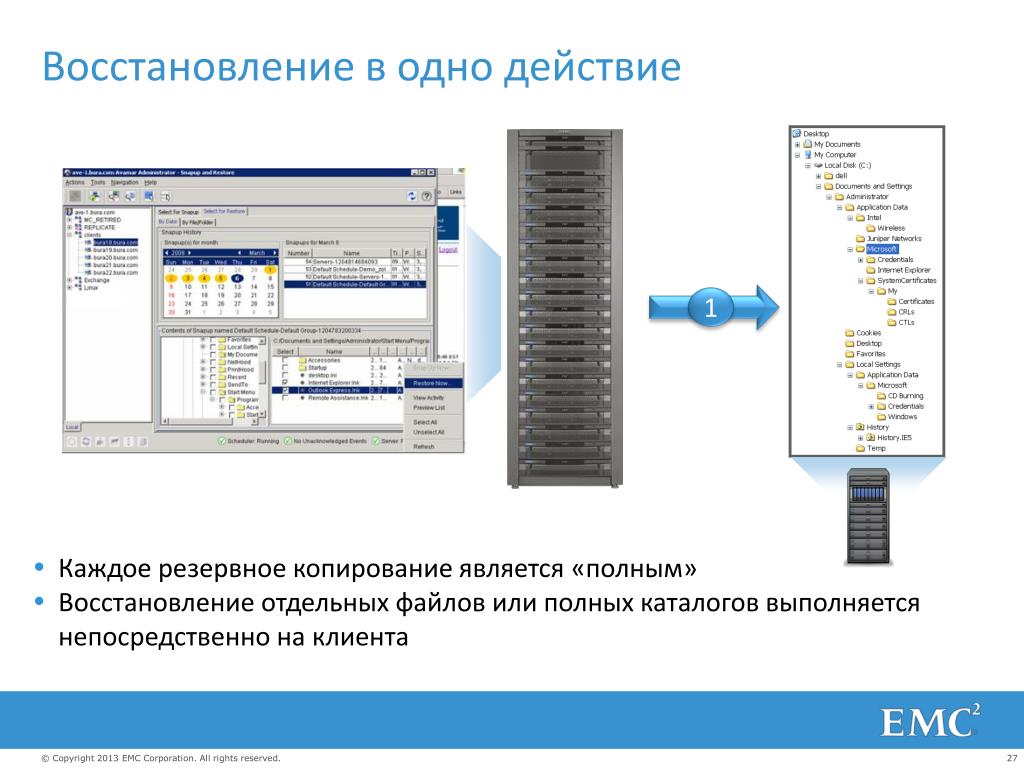

26. Восстановление в одно действие • Каждое резервное копирование является «полным» • Восстановление отдельных файлов или полных каталогов выполняется непосредственно на клиента 1

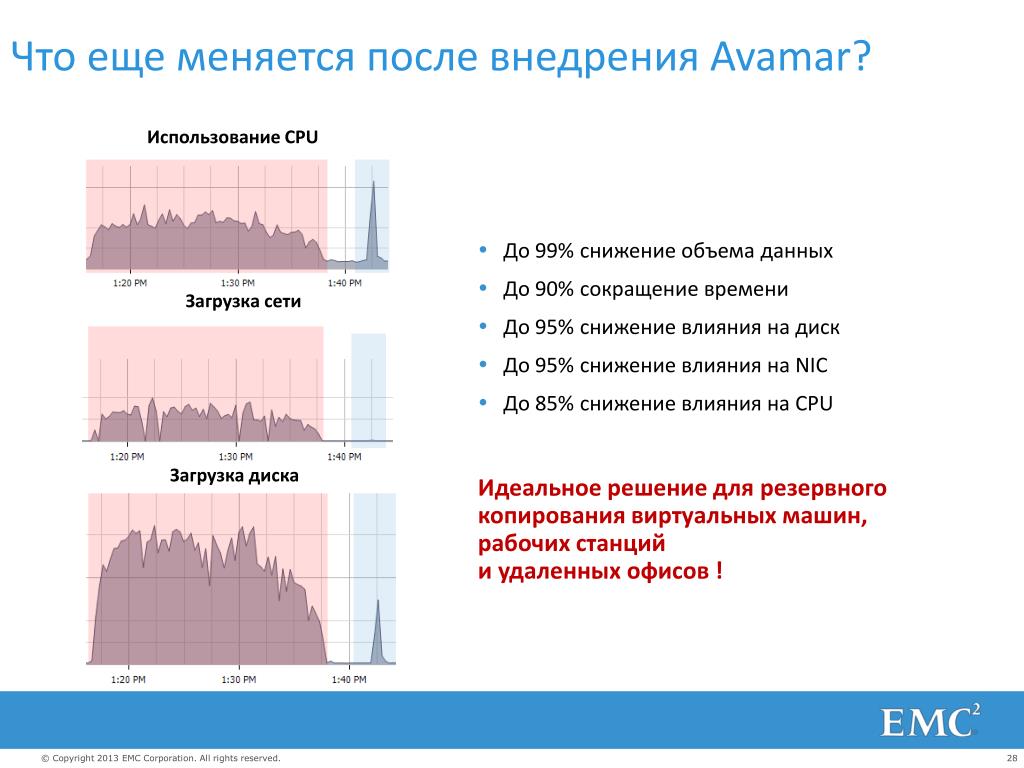

27. Что еще меняется после внедренияAvamar? Использование CPU Загрузка сети Загрузка диска • До 99% снижение объема данных • До 90% сокращение времени • До 95% снижение влияния на диск • До 95% снижение влияния на NIC • До85% снижение влияния на CPU • Идеальное решение для резервного копирования виртуальных машин,рабочих станцийи удаленных офисов !

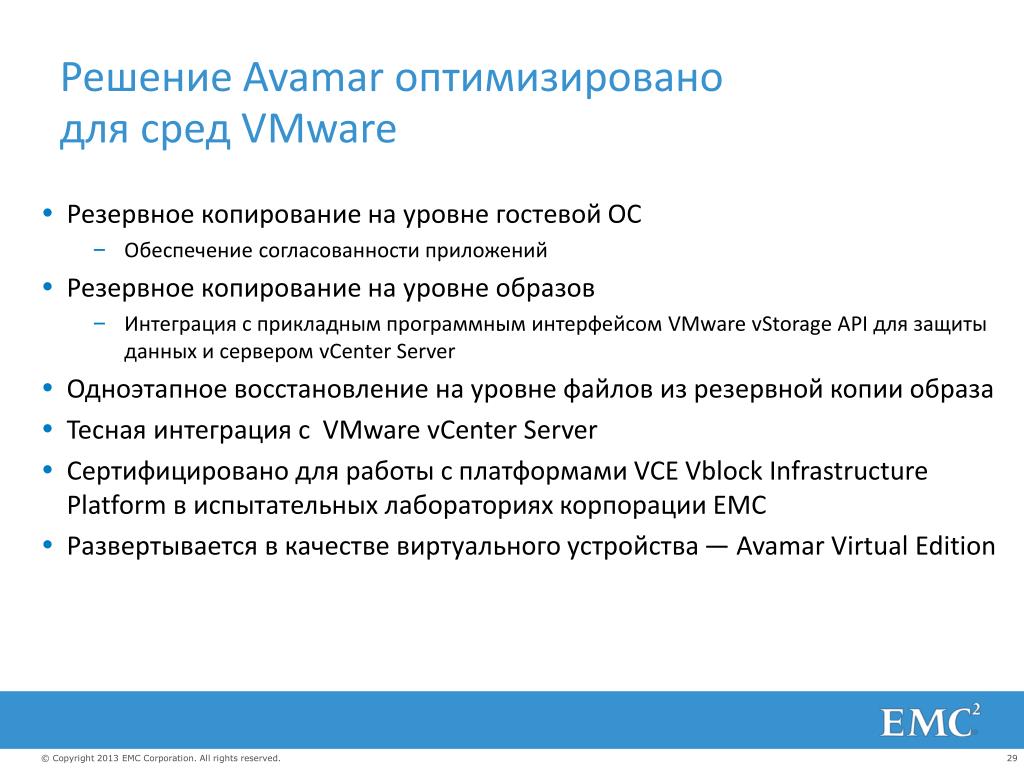

28. Решение Avamar оптимизированодля сред VMware • Резервное копирование на уровне гостевой ОС • Обеспечение согласованности приложений • Резервное копирование на уровне образов • Интеграция с прикладным программным интерфейсом VMware vStorage API для защиты данных и сервером vCenter Server • Одноэтапное восстановление на уровне файлов из резервной копии образа • Тесная интеграция с VMware vCenter Server • Сертифицировано для работы сплатформами VCE Vblock Infrastructure Platform в испытательных лабораториях корпорации EMC • Развертывается в качестве виртуального устройства — Avamar Virtual Edition

29. Быстрое резервное копирование Быстрее и надежнее Коэффициент использования ЦП на прокси-сервере ВМ для резервного копирования образов • При традиционном резервном копированииЦП используется на 80 % в течение двух минут • При отслеживании измененных блоков обрабатываются только измененные блоки При использовании решения Avamar ЦП используется только на 10 % в течение нескольких секунд 1. 2. 80 70 60 50 40 30 20 10 0 Использование ЦП в %

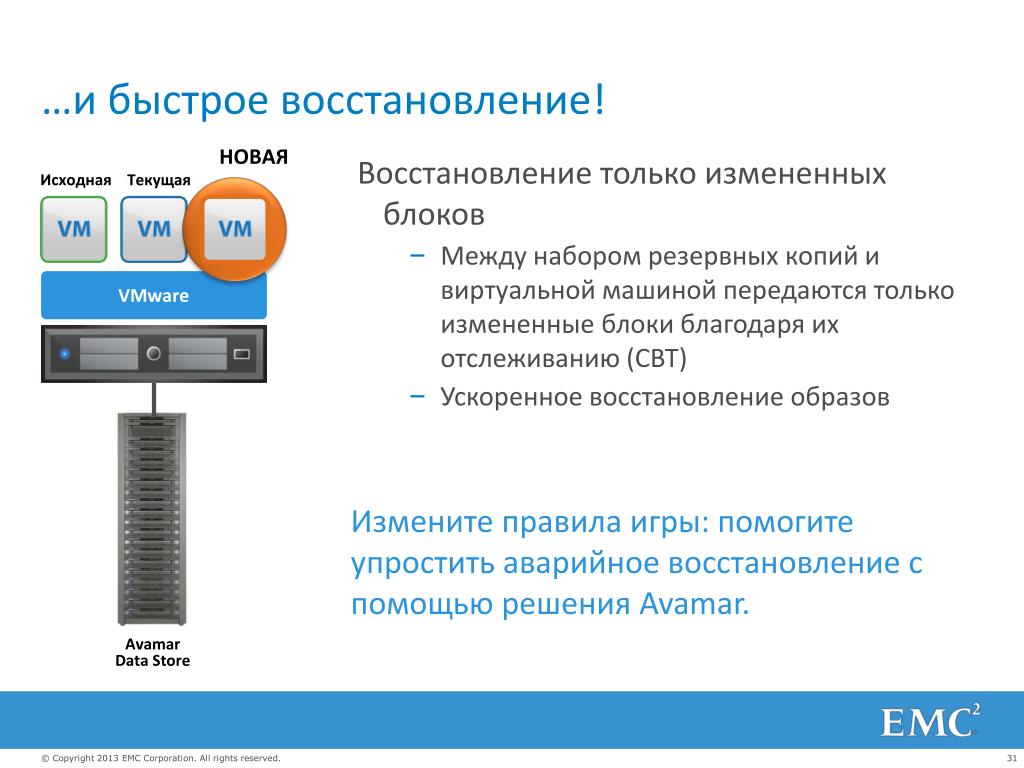

30. …и быстрое восстановление! НОВАЯ Восстановление только измененных блоков • Между набором резервных копий и виртуальной машиной передаются только измененные блоки благодаря их отслеживанию (CBT) • Ускоренное восстановление образов Исходная Текущая VMware Измените правила игры: помогите упростить аварийное восстановление с помощью решения Avamar. Avamar Data Store

31. Avamar для удаленных офисов Используйте существующую полосу пропускания сети WAN • Крупные удаленные офисы со строгими соглашениями об уровне обслуживания в отношении восстановления могут развернуть одноузловой сервер Avamar или AVE • Небольшим удаленным офисам нужно просто развернуть агенты Avamar на серверах (клиентах) Непосредственно на одноузловой локальный сервер или AVE Репликация в основную систему хранения данных КРУПНЫЙ УДАЛЕННЫЙ ОФИС Непосредственно в Avamar Data Store в центре обработки данных НЕБОЛЬШОЙ УДАЛЕННЫЙ ОФИС

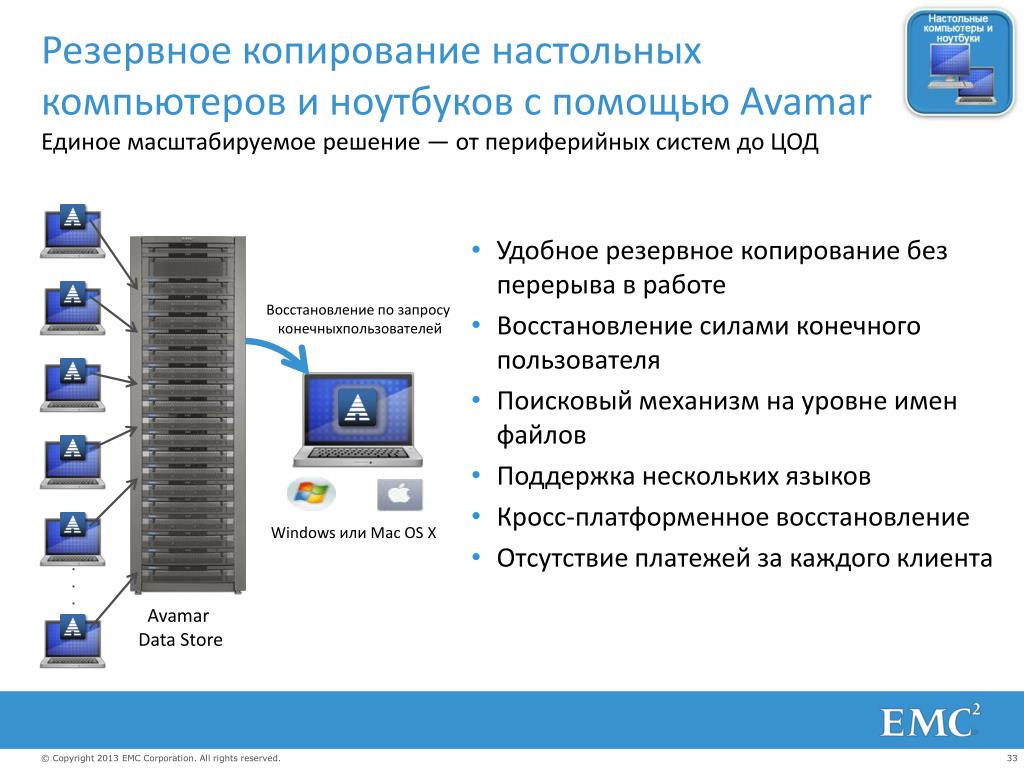

32. Резервное копирование настольныхкомпьютеров и ноутбуков с помощью Avamar Единое масштабируемое решение — от периферийных систем до ЦОД • Удобное резервное копирование без перерыва в работе • Восстановление силами конечного пользователя • Поисковый механизм на уровне имен файлов • Поддержка нескольких языков • Кросс-платформенное восстановление • Отсутствие платежей за каждого клиента Восстановление по запросу конечныхпользователей Windows или Mac OS X . . . Avamar Data Store

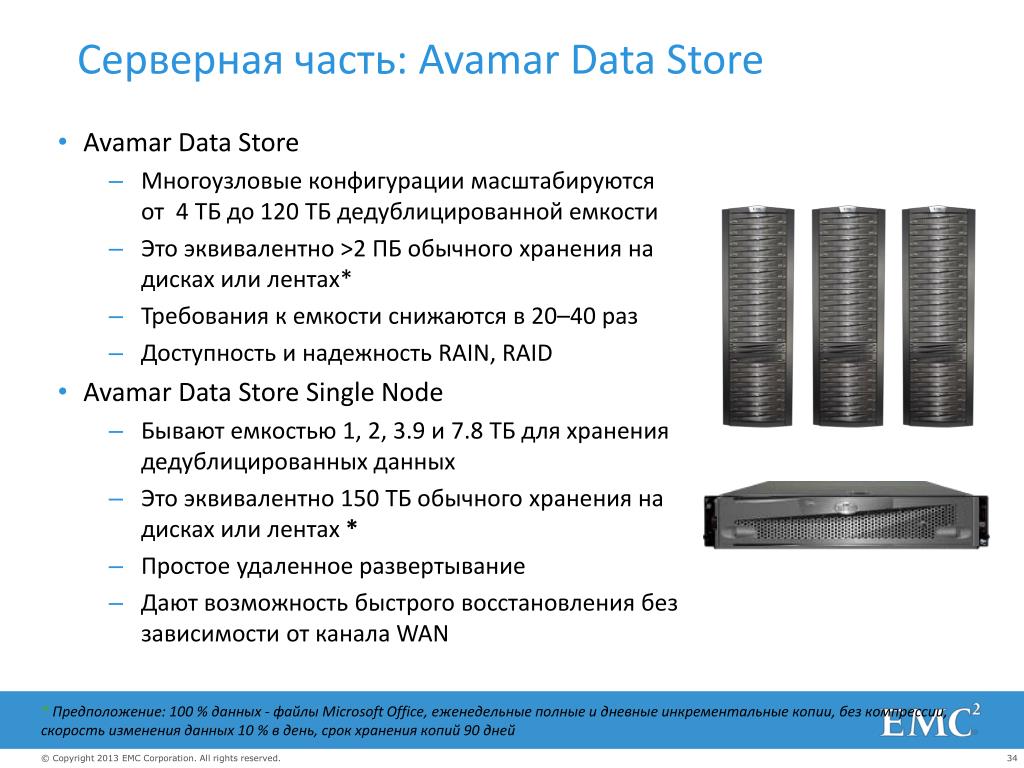

33. Серверная часть: Avamar Data Store • Avamar Data Store • Многоузловые конфигурации масштабируются от 4 ТБдо 120 ТБдедублицированной емкости • Это эквивалентно >2ПБобычного хранения на дисках или лентах* • Требования к емкости снижаются в 20–40 раз • Доступность и надежность RAIN, RAID • Avamar Data Store Single Node • Бываютемкостью 1,2, 3.9 и 7.8ТБдля хранения дедублицированных данных • Это эквивалентно150 ТБобычного хранения на дисках или лентах* • Простое удаленное развертывание • Дают возможность быстрого восстановления без зависимости от канала WAN * Предположение: 100 % данных - файлы Microsoft Office, еженедельные полные и дневные инкрементальные копии, без компрессии, скорость изменения данных 10 % в день, срок хранения копий 90 дней

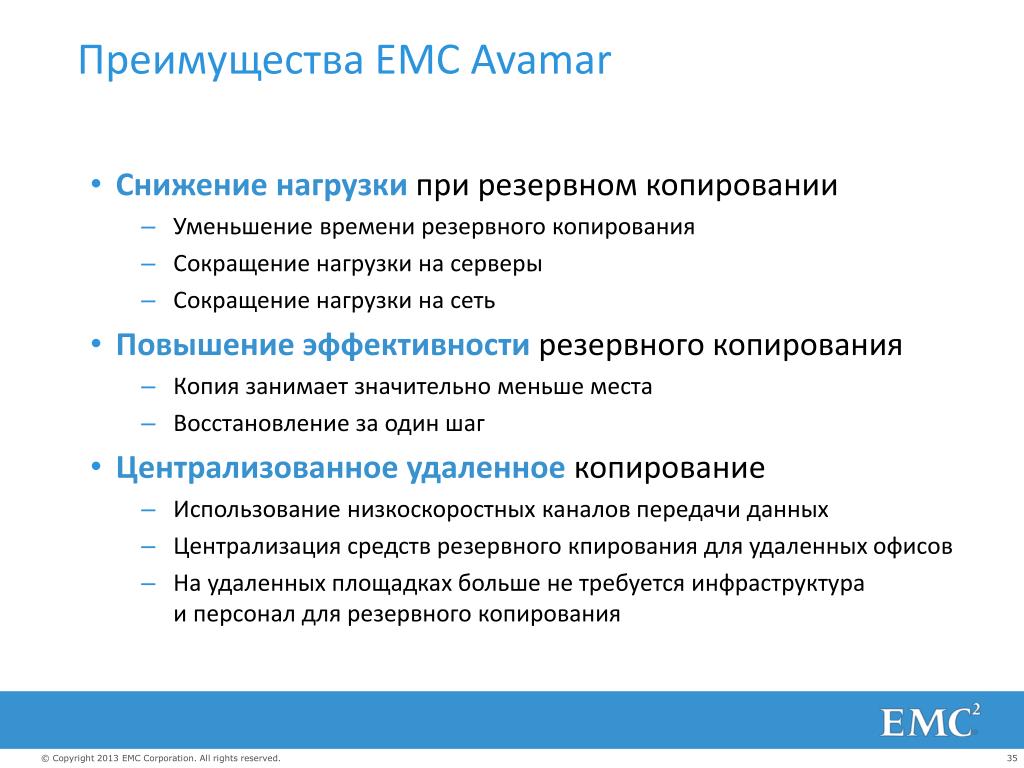

34. Преимущества EMC Avamar • Снижение нагрузки при резервном копировании • Уменьшение времени резервного копирования • Сокращение нагрузки на серверы • Сокращение нагрузки на сеть • Повышение эффективности резервного копирования • Копия занимает значительно меньше места • Восстановление за один шаг • Централизованное удаленное копирование • Использование низкоскоростных каналов передачи данных • Централизация средств резервного кпирования для удаленных офисов • На удаленных площадках больше не требуется инфраструктураи персонал для резервного копирования
