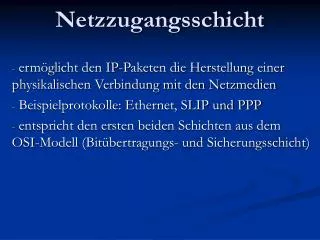

Netzzugangsschicht. ermöglicht den IP-Paketen die Herstellung einer physikalischen Verbindung mit den Netzmedien Beispielprotokolle: Ethernet, SLIP und PPP entspricht den ersten beiden Schichten aus dem OSI-Modell (Bitübertragungs- und Sicherungsschicht). TCP/IP-Modell. OSI-Modell.
E N D
Netzzugangsschicht ermöglicht den IP-Paketen die Herstellung einer physikalischen Verbindung mit den Netzmedien Beispielprotokolle: Ethernet, SLIP und PPP entspricht den ersten beiden Schichten aus dem OSI-Modell (Bitübertragungs- und Sicherungsschicht)
TCP/IP-Modell OSI-Modell OSI- vs. TCP/IP-Modell
Router verbindet zwei Netzwerke Architektur des Internets
Router verbindet lokale und entfernte Netze Architektur des Internets Einige Verbindungsverfahren eines Routers: • Statisches Routing • Dynamisches Routing
Das Internet Architektur des Internets
Übersicht Aufbau Adressierung IP - Klassen Private- / Reservierte – Adressen Suppernetting / Subnetting Übungsaufgaben Unterschiede: IPv4 / IPv6 IP-Adresse
11000000. 10101000. 00000000. 00011001 32 Bit IP-Adresse Binäres Oktett Dezimale Punktnotation
IP-Adresse Voraussetzungen • Einzigartigkeit • Gültigkeit Aufteilung in Host- und Netz-Anteile IPv4-Adressierung IP IP binär Netzmaske Maske binär Netzanteil Hostanteil
IP-Adresse IPv4-Klassen
IP-Adresse Private Adressen
IP IP binär Netzmaske 192. 168. 0. 25 11000000 10101000 00000000 00011001 11111111 11111111 11111111 0 Netzadresse 192. 168. 0. 0 Broadcast 192. 168. 0. 255 • Netzadresse (Die niedrigste Adresse im aktuellen IP-Netz) IP-Adresse Reservierte Adressen – dürfen von Hosts nicht verwendet werden • Broadcast (Die höchste Adresse im aktuellen IP-Netz)
IP-Adresse Netzmaske Netzadresse Maske binär Adresse binär 254 Hosts im Bereich von 192.168.0.1 – 192.168.0.254 Supernetting (Zusammenfassung) Bei Supernetting werden mehrere Netzadressen zusammengefasst Netzanteil Hostanteil 1791 Hosts im Bereich der Netzadresse 192.168.0.0 von 192.168.0.1 – 192.168.7.254 Netzmaske Netzadresse
IP-Adresse Netzmaske Netzadresse Maske binär Adresse binär 254 Hosts im Bereich von 192.168.0.1 – 192.168.0.254 Subnetting (Unterteilung) Bei Subnetting wird eine Netzadresse in mehrere Subnetze aufgeteilt 62 Hosts in jeweils 4 Subnetzen (Am Beispiel der Netzadresse 192.168.0.0 liegen die Hosts im Bereich 192.168.0.1 – 192.168.0.62) Netzanteil Hostanteil Netzmaske Netzadresse
IP-Adresse Netzmaske Netzadresse Maske binär Adresse binär Netz in vier Bereiche aufteilen: neue Netzmaske Beispiel Subnetting:
IP-Adresse • CIDR wurde 1993 entwickelt und beschreibt ein Verfahren zur effizienteren Nutzung des IP-Raumes • CIDR reduziert die Größe der Routing Tabellen • Es entfällt die Unterscheidung zwischen Supernetting und Subnetting Beispiel 1: Die IP 192.168.0.34 mit Netzmaske 255.255.255.0 ergibt 192.168.9.34/24 Die 24 steht für die 24 Einsen in der Netzmaske Supernetting und Subnetting werden CIDR Beispiel 2 (mit Subnetting): Die IP 192.168.0.34 mit Netzmaske 255.255.255.248 ergibt 192.168.9.34/29 Auch hier steht die 29 für 29 Einsen in der Netzmaske
IP-Adresse Aufgabe 1: Die Beispielfirma GmbH & Co. KG benutzt ein B-Netz mit der Netzadresse 172.16.0.0 und der Subnetzmaske 255.255.0.0 (In einem B-Netz könnten ca. 65.000 Hosts adressiert werden). Diese Hosts müssen in mindestens 21 Teilnetze aufgeteilt werden. Welche Netzmaske muss bei der Konfiguration von PCs verwendet werden? Beispielaufgaben Aufgabe 2: Ein Admin der Beispielzweifirma GmbH & Co. KG richtet das Netzwerk auf einem PC ein. Der Admin kennt die IP-Adresse (192.168.118.15) und die Netzmaske (255.255.240.0) und braucht, um sich mit dem Fileserver zu verbinden, die IP Adresse des Netzrouters. Welche IP hat der Router? (Für Router wird in der Firma immer die höchst mögliche IP benutzt)
Fragmentierung • Broadcast • IP Header • Header Prüfsumme • MTU • TTL • Konfiguration (Local-Link) IPv4 vs. IPv6
