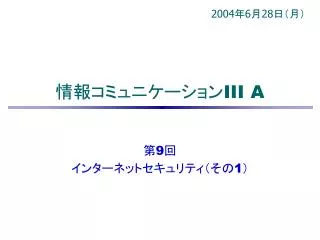

  1. 2004年6月28日(月) 情報コミュニケーションIII A 第9回 インターネットセキュリティ(その1)

  2. 前回の演習の解答例 Internet リビング 192.168.1.1 子供部屋 192.168.1.5 192.168.1.4 192.168.1.2 192.168.1.3

  3. 今回の講義の内容 • LAN構築演習2 • 学内LAN,サーバ紹介(映像で) • インターネットセキュリティ  ーインターネット通信における危険、脅威ー • 盗聴、改ざん • 不正侵入(なりすまし) • <来週>システム攻撃(DoS ...) • <来週>コンピュータウイルス • これらを防ぐ手段 • 暗号化通信、認証 • <来週>ファイアウォール(フィルタリング、アクセス制御) • <来週>侵入検知システム

  4. IPアドレスのしくみ • IPアドレス(32ビットの2進数) • 「ネットワーク部」と「ホスト部」に分かれる • 「ネットマスク」     IPアドレスのネットワーク部の長さを表すもの      ネットワーク部のビットを全て 1 にしたもの 同じネットワークで端末毎に値が異なる 192.168.1.0 / 24 ネットマスク長    (2進数で並ぶ1の数) ネットワークアドレス 192   .  168   .   1    .   10 IPアドレス 11000000 10110000 0000000100001010 11111111 11111111 11111111 00000000 ネットマスク AND をとると 11000000 10110000 0000000100000000 ネットワークアドレス 192   .  168   .   1    .   0 / 24

  5. IPアドレスの割り当て • 192.168.1.0 / 26 • 202.255.229.0 / 24 ホスト部 ネットワーク部 11000000 10110000 0000000110000000 ネットワークアドレス 11111111 11111111 1111111111000000 ネットマスク 11000000 10110000 0000000110000001 1~62まで ~ 11000000 10110000 0000000110111110 同じネットワーク(LAN)で端末ごとに値が変わる 11001010 11111111 1110010100000000 11111111 11111111 1111111100000000 11001010 11111111 1110010100000001 ~ 1~254まで 11001010 11111111 1110010111111110

  6. IPアドレスの割り当て 192.168.1.0 / 26 202.255.229.0 / 24 202.255.229.1 192.168.1.1 202.255.229.2 192.168.1.2 :: :: 202.255.229.254 192.168.1.62 同じネットワーク内にいるので、ここまでは同じアドレス

  7. 実際のIPアドレスの決め方 • ルータ, サーバ計算機 • IPアドレスが定まっていないと都合が悪い ⇒IPアドレスを固定で決める • 使えるアドレスの最初や最後の方を使うことが多い • 192.168.1.1, 192.168.1.254 など • クライアント計算機 • IPアドレスは変わってもかまわない ⇒IPアドレスを動的に割り当ててもらう • DHCP(Dynamic Host Configuration Protocol) • 割り当てる範囲を指定できる(例192.168.1.10 ~ 192.168.1.100) • 自分でIPアドレスの設定を行う必要がないので設定が楽

  8. 家庭LAN を組むには? • 対外接続(サービス)をどうするか? • ダイアルアップ(電話回線) ← 昔の主流 • 常時接続 • ISDN, ADSL (フレッツなど、最近の主流) • FTTH (光ファイバを引き込む)⇒最近のマンションなど                          将来の主流?  • 必要な機器は? • モデム(最近はハブ、ルータ機能を兼ねる製品も多い) • ハブ(ISDN、ADSLモデムと接続 ⇒ 接続機器を増やせる) • ネットワークインターフェース(イーサネットカード) • 無線LAN関係

  9. 更なる応用として • 家庭で各種(Web、メール)サーバを運用 • 個人でドメインを取得 ⇒ hogehoge.net とか • グローバルIPアドレスを取得 ← プロバイダなどから • サーバ機器の用意(普通のパソコンでも十分) • DNS などの各種サーバ設定 • セキュリティ対策 • 常時接続 ← いつ、どこからでも自分の端末が狙われる可能性があり • 一歩間違えると、犯罪や裁判沙汰にも?    ⇒ このあたりはセキュリティの話題で

  10. 家庭LANと建物規模のLANの違い • 物理的な接続は基本的にやり方は同じ • 配線の距離 • 接続機器のグレード(ハブ ⇒ 高機能なルータ) • 各種設定が多い • DNS、ルーティングなど…(接続台数が膨大) • 利用者の要望も膨大 • セキュリティ対策 • 使用している人が多い ⇒ イタズラする人も多い

  11. インターネット上の脅威 • インターネット上の通信 • 基本的に誰でも見れる • 世界中の計算機に双方向でアクセス可能 • 便利な反面、さまざまな脅威が潜んでいる • インターネットセキュリティの問題 • ここ数年でインターネットが膨大 • セキュリティ関連の被害も一層深刻化

  12. インシデント(不正アクセスなど)報告件数の推移インシデント(不正アクセスなど)報告件数の推移 JPCERT(www.jpcert.or.jp) 報告(3ヶ月毎) 2000年1~3月

  13. ネットワークを流れるデータが晒される危険 • 盗聴 • 通信中のデータの覗き見する行為 • 個人情報 (クレジットカード番号、住所、電話番号) • パスワード(ログイン、メール受信も含む) 覗き見(盗聴)

  14. 書き換える(改竄) ネットワークを流れるデータが晒される危険 • 通信内容の改竄(かいざん) • 通信中のデータを書き換える行為 • 送信者の意図と異なったデータに

  15. 組織のシステムが晒されている危険 • なりすまし、不正侵入 • 利用者になりすまし、他人のシステムを利用 • 盗聴で得られたパスワードを利用して侵入 • データの改竄 ⇒ ホームページ改竄の被害も急増 • 偽装メール(送信者、受信者を偽る) • データやシステムの破壊が目的 • 単なるいたずらのケースも多数

  16. セキュリティ問題に対する対応状況 • 数年前・・・ • それほどインターネット利用者は多くなかった • 主に研究目的での利用 • 大規模システムのサーバなどが攻撃対象 • 台数が少ないので、システム管理者が攻撃に備える準備を 十分に行うことができた • 現在では・・・ • インターネット利用者が急増 • 常時接続の普及(今や、一般家庭にも浸透) • いつでも、誰でも、どこでも攻撃が可能 • 大規模システムに限らず、一般家庭のコンピュータも対象 • 情報漏洩の被害が急増 • 大手プロバイダ、通販会社などの顧客情報

  17. 情報漏洩の問題 • なぜ起こるのか? • ホームページの構造やシステムの初歩的な設定ミス • 初心者が無意識のまま被害にあうこともあり • 悪意を持ったクラッカーによる技術的要因 • システム上の欠陥(セキュリティホール)を発見し、    個人情報を盗み出す • 内部関係者による犯罪的行為 • 組織における情報管理が不十分 • 技術面よりも意識の低さが問題

  18. セキュリティ攻撃に対する防御 • 一般家庭のコンピュータも攻撃に備える必要 • 芋づる式に伝播するような攻撃が多い • 特にコンピュータウイルス • 攻撃されて被害を受けるのは自分だけではない • 踏み台にされて、あたかも自分が他人に攻撃していると 判断され、被害に対する責任問題が自分に来る • 盗聴、不正侵入などに対する防御の技術 • 通信路の暗号化 • ユーザ認証

  19. 暗号技術 • 盗聴からデータを保護する技術 • 他人に読み取られても解読不能な状態にする • 鍵と暗号化アルゴリズムにより暗号化する • 元の状態に戻す作業を復号という 平文 (暗号化したいデータ) 暗号文 (暗号化されたデータ) 送信 (これを他人が見ても 意味不明) 暗号化 復号 鍵

  20. 共通鍵暗号と公開鍵暗号 • データを暗号化する際には鍵の扱いが重要 • 鍵の扱い方により • 共通鍵暗号 • 公開鍵暗号 の二種類がある

  21. B 送信 暗号化 復号 鍵 共通鍵暗号方式 • 両者が共通の鍵(秘密鍵)を利用 • この鍵により暗号,復号を行う A

  22. 公開鍵暗号方式 • 公開鍵と秘密鍵の二つの鍵を利用 • 公開鍵で暗号化し,対応する秘密鍵で復号 • 公開鍵 • みんなに公開して誰でも見れる • 認証局(CA)に登録するのが普通 • 秘密鍵 • 人に見られてはいけない

  23. A B 秘密鍵で 復号 送信 公開鍵で 暗号化 公開鍵 CA CAから 鍵を取得 あらかじめ 登録 登録された Aの公開鍵 公開鍵暗号方式によるデータ送信 • 公開鍵で暗号化し、秘密鍵で復号する

  24. 公開鍵暗号の特徴 • 鍵の秘密配送が不要 • すでに公開されている公開鍵を利用すればよい • 管理する鍵が少ない • 前の例のAは一組の公開鍵と秘密鍵があればよい • 共通鍵暗号だと相手ごとに違う鍵が必要 • B用の秘密鍵、C用の秘密鍵・・・・・ • 電子メールでの利用 • PGP(Pretty Good Privacy) • S/MIME

  25. SSL (Secure Socket layer) • Netscape社が提唱したシステム • あらゆるTCP/IPの通信を暗号化 • WWWと組み合わせて使うことが多い • https: //...... と表記 • インターネットでの通信販売 • クレジットカード番号や住所など • SSLで通信中はブラウザに鍵マークがつく • メールソフトでも利用 • Outlook Express などが対応

  26. SSH(Secure SHell) • ホスト間の通信路の暗号化やホスト認証を行うプログラム(リモートシェル) • Telnet(rlogin), FTP での認証パスワード、     流れるデータが暗号化 • 主にUNIX で利用(Linux, BSD系では標準) • 最近はWindows Macでも • Windows: Teraterm+SSH, Cygwin(OpenSSH), Putty • Mac: MacSSH • ポートフォワーディングによるトンネリング • あるプロトコルのパケットを別のプロトコルでカプセル化 して外部から守る

  27. 課題 以下の項目について、メールで送信すること (〆切 7/4)   LAN構築演習2(ファイル名: jc3a2-k0xxxxx.ppt)   SSH を用いたアプリケーションに関する解説のWeb   ページを検索して、そのURLなど内容を簡単に説明 本日の講義に関する質問、コメント、苦情などを     メールで送信すること      送信先 : nishida-jc3a@s.osaka-gu.ac.jp 題名 : 0628 学生番号、名前を忘れずに
