Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

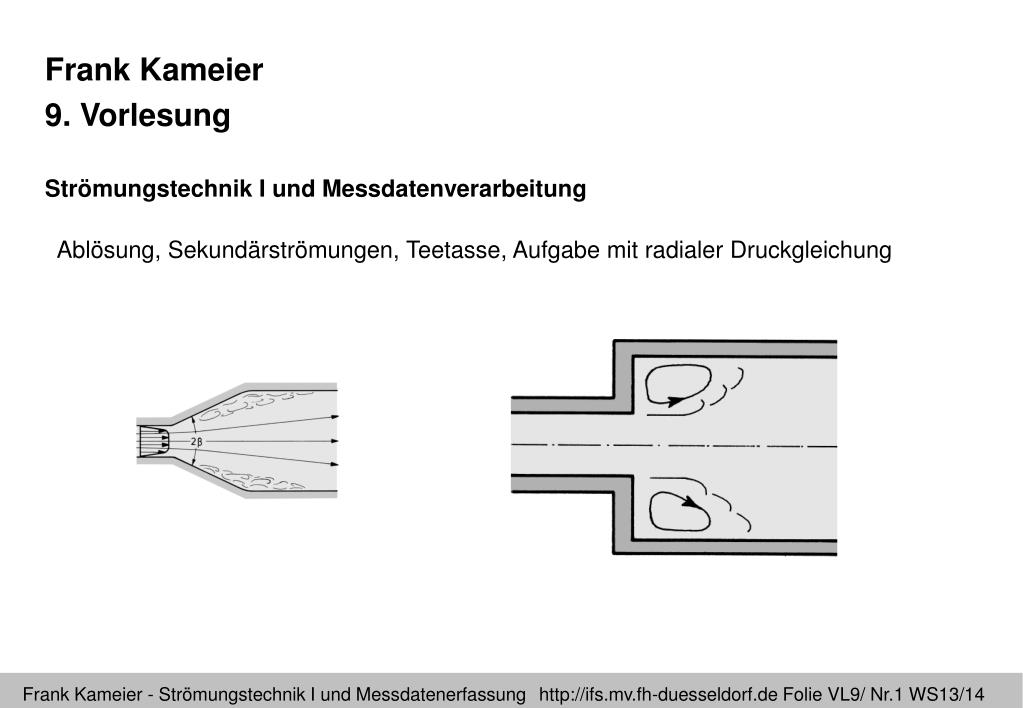

Frank Kameier

9. Vorlesung

Strömungstechnik I und Messdatenverarbeitung

Ablösung, Sekundärströmungen, Teetasse, Aufgabe mit radialer Druckgleichung


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

Sichtbarmachung in Wasser mit Tinte an einem kleinen Pumpenkreislauf


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

Numerische Simulation der Bahnlinien beim Atmen (ANSYS CFD-Simulation)

aus: ANSYS Advantage, Volume II, Issue I, 2008


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

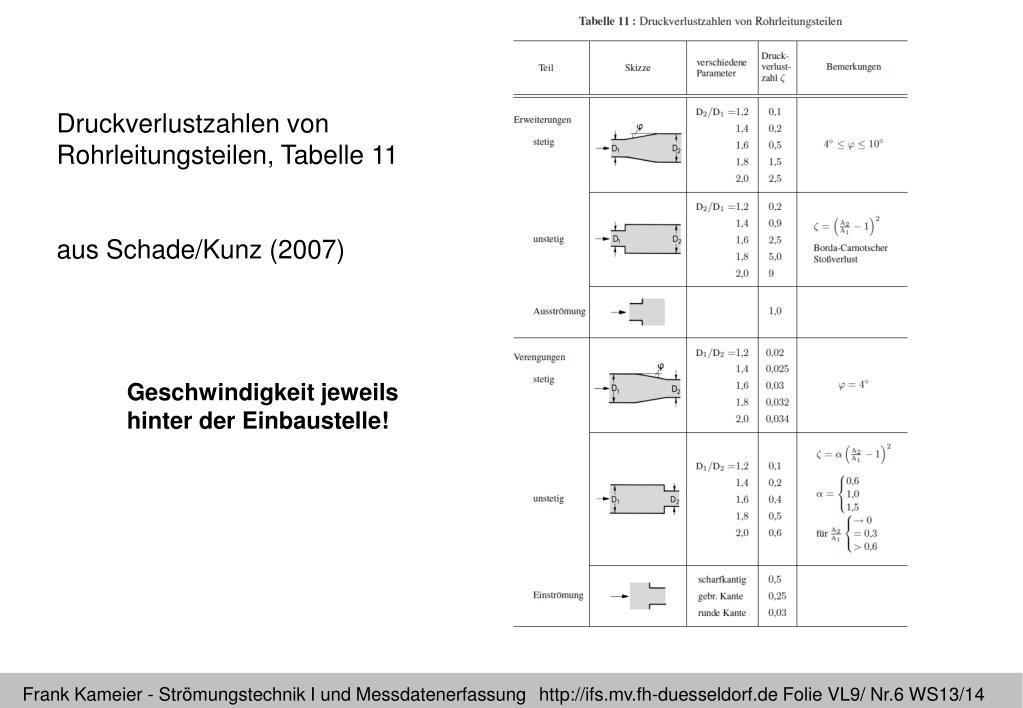

Druckverlustzahlen von Rohrleitungsteilen, Tabelle 11

aus Schade/Kunz (2007)

Geschwindigkeit jeweils hinter der Einbaustelle!


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

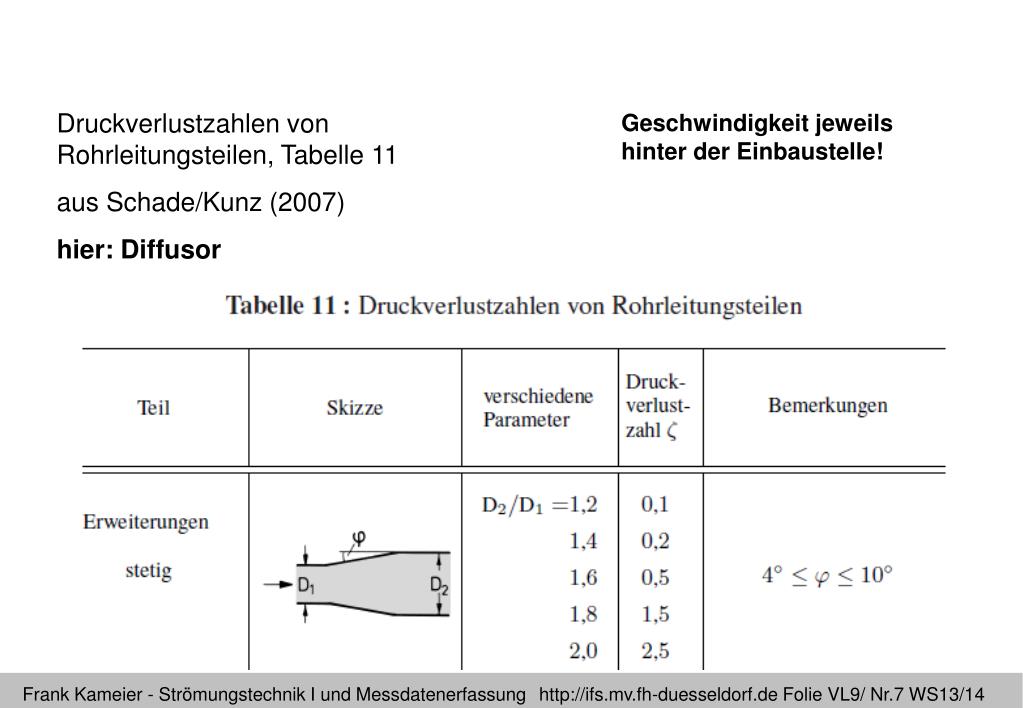

Druckverlustzahlen von Rohrleitungsteilen, Tabelle 11

aus Schade/Kunz (2007)

hier: Diffusor

Geschwindigkeit jeweils hinter der Einbaustelle!


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

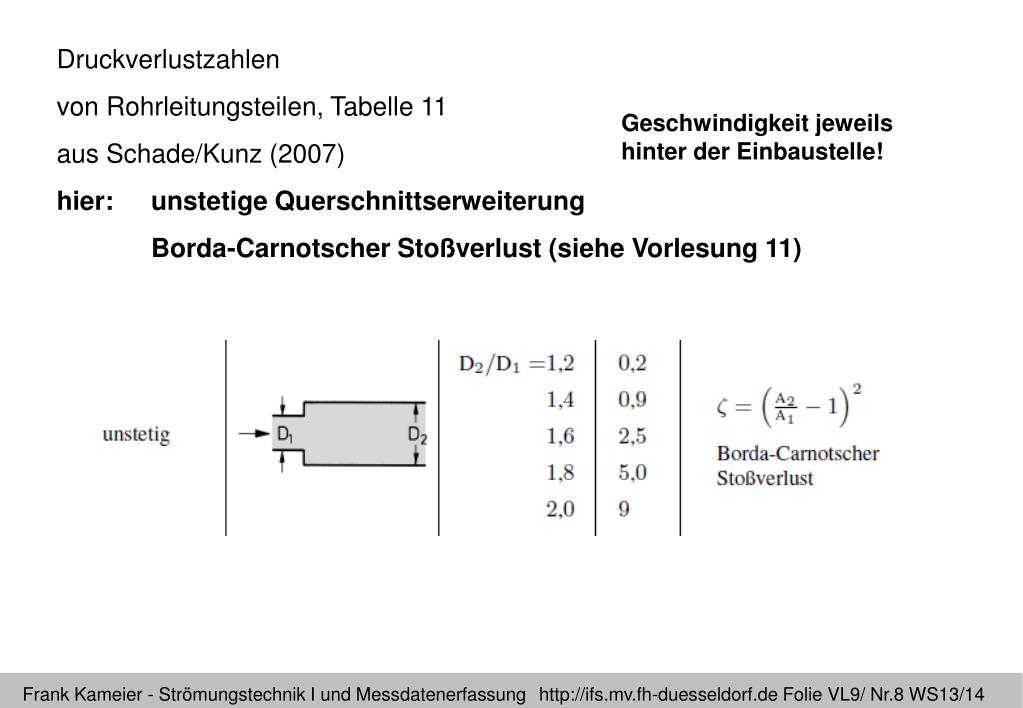

Druckverlustzahlen

von Rohrleitungsteilen, Tabelle 11

aus Schade/Kunz (2007)

hier: unstetige Querschnittserweiterung

Borda-Carnotscher Stoßverlust (siehe Vorlesung 11)

Geschwindigkeit jeweils hinter der Einbaustelle!


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

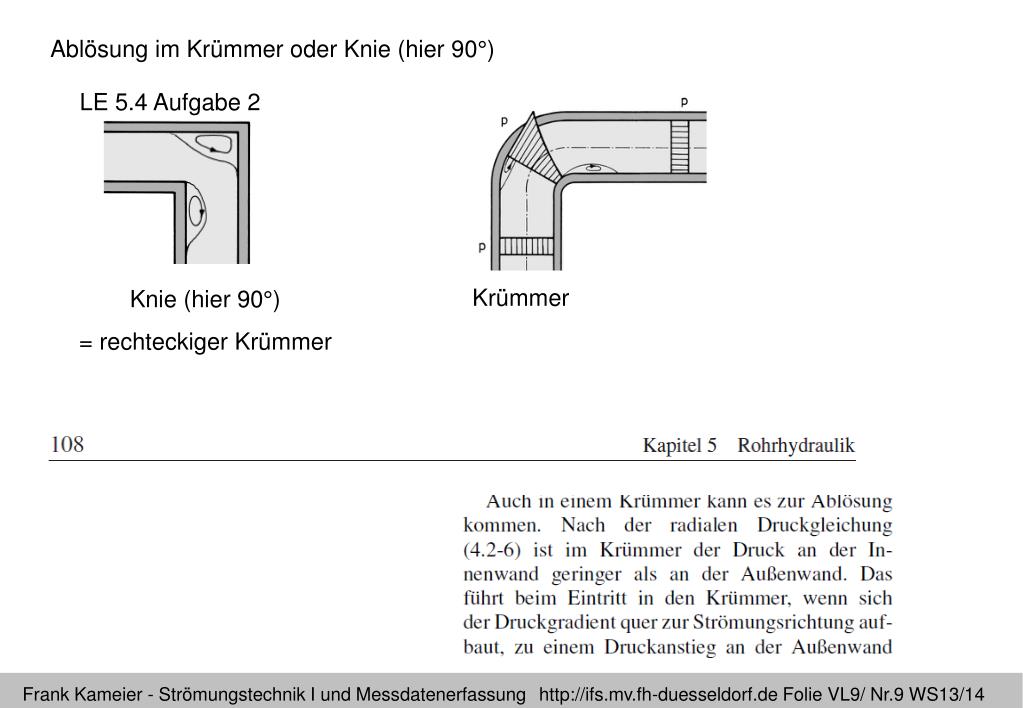

Ablösung im Krümmer oder Knie (hier 90°)

LE 5.4 Aufgabe 2

Krümmer

Knie (hier 90°)

= rechteckiger Krümmer


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

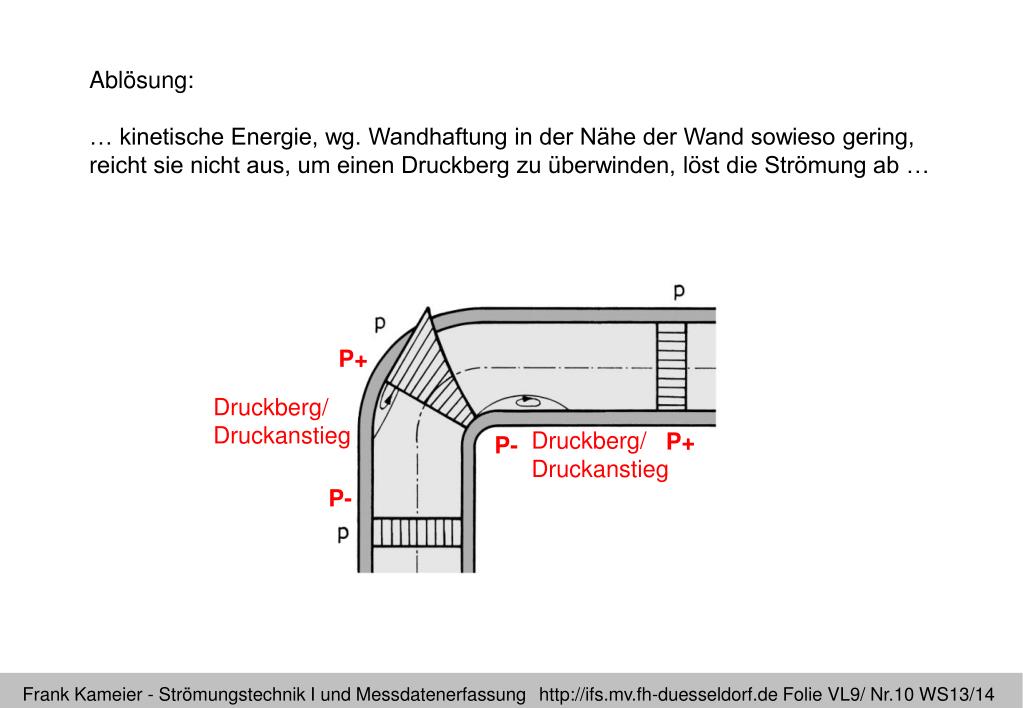

Ablösung:

… kinetische Energie, wg. Wandhaftung in der Nähe der Wand sowieso gering,

reicht sie nicht aus, um einen Druckberg zu überwinden, löst die Strömung ab …

P+

Druckberg/

Druckanstieg

Druckberg/

Druckanstieg

P+

P-

P-


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

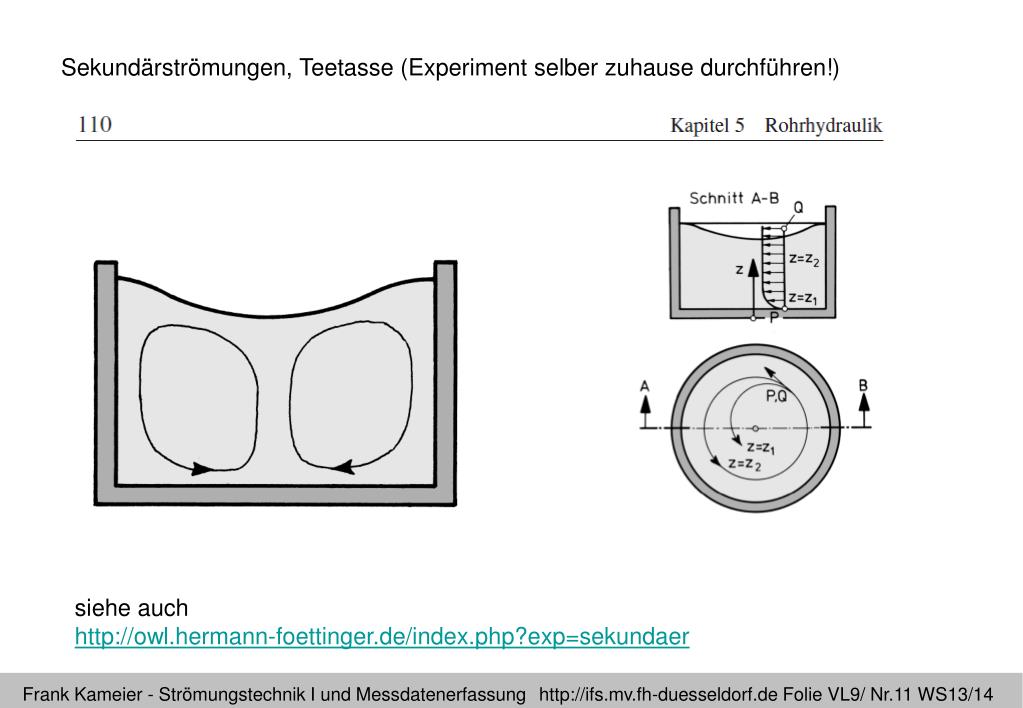

Sekundärströmungen, Teetasse (Experiment selber zuhause durchführen!)

siehe auch

http://owl.hermann-foettinger.de/index.php?exp=sekundaer


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

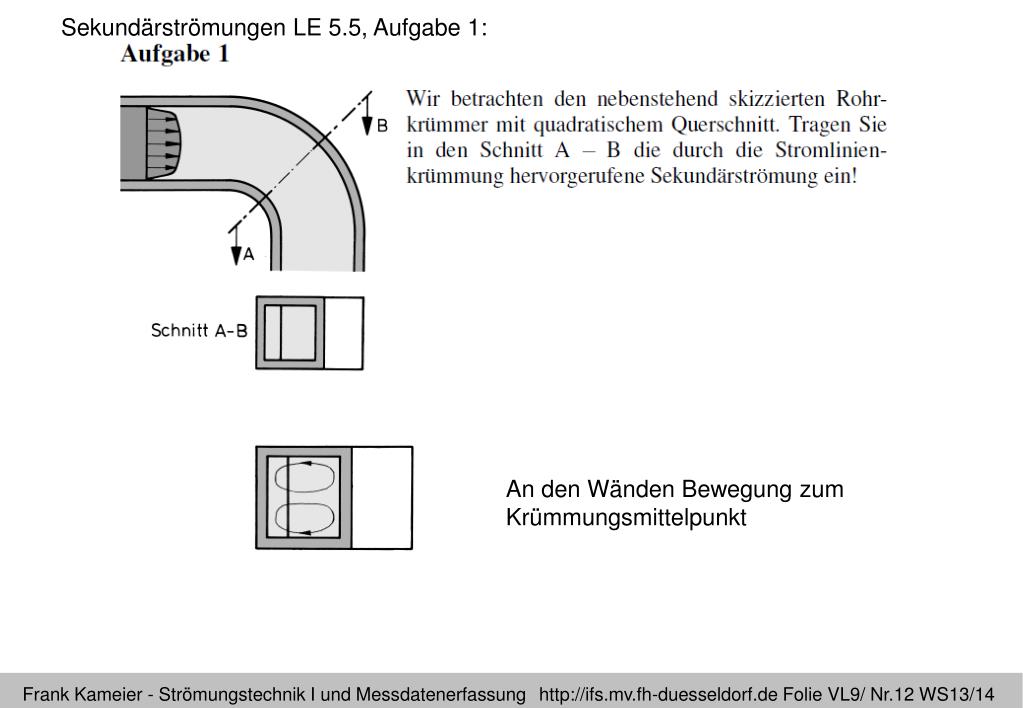

Sekundärströmungen LE 5.5, Aufgabe 1:

An den Wänden Bewegung zum

Krümmungsmittelpunkt


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

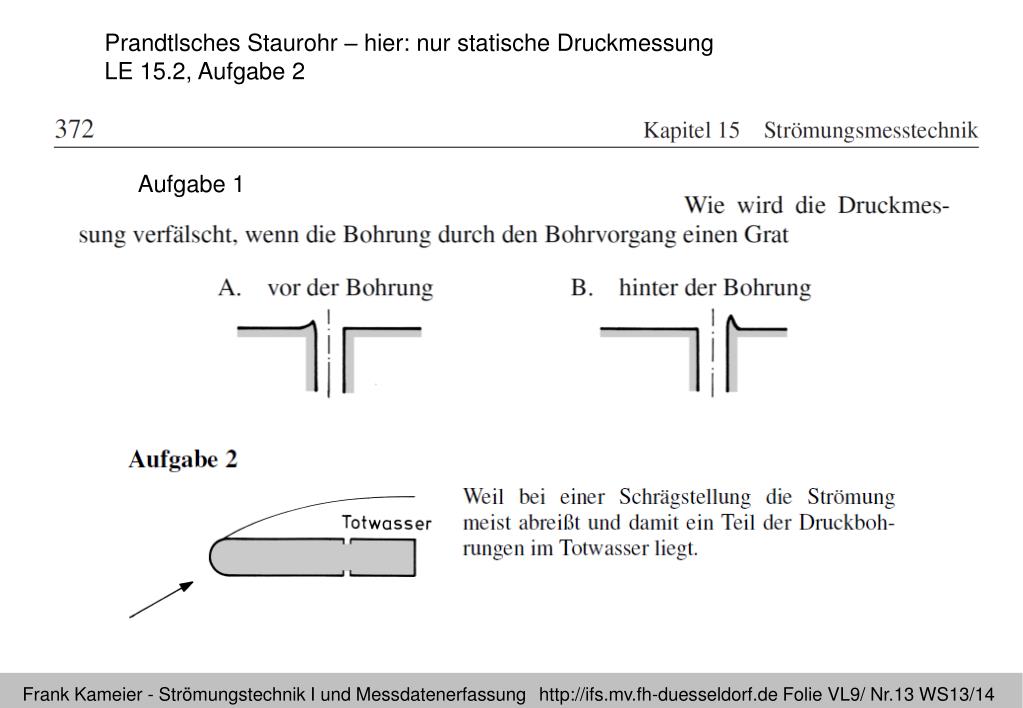

PrandtlschesStaurohr – hier: nur statische Druckmessung

LE 15.2, Aufgabe 2

Aufgabe 1


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

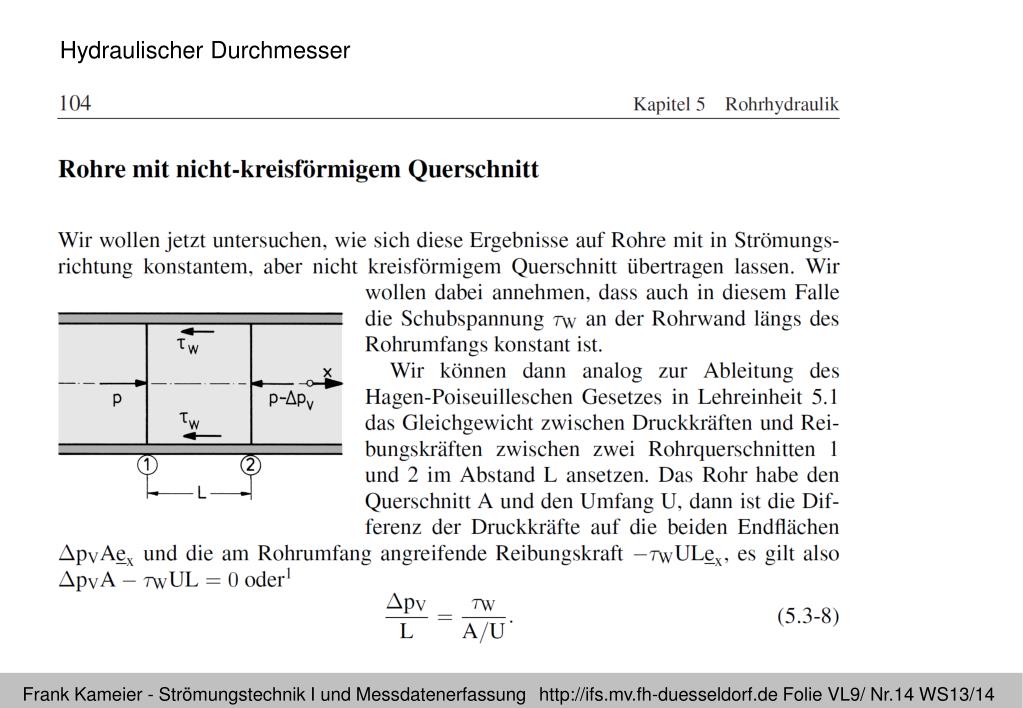

Hydraulischer Durchmesser


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

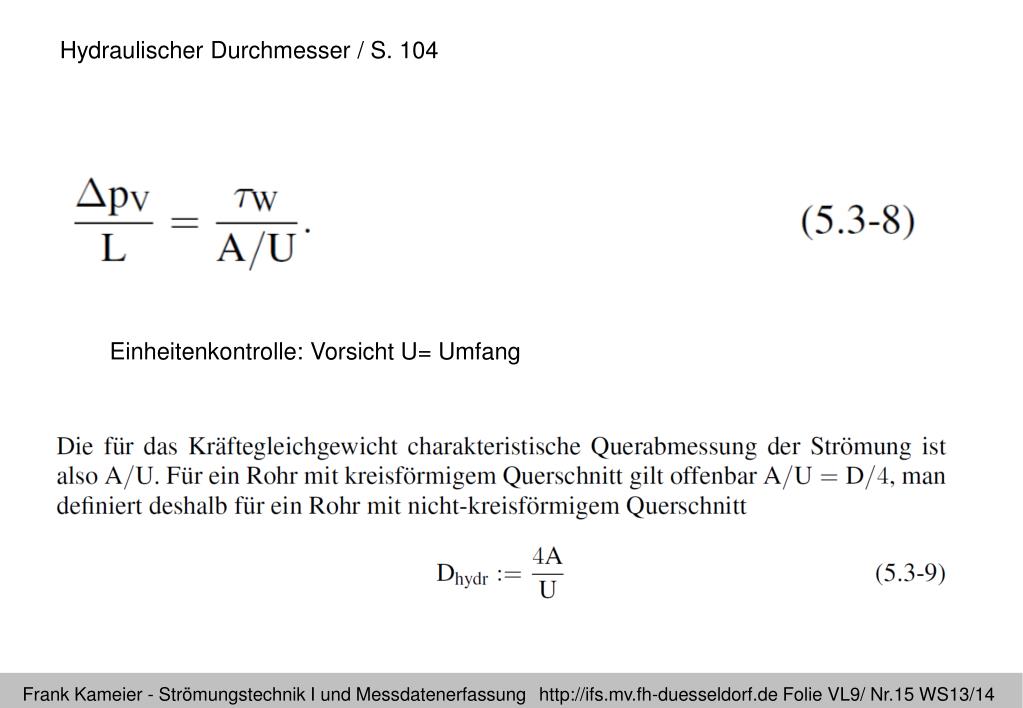

Hydraulischer Durchmesser / S. 104

Einheitenkontrolle: Vorsicht U= Umfang


Frank kameier 9 vorlesung str mungstechnik i und messdatenverarbeitung

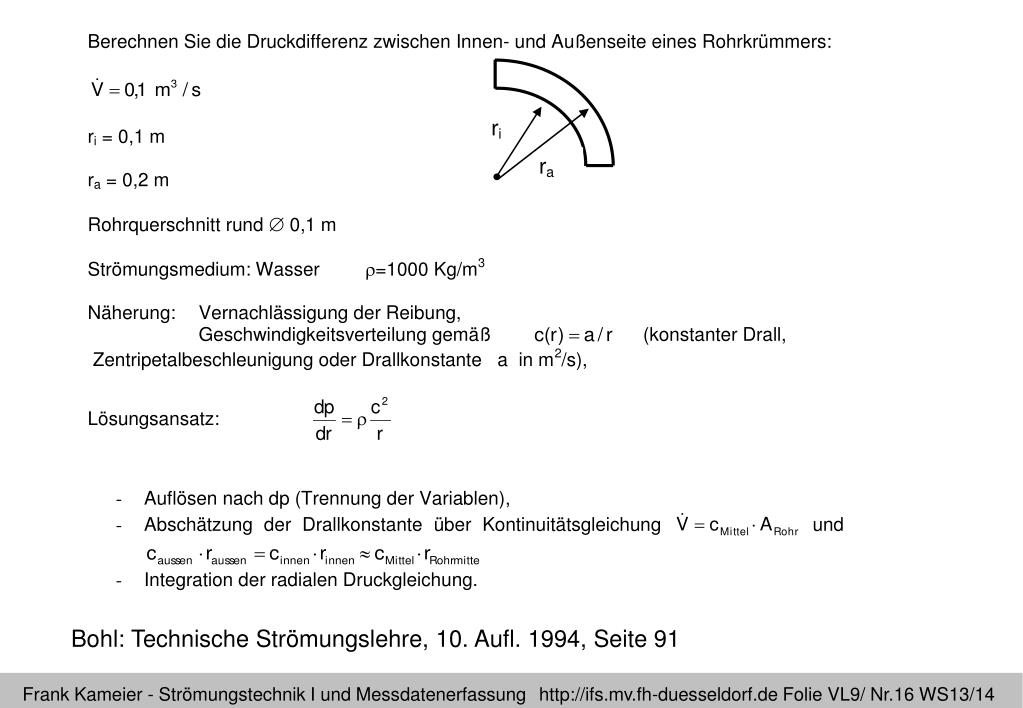

Bohl: Technische Strömungslehre, 10. Aufl. 1994, Seite 91
