Komponen unit sistem

Komponen Unit Sistem

Wawan, S.Kom

Teknologi Informasi

SMIP,STMIK,AKPAR, POLITEKNIK

[email protected]


Apa itu system unit

Apa itu System Unit?

  • Bagian dari komputer yang berisi komponen-komponen yang berfungsi untuk mengolah data.

  • Sering disebutcasing.


Komponen dalam system unit

power supply

drive bays

processor

memory

ports

sound card

video card

modem card

network card

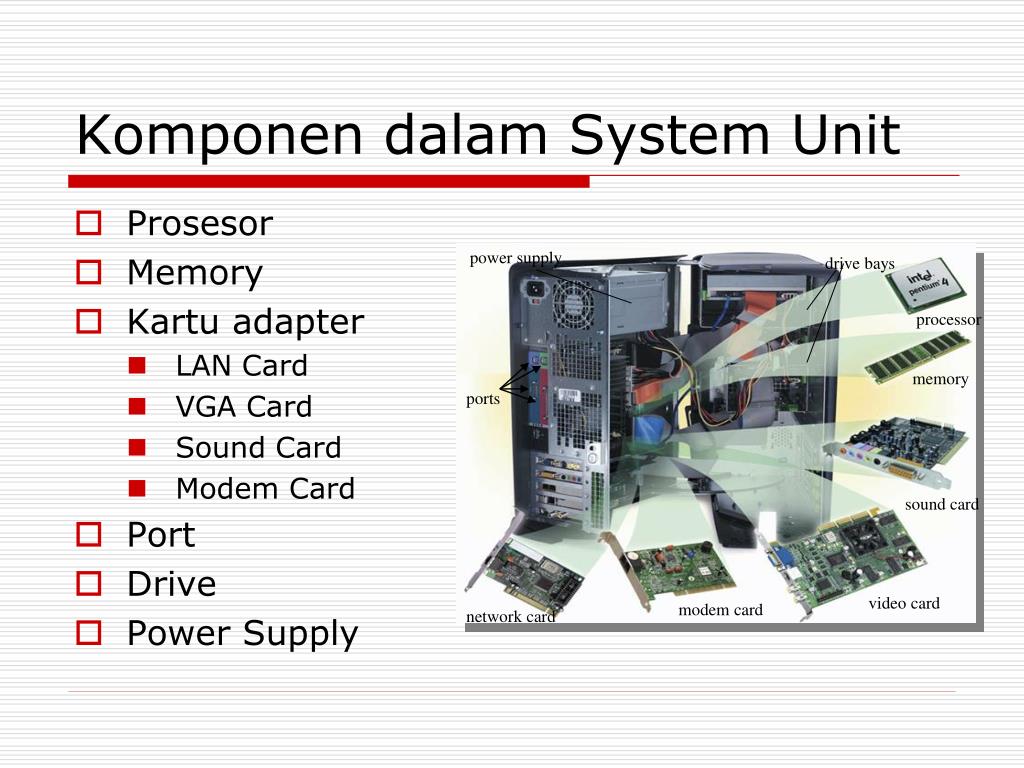

Komponen dalam System Unit

  • Prosesor

  • Memory

  • Kartu adapter

    • LAN Card

    • VGA Card

    • Sound Card

    • Modem Card

  • Port

  • Drive

  • Power Supply


Motherboard

Motherboard

  • Atau system board merupakan papan sirkuit utama dari suatu komputer.

  • Sebagian besar komponen dalam system unit terpasang (terhubung) ke motherboard.

  • Motherboard untuk prosesor tertentu biasanya berbeda dengan prosesor lainnya.


Motherboard pentium ii

Motherboard Pentium II

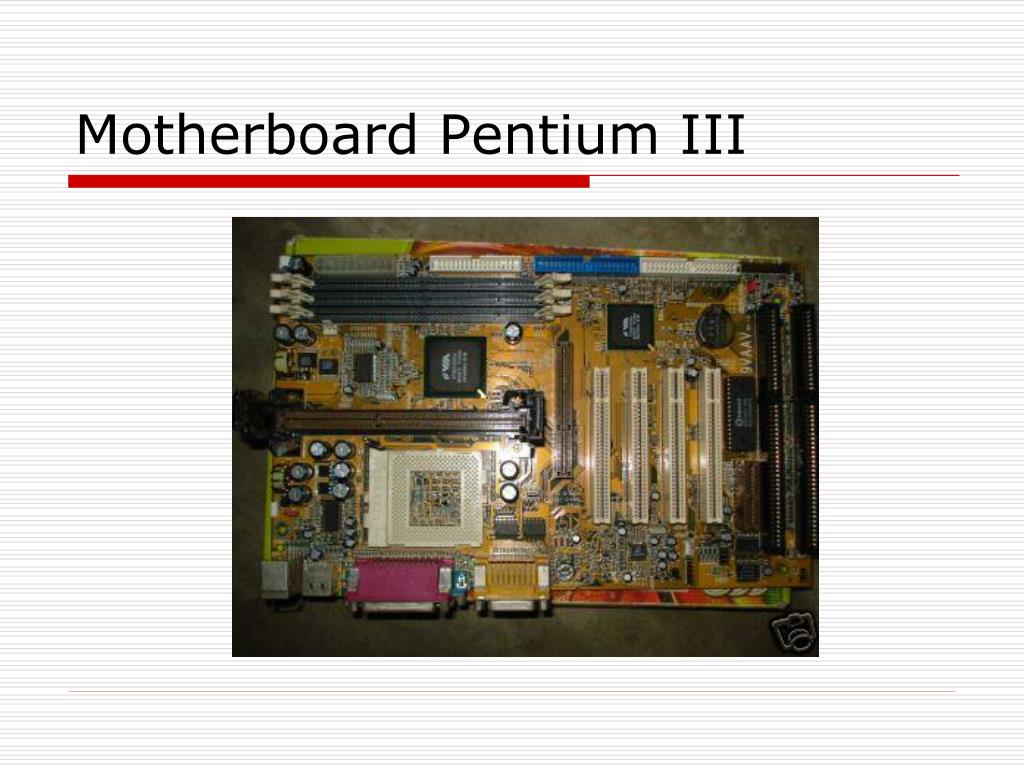

Motherboard pentium iii

Motherboard Pentium III


Motherboard pentium iv

Motherboard Pentium IV


Komponen motherboard

adapter cards

processor chip

memory chips

memory slots

Expansionslots for adapter cards

motherboard

Komponen Motherboard


Prosesor cpu

Prosesor (=CPU)

  • Control Unit, unit prosesor yang mengarahkan dan mengendalikan seluruh operasi dalam komputer.

  • Arithmetic Logic Unit (ALU), bertugas melakukan operasi aritmatika, perbandingan dan operasi lainnya.

  • Cache, merupakan memory internal CPU


Prosesor

heat sink fan

heat sink

Prosesor


Siklus dalam komputer

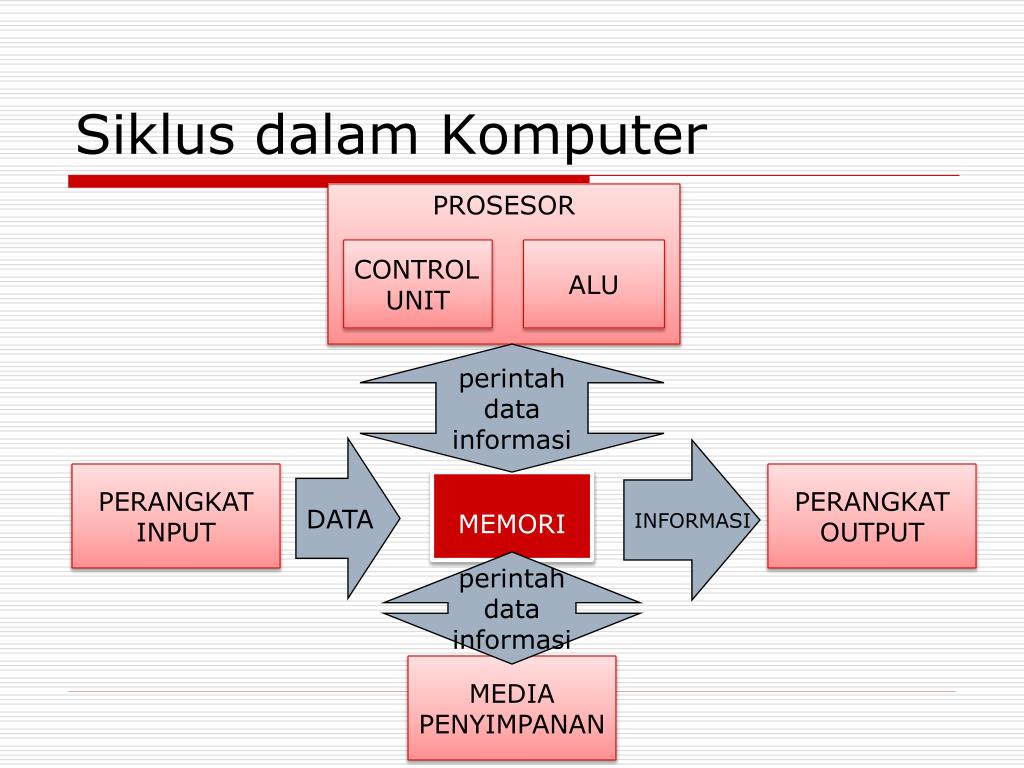

Siklus dalam Komputer

PROSESOR

CONTROL

UNIT

ALU

perintah

data

informasi

DATA

INFORMASI

PERANGKATINPUT

PERANGKAT

OUTPUT

MEMORI

perintah

data

informasi

MEDIAPENYIMPANAN


Siklus mesin

Siklus Mesin

CONTROL

UNIT

ALU


Konvensional vs pipeline

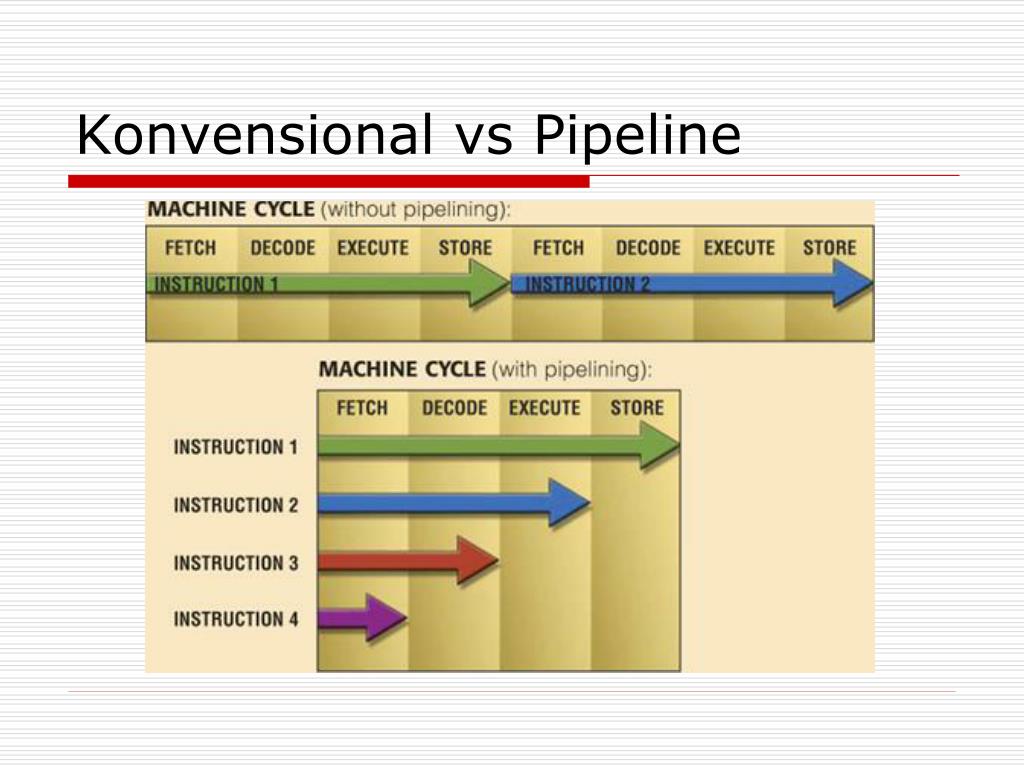

Konvensional vs Pipeline


Register

Register

  • Adalah sejumlah kecil memori komputer yang bekerja dengan kecepatan sangat tinggi yang digunakan untuk melakukan eksekusi terhadap program-program komputer dengan menyediakan akses yang cepat terhadap nilai-nilai yang umum digunakan


Register1

Register

Stores location from where instruction was fetched

Stores instruction while it is being decoded

Stores data while ALU computes it

Stores results of calculation


Kecepatan prosesor

Kecepatan Prosesor

  • Sering disebut System Clock

  • Mengatur waktu yang diperlukan untuk semua operasi dalam komputer

Each tick is a clock cycle

Pace of system clock is clock speed

Most clock speeds are in the gigahertz (GHz) range (1 GHz = one billion ticks of system clock per second)

Processor speed can also be measured in millions of instructions per second (MIPS)


Perbandingan prosesor

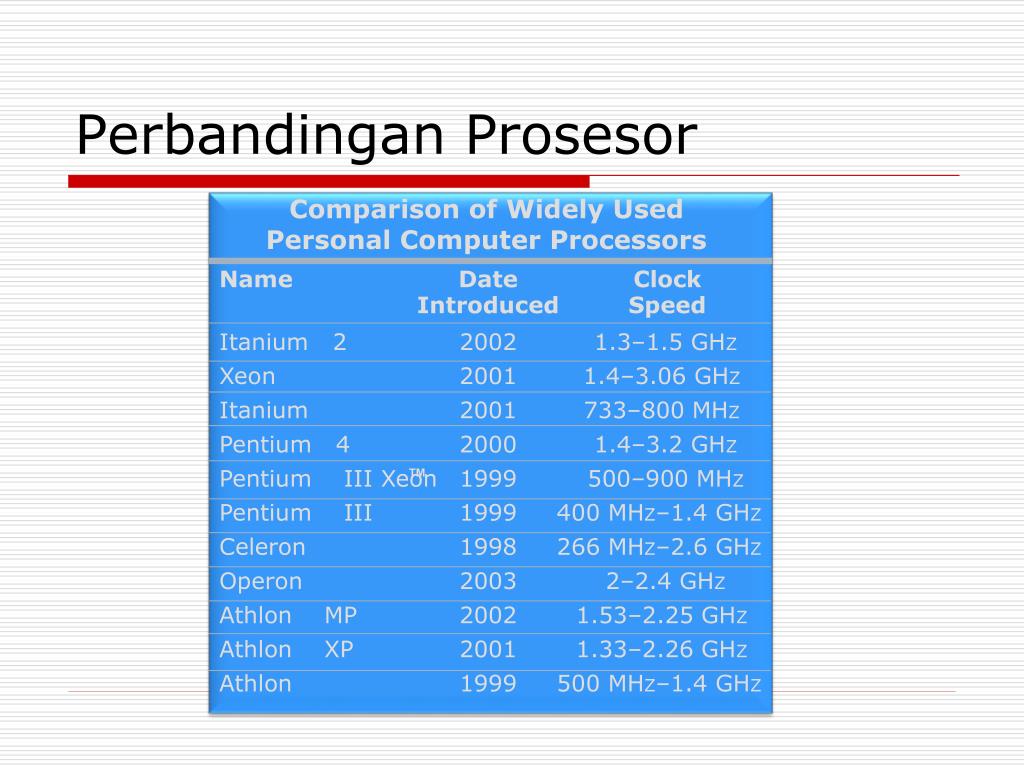

Comparison of Widely UsedPersonal Computer Processors

NameDateClockIntroducedSpeed

Itanium 22002 1.3–1.5 GHZ

Xeon20011.4–3.06 GHZ

Itanium2001733–800 MHZ

Pentium 42000 1.4–3.2 GHZ

Pentium III Xeon1999 500–900 MHZ

Pentium III1999 400 MHZ–1.4 GHZ

Celeron1998266 MHZ–2.6 GHZ

Operon2003 2–2.4 GHZ

Athlon MP20021.53–2.25 GHZ

Athlon XP20011.33–2.26 GHZ

Athlon 1999 500 MHZ–1.4 GHZ

Perbandingan Prosesor


Perbandingan prosesor1

Perbandingan Prosesor


Memilih prosesor

Intel ProcessorDesired Clock Speed

Itanium or Xeon

1.3 GHz and up

3.0 GHz and up

2.4 GHz to 3.0 GHz

Up to 2.4 GHz

2.2 GHz and up

Pentium family

Celeron

Memilih Prosesor

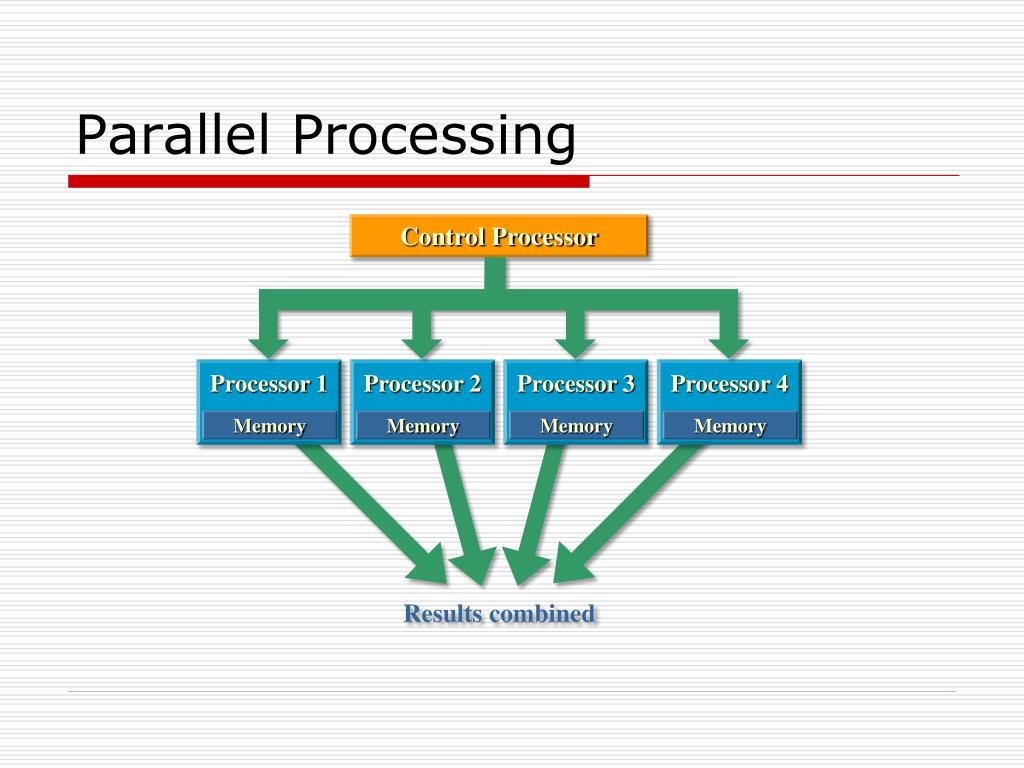

Parallel processing

Processor 1

Processor 2

Processor 3

Processor 4

Memory

Memory

Memory

Memory

Parallel Processing

Control Processor

Results combined


Data di komputer

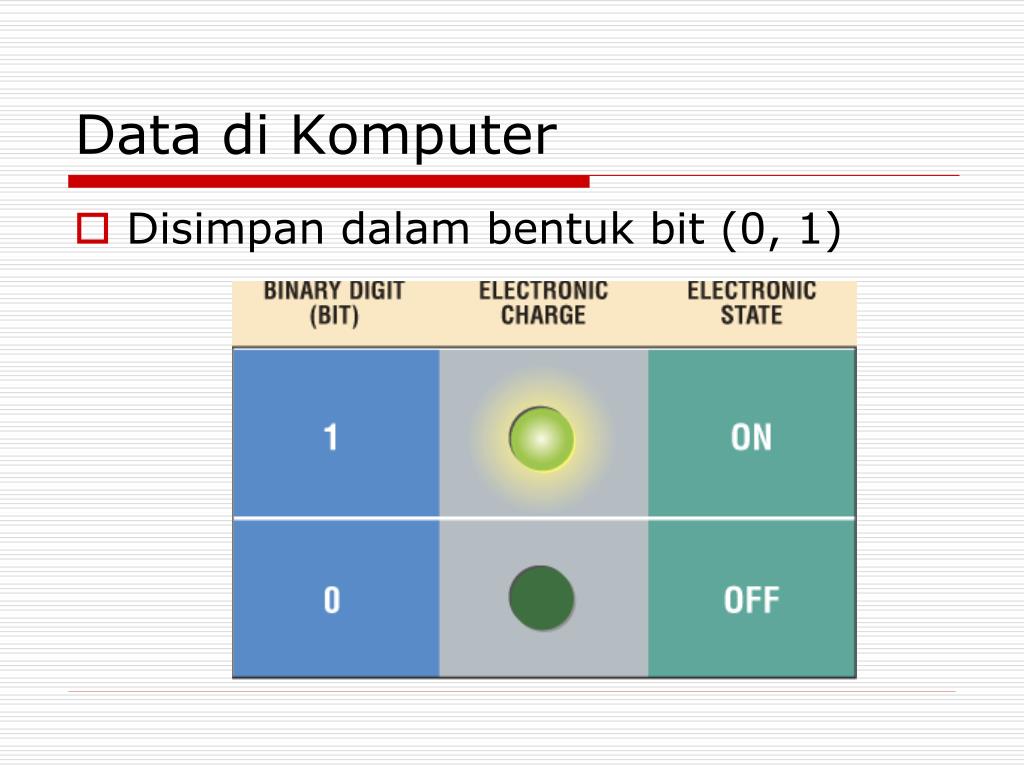

Data di Komputer

  • Disimpan dalam bentuk bit (0, 1)


Satuan dalam komputer

Satuan Dalam Komputer

  • 1 byte = 8 bit

  • 1 kilobyte = 1.024 byte

  • 1 megabyte = 1.024 kilobyte

  • 1 gigabyte = 1.024 megabyte

  • 1 terabyte = 1.024 gigabyte

  • 1 exabyte = 1.024 terabyte


Memori

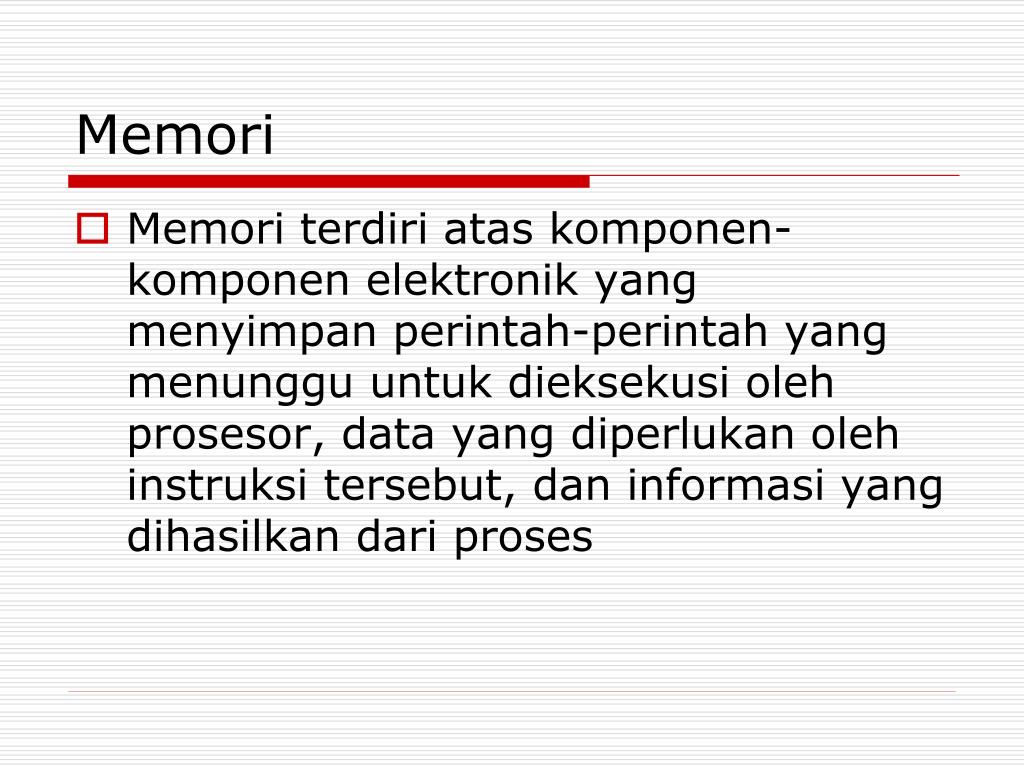

Memori

  • Memori terdiri atas komponen-komponen elektronik yang menyimpan perintah-perintah yang menunggu untuk dieksekusi oleh prosesor, data yang diperlukan oleh instruksi tersebut, dan informasi yang dihasilkan dari proses


Jenis jenis memori

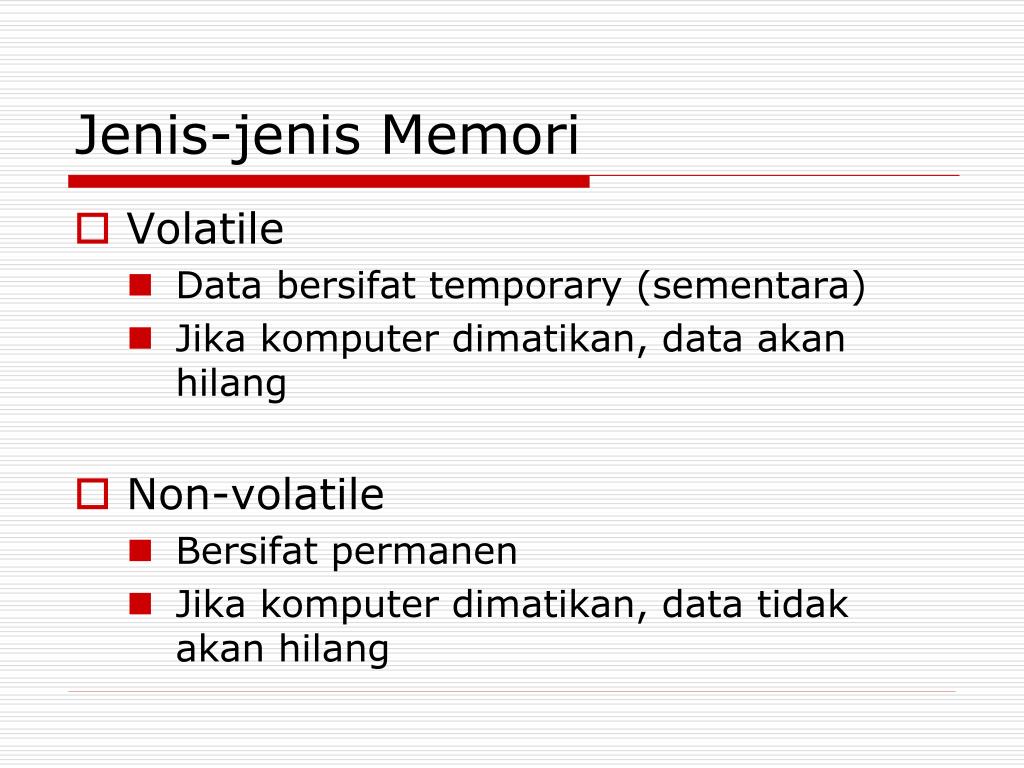

Jenis-jenis Memori

  • Volatile

    • Data bersifat temporary (sementara)

    • Jika komputer dimatikan, data akan hilang

  • Non-volatile

    • Bersifat permanen

    • Jika komputer dimatikan, data tidak akan hilang


Ram random access memory

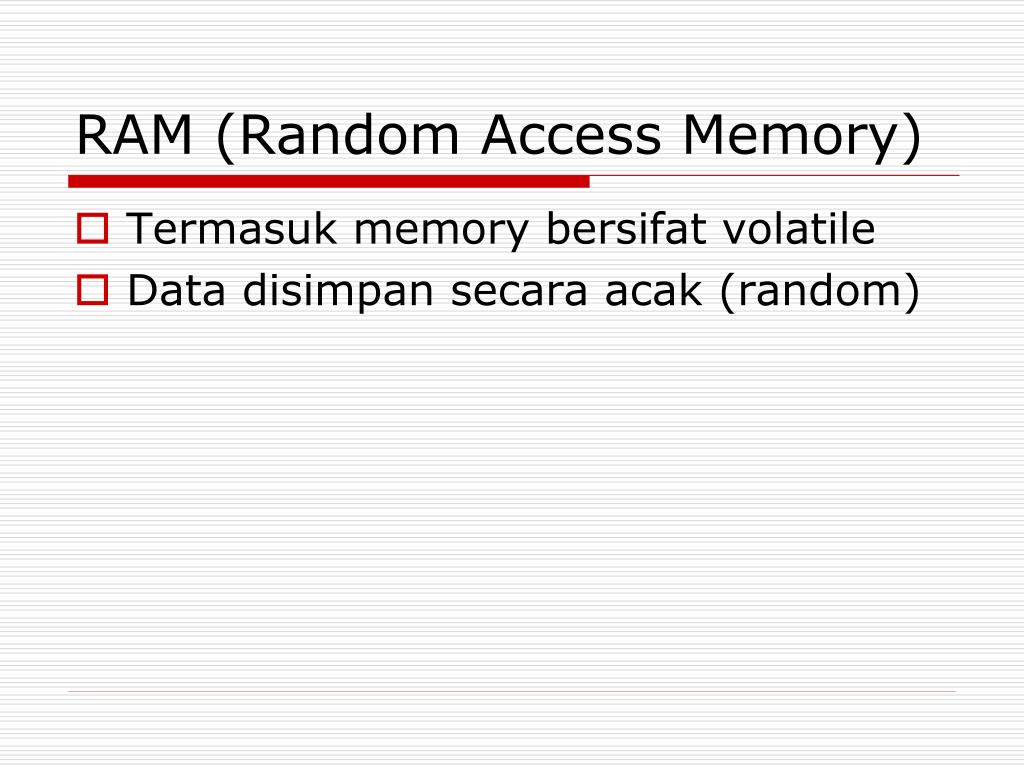

RAM (Random Access Memory)

  • Termasuk memory bersifat volatile

  • Data disimpan secara acak (random)


Jenis jenis ram

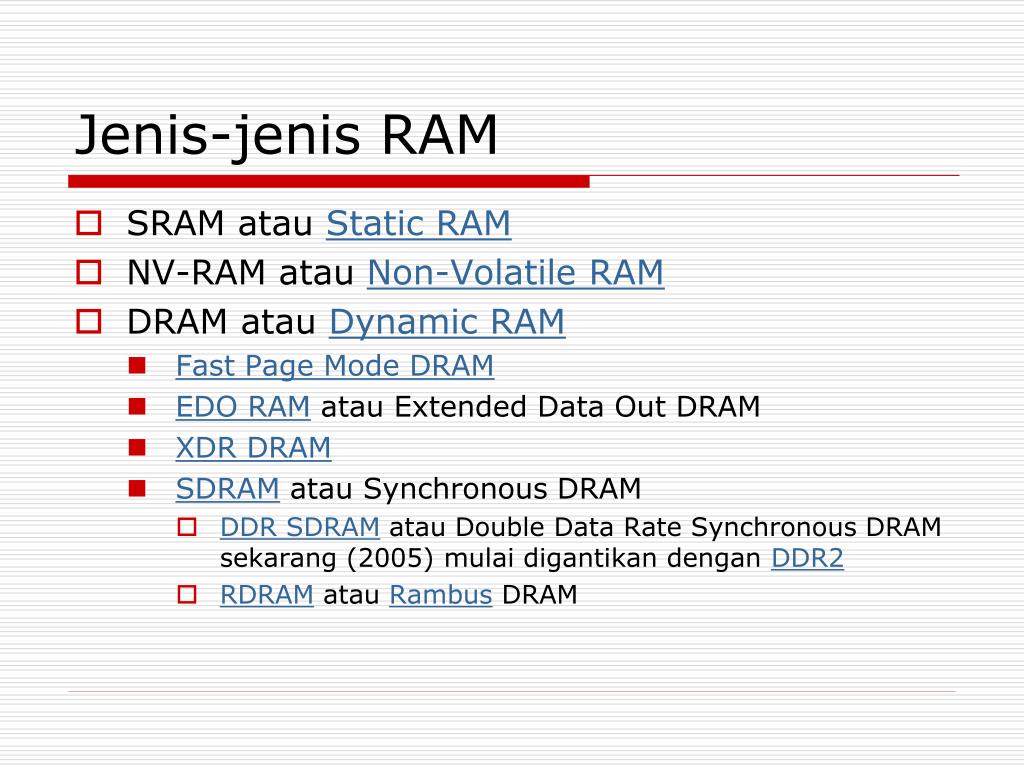

Jenis-jenis RAM

  • SRAM atau Static RAM

  • NV-RAM atau Non-Volatile RAM

  • DRAM atau Dynamic RAM

    • Fast Page Mode DRAM

    • EDO RAM atau Extended Data Out DRAM

    • XDR DRAM

    • SDRAM atau Synchronous DRAM

      • DDR SDRAM atau Double Data Rate Synchronous DRAM sekarang (2005) mulai digantikan dengan DDR2

      • RDRAM atau Rambus DRAM


Cache memory

Cache Memory

  • Cache memory berfungsi untuk mempercepat proses-proses komputer karena cache akan menyimpan perintah dan data yang sering digunakan.

  • Terdapat 2 jenis cache:

    • Cache L1, kapasitas kecil, kecepatan tinggi

    • Cache L2, kapasitas lebih besar, kecepatan lebih lambat


Rom read only memory

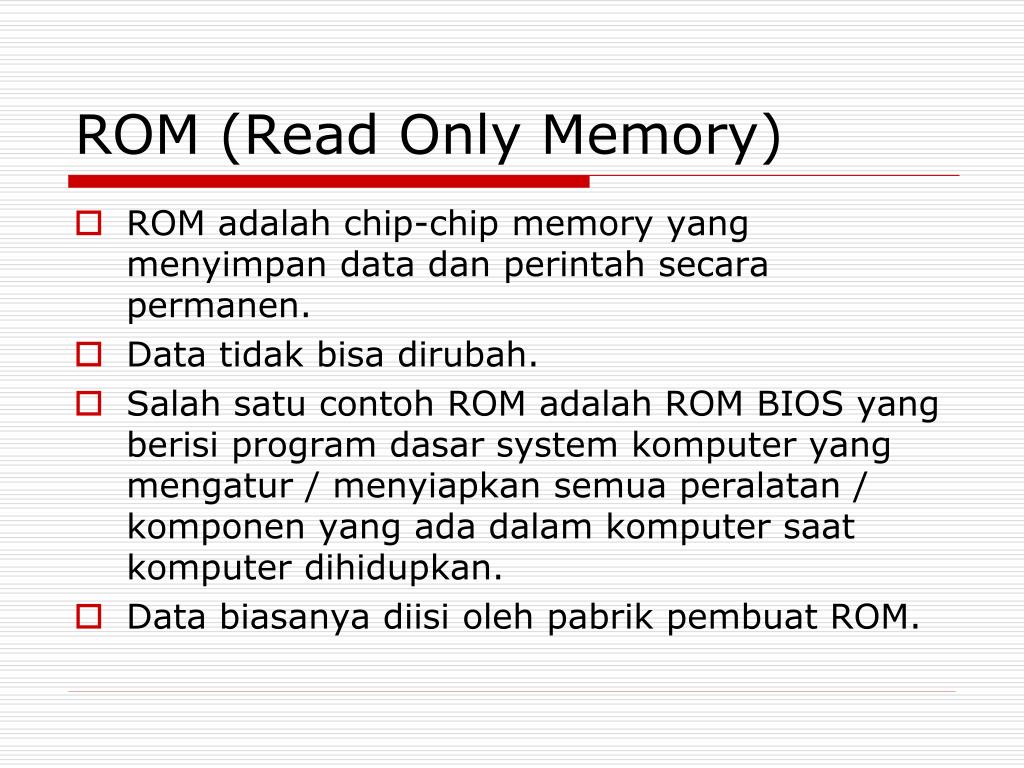

ROM (Read Only Memory)

  • ROM adalah chip-chip memory yang menyimpan data dan perintah secara permanen.

  • Data tidak bisa dirubah.

  • Salah satu contoh ROM adalah ROM BIOS yang berisi program dasar system komputer yang mengatur / menyiapkan semua peralatan / komponen yang ada dalam komputer saat komputer dihidupkan.

  • Data biasanya diisi oleh pabrik pembuat ROM.


Memori flash

Memori Flash

  • Adalah sejenis memori non-volatile yang dapat dihapus secara elektronik dan dapat ditulis ulang.

  • Banyak digunakan pada perangkat PDA, Smartphone, printer, handphone dsb


Komponen unit sistem

CMOS

  • Singkatan dari Complimentary Metal Oxide Semiconductor

  • Pada komputer biasanya untuk menyimpan tanggal dan waktu sistem.

  • Data dalam CMOS masih tetap ada walaupun komputer dimatikan.


Kartu adapter

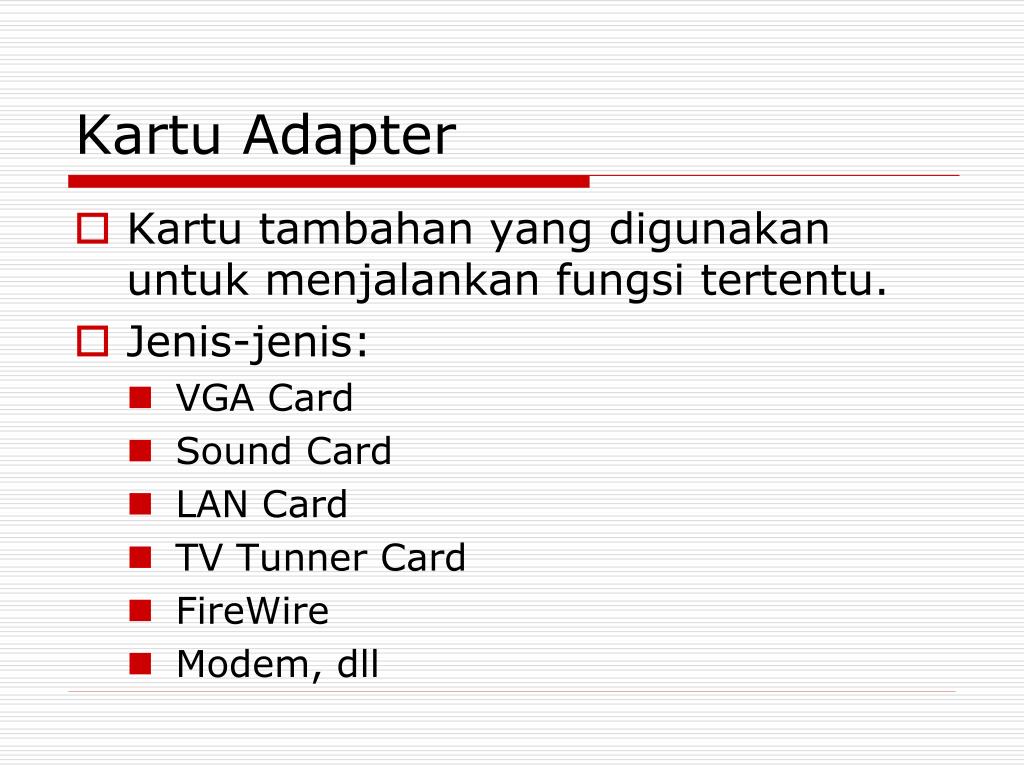

Kartu Adapter

  • Kartu tambahan yang digunakan untuk menjalankan fungsi tertentu.

  • Jenis-jenis:

    • VGA Card

    • Sound Card

    • LAN Card

    • TV Tunner Card

    • FireWire

    • Modem, dll


Komponen unit sistem

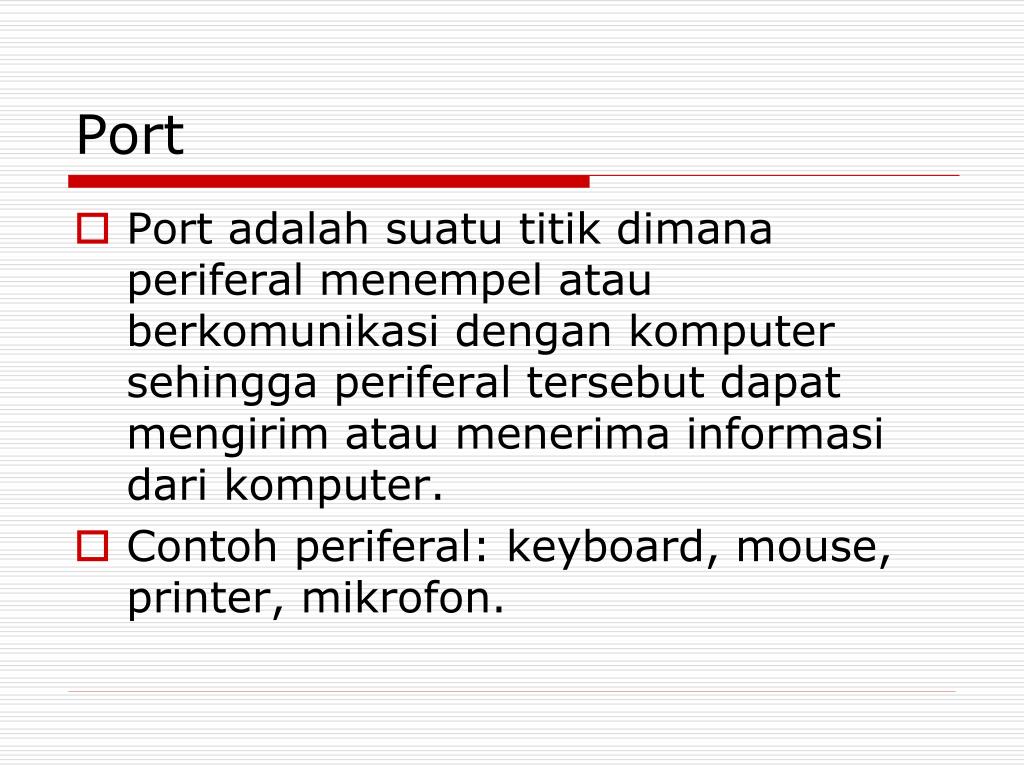

Port

  • Port adalah suatu titik dimana periferal menempel atau berkomunikasi dengan komputer sehingga periferal tersebut dapat mengirim atau menerima informasi dari komputer.

  • Contoh periferal: keyboard, mouse, printer, mikrofon.

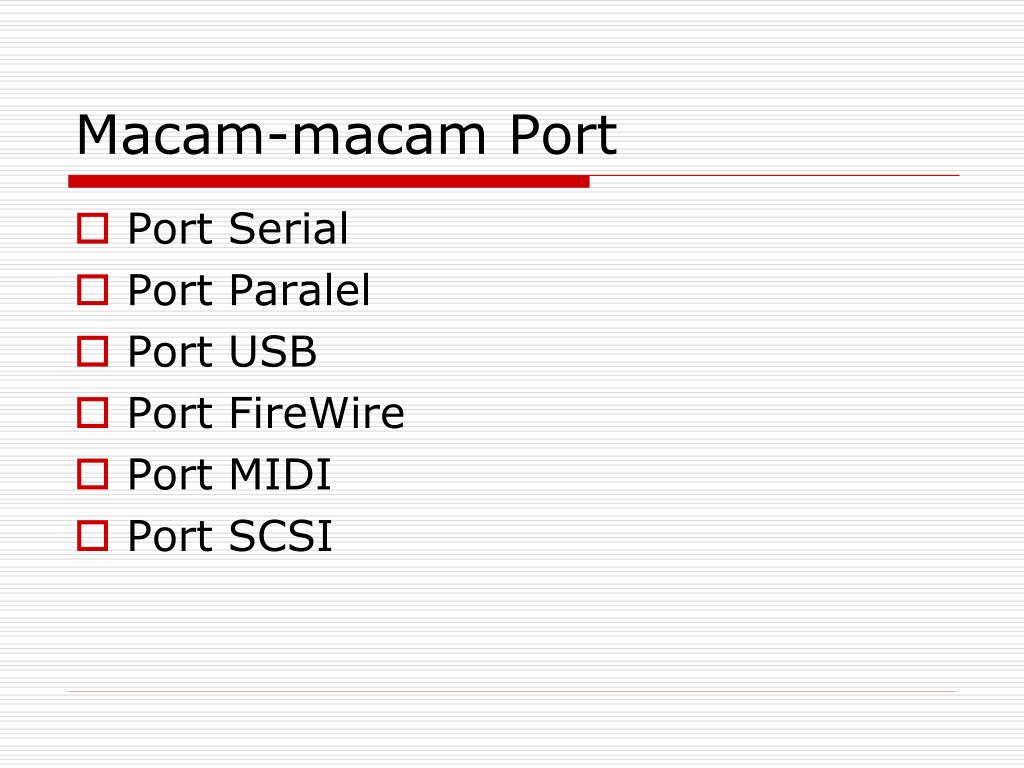

Macam macam port

Macam-macam Port

  • Port Serial

  • Port Paralel

  • Port USB

  • Port FireWire

  • Port MIDI

  • Port SCSI


Konektor

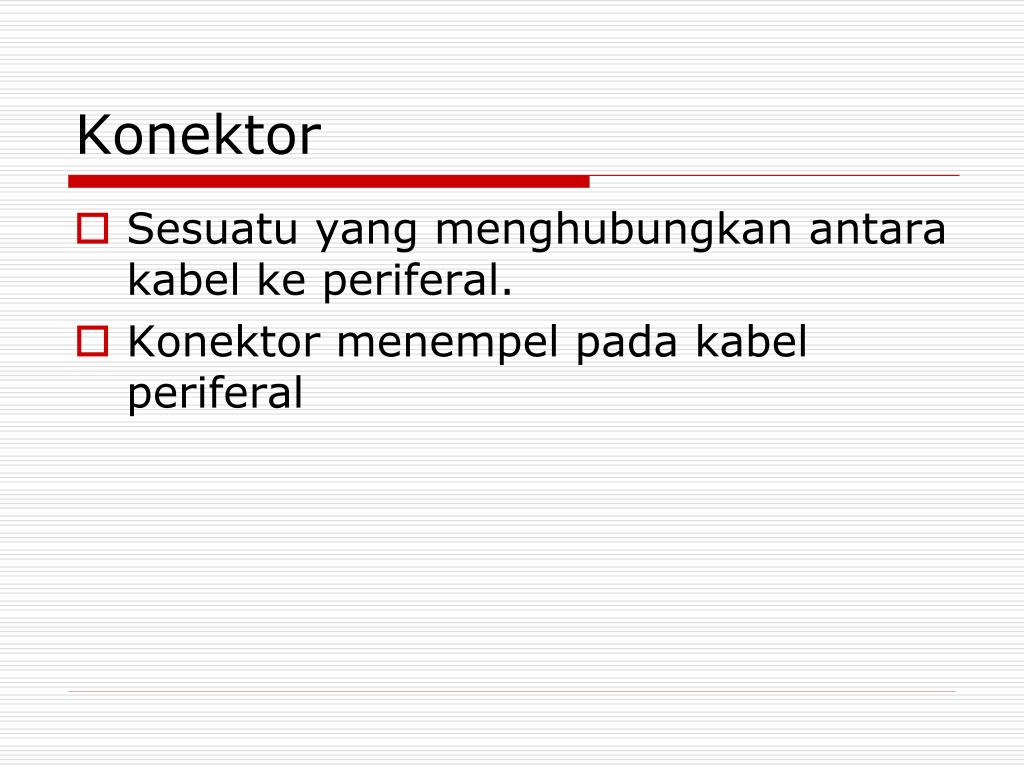

Konektor

  • Sesuatu yang menghubungkan antara kabel ke periferal.

  • Konektor menempel pada kabel periferal


Port dan konektor

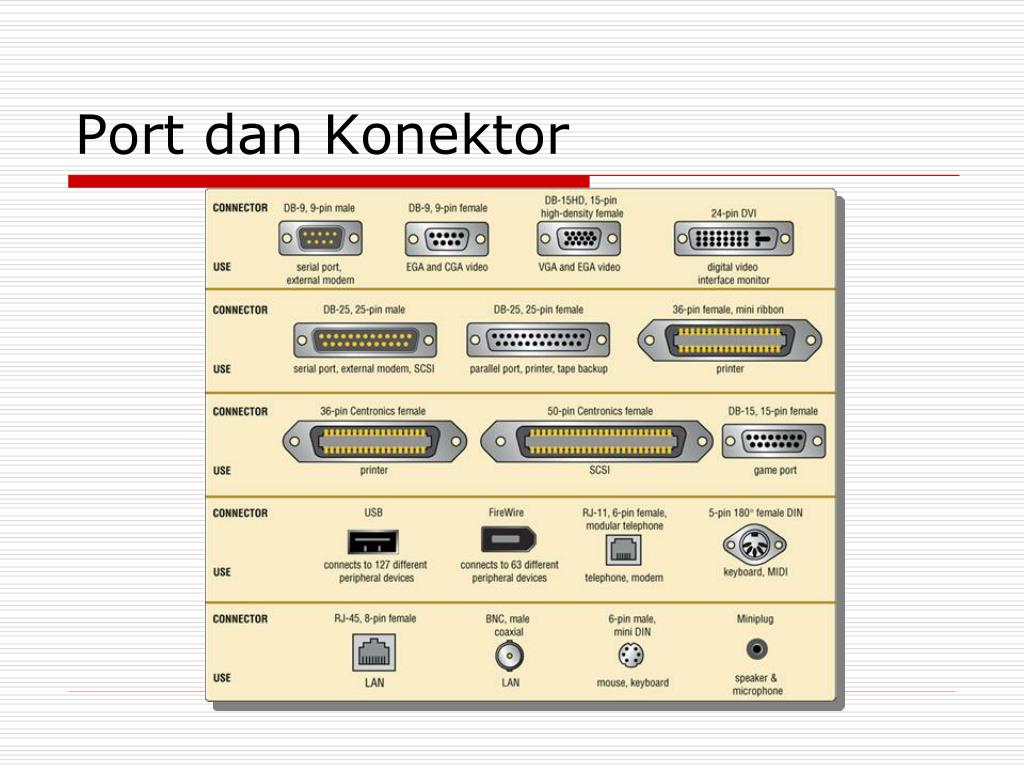

Port dan Konektor


Komponen unit sistem

Bay


Power supply

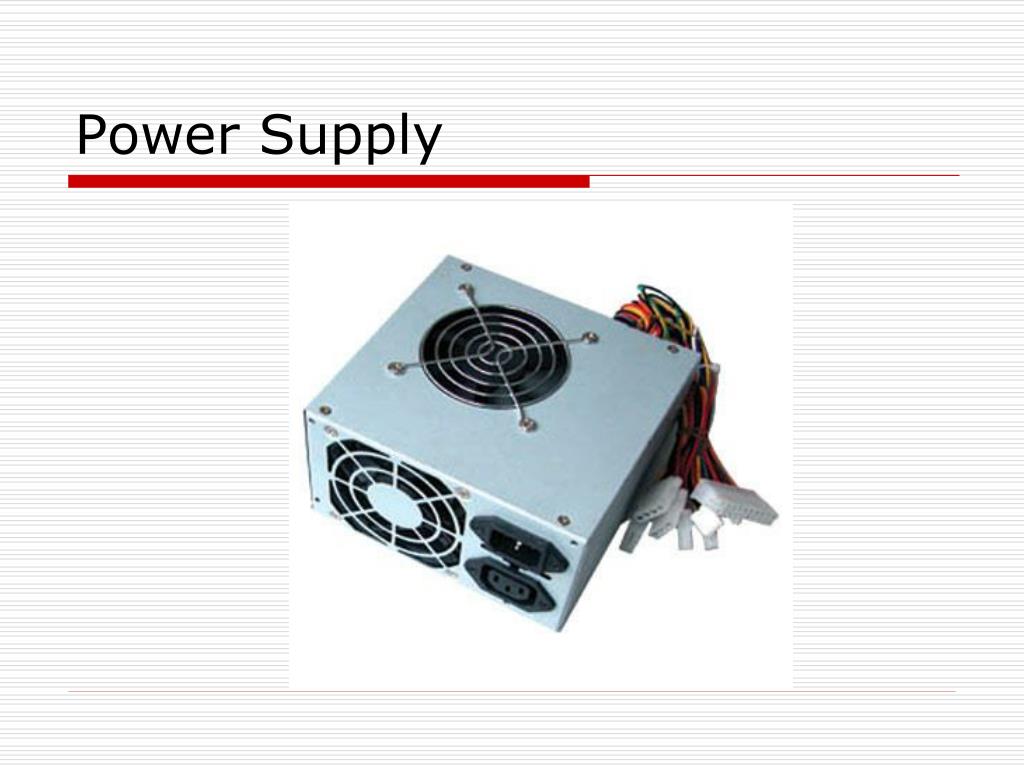

Power Supply


Terima kasih

Terima Kasih
