  1. JUMO温度测量 *基本概念 *系统组成 *产品概述

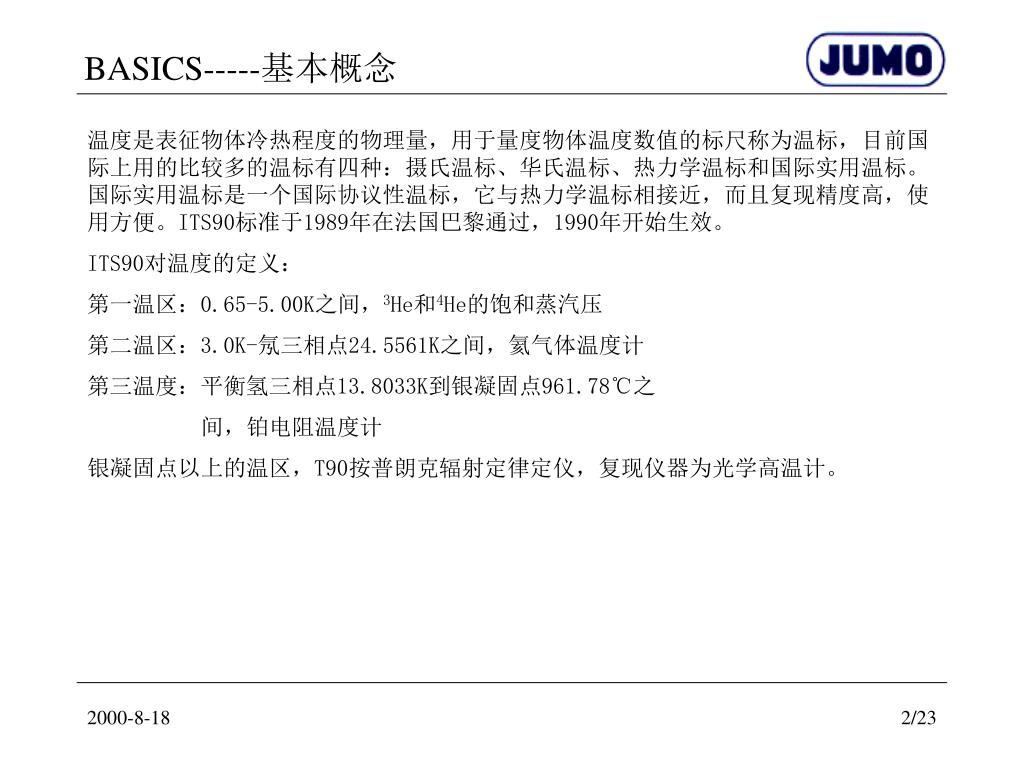

  2. BASICS-----基本概念 温度是表征物体冷热程度的物理量，用于量度物体温度数值的标尺称为温标，目前国际上用的比较多的温标有四种：摄氏温标、华氏温标、热力学温标和国际实用温标。国际实用温标是一个国际协议性温标，它与热力学温标相接近，而且复现精度高，使用方便。ITS90标准于1989年在法国巴黎通过，1990年开始生效。 ITS90对温度的定义： 第一温区：0.65-5.00K之间，3He和4He的饱和蒸汽压 第二温区：3.0K-氖三相点24.5561K之间，氦气体温度计 第三温度：平衡氢三相点13.8033K到银凝固点961.78℃之 间，铂电阻温度计 银凝固点以上的温区，T90按普朗克辐射定律定仪，复现仪器为光学高温计。

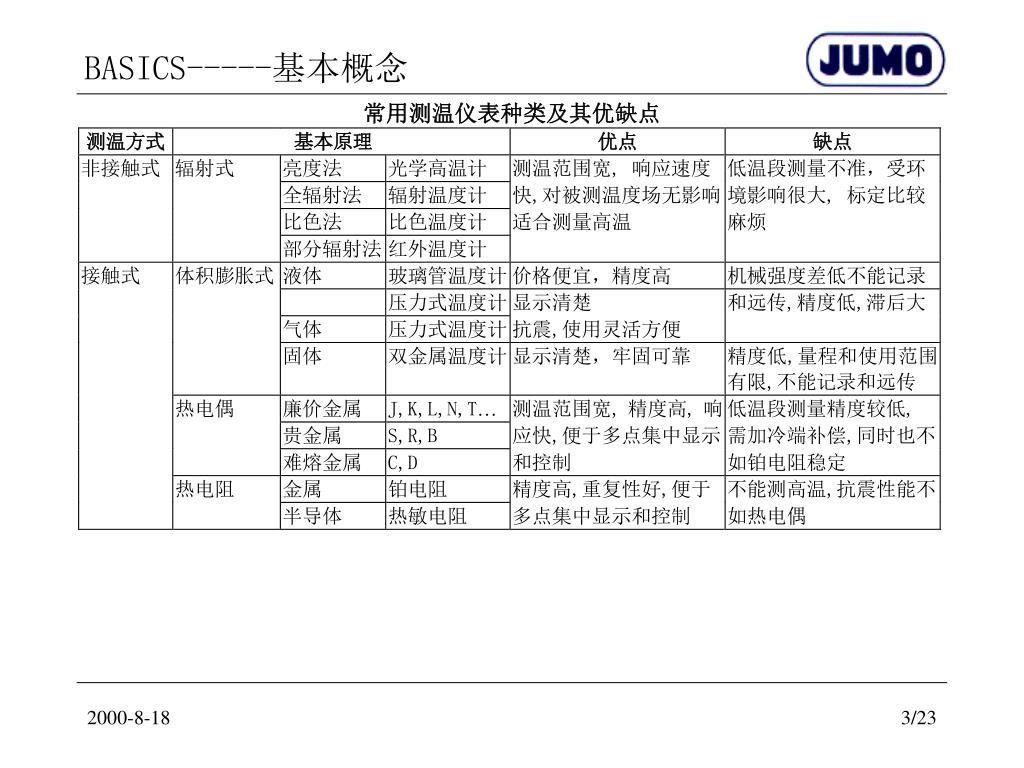

  3. BASICS-----基本概念 常用测温仪表种类及其优缺点

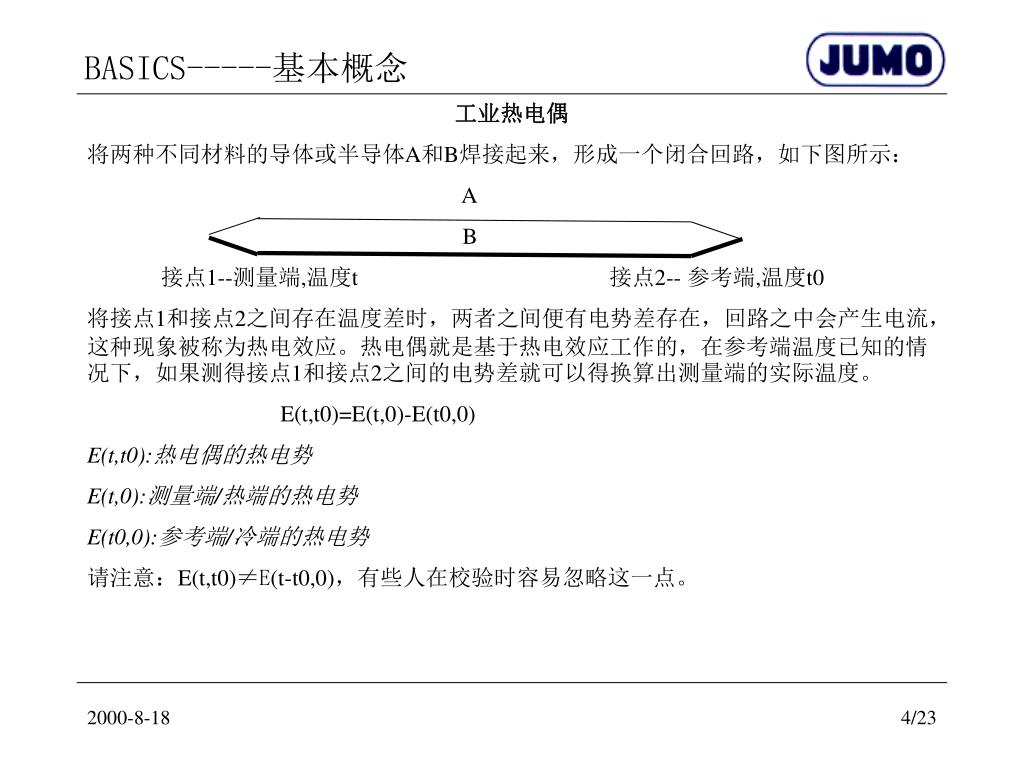

  4. BASICS-----基本概念 工业热电偶 将两种不同材料的导体或半导体A和B焊接起来，形成一个闭合回路，如下图所示： A B 接点1--测量端,温度t 接点2-- 参考端,温度t0 将接点1和接点2之间存在温度差时，两者之间便有电势差存在，回路之中会产生电流，这种现象被称为热电效应。热电偶就是基于热电效应工作的，在参考端温度已知的情况下，如果测得接点1和接点2之间的电势差就可以得换算出测量端的实际温度。 E(t,t0)=E(t,0)-E(t0,0) E(t,t0):热电偶的热电势 E(t,0):测量端/热端的热电势 E(t0,0):参考端/冷端的热电势 请注意：E(t,t0)≠E(t-t0,0)，有些人在校验时容易忽略这一点。

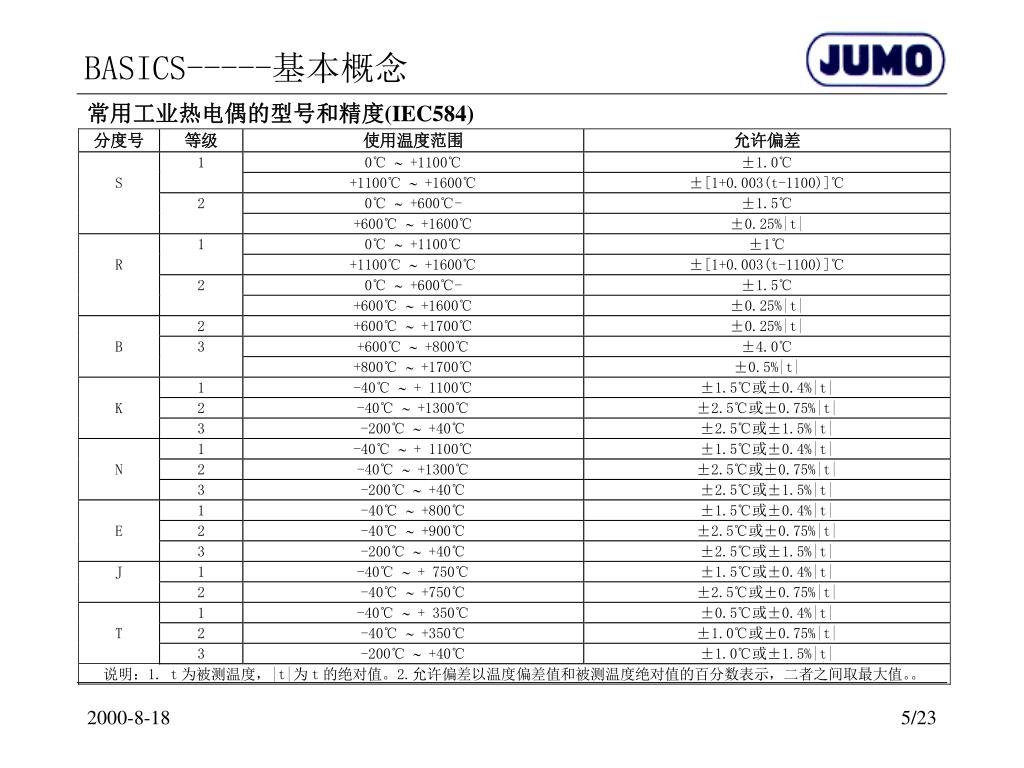

  5. BASICS-----基本概念 常用工业热电偶的型号和精度(IEC584)

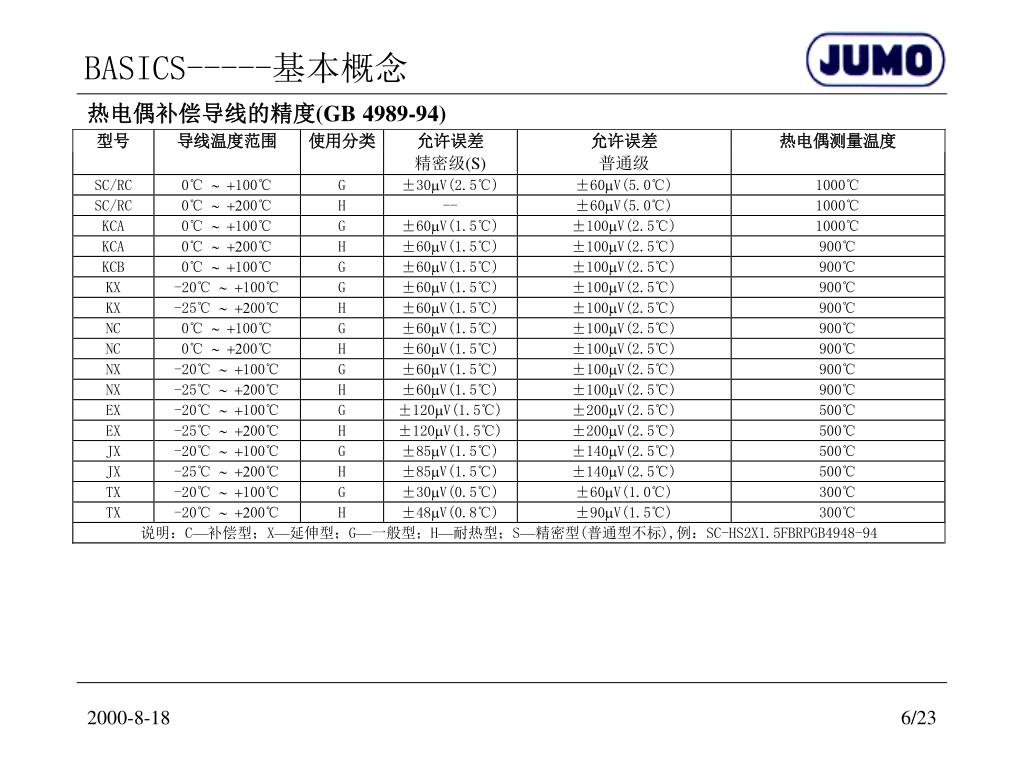

  6. BASICS-----基本概念 热电偶补偿导线的精度(GB 4989-94)

  7. BASICS-----基本概念 工业热电偶常见故障

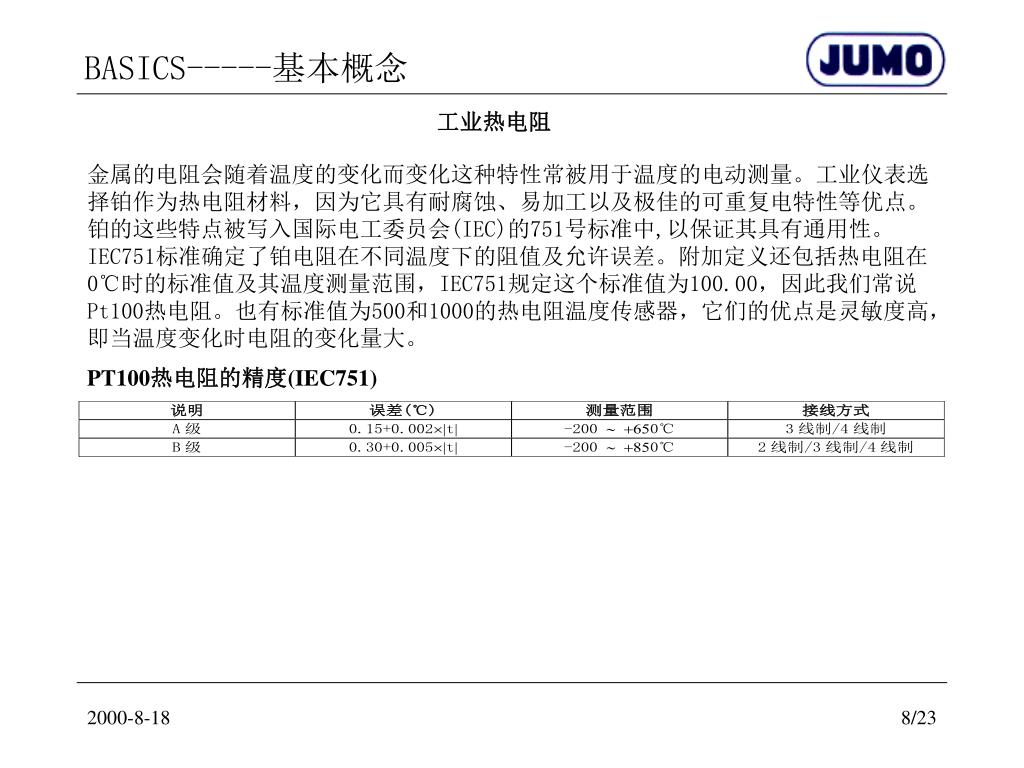

  8. BASICS-----基本概念 工业热电阻 金属的电阻会随着温度的变化而变化这种特性常被用于温度的电动测量。工业仪表选择铂作为热电阻材料，因为它具有耐腐蚀、易加工以及极佳的可重复电特性等优点。铂的这些特点被写入国际电工委员会(IEC)的751号标准中,以保证其具有通用性。IEC751标准确定了铂电阻在不同温度下的阻值及允许误差。附加定义还包括热电阻在0℃时的标准值及其温度测量范围，IEC751规定这个标准值为100.00，因此我们常说Pt100热电阻。也有标准值为500和1000的热电阻温度传感器，它们的优点是灵敏度高，即当温度变化时电阻的变化量大。 PT100热电阻的精度(IEC751)

  9. BASICS-----基本概念 影响温度测量精度的因素 1.电缆影响 当使用2线制接线时需考虑导线电阻的影响 2.绝缘电阻 因受潮湿或高温因素等影响而造成的绝缘电阻下降。对Pt100来说，100k绝缘电阻会带来0.25℃的误差。 3.热电势的影响 导线连接处所产生的热电势会干扰对热电阻压降的正常测量。使用不同的电流流向进行两次测量，其差别越大表明此项误差越大。 4.自温升 在测量电流小于 1mA时，Pt100上的压降不到0.1V,此时由测量电流引起的自温升误差可以忽略不计。JUMO温变的测量电流956045-0.8mA；956540-0.2mA；dtrans T01-0.6mA；dtrans T02-0.6mA…

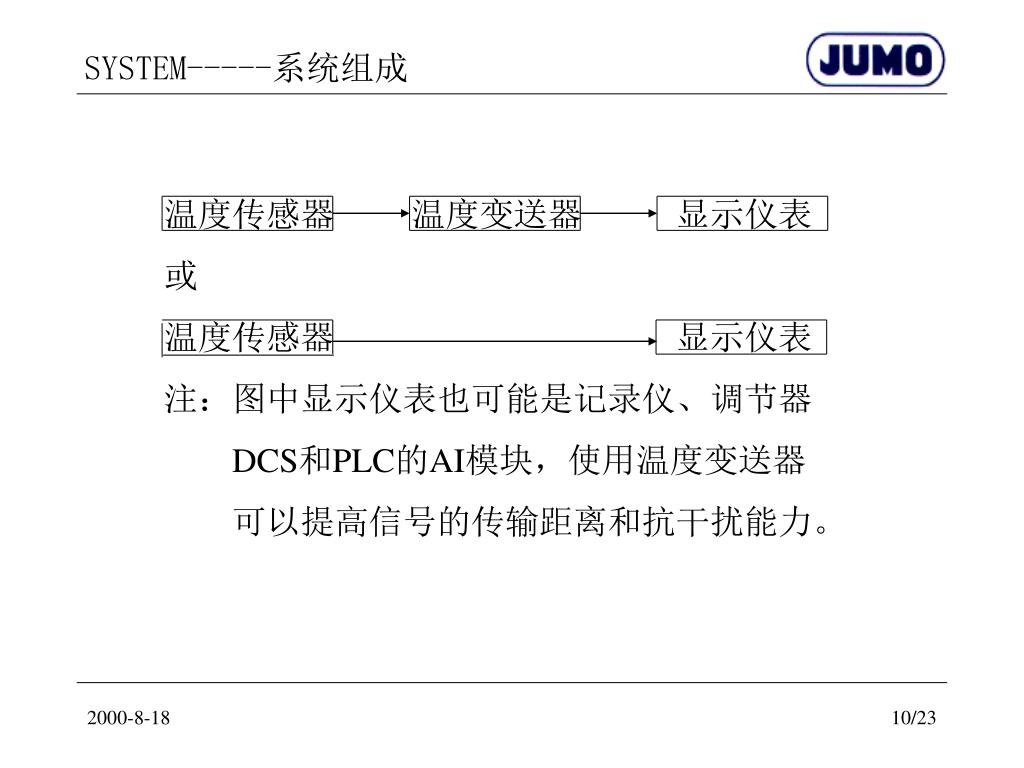

  10. SYSTEM-----系统组成 温度传感器 温度变送器 显示仪表 或 温度传感器 显示仪表 注：图中显示仪表也可能是记录仪、调节器 DCS和PLC的AI模块，使用温度变送器 可以提高信号的传输距离和抗干扰能力。

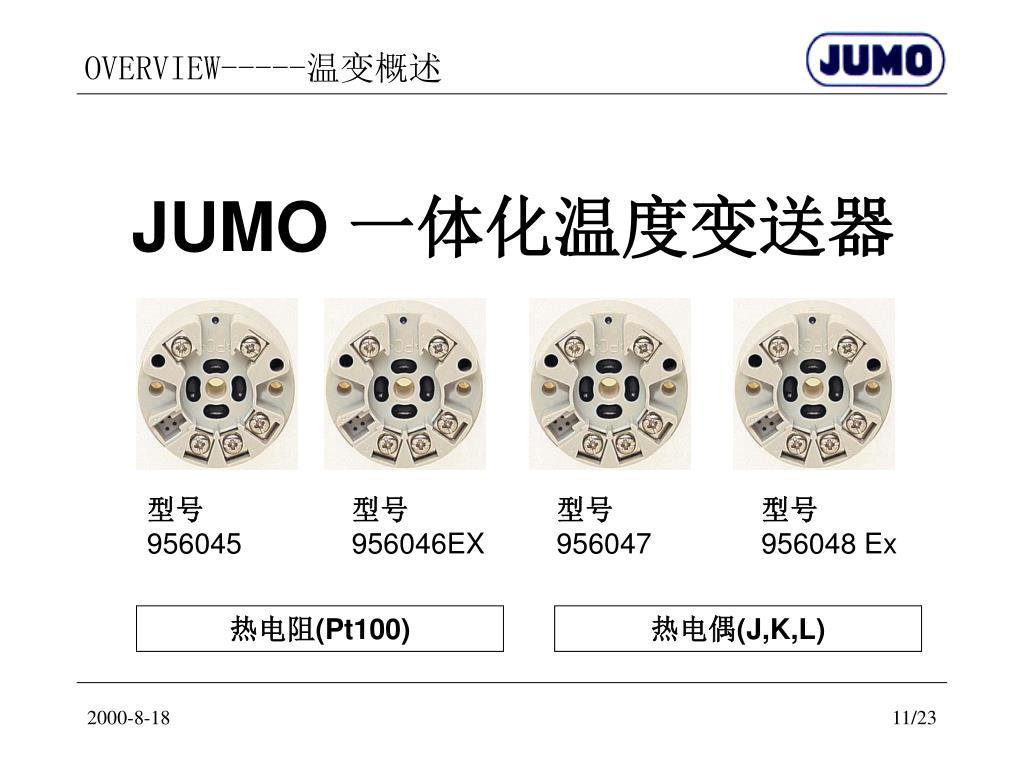

  11. OVERVIEW-----温变概述 JUMO 一体化温度变送器 型号 956045 型号 956046EX 型号 956047 型号 956048 Ex 热电阻(Pt100) 热电偶(J,K,L)

  12. OVERVIEW-----温变概述 主要技术数据

  13. OVERVIEW-----温变概述 订货说明 选型举例 956045/001,量程0-100C 956047/043,量程0-600C 956046/001,量程0-300C 956048/043,量程0-1200C

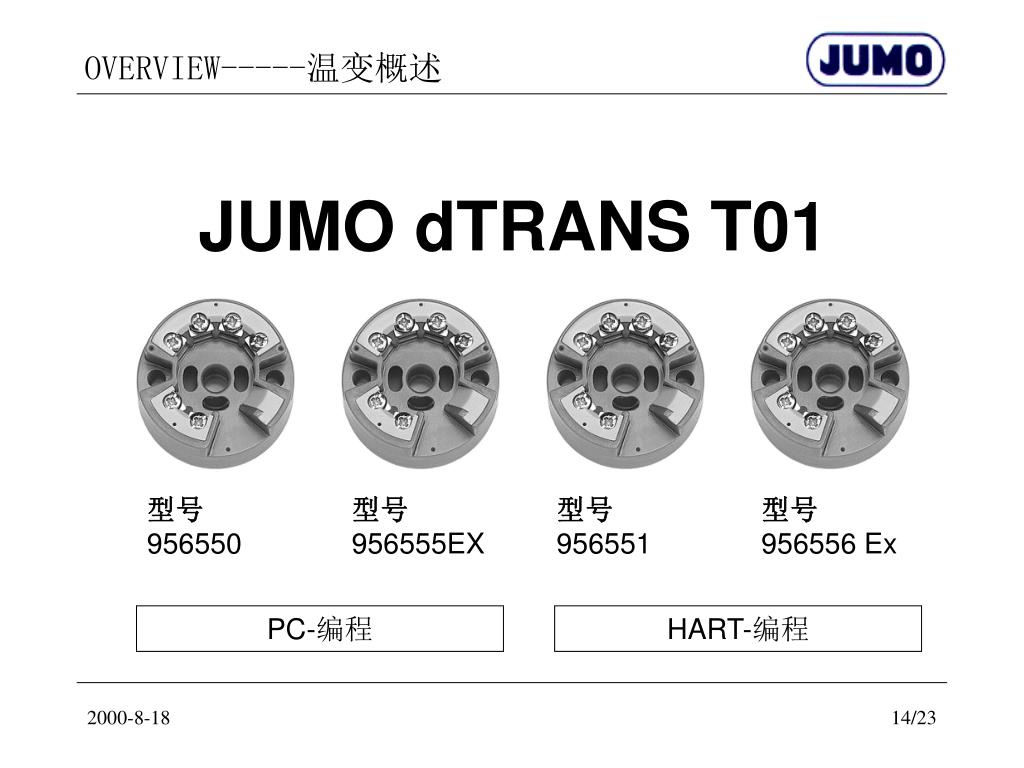

  14. OVERVIEW-----温变概述 JUMO dTRANS T01 型号 956550 型号 956555EX 型号 956551 型号 956556 Ex PC-编程 HART-编程

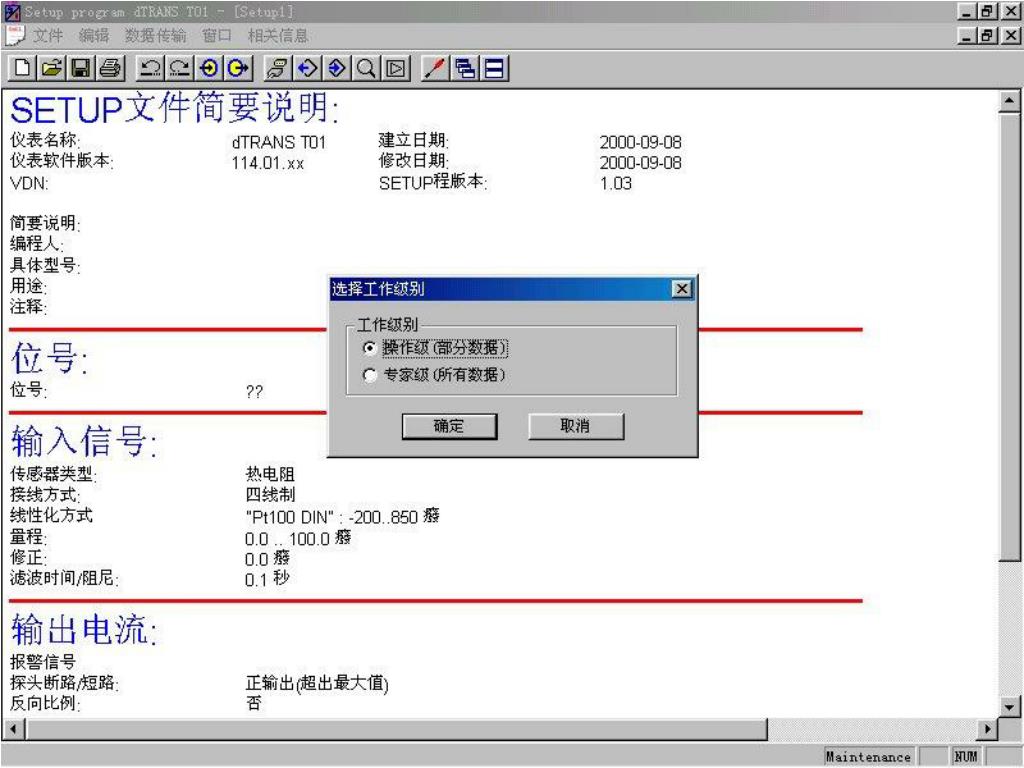

  15. OVERVIEW-----温变概述

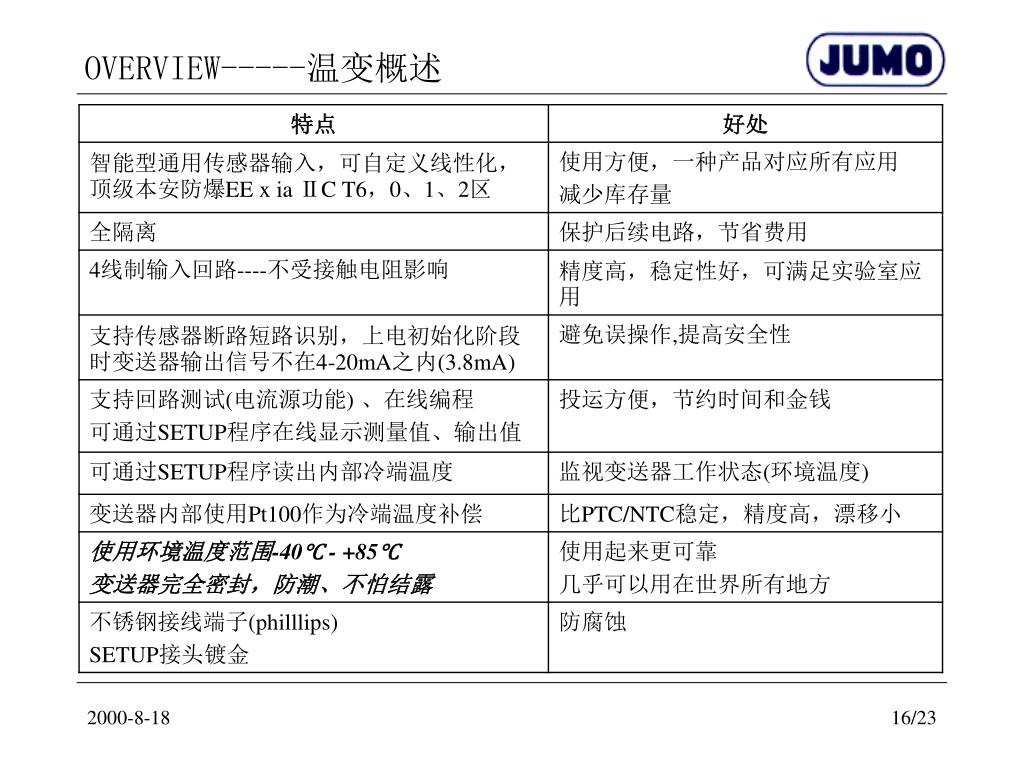

  16. OVERVIEW-----温变概述

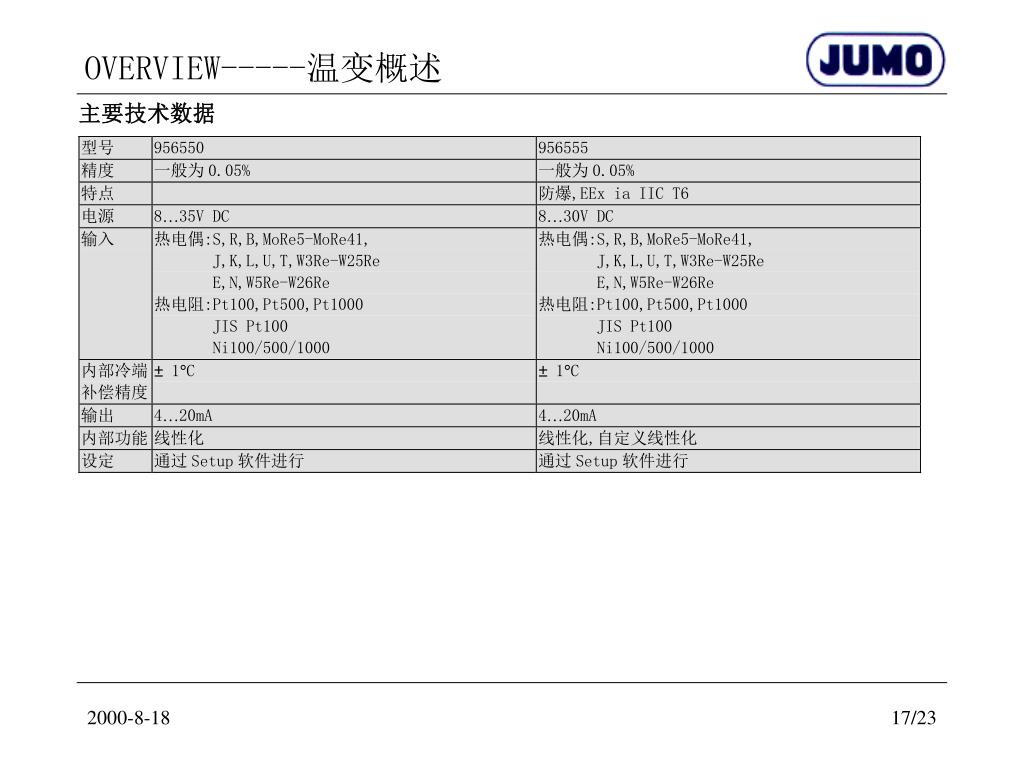

  17. OVERVIEW-----温变概述 主要技术数据

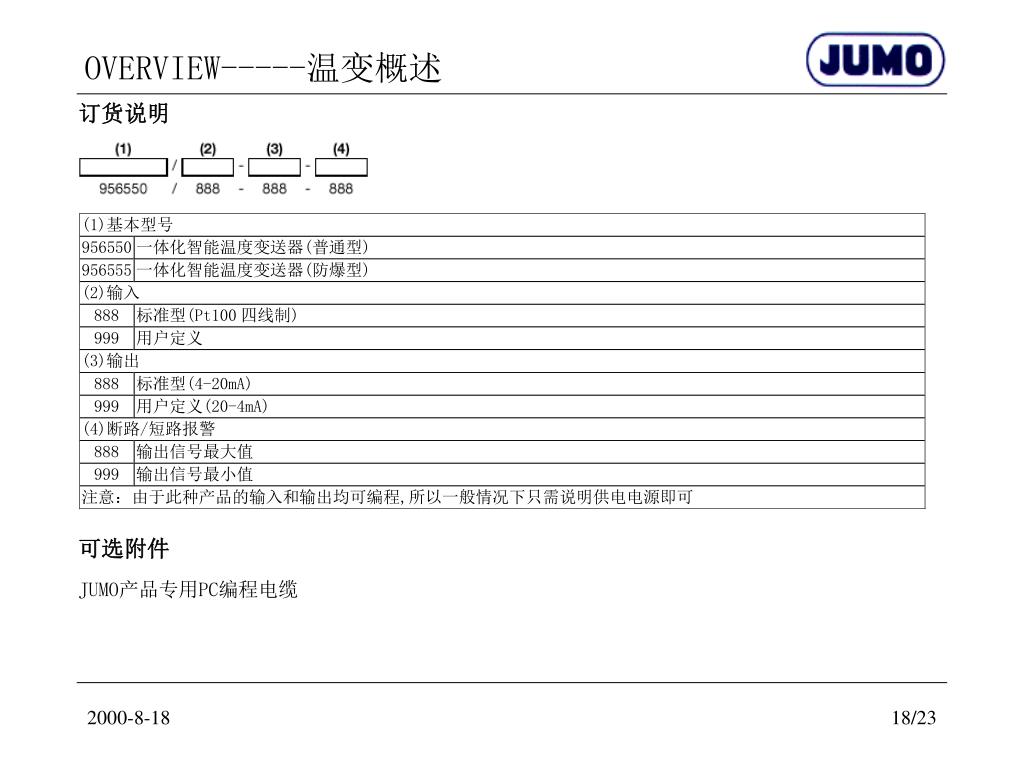

  18. OVERVIEW-----温变概述 订货说明 可选附件 JUMO产品专用PC编程电缆

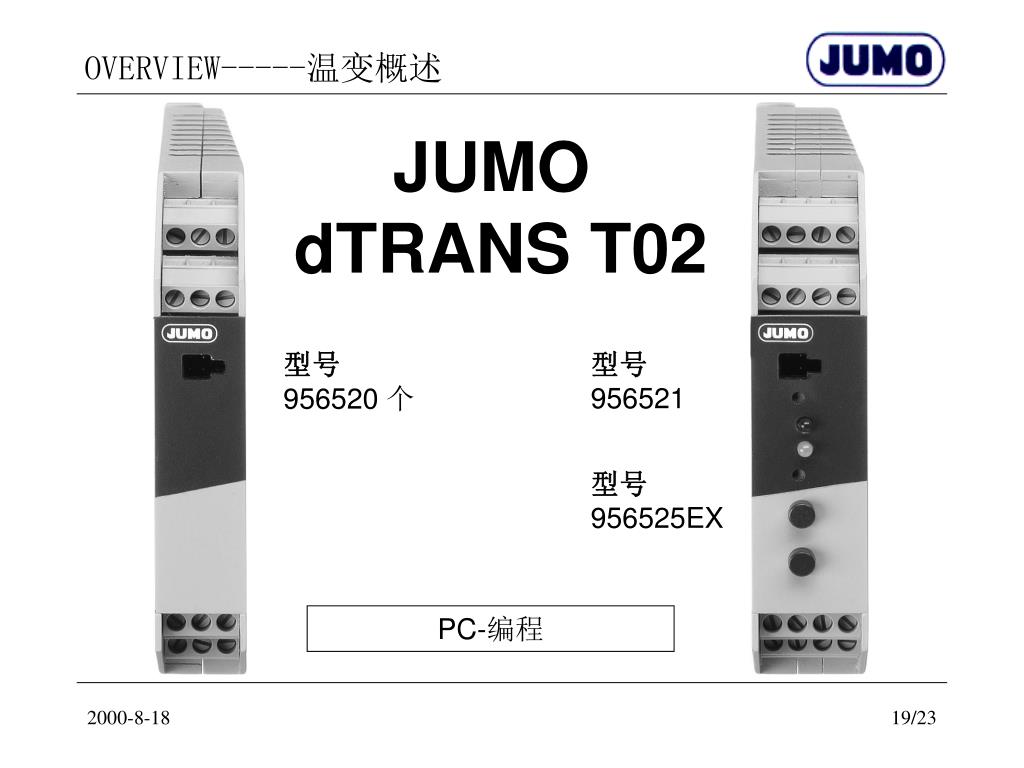

  19. OVERVIEW-----温变概述 JUMO dTRANS T02 型号 956520 个 型号 956521 型号 956525EX PC-编程

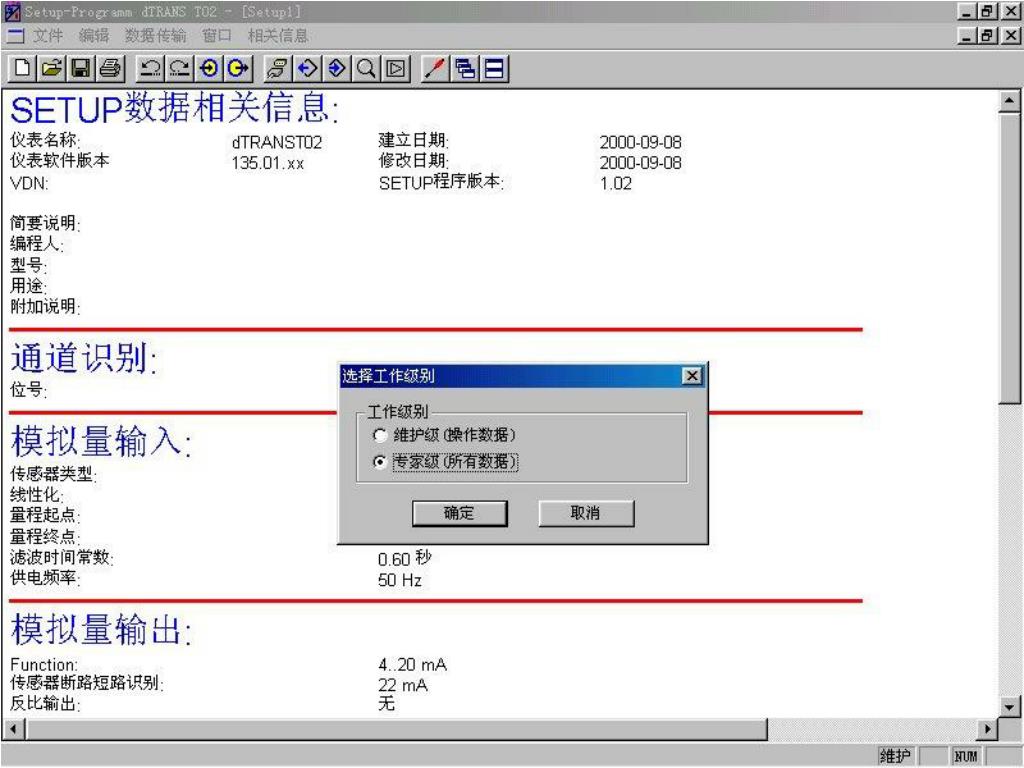

  20. OVERVIEW-----温变概述

  21. OVERVIEW-----温变概述

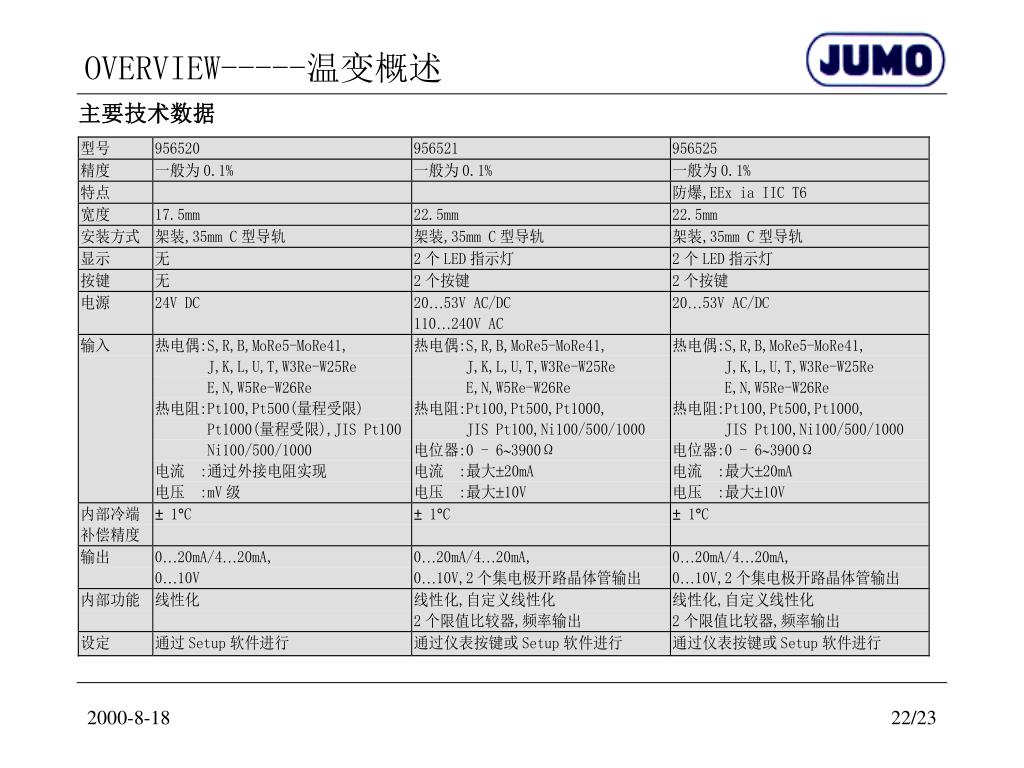

  22. OVERVIEW-----温变概述 主要技术数据

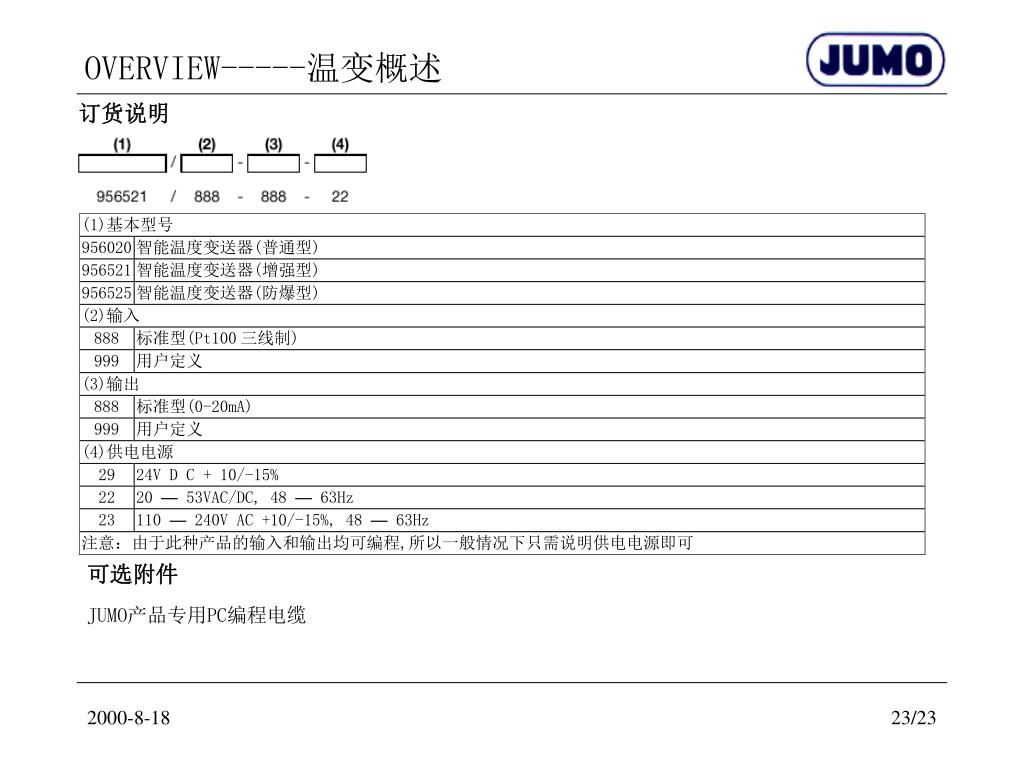

  23. OVERVIEW-----温变概述 订货说明 可选附件 JUMO产品专用PC编程电缆
