Brico

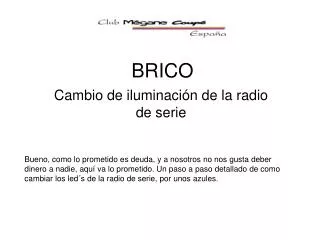

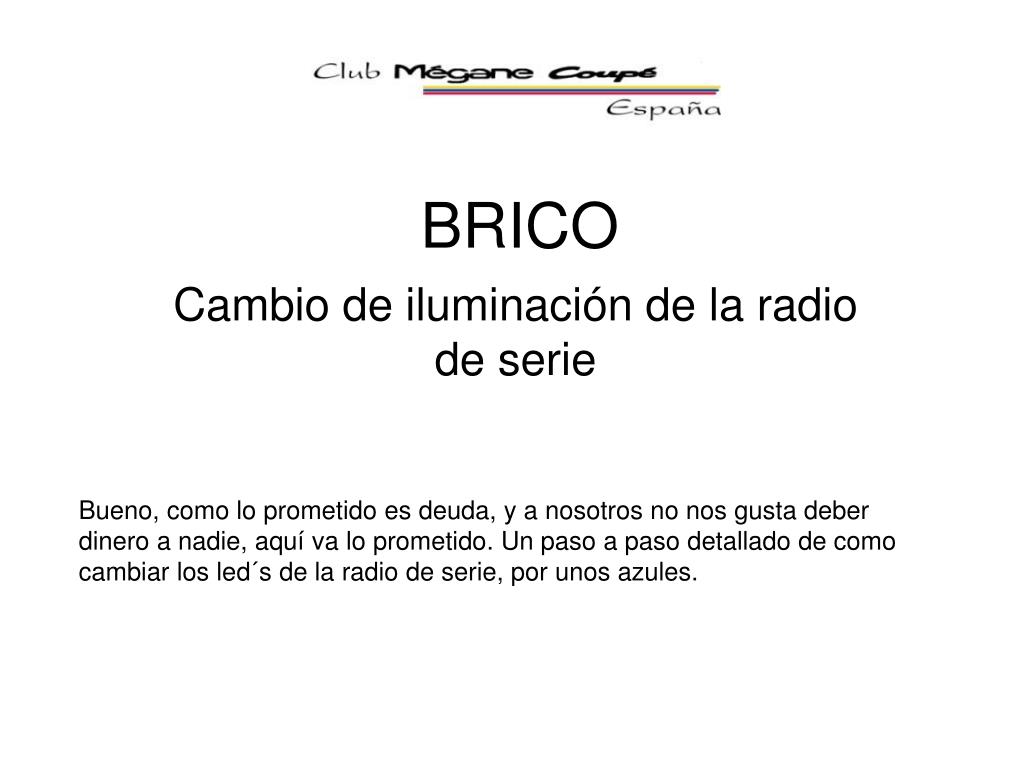

BRICO

Cambio de iluminacin de la radio de serie

Bueno, como lo prometido es deuda, y a nosotros no nos gusta deber dinero a nadie, aqu va lo prometido. Un paso a paso detallado de como cambiar los leds de la radio de serie, por unos azules.


Brico

Empezaremos diciendo, que para que salga todo mucho mas econmico, veris que la radio lleva de serie unos ledas SMD 1210. El precio de estos en azules es mucho mas caro que los leds de 3mm, as que optamos (mejor dicho, SAMUR aconsejo, y yo obedec por que no tengo ni idea, seamos sinceros) por usar estos.Dicho esto, empezamos...


Brico

El primer paso es con un destornillador o cualquier otra cosa, por los agujeros laterales que tiene la radio, sacarla de su sitio.


Brico

El siguiente paso es sacar las clavijas de cables de la parte trasera de la radio. Son cuatro: La del cargador de cds, si lo tenemos, la del mando satlite, la antena, y la de los altavoces.


Brico

Lo prximo es quitar las dos chapas color cobre que sujetan la radio al frontal del coche. Van fijadas con un tornillo cada una. Aqu podis ver una ya quitada, y la otra todava sin quitar.


Brico

Lo siguiente, es quitar las dos chapas que tapan la radio. Tanto la superior, como la inferior. Aqu podemos ver a SAMUR pegndose con la de arriba, que costo lo suyo quitarla...


Brico

Una vez echo esto, la radio quedara en este estado. Visto desde arriba...


Brico

Y desde abajo


Brico

Seguimos pasito a pasito... Ahora toca quitar el frontal. Cuando ya lo tengamos en la mano, veremos los famosos leds SMD 1210 naranjas.


Brico

El tabaco no es mo. Aqu podis ver con mas detalle la placa donde tendremos que cambiar los leds.


Brico

Esta foto no es necesariamente obligatoria, pero es el pequeo tributo que quiero rendir al maestro SAMUR por todo el trabajo realizado. Aqu le vemos soldando los leds.


Brico

Ahora viene la parte "divertida". Los leds SMD 1210 alumbran hacia abajo, iban soldados a los dos lados del agujero en la placa que da acceso al botn, para que pase la luz, y lo ilumine. Pero al poner leds de 3mm, tenemos que "darles la vuelta" girando las patillas, de tal manera que alumbren hacia el hueco. ANTES DE DESOLDAR LOS LEDS, fijaros en la polarizacin que llevan. Lo distinguiris por que el polo negativo lleva una muesca pequeita. Bueno, dicho as, puede resultar un jaleo. Por eso ponemos la siguiente foto.


Brico

Lo blanco que se ve en la parte de arriba, es el led naranja que hemos retirado, y lo otro es el led que hemos puesto.


Brico

En esta foto, podis apreciar como quedara un led ya soldado (parte izquierda) y el agujero que se ve (parte derecha) es donde ira el led que alumbra uno de los crculos grandes. Como apreciareis en la ultima foto (resultado final) estos crculos no se alumbran como es debido. La solucin es hacerlo con led de 5mm


Brico

Despus de desmontar la radio, soldar todos los leds CON LA POLARIZACION CORRECTA (Si soldis uno mal, dejareis sin encender ese led). Conectis los cables del coche, y comprobis que encienden (Encendiendo la luz de posicin). Una vez revisado que todo esta bien, volvis a montar la radio (Panel frontal, superior y inferior, y chapitas color cobre laterales) conectis todas las pletinas que llevaba (mando satlite, cargador, altavoces, y antena) y la encajis en su hueco. Si lo habis hecho siguiendo estos pasos, como nosotros, el resultado debera ser algo as....


Brico

Como ya mencione antes, los crculos grandes, no quedan bien alumbrados, pero esto lo arreglamos con los leds de 5mmNo quiero terminar este brico, sin dar las gracias a SAMUR, el gran cerebro de todo esto, y a Dtd el tercer integrante del Comando brico.
