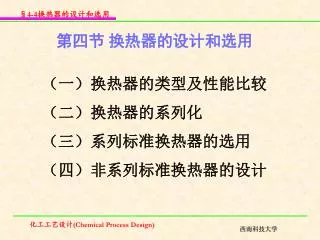

  1. §4-4换热器的设计和选用 第四节 换热器的设计和选用 （一）换热器的类型及性能比较 （二）换热器的系列化 （三）系列标准换热器的选用 （四）非系列标准换热器的设计

  2. §4-4换热器的设计和选用 （一）换热器类型及性能比较

  3. §4-4换热器的设计和选用 （一）换热器类型及性能比较

  4. §4-4换热器的设计和选用 （二）换热器的系列化 • 由于换热设备应用广泛，国家现在己将多种换热器包括管壳式、板式换热器和石墨换热器系列化，采用标准图纸进行系列化生产。 • 各型号标准图纸可到有关设计单位购买，有的化工机械厂已有系列标准的各式换热器供应．这给换热器的造型带来了很多方便。

  5. §4-4换热器的设计和选用 （二）换热器的系列化 • 巳形成标准系列的换热器有： • 固定管板式换热器(JB／T4715—92)、立式热虹吸式重沸器(JB／T4716一92)、钢制固定式薄管板列管换热器(HG 21503—92)、浮头式换热器和冷凝器(JB／T4714—92)、U型管式换热器(JB／4717—92)、螺旋板式换热器(JB／T4723—92)、列管式石墨换热器(HG5—1320—80)、YRA型圆块孔式石墨换热器(HG 5—1321—80)、矩形块孔式石墨换热器(HG 5—1322—80)。

  6. §4-4换热器的设计和选用 （三）系列标准换热器的选用 • 在工程设计中，应尽量选用标准系列的换热器，这样做不仅给设计工作带来方便，对于工程进度和投资也是有利的。 • 其选用的大致程序如下： 1、分析设计任务 • 即根据工艺特点，掌握基本数据，如流量、进出口温度、操作压力、物性数据及流体的腐蚀性与悬浮物含量等。

  7. §4-4换热器的设计和选用 （三）系列标准换热器的选用 2、制定设计方案 • 即选择换热器的型式；确定哪股流体走管程，哪股流体走壳程 3、设计计算 • 确定和计算平均温差Δt m，即确定终端温差，根据化学工程有关公式，算出平均温差；计算热负荷Q；估计污垢热阻系数并初算出传热系数K；算出总传热面积A；调整温度差，再算一次传热面积。 4、选用系列换热器，并验算换热器的压力降

  8. §4-4换热器的设计和选用 （四）非系列标准换热器的设计 1、分析设计任务 2、制定设计方案 3、设计计算 ⑴计算两股流体的定性温度，查出定性下有关的物性数据 ⑵计算热负荷Q ⑶计算平均温差△tm ⑷假定传热系数K'

  9. §4-4换热器的设计和选用 （四）非系列标准换热器的设计 3、设计计算 ⑸由Q、△tm及k'值计算所需传热面积A' ⑹由A'初定设备结构尺寸：如管数、管板厚度、壳方流通面积等。 ⑺计算初定设备的管方、壳方流体的对流给热系数 ⑻选取管方及壳方的污垢热阻系数 ⑼计算初定设备内的传热系数 ⑽确定换热器进出口尺寸 ⑾验算流体压力降，如超出许可值就要修改设计重新计算
