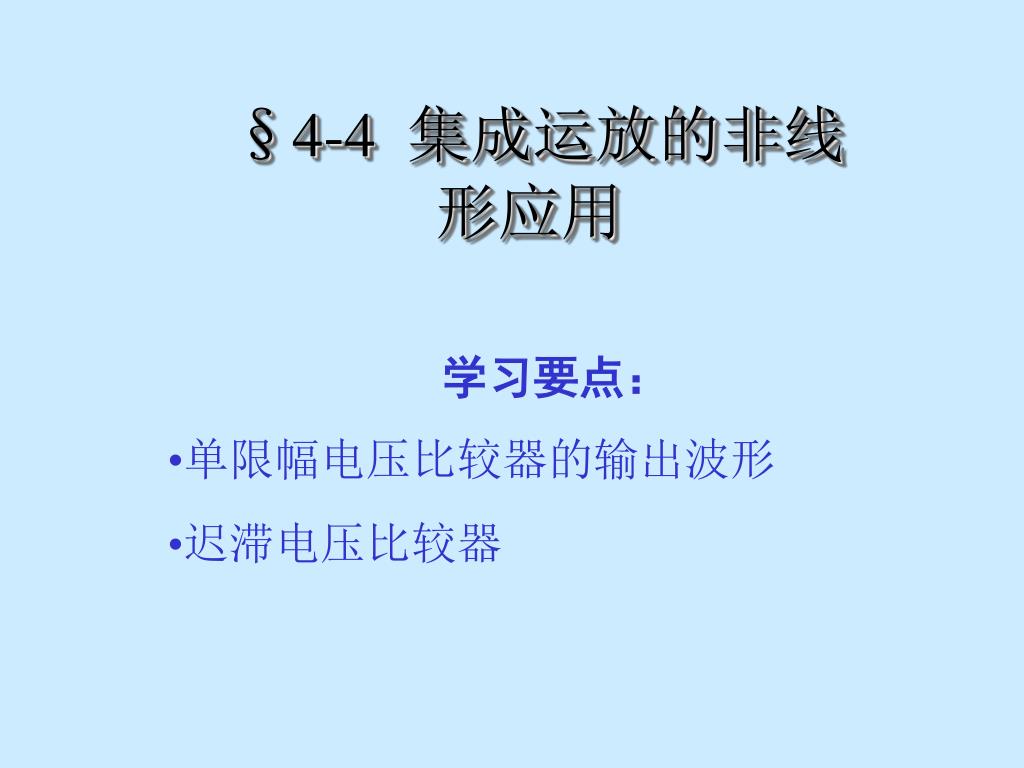

  1. §4-4 集成运放的非线形应用 • 学习要点: • 单限幅电压比较器的输出波形 • 迟滞电压比较器

  2. 集成运放的非线形应用 4-4-1 单门限电压比较器 4-4-2 迟滞电压比较器 退出

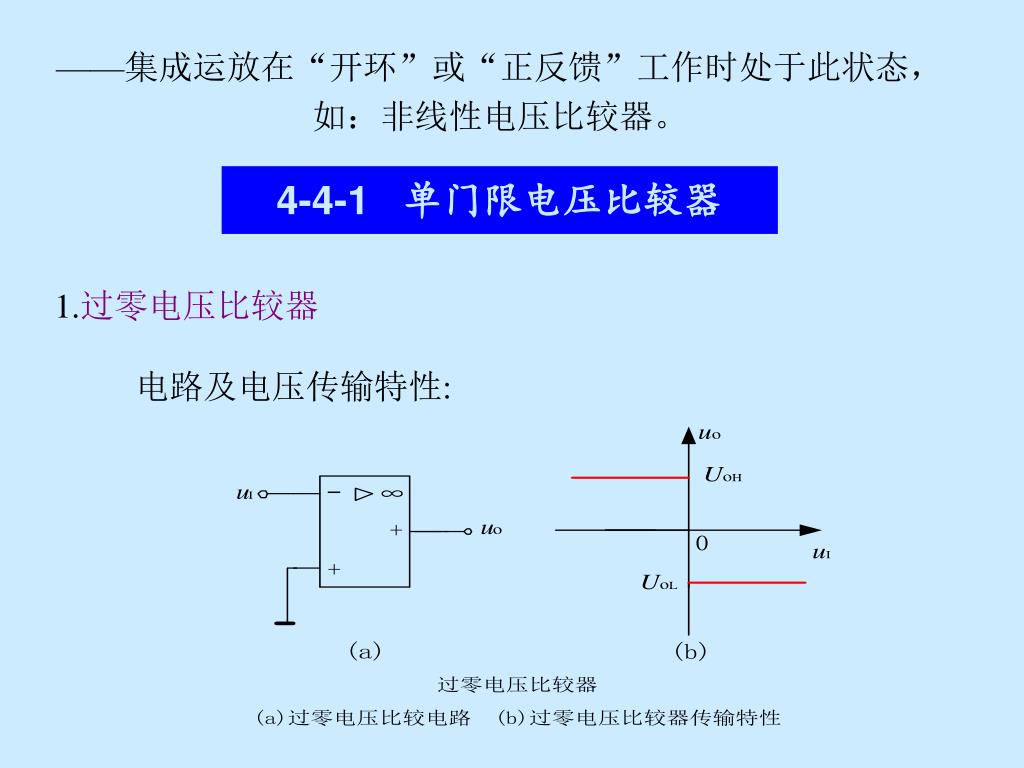

  3. ——集成运放在“开环”或“正反馈”工作时处于此状态,——集成运放在“开环”或“正反馈”工作时处于此状态, 如:非线性电压比较器。 4-4-1 单门限电压比较器 1.过零电压比较器 电路及电压传输特性:

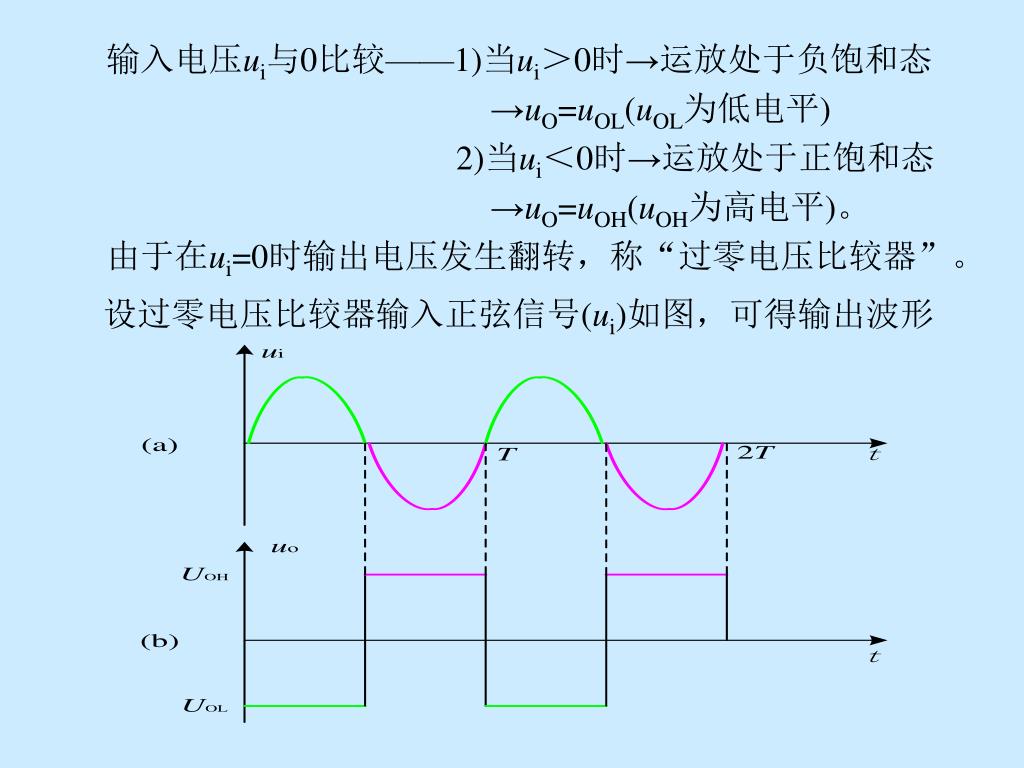

  4. 输入电压ui与0比较——1)当ui>0时→运放处于负饱和态输入电压ui与0比较——1)当ui>0时→运放处于负饱和态 →uO=uOL(uOL为低电平) 2)当ui<0时→运放处于正饱和态 →uO=uOH(uOH为高电平)。 由于在ui=0时输出电压发生翻转,称“过零电压比较器”。 设过零电压比较器输入正弦信号(ui)如图,可得输出波形

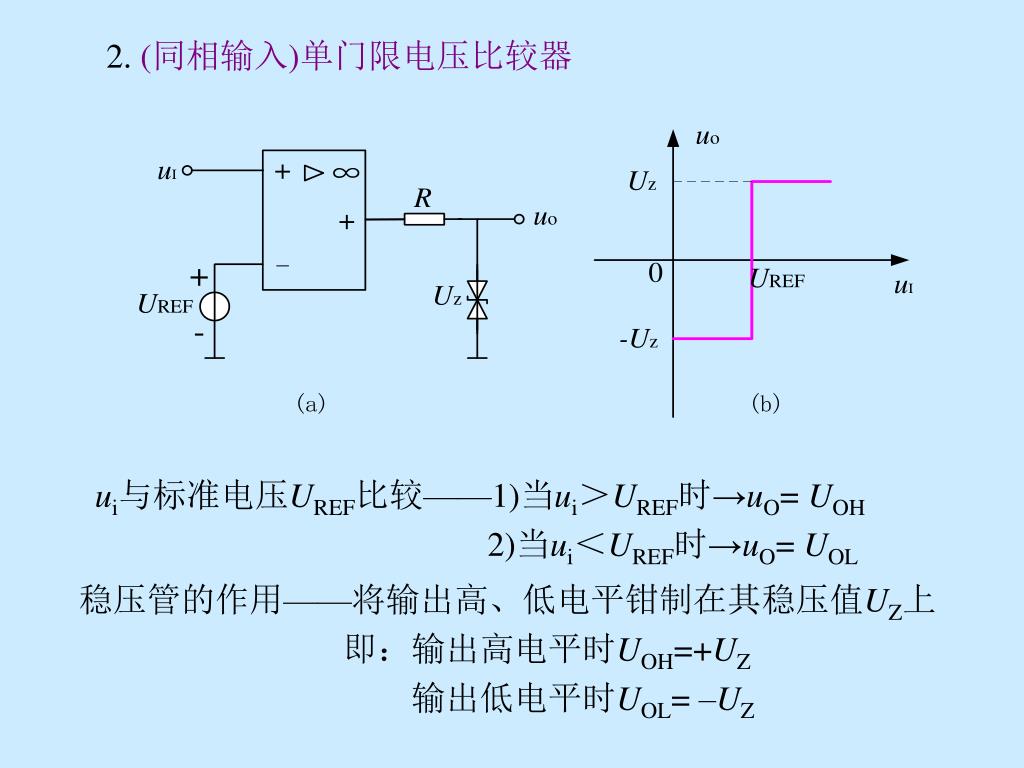

  5. 2. (同相输入)单门限电压比较器 ui与标准电压UREF比较——1)当ui>UREF时→uO= UOH 2)当ui<UREF时→uO= UOL 稳压管的作用——将输出高、低电平钳制在其稳压值UZ上 即:输出高电平时UOH=+UZ 输出低电平时UOL= –UZ

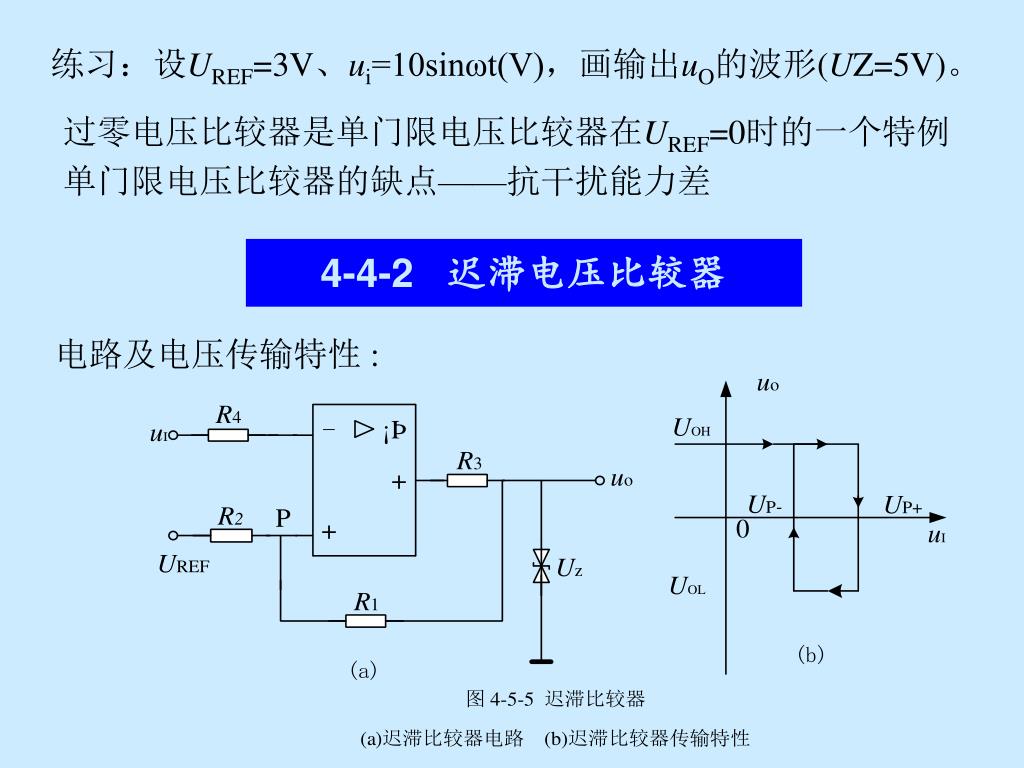

  6. 练习:设UREF=3V、ui=10sinωt(V),画输出uO的波形(UZ=5V)。 过零电压比较器是单门限电压比较器在UREF=0时的一个特例 单门限电压比较器的缺点——抗干扰能力差 4-4-2 迟滞电压比较器 电路及电压传输特性 :

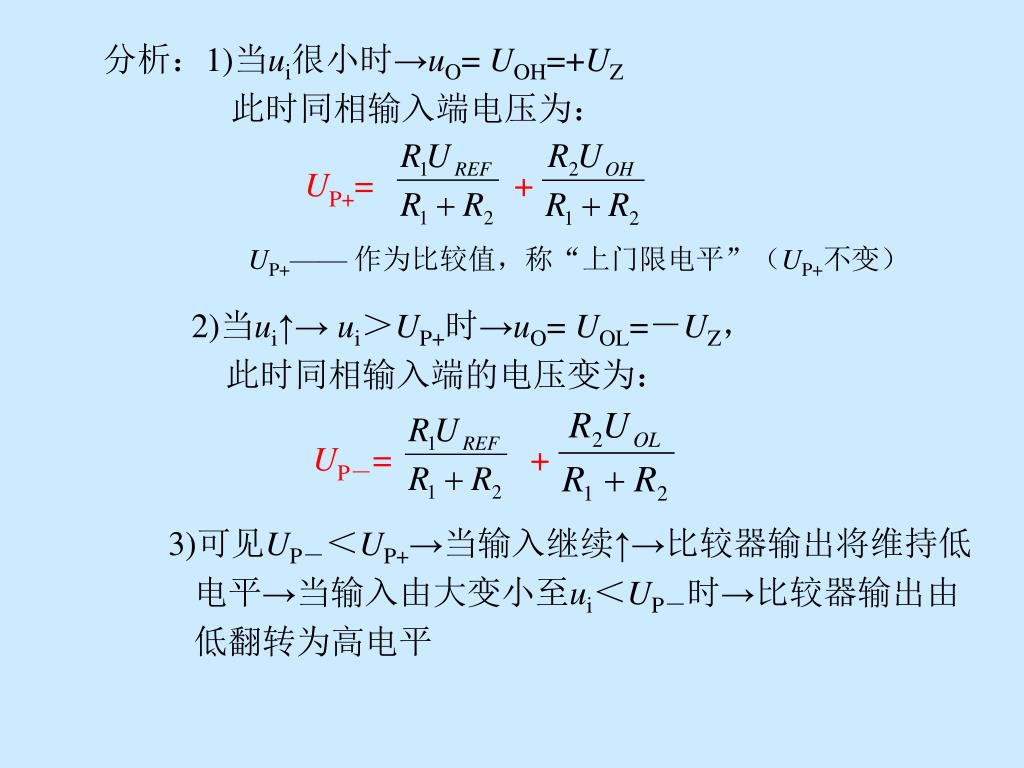

  7. 分析:1)当ui很小时→uO= UOH=+UZ 此时同相输入端电压为: UP+= + UP+—— 作为比较值,称“上门限电平”(UP+不变) 2)当ui↑→ ui>UP+时→uO= UOL=-UZ, 此时同相输入端的电压变为: UP-= + 3)可见UP-<UP+→当输入继续↑→比较器输出将维持低 电平→当输入由大变小至ui<UP-时→比较器输出由 低翻转为高电平

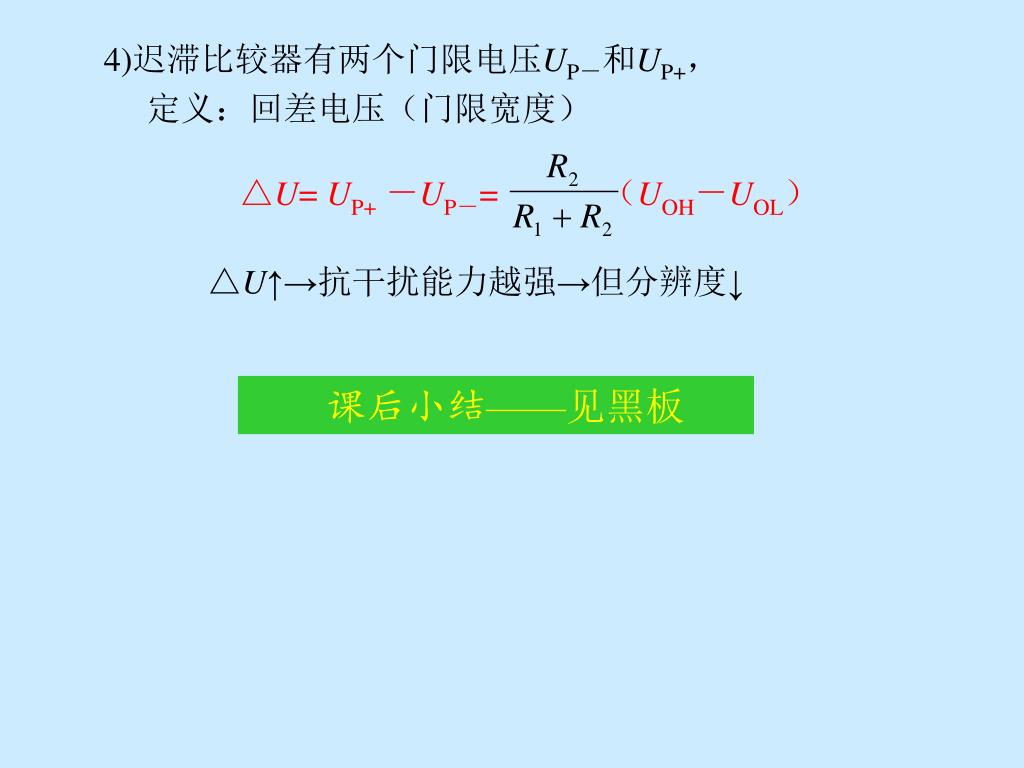

  8. 4)迟滞比较器有两个门限电压UP-和UP+, 定义:回差电压(门限宽度) △U= UP+-UP-= (UOH-UOL) △U↑→抗干扰能力越强→但分辨度↓ 课后小结——见黑板

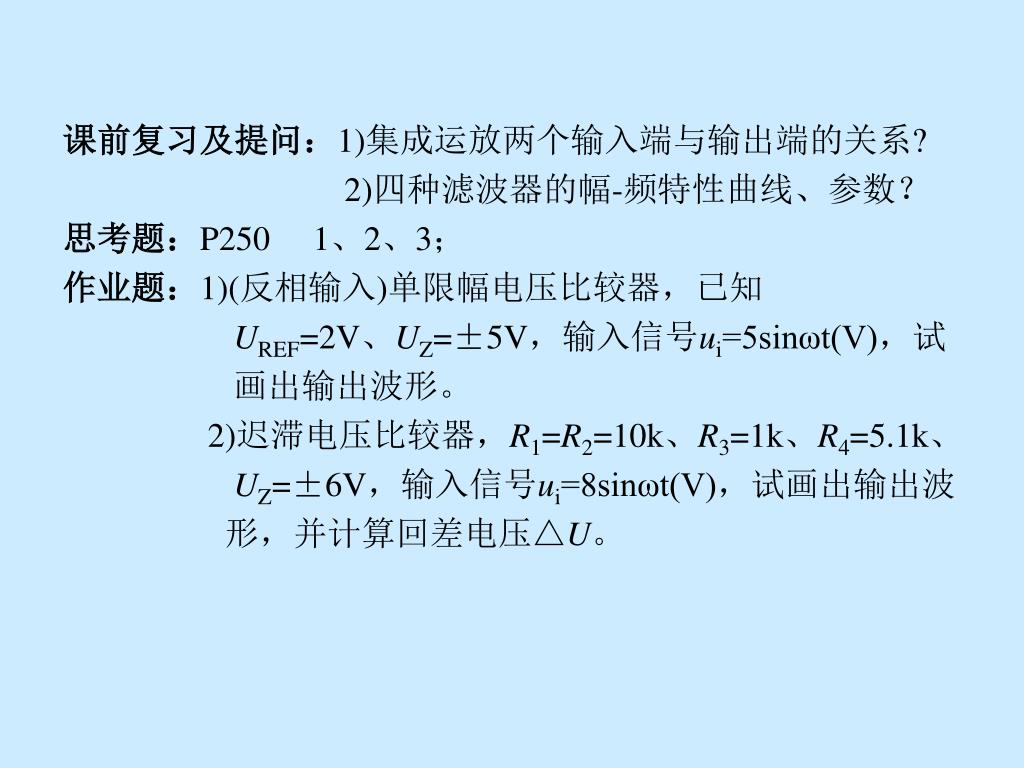

  9. 课前复习及提问:1)集成运放两个输入端与输出端的关系?课前复习及提问:1)集成运放两个输入端与输出端的关系? 2)四种滤波器的幅-频特性曲线、参数? 思考题:P250 1、2、3; 作业题:1)(反相输入)单限幅电压比较器,已知 UREF=2V、UZ=±5V,输入信号ui=5sinωt(V),试 画出输出波形。 2)迟滞电压比较器,R1=R2=10k、R3=1k、R4=5.1k、 UZ=±6V,输入信号ui=8sinωt(V),试画出输出波 形,并计算回差电压△U。
