Vegetationsplot

Intensivmonitoring-Fläche. Markierung im Feld: Ausschnitt s. nächste Seite. 10 m. A2. A4. A1. A3. 10 m. Teilquadrat B4. Sammlerplot. B2. B4. B1. B3. Vegetationsplot. Bodenplot. 1 m. Reserveplot. 43 m. Streusammler. Schneesammler. C2. C4. C1. C3. Regensammler.

galen
Download Presentation

Vegetationsplot

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

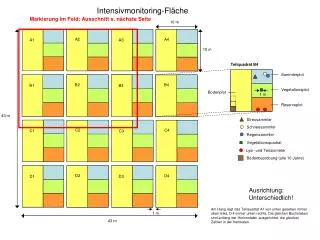

  1. Intensivmonitoring-Fläche Markierung im Feld: Ausschnitt s. nächste Seite 10 m A2 A4 A1 A3 10 m Teilquadrat B4 Sammlerplot B2 B4 B1 B3 Vegetationsplot Bodenplot 1 m Reserveplot 43 m Streusammler Schneesammler C2 C4 C1 C3 Regensammler Vegetationsquadrat Lysi- und Tensiometer Bodenbeprobung (alle 10 Jahre) D2 D4 D1 D3 Ausrichtung: Unterschiedlich! Am Hang liegt das Teilquadrat A1 von unten gesehen immer oben links, D 4 immer unten rechts. Die gleichen Buchstaben sind entlang der Horizontalen ausgerichtet, die gleichen Zahlen in der Vertikalen. 1 m 43 m

  2. Markierung der Intensivmonitoring-Fläche im Feld A2/1 A2/2 A3/1 A1/1 A1/2 Legende Oranges Kunstoffrohr, beschriftet A2 A3 A1 blaues Kunstoffrohr Roter Kunstoff-nagel A2/4 A2/3 A3/4 A1/4 A1/3 B1/1 B1/2 B2/1 B2/2 B3/1 B3 B2 B1 B1/4 B1/3 B2/4 B2/3 B3/4 C2/1 C2/2 C3/1 C1/1 C1/2

  3. IM-Teilfläche 1999 (Lysimeter) A1/1 A1/2 Reserviert für Bodenbeprobung Schneesammler (4 pro Fläche) 0.9 m Legende 1.65 m Oranges Kunstoffrohr, beschriftet 0.75 m Regensammler (16 pro Fläche) 1.7 m 1.3 m 1 m gelbes Kunstoffrohr Streusammler (10 pro Fläche) Roter Kunstoff-nagel 4.5 m A1 Vegetationsdauerquadrat 1 m 2 m 1 m 2 m 4.5 m 2.5 m Null-Lysimeter (unterhalb Laub) 0.2 m Unterdruck-Lysimeter (Tiefe 15, 50, 80 cm) 1.65 m Kühlbox mit Lysimeterflaschen ZUGANGSWEGE A1/4 A1/3

  4. IM-Teilfläche 1999 (Lysimeter) A1/1 A1/2 Schneesammler (4 pro Fläche) 0.9 m Legende 1.65 m Oranges Kunstoffrohr, beschriftet 0.75 m Regensammler (16 pro Fläche) 1.7 m 1.3 m 1 m blaues Kunstoffrohr Streusammler (10 pro Fläche) Roter Kunstoff-nagel 4.5 m A1 Vegetationsdauerquadrat 1 m 2 m 1 m 2 m 4.5 m 2.5 m 0.2 m Tensiometer (15, 30, 50, 80 cm) 1.65 m A1/4 A1/3 Reserviert für Bodenbeprobung

  5. IM-Teilfläche 2008 (mit Bodenwassergehaltssensoren) A1/1 A1/2 A1 A1/4 A1/3 Schneesammler (4 pro Fläche) 0.9 m Legende 1.65 m Oranges Kunstoffrohr, beschriftet 0.75 m Regensammler (16 pro Fläche) 1.7 m 1.3 m 1 m blaues Kunstoffrohr Streusammler (10 pro Fläche) Roter Kunstoff-nagel 4.5 m Vegetationsdauerquadrat 1 m 2 m 1 m 2 m 4.5 m 2.5 m 0.2 m 0.2 m Bodenwassergehaltssensoren (15, 50, 80 cm) 1.65 m Lysimeter Reserviert für Bodenbeprobung
