شبکه برق ايران و انتقال

HVDC

گئورگ قره‌پتيان

قطب علمي قدرت و

پژوهشكده بهره‌برداري ايمن شبكه

دانشگاه صنعتي اميركبير


4999887

عناوين بحث:

1- مقدمه

2- مقايسه فنی

3- موارد مطرح برای شبکه بر ق ايران


4999887

1-مقدمه

هدف بهره برداران سيستم قدرت

  • تحويل انرژي با :

  • ولتاژ ثابت

  • فركانس ثابت

Power System Control


4999887

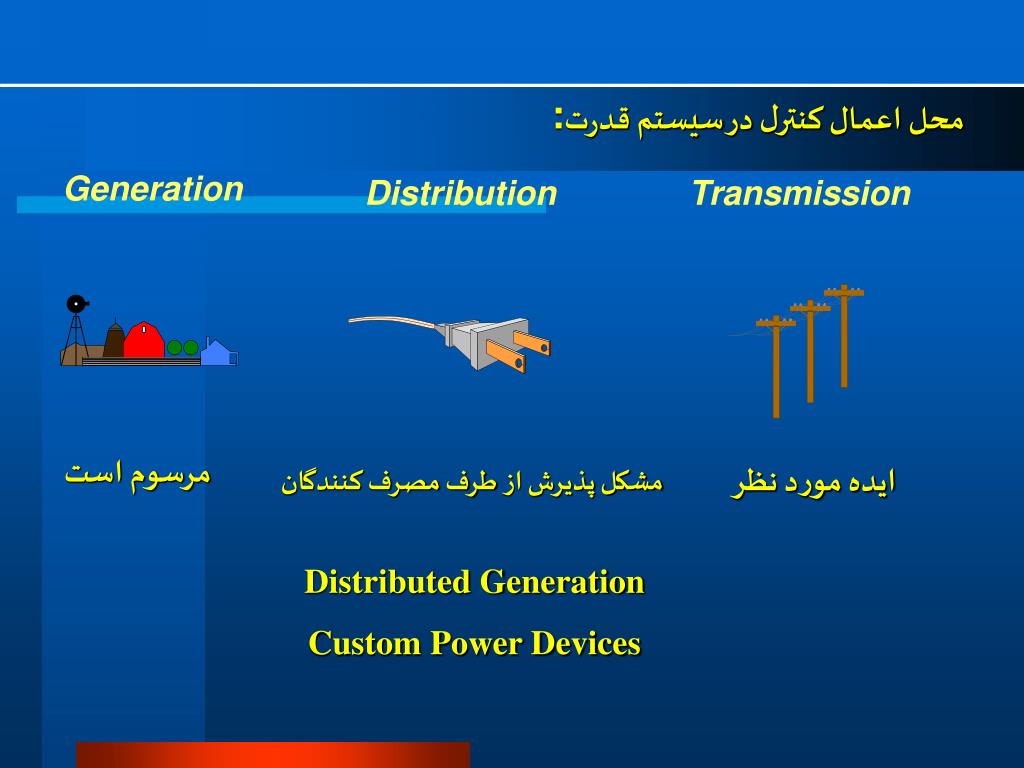

محل اعمال كنترل در سيستم قدرت:

Generation

Distribution

Transmission

مرسوم است

ايده مورد نظر

مشكل پذيرش ازطرف مصرف كنندگان

Distributed Generation

Custom Power Devices


4999887

مشكلات سيستم انتقال:

طراحي اوليه مشكلي ندارد.


4999887

  • رشد بار

  • اتصال شبكه‌ها

  • تأسيس نيروگاه‌هاي جديد

  • احداث خطوط جديد

ولی با :


4999887

عمده ترين مشكلات سيستم انتقال:

  • عبور توان در مسير ناخواسته

  • اضافه بار خطوط

  • کم باری خطوط

  • چرخش توان

1-در شبکه های غربالی:

2-در شبکه هايی با خطوط بلند:

  • فاصله زياد بين حد حرارتی و

  • توان عبوری، بهربرداری نامناسب

3-در شبکه هايیتجديد ساختارشده:

This process increases power flow variations and drives the demand for appropriate tools to bettercontrol the powernetwork.


4999887

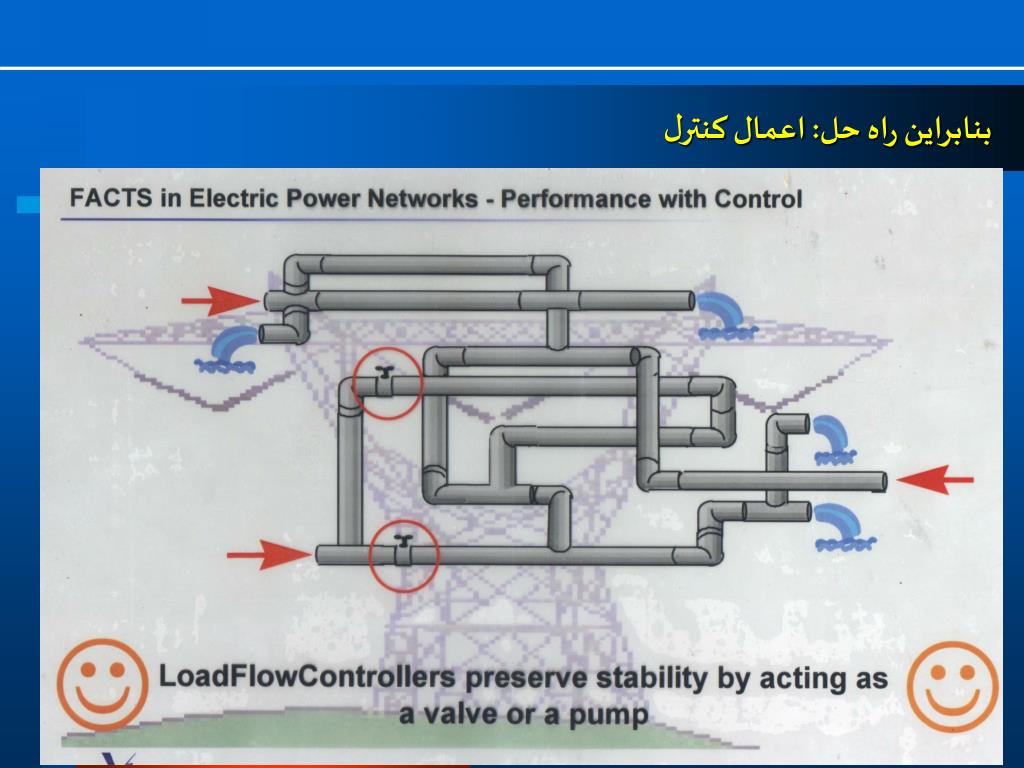

بنابراين راه حل: اعمال كنترل


4999887

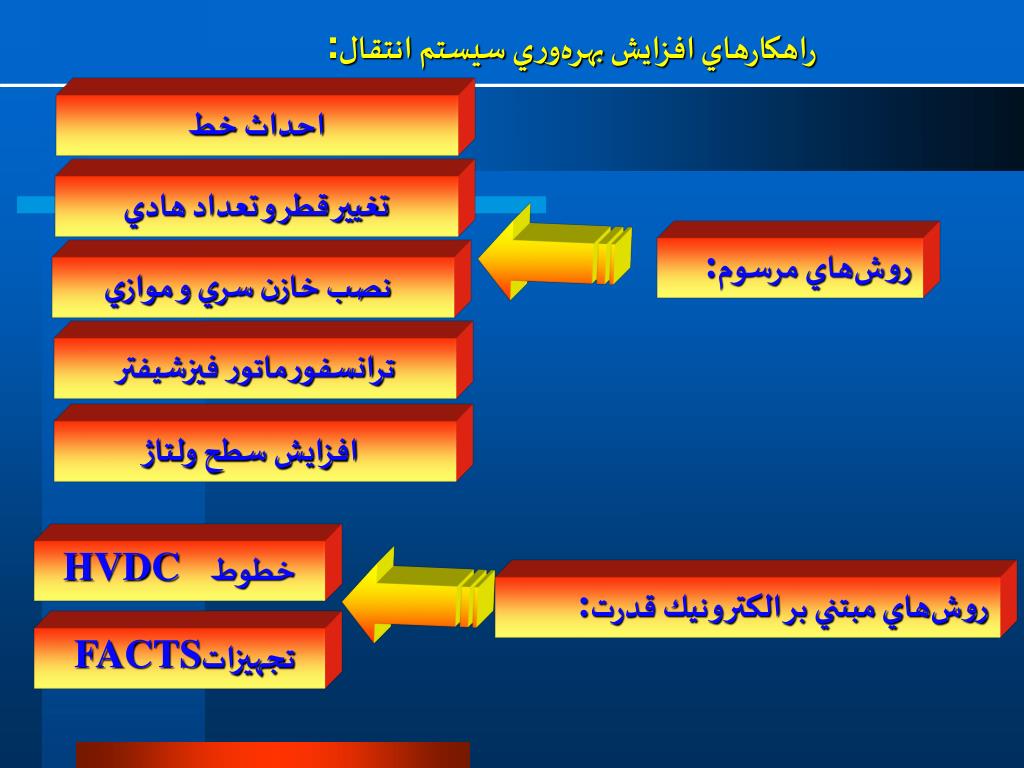

راهكارهاي افزايش بهره‌وري سيستم انتقال:

احداث خط

تغيير قطر و تعداد هادي

روش‌هاي مرسوم:

نصب خازن سري و موازي

ترانسفورماتور فيزشيفتر

افزايش سطح ولتاژ

خطوطHVDC

روش‌هاي مبتني بر الكترونيك قدرت:

تجهيزاتFACTS


4999887

آلترناتيوهای شبکه ايران:

HVAC 765 kV

HVAC + FACTS

HVDC

پيشنهاد 10/2/1382 - مصوب شورای تحقيقات برق و ...


4999887

تاريخچه:

1972 تايرستورها در مبدل HVDC

1974 اولين SVC در Nebraska توسط GE

1988 ارائه مفهوم FACTSتوسطHingorani

1990 کاربردIGBTو GTO

1995 تجهيزات Custom Power

...


4999887

Flexiblity

تعاريف :FACTS

توانايی اصلاح تغييرات

در سيستم انتقال

و نقطه کار

در ضمن حفظ پايداری دايم و گذرا


4999887

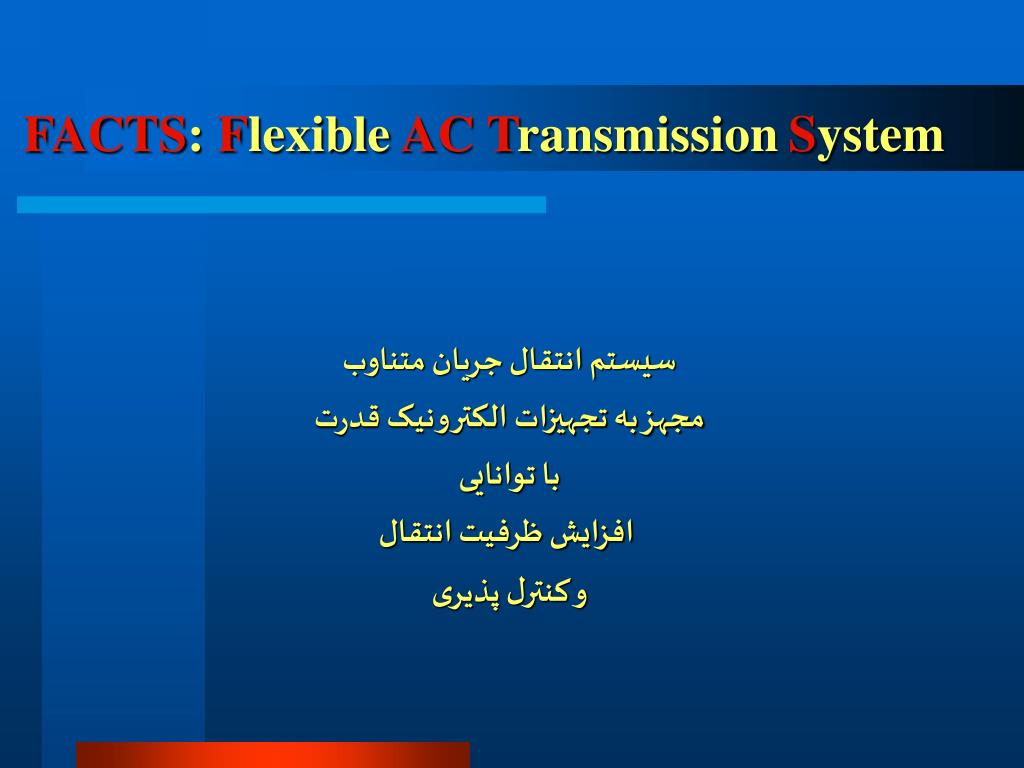

FACTS: Flexible ACTransmissionSystem

سيستم انتقال جريان متناوب

مجهز به تجهيزات الکترونيک قدرت

با توانايی

افزايش ظرفيت انتقال

و کنترل پذيری


4999887

FACTSController

تجهيزات کنترل کننده پارامترهای انتقال


4999887

Back-to-Back

انواع: HVDC Link


4999887

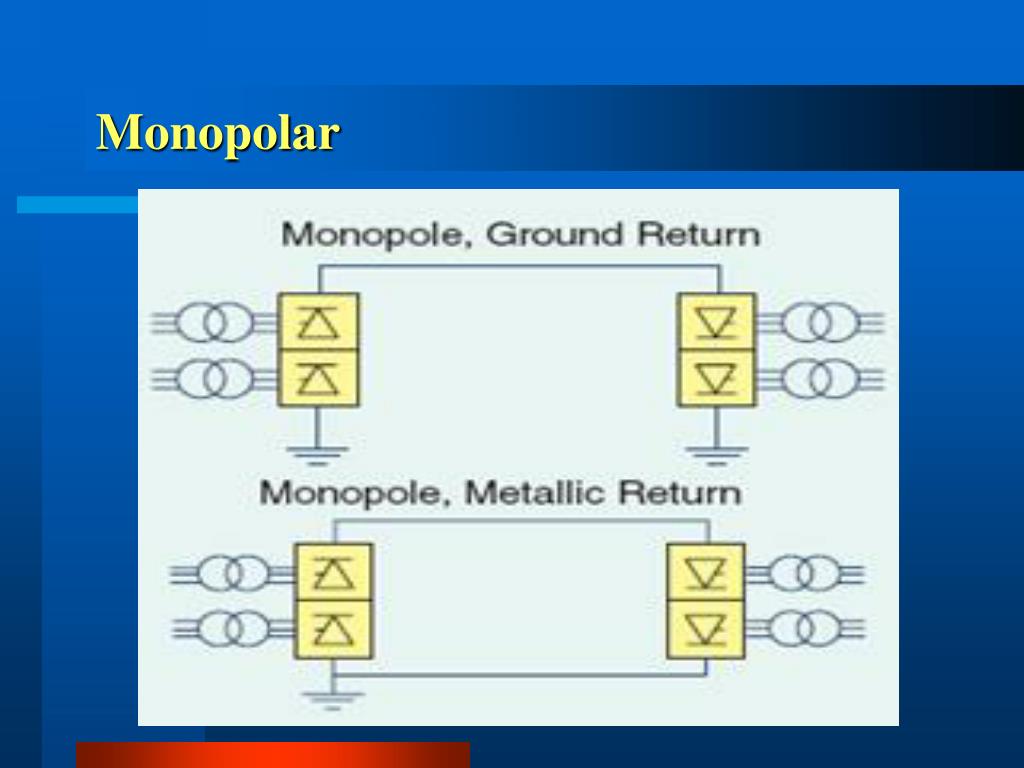

Monopolar


4999887

Monopolar


4999887

Monopolar


4999887

Homopolar


4999887

Bipolar


4999887

Bipolar


4999887

Bipolar


4999887

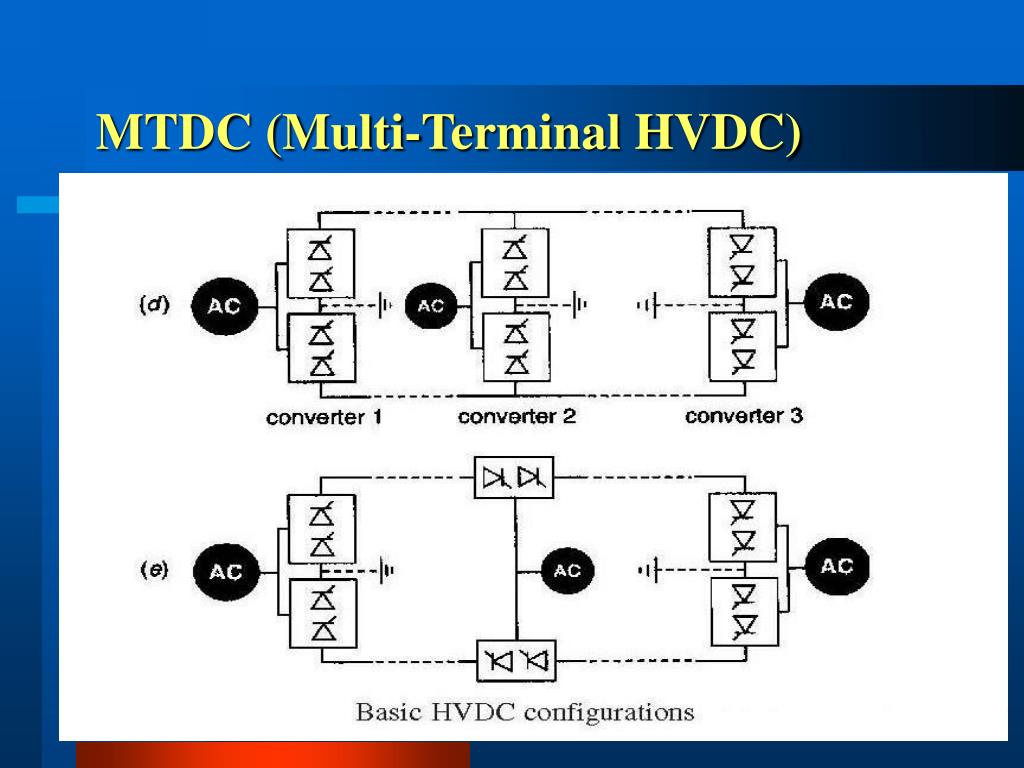

MTDC (Multi-Terminal HVDC)


4999887

اجزاء سيستم :HVDC

  • پست های مبدل در سرهای گيرنده و فرستنده

  • خطوط يا کابلهای انتقال

  • ترانسفورماتورها

  • منابع توان راکتيو

  • کليدهای نيمه هادی

  • فيلترهای AC و بانکهای خازنی

  • فيلترهای DC


4999887

روش مقايسه آلترناتيوها:

1- مقايسه اقتصادی

2- مقايسه فنی

3- مطالعات قابليت اطمينان


4999887

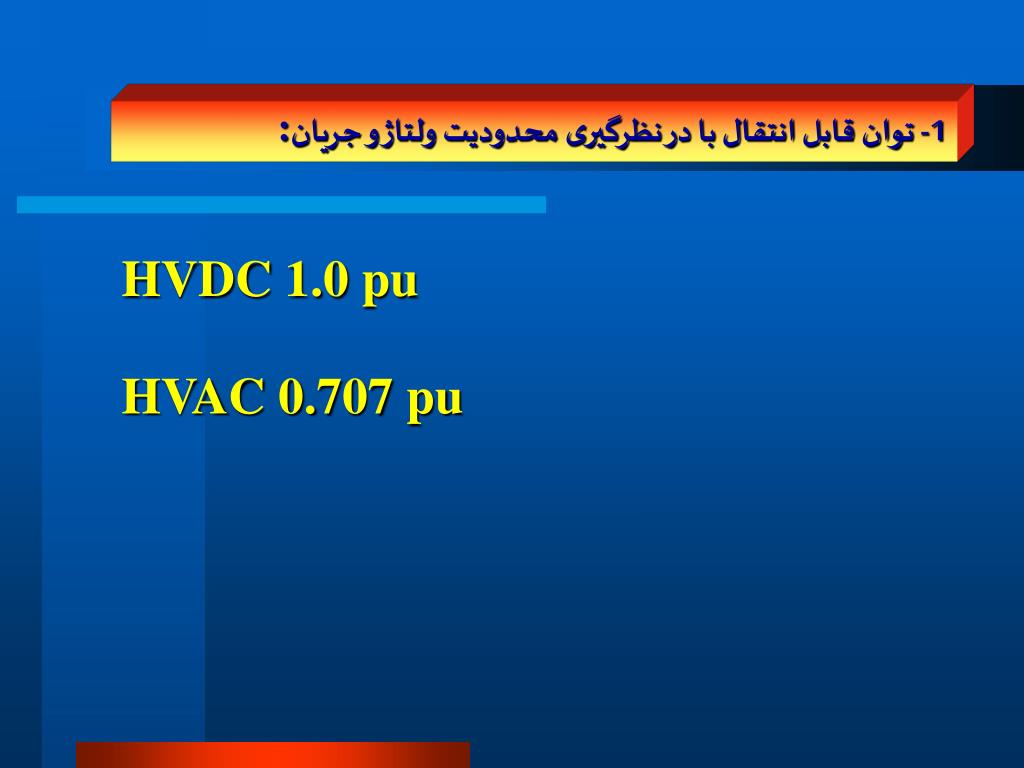

1- توان قابل انتقال با در نظرگيری محدوديت ولتاژ و جريان:

HVDC 1.0 pu

HVAC 0.707 pu


4999887

2 - توان قابل انتقال با در نظرگيری مسافت انتقال:

P

حد حرارتی

3SIL

محدوديت ولتاژ

حد پايداری گذرا

km


4999887

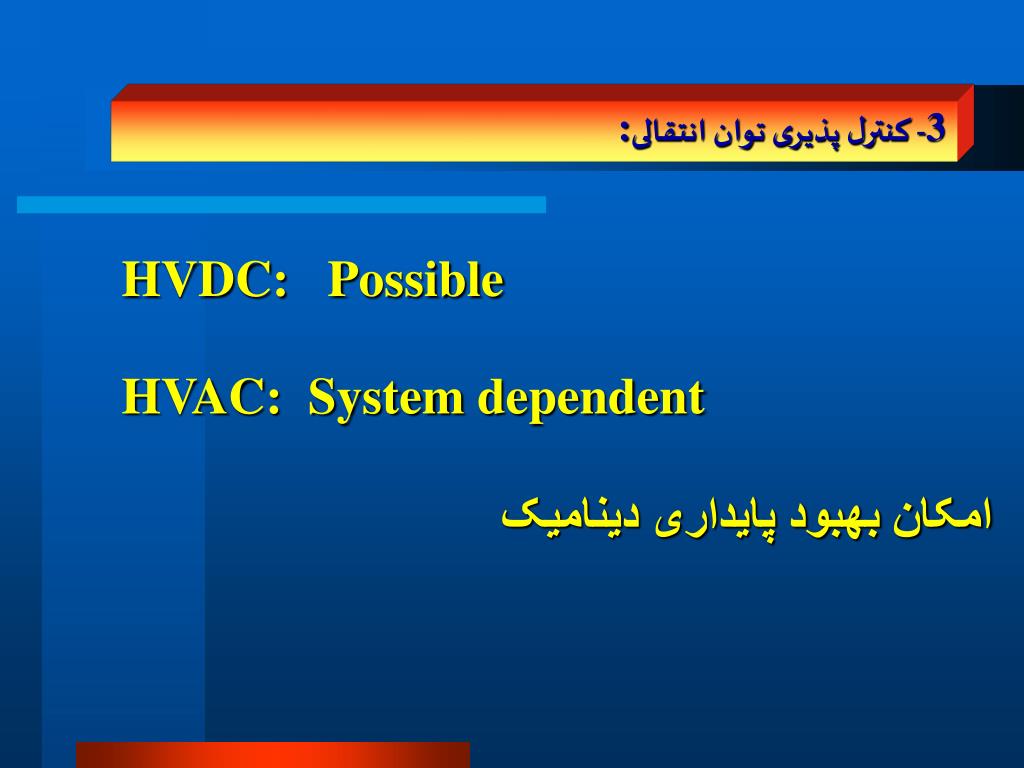

3- کنترل پذيری توان انتقالی:

HVDC: Possible

HVAC: System dependent

امکان بهبود پايداری ديناميک


4999887

4- کنترل پايداری گذرا :

HVDC: Local

HVAC: Global

مشکلات پايداری گذرا در يک ناحيه محدود می گردد


4999887

5- کنترل توان انتقالی:

HVDC: Possible

HVAC: System dependent

ا تصال نيروگاههای اتمی


4999887

6- سطح اتصال کوتاه در اتصال شبکه ها:

HVDC: Not-changed

HVAC: Increase

عدم نياز به تعويض کليدهای قدرت


4999887

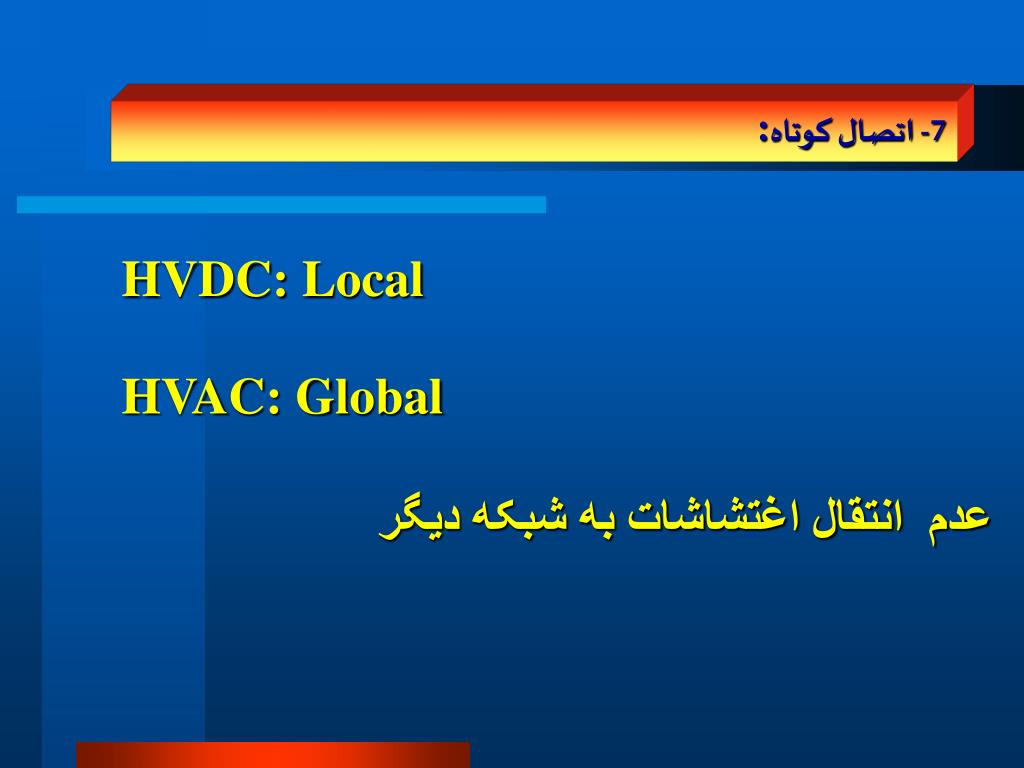

7- اتصال کوتاه:

HVDC: Local

HVAC: Global

عدم انتقال اغتشاشات به شبکه ديگر


4999887

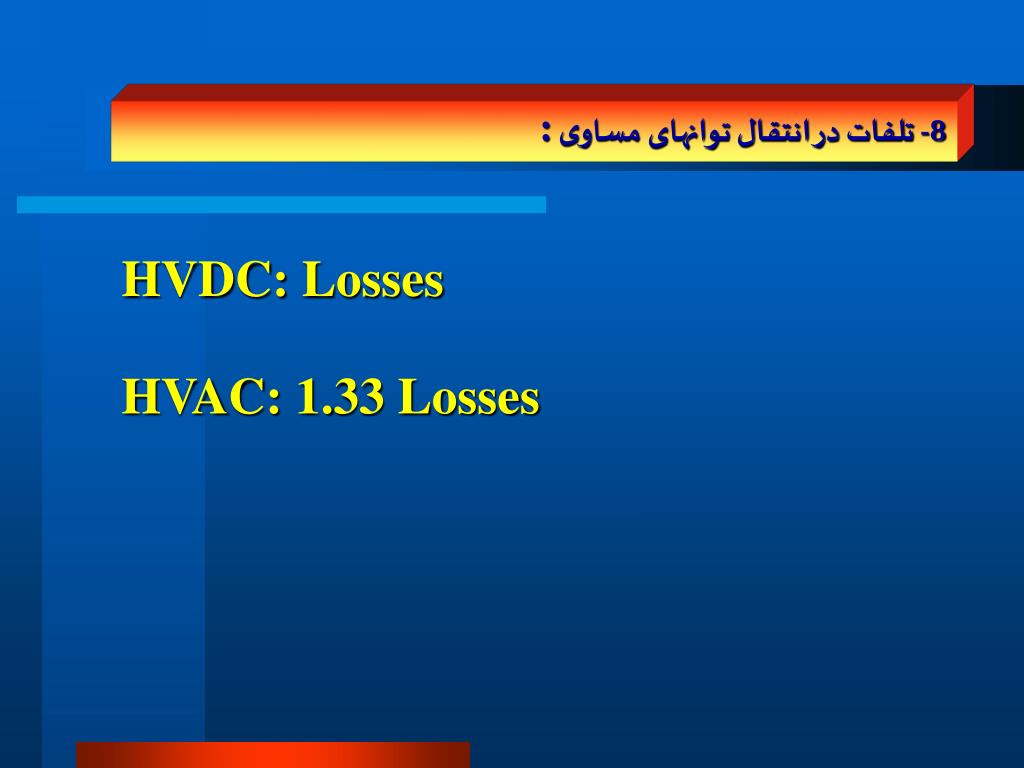

8- تلفات در انتقال توانهای مساوی :

HVDC: Losses

HVAC: 1.33 Losses


4999887

8- تلفات در انتقال توانهای مساوی :


4999887

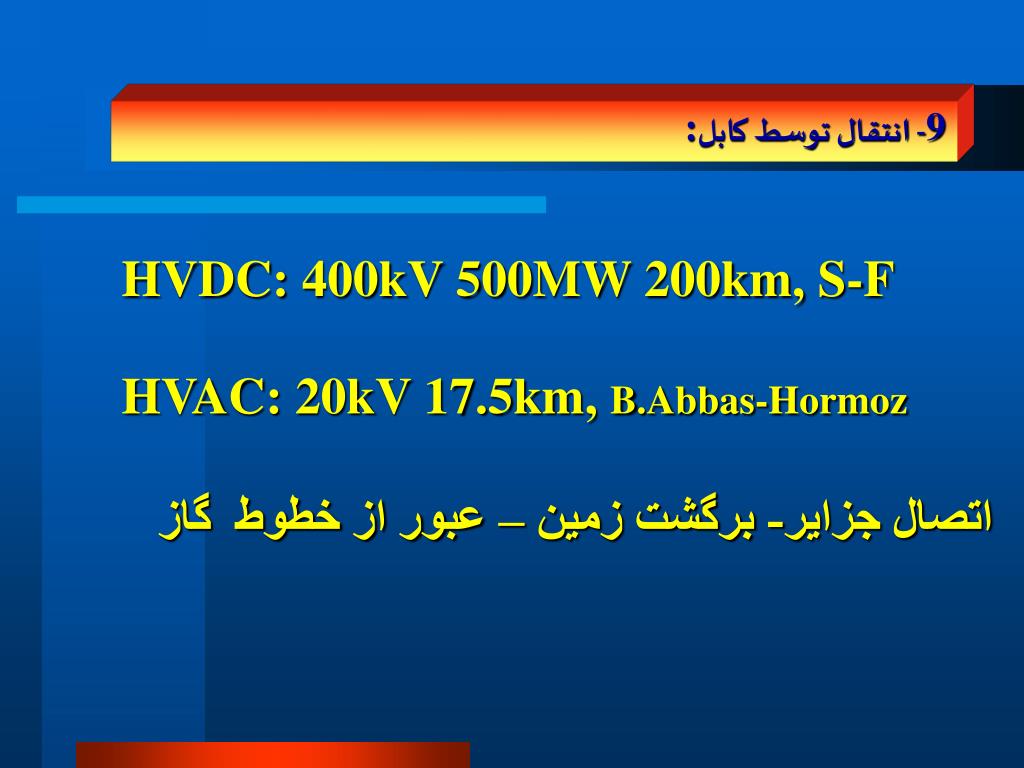

9- انتقال توسط کابل:

HVDC: 400kV 500MW 200km, S-F

HVAC: 20kV 17.5km, B.Abbas-Hormoz

اتصال جزاير- برگشت زمين – عبور از خطوط گاز


4999887

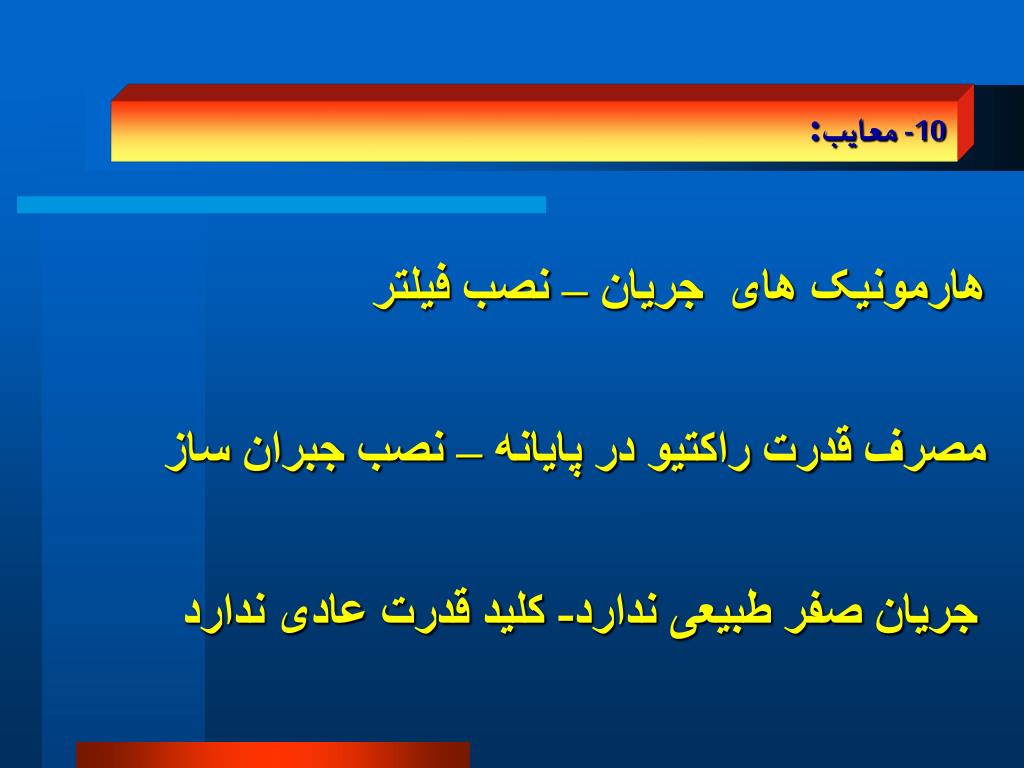

10- معايب:

هارمونيک های جريان – نصب فيلتر

مصرف قدرت راکتيو در پايانه – نصب جبران ساز

جريان صفر طبيعی ندارد- کليد قدرت عادی ندارد


4999887

3-موارد مطرح برای شبکه برق ايران:

HVDC


4999887

1- اتصال جزاير جنوبی کشور:

HVDC-light

کابل - سيستم تک قطبی- بر گشت زمين


4999887

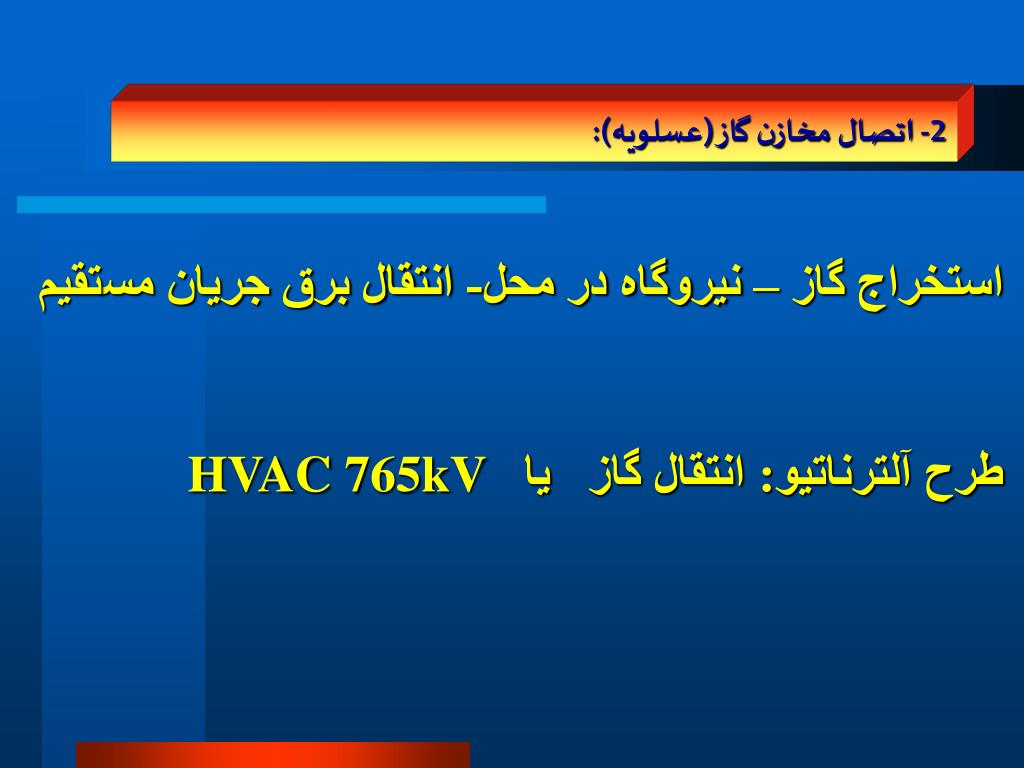

2- اتصال مخازن گاز (عسلويه):

استخراج گاز – نيروگاه در محل- انتقال برق جريان مستقيم

طرح آلترناتيو: انتقال گاز ياHVAC 765kV


4999887

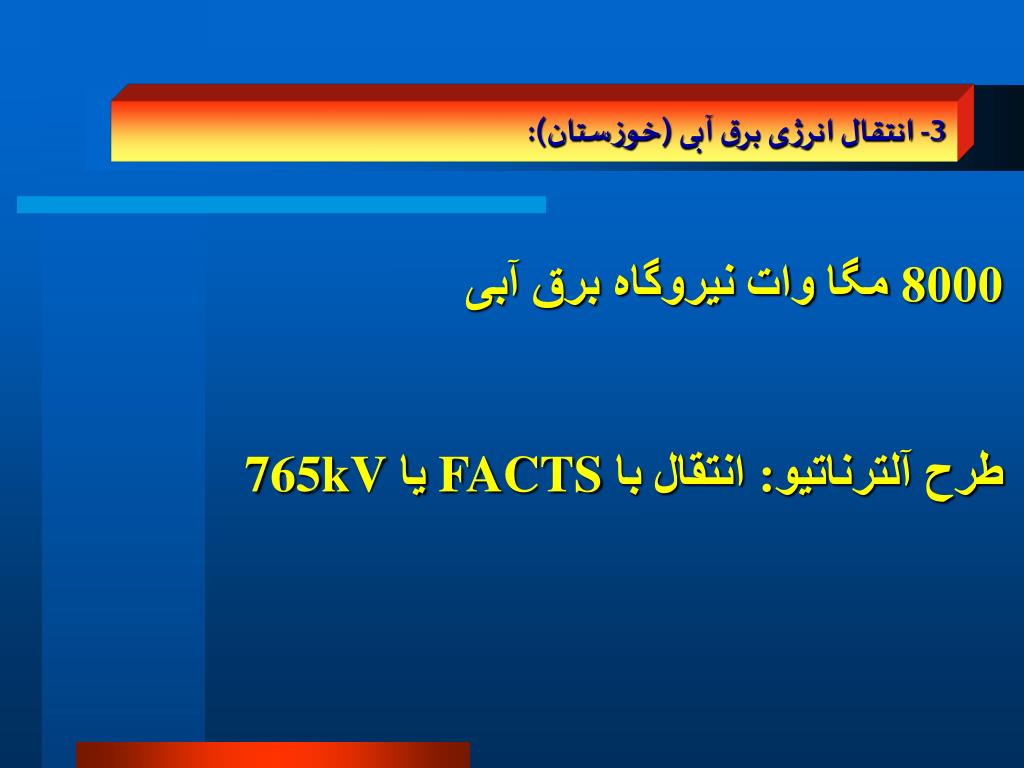

3- انتقال انرژی برق آبی (خوزستان):

8000 مگا وات نيروگاه برق آبی

طرح آلترناتيو: انتقال با FACTS يا 765kV


4999887

اتصالات برون مرزی


4999887

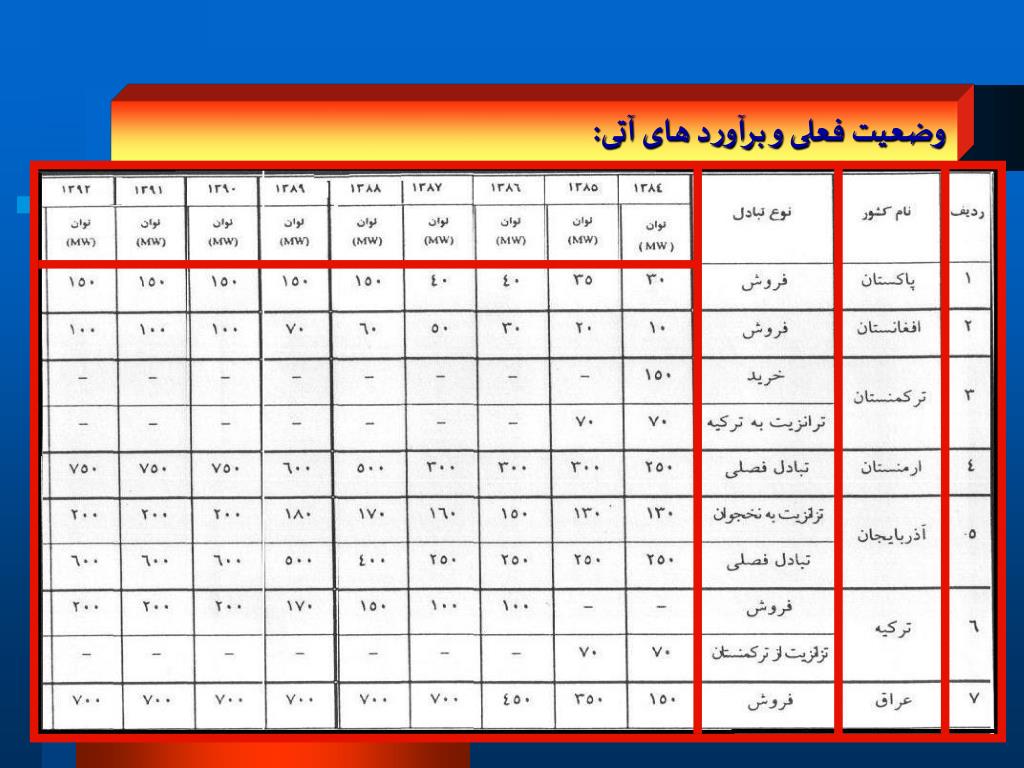

وضعيت فعلی و برآورد های آتی:


4999887

4- اتصال به ترکيه:


4999887

5- اتصال به روسيه:

- خط 330 کيلو ولت تقی ديزج به ايميشلی(آذری)

  • از طريق شبکه جمهوری آذربايجان به روسيه

    - از طريق شبکه جمهوری ارمنستان به روسيه

مشکل: کنترل فرکانس و پايداری


4999887

5- اتصال به روسيه:


4999887

5- اتصال به ترکمنستان :

مشکل: کنترل فرکانس و پايداری


4999887

ترکيه

سوريه

عراق

اردن

ايران

مصر

لبنان

5- اتصال به عراق:


4999887

6- اتصال به امارات:

  • عسلويه -بندر لنگه-جبل علی

  • 500kV+/- 1500MW 470km

  • عسلويه-بندر لنگهHVDC هوائی270km

  • بندر لنگه - جبل علی HVDC زير دريايی200km

    -طرح توجيه پذير با توجه به مطالعات امکانسنجی

    - اتصال به قطر مطالعات اوليه


4999887

7-اتصال به پاکستان:

  • زاهدان –کويته

  • 500kV+/- 1000MW 650km

  • مطالعات اوليه


4999887

نتيجه گيري


4999887

استقرار جايگاه ايران بعنوان پل انرژي منطقه

Energy HUB

ATP62


4999887

با تشكر از توجه شما بزرگواران
