静力学是研究物体的平衡问题，没有考虑物体在不平衡力系作用下将如何运动 ; 运动学只研究物体运动的几何性质而不考虑力的作用。

第三篇 动力学. 静力学是研究物体的平衡问题，没有考虑物体在不平衡力系作用下将如何运动 ; 运动学只研究物体运动的几何性质而不考虑力的作用。 静力学、运动学未考虑的问题，正是动力学所要研究的问题。. 1 动力学任务. 研究作用于物体的力与物体运动变化之间的关系，即建立力和运动之间的关系。. 2 学习动力学目的. (1) 解决实际工程问题. (2) 为后续课程奠定基础. 3 动力学的基本模型. (1)质点：具有一定质量的几何点，其几乎形状和大小尺寸忽略不计。. (2)质点系：有限或无限质点组成的相互间有一定联系的系统。.

gaius
Download Presentation

静力学是研究物体的平衡问题，没有考虑物体在不平衡力系作用下将如何运动 ; 运动学只研究物体运动的几何性质而不考虑力的作用。

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

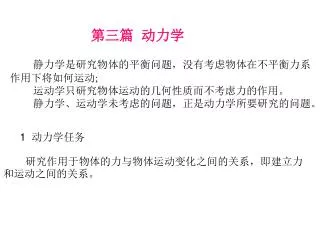

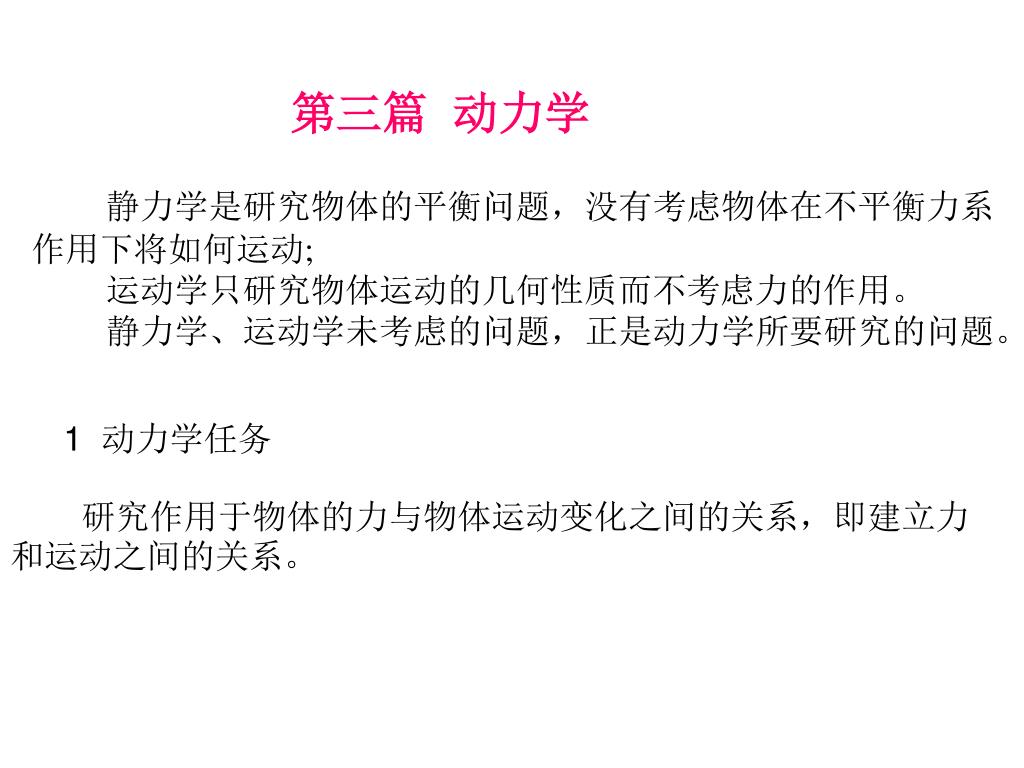

  1. 第三篇 动力学 静力学是研究物体的平衡问题，没有考虑物体在不平衡力系作用下将如何运动; 运动学只研究物体运动的几何性质而不考虑力的作用。 静力学、运动学未考虑的问题，正是动力学所要研究的问题。 1动力学任务 研究作用于物体的力与物体运动变化之间的关系，即建立力和运动之间的关系。

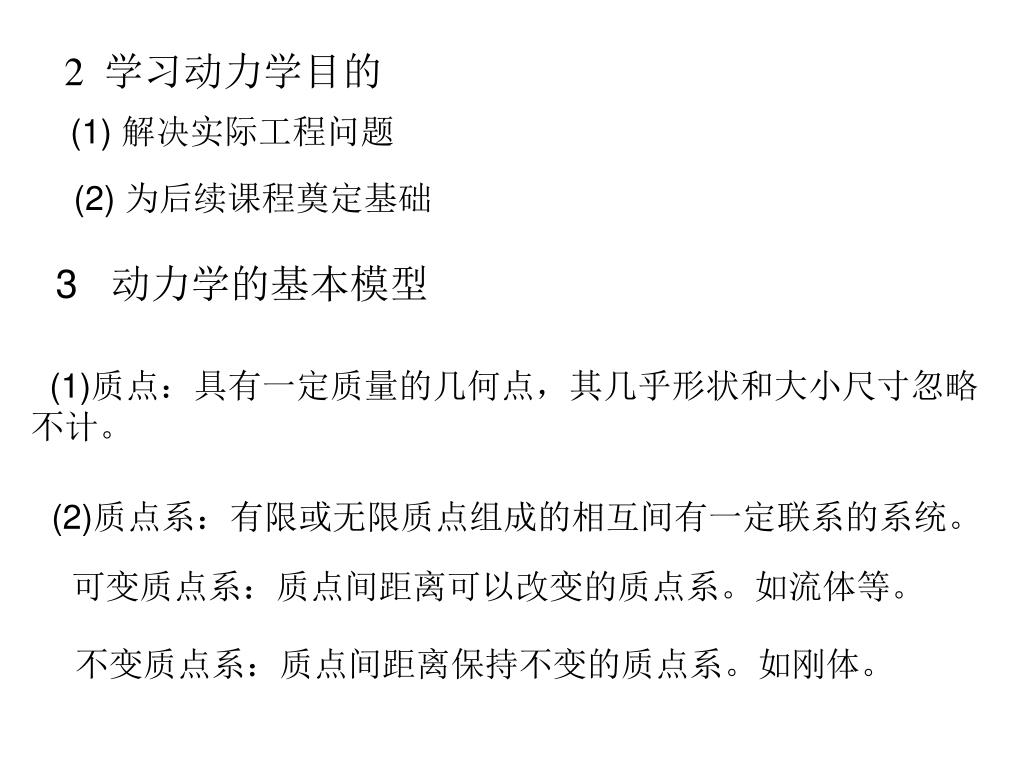

  2. 2学习动力学目的 (1) 解决实际工程问题 (2) 为后续课程奠定基础 3 动力学的基本模型 (1)质点：具有一定质量的几何点，其几乎形状和大小尺寸忽略不计。 (2)质点系：有限或无限质点组成的相互间有一定联系的系统。 可变质点系：质点间距离可以改变的质点系。如流体等。 不变质点系：质点间距离保持不变的质点系。如刚体。

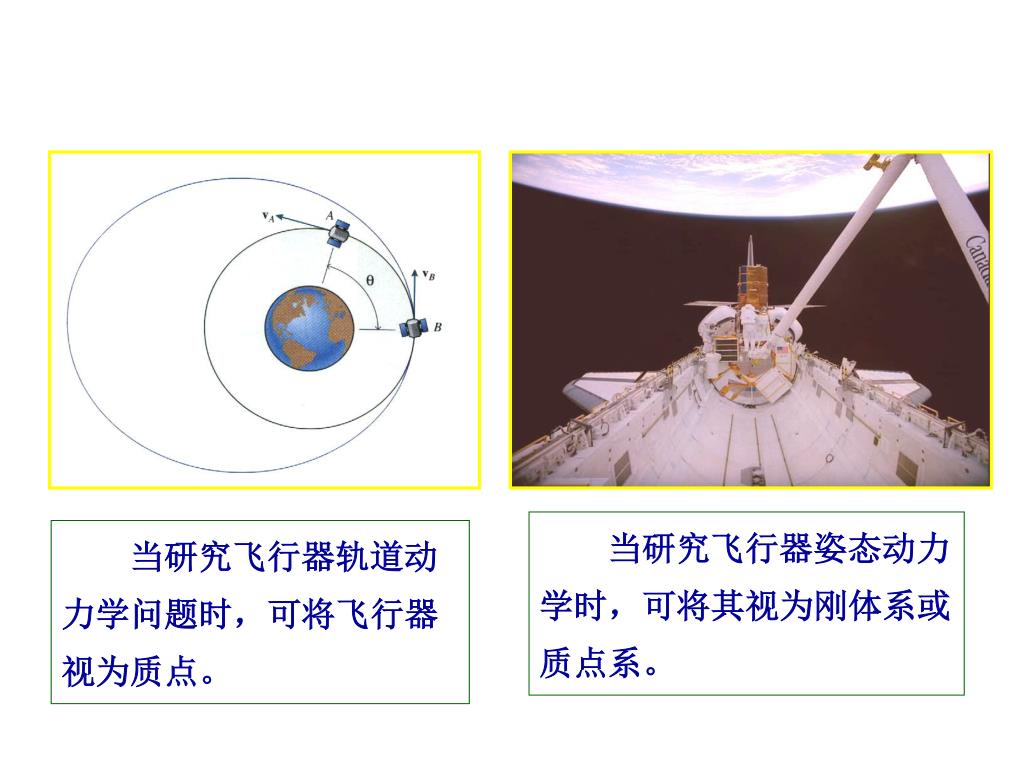

  3. 当研究飞行器姿态动力学时，可将其视为刚体系或质点系。 当研究飞行器轨道动力学问题时，可将飞行器视为质点。

  4. 第十九章 动力学基本定律 质点运动微分方程 §19-1 牛顿运动定律惯性坐标系 第一定律惯性定律 任何物体，若不受外力作用，将永远保持静止或作匀速直线运动 第二定律力与加速度关系定律 质点的加速度大小与所受力的大小成正比，而与质点的质量成反比，加速度方向与力的方向一致。 质量是物体惯性的度量 适用于惯性参考系 第三定律 作用与反作用定律 两物体间相互作用的力总是大小相等，方向相反，沿同一作用线，且同时分别作用于两个物体上 。

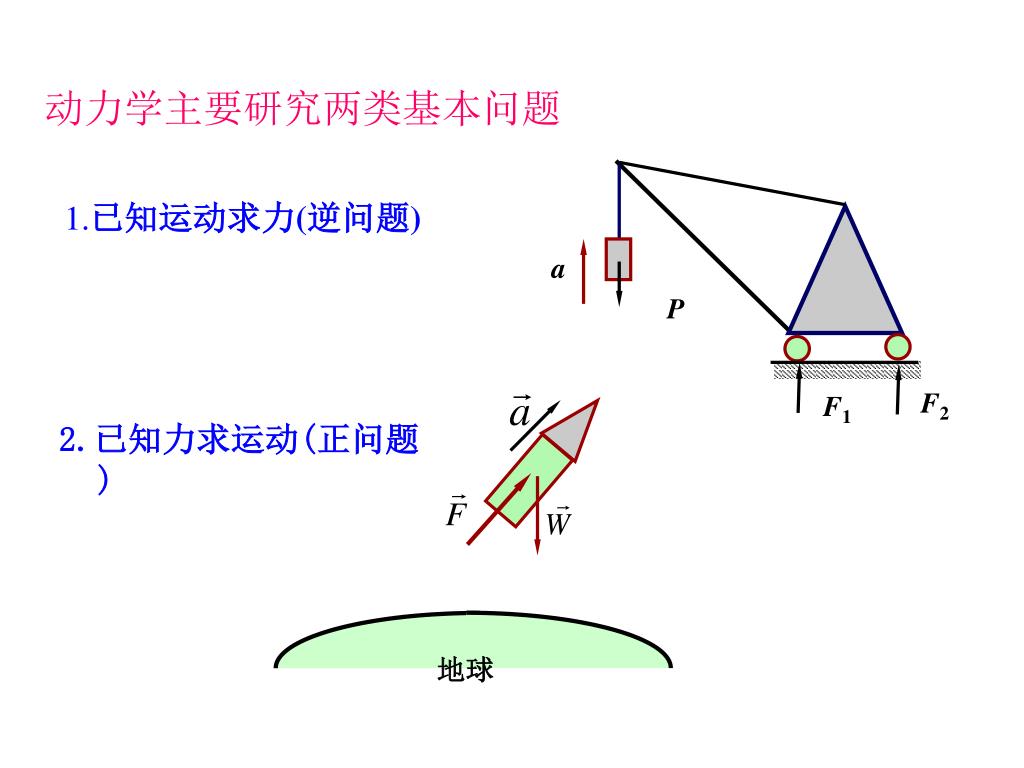

  5. 2.已知力求运动(正问题) a P F2 F1 动力学主要研究两类基本问题 1.已知运动求力(逆问题) 地球

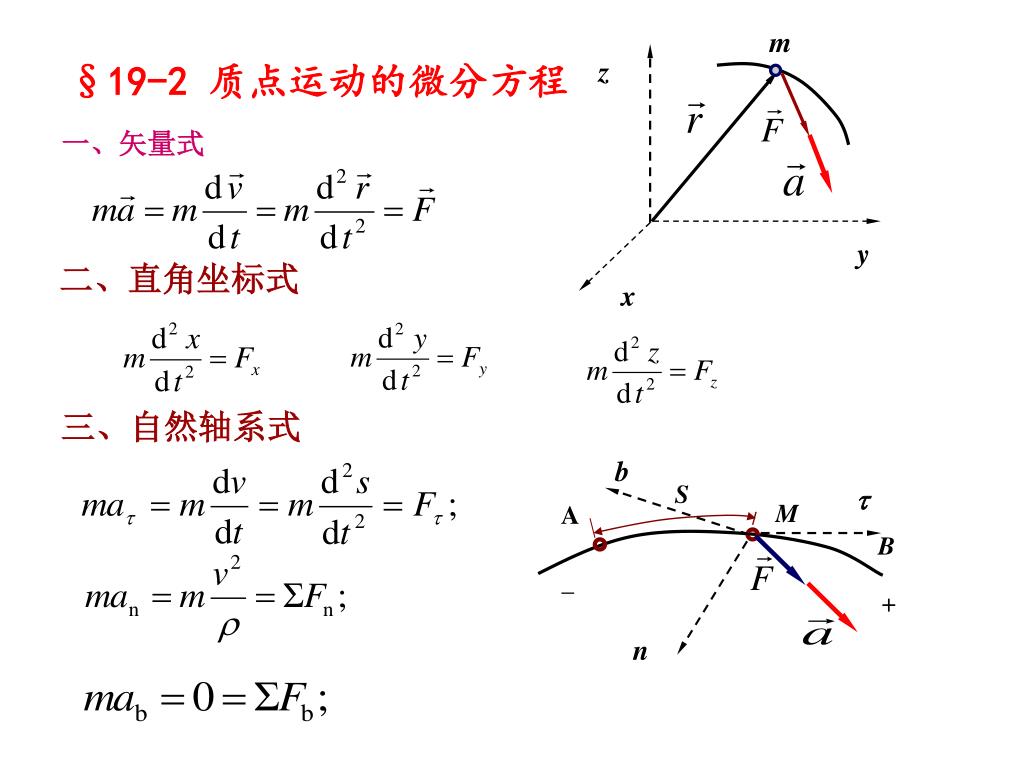

  6. b S m M A t z B _ + n y x §19-2 质点运动的微分方程 一、矢量式 二、直角坐标式 三、自然轴系式

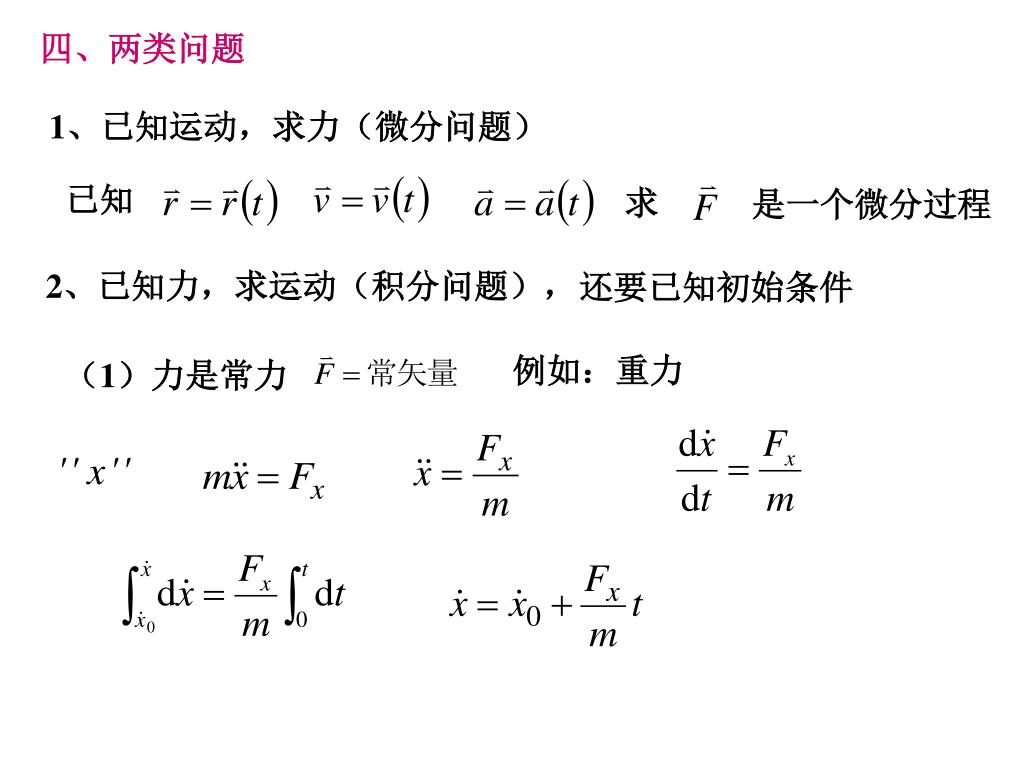

  7. 四、两类问题 1、已知运动，求力（微分问题） 已知 求 是一个微分过程 2、已知力，求运动（积分问题）， 还要已知初始条件 例如：重力 （1）力是常力

  8. （2）力是位置的函数 例如：弹簧力 （分离变量法） 例如：空气阻力 （3）力是速度的函数

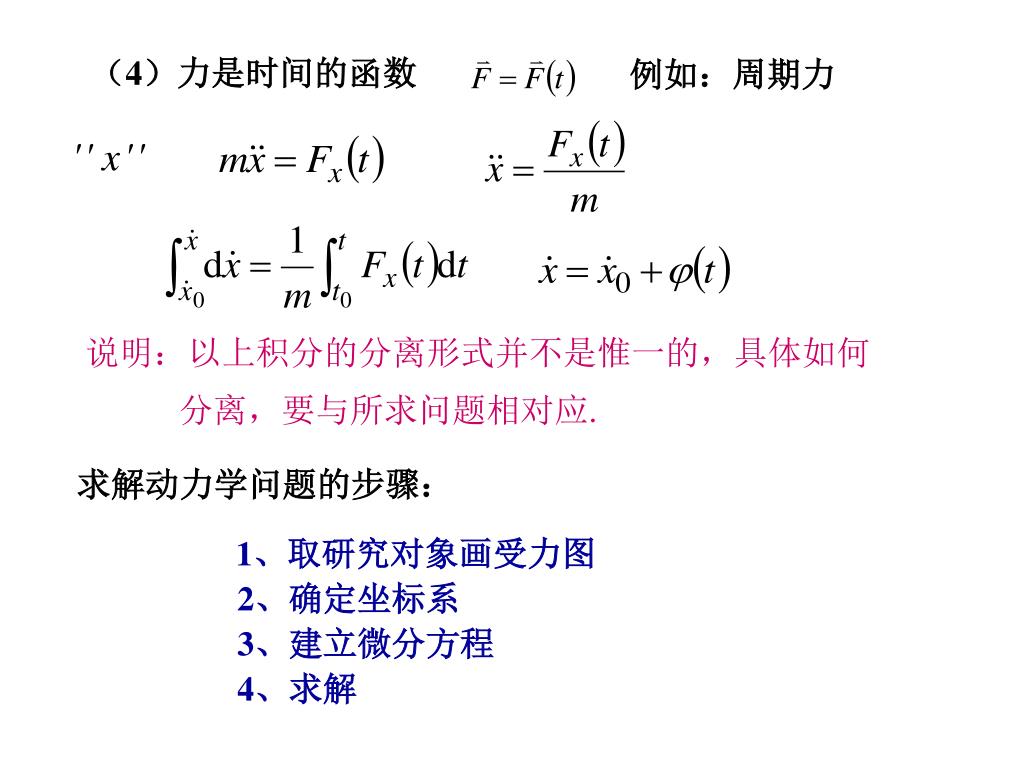

  9. （4）力是时间的函数 例如：周期力 说明：以上积分的分离形式并不是惟一的，具体如何 分离，要与所求问题相对应. 求解动力学问题的步骤： 1、取研究对象画受力图 2、确定坐标系 3、建立微分方程 4、求解

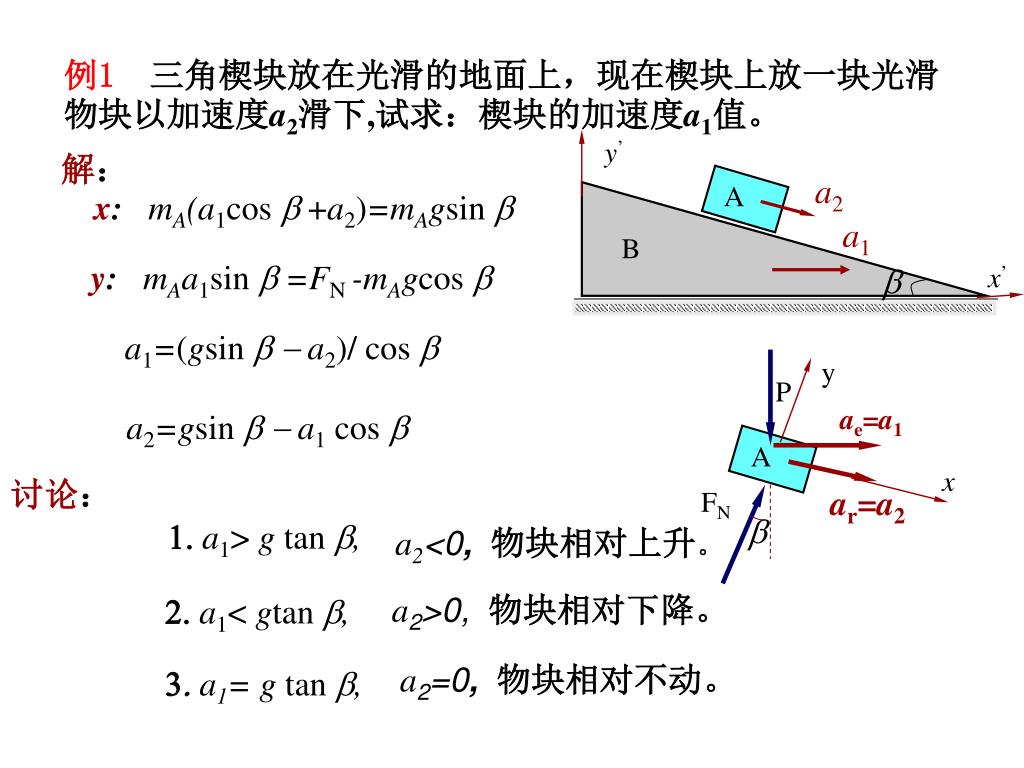

  10. a2 y’ y A P a1 ae=a1 B A  x x’ ar=a2 FN  例1三角楔块放在光滑的地面上，现在楔块上放一块光滑物块以加速度a2滑下,试求：楔块的加速度a1值。 解： x: mA(a1cos +a2)=mAgsin  y: mAa1sin =FN-mAgcos a1=(gsin - a2)/ cos  a2=gsin - a1 cos  讨论： 1. a1> g tan, a2<0, 物块相对上升。 a2>0,物块相对下降。 2. a1< gtan, a2=0, 物块相对不动。 3. a1= g tan,

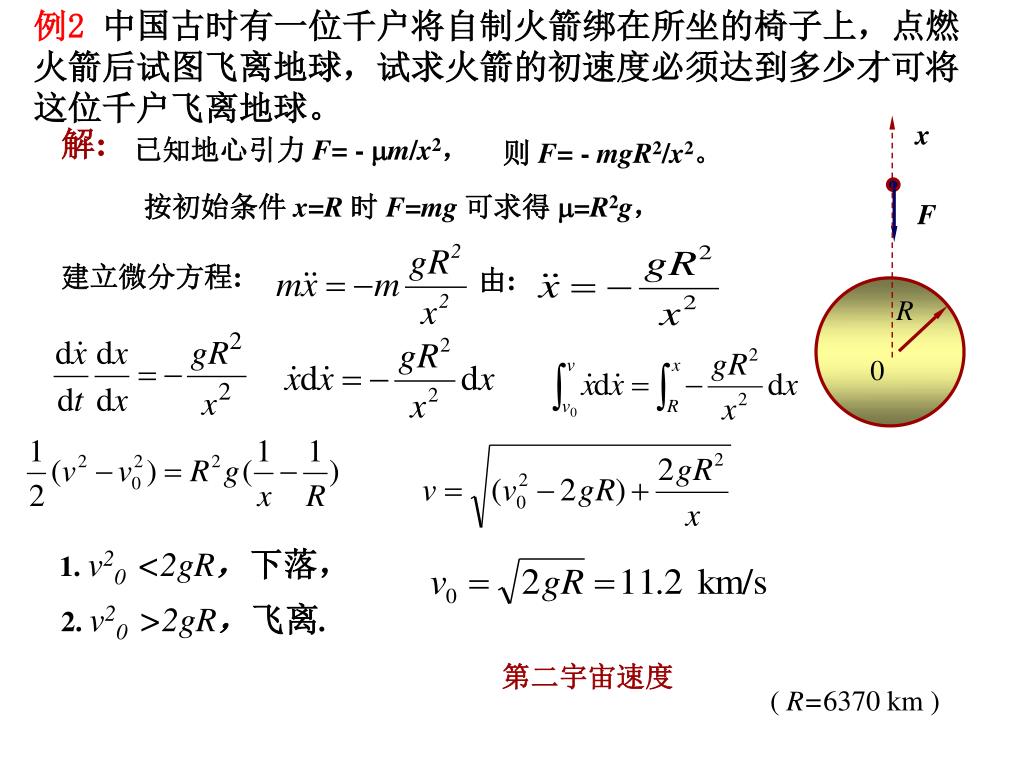

  11. 解: x F R 0 例2中国古时有一位千户将自制火箭绑在所坐的椅子上，点燃火箭后试图飞离地球，试求火箭的初速度必须达到多少才可将这位千户飞离地球。 已知地心引力 F= - m/x2， 则 F= - mgR2/x2。 按初始条件 x=R时 F=mg可求得=R2g， 建立微分方程: 由: 1. v20 <2gR，下落， 2. v20 >2gR，飞离. 第二宇宙速度 ( R=6370 km )

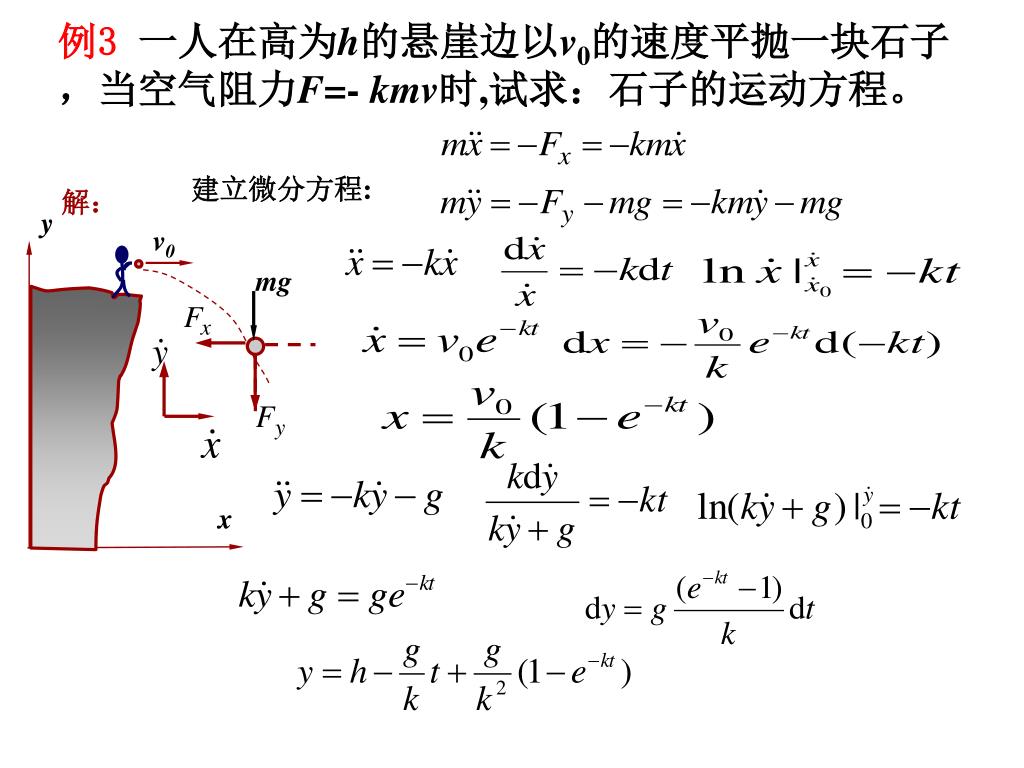

  12. y v0 x 例3一人在高为h的悬崖边以v0的速度平抛一块石子，当空气阻力F=- kmv时,试求：石子的运动方程。 建立微分方程: 解： mg

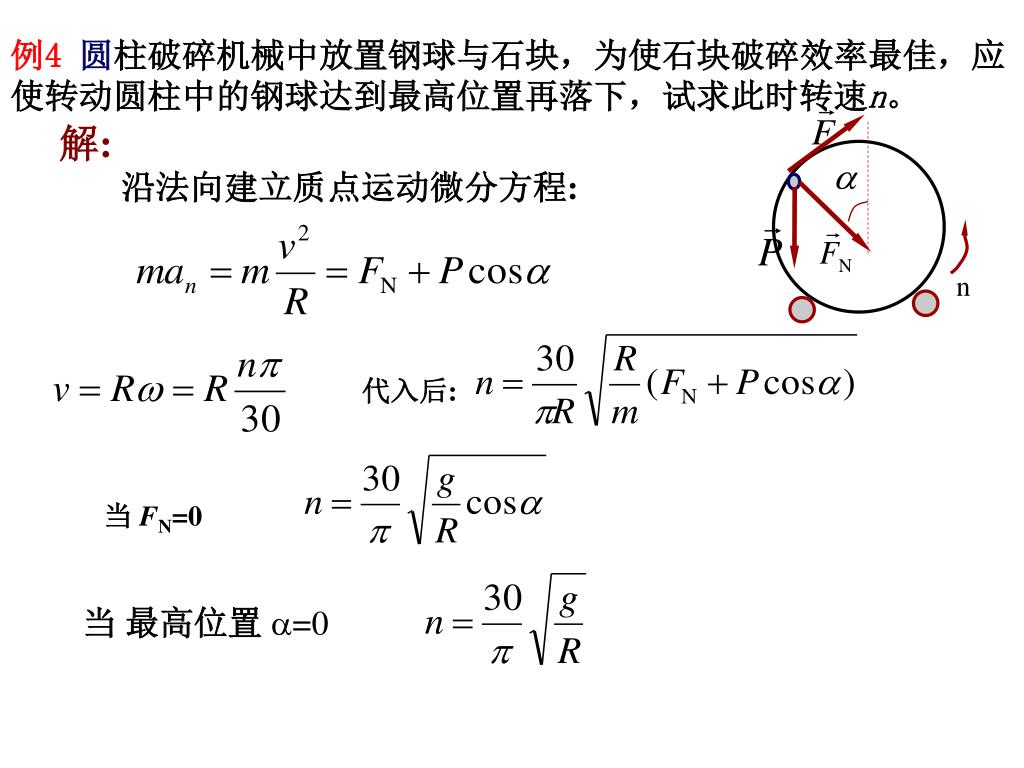

  13. 解: 例4 圆柱破碎机械中放置钢球与石块，为使石块破碎效率最佳，应使转动圆柱中的钢球达到最高位置再落下，试求此时转速n。 沿法向建立质点运动微分方程: n 代入后: 当 FN=0 当 最高位置 a=0

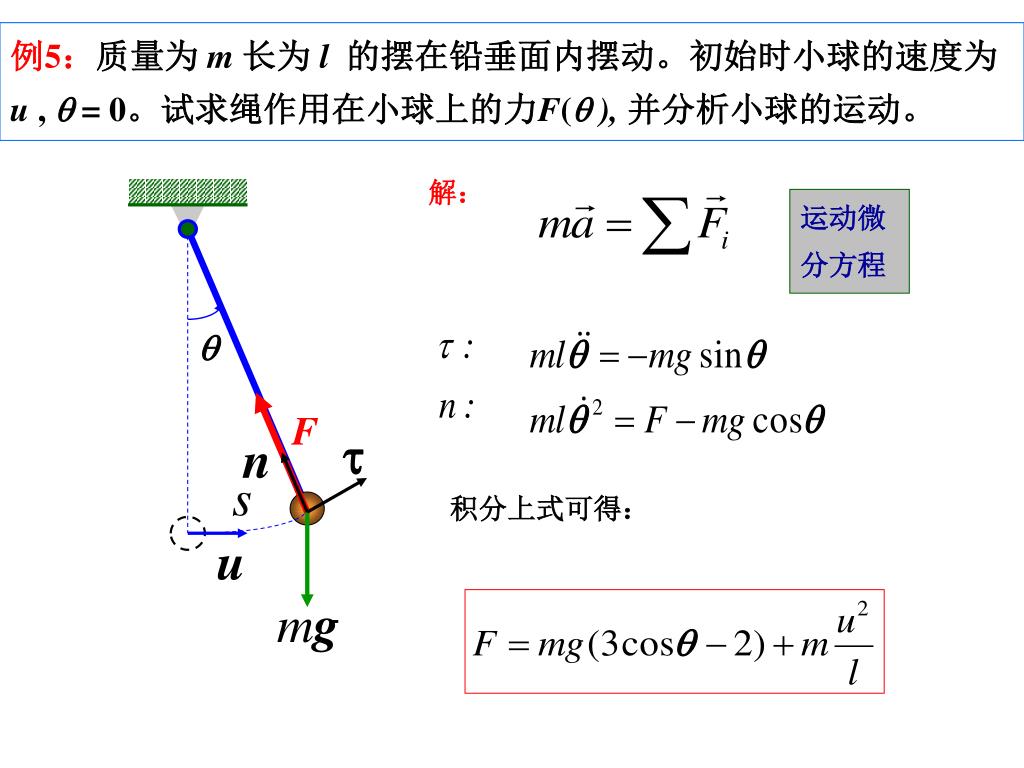

  14. n F s u mg 例5：质量为 m长为 l 的摆在铅垂面内摆动。初始时小球的速度为u ,  = 0。试求绳作用在小球上的力F( ), 并分析小球的运动。 解： 运动微 分方程 积分上式可得：

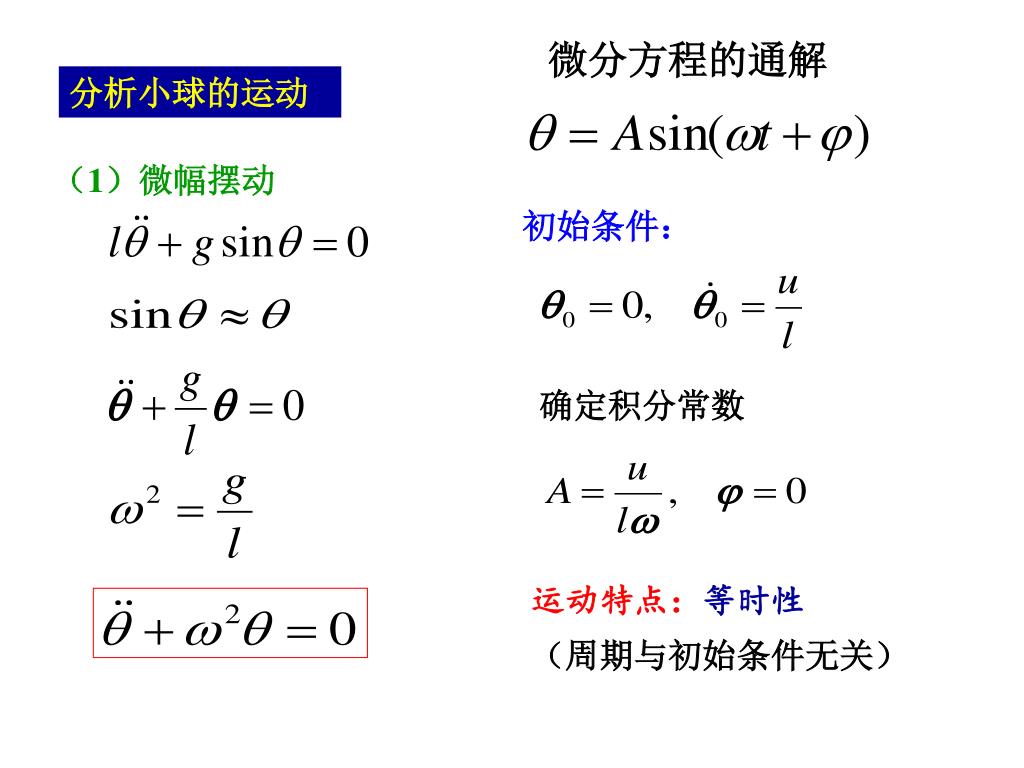

  15. 微分方程的通解 分析小球的运动 （1）微幅摆动 初始条件： 确定积分常数 运动特点：等时性 （周期与初始条件无关）

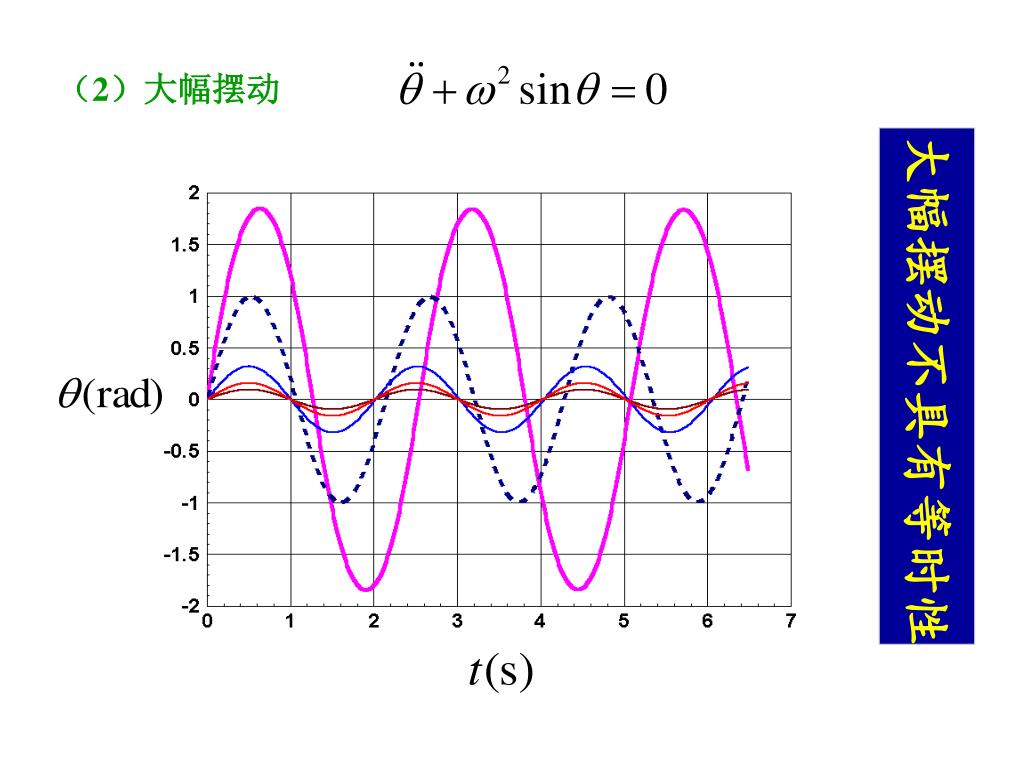

  16. （2）大幅摆动 大幅摆动不具有等时性

  17. 例6:质点与圆柱面间的动滑动摩擦因数为 fd，圆柱半径为 r =1m。（1）建立质点的运动微分方程；（2）分析其运动。 解：取质点为研究对象 o 由（2）式解得： 代入（1）式得：

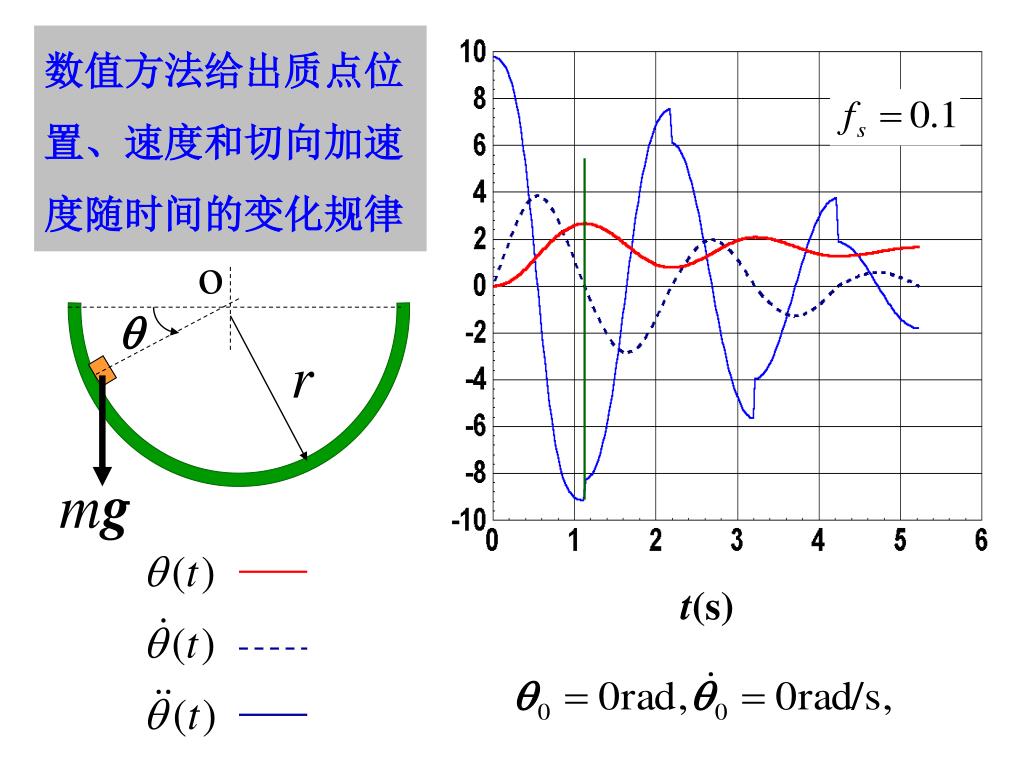

  18. o t(s) 数值方法给出质点位置、速度和切向加速度随时间的变化规律

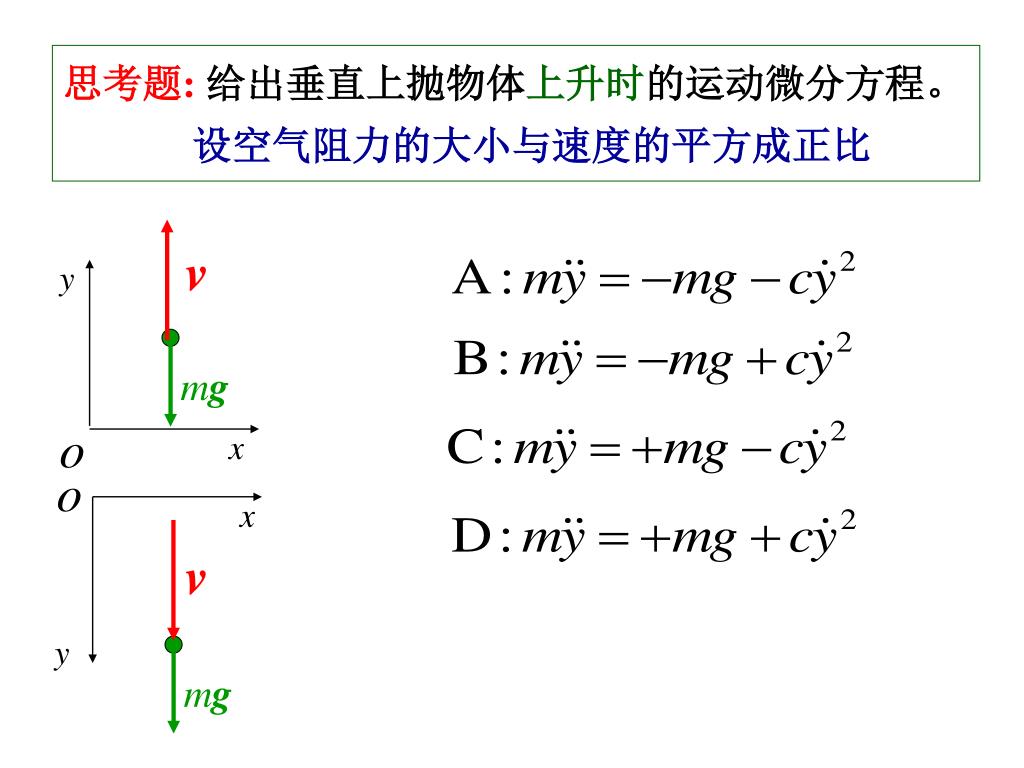

  19. o x v y v mg y mg o x 思考题:给出垂直上抛物体上升时的运动微分方程。 设空气阻力的大小与速度的平方成正比
