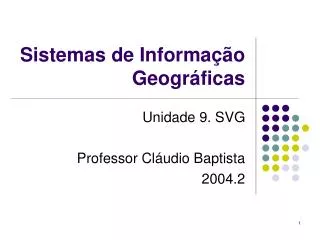

  1. Sistemas de Informação Geográficas Unidade 9. SVG Professor Cláudio Baptista 2004.2

  2. Introdução Gráficos na Web tem diferentes usos: • A WWW contém milhões de páginas de dados. • Gráfico é um mecanismo importante para visualizar dados (mapas, diagramas, ilustrações, imagens, etc) • Gráfico é também um bom meio para envio de mensagens: anúncios, campanhas, etc • Pode ser usado para criar ambientes e mundos virtuais - virtual shops, games, simuladores.

  3. Introdução Existem várias formas de representar gráficos na Web: • Bitmap – armasenando valores RGB de cada pixel na imagem. • Vetorial – armazenando as coordenadas de cada vetor e as cores nas quais serão exibidos.

  4. Bitmap • Imagens bitmap são largamente usadas na Internet: anexadas a documentos HTML usando a tag <img> • Principais formatos: GIF, JPEG, BMP. • Representados em formato binários. • Processamento de imagem é realizado no lado servidor e imagem´é transferida para cliente.

  5. Vector Graphics • Usa o potencial das transformações, sistemas de coordenadas, unidades e formas baseadas em vetores • Exibição é feita no lado cliente – usando poder de processamento local. • Pode ser representado em formatos binário e texto. • Pode incluir imagens bitmap

  6. Vetores vs Bitmaps(1) • Tamanho : vetores tendem a custar menos que quando representação por bitmaps. • Exemplo: uma linha azul diagonal numa janela 640X480 custa ~3000 bytes em Bitmap, e cerca de ~20 bytes em Vector Graphics • Bitmaps têm problemas com resolução e cores quando vistas e impressas em tipos de telas diferentes em tamanhos distintos. • Transformações podem ser aplicadas a vetores para resolver este problema.

  7. Vetores vs Bitmaps(2) • Formato - Bitmaps são arquivos binários, vector based graphics podem ser representados como arquivos de texto. • Instrução de desenho é textual portanto pode ser selecionado e pesquisado. Links podem ser criados para qualquer parte de um vector. • Flexibilidade - Vectors são muito mais flexíveis à mudanças (transformações e estilos diferentes).

  8. Vectors vs Bitmaps(3) • Animação é mais simples com vectors. • Edição é simples pois é texto XML • Interatividade – o uso de scripts permite uma interatividade muito boa.

  9. Vectors vs Bitmaps(4) • SVG • PNG

  10. Vector Graphics Formats • SVF - Simple Vector Format. Plug-in para desenho CAD -1996. Encerrou em 1997. Limitado, sem animação. http://www.softsource.com/svf • DWF - Drawing Web Format. Plug-in pode ser usado com Javascript – mas sem animação. http://www.autodesk.com/whip/ • Flash - Macromedia’s Vector Graphics Format. O mais atualizado. Completo suporte a características multimídia. Ocupa grande parte do mercado (70%). É proprietário e binário, o que torna mais difícil a gerção dinâmica de gráficos. http://www.macromedia.com/software/flash

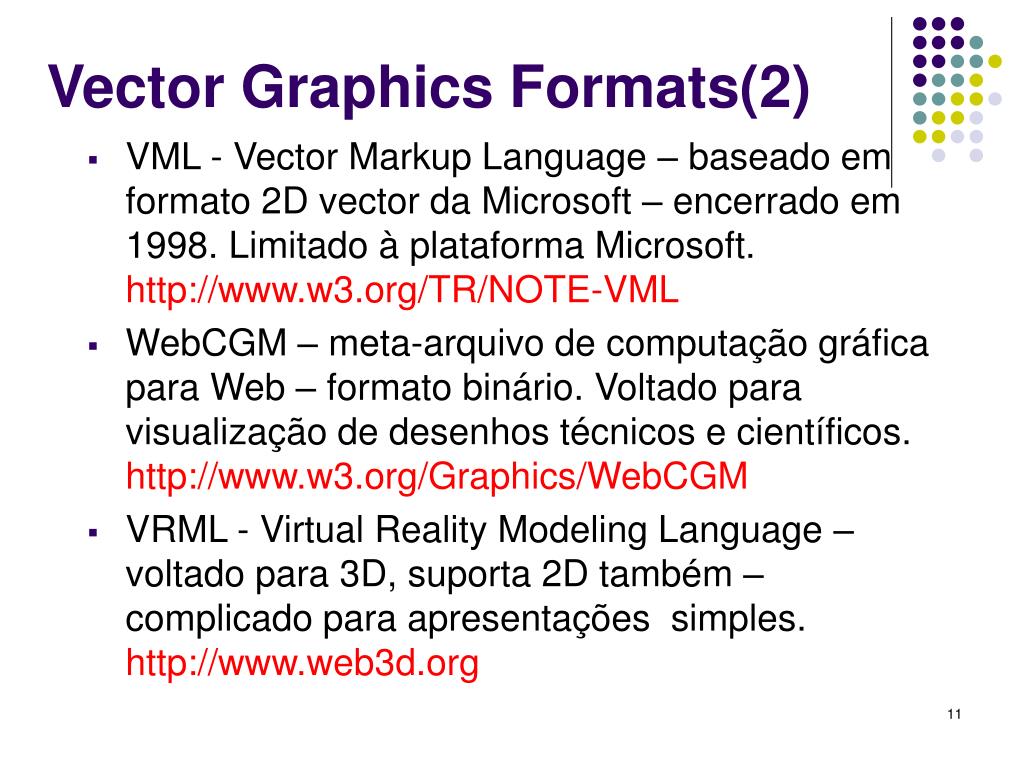

  11. Vector Graphics Formats(2) • VML - Vector Markup Language – baseado em formato 2D vector da Microsoft – encerrado em 1998. Limitado à plataforma Microsoft. http://www.w3.org/TR/NOTE-VML • WebCGM – meta-arquivo de computação gráfica para Web – formato binário. Voltado para visualização de desenhos técnicos e científicos. http://www.w3.org/Graphics/WebCGM • VRML - Virtual Reality Modeling Language – voltado para 3D, suporta 2D também – complicado para apresentações simples. http://www.web3d.org

  12. Other Vector Graphics Tools • APIs 2D combinadas com ActiveX – limitados a plataforma Microsoft. • Java2D - program com saída gráfica 2D – inserido em web pages como applet – ou Java Server Faces, mas requer mais habilidade em ambiente Java, se sofre dos problemas de Applet.

  13. Motivação para SVG • Linguagem baseada em texto. • Simples para programar. • Tem a vantagem de ferramentas existentes - XML, CSS, XSL. • Poderosas capacidades gráficas – alta performace, suporte a animação • Padrão aberto (W3C). • Estensível - MathML por exemplo • Pesquisável.

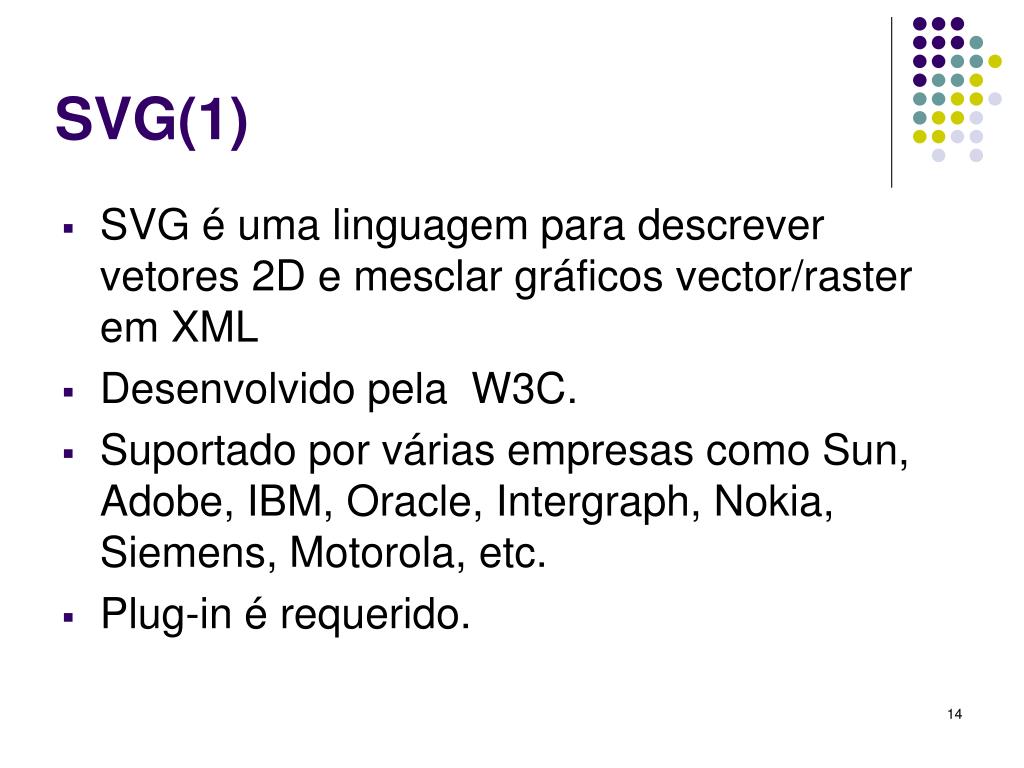

  14. SVG(1) • SVG é uma linguagem para descrever vetores 2D e mesclar gráficos vector/raster em XML • Desenvolvido pela W3C. • Suportado por várias empresas como Sun, Adobe, IBM, Oracle, Intergraph, Nokia, Siemens, Motorola, etc. • Plug-in é requerido.

  15. SVG(2) • A especificação SVG specification está disponível em : http://www.w3.org/TR/2000/CR-SVG-20001102/ • Primeiro draft: 11/2/1999 SVG 1.0 • SVG 1.0 Recommendation em 14/01/2003 • Draft SVG 1.2: 27/10/2004

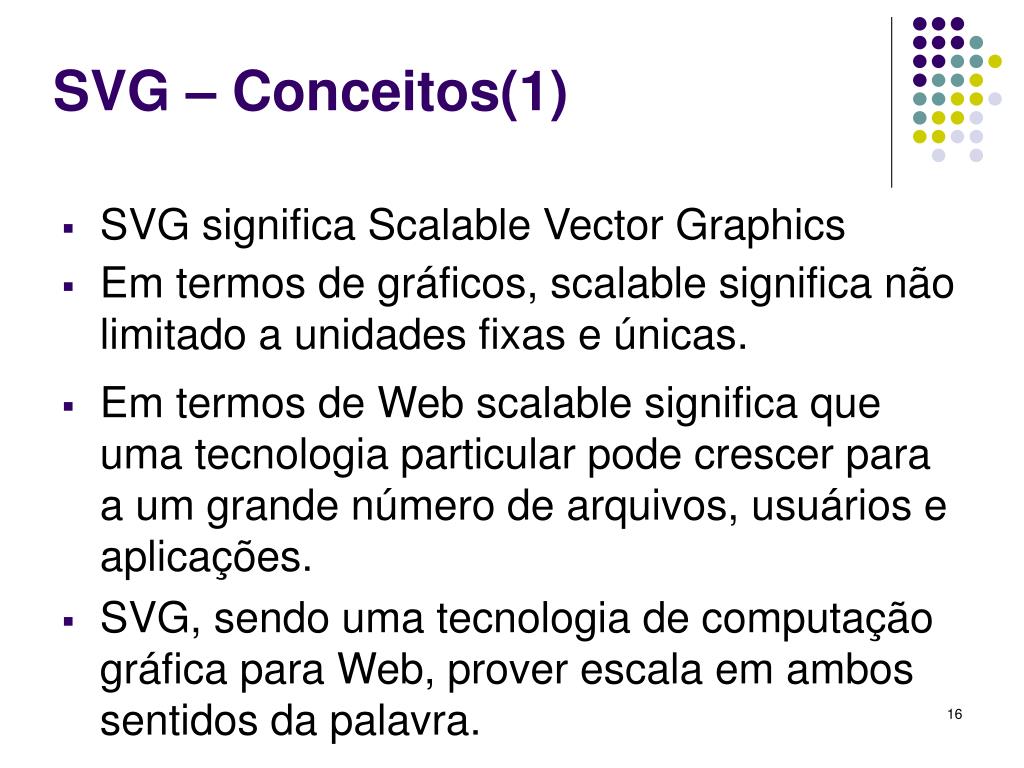

  16. SVG – Conceitos(1) • SVG significa Scalable Vector Graphics • Em termos de gráficos, scalable significa não limitado a unidades fixas e únicas. • Em termos de Web scalable significa que uma tecnologia particular pode crescer para a um grande número de arquivos, usuários e aplicações. • SVG, sendo uma tecnologia de computação gráfica para Web, prover escala em ambos sentidos da palavra.

  17. SVG – Conceitos(2) • Gráficos SVG são “escaláveis” em diferentes resoluções de display e espaço de cores. • O memo gráfico SVG pode ser posto em tamanhos diferentes numa mesma página Web, e re-usado em tamanhos diferentes em páginas diferentes. • Gráfico SVG pode ser aumentado em detalhes mais finos, ou ajudar àqueles com problemas de visão reduzida.

  18. SVG • SVG é um documento XML • Código SVG está entre tags <svg> </svg> • Todas as tags devem começar com tag de abertura e fechamento,ou uma tag vazil (ex. <rect/>) • Tags devem estar aninhadas propriamente. nested properly. Por exemplo, <g><text>Hello there!</text></g> • O documento deve começar com a declaração XML <?xml version="1.0"?>. • O documento deve conter uma declaração DOCTYPE que contém os elementos permitidos

  19. SVG exemplo(2) • Documento SVG bem formado : • <?xml version="1.0 ”standalone="no"?> <svg width=”300px" height=”200px” xmlns = 'http://www.w3.org/2000/svg ’> <desc><!-- put a description here --> </desc> <g><!-- your graphic here --> </g> </svg>

  20. SVG exemplo(1) • Documento SVG válido: • <?xml version="1.0 ”standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 20001102//EN" "http://www.w3.org/TR/2000/CR-SVG-20001102/DTD/svg-20001102.dtd"> <svg width=”300px" height=”200px"> <desc><!-- put a description here --> </desc> <g><!-- your graphic here --> </g> </svg>

  21. Exemplo • <?xml version="1.0" standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 20001102//EN" "http://www.w3.org/TR/2000/CR-SVG-20001102/DTD/svg-20001102.dtd"> <svg width="5cm" height="4cm"> <desc>Four separate rectangles </desc> <rect x="0.5cm" y="0.5cm" width="2cm" height="1cm"/> <rect x="0.5cm" y="2cm" width="1cm" height="1.5cm"/> <rect x="3cm" y="0.5cm" width="1.5cm" height="2cm"/> <rect x="3.5cm" y="3cm" width="1cm" height="0.5cm"/> </svg>

  22. Grouping Element(1) • A tag <g> é o elemento para agrupar e nomear coleções de elementos de desenho. • Permite executar a mesma operação em todos os itens no grupo. • Pode ser usado com a tag <desc> para prover descrição semântica do grupo.

  23. Grouping Element(2) • Cada grupo pode ser dado um id attribute para reusabilidade. • Elementos <g> podem estar aninhados. • Desenhar um elemento que não está contido em nenhum elemento <g> pode ser considerado um grupo unitário.

  24. Outro Example • <?xml version="1.0" standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 20001102//EN" "http://www.w3.org/TR/2000/CR-SVG-20001102/DTD/svg-20001102.dtd"> <svg width="5cm" height="5cm"> <desc>Two groups, each of two rectangles </desc> <g id="group1" style="fill:red"> <rect x="1cm" y="1cm" width="1cm" height="1cm" /> <rect x="3cm" y="1cm" width="1cm" height="1cm" /> </g><g id="group2" style="fill:blue"> <rect x="1cm" y="3cm" width="1cm" height="1cm" /> <rect x="3cm" y="3cm" width="1cm" height="1cm" /> </g> </svg>

  25. A tag defs (1) • O elemento <defs> é um elemento container para ser referenciado por outros elementos.

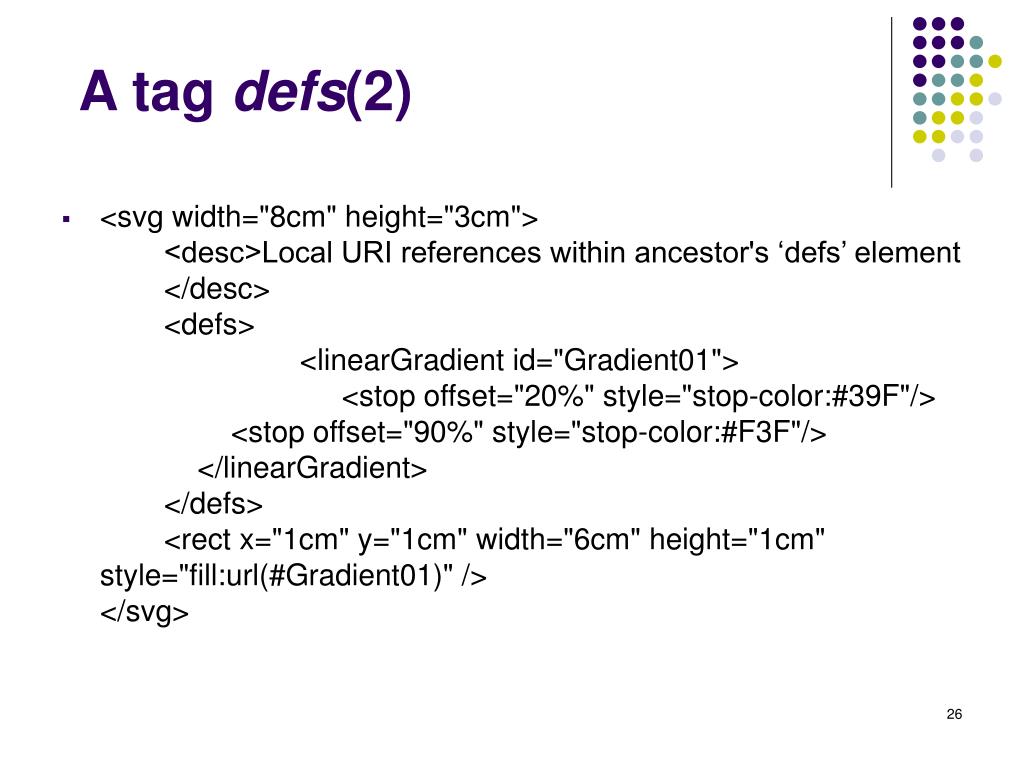

  26. A tag defs(2) • <svg width="8cm" height="3cm"> <desc>Local URI references within ancestor's ‘defs’ element </desc> <defs> <linearGradient id="Gradient01"> <stop offset="20%" style="stop-color:#39F"/> <stop offset="90%" style="stop-color:#F3F"/> </linearGradient> </defs> <rect x="1cm" y="1cm" width="6cm" height="1cm" style="fill:url(#Gradient01)" /> </svg>

  27. Referências em SVG • SVG suporta dois tipos de referências: • Local URI reference – o objeto referenciado está no mesmo documento. • Non-Local URI reference– o objeto referenciado é encontrado em outro documento. • O suporte à referências em SVG usa Xlink e Xpointer.

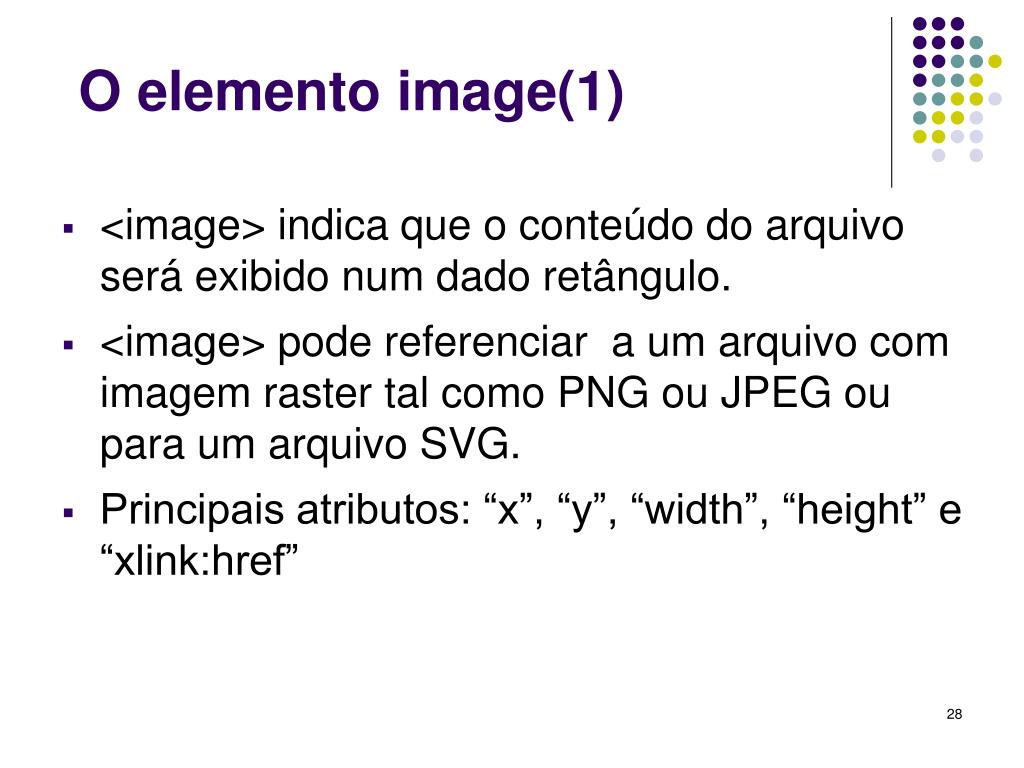

  28. O elemento image(1) • <image> indica que o conteúdo do arquivo será exibido num dado retângulo. • <image> pode referenciar a um arquivo com imagem raster tal como PNG ou JPEG ou para um arquivo SVG. • Principais atributos: “x”, “y”, “width”, “height” e “xlink:href”

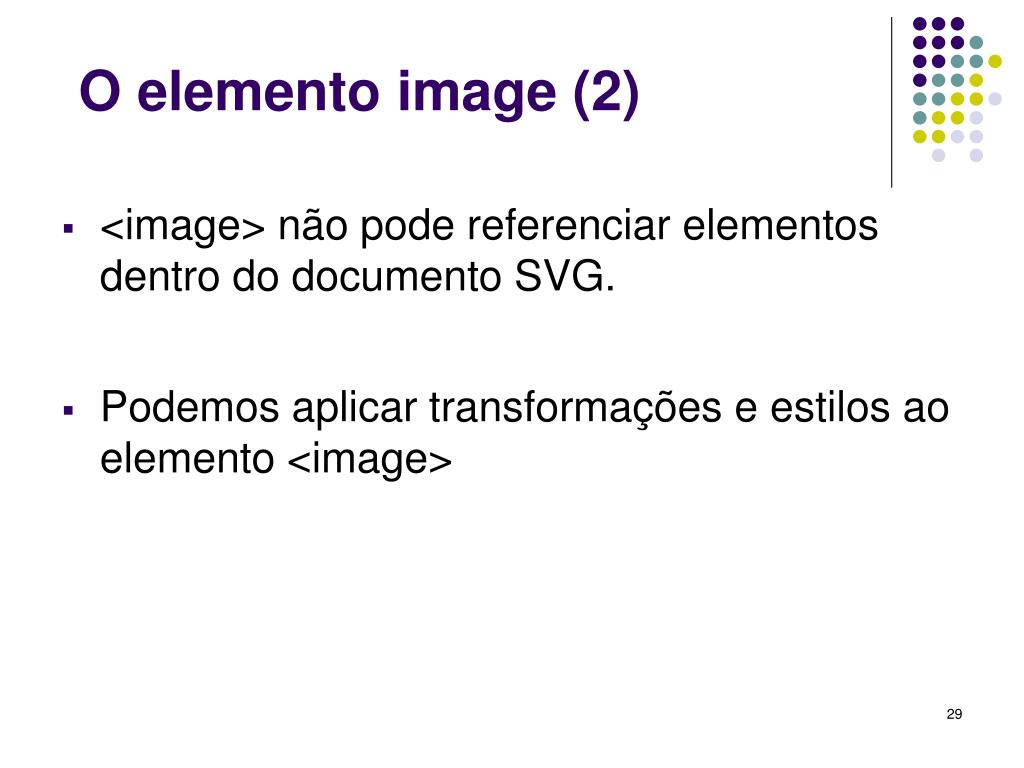

  29. O elemento image(2) • <image> não pode referenciar elementos dentro do documento SVG. • Podemos aplicar transformações e estilos ao elemento <image>

  30. O elemento text • <text> é usado para especificar um texto a ser exibido com outros elementos gráficos. • Podemos aplicar transformation, clipping, masking, etc ao texto. • Fontes são especificadas como em CSS2.

  31. <text> exemplo <?xml version="1.0" standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 20001102//EN" "http://www.w3.org/TR/2000/CR-SVG-20001102/DTD/svg-20001102.dtd"> <svg width="10cm" height="3cm"> <desc>Example text01 - 'Hello, out there' in blue</desc> <text x="2.5cm" y="1.5cm" style="font-family:Verdana; font-size:16pt; fill:blue"> Hello, out there </text> </svg>

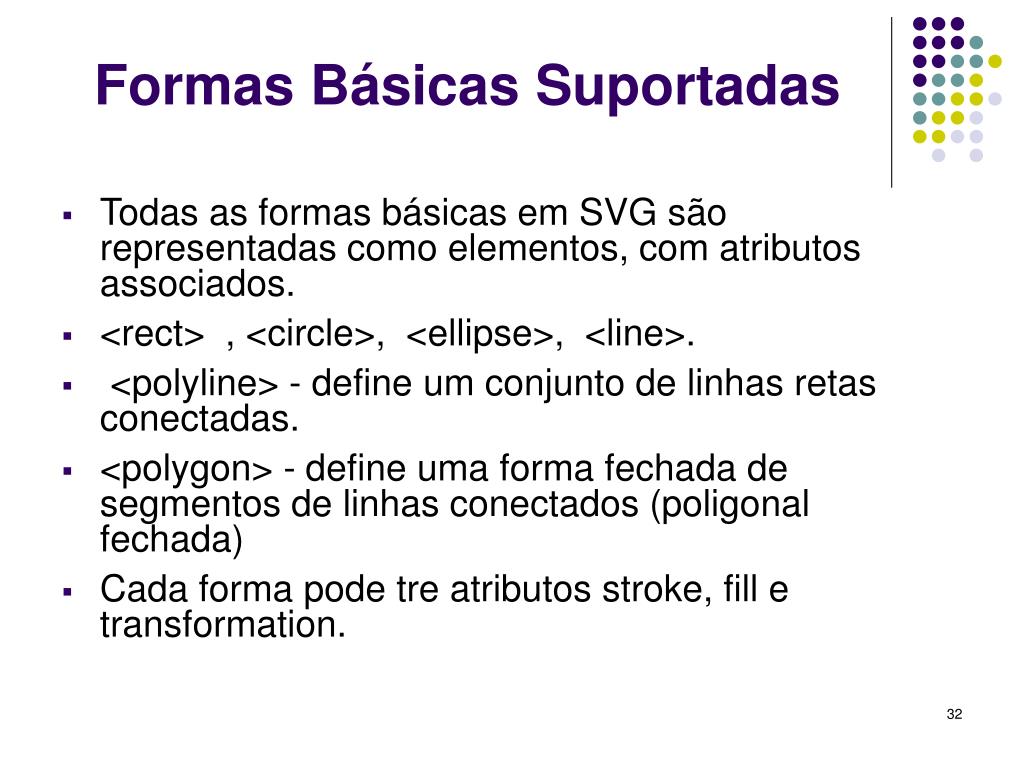

  32. Formas Básicas Suportadas • Todas as formas básicas em SVG são representadas como elementos, com atributos associados. • <rect> , <circle>, <ellipse>, <line>. • <polyline> - define um conjunto de linhas retas conectadas. • <polygon> - define uma forma fechada de segmentos de linhas conectados (poligonal fechada) • Cada forma pode tre atributos stroke, fill e transformation.

  33. Modelo de Rendering(1) • Conteúdo SVG é pintado em um canvas 2D. • Rendering ocorre relativo a região especificada no canvas. • Esta região é chamada de SVG Viewport. • O tamanho da Viewport (height e width) é definido através de atributos da tag <svg>

  34. Rendering Model(2) • Examples de viewports: 300x200 view port: 150x200 viewport:

  35. Rendering Model(3) • SVG usa um "painters model" para rendering: Paint é aplicado em operações sucessivas no dispositivo de output – quando a área sobrepões uma outra, esta última é sobreposta. • Ordem de Rendering: First Comes First Painted • Suporta 3 tipos de elementos gráficos: Shapes, Text, Raster images.

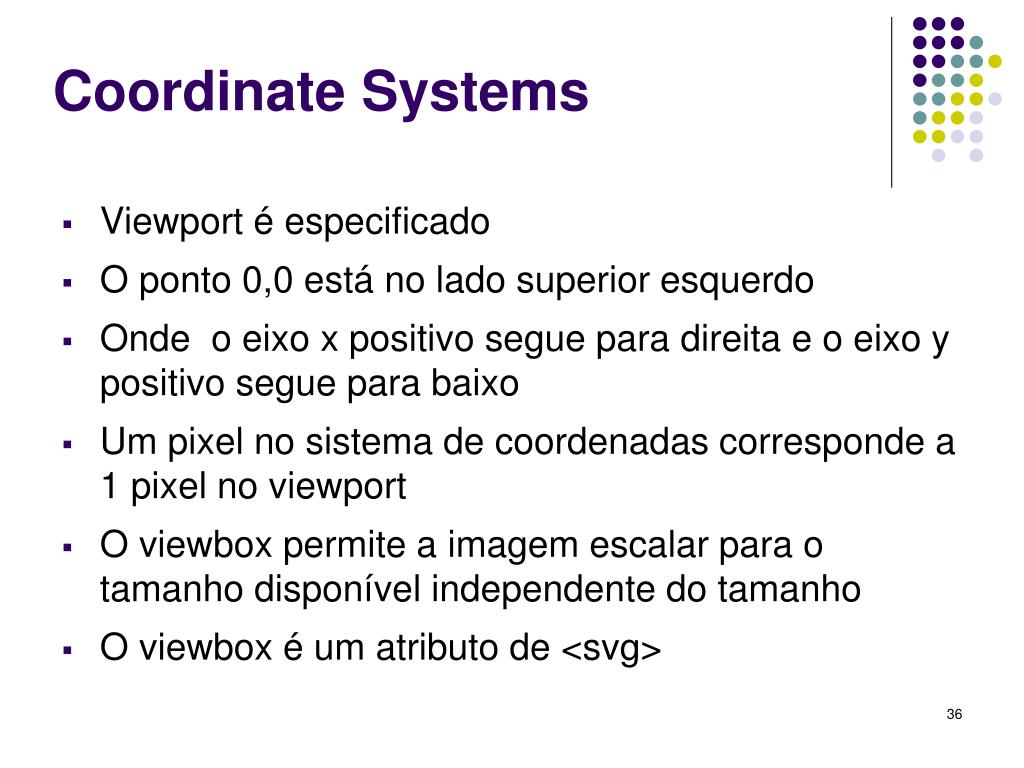

  36. Coordinate Systems • Viewport é especificado • O ponto 0,0 está no lado superior esquerdo • Onde o eixo x positivo segue para direita e o eixo y positivo segue para baixo • Um pixel no sistema de coordenadas corresponde a 1 pixel no viewport • O viewbox permite a imagem escalar para o tamanho disponível independente do tamanho • O viewbox é um atributo de <svg>

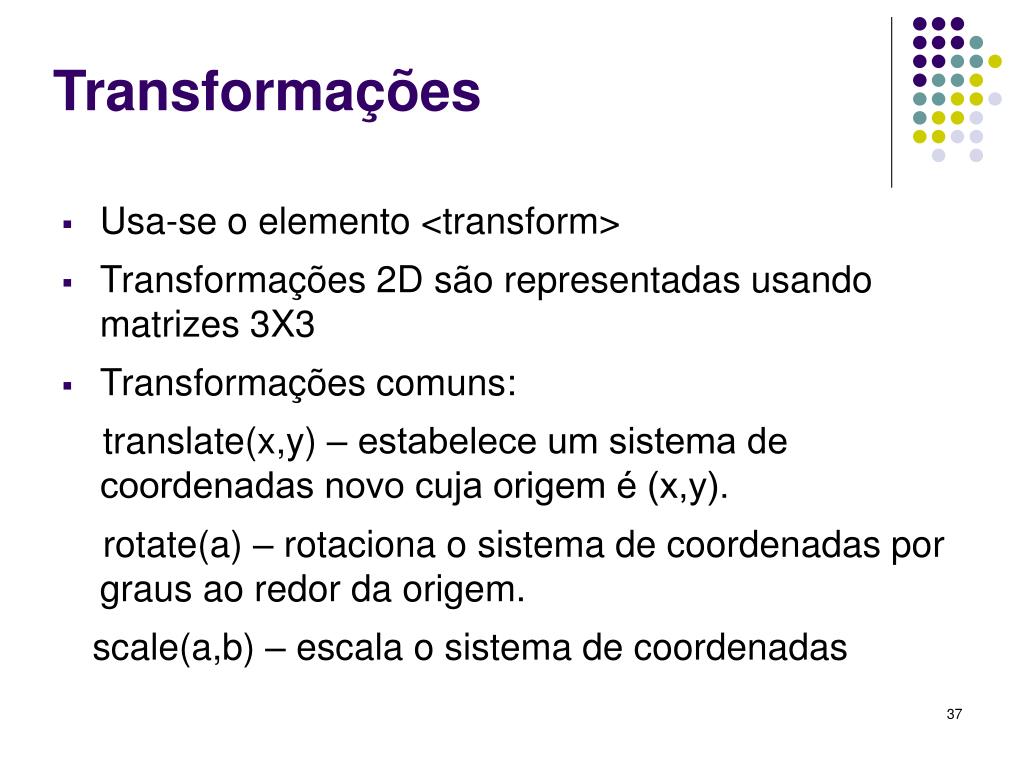

  37. Transformações • Usa-se o elemento <transform> • Transformações 2D são representadas usando matrizes 3X3 • Transformações comuns: translate(x,y) – estabelece um sistema de coordenadas novo cuja origem é (x,y). rotate(a) – rotaciona o sistema de coordenadas por graus ao redor da origem. scale(a,b) – escala o sistema de coordenadas

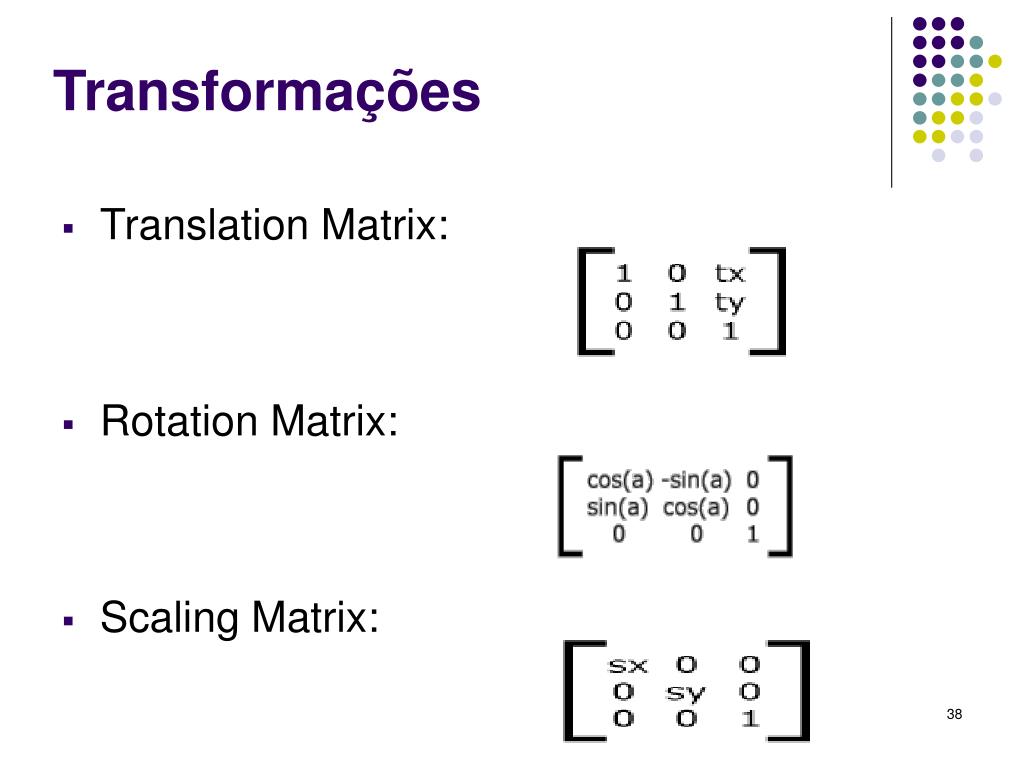

  38. Transformações • Translation Matrix: • Rotation Matrix: • Scaling Matrix:

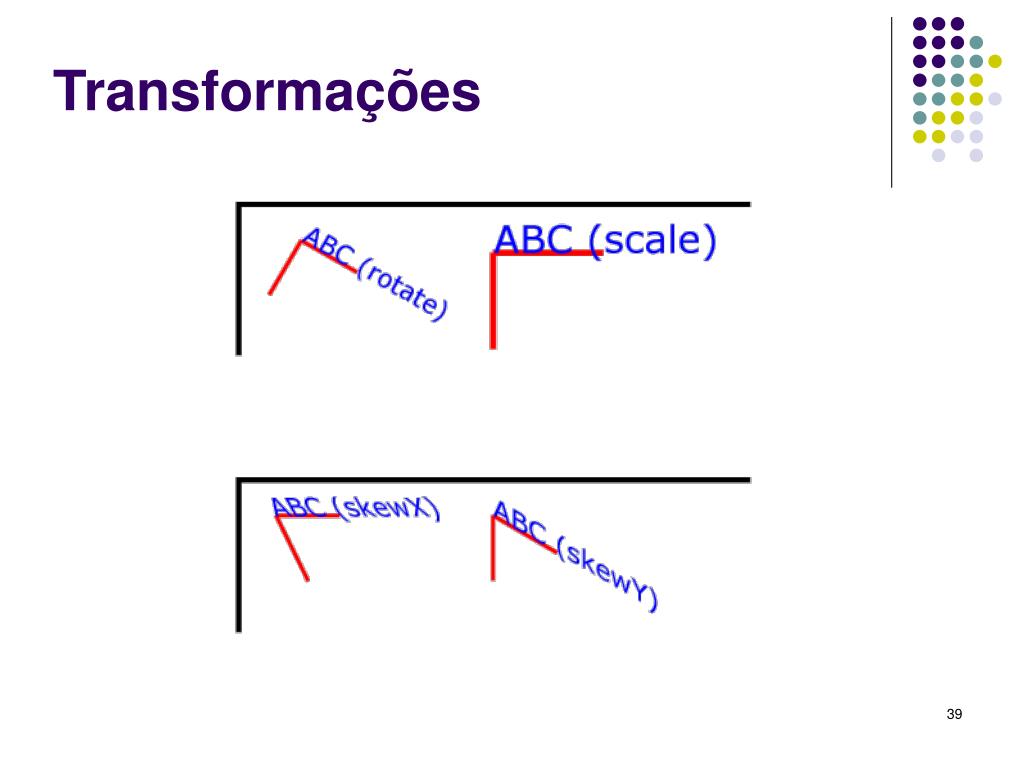

  39. Transformações

  40. Paths(1) • Paths são um conjunto de pontos que podem representar curvas (abertos ou fechados) • A geometria do path é definida em termos de moveto, lineto, curveto, arc, e closepath. • Path é representado em SVG pela tag <path>

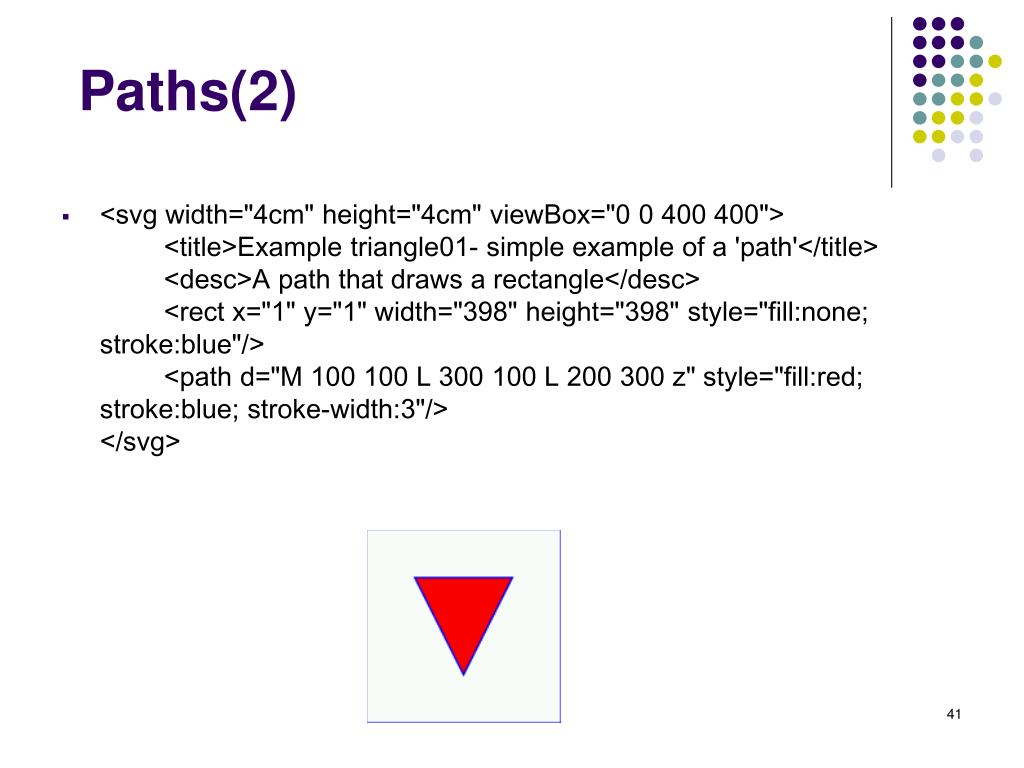

  41. Paths(2) • <svg width="4cm" height="4cm" viewBox="0 0 400 400"> <title>Example triangle01- simple example of a 'path'</title> <desc>A path that draws a rectangle</desc> <rect x="1" y="1" width="398" height="398" style="fill:none; stroke:blue"/> <path d="M 100 100 L 300 100 L 200 300 z" style="fill:red; stroke:blue; stroke-width:3"/> </svg>

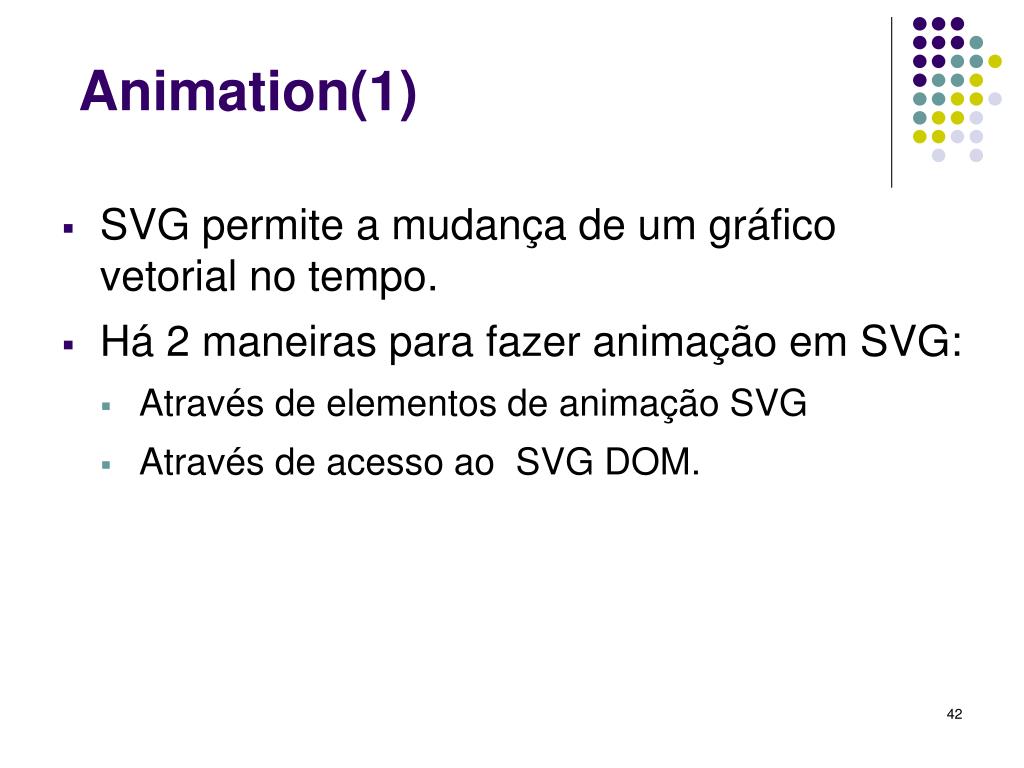

  42. Animation(1) • SVG permite a mudança de um gráfico vetorial no tempo. • Há 2 maneiras para fazer animação em SVG: • Através de elementos de animação SVG • Através de acesso ao SVG DOM.

  43. Elementos de Animação • ‘animate’ , ‘set’, ‘animateMotion’, ‘animateColor’, ‘animateTransform’. • Animação introduz a dimensão time ao document. • Noção de Time em SVG: document begin, document end.(When <svg>’s onload event was triggered, when <svg>’s resources have been released).

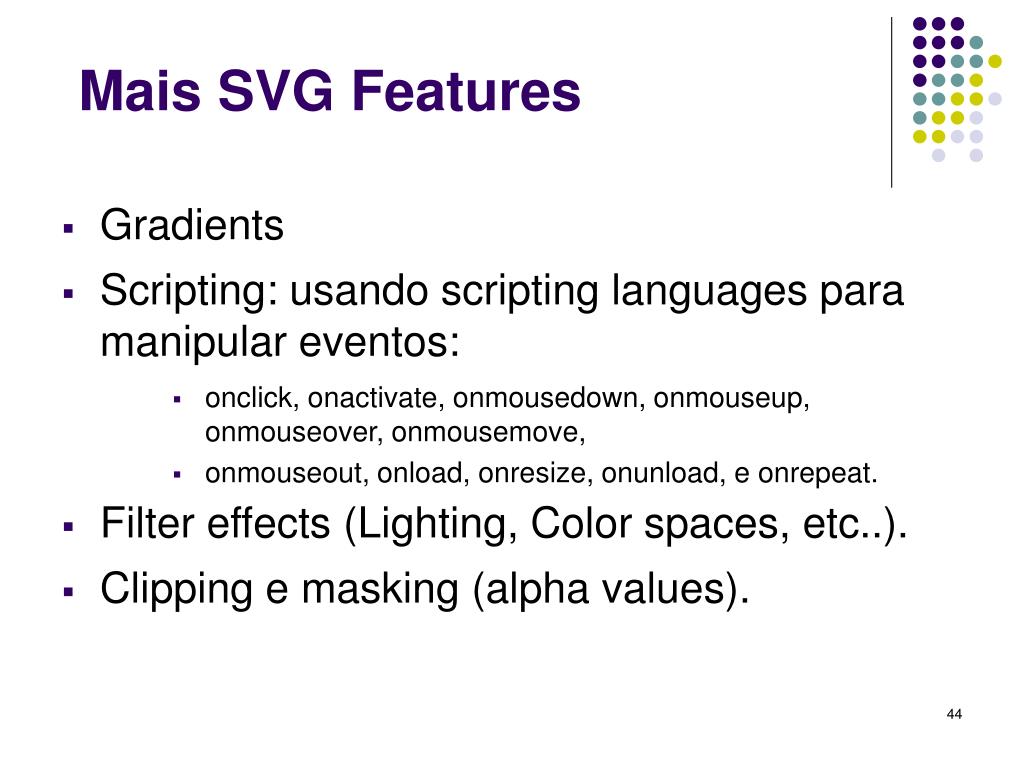

  44. Mais SVG Features • Gradients • Scripting: usando scripting languages para manipular eventos: • onclick, onactivate, onmousedown, onmouseup, onmouseover, onmousemove, • onmouseout, onload, onresize, onunload, e onrepeat. • Filter effects (Lighting, Color spaces, etc..). • Clipping e masking (alpha values).

  45. Exemplos(1) Linear Gradient: Radial Gradient:

  46. Exemplos(2) Filter effects:

  47. Demos Map Example Moscow Map Example Animated Filter Effect

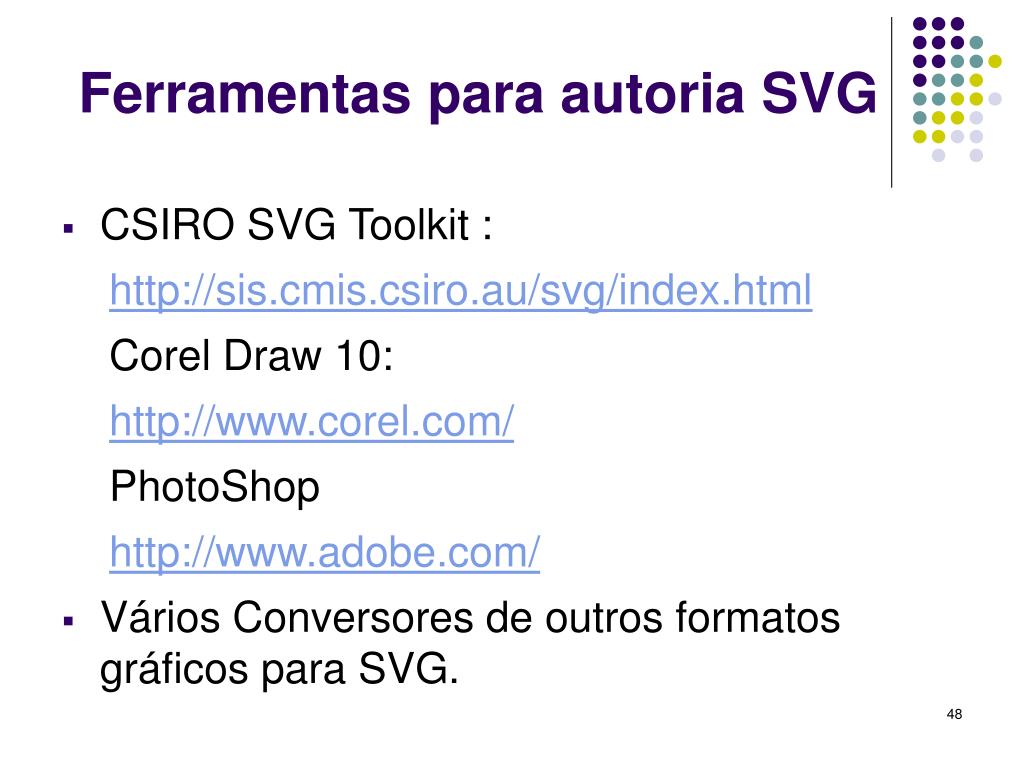

  48. Ferramentas para autoria SVG • CSIRO SVG Toolkit : http://sis.cmis.csiro.au/svg/index.html Corel Draw 10: http://www.corel.com/ PhotoShop http://www.adobe.com/ • Vários Conversores de outros formatos gráficos para SVG.

  49. Conversores • SVG to HTML and Text – extracts text from SVG • SVG to PDF – Apache Batik, FOP, FOP Developer Issues • SVG inside PDF – kevlindev perl script • PDF to SVG - FreeSVG • PPT / Visio / Word to SVG – svgMaker • SVG to PNG or JPEG - XML_svg2image • SVG Slide Toolkit - Sun • Graphical user interface to XML data • Via declarative transformations such as XSLT • Via scripting (loading XML data into the SVG User Agent and transforming using the DOM)

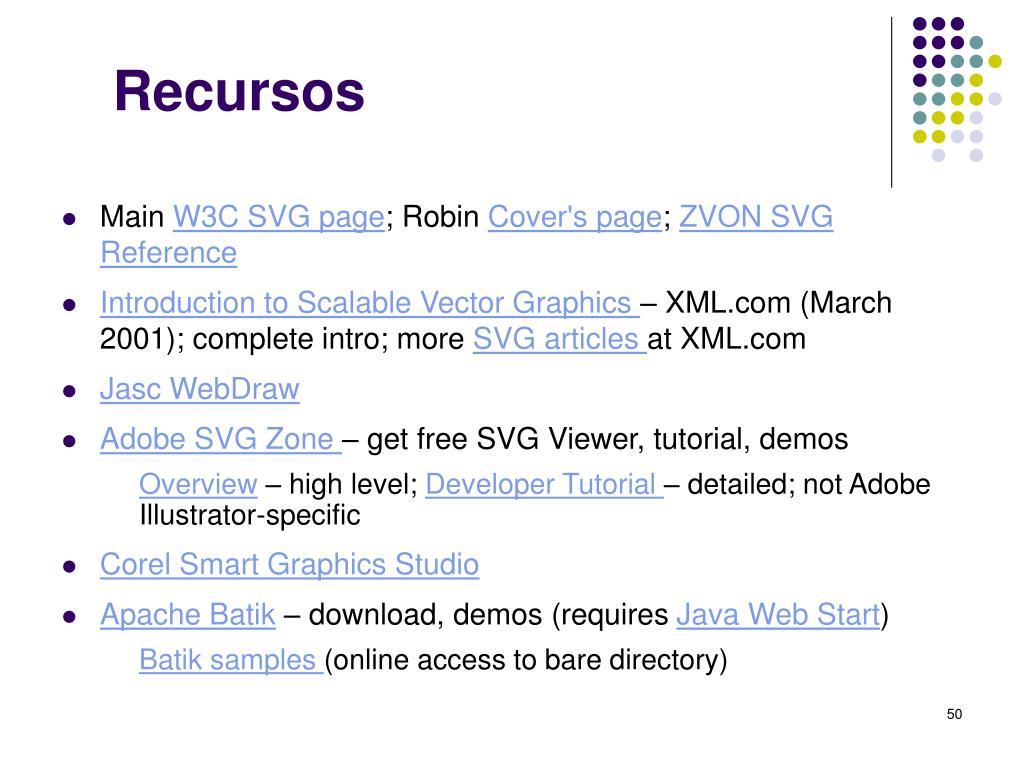

  50. Recursos • Main W3C SVG page; Robin Cover's page; ZVON SVG Reference • Introduction to Scalable Vector Graphics – XML.com (March 2001); complete intro; more SVG articles at XML.com • Jasc WebDraw • Adobe SVG Zone – get free SVG Viewer, tutorial, demos Overview – high level; Developer Tutorial – detailed; not Adobe Illustrator-specific • Corel Smart Graphics Studio • Apache Batik – download, demos (requires Java Web Start) Batik samples (online access to bare directory)
