Resistor Variable

Resistor Variable. Download Materi Elektronika Kelas X di www.rokhm4n.wordpress.com/materi/. Pengertian resistor Variable. Resistor yang nilainya biasa di ubah-ubah . Ada 2 macam jenis resistor Variable yaitu : Potensiometer Trimpot ( Trimer Potensio ).

gaenor
Download Presentation

Resistor Variable

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Resistor Variable Download Materi Elektronika Kelas X di www.rokhm4n.wordpress.com/materi/

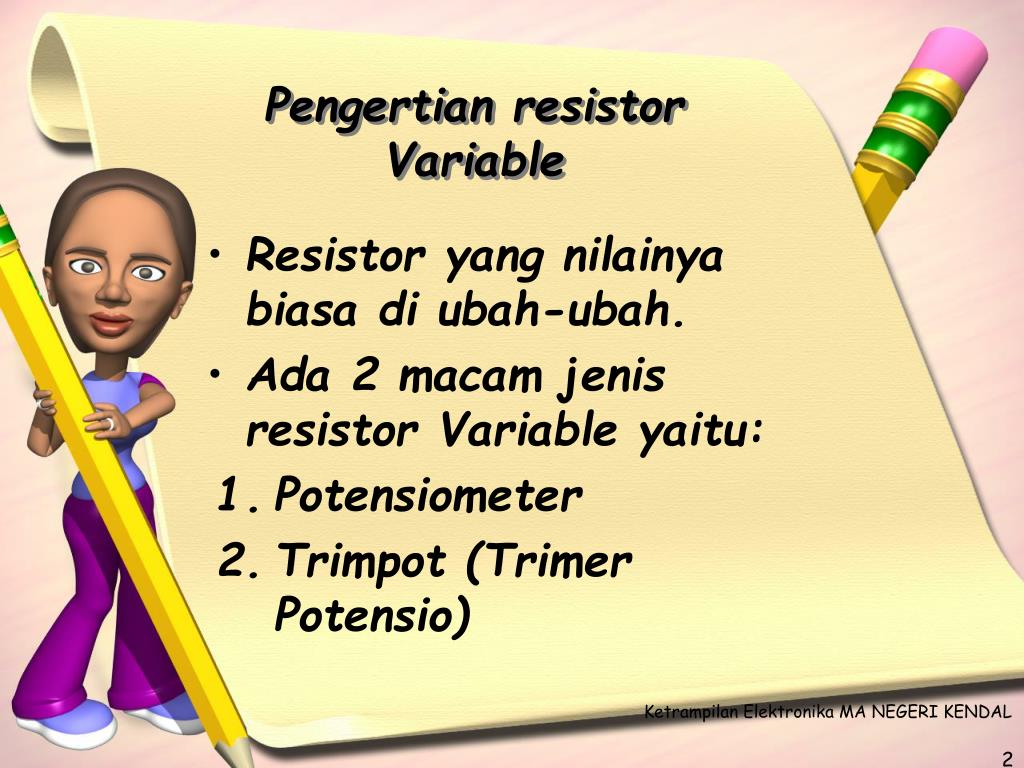

  2. Pengertian resistor Variable • Resistor yang nilainyabiasadiubah-ubah. • Ada 2 macamjenis resistor Variable yaitu: • Potensiometer • Trimpot (TrimerPotensio) Ketrampilan Elektronika MA NEGERI KENDAL

  3. SimbolPotensiometer & Trimpot • Simbol Potensiometer • Simbol Trimpot Ketrampilan Elektronika MA NEGERI KENDAL

  4. Pengertian Seri danParalel • Seri adalah tahanannya banyak,rangkaiannya menyambung di kanan dan di kiri • Paralel adalah tahanananya sedikit ,rangkaiannya menyambung dari kanan bertemu kanan Kiri Kanan kanan Kiri kanan Kiri Kiri Kanan Ketrampilan Elektronika MA NEGERI KENDAL

  5. Rangkaian Seri danParalel • Rangkaian Seri adalahbeberapa resistor yang dirangkaiserinilainyaakanberubahmenjaditinggibahkanlebihtinggidari resistor yang paling tinggidalamrangkaiansehinggabisadirumuskan • Rtotal= R1+R2+R3+… Contoh R total = 100+200+300  • RangkaianParaleladalahbeberapa resistor yang dirangkaiparalel yang nilainyaakanberubahmenjadikecilbahkanlebihkecildari resistor yang terkecildalamrangkaian,sehinggabisadirumuskan: • 1/R total= 1/R1+1/R2+1/R3+… Contoh 1/R total= 1/100+1/200= 2/200+1/200 3/200= 200/3=66,6 R total=66,6 R2 200  R1100 R1 100 R total R1 200 Ketrampilan Elektronika MA NEGERI KENDAL

  6. AlatUkur Multitester Analog Ketrampilan Elektronika MA NEGERI KENDAL

  7. Multi Tester/AVO Meter (Ampere,Volt,Ohm) • Bagian-bagian Multi Tester • Jarum Pointer Jarum pointer yang berfungsiuntukmenunjukangkatersebutpadabusurskaladisaatpengukuran. • BusurSkala Busurskala yang berfungsiuntukdibacasaatpengukuran: • Ohm meter busurskala paling atas,(Letaknolnyaberadadisebelahkanan). • DCA dan VDC padabusurskala no 2 dariatas (noldisebelahkiri). • ACV padabusurskala no 3 dariatas (noldisebelahkiri). • Zero posisionkonektor Tomboliniberfungsiuntukmenepatkanposisijarum pointer diatastepatpadaangkanoldisebelahkiripadasaatpengukuran DCV dan ACV danDCA,pengukurandimulai (apabilajarumpointersudahtepattidakperlupenepatanlagi). • Ohm Adjuster knop Tombolinifungsinyahanyauntukmenepatkanjarumpointertepatdiatasangkanolsebelahkananpadasaatpengukuran Ohm meter danangkanolsebelahtengahpadasaatpengukuran DCV (NULL). Untuk Ohm Meter Caranyaadalah: • Tentukanlidimerahadalidihitamsambilmemutartombol Ohm adjuster knophinggadidapatjarum pointer tepatdiatasangkanoldisebelahkanan. Ketrampilan Elektronika MA NEGERI KENDAL

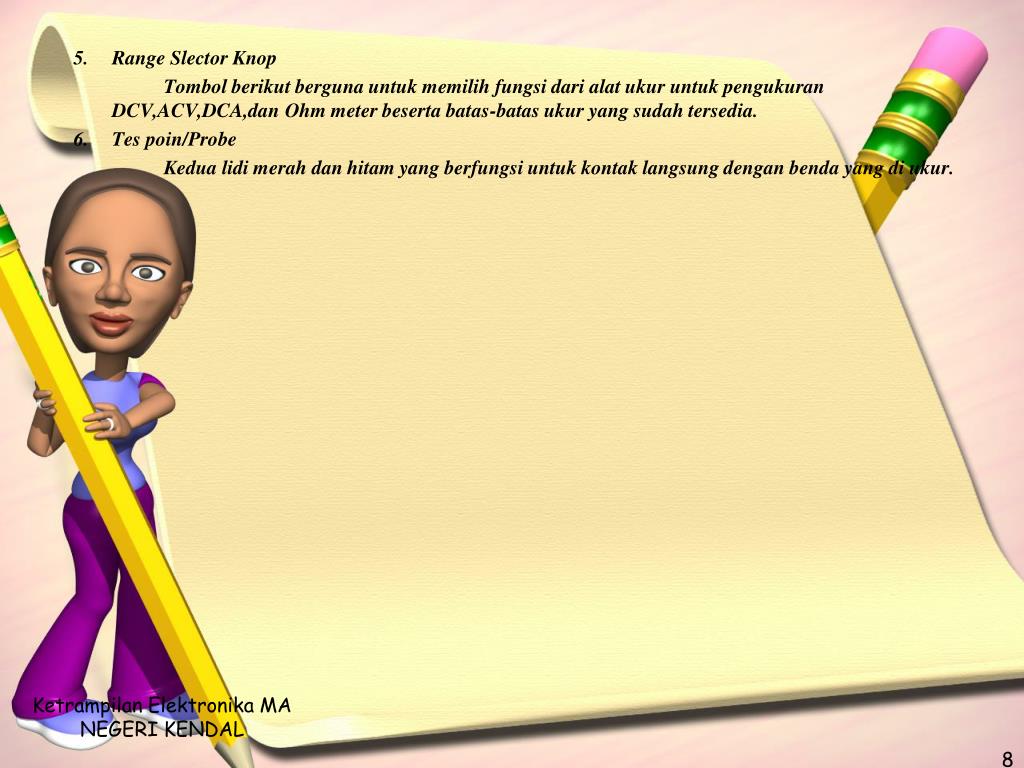

  8. Range Slector Knop Tombol berikut berguna untuk memilih fungsi dari alat ukur untuk pengukuran DCV,ACV,DCA,dan Ohm meter beserta batas-batas ukur yang sudah tersedia. • Tes poin/Probe Kedua lidi merah dan hitam yang berfungsi untuk kontak langsung dengan benda yang di ukur. Ketrampilan Elektronika MA NEGERI KENDAL

  9. PraktikumPengukuranSumberAruslistrik AC(ArusBolak-balik)denganmultimeter • Langkah-langkahnyasebagaiberikut: • Siapkanalatdanbahan & Berdo’a. • Ubahposisi range selector knoppada AC.V yang berwarnamerahdenganketentuan no 10 jika yang diukurlebihkecildari 10 danseterusnya. • Jika yang diukurtidakdiketahuiatautidakbisadiperkirakanbesartegangannya,sebaiknyagunakantingkatanukur yang paling tinggi(750,250,50,dan 10)sampaialatukurbisamengukurdenganakurat. • Tancapkankeduatespinatau probe padasumberlistrik yang diukurtanpaketentuanlidimerahharuspositif (Terbolakbaliktespinyatidakapa-apauntuk AC). • Baca hasilukurdenganmelihatjarum pointer padabusurskala yang adatulisannya AC 10V (warnamerah) Ketrampilan Elektronika MA NEGERI KENDAL

  10. PraktikumPengukuranSumberAruslistrik DC(ArusSearah)denganmultimeter • Cara-carapengukuran Ohm meter: • Siapkanalatdanbahan ,berdo’asebelummulai. • Posisikan Range selector knoppada ohm meter X1,X10,X1k,X100K/10K . • Mengnolknajarum pointer padaangkanoldisebelahkananatas (busurskala paling atas). • Cara Mengnolkannya : • Tempelkankedua probe merahdanhitamdengankuatsampaijarum pointer bergerakkekanansambilmemutar Ohm Adjuster knophinggajarum pointer tepatberadadiatasangkanolsebelahkanan,setelahselesaipisahkan/lepaskan probe merahdanputih. • Cara tersebutharusdilakukanpadasaatakanmemulaipengukuransecaraterus-menerus. • ProsesPengukuran Tancapkankeduaujungtespin/probe kepadabenda yang diukurdengansyaratkeduatangansipengukurtidakbolehtersentuhdengankeduatespin/probe tersebut. • Membacahasilukur hasilukurbisadilihatpadajarum pointer denganbusurskala ohm meter(paling atas).hasildi X (dikalikan)range selector knop. Ketrampilan Elektronika MA NEGERI KENDAL

  11. TabelHasilPengukuran Ketrampilan Elektronika MA NEGERI KENDAL

  12. Ketrampilan Elektronika MA NEGERI KENDAL
