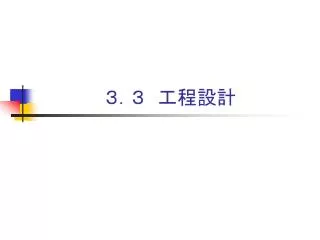

３．３　工程設計

３．３　工程設計. 寸法公差など. 処理手順. （ FTL or TL の場合）. 製品図. ① 製品図の各寸法公差をみて加工法を選定. 旋削で可能か？　 ±0.2μ 研削で可能か？　 ±0.2μ フライスで可能か？ ±0.2μ. 該当する工作機械. 照合. 過去の経験. 加工方法が決定 使用する M/C が決定. 第１工程　 A 第２工程　 B 第３工程　 C. 第１工程　 A 第２工程　 B 第３工程　 C. …. …. ② 加工順番を決定. 2-1 加工精度より順番決める. 仕上粗さ大の工程ほど前工程

gaenor
Download Presentation

３．３　工程設計

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. ３．３　工程設計

  2. 寸法公差など 処理手順 （FTL or TLの場合） 製品図 ① 製品図の各寸法公差をみて加工法を選定 旋削で可能か？　±0.2μ 研削で可能か？　±0.2μ フライスで可能か？±0.2μ 該当する工作機械 照合 過去の経験 加工方法が決定 使用するM/Cが決定

  3. 第１工程　A 第２工程　B 第３工程　C 第１工程　A 第２工程　B 第３工程　C … … ② 加工順番を決定 2-1 加工精度より順番決める • 仕上粗さ大の工程ほど前工程 • 取りシロを大にとれる工程ほど前工程 • 表面処理は削加工の後 • 歪取は表面処理の後 … 過去の経験 2-2　 加工基準による工程順番の見なおし 前工程の加工により、次工程の加工時に加工基準面が とれるか　or チャック把持面がとれるかcheck 工作機械のチャック等を知っている必要有。 2-3 加工工程決まる

  4. 素材（寸法値）　　　　　　　　　　　素材の固定方法決め（チャック法）　　　素材（寸法値）　　　　　　　　　　　素材の固定方法決め（チャック法）　　　 切削送り量 主軸回転数 刃具のノーズR ｆ 送り 2 f 3 Ry　＝　 ×10 Ry 8R 工具 R ③　各工程の詳細検討 加工条件、加工サイクル、精度、ツーリングetcの検討 取りシロ 切削条件 刃具種類 （素材寸法－加工寸法） ＝取りシロ 加工寸法値 （素材寸法－加工寸法） ＝　取りシロ １回で可能 or 不可能 １回で可能 or 不可能 ２回削 ツーリング；工具の加工、経路 送り量 理論面粗さ　Rｙ 比較 製品の面粗さ

  5. 加工サイクルタイム 比較 目標サイクルタイム (加工時間+搬送時間) ＞ならOK ＜ならNG 加工時間 = 正味加工時間 + 早送時間 + α(信号のやりとり) 実際に加工している 時間 工具が早送り 移動時間 搬送時間 = ロボットなどが定位置から素材を持って運び、 　　　　　　　　チャックして定位置に戻る時間。

  6. (例題) 材質 S55C 製品図 6.3Z インボリュートスプライン 6.3Z 0.8Z 0.3Z 1.6Z 0 -0.008 M6 深14以上 Φ14.5h7 Φ16h7 0 -0.018 Φ16h7 Φ18h7 169±0.1 高周波焼入 HRC58以上 ①加工法選定・・・旋削、研削、：、スプライン転造、タップ穴加工 　　　　　　　　　　　 焼入 ②加工順番 旋削→タップ→スプライン→焼入→歪取→研削

  7. ③詳細検討 175 Φ20 (旋削) 素材 端面削 + センタ穴 ・外径荒削 + 仕上削 ・外径荒削 + 仕上削

  8. クランプ ・タップ加工 ・スプライン加工 ・焼入

  9. ・歪取 ・研削

  10. 旋削のツーリング +1 0 10 +0.15 0 -0.5 -1 36.5 30 0 -0.5 86.5 +0.2 0 118.6 -0.1 -0.3 169

  11. ①　荒仕上 130 工具原点 50 15 10m/min 1 L 主軸回転　　1800rpm 切削送り量　0.2mm/rpm (送り速度)

  12. L=117.5とすると 加工時間＝19.75+1.08=20.83sec 搬送時間を10secとすると 20.83+10=30.83≒31sec （加工サイクルタイム） if 目標サイクルタイムが31secなら OK if 目標サイクルタイムが30secなら NG→再検討 2台用意？　　　搬送かえる？etc

  13. ②　仕上 主軸回転　　2400rpm 切削送り量　0.25mm/rpm よって　11.75+1.08+10=22.83≒23sec
