3, 快波加热

3, 快波加热. 离子回旋波： LFS 注入遇到阻尼 快波（离子声波）：无共振区域. 两种加热模式： 两分量离子加热 谐波加热. 快波的可近性. 离子频率范围色散关系. 截止层. 天线须置于等离子体边界内. 另一截止层在两离子分量的混杂共振附近. 两分量离子加热. １，少量离子加热区 (LFS 入射） ２，混杂共振加热区 (HFS 入射　　　　　　　　或 LFS 入射）. 混杂共振频率. Globus-M 上的实验 9MHz, 0.4Tesla. 各分量吸收能量分布.

gada
Download Presentation

3, 快波加热

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

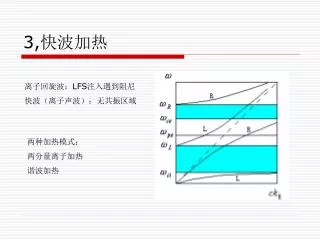

  1. 3,快波加热 离子回旋波：LFS注入遇到阻尼 快波（离子声波）：无共振区域 两种加热模式： 两分量离子加热 谐波加热

  2. 快波的可近性 离子频率范围色散关系 截止层 天线须置于等离子体边界内 另一截止层在两离子分量的混杂共振附近

  3. 两分量离子加热 １，少量离子加热区(LFS入射） ２，混杂共振加热区(HFS入射　　　　　　　　或LFS入射） 混杂共振频率

  4. Globus-M上的实验9MHz, 0.4Tesla

  5. 各分量吸收能量分布 e:TTPM, LandauH+:回旋共振，IBW D+:回旋共振，IBW

  6. NSTX上60MHz高谐波快波加热的电场分布和电子吸收能量分布的数值模拟NSTX上60MHz高谐波快波加热的电场分布和电子吸收能量分布的数值模拟

  7. 现在一些装置上的ICRF系统

  8. ITER的快波加热天线 f=40-70MHz f=57MHz 主离子：Ｔ(2ω) 少数离子：3He(ω) 或 f=42MHz 主离子：Ｔ(2ω) 少数离子：D(ω)

  9. 4,低杂波驱动 f=1-10GHz Stix-Golant可近性条件 等离子体密度超过临界值会发生模转换，．

  10. 现在一些装置上的LHW系统

  11. 驱动效率的定标率

  12. Tore-Supra上的２分种驱动实验

  13. ITER的LHCD设备 5GHz,50MW,N||=2 ICD=1-2MA(0.4<r/a<0.8)

  14. ITER稳态运转的数值模拟

  15. 5,中性粒子束注入 电荷交换 离子电离 电子电离

  16. 中性束加热 电子　　　　　离子 电子和离子加热份额 中性粒子束加热模式

  17. 中性粒子束产生设备原理

  18. Globus-M上的中性粒子束加热 离子温度发展 D能谱，OH和NBI对比

  19. 负离子源 正离子源产生中性成份和渗透距离 束能量和截面：D-→D, D →D+, D- →D+,D+ →D 两种离子源比较

  20. 负离子源技术进展

  21. ITER的负离子源中性粒子注入设备 1MeV, 50MW连续负离子源注入器

  22. 中性粒子束驱动电流NBCD ASDEX-U上的NBCD
