Информационные основы процессов управления

1. Информационные основы процессов управления

2. Решаемые задачи: • Вычислительные; • Логические; • Задачи управления.

3. Задачи управления Управление – такая организация процесса, которая ведет к достижению поставленной цели. • Зачем выполняется управление? • Какова цель управления? • Каков ожидаемый результат? Для задач управления главное, надо знать:

4. Особенность задач управления: • Возможно не одно решение; • Информация о процессе и обстановке бывает неполной.

5. Способы организации процесса управления(способы достижения цели): • Стратегия (военное дело); • План (административно-хозяйственная сфера); • Решение (техническая сфера); • Вариант; • Альтернатива; • Рецепт; • …

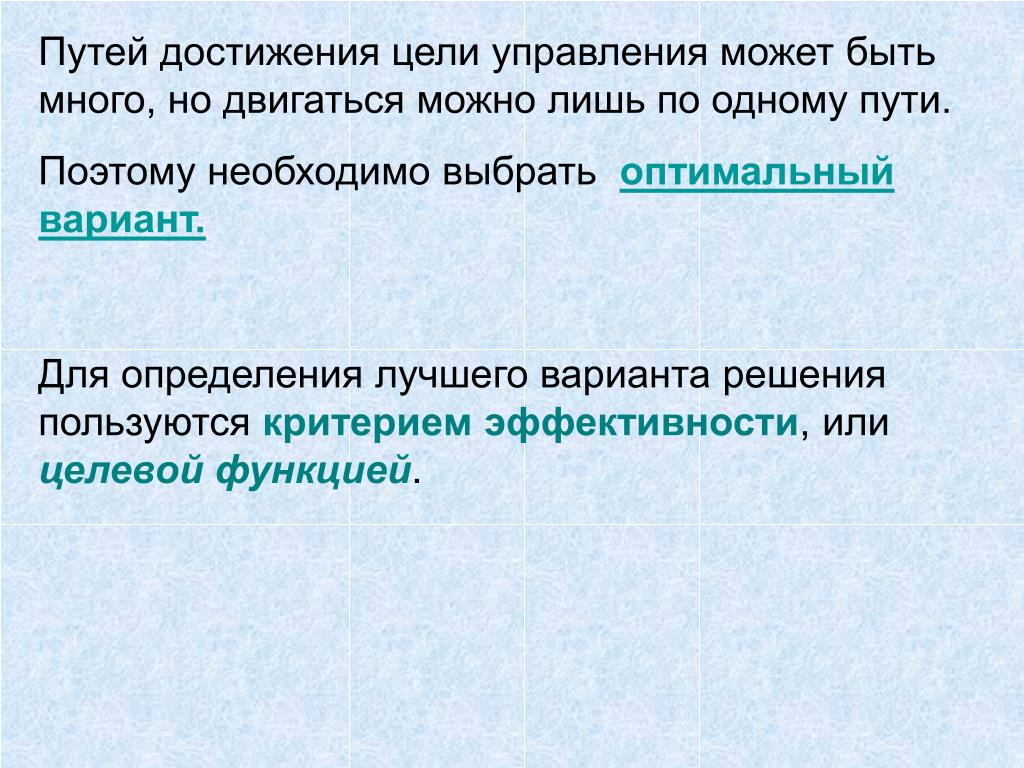

6. Путей достижения цели управления может быть много, но двигаться можно лишь по одному пути. Поэтому необходимо выбрать оптимальный вариант. Для определения лучшего варианта решения пользуются критерием эффективности, или целевой функцией.

7. Критерий эффективности, или целевая функция Назначение целевой функции не в том, чтобы заменить цель, а в том, чтобы выяснить предпочтение тому или иному пути достижения основной цели системы. Целевую функцию т.е. критерий эффективности процесса и цель нельзя путать. Цель обязательно должна быть достигнута. Поэтому нужно рассматривать все возможные пути ее достижения, а выбрать из них самый удачный позволяет критерий.

8. Например, пусть целью производственной системы является увеличение выпуска продукции. • Способы: • Увеличить число рабочих; • Механизировать трудоемкие процессы; • Внедрить автоматику; • … Из всех способов нужно выбрать тот, который является в каком-то смысле наилучшим, например, требует минимальных затрат на свое осуществление. Т.о. критерий – затраты на внедрение. Но ни в коем случае минимизация затрат не является целью данной производственной системы. Если бы снижение затрат было целью, то не было бы ни увеличения производства, ни увеличения качества продукции, т.к. ничего не делать обходится дешевле всего. На этом этапе!

9. Цель выпадает из рассмотрения и подменяется целевой функцией главным образом потому, что люди обычно имеют интуитивное представление о цели и им часто кажется , что и все окружающие понимают цель точно так же, как и они. Но даже в простых случаях разные люди одну и ту же ситуацию оценивают по разному и соответственно ставят разные цели. После выбора цели остается только найти критерий для выбора подходящего варианта достижения цели.

10. Хорошо поставить задачу – наполовину решить ее Хорошая формулировка цели сама по себе содержит направление ее достижения Четкая постановка целей – это ключ к достижению успеха, одна из гарантий эффективного управления и удачного завершения всей работы. Выбрать правильную цель гораздо важнее, чем создать правильную систему, т.к. неправильная система – это не лучшая, не оптимальная, но все-таки выполняет поставленные цели. Если же выбрана неправильная цель, то и система будет не та и цель окажется невыполненной.

11. Общее всех задач управления (машинами или механизмами, предприятиями или учреждениями, …) – имеются коллективы людей, (…), которые добиваются достижения какой-то определенной цели. Управление коллективами осуществляет руководитель (менеджер), отдавая устно или письменно распоряжения, указания приказы. Управление механизмами – путем нажатия кнопок, или иное механическое воздействие. Однако и руководство людьми и управление механизмами должно приводить к достижению цели, а основой управления являетсяпринятие решения.

12. Когда нужно принимать решение большое значение имеет практический опыт. Не только собственная практика лица, принимающего решение, но и чужой опыт описанный в книгах, инструкциях, руководствах и т.д. Однако никогда не бывает совершенно одинаковых ситуаций, поэтому принимать решение всегда приходится в условиях неполной и недостающей информации. Недостающую информацию пытаются получить используя предположения, результаты научных исследований, изучения на моделях.

13. Научно обоснованная теория управления – набор методов пополнения недостающей информации об управляемом процессе, о том, как поведет себя объект управления при выбранном воздействии. Основная задача современной науки – оценить различные стратегии, обеспечивающие достижение цели, предсказать поведение системы в будущем. Для этого необходимо получить как можно больше информации об управляемых объектах и процессах, включая и особенности их будущего поведения.

14. Стремление это может быть удовлетворено только одним способом – путем исследования интересующих нас свойств на моделях. Модель: • позволяет сформулировать упрощенное представление об объекте, сохраняя лишь те свойства, которые наиболее существенны при данном рассмотрении; • позволяет получить нужные результаты намного проще и быстрее, чем при изучении самого объекта.

15. Модели: • Масштабные – соблюдается геометрическое подобие оригинала и модели, но натуральные значения всех размеров умножаются на постоянную величину. • Аналоговые. Исследуемые процессы изучаются по аналогичным явлениям, т.е. процессам, иную физическую природу, но которые описываются такими же математическими соотношениями. (Аналогии между механическими, тепловыми, электрическими и др. явлениями). • Математические. Математической моделью называют формальную зависимость между значениями параметров на входе моделируемого объекта или процесса и выходными параметрами. При математическом моделировании отвлекаются (абстрагируются) от конкретной физической природы объекта и происходящих в нем процессах и рассматривают преобразование входных величин в выходные. • Компьютерные.

16. Информация и кибернетика Kybernetes (греч) – “искусство управления” Kybernetes (лат) – “кормчий” В 1948 г. Вышла книга американского математика Норберта Винера «Кибернетика и связь в животном и машине». Она провозгласила рождение новой науки – кибернетики. Кибернетика – наука об общих свойствах процессов управления в живых и неживых системах.

17. Все традиционные науки о Природе (физика, химия, биология) стараются как можно глубже заглянуть в объекты своего изучения. И чем глубже проникает каждая из этих наук в свой предмет, тем сложнее картина, раскрывающаяся перед ней. Все ученые давно уже поняли, что «дна» у этих наук нет. Кибернетика также имеет дело со сложными объектами: машинами, живыми организмами. Но она не стремится разобраться в их внутреннем механизме. Кибернетику интересуют процессы взаимодействия между сложными объектами. Такие взаимодействия рассматриваются как процессы управления.

18. Входная информация Выходная информация В кибернетике впервые появился термин «черный ящик» «Черный ящик» Кибернетический объект «Черный ящик» Кибернетический объект Сложный объект, внутреннее устройство, которого мы не знаем, или оно для нас несущественно

19. Информационное взаимодействие Информациейс точки зрения кибернетики является содержание передаваемых сигнальных последовательностей Информация между кибернетическими системами передается в виде некоторых последовательностей сигналов Управляемая система «Черный ящик» Управляющий объект Передача сигналов требует определенных материальных и энергетических затрат. Однако содержание сигналов не зависит от затрат вещества и энергии.

20. Управляющее воздействие Управление и кибернетика Управляющий объект Управляемый объект Кибернетика рассматривает взаимодействие между управляющим и управляемым объектами как информационный процесс Управление – целенаправленное воздействие одних объектов, которые являются управляющими на другие объекты – управляемые.

21. С кибернетической точки зрения все варианты управляющих воздействий следует рассматривать как управляющую информацию, передаваемую в форме команд. Последовательность команд по управлению объектом, приводящая к заранее поставленной цели, называется алгоритмом управления В таком случае: Управляющий объект Управляемый объект (исполнитель) Управляющее воздействие Алгоритм управления

22. Управляющий объект Прямая связь Управляемый объект (исполнитель) Существуют две схемы управления: Схема управления без обратной связи Алгоритмы – только линейные Например: светофор  автомобили

23. Управляющий объект Прямая связь Управляемый объект (исполнитель) Обратная связь Схема системы управления с обратной связью Обратная связь – это процесс передачи информации о состоянии объекта управления к управляющему объекту. Управляющий объект не только отдает команды, но и принимает информацию от объекта управления о его состоянии. Управление с обратной связью называют адаптивным управлением Алгоритмы: линейные, ветвящиеся, циклические. Пример: «шофер»  «автомобиль»

24. Принципы управления были «открыты» людьми самостоятельно, не копируя Природу. И лишь совсем недавно было понято – Природа уже давно «открыла» то, что люди считали своим гениальным изобретением. Интуитивно люди давно использовали принцип обратной связи (поведение рулевого на любом судне). Первая техническая система, в которой сознательно использован принцип обратной связи – регулятор Уатта. Принципы управления, которые использует Природа значительно более разнообразны и глубоки. Наличие отрицательных обратных связей – основная, главная особенность отличающая живую природу от неживой. За 15 лет до работ Винера, П.К. Анохин утверждал, что наличие отрицательных обратных связей создает у живых существ основу для целеполагания – стремление к сохранению своего гомеостаза. А.А. Богданов в 1911 г. В книге «Всеобщая организационная наука и текстология», указал, что для развития любой организационной структуры (социальная, биологическая) необходимы не только отрицательные, но и положительные обратные связи. (Без указания термина «обратная связь»)

25. Скорость двигателя + + Подача пара Вращение регулятора - Расстояние между отвесами + Центробежный регулятор парового двигателя Петля обратной связи для центробежного регулятора

26. Системы, в которых роль управляющего поручается компьютеру, называются автоматическими системами с программным управлением. • Для функционирования такой системы: • между ЭВМ и объектом управления должна быть прямая и обратная связь; • в память компьютера должна быть заложена программа управления (алгоритм написанный на языке программирования).

27. Темы для исследования: • Исследуйте конкретную задачу управления с позиции: зачем выполняется управление; какова цель управления; каков ожидаемый результат(ы). Как вы назовете предложенный вами способ решения? • Поясните на конкретном примере как соотносятся друг с другом цель и целевая функция. • Исследуйте природный процесс с точки зрения процессов управления. • Исследуйте роль положительных и отрицательных обратных связей в процессах управления. Вопросы для контроля
