Presentation Transcript


5657503

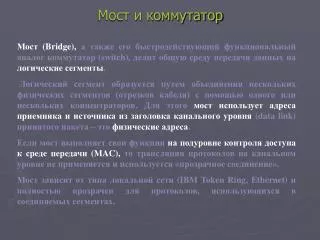

Мост и коммутатор

Мост (Bridge), а также его быстродействующий функциональный аналог коммутатор (switch), делит общую среду передачи данных на логические сегменты.

Логический сегмент образуется путем объединения нескольких физических сегментов (отрезков кабеля) с помощью одного или нескольких концентраторов. Для этогомост использует адреса приемника и источника из заголовка канального уровня (data link) принятого пакета – это физические адреса.

Если мост выполняет свои функции на подуровне контроля доступа к среде передачи (MAC), то трансляция протоколов на канальном уровне не применяется и используется «прозрачное соединение».

Мост зависит от типа локальной сети (IBM Token Ring, Ethernet) и полностью прозрачен для протоколов, использующихся в соединяемых сегментах.


5657503

Мост и коммутатор

Во время работы для каждого сегмента мост составляет список адресов станций, расположенных в сегменте (по полю адреса источника).


5657503

Мост и коммутатор

При обработке каждого пакета обычный мост сначала принимает пакет, записывает его в буферную память, определяет сегмент, в который он должен его ретранслировать, и только после этого передает пакет в выбранный сегмент


5657503

Мост и коммутатор

Другой тип мостов "Translational bridging" (трансляционное соединение) обеспечивает трансляцию между форматами и принципами передачи различных типов сред (обычно Ethernet и Token Ring).


5657503

Коммутатор

Разница между мостом и коммутатором состоит в том, что мост в каждый момент времени может осуществлять передачу кадров только между одной парой портов, а коммутатор одновременно поддерживает потоки данных между всеми своими портами


5657503

Обработка кадров

То, как мост поступает с кадром, зависит от того, из какой сети кадр получен и кому он адресуется:

1. Если отправитель и получатель находятся в одной сети, то кадр отбрасывается.

2. Если отправитель и получатель находятся в разных сетях, то кадр пересылается в сеть, через которую он может достигнуть получателя.

3. Если получатель неизвестен, то кадр рассылается во все сопредельные сети

За простоту принципа работы прозрачного моста/коммутатора приходится расплачиваться ограничениями на топологию сети, построенной с использованием устройств данного типа - такие сети не могут иметь замкнутых маршрутов - петель


5657503

Методы коммутации

Обычно различают четыре различные технологии: конфигурационную коммутацию, коммутацию кадров, коммутацию ячеек и преобразование между кадрами и ячейками.

Конфигурационная коммутация известна также как коммутация портов, при этом конкретный порт на модуле коммутатора приписывается к одному из внутренних сегментов сети

Коммутация кадров, или коммутация в локальной сети, использует стандартные форматы кадров Ethernet (или Token Ring) - коммутируемый Ethernet превращает сеть в совокупность независимых каналов.

Коммутация ячеек применяется в ATM. Использование небольших ячеек фиксированной длины дает возможность создать недорогие высокоскоростные коммутирующие структуры на аппаратном уровне


5657503

Маршрутизатор

Маршрутизатор (Router) - устройство, соединяющее сети разного типа, но использующие одну сетевую операционную систему или протокол обмена данными.

Маршрутизатор выполняет свои функции на сетевом уровне, поэтому он зависит от протоколов межсетевого обмена данными, но не зависит от типа (стандарта) локальной сети.

Для межсетевого обмена протоколы сетевого уровня используют логические адреса для определения каждой сети - Адрес Сети (Network Address)


5657503

Два способа передвижения информации

Маршрутизация и объединение по мостовой схеме используют различную информацию в процессе ее перемещения от источника к месту назначения


5657503

Адреса станций

43

15

10

12

17

Локальная сеть ARCNET (В)

Сетевая операционная система

Net Ware

Протокол обмена данными IPX

Адрес сети: B

ROUTER

1

ФA-12,АСП-С, АП 15

ФА-13,АСП-С, АП 15

Адреса станций

15

10

17

13

ROUTER

2

Локальная сеть Ethernet (А)

Сетевая операционная система

Net Ware

Протокол обмена данными IPX

Адрес сети: A

ФА-15,АСП-С, АП 15

Локальная сеть TokenRing (С)

Сетевая операционная система

Net Ware

Протокол обмена данными IPX

Адрес сети: C

Взаимодействие маршрутизаторов


5657503

Сравнение

Мосты и коммутаторы неприемлемы для крупных сетей, поскольку они пропускают широковещательный трафик и все пакеты с неизвестными адресами

Маршрутизаторы вносят изменения в принятые кадры ЛВС и передают их после обработки в сеть, где расположен адресат.

Маршрутизаторы имеют преимущества перед мостами с точки зрения обработки широковещательного трафика, позволяя изолировать его внутри одной ЛВС.

Маршрутизаторы зачастую не могут обеспечить потребностей современных приложений с точки зрения обеспечения пропускной способности и качества обслуживания


5657503

Компоненты маршрутизации

Маршрутизация включает в себя два основных компонента: определение оптимальных маршрутов передачи данных и транспортировка информационых групп (пакетов) через объединенную сеть


5657503

Определение маршрута

Определение маршрута может базироваться на различных показателях (или метриках) — величинах, определяемых из алгоритмических вычислений по отдельной переменной (например, длина маршрута) или по комбинации показателей


5657503

Транспортировка (коммутация) пакетов

Алгоритмы коммутации сравнительно просты и в основном одинаковы для большинства протоколов маршрутизации.

Получив определенным способом адрес роутера, хост-источник отправляет пакет, адресованный специально в физический адрес роутера (уровень МАС), однако с адресом протокола (сетевой уровень) хоста пункта назначения


5657503

Объединенная сеть

Домен маршрутизации - это часть объединенной сети, находящейся под общим административным управлением и регулируемой определенным набором административных руководящих принципов


5657503

Шлюз

Шлюз (Gateway) - устройство, позволяющее организовать обмен данными между сетевыми объектами, использующими различные протоколы обмена данными.

Шлюз выполняет свои функции на уровнях выше сетевого. Он не зависит от используемой передающей среды и сетевой операционной системы, но зависит от используемых протоколов обмена данными.

Как правило, шлюз выполняет преобразования между какими-либо двумя протоколами (например, NetWare - TCP/IP, DECnet - SNA и т.п.).

Некоторые устройства, выполняющие функции шлюза, называют Устройствами О6служивания Канала или Устройствами О6служивания Цифрового Канала (Channel Service Unit/Digital Service Unit -CSU/DSU).


5657503

Файловый сервер

Протоколы обмена данными IPX / SPX

UNIX - host

Протоколы обмена данными TCP / IP

Рабочая станция

Протоколы IPX / SPX

Протоколы TCP / IP

Шлюз Net Ware / TCP / IP

Протоколы IPX / SPX

GATEWAY

Пример использования шлюза

Обмен данными между узлами, использующими различные протоколы обмена данными


5657503

GATEWAY

Локальная сеть Ethernet

Протоколы обмена данными TCP / IP

Адрес сети: А

Локальная сеть Token Ring

Протоколы обмена данными IPX / SPX

Адрес сети: B

Пример использования шлюза

Соединение двух сетей, использующих различные протоколы обмена данными. Шлюз дополнительно выполняет функции маршрутизатора


5657503

Протокол обмена данными Х 25

GATEWAY

GATEWAY

Локальная сеть ARCNET

Сетевая операционная система

Net Ware

Протоколы обмена данными IPX / SPX

Локальная сеть Ethernet

Сетевая операционная система

Net Ware

Протоколы обмена данными IPX / SPX

GATEWAY

Пример использования шлюза

Соединение нескольких сетей с использованием протокола Х.25
