ST9000GSM

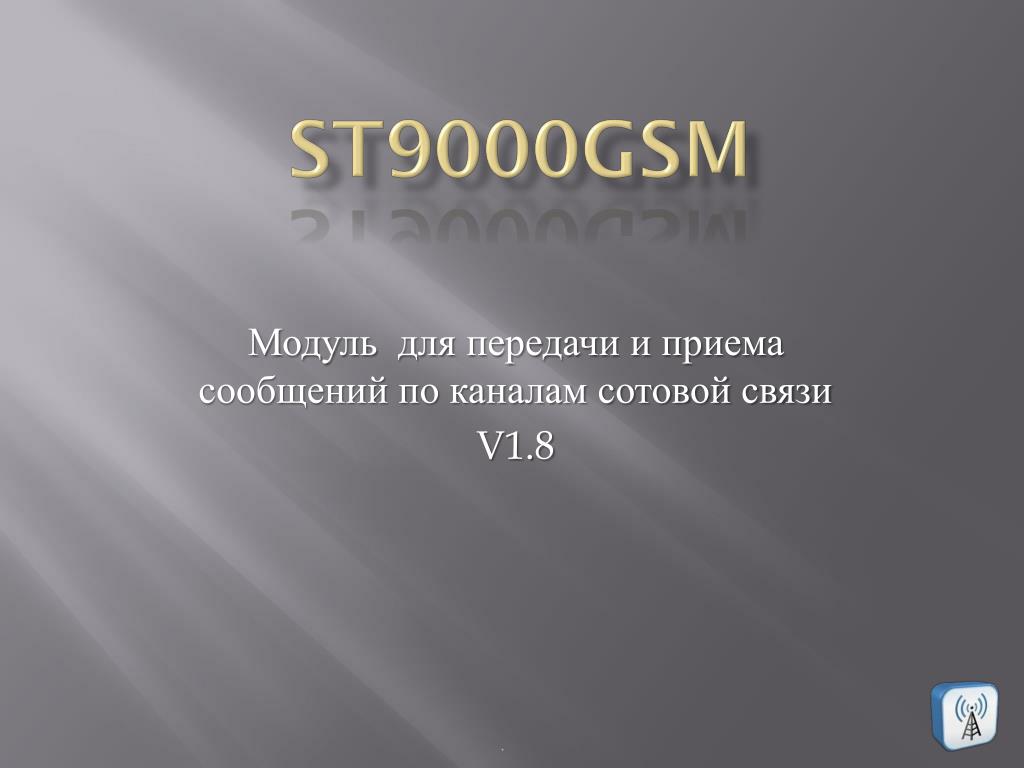

1. ST9000GSM Модуль для передачи и приема сообщений по каналам сотовой связи V1.8 .

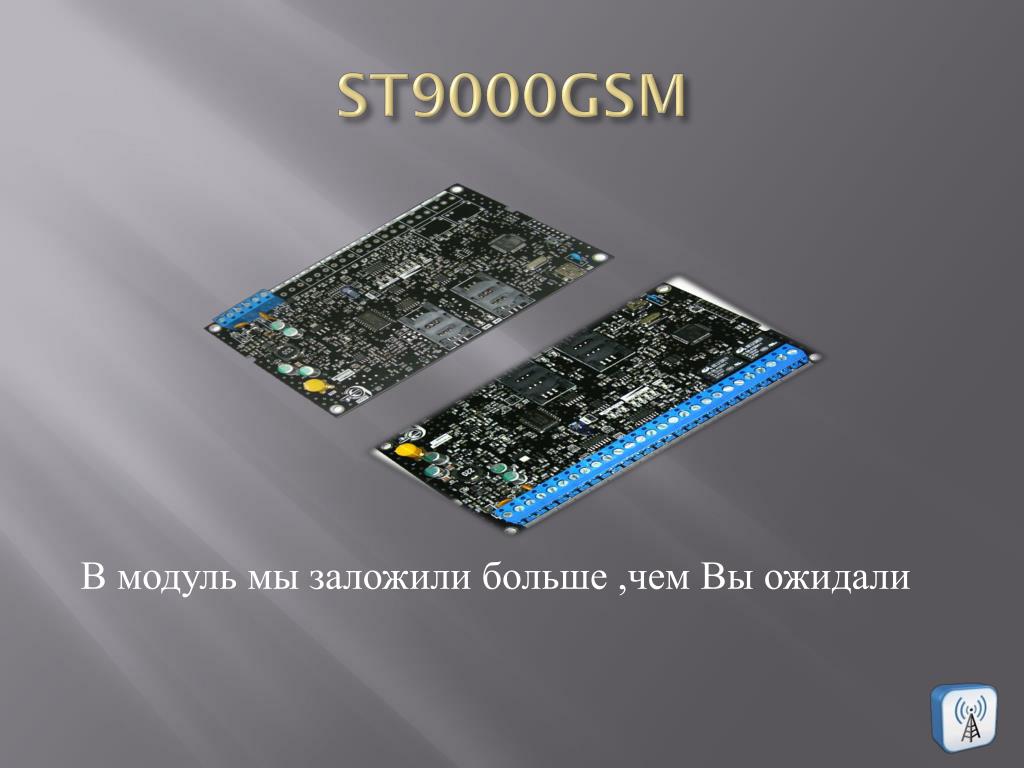

2. ST9000GSM В модуль мы заложили больше ,чем Вы ожидали

3. ST9000GSM СОДЕРЖАНИЕ ► Назначение модуля ►Особенности и возможности ►Программное обеспечение ► Использование модуля в качестве приемника ПЦН ►Использование модуля в качестве ПКП ОПС

4. ST9000GSM Назначение • ►Модуль ST9000GSM предназначен для организации передачи сообщений от ПКП ОПС серии NX Interlogix по каналам сотовой связи на пульт централизованного наблюдения. ►МодульST9000GSM полностью контролирует все типы сообщений передаваемых по шине данных ПКП ОПС серии NX Interlogix ► Модуль ST9000GSM может использоваться в качестве передатчика сообщений от любых других приборов ОПС и тревожной сигнализации, для этого в модуле предусмотрены 8 программируемых входов ► Модуль ST9000GSM может использоваться в качестве приемно-контрольного прибора ОПС. Для этого в приборе предусмотрены 8 зон, программируемых как охранные , тревожные или пожарные . В качестве пульта управления можно использовать пульт серии NX InterlogixNX-108 или шифро-устройство. ►Модуль ST9000GSM может выступать в качестве приемника сообщений только от модулей ST9000GSM по каналам «DATA/GPRS» ►Модуль ST9000GSM выступать в качестве приемника сообщений от всех типов объектовых ПКП ОПС имеющим телефонные коммуникаторы или имеющих возможность передачи сообщений по голосовому каналу сотовой связи в формате «SIA». ►Модуль ST9000GSMможет передавать и принимать сообщения по интернет каналам сотовой связи (GPRS). ► Модуль ST9000GSMможет передавать короткие сообщения по каналам SMS сотовой связи

5. ВОЗМОЖНОСТИ 8 зон для подключения датчиков тревожной и охранной и пожарной сигнализации форматы 4+2/CID/SIA NX-4/NX-6/NX-8/NX-8E/NX-10 шина DATA ПЦН GPRS/CSD/TEL/SMS ПО: «Имитатор пульта» или «ПОСТ М» ST9000GSM V1.8

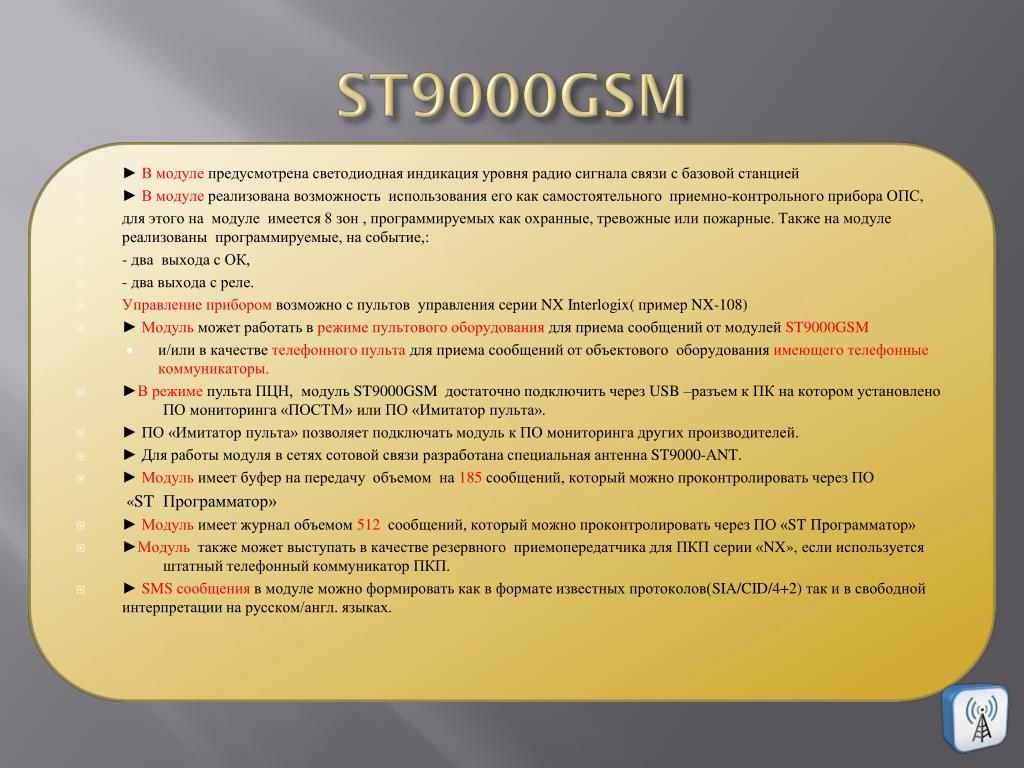

6. ST9000GSM Особенности и возможности • ► Модуль имеет возможность передавать сообщения по 10 каналам сотовой связи: • ■Голосовой канал(TEL) для передачи сообщений в формате «SIA» -2 канала • ■Канал «DATA/CSD» для передачи сообщений в форматах «SIA»или «CID» -2 канала • ■ Канал «GPRS»для передачи сообщений в форматах «SIA» или «CID» 2 канала • ■Канал «SMS» для передачи сообщений в форматах «SIA» или «CID» или 4+2 4 канала • ►Каналы разделяются на основные и резервные. • ►Для каждого канала определяется приоритет по передаче информации . • ►По приоритету за каждым "Основным" каналом можно закрепить "Резервные" каналы • ► Модульимеет возможность устанавливать 2 SIM-карты. При потере связи на основной карте он автоматически перейдет на резервную SIM-карту. • ► В модуле предусмотрен переход с резервной на основную SIM-карту по таймеру. • ► В модуле предусмотрен режим периодической проверки работы через резервную SIM-карту. • ► В модуле введена начальная синхронизация часов модуля с временем оператора сотовой связи • ► В модуле применена нестандартная высокоэффективная система цифровой фильтрации и кросс-демодуляции • сообщений в голосовом канале(TEL), что позволяет декодировать сообщения в условиях повышенных импульсных помех. • ►В модуле предусмотрен автоматический контроль напряжения питания, при снижении напряжения питания ниже 10,7В формируется сообщении о разряде аккумулятора. • ►В модуле при работе в режиме связи по «GPRS»каналу предусмотрена поддержка постоянного контроля связи с базовой станцией сотовой связи и ПЦН без разрывов соединения ▼

7. ST9000GSM • ► В модуле предусмотрена светодиодная индикация уровня радио сигнала связи с базовой станцией • ► В модуле реализована возможность использования его как самостоятельного приемно-контрольного прибора ОПС, • для этого на модуле имеется 8 зон , программируемых как охранные, тревожные или пожарные. Также на модуле реализованы программируемые, на событие,: • - два выхода с ОК, • - два выхода с реле. • Управление прибором возможно с пультов управления серии NX Interlogix( пример NX-108) • ► Модуль может работать в режиме пультового оборудования для приема сообщений от модулей ST9000GSM • и/или в качестве телефонного пульта для приема сообщений от объектового оборудования имеющего телефонные коммуникаторы. • ►В режиме пульта ПЦН, модуль ST9000GSM достаточно подключить через USB –разъем к ПК на котором установлено ПОмониторинга «ПОСТМ»или ПО «Имитатор пульта». • ► ПО «Имитатор пульта» позволяет подключать модуль к ПО мониторинга других производителей. • ► Для работы модуля в сетях сотовой связи разработана специальная антенна ST9000-ANT. • ► Модуль имеет буфер на передачу объемом на185 сообщений, который можно проконтролировать через ПО «ST Программатор» • ►Модуль имеет журнал объемом 512 сообщений, который можно проконтролировать через ПО «ST Программатор» • ►Модультакже может выступать в качестве резервного приемопередатчика для ПКП серии «NX», если используется штатный телефонный коммуникатор ПКП. • ► SMS сообщения в модуле можно формировать как в формате известных протоколов(SIA/CID/4+2) так и в свободной интерпретации на русском/англ. языках.

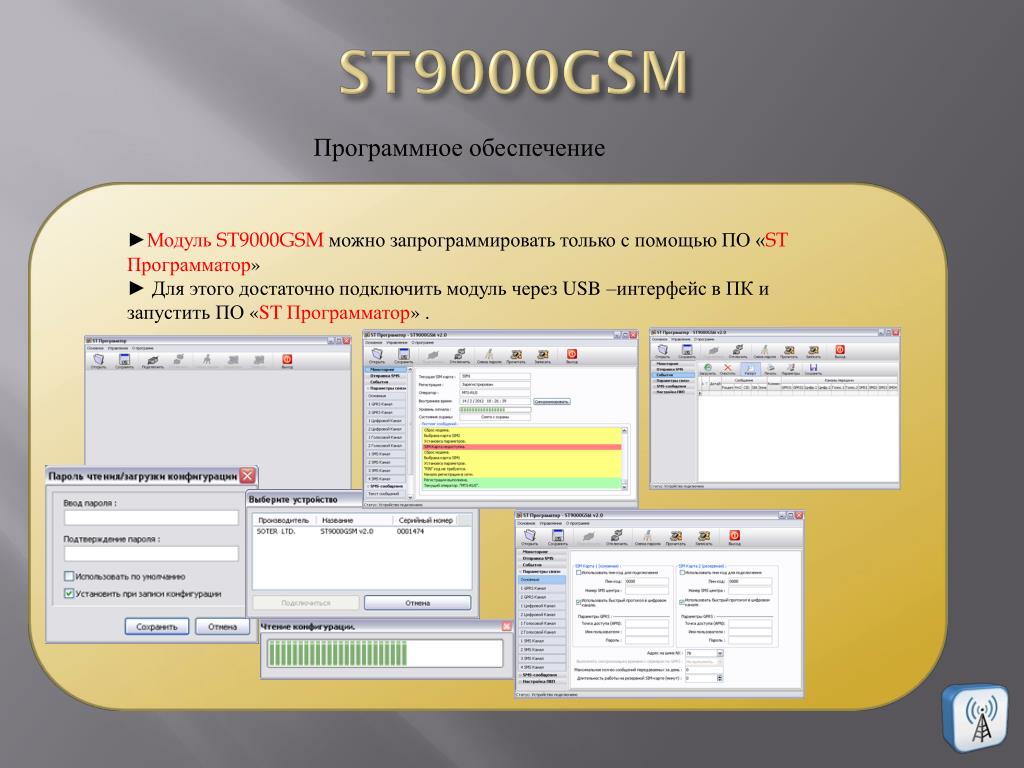

8. ST9000GSM Программное обеспечение ►Модуль ST9000GSM можно запрограммировать только с помощью ПО «ST Программатор» ► Для этого достаточно подключить модуль через USB –интерфейс в ПК и запустить ПО «ST Программатор» .

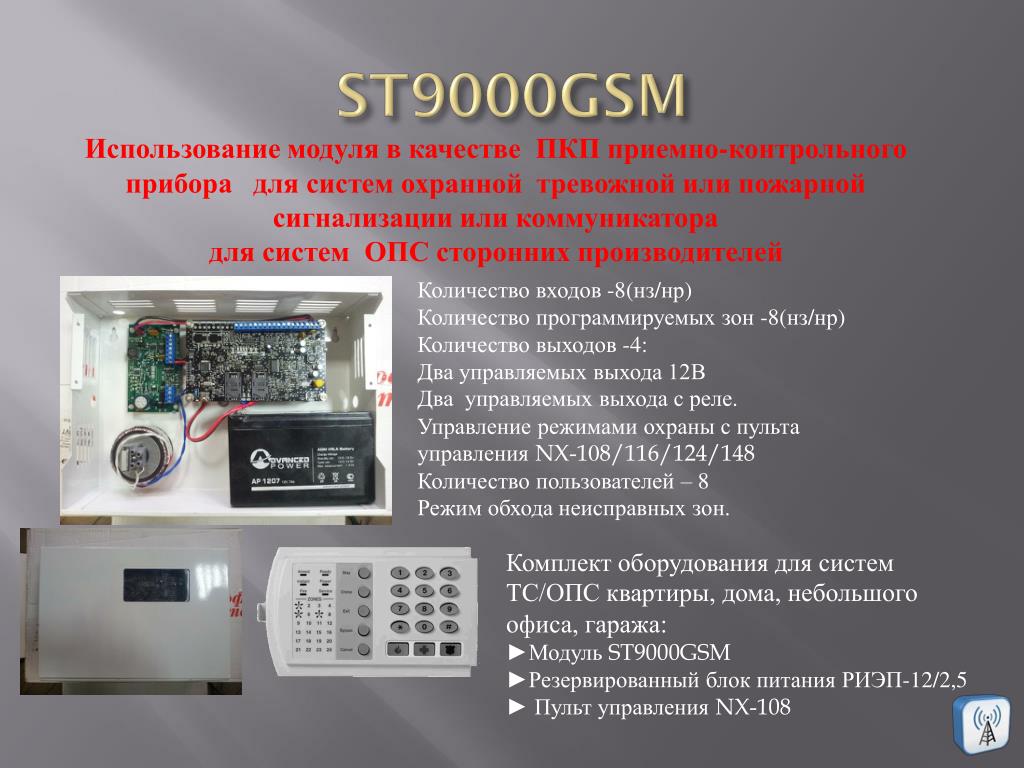

9. ST9000GSM Использование модуля в качестве ПЦН NX-10

10. ST9000GSM Использование модуля в качестве ПКП приемно-контрольного прибора для систем охранной тревожной или пожарной сигнализации или коммуникатора для систем ОПС сторонних производителей Количество входов -8(нз/нр) Количество программируемых зон -8(нз/нр) Количество выходов -4: Два управляемых выхода 12В Два управляемых выхода с реле. Управление режимами охраны с пульта управления NX-108/116/124/148 Количество пользователей – 8 Режим обхода неисправных зон. Комплект оборудования для систем ТС/ОПСквартиры, дома, небольшого офиса, гаража: ►Модуль ST9000GSM ►Резервированный блок питания РИЭП-12/2,5 ►Пульт управления NX-108

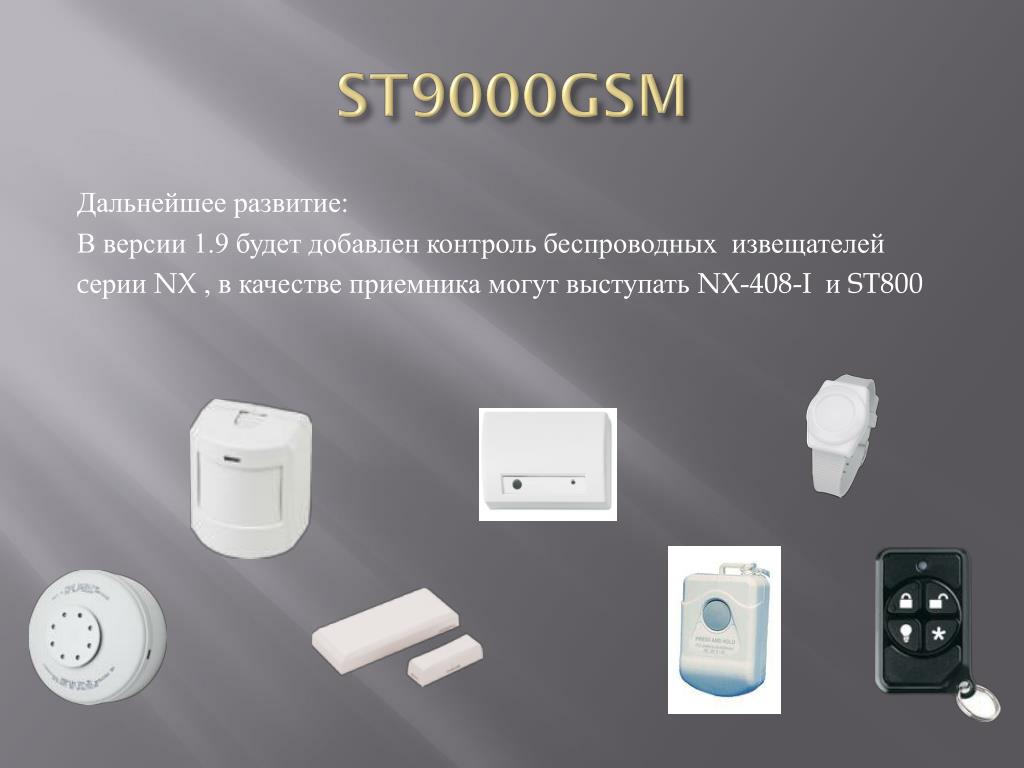

11. ПУЛЬТ УРАВЛЕНИЯ И ЕГО ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ ДЛЯ УПРАВЛЕНИЯ ST9000GSM v.1.8 Кнопка управления звонком пульта Кнопка «Периметр» не используется!! Клавиатура для ввода кодов и управления прибором Индикатор готовности зон Индикатор режима охраны Индикатор готовности источника питания Индикатор мгновенной тревоги Индикатор пожара Индикаторы зон Индикатор проблем прибора Кнопки вызова соответствующих служб реагирования Кнопка быстрого взятия под охрану Кнопка обхода зон Кнопка отмены
