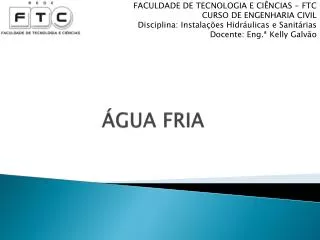

FACULDADE DE TECNOLOGIA E CIÊNCIAS - FTC CURSO DE ENGENHARIA CIVIL Disciplina: Instalações Hidráulicas e Sanitárias Docente: Eng.ª Kelly Galvão. ÁGUA FRIA. DIMENSIONAMENTO DO SISTEMA PREDIAL DE ÁGUA FRIA. ESTIMATIVA DE CONSUMO. Estimativa das Vazões Diárias (Consumo Diário).

fulton-lancaster
Download Presentation

ÁGUA FRIA

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. FACULDADE DE TECNOLOGIA E CIÊNCIAS - FTCCURSO DE ENGENHARIA CIVILDisciplina: Instalações Hidráulicas e SanitáriasDocente: Eng.ª Kelly Galvão ÁGUA FRIA

  2. DIMENSIONAMENTO DO SISTEMA PREDIAL DE ÁGUA FRIA ESTIMATIVA DE CONSUMO

  3. Estimativa das Vazões Diárias (Consumo Diário) • Para se estimar o consumo diário de água é necessário que se conheça a quantidade de pessoas (população) que ocupará a edificação. • Para o setor residencial, vários autores recomendam que se considere cada quarto social ocupado por 2 (duas) pessoas e cada quarto de serviço, por 1 (uma) pessoa. • Para efeitos didáticos, para prédios públicos ou comerciais, pode-se considerar as taxas de ocupação apresentadas na Tabela 1.1. • Conhecida a população do prédio, pode-se calcular o consumo diário de água do prédio. Para isso é necessário saber o consumo específico em função do tipo de prédio (consumo “per capita”). Caso o Código de Obra do Município não o forneça, pode-se utilizar os dados apresentados na Tabela 1.2.

  4. Tabela – 1.2 Tabela – 1.1

  5. Alimentador predial e Cavalete

  6. DIÂMETROS COMERCIAIS

  7. Reservatórios A NBR 5626:1998 estabelece que o volume de água reservado para uso doméstico deve ser, no mínimo, o necessário para atender 24 horas de consumo normal do edifício, sem considerar o volume de água para combate a incêndio. Em virtude das deficiências no abastecimento público de água em praticamente todo o país, recomenda que se adote reservatórios com capacidade “suficiente para uns dois dias de consumo” e que o reservatório inferior armazene 60% e o superior 40% do consumo. Na prática, para evitar problemas decorrentes das deficiências no abastecimento público de água, adota-se reserva de 1 a 3 dias de consumo.

  8. RESERVATÓRIO A NBR 5626 (1) recomenda que a reservação total a ser acumulada nos reservatórios inferiores e superiores não deve ser inferior ao consumo diário e não deve ultrapassar a três vezes o mesmo. Essa divisão é válida quando o volume total a ser armazenado for igual ao CD. Quando se pretender armazenar um volume maior que o CD, ele deve ser feito no R.I.

  9. Capacidade dos Reservatórios • Segundo a NBR 5626/98 a reservação total, a ser acumulada nos reservatórios inferiores e superiores, não pode ser inferior ao consumo diário (Cd). Então recomenda-se a referida norma para os casos comuns a seguinte distribuição: - reservatório inferior deve armazenar 3/5 do Cd (60%) - reservatório superior deve armazenar 2/5 do Cd (40%) É ainda necessário prever uma reserva nos reservatórios para combatea incêndio. Em muitos municípios = 20% do Cd • Entretanto, tendo em vista a intermitência do abastecimento da rede pública é de boa norma prever reservatórios para 2 a 3 dias de consumo. • - 1CD<VT<3CD, VT=Volume Total para consumo

  10. RESERVATÓRIO Para cada compartimento do reservatório, devem ser previstas as seguintes tubulações: alimentação (Ri e Rs); saída para barrilete de distribuição da água de consumo (Rs); saída para barrilete de incêndio (Rs); extravasor ou ladrão (Ri e Rs); limpeza ou dreno (Ri e Rs); suspiro (Ri e Rs); sucção para o conjunto moto-bomba de recalque para o Rs (Ri); sucção para o conjunto moto-bomba de incêndio (Ri).

  11. A função do reservatório inferior: É armazenar uma parte da água destinada ao abastecimento e deve existir quando:  O reservatório superior não puder ser abastecido diretamente pelo ramal alimentador.  O volume total a ser armazenado no reservatório superior for muito grande (principalmente em prédios de apartamentos).

  12. DIMENSIONAMENTO DO RESERVATÓRIO INFERIOR Para CD = 12.800 l, armazenando 1,5 CD, tem-se VT= 1,5 x CD = 19.200 l Este volume dividido nos reservatórios, obtém-se: • Rs = 2/5 x 19.200 = 7.680 l • Ri = 3/5 x 19.200 = 11.520 l

  13. DIMENSIONAMENTO DO RESERVATÓRIO INFERIOR Respeitando as áreas previstas ou livres no projeto arquitetônico da edificação, pode-se calcular:  Volume por compartimento: 11.520/2 = 5.760 l. Pode-se adotar no caso as seguintes dimensões: largura = 2,95 m e comprimento = 2,50 m  Altura útil do reservatório, hutil=vol/area=5,76/2,95x2,50=0,78m Adotando uma altura de limpeza para acumulo de lodo de Hlimp= 0,12 m para evitar a entrada de impurezas do reservatório no sistema de distribuição.

  14. DIMENSIONAMENTO DO RESERVATÓRIO INFERIOR

  15. Planta Baixa - RI

  16. CORTE - RI

  17. RESERVATÓRIO SUPERIOR No dimensionamento do reservatório superior deve-se levar em conta as restrições arquitetônica e estrutural da edificação. Normalmente o arquiteto reserva área específica para localização do reservatório. Das plantas e dos cortes da edificação pode-se dimensionar o Rs. Como exemplo, o cálculo da altura útil de armazenamento, hútil, para um volume de 3,84 m3 por câmara e dimensões de 2,50 m de comprimento por 1,40 m de largura, tem-se: hutil= 3,84/2,5x1,4=1,10m

  18. RESERVATÓRIO SUPERIOR Considerando todo volume de reserva de incêndio armazenada somente no Rs, estimado em torno de 15.000 l, tem-se altura da reserva de incêndio, hinc: R.s. = 15.000/2 = 7.500 l = 7,5m3 hinc= 7,5/2,5x1,4=2,14m Adotado hinc = 2,15 m

  19. PLANTA BAIXA - RS

  20. CORTE - RS

  21. RECOMENDAÇÕES CONSTRUTIVAS

  22. RECOMENDAÇÕES CONSTRUTIVAS

  23. Dimensionar os reservatórios de um prédio multifamiliar de 6 pavimentos tipo, com 4 apartamentos por andar de: sala, cozinha, 2 quartos, área de serviço e 1 quarto de empregada. • Consumo diário “per capita” prédio de apartamentos - 200 l/dia • População do prédio • Por apartamento = (2 pessoas por quarto social) x 2 + 1 pessoa QE = 5 • População Total do prédio = 5 x 4 x 6 = 120 pessoas • Consumo Diário (Cd) • 120 x 200 = 24.000 l • Reserva Técnica de Incêndio (20% do consumo diário) • 0,20 x 24.000 = 4.800 l • Volume Total de Reservação • 24.000 + 4.800 = 28.800 l • Dimensionamento dos Reservatórios - Segundo a NBR 5626 • Reservatório Inferior - 3/5 Cd ou 60% Cd • 3/5 x 28.800 = 17.280 l = 17,28 m3 • Reservatório Superior – 2/5 Cd ou 40% Cd • 2/5 x 28.800 = 11.520 l = 11,52 m3

  24. Dimensionamento dos Reservatórios - Segundo ao Uso Corrente. • Volume total de Reservação • Consumo Diário (Cd) = 24000 l • Pelo Uso Corrente é utilizado: 2 dias e meio = 2,5 x Cd 2,5 x 24000 = 60.000 l • Reserva Técnica de Incêndio (20% do consumo diário) • 0,20 x 24.000 = 4.800 l • Volume Total de Reservação • 60.000 + 4.800 = 64.800 l • Reservatório Inferior - 3/5 Cd ou 60% de Cd • 0,60 x 64.800 = 38.880 l = 38,88 m3 • Reservatório Superior – 2/5 Cd ou 40% de Cd • 0,40 x 64.800 = 25.920 l = 25,92 m3

  25. DRENO A tubulação de drenagem dos reservatórios devem ser calculados levando em consideração o tempo máximo de esvaziamento de 2 horas, através das seguintes equações: S=Ax√h/4850t D= √(4S/ ¶)

  26. DRENOS RESERVATÓRIO INFERIOR S=2,95x2,5x √0,9/4850x2 S = 7,21x10-4 m2  D=(4S/π)0,5 . D = 0,030 m, adotar diâmetro comercial D=32 mm ou maior. RESERVATÓRIO SUPERIOR S=2,5x1,4x √3,25/4850x2 S = 6,50x10-4 m2  D=(4S/π)0,5 . D = 0,029 m, adotar diâmetro comercial D =32 mm ou maior.

  27. EXTRAVASOR Normalmente adota-se um diâmetro comercial acima dos alimentadores dos reservatórios.

  28. EXERCÍCIOS 7) Determinar a vazão do alimentador predial e seu diâmetro, capacidades e dimensionamento dos reservatórios superior e inferior(tipo retangular),dreno e extravasor para um edifício com 15 pavimentos e dois apartamentos de três dormitórios mais dependência de empregada por pavimento.Considerar, no mesmo 12000 litros para combate a incêndio e VT=2CD. 8) Calcular a vazão do alimentador predial e seu diâmetro, capacidades e dimensionamento dos reservatórios superior e inferior,dreno e extravasor edifício residencial de 10 pavimentos, com 2 apartamentos por pavimento, sendo que cada apartamento possui 2 quartos e uma dependência de empregada.Adotar reserva de incêndio de 10.000 litros e VT=1,5 CD.

  29. OBRIGADA!!!! Contato:kelly.oliveira@embasa.ba.gov.br
