Presentation Transcript

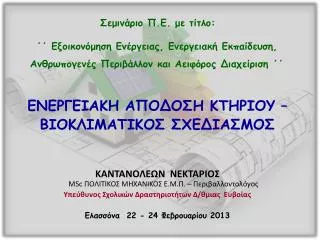

slide1
Σεμινάριο Π.Ε. με τίτλο: ΄΄ Εξοικονόμηση Ενέργειας, Ενεργειακή Εκπαίδευση, Ανθρωπογενές Περιβάλλον και Αειφόρος Διαχείριση ΄΄

ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ –

ΒΙΟΚΛΙΜΑΤΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ

ΚΑΝΤΑΝΟΛΕΩΝ ΝΕΚΤΑΡΙΟΣMScΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Ε.Μ.Π. – Περιβαλλοντολόγος

Υπεύθυνος Σχολικών Δραστηριοτήτων Δ/θμιας Ευβοίας

Ελασσόνα 22 - 24 Φεβρουαρίου 2013

slide2

Ενέργεια που απαιτείται για την λειτουργία ενός κτηρίου

  • Θέρμανση
  • Ψύξη
  • Φωτισμό
  • Κίνηση ηλεκτρικών μηχανών (Ψυγεία,
  • Κουζίνες, Ασανσέρ, Στεγνωτήρες,
  • Πλυντήρια, φορτιστές κ.λπ.)
  • Ζεστό νερό χρήσης
  • Εξαερισμό
slide4
Ενεργειακή απόδοση των κτηρίων:

Η υπολογισθείσα ή μετρούμενηποσότητα ενέργειας που χρειάζεται για να ικανοποιηθεί η ενεργειακή ζήτηση που συνδέεται με την τυπική χρήση του κτιρίου, η οποία περιλαμβάνει, μεταξύ άλλων, την ενέργεια που χρησιμοποιείται για θέρμανση, ψύξη, εξαερισμό, παραγωγή ζεστού νερού, λειτουργία ηλεκτρικών μηχανων και φωτισμό.

slide5
Συνεισφορά της μόνωσης στην μείωση της κατανάλωσης ενέργειας

Καλή Μόνωση του κτηρίου

Μείωση των απωλειών

Μικρότερο

κόστος Ψύξης

Μικρότερο κόστος Θέρμανσης

slide6

Εξαερισμός με ανάκτηση θερμότητας και καλά θερμομονωμένες σωληνώσεις

Μικρότερο κόστος Μικρότερο

θέρμανσης κόστος Ψύξης

slide7

Τοποθέτηση Ηλιακών Συλλεκτών

  • Ζεστό νερό χρήσης
  • Υποβοήθηση Κεντρικής Θέρμανσης
slide8

Μείωση του κόστους της ενέργειας που απαιτείται για τον φωτισμό

  • Με κατάλληλο προσανατολισμό του κτηρίου
  • Με κατάλληλο μέγεθος και προσανατολισμό ανοιγμάτων
  • Με την δημιουργία αίθριων ή φωταγωγών
  • Με σωστή επιλογή φωτιστικών λαμπτήρων εξοικονόμησης ενέργειας
slide9
Συμβολή ηλεκτρικών συσκευών στην εξοικονόμηση ενέργειας

Επιλογή συσκευών με βέλτιστη ενεργειακή κλάση

slide10
Ενεργειακή Απόδοση Κτηρίων

Πιστοποιητικό Ενεργειακής Απόδοσης

slide11

ΕΥΡΩΠΑΪΚΕΣ ΟΔΗΓΙΕΣ

Ιανουάριος 2006

EPBD 2002/91: Ενεργειακή Απόδοση κτηρίων

  • Πιστοποιητικό Ενεργειακής Απόδοσης κτηρίου (ΠΕΑ),
  • Ελάχιστες ενεργειακές απαιτήσεις(Δείκτης Ενεργειακής Απόδοσης ΔΕΑ κτηρίου) και συστάσεις για οικονομικά αποδεκτές βελτιώσεις της ενεργειακής απόδοσης σε νέα και ριζικά ανακαινιζόμενα κτήρια,
  • Τακτική επιθεώρηση λεβήτων & εγκαταστάσεων κλιματισμού.

2006/32: Ενεργειακή απόδοση κατά την τελική χρήση:

Στόχος: η μείωση της τελικής χρήσης ενέργειας στο 9% σε διάστημα 9 ετών από την ισχύ της σχετικής νομοθεσίας. Για την εφαρμογή της οδηγίας απαιτούνται:

«Μέτρα για την μείωση της ενεργειακής κατανάλωσης των κτηρίων και άλλες διατάξεις» του Υπουργείου Ανάπτυξης (ΦΕΚ 89/Α 3661 - 19/5/2008)

Μάιος 2008

Ιούλιος 2012

Αναθεώρηση EPBD 2010/31: Ενεργειακή απόδοση κτηρίων

  • Κτήρια με σχεδόν μηδενική κατανάλωση ενέργειας για τις

βασικές χρήσεις, μέχρι το 2020 (2018 για τα δημόσια κτήρια).

  • Θέσπιση νομοθετικού πλαισίου για εξοικονόμηση ενέργειας κατά την τελική χρήση,
  • Προώθηση τεχνολογιών εξοικονόμησης ενέργειας μέσω οικονομικών κινήτρων,(εξοικονομώ κατ΄ οίκον)
  • Σύσταση φορέα ελέγχου εφαρμογής των μέτρων.
slide12

ΕΝΑΡΜΟΝΙΣΗ ΜΕ ΕΥΡΩΠΑΪΚΗ ΟΔΗΓΙΑ ΓΙΑ ΚΤΗΡΙΑ

ΝΟΜΟΣ 3661 (ΦΕΚ 89/Α 3661-19/5/2008) του ΥΠ.ΑΝ.

«Μέτρα για την μείωση της ενεργειακής κατανάλωσης των κτηρίων και άλλες διατάξεις»

  • Μεταξύ άλλων ο νόμος προβλέπει:
  • Τον καθορισμό της γενικής δομής του Κανονισμού Ενεργειακής Απόδοσης των κτηρίων - ΚΕνΑΚ. Εκδόθηκε στις 9 Απριλίου 2010 (ΦΕΚ 407/9.4.2010)
  • Όλα τα νέα και τα ριζικά ανακαινιζόμενα υφιστάμενα κτήρια (από 50μ2 και μεγαλύτερα βάσει του Ν.3851/6-2010), πρέπει να πληρούν τις Ελάχιστες Απαιτήσεις Ενεργειακής Απόδοσης.
  • Για τα παραπάνω κτήρια υποβάλλεται Ενεργειακή Μελέτη και με το τέλος της κατασκευής τους, εκδίδεται Πιστοποιητικό Ενεργειακής Απόδοσης μέγιστης χρονικής ισχύος τα 10 χρόνια.
  • ΠΕΑ εκδίδεται και για τα υπόλοιπα κτήρια αν προκύψει μίσθωση ή πώλησή τους, αλλά χωρίς την υποχρέωση υπαγωγής τους σε κάποια ενεργειακή κλάση.
slide13

Την τακτική επιθεώρηση λεβήτων και εγκαταστάσεων θέρμανσης – ψύξης και κλιματισμού.

  • Τα έκδοση ΠΔ για τους Ενεργειακούς Επιθεωρητές. Δύο προεδρικά διατάγματα, ένα για την ειδική υπηρεσία επιθεωρητών (ΕΥΕΠΕΝ) και ένα για τους επιθεωρητές.
  • Στον Νέο νόμο για ΑΠΕ προβλέπονται διορθωτικές διατάξεις και συμπληρώσεις, όπως η υποχρέωση κατασκευής νέων κτηρίων μηδενικής κατανάλωσης
slide14

Κ.Εν.Α.Κ. – ΕΠΙΘΕΩΡΗΣΕΙΣ

Επιθεωρήσεις κτηρίων και λεβητοστασίων - εγκαταστάσεων ΘΨΚ.

Ενεργειακή επιθεώρηση κτηρίων για την έκδοση του Π.Ε.Α. με μέγιστη ισχύ τα 10 έτη. Στόχος η Ενεργειακή Κατάταξη κτηρίου.

Επιθεώρηση λεβήτων τουλάχιστον κάθε 5 χρόνια για συστήματα με συνολική ωφέλιμη ισχύ από 20 έως 100kW, ενώ για συστήματα ισχύος μεγαλύτερης των 100kW τουλάχιστον κάθε 2 χρόνια για πετρέλαιο και 4 χρόνια για αέριο καύσιμο. Στόχος η αξιολόγηση της κατάστασης των μονάδων λέβητα-καυστήρα.

Επιθεώρηση εγκαταστάσεων θέρμανσης ηλικίας > 15 ετών και με ωφέλιμη ονομαστική ισχύ άνω των 20kW, τουλάχιστον για μια φορά. Στόχος η αξιολόγηση της κατάστασης της εγκατάστασης.

Επιθεώρηση εγκαταστάσεων κλιματισμού τουλάχιστον κάθε 5 έτη για συστήματα με ωφέλιμη ισχύ άνω των 12kW. Στόχος η αξιολόγηση της κατάστασης των εγκαταστάσεων.

slide16

ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΔΟΣΗΣ (ΠΕΑ) ΚΤΗΡΙΩΝ

ΤΟΤΕΕ 20701 - 4/2010

  • Γενικά στοιχεία
  • Ενεργειακή Κατάταξη σύμφωνα με την υπολογιζόμενη κατανάλωση πρωτογενούς ενέργειας
  • Ζήτηση & Κατανάλωση πρωτογενούς ενέργειας
  • Εκπομπές CO2
  • Αξιολόγηση Ποιότητας Εσωτερικού Περιβάλλοντος

RR: ετήσια συνολική υπολογιζόμενη κατανάλωση πρωτογενούς ενέργειας του κτηρίου αναφοράς (kWh/έτος)

slide17

ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΔΟΣΗΣ (ΠΕΑ) ΚΤΗΡΙΩΝ

ΤΟΤΕΕ 20701 - 4/2010

  • Πρόσθετες πληροφορίες:
    • Ποσοστό συνεισφοράς των πηγών ενέργειας στις τελικές χρήσεις
    • Ετήσια κατανάλωση πρωτογενούς ενέργειας ανά τελική χρήση
  • Συστάσεις για οικονομικά αποδοτικές βελτιώσεις της ενεργειακή απόδοσης
  • (κόστος επένδυσης, εξοικονομούμενη ενέργεια & τιμή μονάδας, μείωση ρύπων, περίοδος αποπληρωμής).
slide18

K.Eν.A.K. - ΕΛΑΧΙΣΤΕΣ ΑΠΑΙΤΗΣΕΙΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΔΟΣΗΣ ΚΤΗΡΙΩΝ

Ολα τα νέα και ριζικά ανακαινιζόμενα κτήρια απαιτείται να έχουν Ενεργειακή Απόδοση ίδια ή καλύτερη από την κατηγορία Β.

ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΤΑΞΗ

Οι κατηγορίες ενεργειακής κατάταξης (Α+, Α, Β+, Β, κ.α.) καθορίζονται προς το παρόν μόνο σε σύγκριση με το κτήριο αναφοράς.Μελλοντικά θα υπεισέλθουν μόνο/και απόλυτα όρια κατανάλωσης (kWh/m2).

ΚΤΗΡΙΟ ΑΝΑΦΟΡΑΣ (επόμενη διαφάνεια)

  • Το κτήριο αναφοράς κατατάσσεται εξ’ορισμού στην ενεργειακή κλάση Β, ενώ η κατάταξη του πραγματικού κτηρίου καθορίζεται ανάλογα με τον λόγο της κατανάλωσης ενέργειας του πραγματικού κτηρίου προς αυτήν του κτηρίου αναφοράς.
  • Οι υπολογισμοί γίνονται στη βάση πρωτογενούς ενέργειας σε (kWh/m2).
  • Σε πρώτη φάση εφαρμογής του κανονισμού, η απόλυτη κατανάλωση δεν επηρρεάζει ούτε σχετίζεται με την ενεργειακή κλάση του κτηρίου αναφοράς αλλά και του πραγματικού κτηρίου.
slide19

ΕΥΡΩΠΑΪΚΗ ΟΔΗΓΙΑ EPBD2002/91/EC

ΕΛΛΗΝΙΚΗ ΕΝΑΡΜΟΝΙΣΗ KENAK - ΦΕΚ 407/Β 9/4/2010

ΚΤΗΡΙΟ ΑΝΑΦΟΡΑΣ (Κατηγορία Β)

  • Το κτήριο αναφοράς έχει :
  • Τα ίδια γεωμετρικά χαρακτηριστικά,
  • Την ίδια θέση,
  • Τον ίδιο προσανατολισμό,
  • Την ίδια χρήση και χαρακτηριστικά λειτουργίας.
  • με το εξεταζόμενο κτήριο, σύμφωνα με τις ελάχιστες απαιτήσεις/προδιαγραφές κτηρίων (Τ.Ο.Τ.Ε.Ε. 20701-i)
slide20

Κ.Εν.Α.Κ. - ΜΕΘΟΔΟΛΟΓΙΑ ΥΠΟΛΟΓΙΣΜΩΝ 1/2

  • Η μεθοδολογία (13790) υπολογισμών λαμβάνει υπ’όψη τις ακόλουθες παραμέτρους:
  • Τα κλιματικά δεδομένα της περιοχής του κτηρίου (θερμοκρασία, ηλιακή ακτινοβολία, υγρασία κ.α.).
  • Τυπικές περιόδους θέρμανσης – ψύξης ανάλογα με την κλιματική ζώνη όπου ανήκει το κτήριο.
  • Τυπικές εσωτερικές συνθήκες ανά χρήση κτηρίου (θερμοκρασία, υγρασία, αερισμός, πληθυσμός, εσωτερικά κέρδη κλπ.).
  • Γεωμετρικά χαρακτηριστικά των δομικών στοιχείων (διαφανείς και μη επιφάνειες, εσωτερικά χωρίσματα, κ.α.) του κτηριακού κελύφους.
  • Αναλυτικά στοιχεία σκίασης τοίχων και ανοιγμάτων (ανά προσανατολισμό όψης και όροφο κιτρίου), λόγω σκιάστρων αλλά και δομημένου περιβάλλοντος.
  • Θερμοφυσικά χαρακτηριστικά - ιδιότητες των δομικών στοιχείων του κτηριακού κελύφους (θερμοπερατότητα, απορροφητικότητα στην ηλιακή ακτινοβολία, ανακλαστικότητα κλπ.).
  • Τεχνικά χαρακτηριστικά των συστημάτων του κτηρίου για τη θέρμανση των χώρων (τύπος συστημάτων, πηγή ενέργειας, αποδόσεις συσκευών, αυτοματισμοί ελέγχου, μονώσεις δικτύων κλπ.).
slide21
Κ.Εν.Α.Κ. - ΜΕΘΟΔΟΛΟΓΙΑ ΥΠΟΛΟΓΙΣΜΩΝ 2/2
  • Τεχνικά χαρακτηριστικά των συστημάτων του κτηρίου για τον κλιματισμό-δροσισμό των χώρων ή άλλων εγκαταστάσεων ψύξης (μονάδες παραγωγής, πηγή ενέργειας, κλιματιστικές μονάδες, αυτοματισμοί ελέγχου, μονώσεις δικτύων ψυκτικού μέσου-αέρα κλπ.).
  • Τεχνικά χαρακτηριστικά του συστήματος μηχανικού αερισμού. Θα πρέπει να αναφέρονται στοιχεία για την απόδοση των συστημάτων, των μονώσεών του συστήματος διανομής, κλπ.
  • Παθητικά ηλιακά συστήματα, κατά το άρθρο 1 παράγραφος 7α του ΓΟΚ.
  • Συστήματα ΑΠΕ όπως, φωτοβολταϊκά (για ιδιόχρηση μόνο), ηλιακοί συλλέκτες, ηλιακή και γεωθερμική ψύξη/θέρμανση, κ.α.
  • Συστήματα Συμπαραγωγής Ηλεκτρισμού και Θερμότητας - ΣΗΘ.
  • Συστήματα τηλεθέρμανσης όπου υπάρχουν.
  • Συστήματα διαχείρισης ενέργειας όπως, αυτοματισμοί, καταγραφικά κ.α.
slide22

ΕΝΕΡΓΕΙΑΚΕΣ ΕΠΙΘΕΩΡΗΣΕΙΣ ΚΤΗΡΙΩΝ

ΠΡΩΤΟΚΟΛΛΟ ΕΠΙΘΕΩΡΗΣΗΣ

1. Διαχωρισμός του κτηρίου σε ΖΩΝΕΣ

2. Γεωμετρία κτηρίου

3. Στοιχεία κτηρίου

4.Αεροστεγανότητα

5.Ηλιοπροστασία, εμπόδια, κλπ.

6.Εσωτερικά κέρδη (άτομα, μηχανήματα/συσκευές, διαδικασίες)

7. Θέρμανση

8. Ζεστό νερό χρήσης

9.Αερισμός

10. Ψύξη – (Αφύγρανση)

11. (Ύγρανση)

12.Φωτισμός

13. Ηλεκτροπαραγωγή από Φ/Β, CHP

14. Συντήρηση & αναγκαίες επεμβάσεις λόγω λειτουργικών προβλημάτων,

γήρανσης στοιχείων κτηρίου και Η/Μ εγκαταστάσεων

15.Ανακαινίσεις, επεμβάσεις που ήδη έχουν γίνει

16.Αξιολόγηση συστάσεων ενεργειακών επεμβάσεων

slide23

Κ.Εν.Α.Κ. – ΚΛΙΜΑΤΙΚΕΣ ΖΩΝΕΣ

Οι περιοχές που βρίσκονται σε υψόμετρο > 500μ από την επιφάνεια της θάλασσας, υπάγονται στην αμέσως ψυχρότερη κλιματική ζώνη από εκείνη στην οποία ανήκει γενικότερα η περιοχή. Στις περιοχές της Δ ζώνης, δεν υπάρχει διάκριση για τις περιοχές με υψόμετρο > 500μ.

slide24

Κ.Εν.Α.Κ. - ΕΛΑΧΙΣΤΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΤΗΡΙΩΝ

1._ ΣΧΕΔΙΑΣΜΟΣ ΚΤΗΡΙΩΝ (Γενικές Αρχές και Κατευθύνσεις)

Στο σχεδιασμό του κτηρίου θα πρέπει να λαμβάνονται υπ’όψη οι εξής

παράμετροι:

α) Κατάλληλη χωροθέτηση και προσανατολισμός του κτηρίου για τη μέγιστη αξιοποίηση των τοπικών κλιματικών συνθηκών.

β) Διαμόρφωση περιβάλλοντα χώρου για τη βελτίωση του μικροκλίματος.

γ) Κατάλληλος σχεδιασμός και χωροθέτηση ανοιγμάτων ανά προσανατολισμό

ανάλογα με τις απαιτήσεις ηλιασμού, φυσικού φωτισμού και αερισμού.

δ) Χωροθέτηση των λειτουργιών ανάλογα με τη χρήση και τις απαιτήσεις άνεσης (θερμικές, φυσικού αερισμού και φωτισμού).

ε) Ενσωμάτωση τουλάχιστον ενός Παθητικού Ηλιακού Συστήματος (ΠΗΣ), όπως: στοιχεία άμεσου ηλιακού κέρδους (νότια ανοίγματα), τοίχος μάζας, τοίχος Trombe, ηλιακός χώρος (θερμοκήπιο) κ.α.

στ) Ηλιοπροστασίακατά την θερινή περίοδο.

ζ) Ένταξη τεχνικών φυσικού αερισμού.

η) Εξασφάλιση οπτικής άνεσης με τεχνικές & συστήματα φυσικού φωτισμού.

Αδυναμία εφαρμογής των ανωτέρω απαιτεί επαρκή τεχνική τεκμηρίωση.

slide25

Βιοκλιματικός Σχεδιασμός

Ο βιοκλιματικός σχεδιασμός κτηρίων ή βιοκλιματική αρχιτεκτονική αφορά τον σχεδιασμό κτηρίων και χώρων (εσωτερικών και εξωτερικών – υπαίθριων) με βάση το τοπικό κλίμα,συνήθως αναφερόμενο ως μικροκλίμα, με σκοπό την εξασφάλιση συνθηκών θερμικής και οπτικής άνεσης, αξιοποιώντας την ηλιακή ενέργεια και άλλες ανανεώσιμες πηγές, αλλά και τα φυσικά φαινόμενα του κλίματος. Η βιοκλιματική είναι κλάδος της αρχιτεκτονικής που λαμβάνει υπ\' όψη τις επιταγές της οικολογίας και της βιωσιμότητας. Με τον όρο "βιοκλιματικός σχεδιασμός" εννοείται ο σχεδιασμός ο οποίος αποσκοπεί στην προστασία του περιβάλλοντος και των φυσικών πόρων.

( Βικιπαίδεια)

slide30

Οι 4 βασικοί στόχοι που εξυπηρετεί η υιοθέτηση του βιοκλιματικού σχεδιασμού τωνκτηρίων

α. Την απεξάρτηση από τα ορυκτά καύσιμα, μέσω της εξοικονόμησης ενέργειας και της υποκατάστασής τους από ανανεώσιμες πηγές ενέργειας (ΑΠΕ), άρα την εξοικονόμηση συμβατικής ενέργειας.

β. Την εξοικονόμηση χρήματος. Η χρησιμοποίηση της αδάπανης ηλιακής ενέργειας για την θέρμανση των κτηρίων ή/και των δροσερών ανέμων για τον δροσισμό τους αποτελούν πρόκληση οικονομική, μια και η προκύπτουσα εξοικονόμηση χρημάτων είναι της τάξης του 50%, ενδεχομένως και μεγαλύτερη.

γ. Την προστασία του περιβάλλοντος, λόγω του περιορισμού στη χρήση συμβατικώνκαυσίμων και ηλεκτρισμού, συνεπώς τη μείωση των εκλυόμενων ρύπων στηνατμόσφαιρα.

δ. Τη βελτίωση του εσω-κλίματος των κτηρίων με τη διασφάλιση συνθηκών βιολογικής άνεσης –θερμικής και οπτικής, ποιότητας αέρα– και τη δημιουργία υγιεινών συνθηκών κατοικησιμότητας.

slide31

Βασικά στοιχεία βιοκλιματικού σχεδιασμού

  • Περιβαλλοντικές παράμετροι, δηλαδή τα τοπικά κλιματικά δεδομένα του περιβάλλοντος φυσικού χώρου, προκειμένου να διασφαλίζονται άνετες συνθήκες διαβίωσης των ενοίκων με την μικρότερη δυνατή κατανάλωση ενέργειας.
  • Πληροφορίες που αφορούν τον ηλιασμό των κτηρίων,υπολογισμοί των γωνιών του ήλιου, ηλιακοί χάρτες- έτσι ώστε κατά τη διαδικασία του σχεδιασμού, να μπορεί να εκτιμηθεί η προς εκμετάλλευση διαθέσιμη ηλιακή ακτινοβολία το χειμώνα. Επίσης τεχνικές Φυσικού Δροσισμού των κτηρίων, οι οποίες αφορούν την θερινή περίοδο.
  • Χρήση Παθητικών Ηλιακών Συστημάτων (υαλοστάσια, Τοίχος θερμικής αποθήκευσης, Προσαρτημένο θερμοκήπιο, Θερμοσιφωνικόπανέλο, Τοιχοποιία με διαφανή μόνωση)
  • Το μικροκλίμα, ο σχεδιασμός του περιβάλλοντος, οι δυνατότητες φύτευσης για προστασία από ψυχρούς ανέμους ή από την έντονη ηλιακή ακτινοβολία το καλοκαίρι, καθώς και τα καταλληλότερα υλικά επίστρωσης των υπαίθριων χώρων, έτσι ώστε ο συνδυασμός των ανωτέρω να δημιουργεί πιο άνετομικροκλίμα.
  • Οι στρατηγικές σχεδιασμού για τη διασφάλιση ποσοτικήςκαι ποιοτικής επάρκειας φυσικού φωτισμού μέσα στα κτήρια.
slide32

Περιβαλλοντικές παράμετροι

Το κλίμα του τόπου

Το φυσικό περιβάλλον

Η θερμοκρασία του αέρα (μέση, μέγιστη, ελάχιστη) και οι διακυμάνσεις της χειμώνα καικαλοκαίρι

Το ανάγλυφο του εδάφους, επίπεδο ή με κλίση

Ο προσδιορισμός των προσήλιων και υπήνεμων περιοχών,χειμερινοί άνεμοι

Η ηλιακή ακτινοβολία, ηλιοφάνεια και ένταση σε μηναία βάση

Η θέα -εφόσον υπάρχει- είναι καθοριστικός παράγων ως προς την τοποθέτηση του κτηρίου και των ανοιγμάτων στο κέλυφός του

Οι άνεμοι –χειμερινοί, ψυχροί θερινοί, δροσεροί– κατεύθυνση και ένταση,

Η σχετική υγρασία (μέση, μέγιστη, ελάχιστη) και οι διακυμάνσεις της χειμώνα και καλοκαίρι.

Η γειτνίαση με νερό -θάλασσα, ποτάμι, λίμνη- αποτελεί στοιχείο βοηθητικό για τη

δημιουργία άνετου μικροκλίματος το καλοκαίρι

slide33

Αρχές βιοκλιματικού σχεδιασμού

1. Το κτήριο ως φυσικός ηλιακός συλλέκτης τον χειμώνα

2. Το κτήριο ως παγίδα θερμότητας

Προστασία από ψυχρούς ανέμους

Χωροθέτηση του κτηρίου στο οικόπεδο – Προσανατολισμός

Θερμική προστασία – θερμομόνωση

Σχήμα κτηρίου

3. Το κτήριο ως αποθήκη

θερμότητας

Μέγεθος ανοιγμάτων συναρτήσει του προσανατολισμού

Διάρθρωση των εσωτερικών χώρων

Θερμική μάζα - θερμοχωρητικότητα

slide34

Το κτήριο ως αποδέκτης και αποθήκη φυσικής ψύξης

Ηλιοπροστασία κτηρίου και ανοιγμάτων

Χρώμα και υφή εξωτερικών επιφανειών

Επάρκεια θερμικής μάζας

Θερμομόνωση

Φυσικός αερισμός

Νυχτερινή ακτινοβολία

Μικροκλίμα

slide35
Παραδείγματα Βιοκλιματικού Σχεδιασμού - σκίτσα

Σχήμα 1.4. Εσωτερική διάταξη χώρων κατοικίας - Διαγραμματική κάτοψη και τομή βιοκλιματικού κελύφους

slide36

Συμμετοχή της ηλιακής ακτινοβολίας στο θερμικό ισοζύγιο του κτηρίου

slide37

Αρχή λειτουργίας ηλιακού παθητικού συστήματος άμεσου κέρδους

rombe michelle
Χειμερινή και θερινή λειτουργία τοίχου θερμικής αποθήκευσης με θυρίδες (τοίχος Τrombe-Michelle)
slide39

ΘΕΡΜΟΚΗΠΙΟΓια να χαρακτηριστεί ένας χώρος ως θερμοκήπιο, πρέπει να μην είναι θερμαινόμενος, να προσαρτάται στο κτήριο και να διαθέτει μεγάλα υαλοστάσια με ευνοϊκό προσανατολισμό (προς το Νότο, με απόκλιση έως ±30ο), διανεμημένα στις εξωτερικές του επιφάνειες για τη δέσμευση της ηλιακής ακτινοβολίας.

slide40
Αρχή λειτουργίας θερμοσιφωνικούπανέλου
slide41
Εκτροπή ψυχρού ανέμου με την χρήση ανεμοφράκτη, δέντρων ή θάμνων

Ικανότητα μείωσης της διείσδυσης του ανέμου από ανεμοφράκτες διαφόρων τύπων.

slide42
Η βλάστηση διευκολύνει τη διείσδυση ή εκτροπή του ανέμου από το κτήριο
slide43
Σκίαση νότιας όψης κτηρίου από φυλλοβόλο δέντρο τη θερινή περίοδο, χωρίς να παρεμποδίζεται σημαντικά ο ηλιασμός του τη χειμερινή περίοδο
slide44
Φυτεμένο δώμα
  • Η θερμοκρασία του αέρα στο εσωτερικό του κτηρίου με φυτεμένη στέγη μπορεί το
  • καλοκαίρι να είναι από 3 έως και 10οC χαμηλότερη. Εξυπακούεται ότι αυτή η μείωση
  • της θερμοκρασίας παρατηρείται στους τελευταίους ορόφους- κάτω από το δώμα-
  • όταν πρόκειται για πολυώροφα κτήρια.
  • Το χειμώνα μεταφέρεται λιγότερη θερμότητα από τον εσωτερικό χώρο προς τα έξω.
  • Το δώμα που βρίσκεται κάτω από την «πράσινη» επιφάνεια προστατεύεται καλύτερα από τις καιρικές συνθήκες και τη διακύμανση των θερμοκρασιών χειμώνα και καλοκαίρι, γεγονός που συντείνει στην επιμήκυνση της διάρκειας ζωής του.
  • Επιπρόσθετα, τα φυτεμένα δώματα προσφέρουν σημαντική προστασία από θορύβους και συμβάλλουν στην ορθολογική διαχείριση του βρόχινου νερού.
slide47
Διείσδυση του φωτός

SC: Ουράνια συνιστώσα (skycomponent) ERC: Εξωτερική ανακλώμενη συνιστώσα (externally reflected component)

IRC: Εσωτερική ανακλώμενη συνιστώσα (internally reflected component)

slide51
Ας μην τους χαλάσουμε το σπίτι… για να φτιάξουμε το δικό μας…
slide52
Ευχαριστώ πολύ

ΚΑΝΤΑΝΟΛΕΩΝ ΝΕΚΤΑΡΙΟΣMSc ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Ε.Μ.Π. – Περιβαλλοντολόγος

Υπεύθυνος Σχολικών Δραστηριοτήτων Δ/θμιας Ευβοίας

ΔΙΕΥΘΥΝΣΗ :ΚΡΙΕΖΗ 16 - Τ.Κ. 34100 – ΧΑΛΚΙΔΑ

Τηλ : 2221087988 & 6945966007

Mail:[email protected]

[email protected]

ad
